OPEL CROSSLAND X 2018 Uputstvo za upotrebu (in Serbian)

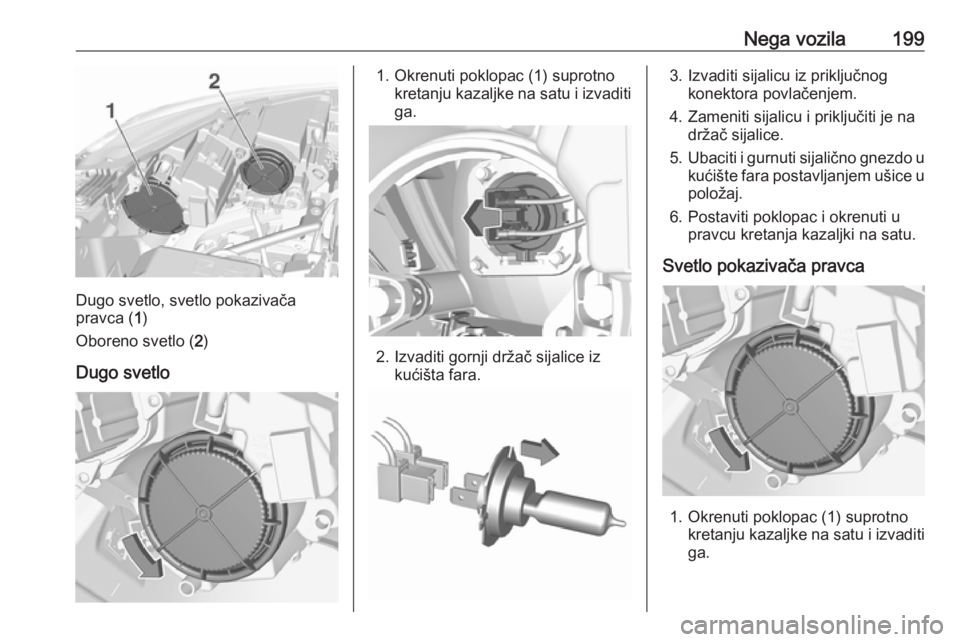

Nega vozila199
Dugo svetlo, svetlo pokazivača
pravca ( 1)
Oboreno svetlo ( 2)
Dugo svetlo
1. Okrenuti poklopac (1) suprotno kretanju kazaljke na satu i izvaditiga.
2. Izvaditi gornji držač sijalice iz kućišta fara.
3. Izvaditi sijalicu iz priključnogkonektora povlačenjem.
4. Zameniti sijalicu i priključiti je na držač sijalice.
5. Ubaciti i gurnuti sijalično gnezdo u
kućište fara postavljanjem ušice u položaj.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Svetlo pokazivača pravca
1. Okrenuti poklopac (1) suprotno kretanju kazaljke na satu i izvaditiga.

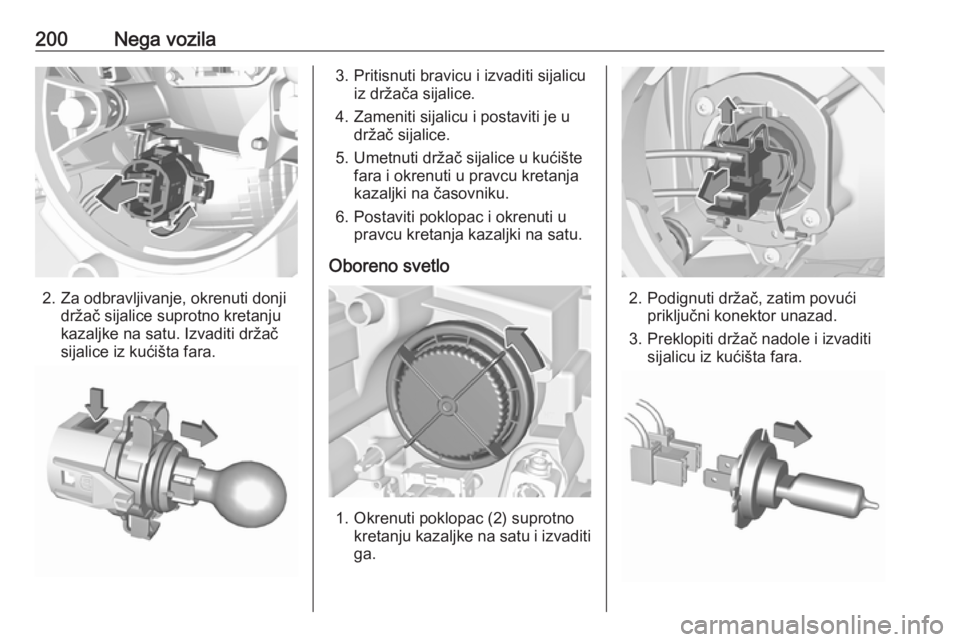

200Nega vozila
2. Za odbravljivanje, okrenuti donjidržač sijalice suprotno kretanju
kazaljke na satu. Izvaditi držač
sijalice iz kućišta fara.
3. Pritisnuti bravicu i izvaditi sijalicu iz držača sijalice.
4. Zameniti sijalicu i postaviti je u držač sijalice.
5. Umetnuti držač sijalice u kućište fara i okrenuti u pravcu kretanja
kazaljki na časovniku.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Oboreno svetlo
1. Okrenuti poklopac (2) suprotno kretanju kazaljke na satu i izvaditiga.
2. Podignuti držač, zatim povući priključni konektor unazad.
3. Preklopiti držač nadole i izvaditi sijalicu iz kućišta fara.

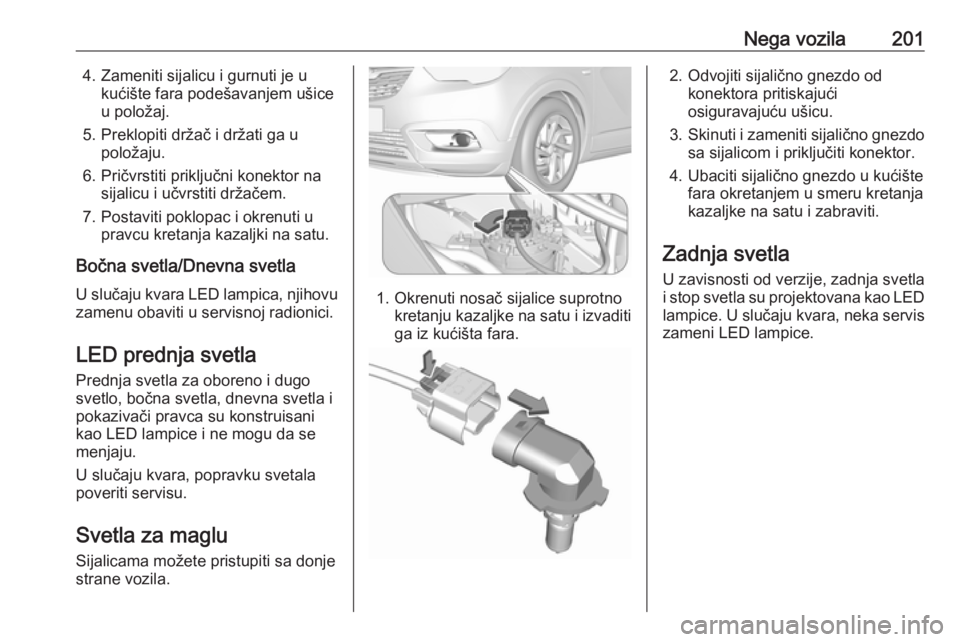

Nega vozila2014. Zameniti sijalicu i gurnuti je ukućište fara podešavanjem ušice
u položaj.
5. Preklopiti držač i držati ga u položaju.
6. Pričvrstiti priključni konektor na sijalicu i učvrstiti držačem.
7. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Bočna svetla/Dnevna svetla
U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
LED prednja svetla Prednja svetla za oboreno i dugo
svetlo, bočna svetla, dnevna svetla i
pokazivači pravca su konstruisani kao LED lampice i ne mogu da se
menjaju.
U slučaju kvara, popravku svetala poveriti servisu.
Svetla za maglu Sijalicama možete pristupiti sa donje
strane vozila.
1. Okrenuti nosač sijalice suprotno kretanju kazaljke na satu i izvaditi
ga iz kućišta fara.
2. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište fara okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
Zadnja svetla U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED lampice. U slučaju kvara, neka servis
zameni LED lampice.

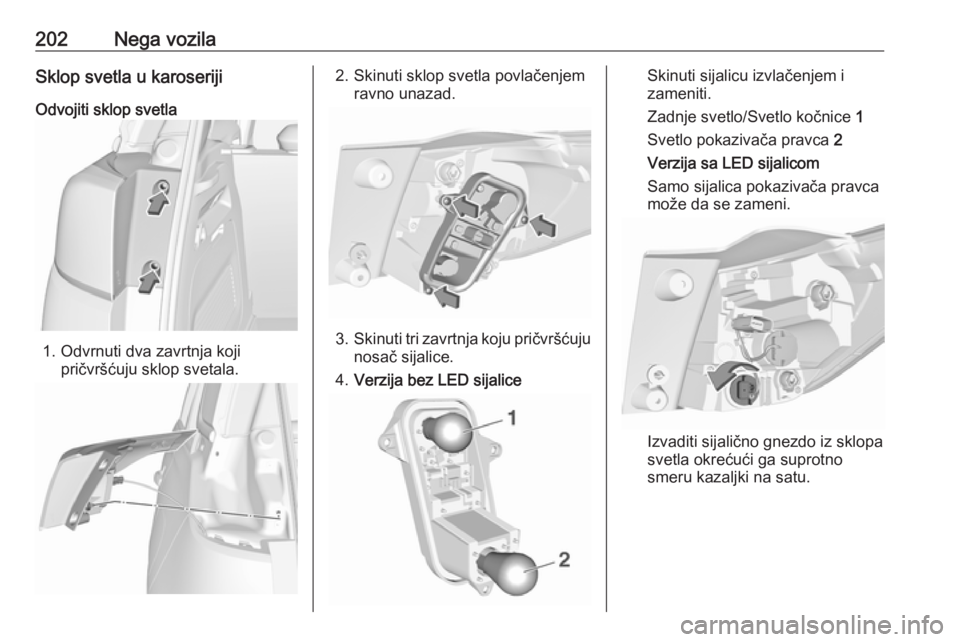

202Nega vozilaSklop svetla u karoseriji
Odvojiti sklop svetla
1. Odvrnuti dva zavrtnja koji pričvršćuju sklop svetala.
2. Skinuti sklop svetla povlačenjem ravno unazad.
3.Skinuti tri zavrtnja koju pričvršćuju
nosač sijalice.
4. Verzija bez LED sijalice
Skinuti sijalicu izvlačenjem i
zameniti.
Zadnje svetlo/Svetlo kočnice 1
Svetlo pokazivača pravca 2
Verzija sa LED sijalicom
Samo sijalica pokazivača pravca
može da se zameni.
Izvaditi sijalično gnezdo iz sklopa
svetla okrećući ga suprotno
smeru kazaljki na satu.

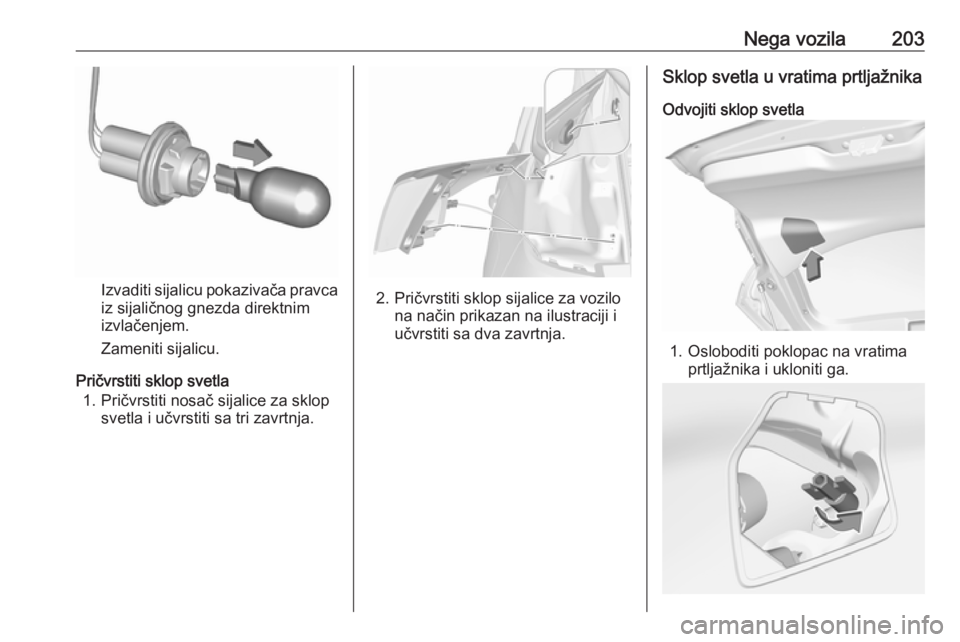

Nega vozila203
Izvaditi sijalicu pokazivača pravca
iz sijaličnog gnezda direktnim
izvlačenjem.
Zameniti sijalicu.
Pričvrstiti sklop svetla 1. Pričvrstiti nosač sijalice za sklop svetla i učvrstiti sa tri zavrtnja.2. Pričvrstiti sklop sijalice za vozilo na način prikazan na ilustraciji i
učvrstiti sa dva zavrtnja.
Sklop svetla u vratima prtljažnika
Odvojiti sklop svetla
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.

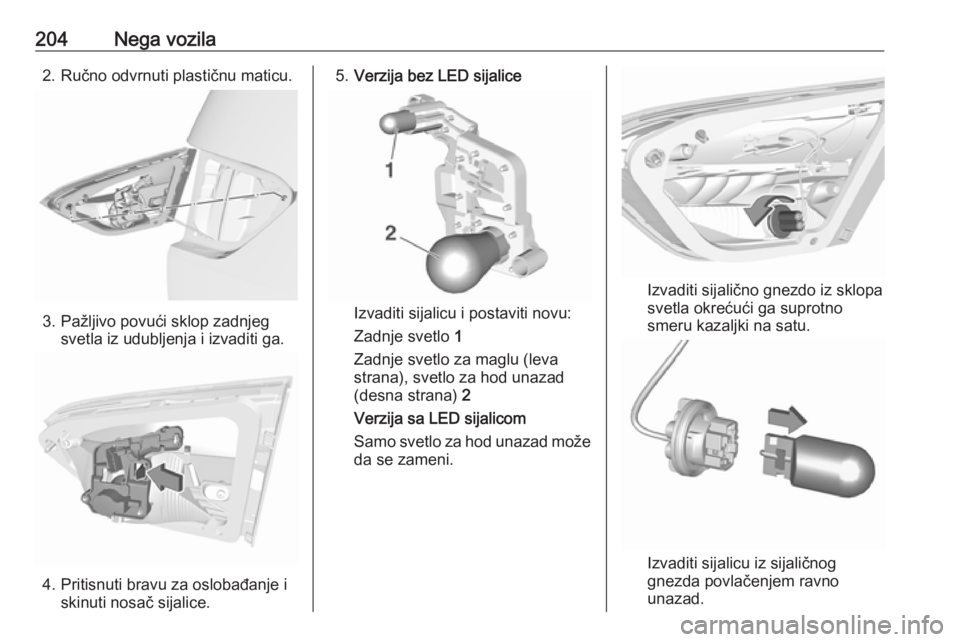

204Nega vozila2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Pritisnuti bravu za oslobađanje iskinuti nosač sijalice.
5.Verzija bez LED sijalice
Izvaditi sijalicu i postaviti novu:
Zadnje svetlo 1
Zadnje svetlo za maglu (leva
strana), svetlo za hod unazad
(desna strana) 2
Verzija sa LED sijalicom
Samo svetlo za hod unazad može
da se zameni.
Izvaditi sijalično gnezdo iz sklopa
svetla okrećući ga suprotno
smeru kazaljki na satu.
Izvaditi sijalicu iz sijaličnog
gnezda povlačenjem ravno
unazad.

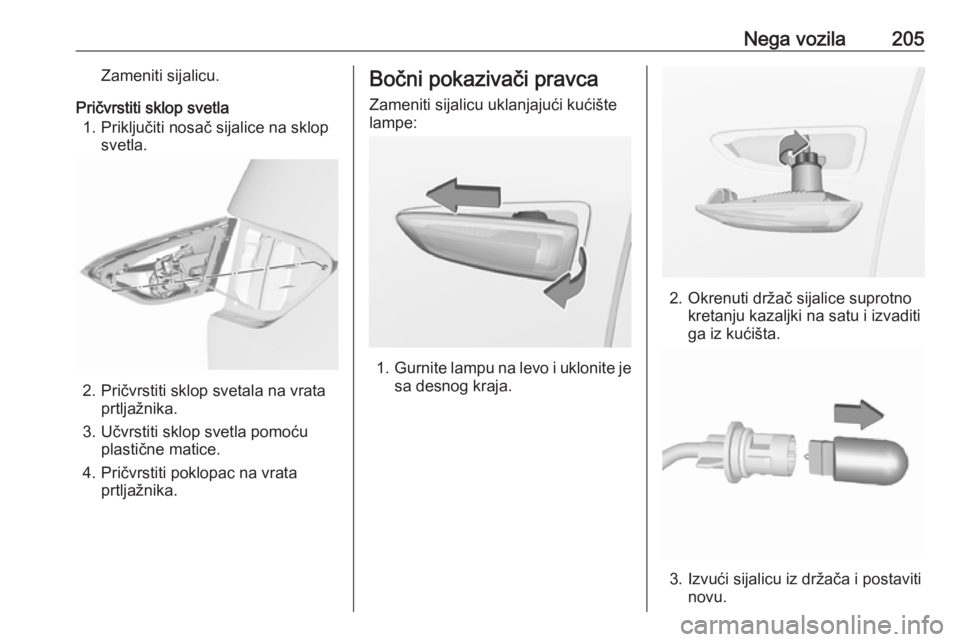

Nega vozila205Zameniti sijalicu.
Pričvrstiti sklop svetla 1. Priključiti nosač sijalice na sklop svetla.
2. Pričvrstiti sklop svetala na vrataprtljažnika.
3. Učvrstiti sklop svetla pomoću plastične matice.
4. Pričvrstiti poklopac na vrata prtljažnika.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.

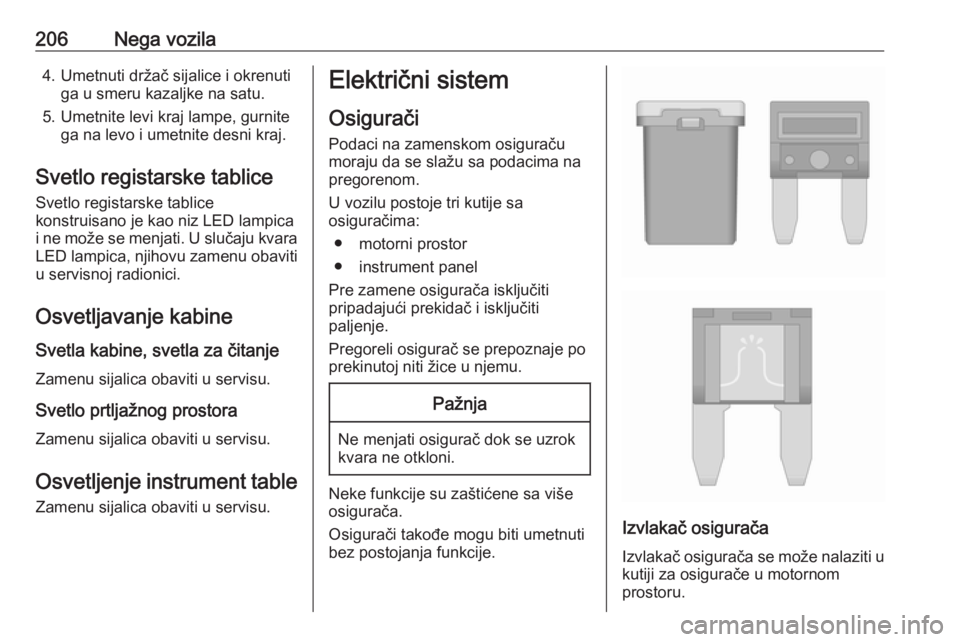

206Nega vozila4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
Svetlo registarske tablice
konstruisano je kao niz LED lampica
i ne može se menjati. U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Osvetljavanje kabine Svetla kabine, svetla za čitanje Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument tableZamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U vozilu postoje tri kutije sa
osiguračima:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.

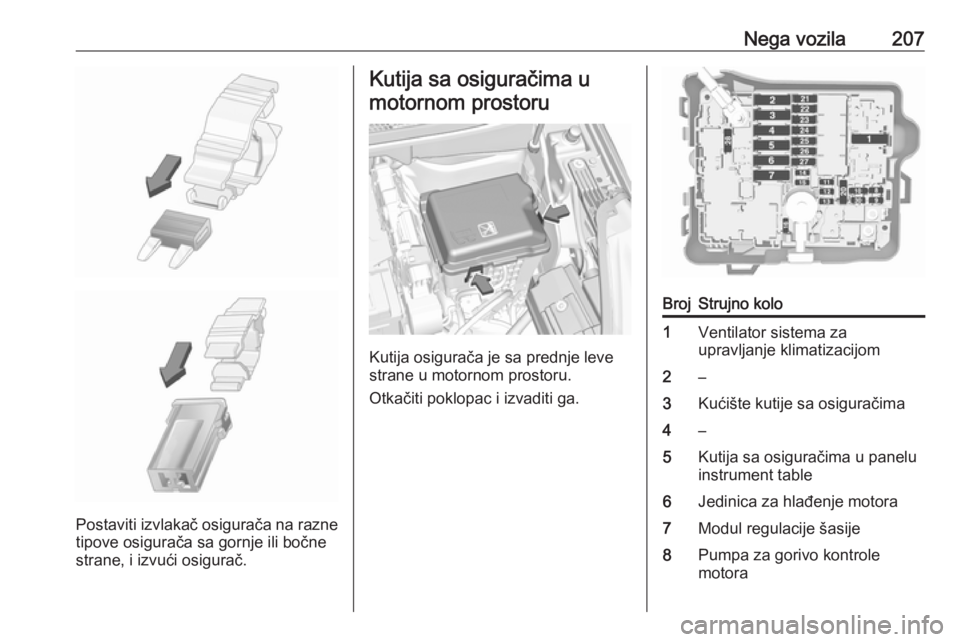

Nega vozila207
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.
BrojStrujno kolo1Ventilator sistema za
upravljanje klimatizacijom2–3Kućište kutije sa osiguračima4–5Kutija sa osiguračima u panelu
instrument table6Jedinica za hlađenje motora7Modul regulacije šasije8Pumpa za gorivo kontrole
motora

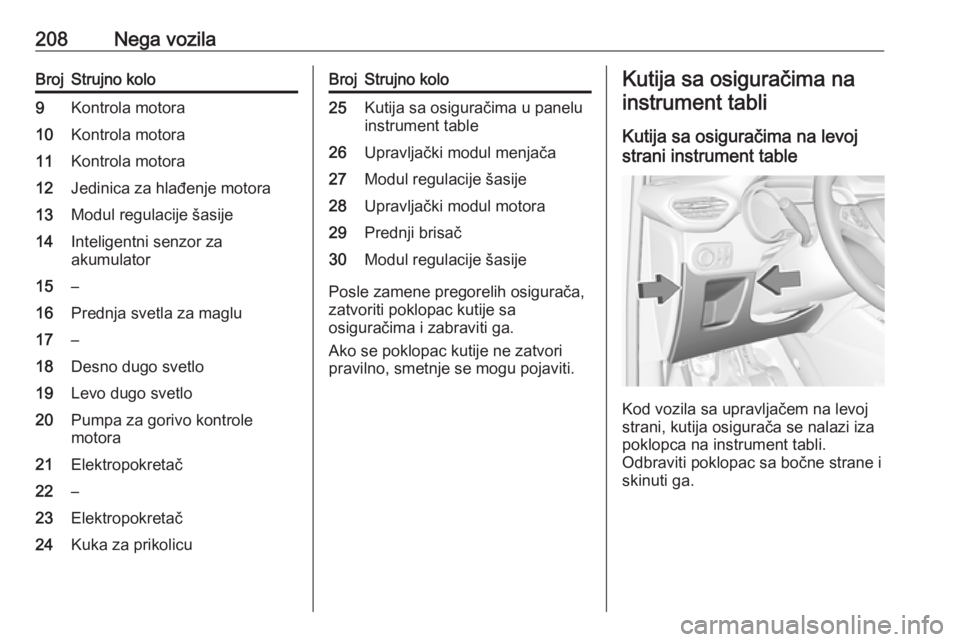

208Nega vozilaBrojStrujno kolo9Kontrola motora10Kontrola motora11Kontrola motora12Jedinica za hlađenje motora13Modul regulacije šasije14Inteligentni senzor za
akumulator15–16Prednja svetla za maglu17–18Desno dugo svetlo19Levo dugo svetlo20Pumpa za gorivo kontrole
motora21Elektropokretač22–23Elektropokretač24Kuka za prikolicuBrojStrujno kolo25Kutija sa osiguračima u panelu
instrument table26Upravljački modul menjača27Modul regulacije šasije28Upravljački modul motora29Prednji brisač30Modul regulacije šasije
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija sa osiguračima na levoj
strani instrument table
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
poklopca na instrument tabli.
Odbraviti poklopac sa bočne strane i
skinuti ga.
