OPEL CROSSLAND X 2019.75 Instruksjonsbok

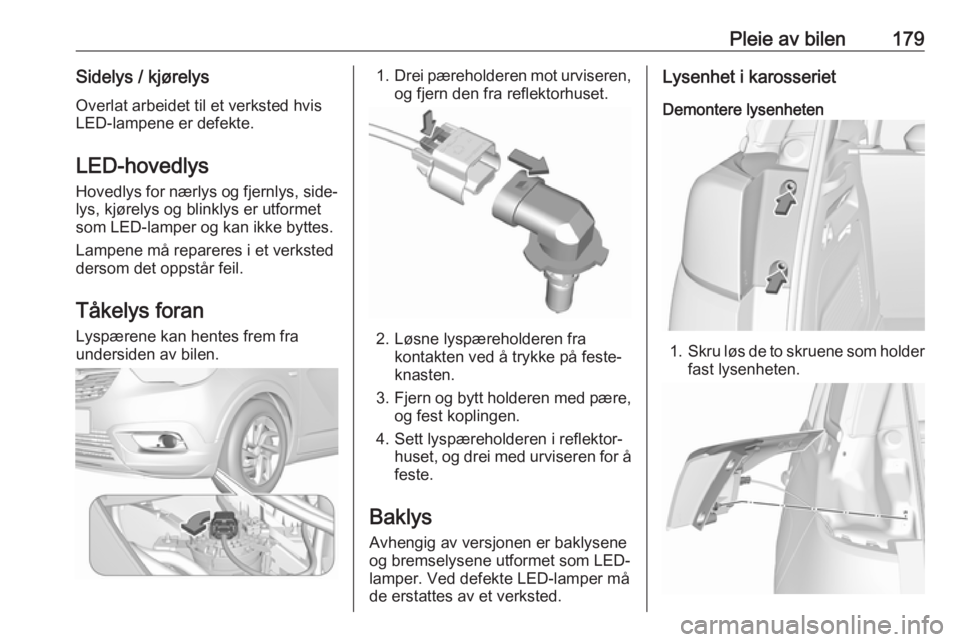

Pleie av bilen179Sidelys / kjørelysOverlat arbeidet til et verksted hvis
LED-lampene er defekte.
LED-hovedlys
Hovedlys for nærlys og fjernlys, side‐ lys, kjørelys og blinklys er utformet
som LED-lamper og kan ikke byttes.
Lampene må repareres i et verksted
dersom det oppstår feil.
Tåkelys foran
Lyspærene kan hentes frem fra
undersiden av bilen.1. Drei pæreholderen mot urviseren,
og fjern den fra reflektorhuset.
2. Løsne lyspæreholderen fra kontakten ved å trykke på feste‐
knasten.
3. Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett lyspæreholderen i reflektor‐ huset, og drei med urviseren for å
feste.
Baklys Avhengig av versjonen er baklysene
og bremselysene utformet som LED-
lamper. Ved defekte LED-lamper må
de erstattes av et verksted.
Lysenhet i karosseriet
Demontere lysenheten
1. Skru løs de to skruene som holder
fast lysenheten.

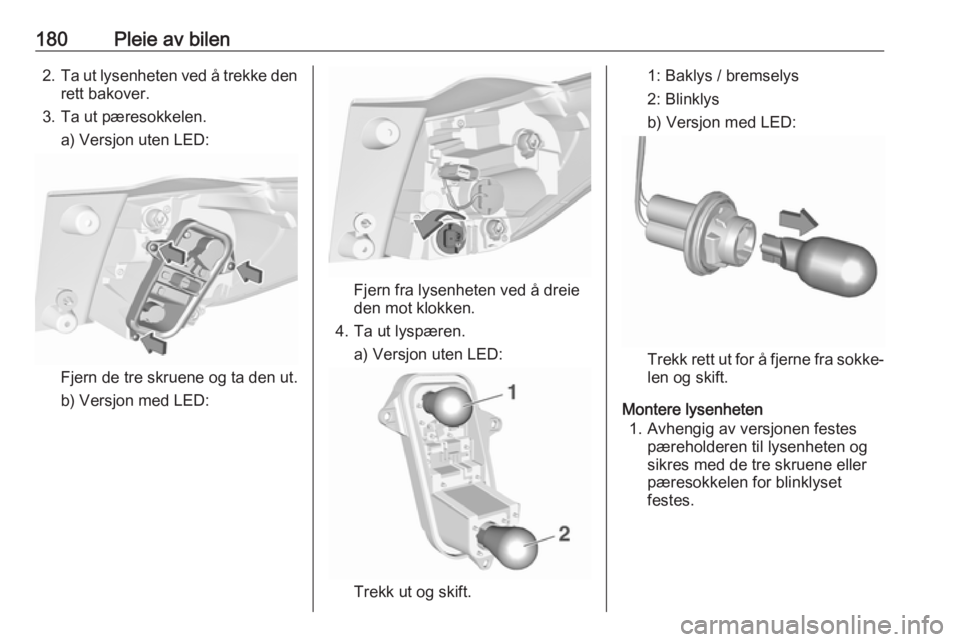

180Pleie av bilen2.Ta ut lysenheten ved å trekke den
rett bakover.
3. Ta ut pæresokkelen. a) Versjon uten LED:
Fjern de tre skruene og ta den ut.
b) Versjon med LED:
Fjern fra lysenheten ved å dreie
den mot klokken.
4. Ta ut lyspæren. a) Versjon uten LED:
Trekk ut og skift.
1: Baklys / bremselys
2: Blinklys
b) Versjon med LED:
Trekk rett ut for å fjerne fra sokke‐
len og skift.
Montere lysenheten 1. Avhengig av versjonen festes pæreholderen til lysenheten og
sikres med de tre skruene eller
pæresokkelen for blinklyset festes.

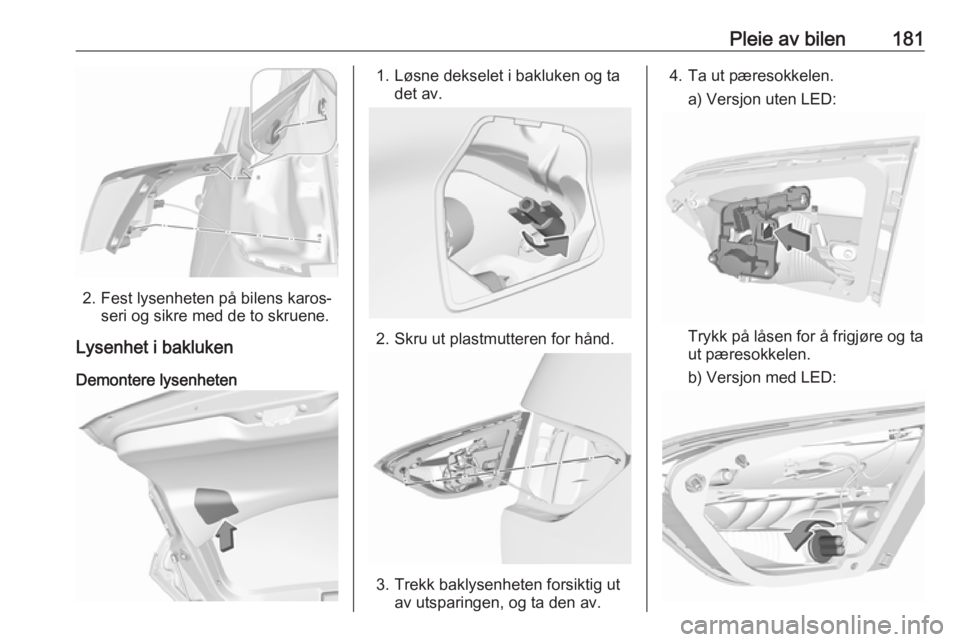

Pleie av bilen181
2. Fest lysenheten på bilens karos‐seri og sikre med de to skruene.
Lysenhet i bakluken
Demontere lysenheten
1. Løsne dekselet i bakluken og ta det av.
2. Skru ut plastmutteren for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Ta ut pæresokkelen.
a) Versjon uten LED:
Trykk på låsen for å frigjøre og ta
ut pæresokkelen.
b) Versjon med LED:

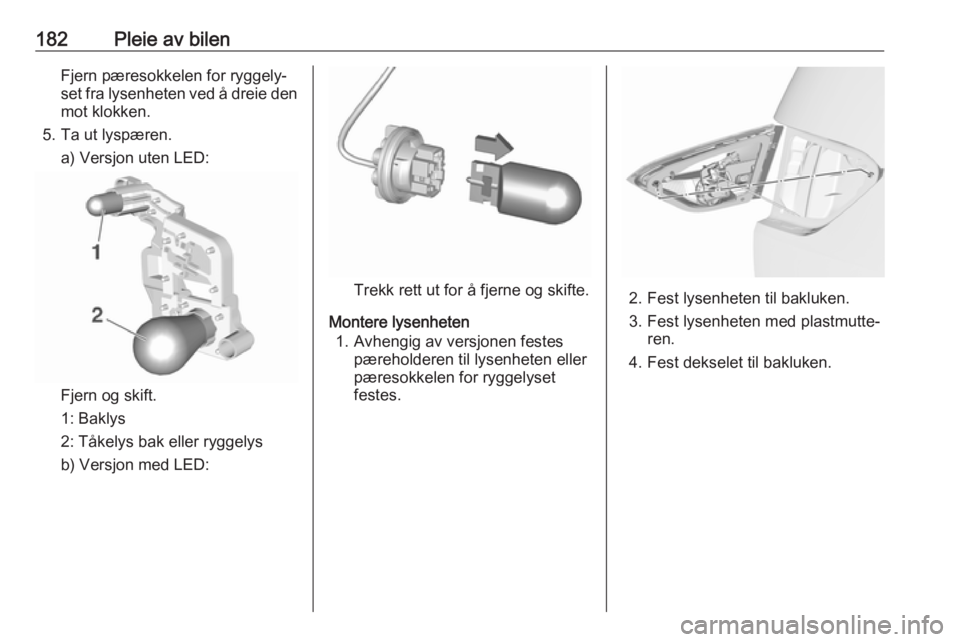

182Pleie av bilenFjern pæresokkelen for ryggely‐
set fra lysenheten ved å dreie den mot klokken.
5. Ta ut lyspæren. a) Versjon uten LED:
Fjern og skift.
1: Baklys
2: Tåkelys bak eller ryggelys b) Versjon med LED:
Trekk rett ut for å fjerne og skifte.
Montere lysenheten 1. Avhengig av versjonen festes pæreholderen til lysenheten eller
pæresokkelen for ryggelyset
festes.2. Fest lysenheten til bakluken.
3. Fest lysenheten med plastmutte‐ ren.
4. Fest dekselet til bakluken.

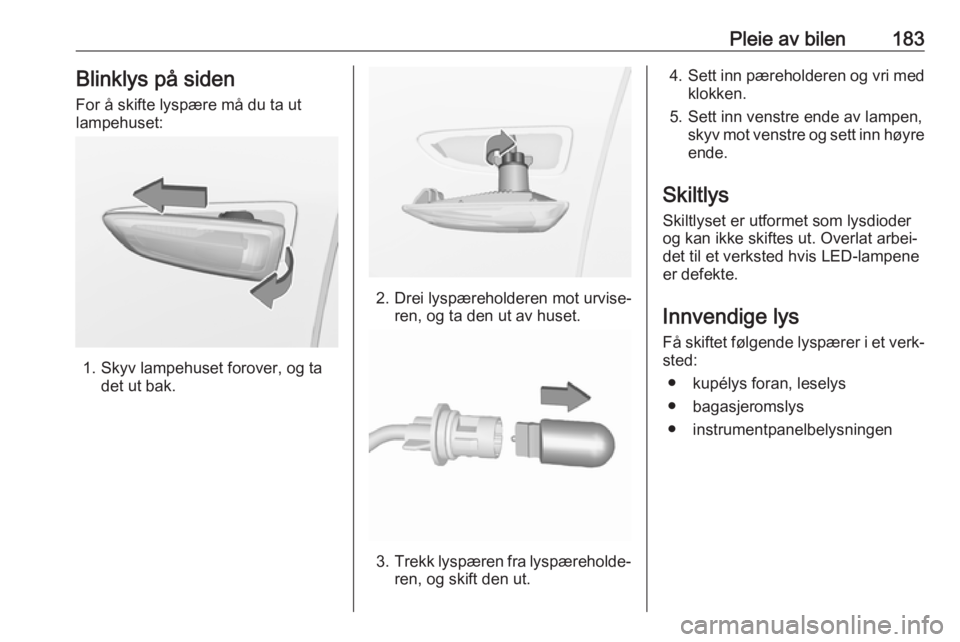

Pleie av bilen183Blinklys på sidenFor å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampehuset forover, og ta det ut bak.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys Skiltlyset er utformet som lysdioder
og kan ikke skiftes ut. Overlat arbei‐
det til et verksted hvis LED-lampene
er defekte.
Innvendige lys
Få skiftet følgende lyspærer i et verk‐ sted:
● kupélys foran, leselys
● bagasjeromslys
● instrumentpanelbelysningen

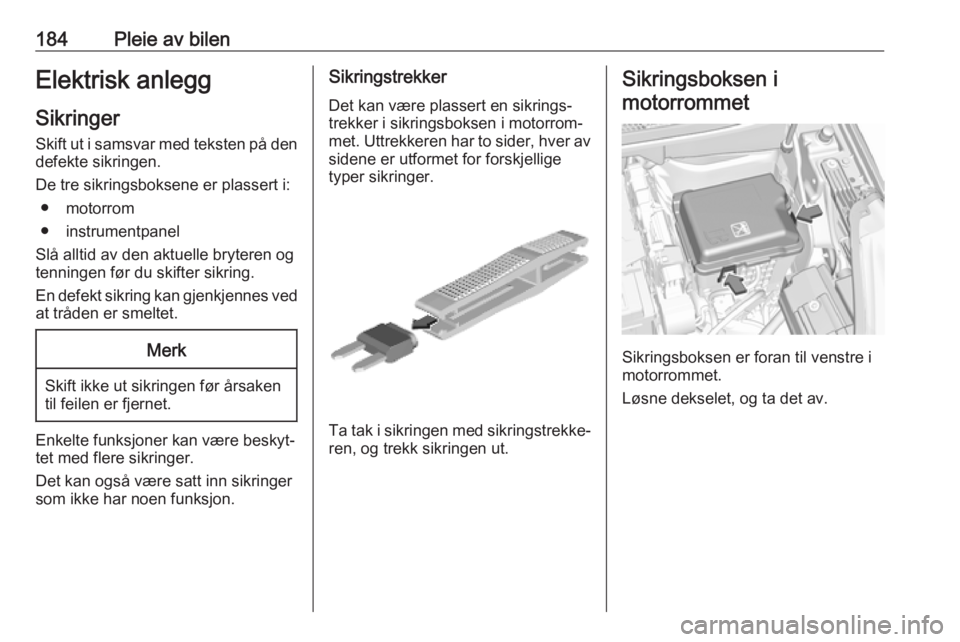

184Pleie av bilenElektrisk anleggSikringer
Skift ut i samsvar med teksten på den defekte sikringen.
De tre sikringsboksene er plassert i: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met. Uttrekkeren har to sider, hver av sidene er utformet for forskjellige
typer sikringer.
Ta tak i sikringen med sikringstrekke‐
ren, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.

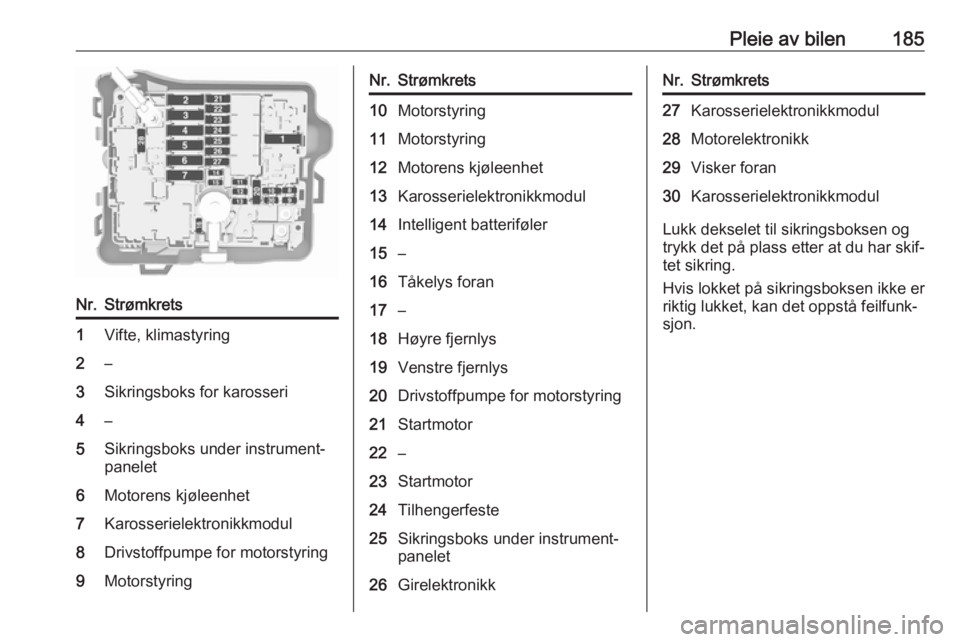

Pleie av bilen185Nr.Strømkrets1Vifte, klimastyring2–3Sikringsboks for karosseri4–5Sikringsboks under instrument‐
panelet6Motorens kjøleenhet7Karosserielektronikkmodul8Drivstoffpumpe for motorstyring9MotorstyringNr.Strømkrets10Motorstyring11Motorstyring12Motorens kjøleenhet13Karosserielektronikkmodul14Intelligent batteriføler15–16Tåkelys foran17–18Høyre fjernlys19Venstre fjernlys20Drivstoffpumpe for motorstyring21Startmotor22–23Startmotor24Tilhengerfeste25Sikringsboks under instrument‐
panelet26GirelektronikkNr.Strømkrets27Karosserielektronikkmodul28Motorelektronikk29Visker foran30Karosserielektronikkmodul
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

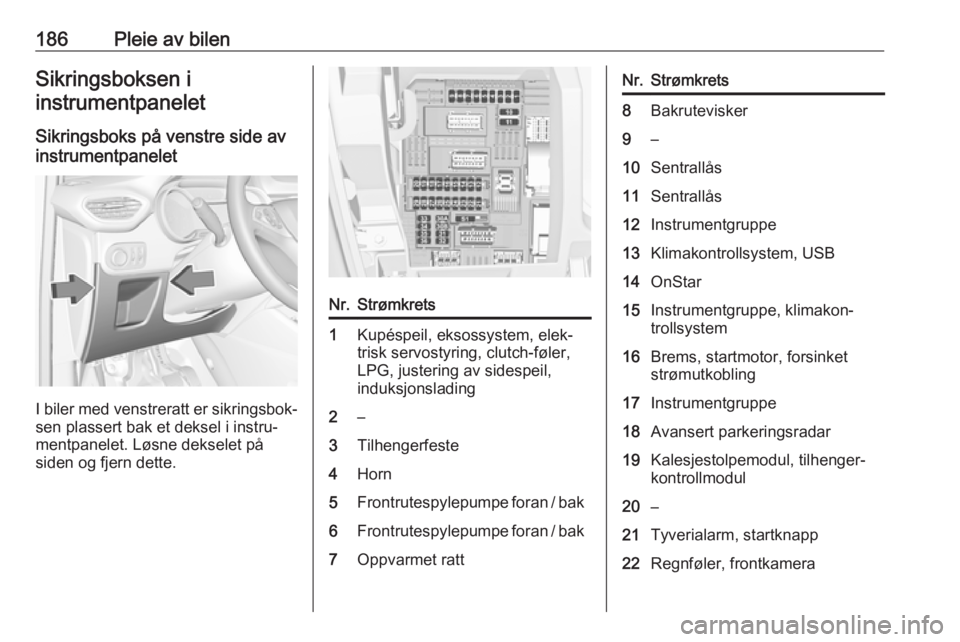

186Pleie av bilenSikringsboksen iinstrumentpanelet
Sikringsboks på venstre side av
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak et deksel i instru‐
mentpanelet. Løsne dekselet på siden og fjern dette.
Nr.Strømkrets1Kupéspeil, eksossystem, elek‐
trisk servostyring, clutch-føler,
LPG, justering av sidespeil,
induksjonslading2–3Tilhengerfeste4Horn5Frontrutespylepumpe foran / bak6Frontrutespylepumpe foran / bak7Oppvarmet rattNr.Strømkrets8Bakrutevisker9–10Sentrallås11Sentrallås12Instrumentgruppe13Klimakontrollsystem, USB14OnStar15Instrumentgruppe, klimakon‐
trollsystem16Brems, startmotor, forsinket
strømutkobling17Instrumentgruppe18Avansert parkeringsradar19Kalesjestolpemodul, tilhenger‐
kontrollmodul20–21Tyverialarm, startknapp22Regnføler, frontkamera

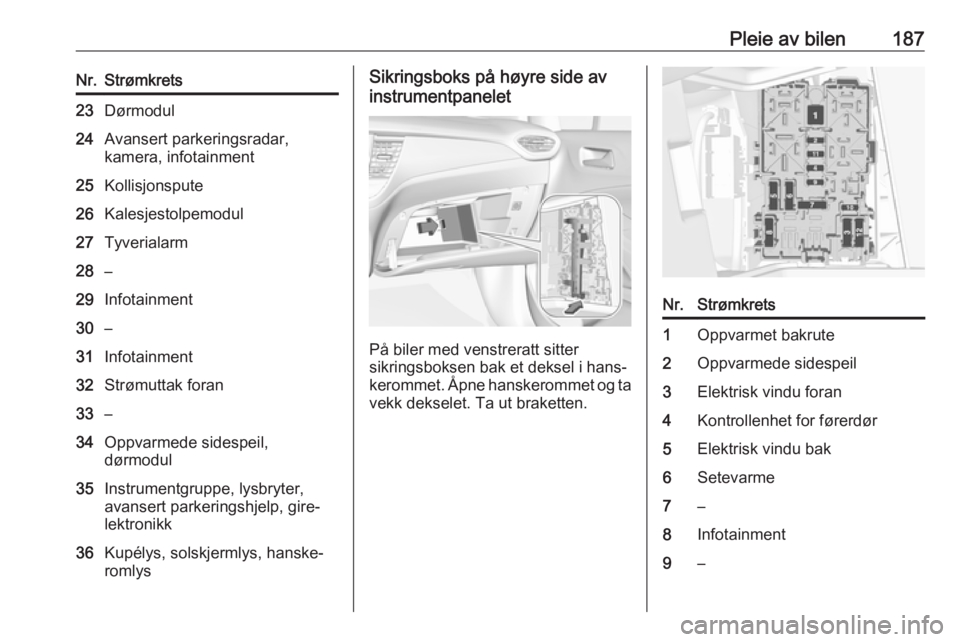

Pleie av bilen187Nr.Strømkrets23Dørmodul24Avansert parkeringsradar,
kamera, infotainment25Kollisjonspute26Kalesjestolpemodul27Tyverialarm28–29Infotainment30–31Infotainment32Strømuttak foran33–34Oppvarmede sidespeil,
dørmodul35Instrumentgruppe, lysbryter,
avansert parkeringshjelp, gire‐
lektronikk36Kupélys, solskjermlys, hanske‐
romlysSikringsboks på høyre side av
instrumentpanelet
På biler med venstreratt sitter
sikringsboksen bak et deksel i hans‐
kerommet. Åpne hanskerommet og ta
vekk dekselet. Ta ut braketten.
Nr.Strømkrets1Oppvarmet bakrute2Oppvarmede sidespeil3Elektrisk vindu foran4Kontrollenhet for førerdør5Elektrisk vindu bak6Setevarme7–8Infotainment9–

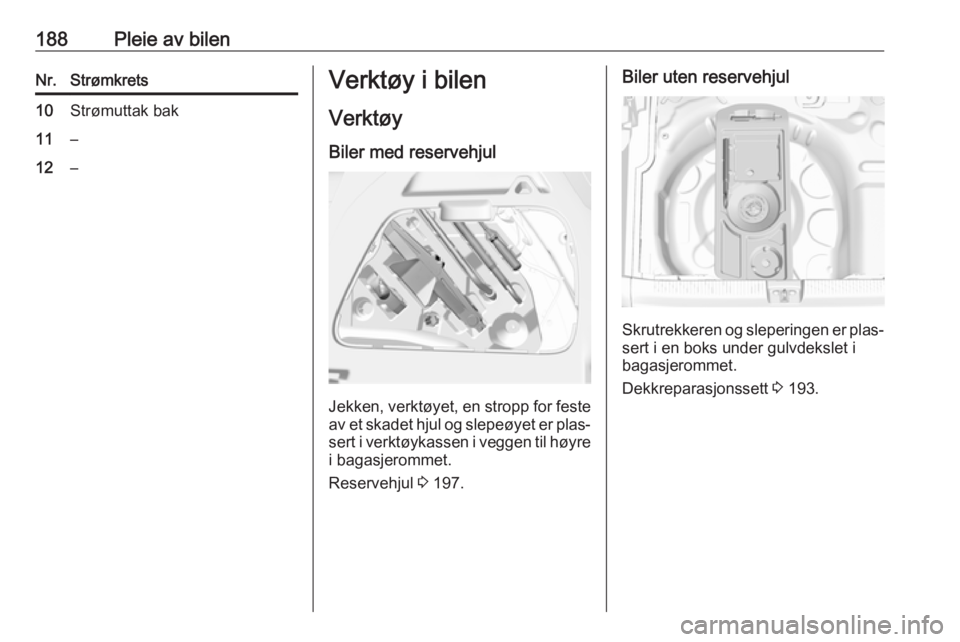

188Pleie av bilenNr.Strømkrets10Strømuttak bak11–12–Verktøy i bilen
Verktøy
Biler med reservehjul
Jekken, verktøyet, en stropp for feste av et skadet hjul og slepeøyet er plas‐
sert i verktøykassen i veggen til høyre i bagasjerommet.
Reservehjul 3 197.
Biler uten reservehjul
Skrutrekkeren og sleperingen er plas‐
sert i en boks under gulvdekslet i
bagasjerommet.
Dekkreparasjonssett 3 193.
