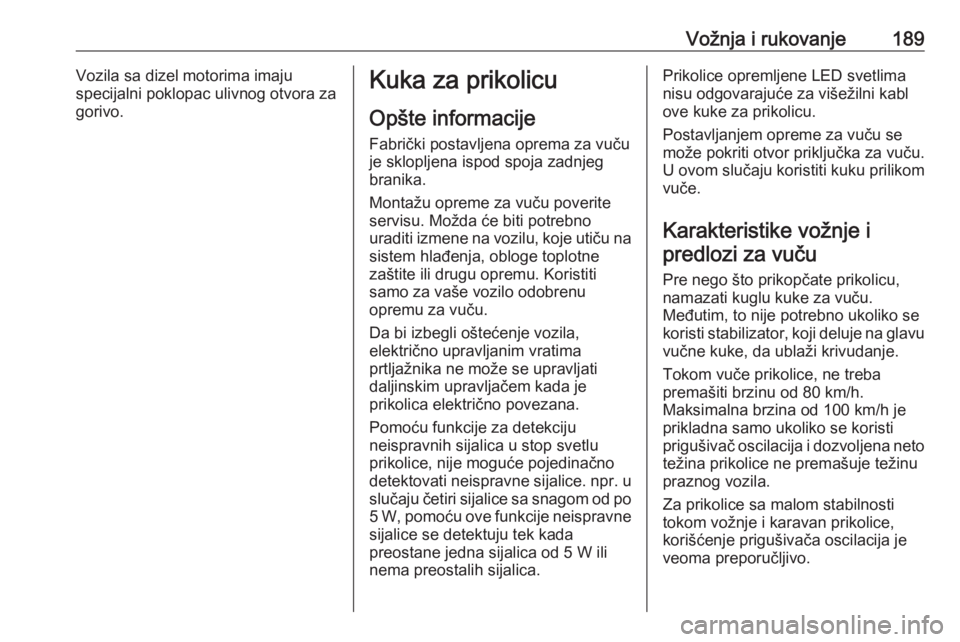

Vožnja i rukovanje189Vozila sa dizel motorima imaju
specijalni poklopac ulivnog otvora za
gorivo.Kuka za prikolicu
Opšte informacijeFabrički postavljena oprema za vučuje sklopljena ispod spoja zadnjeg
branika.
Montažu opreme za vuču poverite
servisu. Možda će biti potrebno
uraditi izmene na vozilu, koje utiču na
sistem hlađenja, obloge toplotne
zaštite ili drugu opremu. Koristiti
samo za vaše vozilo odobrenu
opremu za vuču.
Da bi izbegli oštećenje vozila,
električno upravljanim vratima
prtljažnika ne može se upravljati
daljinskim upravljačem kada je
prikolica električno povezana.
Pomoću funkcije za detekciju
neispravnih sijalica u stop svetlu
prikolice, nije moguće pojedinačno
detektovati neispravne sijalice. npr. u
slučaju četiri sijalice sa snagom od po
5 W, pomoću ove funkcije neispravne
sijalice se detektuju tek kada
preostane jedna sijalica od 5 W ili
nema preostalih sijalica.Prikolice opremljene LED svetlima
nisu odgovarajuće za višežilni kabl
ove kuke za prikolicu.
Postavljanjem opreme za vuču se
može pokriti otvor priključka za vuču. U ovom slučaju koristiti kuku prilikom
vuče.
Karakteristike vožnje i predlozi za vuču
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu vučne kuke, da ublaži krivudanje.
Tokom vuče prikolice, ne treba
premašiti brzinu od 80 km/h.
Maksimalna brzina od 100 km/h je
prikladna samo ukoliko se koristi
prigušivač oscilacija i dozvoljena neto
težina prikolice ne premašuje težinu
praznog vozila.
Za prikolice sa malom stabilnosti
tokom vožnje i karavan prikolice,
korišćenje prigušivača oscilacija je
veoma preporučljivo.

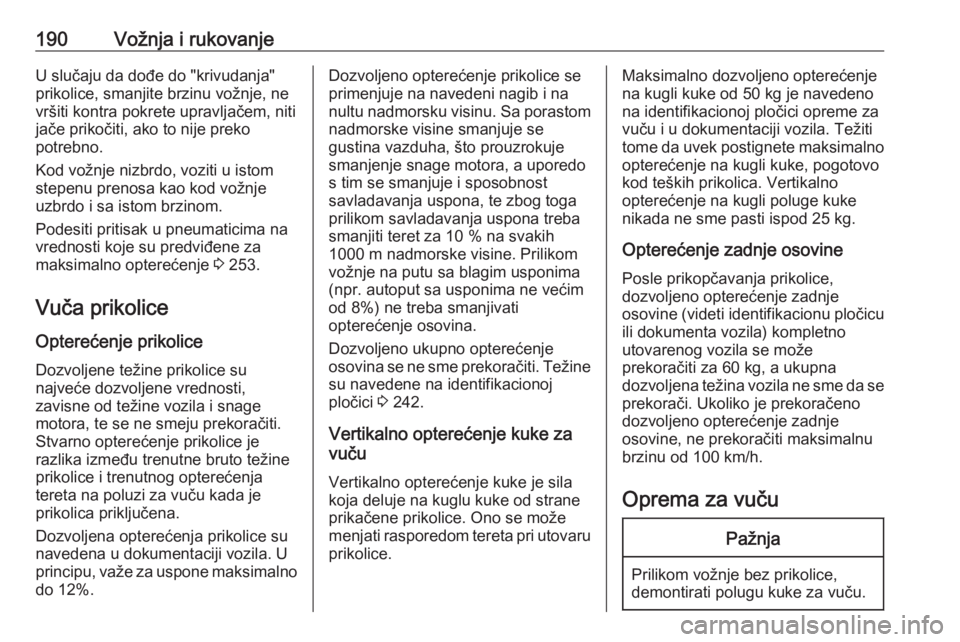

190Vožnja i rukovanjeU slučaju da dođe do "krivudanja"
prikolice, smanjite brzinu vožnje, ne
vršiti kontra pokrete upravljačem, niti
jače prikočiti, ako to nije preko
potrebno.
Kod vožnje nizbrdo, voziti u istom
stepenu prenosa kao kod vožnje
uzbrdo i sa istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 253.
Vuča prikolice
Opterećenje prikolice
Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između trenutne bruto težine
prikolice i trenutnog opterećenja
tereta na poluzi za vuču kada je
prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U
principu, važe za uspone maksimalno do 12%.Dozvoljeno opterećenje prikolice se
primenjuje na navedeni nagib i na
nultu nadmorsku visinu. Sa porastom nadmorske visine smanjuje se
gustina vazduha, što prouzrokuje
smanjenje snage motora, a uporedo s tim se smanjuje i sposobnost
savladavanja uspona, te zbog toga
prilikom savladavanja uspona treba
smanjiti teret za 10 % na svakih
1000 m nadmorske visine. Prilikom
vožnje na putu sa blagim usponima
(npr. autoput sa usponima ne većim
od 8%) ne treba smanjivati
opterećenje osovina.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine
su navedene na identifikacionoj
pločici 3 242.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila
koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru
prikolice.Maksimalno dozvoljeno opterećenje
na kugli kuke od 50 kg je navedeno
na identifikacionoj pločici opreme za
vuču i u dokumentaciji vozila. Težiti
tome da uvek postignete maksimalno opterećenje na kugli kuke, pogotovo
kod teških prikolica. Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.
Opterećenje zadnje osovinePosle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila se može
prekoračiti za 60 kg, a ukupna
dozvoljena težina vozila ne sme da se
prekorači. Ukoliko je prekoračeno
dozvoljeno opterećenje zadnje
osovine, ne prekoračiti maksimalnu brzinu od 100 km/h.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.

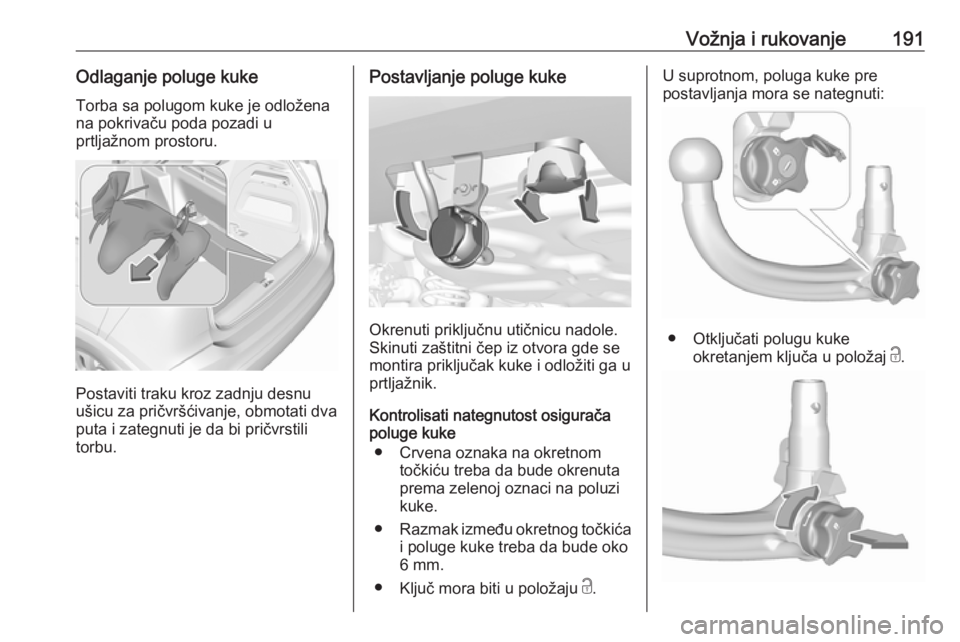

Vožnja i rukovanje191Odlaganje poluge kukeTorba sa polugom kuke je odložena
na pokrivaču poda pozadi u
prtljažnom prostoru.
Postaviti traku kroz zadnju desnu
ušicu za pričvršćivanje, obmotati dva
puta i zategnuti je da bi pričvrstili
torbu.
Postavljanje poluge kuke
Okrenuti priključnu utičnicu nadole.
Skinuti zaštitni čep iz otvora gde se
montira priključak kuke i odložiti ga u
prtljažnik.
Kontrolisati nategnutost osigurača
poluge kuke
● Crvena oznaka na okretnom točkiću treba da bude okrenutaprema zelenoj oznaci na poluzi
kuke.
● Razmak između okretnog točkića
i poluge kuke treba da bude oko
6 mm.
● Ključ mora biti u položaju c.
U suprotnom, poluga kuke pre
postavljanja mora se nategnuti:
● Otključati polugu kuke
okretanjem ključa u položaj c.

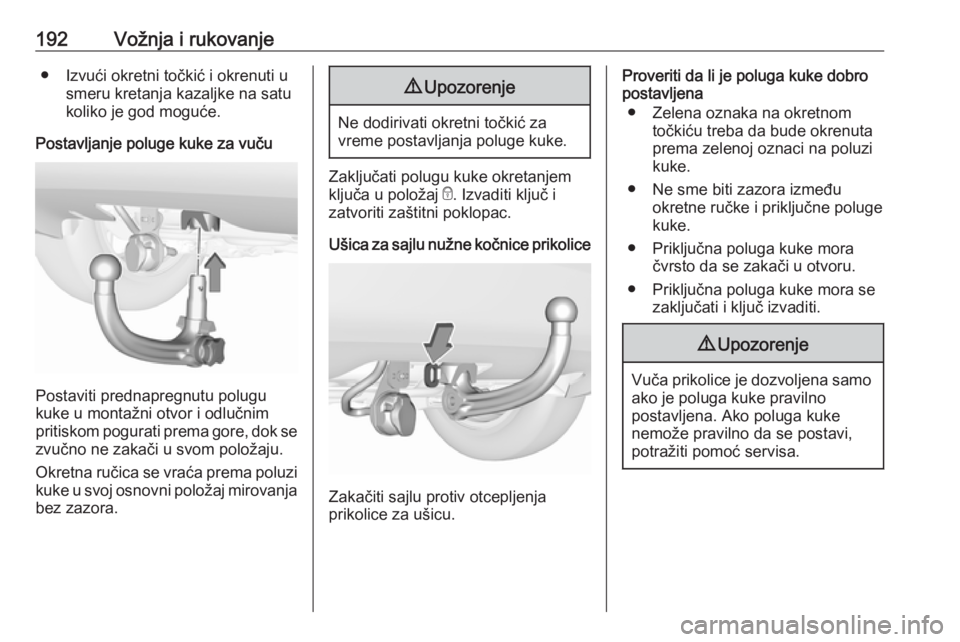

192Vožnja i rukovanje● Izvući okretni točkić i okrenuti usmeru kretanja kazaljke na satukoliko je god moguće.
Postavljanje poluge kuke za vuču
Postaviti prednapregnutu polugu
kuke u montažni otvor i odlučnim
pritiskom pogurati prema gore, dok se zvučno ne zakači u svom položaju.
Okretna ručica se vraća prema poluzi
kuke u svoj osnovni položaj mirovanja bez zazora.
9 Upozorenje
Ne dodirivati okretni točkić za
vreme postavljanja poluge kuke.
Zaključati polugu kuke okretanjem
ključa u položaj e. Izvaditi ključ i
zatvoriti zaštitni poklopac.
Ušica za sajlu nužne kočnice prikolice
Zakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Proveriti da li je poluga kuke dobro
postavljena
● Zelena oznaka na okretnom točkiću treba da bude okrenutaprema zelenoj oznaci na poluzi
kuke.
● Ne sme biti zazora između okretne ručke i priključne poluge
kuke.
● Priključna poluga kuke mora čvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.

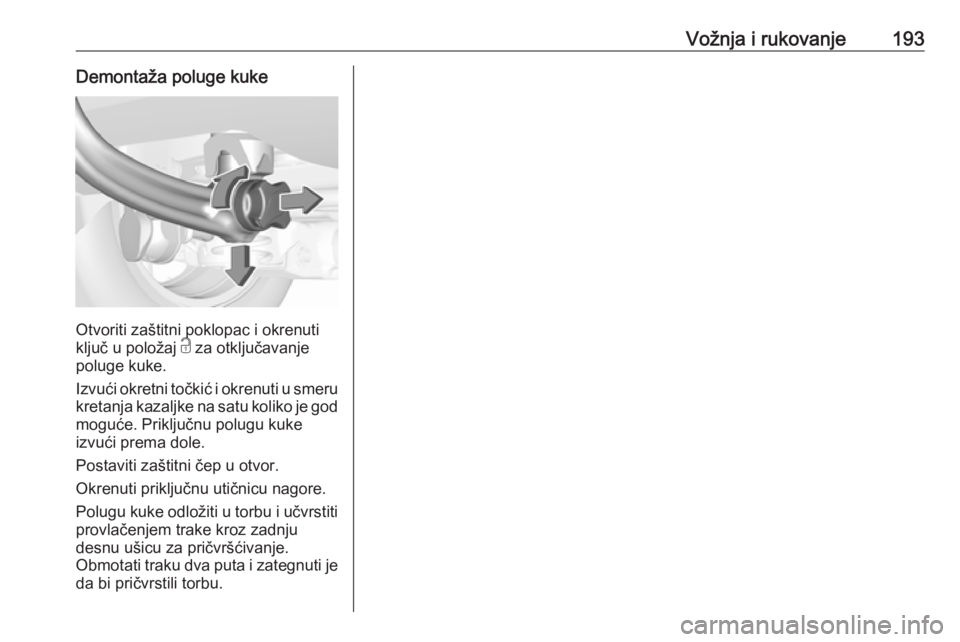

Vožnja i rukovanje193Demontaža poluge kuke
Otvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru
kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor.
Okrenuti priključnu utičnicu nagore.
Polugu kuke odložiti u torbu i učvrstiti provlačenjem trake kroz zadnju
desnu ušicu za pričvršćivanje.
Obmotati traku dva puta i zategnuti je
da bi pričvrstili torbu.

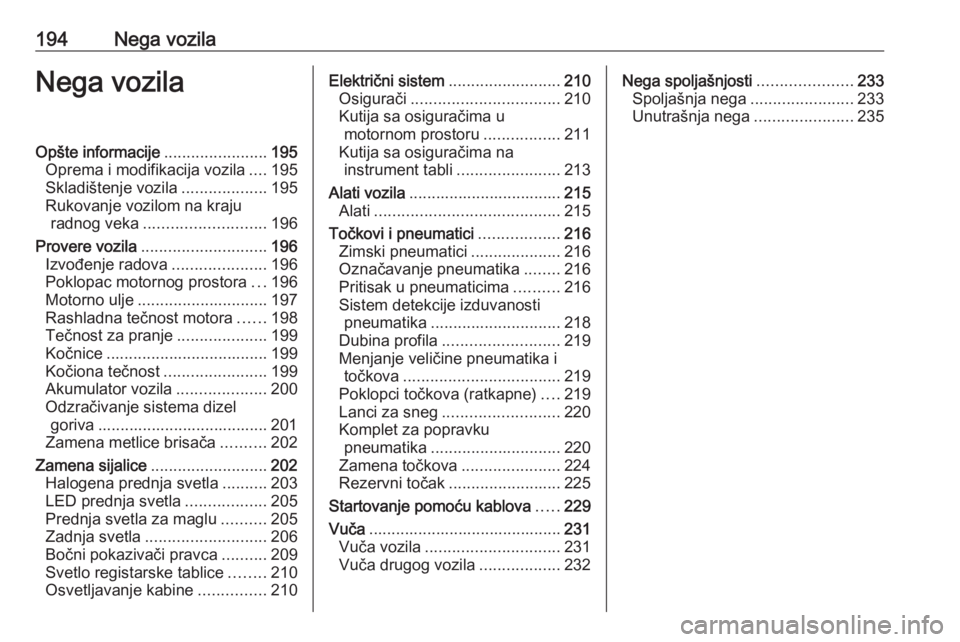

194Nega vozilaNega vozilaOpšte informacije.......................195
Oprema i modifikacija vozila ....195
Skladištenje vozila ...................195
Rukovanje vozilom na kraju radnog veka ........................... 196
Provere vozila ............................ 196
Izvođenje radova .....................196
Poklopac motornog prostora ...196
Motorno ulje ............................. 197
Rashladna tečnost motora ......198
Tečnost za pranje ....................199
Kočnice .................................... 199
Kočiona tečnost .......................199
Akumulator vozila ....................200
Odzračivanje sistema dizel goriva ...................................... 201
Zamena metlice brisača ..........202
Zamena sijalice .......................... 202
Halogena prednja svetla ..........203
LED prednja svetla ..................205
Prednja svetla za maglu ..........205
Zadnja svetla ........................... 206
Bočni pokazivači pravca ..........209
Svetlo registarske tablice ........210
Osvetljavanje kabine ...............210Električni sistem .........................210
Osigurači ................................. 210
Kutija sa osiguračima u motornom prostoru .................211
Kutija sa osiguračima na instrument tabli .......................213
Alati vozila .................................. 215
Alati ......................................... 215
Točkovi i pneumatici ..................216
Zimski pneumatici ....................216
Označavanje pneumatika ........216
Pritisak u pneumaticima ..........216
Sistem detekcije izduvanosti
pneumatika ............................. 218
Dubina profila .......................... 219
Menjanje veličine pneumatika i točkova ................................... 219
Poklopci točkova (ratkapne) ....219
Lanci za sneg .......................... 220
Komplet za popravku pneumatika ............................. 220
Zamena točkova ......................224
Rezervni točak ......................... 225
Startovanje pomoću kablova .....229
Vuča ........................................... 231
Vuča vozila .............................. 231
Vuča drugog vozila ..................232Nega spoljašnjosti .....................233
Spoljašnja nega .......................233
Unutrašnja nega ......................235

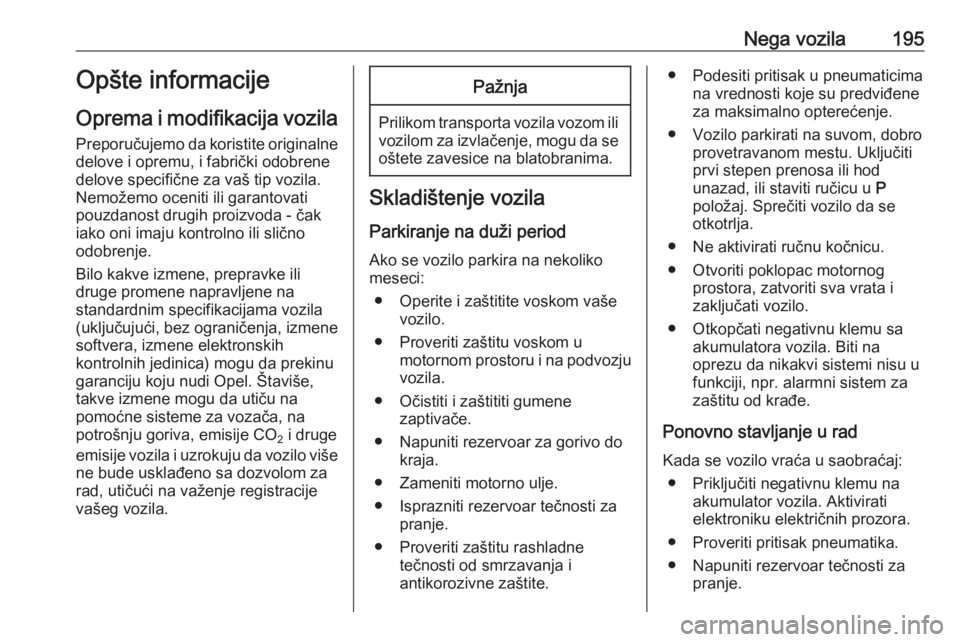

Nega vozila195Opšte informacije
Oprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati
pouzdanost drugih proizvoda - čak
iako oni imaju kontrolno ili slično
odobrenje.
Bilo kakve izmene, prepravke ili
druge promene napravljene na
standardnim specifikacijama vozila
(uključujući, bez ograničenja, izmene
softvera, izmene elektronskih
kontrolnih jedinica) mogu da prekinu
garanciju koju nudi Opel. Štaviše,
takve izmene mogu da utiču na
pomoćne sisteme za vozača, na
potrošnju goriva, emisije CO 2 i druge
emisije vozila i uzrokuju da vozilo više
ne bude usklađeno sa dozvolom za
rad, utičući na važenje registracije
vašeg vozila.Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Operite i zaštitite voskom vaše vozilo.
● Proveriti zaštitu voskom u motornom prostoru i na podvozju
vozila.
● Očistiti i zaštititi gumene zaptivače.
● Napuniti rezervoar za gorivo do kraja.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivne zaštite.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom, dobro provetravanom mestu. Uključiti
prvi stepen prenosa ili hod
unazad, ili staviti ručicu u P
položaj. Sprečiti vozilo da se otkotrlja.
● Ne aktivirati ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u
funkciji, npr. alarmni sistem za
zaštitu od krađe.
Ponovno stavljanje u rad Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.

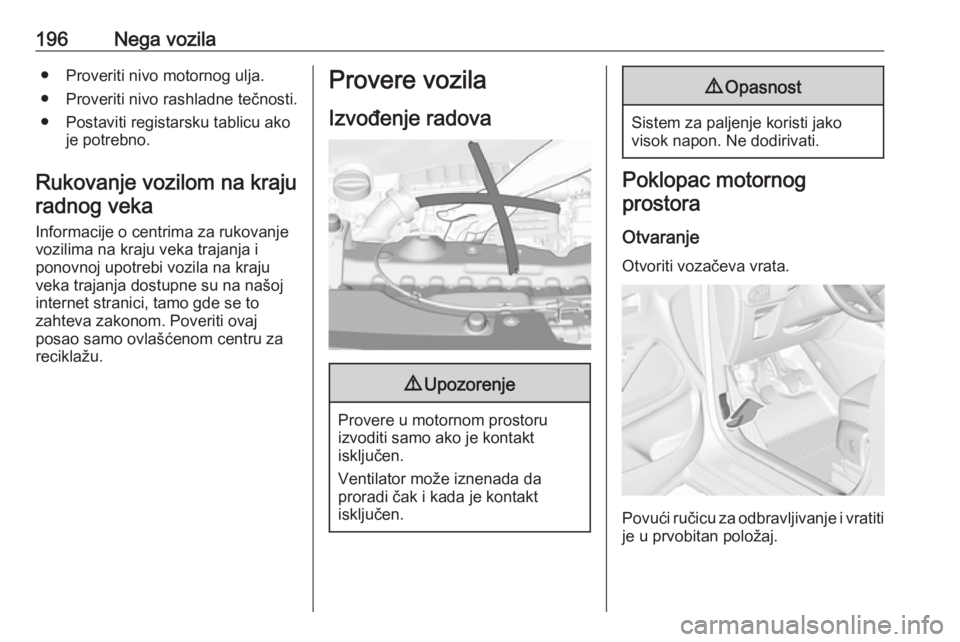

196Nega vozila● Proveriti nivo motornog ulja.
● Proveriti nivo rashladne tečnosti. ● Postaviti registarsku tablicu ako je potrebno.
Rukovanje vozilom na kraju radnog veka
Informacije o centrima za rukovanje
vozilima na kraju veka trajanja i
ponovnoj upotrebi vozila na kraju
veka trajanja dostupne su na našoj
internet stranici, tamo gde se to
zahteva zakonom. Poveriti ovaj
posao samo ovlašćenom centru za reciklažu.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem za paljenje koristi jako
visok napon. Ne dodirivati.
Poklopac motornog
prostora
Otvaranje
Otvoriti vozačeva vrata.
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.

Nega vozila197
Pomeriti sigurnosnu bravicu bočno nalevu stranu vozila i otvoriti poklopac
motornog prostora.
Poklopac motora ostaje otvoren
automatski.
Zatvaranje
Spustiti poklopac motornog prostora i pustiti ga da upadne u bravu sa malevisine (20-25 cm). Proveriti da li je
poklopac dobro zabravljen.
Pažnja
Ne pritiskati poklopac motornog
prostora u bravu, kako bi se
izbegla ulegnuća.
Motorno ulje
Ručno redovno proveriti nivo
motornog ulja kako bi izbegli
oštećenje motora. Uveriti se da se
koristi odgovarajuće ulje po
specifikaciji.
Preporučene tečnosti i maziva
3 240.
Maksimalna potrošnja motornog ulja
je 0,6 l na 1000 km.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj
temperaturi i zaustavljen najmanje
5 minuta.
Izvucite šipku za merenje nivoa ulja,
obrišite je čistom krpom, ponovo je
vratite do kraja, izvucite i očitajte nivo motornog ulja motora.
Kada nivo motornog ulja padne do
oznake MIN, dopuniti ga.

198Nega vozila

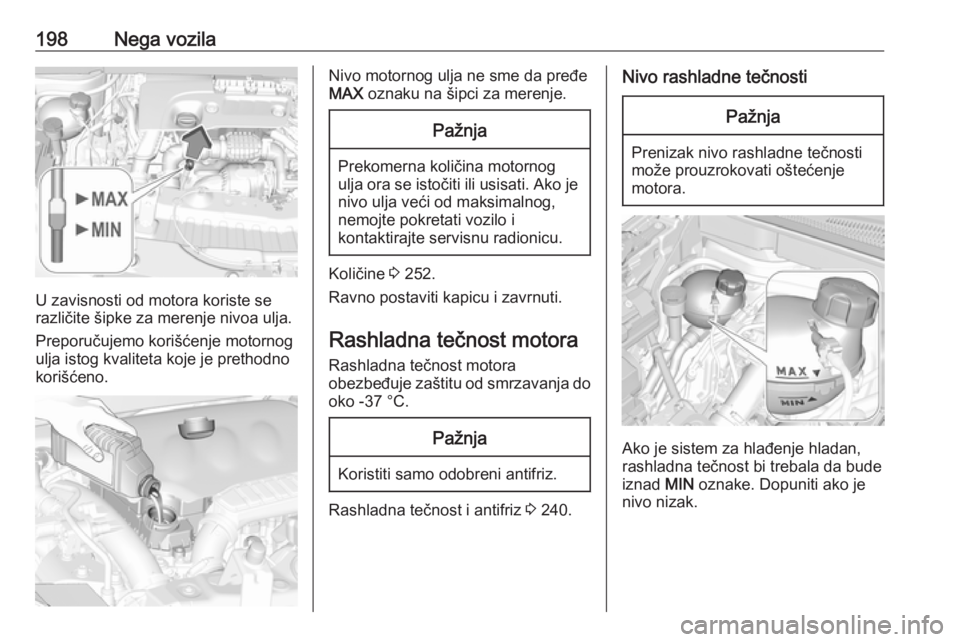

U zavisnosti od motora koriste se
različite šipke za merenje nivoa ulja.
Preporučujemo korišćenje motornog
ulja istog kvaliteta koje je prethodno
korišćeno.
Nivo motornog ulja ne sme da pređe
MAX oznaku na šipci za merenje.Pažnja
Prekomerna količina motornog
ulja ora se istočiti ili usisati. Ako je nivo ulja veći od maksimalnog,
nemojte pokretati vozilo i
kontaktirajte servisnu radionicu.
Količine 3 252.
Ravno postaviti kapicu i zavrnuti.
Rashladna tečnost motora
Rashladna tečnost motora
obezbeđuje zaštitu od smrzavanja do
oko -37 °C.
Pažnja
Koristiti samo odobreni antifriz.
Rashladna tečnost i antifriz 3 240.
Nivo rashladne tečnostiPažnja
Prenizak nivo rashladne tečnosti
može prouzrokovati oštećenje
motora.
Ako je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
iznad MIN oznake. Dopuniti ako je
nivo nizak.
