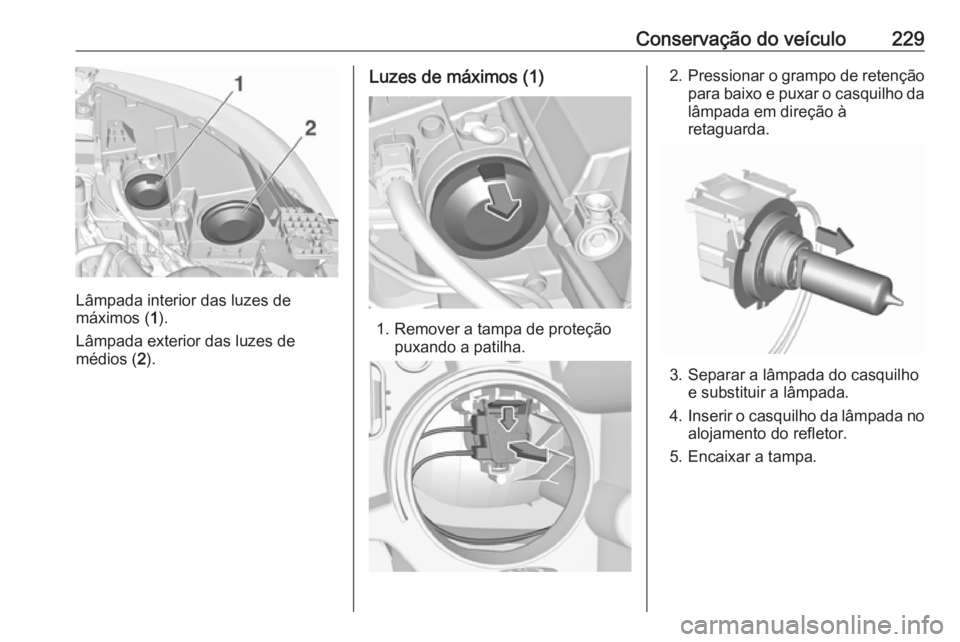

Conservação do veículo229
Lâmpada interior das luzes de
máximos ( 1).
Lâmpada exterior das luzes de
médios ( 2).
Luzes de máximos (1)
1. Remover a tampa de proteção
puxando a patilha.
2.Pressionar o grampo de retenção
para baixo e puxar o casquilho da lâmpada em direção à
retaguarda.
3. Separar a lâmpada do casquilho e substituir a lâmpada.
4. Inserir o casquilho da lâmpada no
alojamento do refletor.
5. Encaixar a tampa.

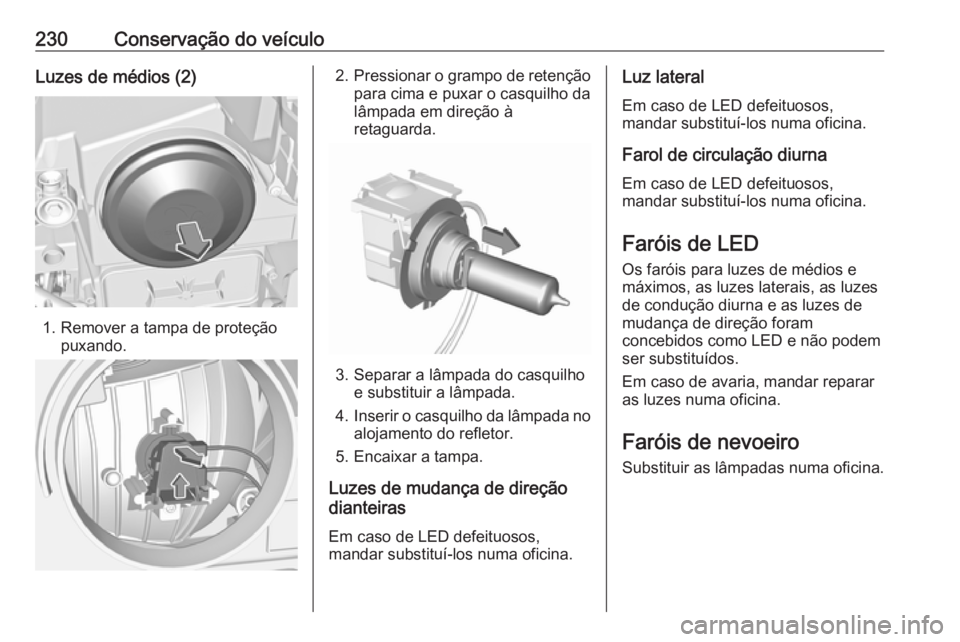

230Conservação do veículoLuzes de médios (2)
1. Remover a tampa de proteçãopuxando.
2.Pressionar o grampo de retenção
para cima e puxar o casquilho da
lâmpada em direção à
retaguarda.
3. Separar a lâmpada do casquilho e substituir a lâmpada.
4. Inserir o casquilho da lâmpada no
alojamento do refletor.
5. Encaixar a tampa.
Luzes de mudança de direção
dianteiras
Em caso de LED defeituosos,
mandar substituí-los numa oficina.
Luz lateral
Em caso de LED defeituosos,
mandar substituí-los numa oficina.
Farol de circulação diurnaEm caso de LED defeituosos,
mandar substituí-los numa oficina.
Faróis de LED
Os faróis para luzes de médios e
máximos, as luzes laterais, as luzes
de condução diurna e as luzes de
mudança de direção foram
concebidos como LED e não podem
ser substituídos.
Em caso de avaria, mandar reparar
as luzes numa oficina.
Faróis de nevoeiro Substituir as lâmpadas numa oficina.

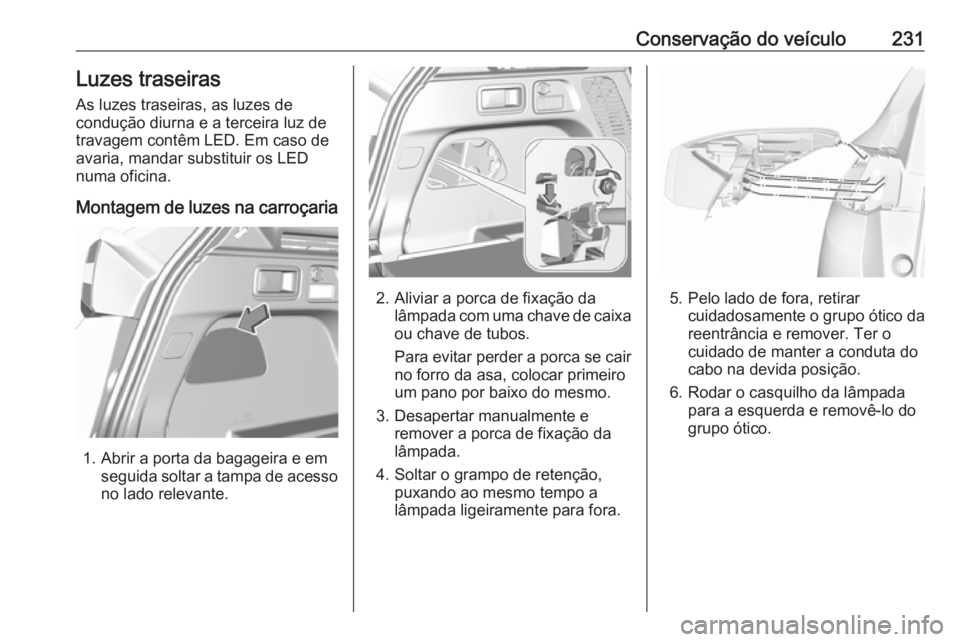

Conservação do veículo231Luzes traseiras
As luzes traseiras, as luzes de
condução diurna e a terceira luz de
travagem contêm LED. Em caso de
avaria, mandar substituir os LED
numa oficina.
Montagem de luzes na carroçaria
1. Abrir a porta da bagageira e em seguida soltar a tampa de acesso
no lado relevante.
2. Aliviar a porca de fixação da lâmpada com uma chave de caixaou chave de tubos.
Para evitar perder a porca se cair
no forro da asa, colocar primeiro
um pano por baixo do mesmo.
3. Desapertar manualmente e remover a porca de fixação da
lâmpada.
4. Soltar o grampo de retenção, puxando ao mesmo tempo a
lâmpada ligeiramente para fora.5. Pelo lado de fora, retirar cuidadosamente o grupo ótico da
reentrância e remover. Ter o
cuidado de manter a conduta do
cabo na devida posição.
6. Rodar o casquilho da lâmpada para a esquerda e removê-lo do
grupo ótico.

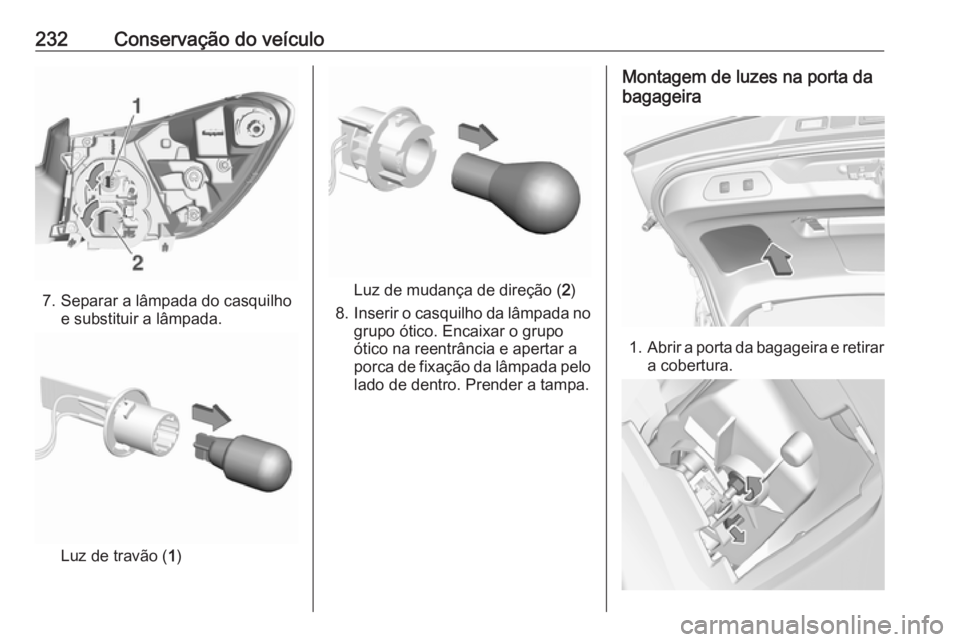

232Conservação do veículo
7. Separar a lâmpada do casquilhoe substituir a lâmpada.
Luz de travão ( 1)
Luz de mudança de direção ( 2)
8. Inserir o casquilho da lâmpada no
grupo ótico. Encaixar o grupo
ótico na reentrância e apertar a
porca de fixação da lâmpada pelo
lado de dentro. Prender a tampa.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
a cobertura.

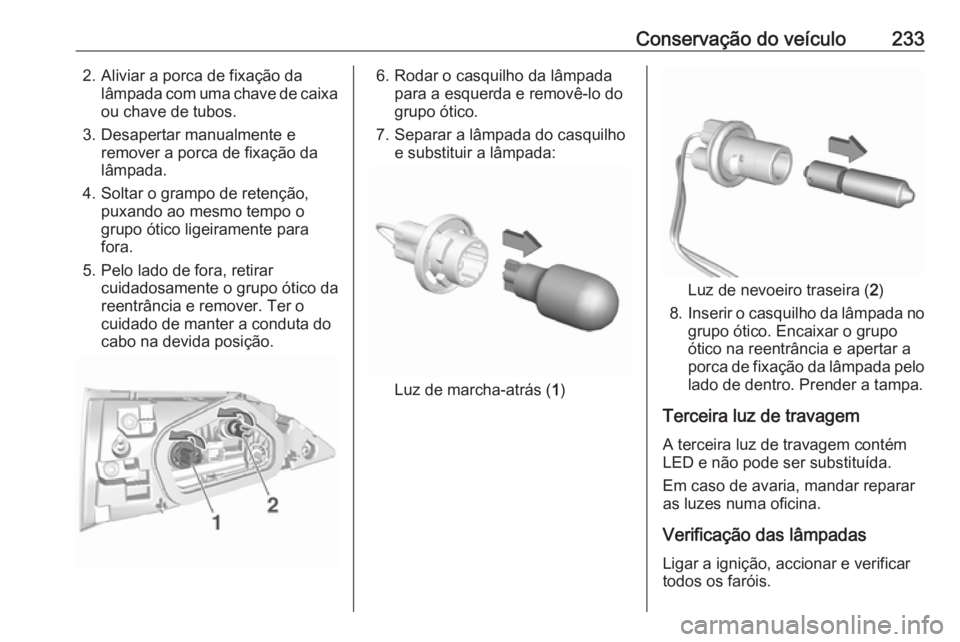

Conservação do veículo2332. Aliviar a porca de fixação dalâmpada com uma chave de caixaou chave de tubos.
3. Desapertar manualmente e remover a porca de fixação da
lâmpada.
4. Soltar o grampo de retenção, puxando ao mesmo tempo o
grupo ótico ligeiramente para fora.
5. Pelo lado de fora, retirar cuidadosamente o grupo ótico da
reentrância e remover. Ter o
cuidado de manter a conduta do
cabo na devida posição.6. Rodar o casquilho da lâmpada para a esquerda e removê-lo do
grupo ótico.
7. Separar a lâmpada do casquilho e substituir a lâmpada:
Luz de marcha-atrás ( 1)
Luz de nevoeiro traseira ( 2)
8. Inserir o casquilho da lâmpada no
grupo ótico. Encaixar o grupo
ótico na reentrância e apertar a
porca de fixação da lâmpada pelo
lado de dentro. Prender a tampa.
Terceira luz de travagem A terceira luz de travagem contém
LED e não pode ser substituída.
Em caso de avaria, mandar reparar
as luzes numa oficina.
Verificação das lâmpadas Ligar a ignição, accionar e verificar
todos os faróis.

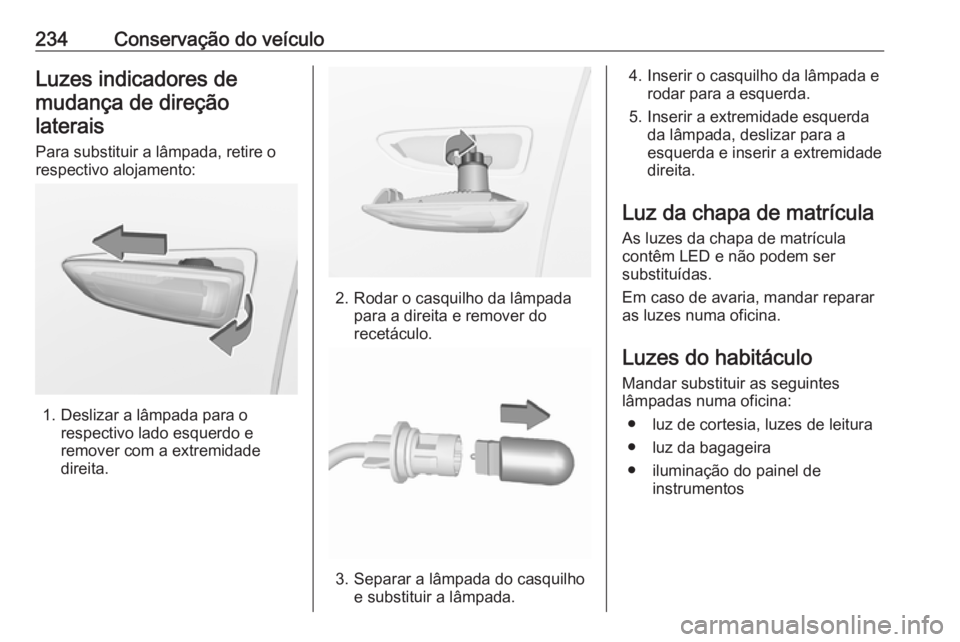

234Conservação do veículoLuzes indicadores demudança de direçãolaterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.
2. Rodar o casquilho da lâmpada para a direita e remover do
recetáculo.
3. Separar a lâmpada do casquilho e substituir a lâmpada.
4. Inserir o casquilho da lâmpada e rodar para a esquerda.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
As luzes da chapa de matrícula
contêm LED e não podem ser
substituídas.
Em caso de avaria, mandar reparar
as luzes numa oficina.
Luzes do habitáculo Mandar substituir as seguintes
lâmpadas numa oficina:
● luz de cortesia, luzes de leitura
● luz da bagageira
● iluminação do painel de instrumentos

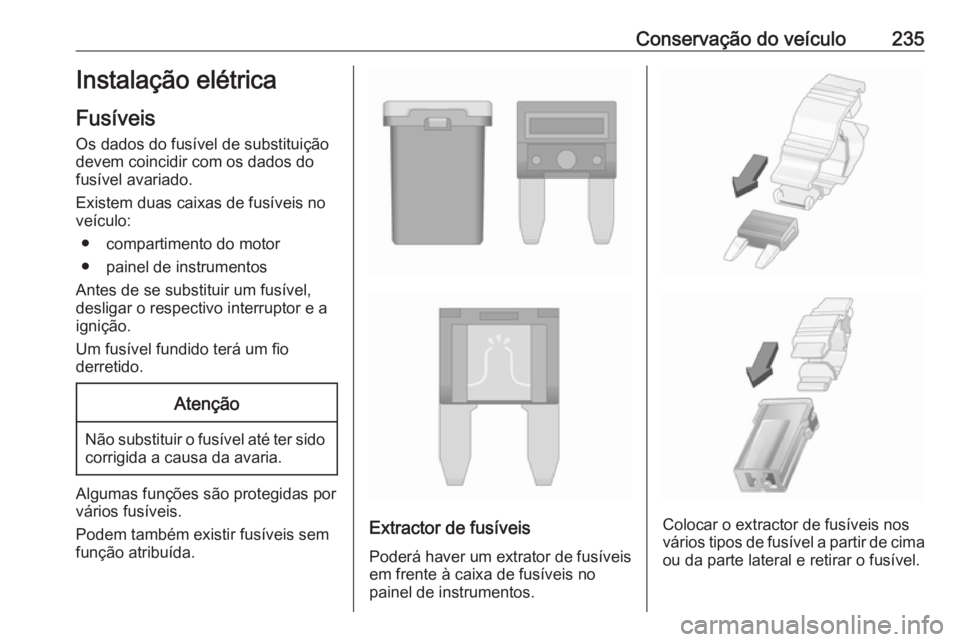

Conservação do veículo235Instalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● compartimento do motor
● painel de instrumentos
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido terá um fio
derretido.Atenção
Não substituir o fusível até ter sido corrigida a causa da avaria.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Poderá haver um extrator de fusíveis
em frente à caixa de fusíveis no
painel de instrumentos.Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.

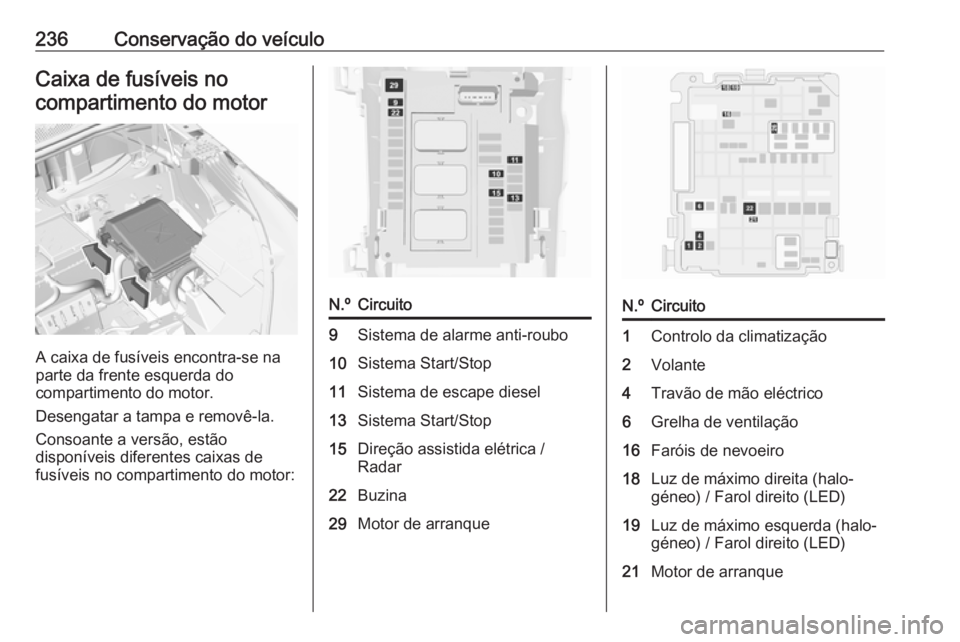

236Conservação do veículoCaixa de fusíveis nocompartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a tampa e removê-la.
Consoante a versão, estão
disponíveis diferentes caixas de
fusíveis no compartimento do motor:
N.ºCircuito9Sistema de alarme anti-roubo10Sistema Start/Stop11Sistema de escape diesel13Sistema Start/Stop15Direção assistida elétrica /
Radar22Buzina29Motor de arranqueN.ºCircuito1Controlo da climatização2Volante4Travão de mão eléctrico6Grelha de ventilação16Faróis de nevoeiro18Luz de máximo direita (halo‐
géneo) / Farol direito (LED)19Luz de máximo esquerda (halo‐
géneo) / Farol direito (LED)21Motor de arranque

Conservação do veículo237N.ºCircuito22Pára-brisas aquecido26Aquecedor adicional / Para-
-brisas aquecido
Depois de substituir os fusíveis
defeituosos, fechar a tampa da caixa
de fusíveis e engatá-la.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

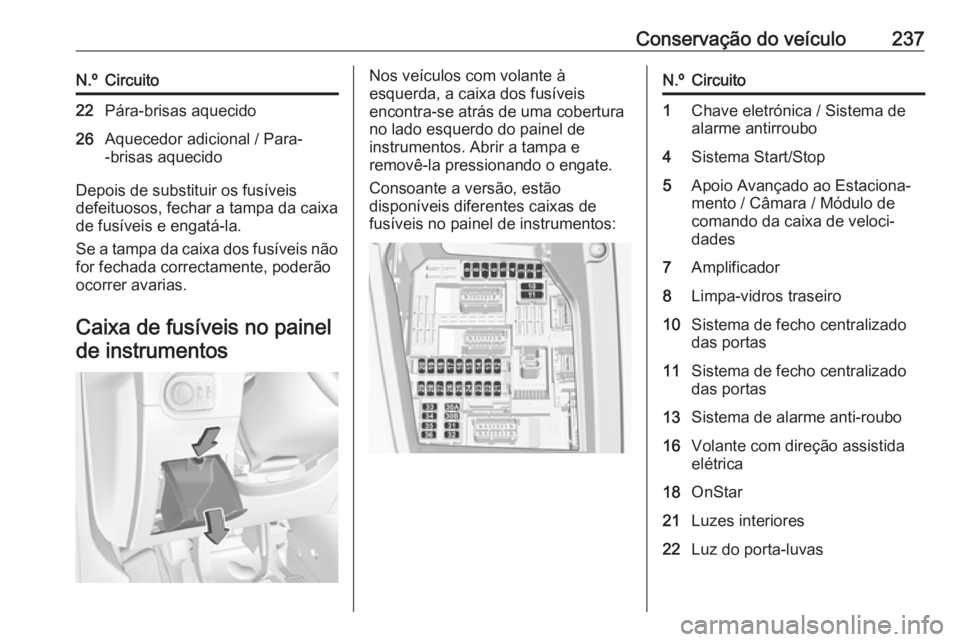

Caixa de fusíveis no painelde instrumentos
Nos veículos com volante à
esquerda, a caixa dos fusíveis
encontra-se atrás de uma cobertura
no lado esquerdo do painel de
instrumentos. Abrir a tampa e
removê-la pressionando o engate.
Consoante a versão, estão
disponíveis diferentes caixas de
fusíveis no painel de instrumentos:N.ºCircuito1Chave eletrónica / Sistema de
alarme antirroubo4Sistema Start/Stop5Apoio Avançado ao Estaciona‐
mento / Câmara / Módulo de
comando da caixa de veloci‐
dades7Amplificador8Limpa-vidros traseiro10Sistema de fecho centralizado
das portas11Sistema de fecho centralizado
das portas13Sistema de alarme anti-roubo16Volante com direção assistida
elétrica18OnStar21Luzes interiores22Luz do porta-luvas

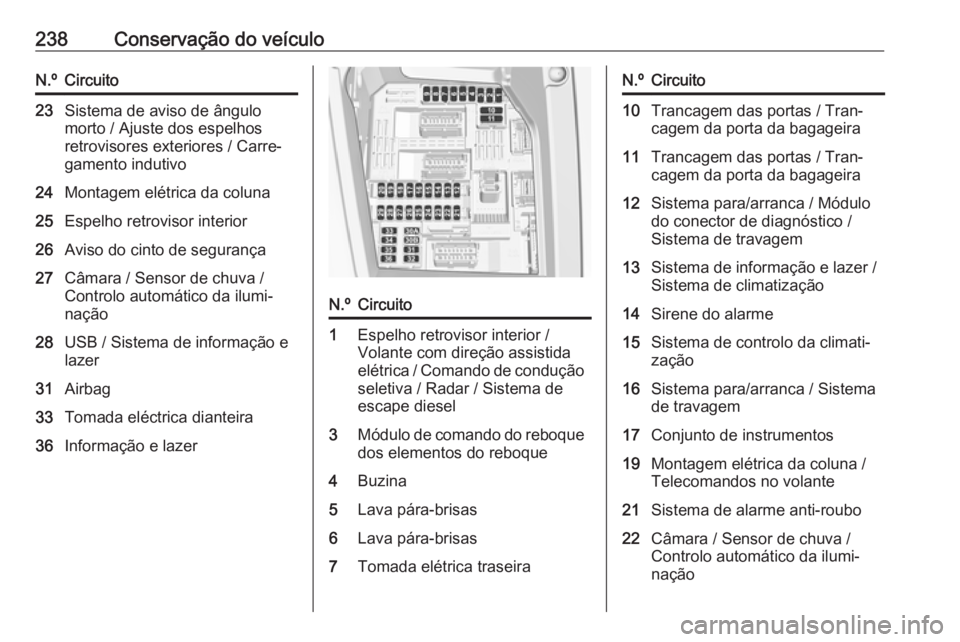

238Conservação do veículoN.ºCircuito23Sistema de aviso de ângulo
morto / Ajuste dos espelhos
retrovisores exteriores / Carre‐
gamento indutivo24Montagem elétrica da coluna25Espelho retrovisor interior26Aviso do cinto de segurança27Câmara / Sensor de chuva /
Controlo automático da ilumi‐
nação28USB / Sistema de informação e
lazer31Airbag33Tomada eléctrica dianteira36Informação e lazerN.ºCircuito1Espelho retrovisor interior /
Volante com direção assistida
elétrica / Comando de condução
seletiva / Radar / Sistema de
escape diesel3Módulo de comando do reboque dos elementos do reboque4Buzina5Lava pára-brisas6Lava pára-brisas7Tomada elétrica traseiraN.ºCircuito10Trancagem das portas / Tran‐
cagem da porta da bagageira11Trancagem das portas / Tran‐
cagem da porta da bagageira12Sistema para/arranca / Módulo
do conector de diagnóstico /
Sistema de travagem13Sistema de informação e lazer /
Sistema de climatização14Sirene do alarme15Sistema de controlo da climati‐
zação16Sistema para/arranca / Sistema
de travagem17Conjunto de instrumentos19Montagem elétrica da coluna /
Telecomandos no volante21Sistema de alarme anti-roubo22Câmara / Sensor de chuva /
Controlo automático da ilumi‐
