OPEL GRANDLAND X 2018.75 Uputstvo za upotrebu (in Serbian)
Manufacturer: OPEL, Model Year: 2018.75, Model line: GRANDLAND X, Model: OPEL GRANDLAND X 2018.75Pages: 281, PDF Size: 7.65 MB
Page 91 of 281

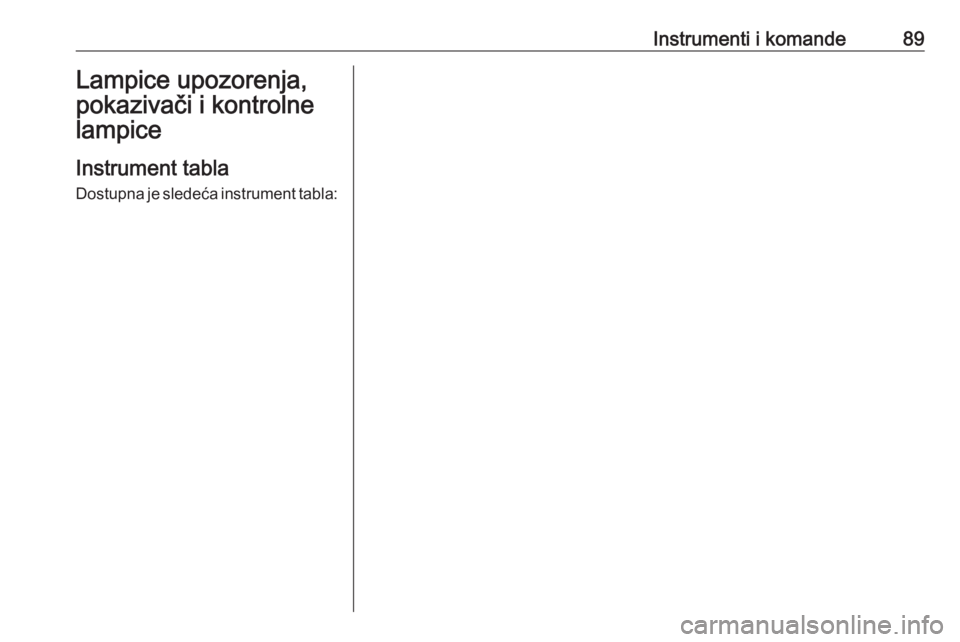

Instrumenti i komande89Lampice upozorenja,
pokazivači i kontrolne lampice

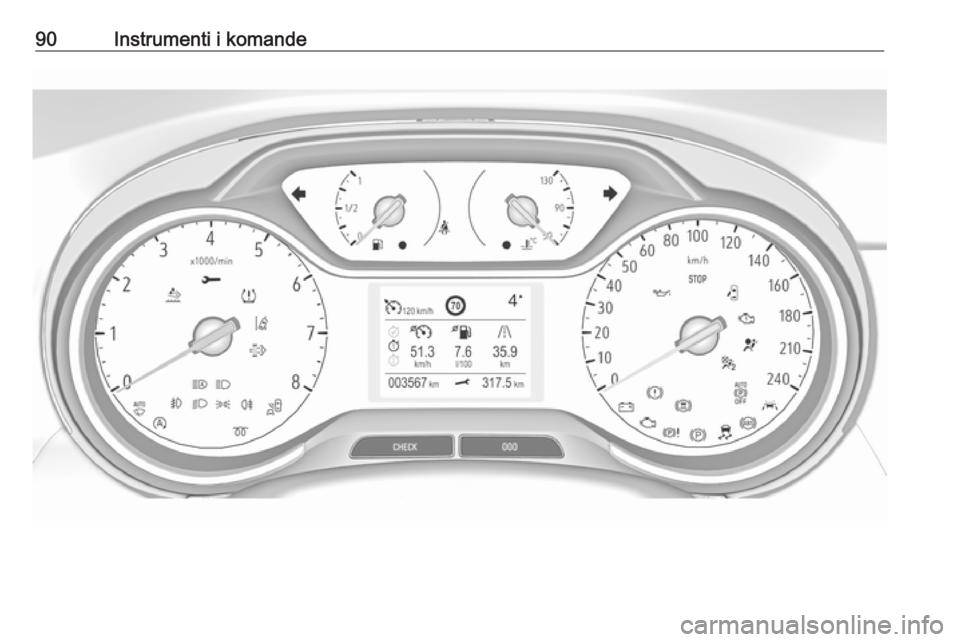

Instrument tabla Dostupna je sledeća instrument tabla:
Page 92 of 281
90Instrumenti i komande
Page 93 of 281

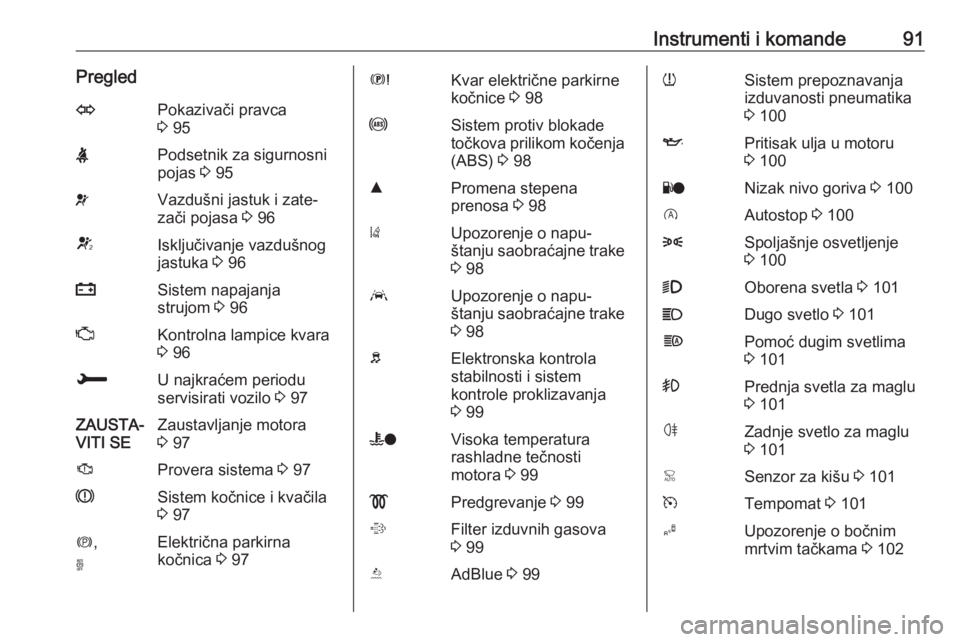

Instrumenti i komande91PregledOPokazivači pravca
3 95XPodsetnik za sigurnosni
pojas 3 95vVazdušni jastuk i zate‐
zači pojasa 3 96VIsključivanje vazdušnog
jastuka 3 96pSistem napajanja
strujom 3 96ZKontrolna lampice kvara
3 96HU najkraćem periodu
servisirati vozilo 3 97ZAUSTA‐
VITI SEZaustavljanje motora
3 97JProvera sistema 3 97RSistem kočnice i kvačila
3 97m ,
oElektrična parkirna
kočnica 3 97EKvar električne parkirne
kočnice 3 98uSistem protiv blokade
točkova prilikom kočenja
(ABS) 3 98RPromena stepena
prenosa 3 98)Upozorenje o napu‐
štanju saobraćajne trake 3 98LUpozorenje o napu‐
štanju saobraćajne trake
3 98bElektronska kontrola
stabilnosti i sistem
kontrole proklizavanja
3 99WoVisoka temperatura
rashladne tečnosti
motora 3 99!Predgrevanje 3 99%Filter izduvnih gasova
3 99YAdBlue 3 99wSistem prepoznavanja
izduvanosti pneumatika
3 100IPritisak ulja u motoru
3 100YoNizak nivo goriva 3 100DAutostop 3 1008Spoljašnje osvetljenje
3 1009Oborena svetla 3 101CDugo svetlo 3 101fPomoć dugim svetlima
3 101>Prednja svetla za maglu
3 101øZadnje svetlo za maglu
3 101
Page 94 of 281

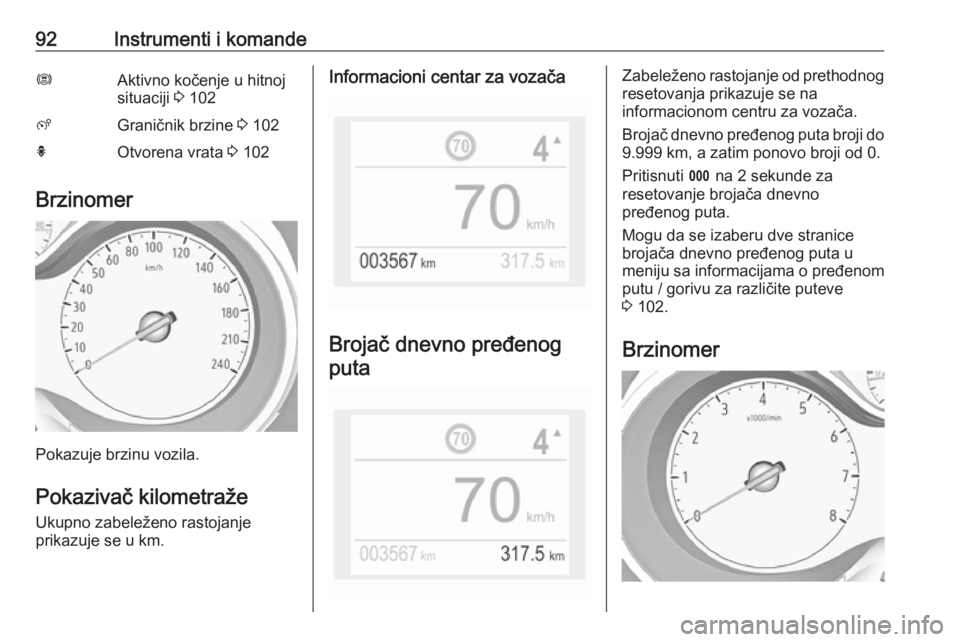

92Instrumenti i komandeØAktivno kočenje u hitnoj
situaciji 3 102ßGraničnik brzine 3 102hOtvorena vrata 3 102
Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže Ukupno zabeleženo rastojanje
prikazuje se u km.
Informacioni centar za vozača
Brojač dnevno pređenog
puta
Zabeleženo rastojanje od prethodnog resetovanja prikazuje se na
informacionom centru za vozača.
Brojač dnevno pređenog puta broji do 9.999 km, a zatim ponovo broji od 0.
Pritisnuti L na 2 sekunde za
resetovanje brojača dnevno
pređenog puta.
Mogu da se izaberu dve stranice
brojača dnevno pređenog puta u
meniju sa informacijama o pređenom
putu / gorivu za različite puteve
3 102.
Brzinomer
Page 95 of 281

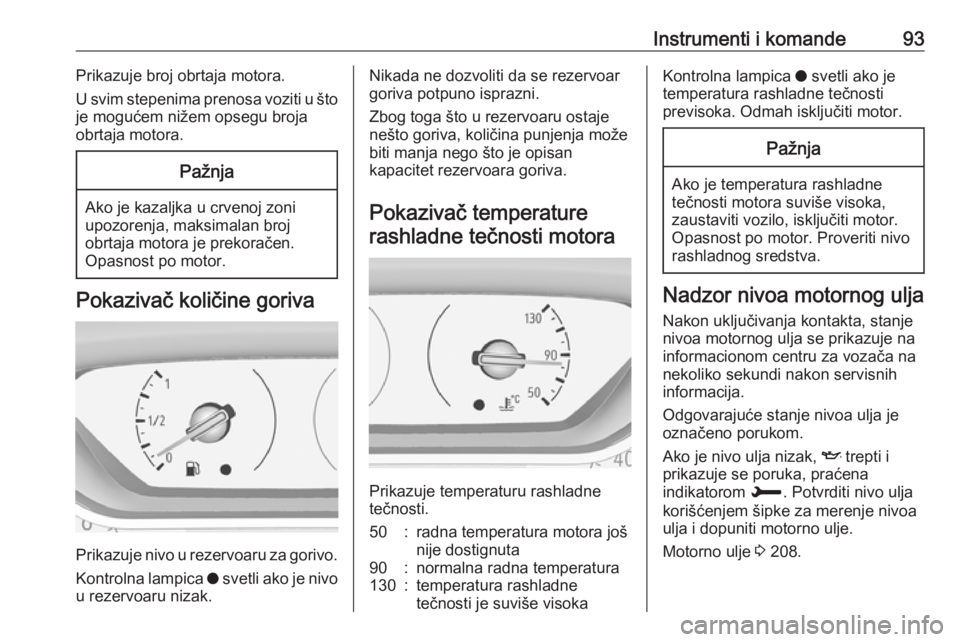

Instrumenti i komande93Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo u rezervoaru za gorivo.
Kontrolna lampica o svetli ako je nivo
u rezervoaru nizak.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara goriva.
Pokazivač temperaturerashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
50:radna temperatura motora još
nije dostignuta90:normalna radna temperatura130:temperatura rashladne
tečnosti je suviše visokaKontrolna lampica o svetli ako je
temperatura rashladne tečnosti
previsoka. Odmah isključiti motor.Pažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Nadzor nivoa motornog ulja
Nakon uključivanja kontakta, stanje
nivoa motornog ulja se prikazuje na
informacionom centru za vozača na
nekoliko sekundi nakon servisnih
informacija.
Odgovarajuće stanje nivoa ulja je
označeno porukom.
Ako je nivo ulja nizak, I trepti i
prikazuje se poruka, praćena
indikatorom H. Potvrditi nivo ulja
korišćenjem šipke za merenje nivoa ulja i dopuniti motorno ulje.
Motorno ulje 3 208.
Page 96 of 281

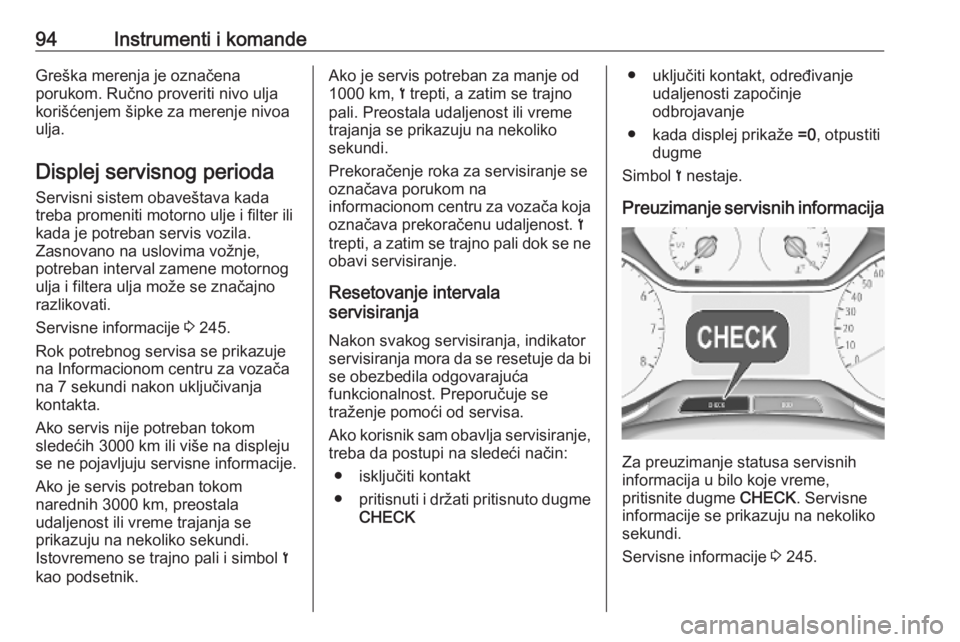

94Instrumenti i komandeGreška merenja je označena
porukom. Ručno proveriti nivo ulja
korišćenjem šipke za merenje nivoa ulja.
Displej servisnog perioda Servisni sistem obaveštava kada
treba promeniti motorno ulje i filter ili
kada je potreban servis vozila.
Zasnovano na uslovima vožnje,
potreban interval zamene motornog
ulja i filtera ulja može se značajno
razlikovati.
Servisne informacije 3 245.
Rok potrebnog servisa se prikazuje
na Informacionom centru za vozača
na 7 sekundi nakon uključivanja
kontakta.
Ako servis nije potreban tokom
sledećih 3000 km ili više na displeju
se ne pojavljuju servisne informacije.
Ako je servis potreban tokom
narednih 3000 km, preostala
udaljenost ili vreme trajanja se
prikazuju na nekoliko sekundi.
Istovremeno se trajno pali i simbol <
kao podsetnik.Ako je servis potreban za manje od
1000 km, < trepti, a zatim se trajno
pali. Preostala udaljenost ili vreme
trajanja se prikazuju na nekoliko
sekundi.
Prekoračenje roka za servisiranje se označava porukom na
informacionom centru za vozača koja označava prekoračenu udaljenost. <
trepti, a zatim se trajno pali dok se ne
obavi servisiranje.
Resetovanje intervala
servisiranja
Nakon svakog servisiranja, indikator
servisiranja mora da se resetuje da bi
se obezbedila odgovarajuća
funkcionalnost. Preporučuje se
traženje pomoći od servisa.
Ako korisnik sam obavlja servisiranje,
treba da postupi na sledeći način:
● isključiti kontakt
● pritisnuti i držati pritisnuto dugme
CHECK● uključiti kontakt, određivanje udaljenosti započinje
odbrojavanje
● kada displej prikaže =0, otpustiti
dugme
Simbol < nestaje.
Preuzimanje servisnih informacija
Za preuzimanje statusa servisnih
informacija u bilo koje vreme,
pritisnite dugme CHECK. Servisne
informacije se prikazuju na nekoliko
sekundi.
Servisne informacije 3 245.
Page 97 of 281

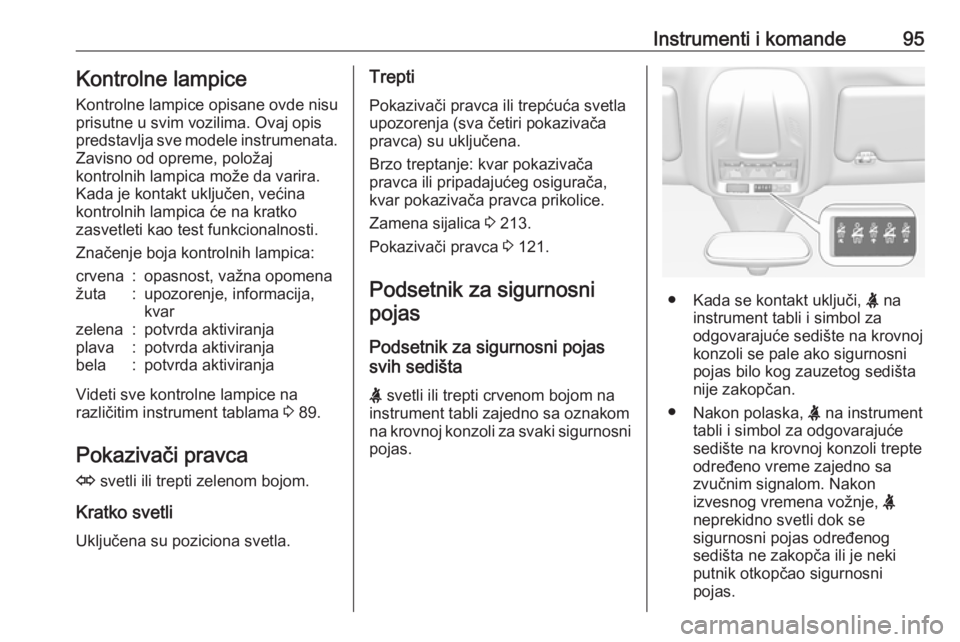

Instrumenti i komande95Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna opomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja
Videti sve kontrolne lampice na
različitim instrument tablama 3 89.
Pokazivači pravca
O svetli ili trepti zelenom bojom.
Kratko svetli Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili trepćuća svetla
upozorenja (sva četiri pokazivača
pravca) su uključena.
Brzo treptanje: kvar pokazivača
pravca ili pripadajućeg osigurača,
kvar pokazivača pravca prikolice.
Zamena sijalica 3 213.
Pokazivači pravca 3 121.
Podsetnik za sigurnosni pojas
Podsetnik za sigurnosni pojas
svih sedišta
X svetli ili trepti crvenom bojom na
instrument tabli zajedno sa oznakom
na krovnoj konzoli za svaki sigurnosni
pojas.
● Kada se kontakt uključi, X na
instrument tabli i simbol za
odgovarajuće sedište na krovnoj
konzoli se pale ako sigurnosni
pojas bilo kog zauzetog sedišta
nije zakopčan.
● Nakon polaska, X na instrument
tabli i simbol za odgovarajuće
sedište na krovnoj konzoli trepte
određeno vreme zajedno sa
zvučnim signalom. Nakon
izvesnog vremena vožnje, X
neprekidno svetli dok se
sigurnosni pojas određenog
sedišta ne zakopča ili je neki
putnik otkopčao sigurnosni
pojas.
Page 98 of 281

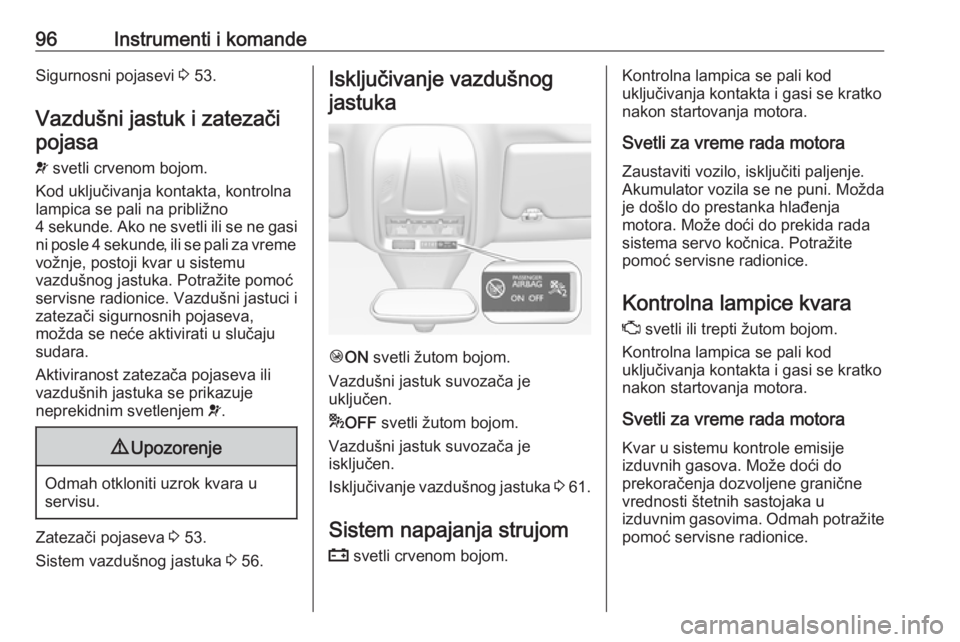

96Instrumenti i komandeSigurnosni pojasevi 3 53.
Vazdušni jastuk i zatezači pojasa
v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno
4 sekunde. Ako ne svetli ili se ne gasi
ni posle 4 sekunde, ili se pali za vreme vožnje, postoji kvar u sistemu
vazdušnog jastuka. Potražite pomoć
servisne radionice. Vazdušni jastuci i
zatezači sigurnosnih pojaseva,
možda se neće aktivirati u slučaju
sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva 3 53.
Sistem vazdušnog jastuka 3 56.
Isključivanje vazdušnog
jastuka
Ó ON svetli žutom bojom.
Vazdušni jastuk suvozača je
uključen.
* OFF svetli žutom bojom.
Vazdušni jastuk suvozača je
isključen.
Isključivanje vazdušnog jastuka 3 61.
Sistem napajanja strujom p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Svetli za vreme rada motora Zaustaviti vozilo, isključiti paljenje.Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražite pomoć servisne radionice.
Kontrolna lampice kvara
Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Svetli za vreme rada motora
Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite pomoć servisne radionice.
Page 99 of 281

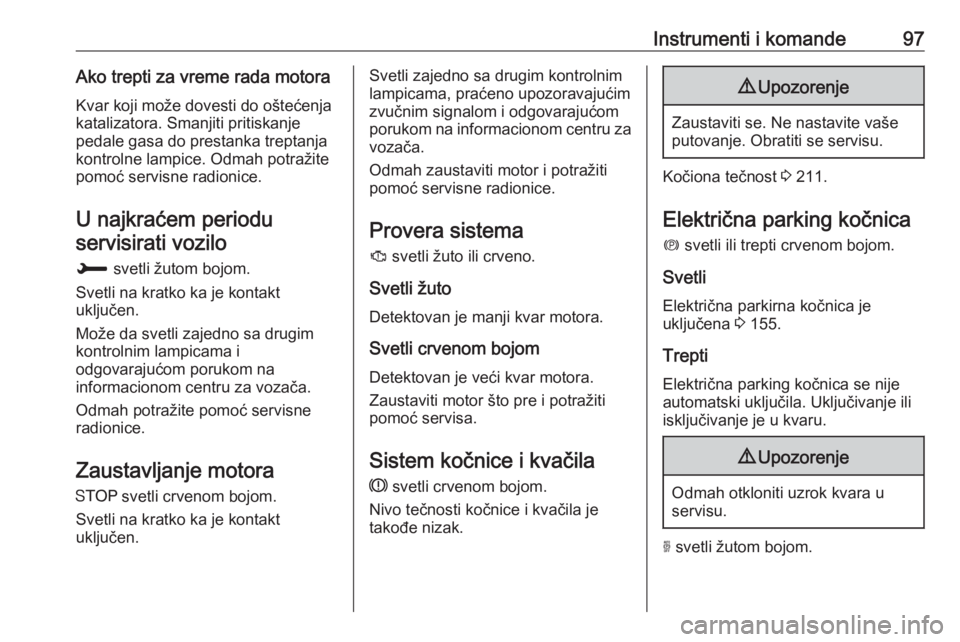

Instrumenti i komande97Ako trepti za vreme rada motora
Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.
U najkraćem perioduservisirati vozilo
H svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Može da svetli zajedno sa drugim
kontrolnim lampicama i
odgovarajućom porukom na
informacionom centru za vozača.
Odmah potražite pomoć servisne
radionice.
Zaustavljanje motora
Y svetli crvenom bojom.
Svetli na kratko ka je kontakt
uključen.Svetli zajedno sa drugim kontrolnim
lampicama, praćeno upozoravajućim
zvučnim signalom i odgovarajućom
porukom na informacionom centru za vozača.
Odmah zaustaviti motor i potražiti
pomoć servisne radionice.
Provera sistema
J svetli žuto ili crveno.
Svetli žuto
Detektovan je manji kvar motora.
Svetli crvenom bojom
Detektovan je veći kvar motora.
Zaustaviti motor što pre i potražiti
pomoć servisa.
Sistem kočnice i kvačila R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
takođe nizak.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Kočiona tečnost 3 211.
Električna parking kočnica
m svetli ili trepti crvenom bojom.
Svetli
Električna parkirna kočnica je
uključena 3 155.
Trepti Električna parking kočnica se nije
automatski uključila. Uključivanje ili
isključivanje je u kvaru.
9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
o svetli žutom bojom.
Page 100 of 281

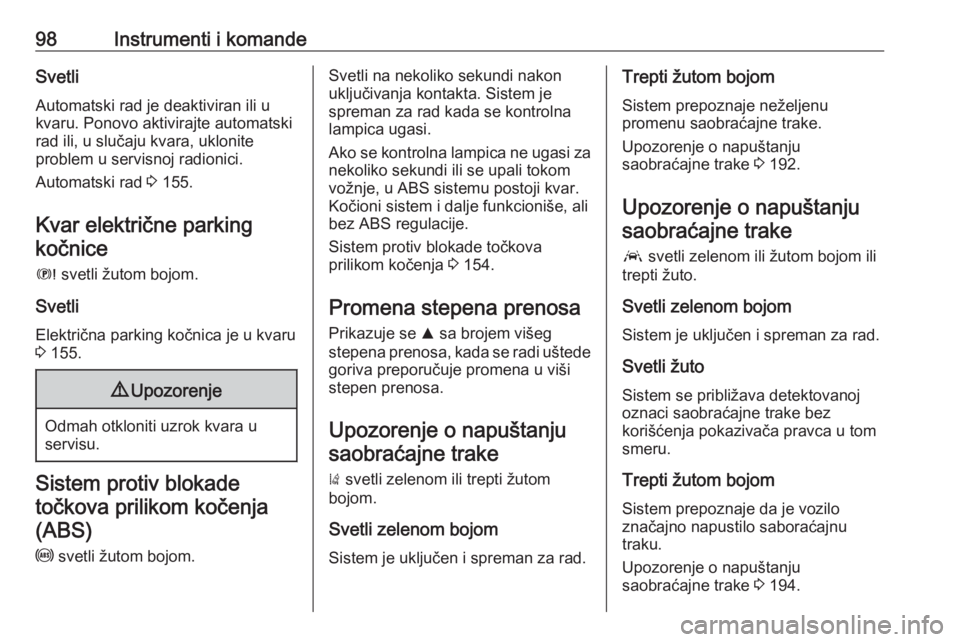

98Instrumenti i komandeSvetliAutomatski rad je deaktiviran ili ukvaru. Ponovo aktivirajte automatski
rad ili, u slučaju kvara, uklonite
problem u servisnoj radionici.
Automatski rad 3 155.
Kvar električne parking kočnice
E svetli žutom bojom.
Svetli Električna parking kočnica je u kvaru3 155.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja
(ABS)
u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se kontrolna lampica ne ugasi za
nekoliko sekundi ili se upali tokom
vožnje, u ABS sistemu postoji kvar.
Kočioni sistem i dalje funkcioniše, ali
bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 154.
Promena stepena prenosa
Prikazuje se R sa brojem višeg
stepena prenosa, kada se radi uštede goriva preporučuje promena u viši
stepen prenosa.
Upozorenje o napuštanjusaobraćajne trake
) svetli zelenom ili trepti žutom
bojom.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.Trepti žutom bojom
Sistem prepoznaje neželjenu
promenu saobraćajne trake.
Upozorenje o napuštanju
saobraćajne trake 3 192.
Upozorenje o napuštanju saobraćajne trake
a svetli zelenom ili žutom bojom ili
trepti žuto.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.
Svetli žuto
Sistem se približava detektovanoj
oznaci saobraćajne trake bez
korišćenja pokazivača pravca u tom
smeru.
Trepti žutom bojom
Sistem prepoznaje da je vozilo
značajno napustilo saboraćajnu
traku.
Upozorenje o napuštanju
saobraćajne trake 3 194.
