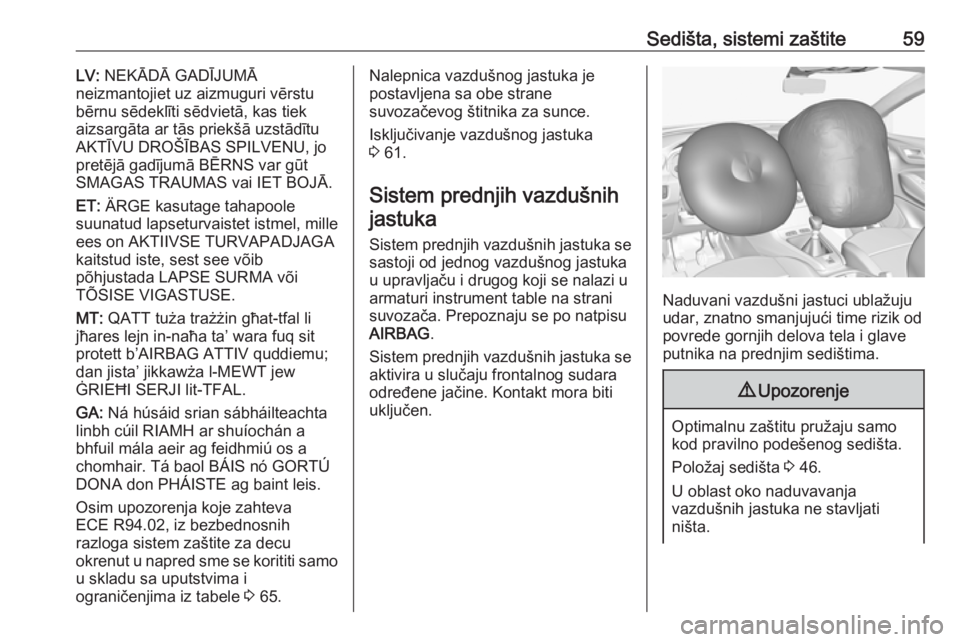

Page 61 of 281
Sedišta, sistemi zaštite59LV: NEKĀDĀ GADĪJUMĀ
neizmantojiet uz aizmuguri vērstu bērnu sēdeklīti sēdvietā, kas tiek
aizsargāta ar tās priekšā uzstādītu AKTĪVU DROŠĪBAS SPILVENU, jopretējā gadījumā BĒRNS var gūt
SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib
põhjustada LAPSE SURMA või
TÕSISE VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Osim upozorenja koje zahteva
ECE R94.02, iz bezbednosnih
razloga sistem zaštite za decu
okrenut u napred sme se korititi samo
u skladu sa uputstvima i
ograničenjima iz tabele 3 65.Nalepnica vazdušnog jastuka je
postavljena sa obe strane
suvozačevog štitnika za sunce.
Isključivanje vazdušnog jastuka
3 61.
Sistem prednjih vazdušnih jastuka
Sistem prednjih vazdušnih jastuka se
sastoji od jednog vazdušnog jastuka
u upravljaču i drugog koji se nalazi u
armaturi instrument table na strani
suvozača. Prepoznaju se po natpisu
AIRBAG .
Sistem prednjih vazdušnih jastuka se aktivira u slučaju frontalnog sudara
određene jačine. Kontakt mora biti
uključen.
Naduvani vazdušni jastuci ublažuju
udar, znatno smanjujući time rizik od
povrede gornjih delova tela i glave
putnika na prednjim sedištima.
9 Upozorenje
Optimalnu zaštitu pružaju samo
kod pravilno podešenog sedišta.
Položaj sedišta 3 46.
U oblast oko naduvavanja
vazdušnih jastuka ne stavljati
ništa.

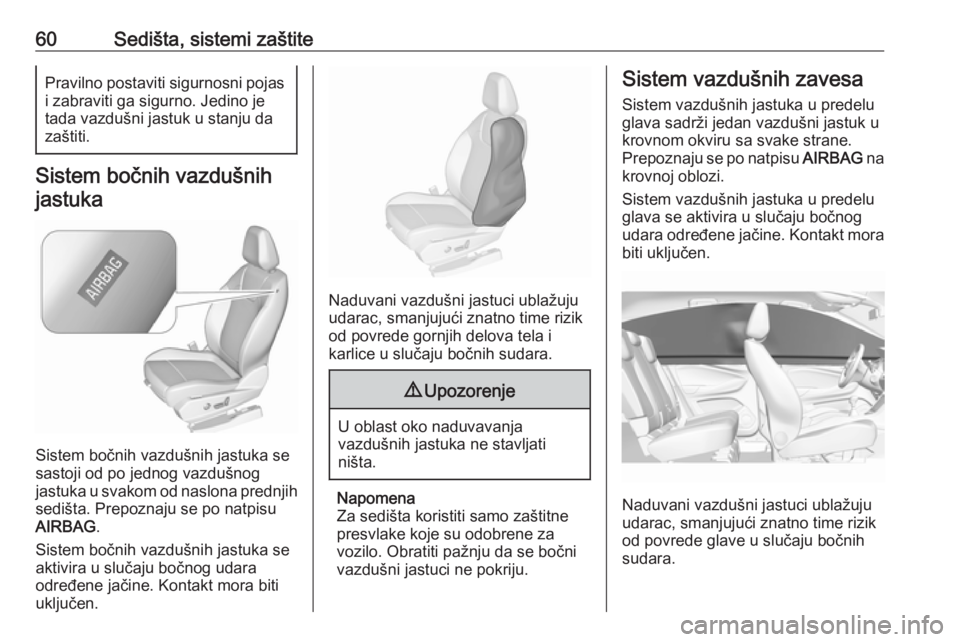

Page 62 of 281
60Sedišta, sistemi zaštitePravilno postaviti sigurnosni pojasi zabraviti ga sigurno. Jedino je
tada vazdušni jastuk u stanju da zaštiti.
Sistem bočnih vazdušnih
jastuka
Sistem bočnih vazdušnih jastuka se
sastoji od po jednog vazdušnog
jastuka u svakom od naslona prednjih sedišta. Prepoznaju se po natpisuAIRBAG .
Sistem bočnih vazdušnih jastuka se
aktivira u slučaju bočnog udara
određene jačine. Kontakt mora biti
uključen.
Naduvani vazdušni jastuci ublažuju
udarac, smanjujući znatno time rizik
od povrede gornjih delova tela i
karlice u slučaju bočnih sudara.
9 Upozorenje
U oblast oko naduvavanja
vazdušnih jastuka ne stavljati
ništa.
Napomena
Za sedišta koristiti samo zaštitne
presvlake koje su odobrene za
vozilo. Obratiti pažnju da se bočni
vazdušni jastuci ne pokriju.
Sistem vazdušnih zavesa
Sistem vazdušnih jastuka u predelu
glava sadrži jedan vazdušni jastuk u
krovnom okviru sa svake strane.
Prepoznaju se po natpisu AIRBAG na
krovnoj oblozi.
Sistem vazdušnih jastuka u predelu glava se aktivira u slučaju bočnog
udara određene jačine. Kontakt mora
biti uključen.
Naduvani vazdušni jastuci ublažuju
udarac, smanjujući znatno time rizik
od povrede glave u slučaju bočnih
sudara.

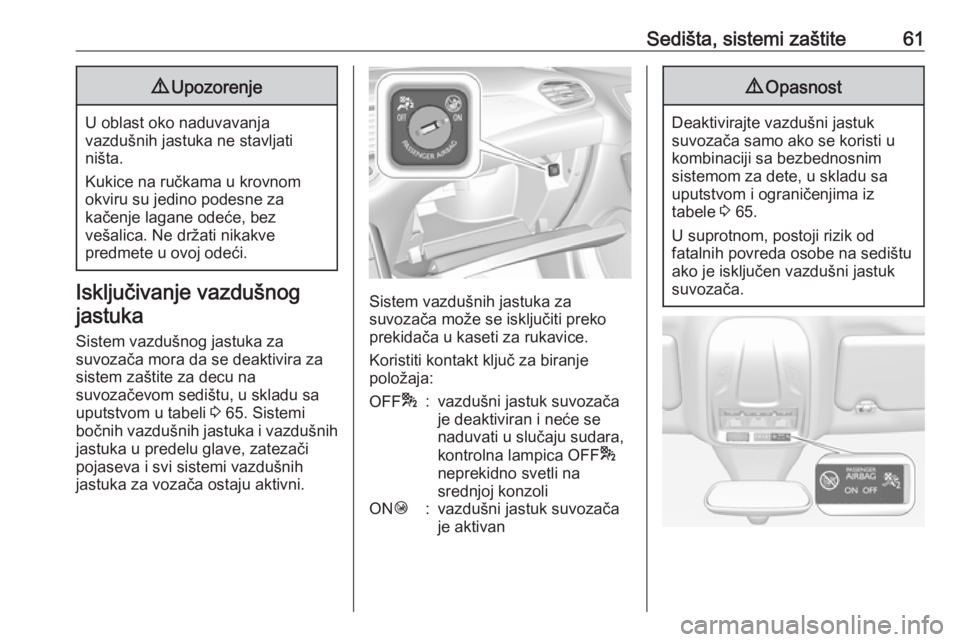

Page 63 of 281
Sedišta, sistemi zaštite619Upozorenje
U oblast oko naduvavanja
vazdušnih jastuka ne stavljati
ništa.
Kukice na ručkama u krovnom
okviru su jedino podesne za
kačenje lagane odeće, bez
vešalica. Ne držati nikakve
predmete u ovoj odeći.
Isključivanje vazdušnog
jastuka
Sistem vazdušnog jastuka za
suvozača mora da se deaktivira za
sistem zaštite za decu na
suvozačevom sedištu, u skladu sa uputstvom u tabeli 3 65. Sistemi
bočnih vazdušnih jastuka i vazdušnih
jastuka u predelu glave, zatezači
pojaseva i svi sistemi vazdušnih
jastuka za vozača ostaju aktivni.Sistem vazdušnih jastuka za
suvozača može se isključiti preko
prekidača u kaseti za rukavice.
Koristiti kontakt ključ za biranje
položaja:
OFF *:vazdušni jastuk suvozača
je deaktiviran i neće se
naduvati u slučaju sudara,
kontrolna lampica OFF *
neprekidno svetli na
srednjoj konzoliON Ó:vazdušni jastuk suvozača
je aktivan9 Opasnost
Deaktivirajte vazdušni jastuk
suvozača samo ako se koristi u
kombinaciji sa bezbednosnim
sistemom za dete, u skladu sa
uputstvom i ograničenjima iz
tabele 3 65.
U suprotnom, postoji rizik od
fatalnih povreda osobe na sedištu
ako je isključen vazdušni jastuk
suvozača.

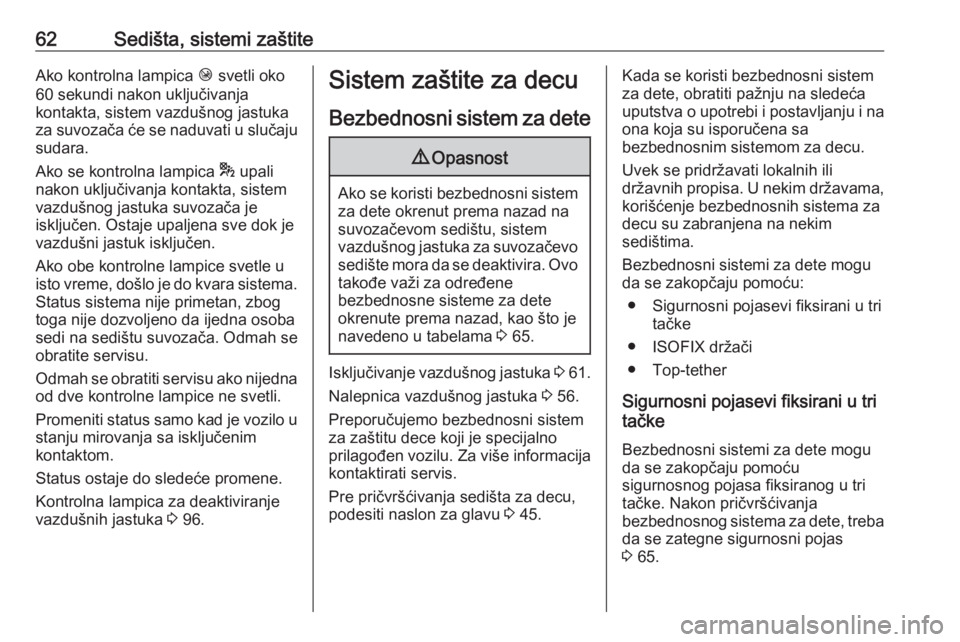

Page 64 of 281
62Sedišta, sistemi zaštiteAko kontrolna lampica Ó svetli oko
60 sekundi nakon uključivanja
kontakta, sistem vazdušnog jastuka
za suvozača će se naduvati u slučaju sudara.
Ako se kontrolna lampica * upali
nakon uključivanja kontakta, sistem vazdušnog jastuka suvozača je
isključen. Ostaje upaljena sve dok je
vazdušni jastuk isključen.
Ako obe kontrolne lampice svetle u
isto vreme, došlo je do kvara sistema.
Status sistema nije primetan, zbog
toga nije dozvoljeno da ijedna osoba
sedi na sedištu suvozača. Odmah se
obratite servisu.
Odmah se obratiti servisu ako nijedna
od dve kontrolne lampice ne svetli.
Promeniti status samo kad je vozilo u
stanju mirovanja sa isključenim
kontaktom.
Status ostaje do sledeće promene.
Kontrolna lampica za deaktiviranje
vazdušnih jastuka 3 96.Sistem zaštite za decu
Bezbednosni sistem za dete9 Opasnost
Ako se koristi bezbednosni sistem
za dete okrenut prema nazad na
suvozačevom sedištu, sistem
vazdušnog jastuka za suvozačevo sedište mora da se deaktivira. Ovotakođe važi za određene
bezbednosne sisteme za dete
okrenute prema nazad, kao što je
navedeno u tabelama 3 65.
Isključivanje vazdušnog jastuka 3 61.
Nalepnica vazdušnog jastuka 3 56.
Preporučujemo bezbednosni sistem
za zaštitu dece koji je specijalno prilagođen vozilu. Za više informacija kontaktirati servis.
Pre pričvršćivanja sedišta za decu,
podesiti naslon za glavu 3 45.
Kada se koristi bezbednosni sistem
za dete, obratiti pažnju na sledeća
uputstva o upotrebi i postavljanju i na
ona koja su isporučena sa
bezbednosnim sistemom za decu.
Uvek se pridržavati lokalnih ili
državnih propisa. U nekim državama, korišćenje bezbednosnih sistema za
decu su zabranjena na nekim
sedištima.
Bezbednosni sistemi za dete mogu
da se zakopčaju pomoću:
● Sigurnosni pojasevi fiksirani u tri tačke
● ISOFIX držači
● Top-tether
Sigurnosni pojasevi fiksirani u tri
tačke
Bezbednosni sistemi za dete mogu
da se zakopčaju pomoću
sigurnosnog pojasa fiksiranog u tri
tačke. Nakon pričvršćivanja
bezbednosnog sistema za dete, treba
da se zategne sigurnosni pojas
3 65.

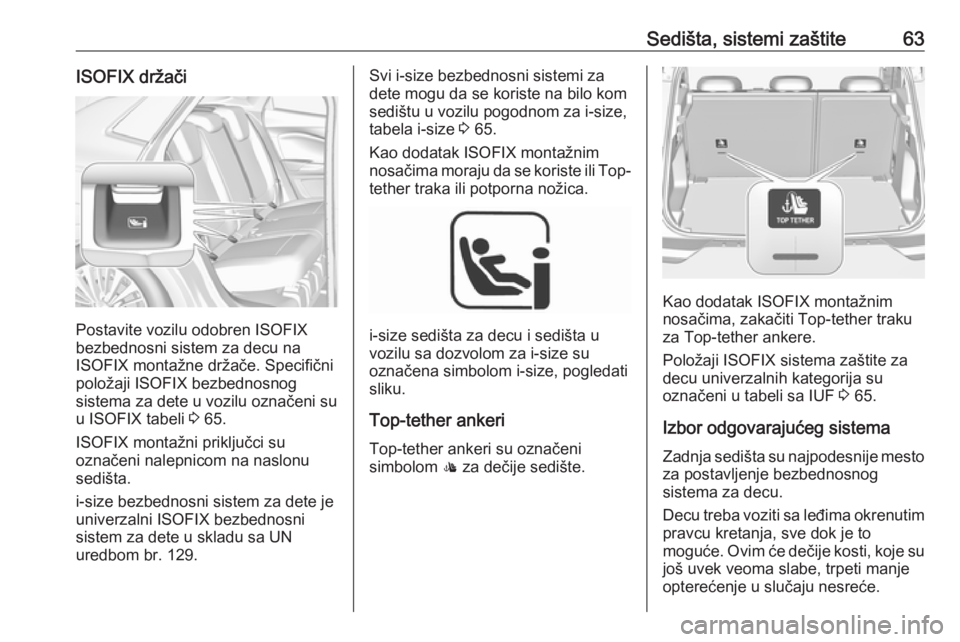

Page 65 of 281
Sedišta, sistemi zaštite63ISOFIX držači
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX bezbednosnog
sistema za dete u vozilu označeni su
u ISOFIX tabeli 3 65.
ISOFIX montažni priključci su
označeni nalepnicom na naslonu
sedišta.
i-size bezbednosni sistem za dete je
univerzalni ISOFIX bezbednosni
sistem za dete u skladu sa UN
uredbom br. 129.
Svi i-size bezbednosni sistemi za dete mogu da se koriste na bilo kom
sedištu u vozilu pogodnom za i-size,
tabela i-size 3 65.
Kao dodatak ISOFIX montažnim
nosačima moraju da se koriste ili Top- tether traka ili potporna nožica.
i-size sedišta za decu i sedišta u
vozilu sa dozvolom za i-size su
označena simbolom i-size, pogledati
sliku.
Top-tether ankeri
Top-tether ankeri su označeni
simbolom : za dečije sedište.
Kao dodatak ISOFIX montažnim
nosačima, zakačiti Top-tether traku
za Top-tether ankere.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF 3 65.
Izbor odgovarajućeg sistema Zadnja sedišta su najpodesnije mesto
za postavljenje bezbednosnog
sistema za decu.
Decu treba voziti sa leđima okrenutim pravcu kretanja, sve dok je to
moguće. Ovim će dečije kosti, koje su
još uvek veoma slabe, trpeti manje
opterećenje u slučaju nesreće.

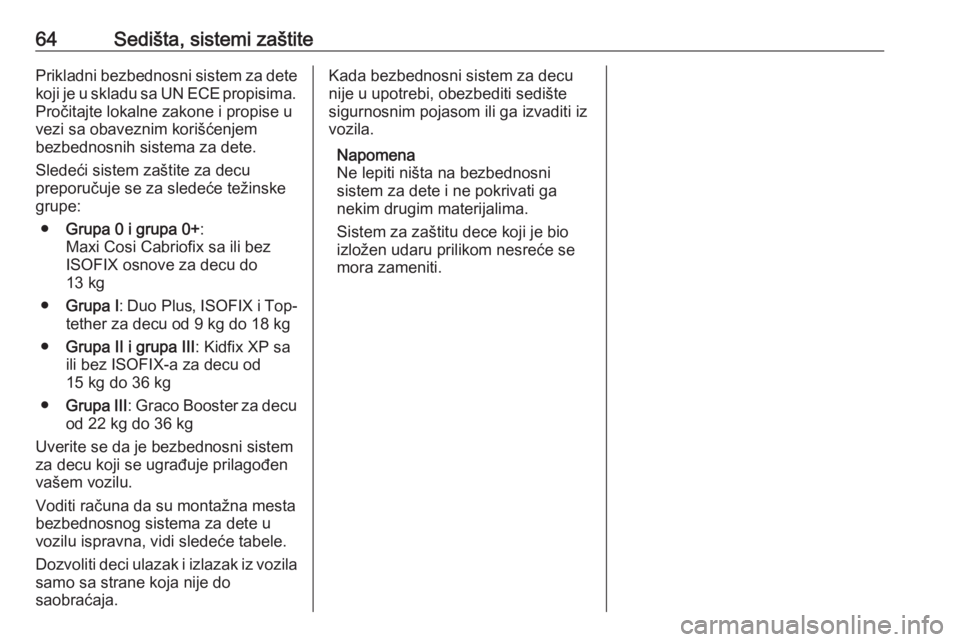

Page 66 of 281
64Sedišta, sistemi zaštitePrikladni bezbednosni sistem za dete
koji je u skladu sa UN ECE propisima. Pročitajte lokalne zakone i propise u
vezi sa obaveznim korišćenjem
bezbednosnih sistema za dete.
Sledeći sistem zaštite za decu
preporučuje se za sledeće težinske
grupe:
● Grupa 0 i grupa 0+ :
Maxi Cosi Cabriofix sa ili bez
ISOFIX osnove za decu do
13 kg
● Grupa I : Duo Plus, ISOFIX i Top-
tether za decu od 9 kg do 18 kg
● Grupa II i grupa III : Kidfix XP sa
ili bez ISOFIX-a za decu od
15 kg do 36 kg
● Grupa III : Graco Booster za decu
od 22 kg do 36 kg
Uverite se da je bezbednosni sistem
za decu koji se ugrađuje prilagođen
vašem vozilu.
Voditi računa da su montažna mesta bezbednosnog sistema za dete u
vozilu ispravna, vidi sledeće tabele.
Dozvoliti deci ulazak i izlazak iz vozila samo sa strane koja nije do
saobraćaja.Kada bezbednosni sistem za decu
nije u upotrebi, obezbediti sedište
sigurnosnim pojasom ili ga izvaditi iz
vozila.
Napomena
Ne lepiti ništa na bezbednosni
sistem za dete i ne pokrivati ga
nekim drugim materijalima.
Sistem za zaštitu dece koji je bio
izložen udaru prilikom nesreće se
mora zameniti.
Page 67 of 281

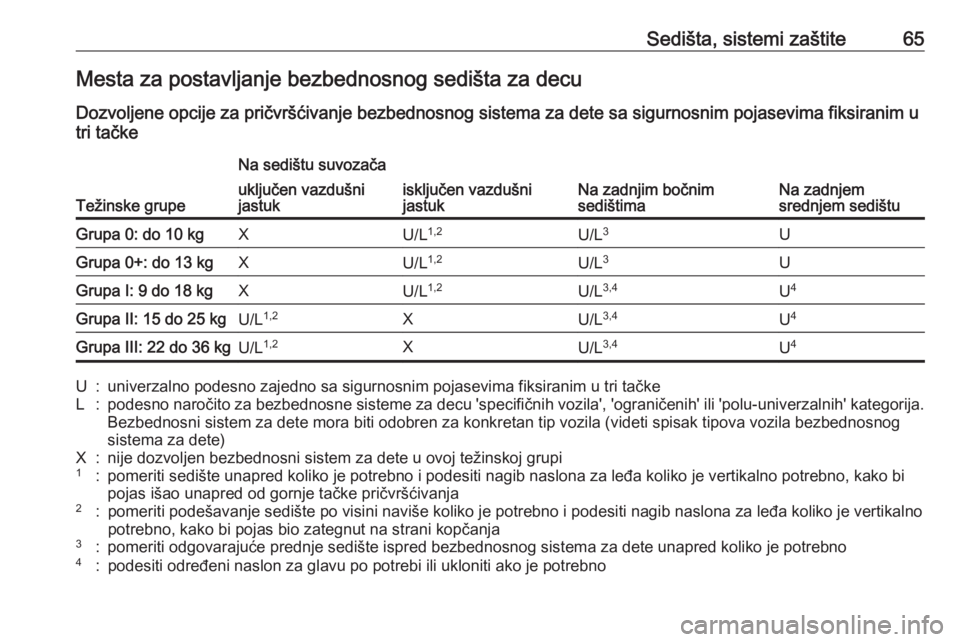

Sedišta, sistemi zaštite65Mesta za postavljanje bezbednosnog sedišta za decu
Dozvoljene opcije za pričvršćivanje bezbednosnog sistema za dete sa sigurnosnim pojasevima fiksiranim u
tri tačke
Težinske grupe
Na sedištu suvozača
Na zadnjim bočnim
sedištimaNa zadnjem
srednjem sedištu
uključen vazdušni
jastukisključen vazdušni
jastukGrupa 0: do 10 kgXU/L 1,2U/L3UGrupa 0+: do 13 kgXU/L 1,2U/L3UGrupa I: 9 do 18 kgXU/L1,2U/L3,4U4Grupa II: 15 do 25 kgU/L 1,2XU/L3,4U4Grupa III: 22 do 36 kgU/L 1,2XU/L3,4U4U:univerzalno podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačkeL:podesno naročito za bezbednosne sisteme za decu 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
Bezbednosni sistem za dete mora biti odobren za konkretan tip vozila (videti spisak tipova vozila bezbednosnog
sistema za dete)X:nije dozvoljen bezbednosni sistem za dete u ovoj težinskoj grupi1:pomeriti sedište unapred koliko je potrebno i podesiti nagib naslona za leđa koliko je vertikalno potrebno, kako bi pojas išao unapred od gornje tačke pričvršćivanja2:pomeriti podešavanje sedište po visini naviše koliko je potrebno i podesiti nagib naslona za leđa koliko je vertikalno potrebno, kako bi pojas bio zategnut na strani kopčanja3:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete unapred koliko je potrebno4:podesiti određeni naslon za glavu po potrebi ili ukloniti ako je potrebno

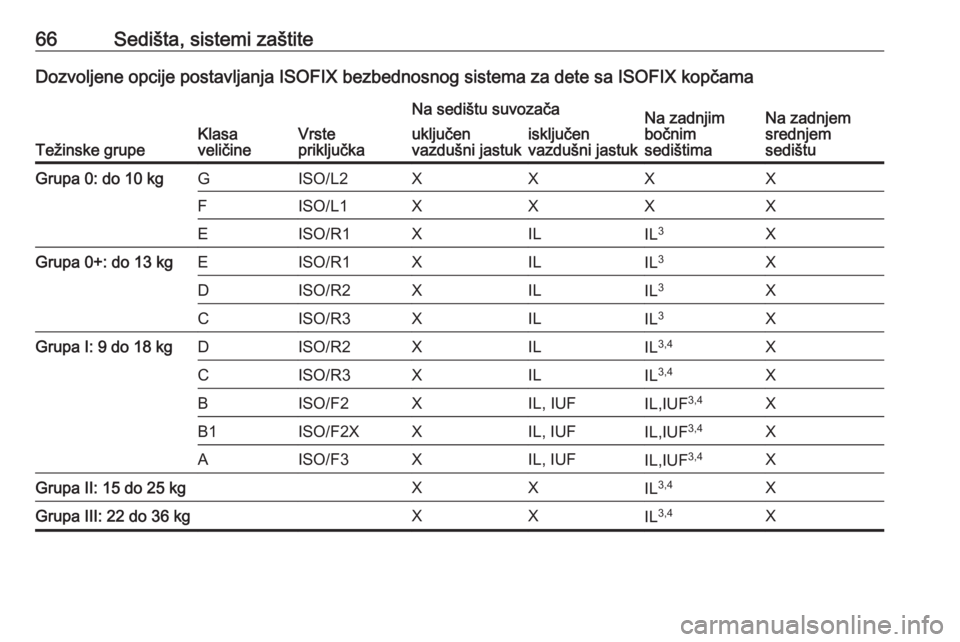

Page 68 of 281
66Sedišta, sistemi zaštiteDozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete sa ISOFIX kopčama
Težinske grupeKlasa
veličineVrste
priključka
Na sedištu suvozačaNa zadnjim
bočnim
sedištimaNa zadnjem
srednjem
sedištuuključen
vazdušni jastukisključen
vazdušni jastukGrupa 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XGrupa 0+: do 13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3XGrupa I: 9 do 18 kgDISO/R2XILIL3,4XCISO/R3XILIL3,4XBISO/F2XIL, IUFIL,IUF 3,4XB1ISO/F2XXIL, IUFIL,IUF 3,4XAISO/F3XIL, IUFIL,IUF3,4XGrupa II: 15 do 25 kgXXIL3,4XGrupa III: 22 do 36 kgXXIL3,4X
Page 69 of 281

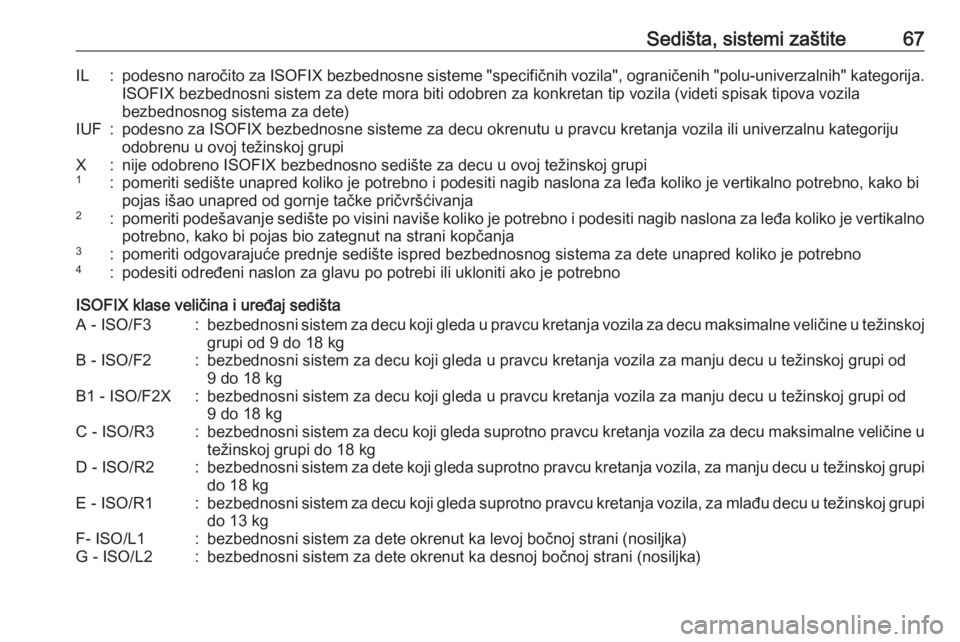

Sedišta, sistemi zaštite67IL:podesno naročito za ISOFIX bezbednosne sisteme "specifičnih vozila", ograničenih "polu-univerzalnih" kategorija.
ISOFIX bezbednosni sistem za dete mora biti odobren za konkretan tip vozila (videti spisak tipova vozila
bezbednosnog sistema za dete)IUF:podesno za ISOFIX bezbednosne sisteme za decu okrenutu u pravcu kretanja vozila ili univerzalnu kategoriju odobrenu u ovoj težinskoj grupiX:nije odobreno ISOFIX bezbednosno sedište za decu u ovoj težinskoj grupi1:pomeriti sedište unapred koliko je potrebno i podesiti nagib naslona za leđa koliko je vertikalno potrebno, kako bi
pojas išao unapred od gornje tačke pričvršćivanja2:pomeriti podešavanje sedište po visini naviše koliko je potrebno i podesiti nagib naslona za leđa koliko je vertikalno
potrebno, kako bi pojas bio zategnut na strani kopčanja3:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete unapred koliko je potrebno4:podesiti određeni naslon za glavu po potrebi ili ukloniti ako je potrebno
ISOFIX klase veličina i uređaj sedišta
A - ISO/F3:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za decu maksimalne veličine u težinskoj grupi od 9 do 18 kgB - ISO/F2:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgB1 - ISO/F2X:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgC - ISO/R3:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila za decu maksimalne veličine u težinskoj grupi do 18 kgD - ISO/R2:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kgE - ISO/R1:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi
do 13 kgF- ISO/L1:bezbednosni sistem za dete okrenut ka levoj bočnoj strani (nosiljka)G - ISO/L2:bezbednosni sistem za dete okrenut ka desnoj bočnoj strani (nosiljka)

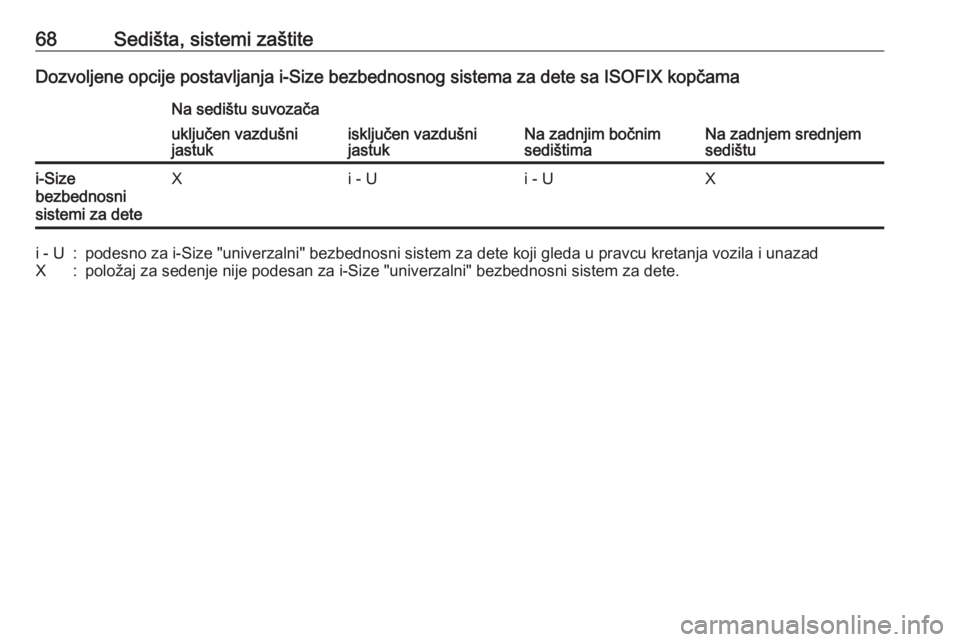

Page 70 of 281
68Sedišta, sistemi zaštiteDozvoljene opcije postavljanja i-Size bezbednosnog sistema za dete sa ISOFIX kopčamaNa sedištu suvozača
Na zadnjim bočnim
sedištimaNa zadnjem srednjem
sedištu
uključen vazdušni
jastukisključen vazdušni
jastuki-Size
bezbednosni
sistemi za deteXi - Ui - UXi - U:podesno za i-Size "univerzalni" bezbednosni sistem za dete koji gleda u pravcu kretanja vozila i unazadX:položaj za sedenje nije podesan za i-Size "univerzalni" bezbednosni sistem za dete.
