OPEL GRANDLAND X 2018.75 Uputstvo za upotrebu (in Serbian)
Manufacturer: OPEL, Model Year: 2018.75, Model line: GRANDLAND X, Model: OPEL GRANDLAND X 2018.75Pages: 281, PDF Size: 7.65 MB
Page 71 of 281

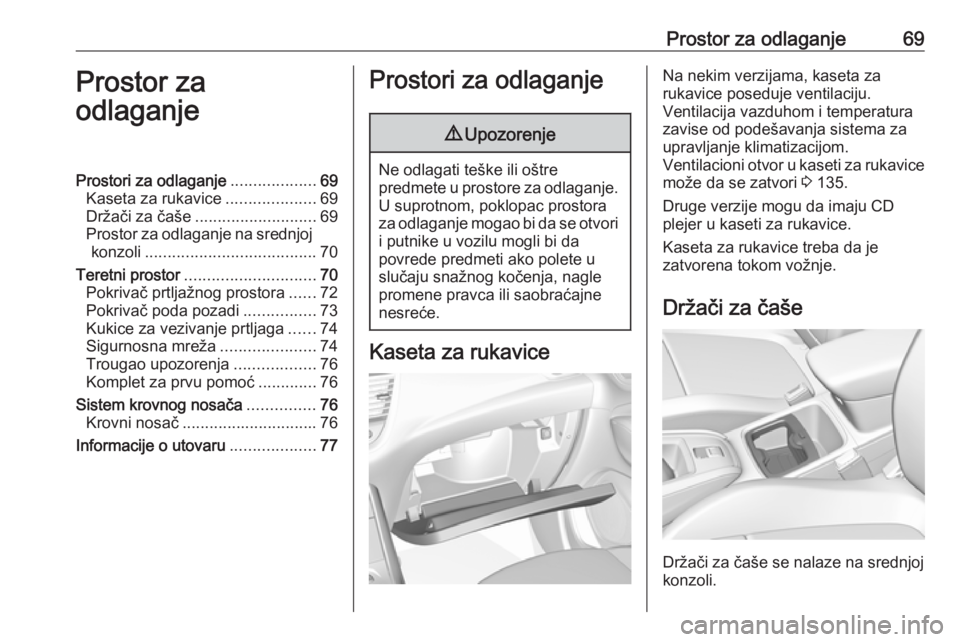

Prostor za odlaganje69Prostor za
odlaganjeProstori za odlaganje ...................69
Kaseta za rukavice ....................69
Držači za čaše ........................... 69
Prostor za odlaganje na srednjoj konzoli ...................................... 70
Teretni prostor ............................. 70
Pokrivač prtljažnog prostora ......72
Pokrivač poda pozadi ................73
Kukice za vezivanje prtljaga ......74
Sigurnosna mreža .....................74
Trougao upozorenja ..................76
Komplet za prvu pomoć .............76
Sistem krovnog nosača ...............76
Krovni nosač .............................. 76
Informacije o utovaru ...................77Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Na nekim verzijama, kaseta za
rukavice poseduje ventilaciju.
Ventilacija vazduhom i temperatura
zavise od podešavanja sistema za
upravljanje klimatizacijom.
Ventilacioni otvor u kaseti za rukavice može da se zatvori 3 135.
Druge verzije mogu da imaju CD
plejer u kaseti za rukavice.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze na srednjoj
konzoli.

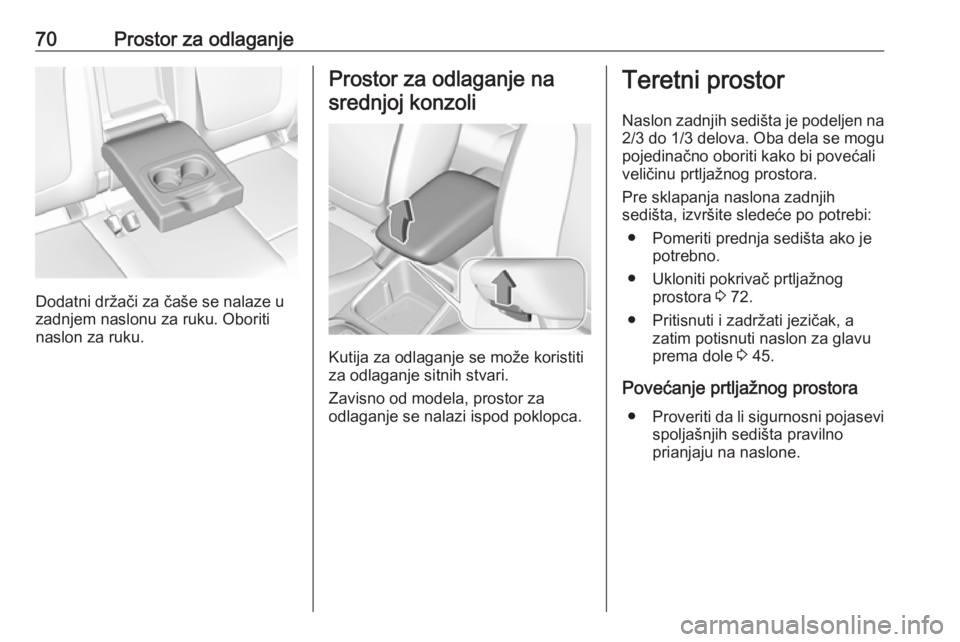

Page 72 of 281
70Prostor za odlaganje
Dodatni držači za čaše se nalaze u
zadnjem naslonu za ruku. Oboriti
naslon za ruku.
Prostor za odlaganje na
srednjoj konzoli
Kutija za odlaganje se može koristiti
za odlaganje sitnih stvari.
Zavisno od modela, prostor za
odlaganje se nalazi ispod poklopca.
Teretni prostor
Naslon zadnjih sedišta je podeljen na
2/3 do 1/3 delova. Oba dela se mogu
pojedinačno oboriti kako bi povećali
veličinu prtljažnog prostora.
Pre sklapanja naslona zadnjih
sedišta, izvršite sledeće po potrebi:
● Pomeriti prednja sedišta ako je potrebno.
● Ukloniti pokrivač prtljažnog prostora 3 72.
● Pritisnuti i zadržati jezičak, a zatim potisnuti naslon za glavuprema dole 3 45.
Povećanje prtljažnog prostora ● Proveriti da li sigurnosni pojasevi
spoljašnjih sedišta pravilno
prianjaju na naslone.

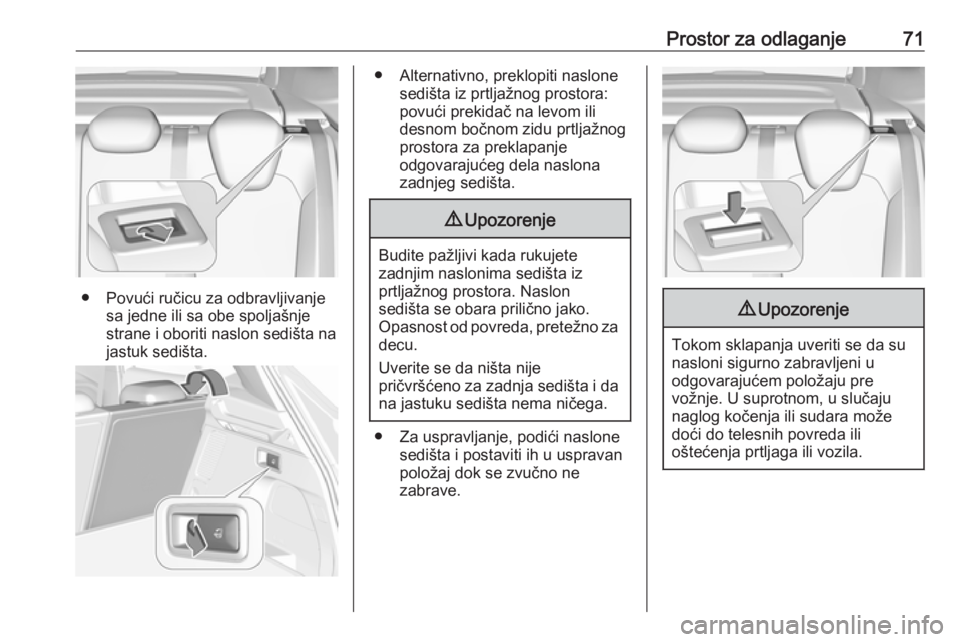

Page 73 of 281
Prostor za odlaganje71
● Povući ručicu za odbravljivanjesa jedne ili sa obe spoljašnje
strane i oboriti naslon sedišta na
jastuk sedišta.
● Alternativno, preklopiti naslone sedišta iz prtljažnog prostora:
povući prekidač na levom ili
desnom bočnom zidu prtljažnog prostora za preklapanje
odgovarajućeg dela naslona
zadnjeg sedišta.9 Upozorenje
Budite pažljivi kada rukujete
zadnjim naslonima sedišta iz
prtljažnog prostora. Naslon
sedišta se obara prilično jako.
Opasnost od povreda, pretežno za decu.
Uverite se da ništa nije
pričvršćeno za zadnja sedišta i da
na jastuku sedišta nema ničega.
● Za uspravljanje, podići naslone sedišta i postaviti ih u uspravan
položaj dok se zvučno ne
zabrave.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Page 74 of 281

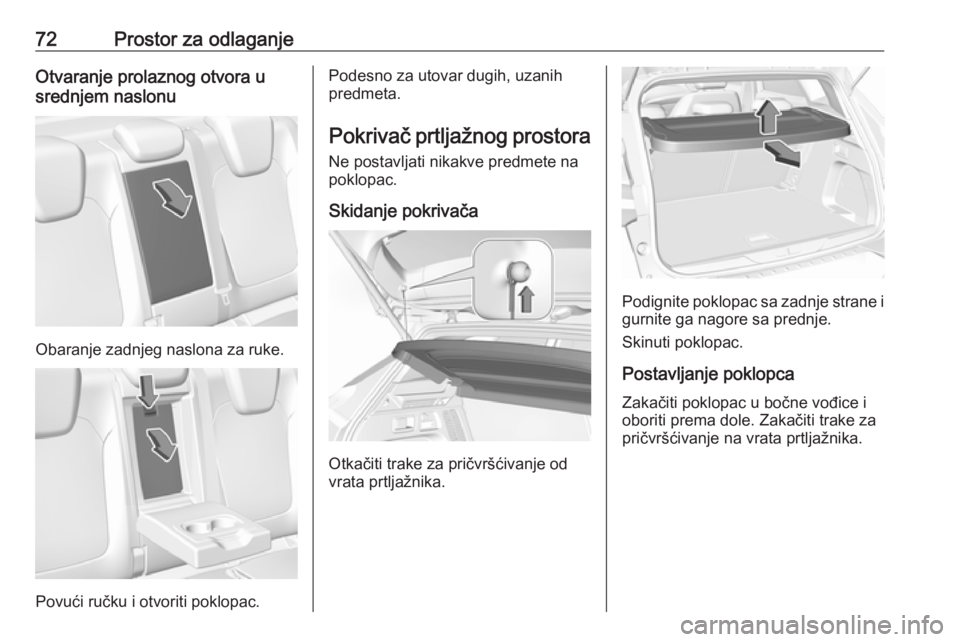

72Prostor za odlaganjeOtvaranje prolaznog otvora u
srednjem naslonu
Obaranje zadnjeg naslona za ruke.
Povući ručku i otvoriti poklopac.
Podesno za utovar dugih, uzanih
predmeta.
Pokrivač prtljažnog prostora Ne postavljati nikakve predmete na
poklopac.
Skidanje pokrivača
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podignite poklopac sa zadnje strane i
gurnite ga nagore sa prednje.
Skinuti poklopac.
Postavljanje poklopca Zakačiti poklopac u bočne vođice i
oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.
Page 75 of 281

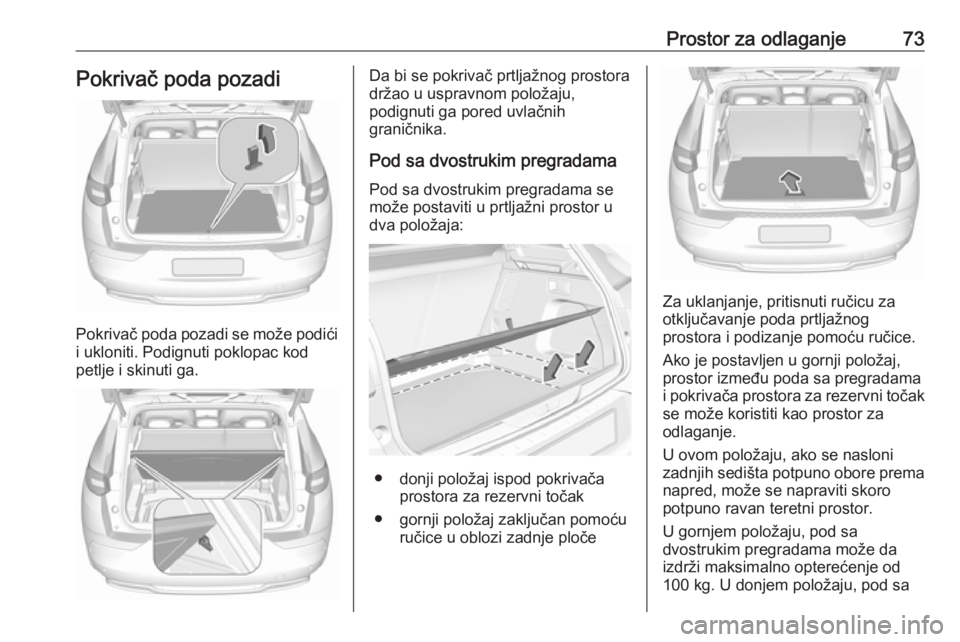

Prostor za odlaganje73Pokrivač poda pozadi
Pokrivač poda pozadi se može podići
i ukloniti. Podignuti poklopac kod
petlje i skinuti ga.
Da bi se pokrivač prtljažnog prostora
držao u uspravnom položaju,
podignuti ga pored uvlačnih
graničnika.
Pod sa dvostrukim pregradama Pod sa dvostrukim pregradama se
može postaviti u prtljažni prostor u dva položaja:
● donji položaj ispod pokrivača prostora za rezervni točak
● gornji položaj zaključan pomoću ručice u oblozi zadnje ploče
Za uklanjanje, pritisnuti ručicu za
otključavanje poda prtljažnog
prostora i podizanje pomoću ručice.
Ako je postavljen u gornji položaj,
prostor između poda sa pregradama
i pokrivača prostora za rezervni točak se može koristiti kao prostor za
odlaganje.
U ovom položaju, ako se nasloni
zadnjih sedišta potpuno obore prema
napred, može se napraviti skoro
potpuno ravan teretni prostor.
U gornjem položaju, pod sa
dvostrukim pregradama može da izdrži maksimalno opterećenje od100 kg. U donjem položaju, pod sa
Page 76 of 281

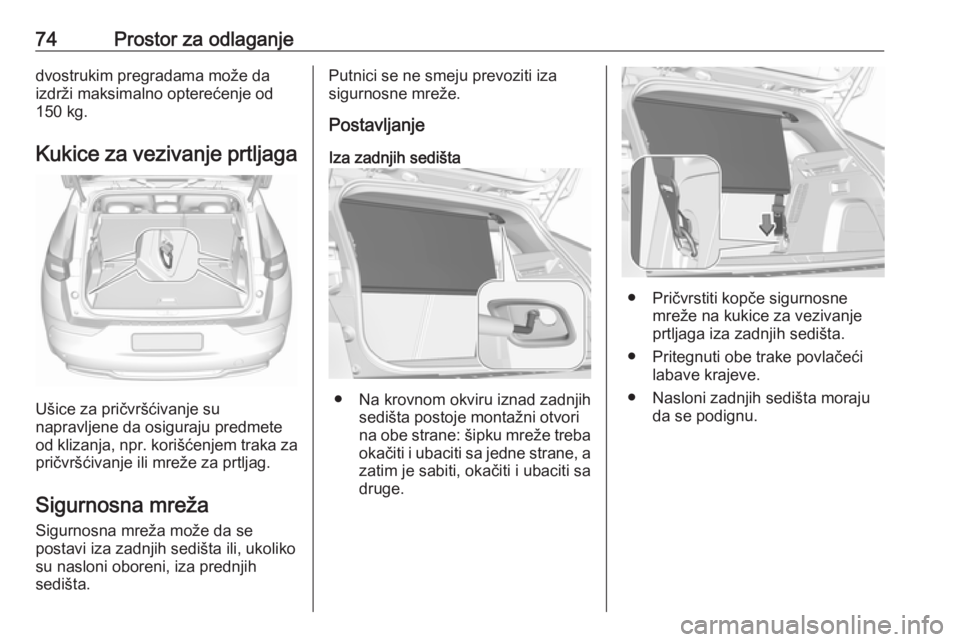

74Prostor za odlaganjedvostrukim pregradama može da
izdrži maksimalno opterećenje od 150 kg.
Kukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sigurnosna mreža
Sigurnosna mreža može da se
postavi iza zadnjih sedišta ili, ukoliko
su nasloni oboreni, iza prednjih
sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Iza zadnjih sedišta
● Na krovnom okviru iznad zadnjih sedišta postoje montažni otvori
na obe strane: šipku mreže treba okačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
● Pričvrstiti kopče sigurnosne mreže na kukice za vezivanjeprtljaga iza zadnjih sedišta.
● Pritegnuti obe trake povlačeći labave krajeve.
● Nasloni zadnjih sedišta moraju da se podignu.
Page 77 of 281

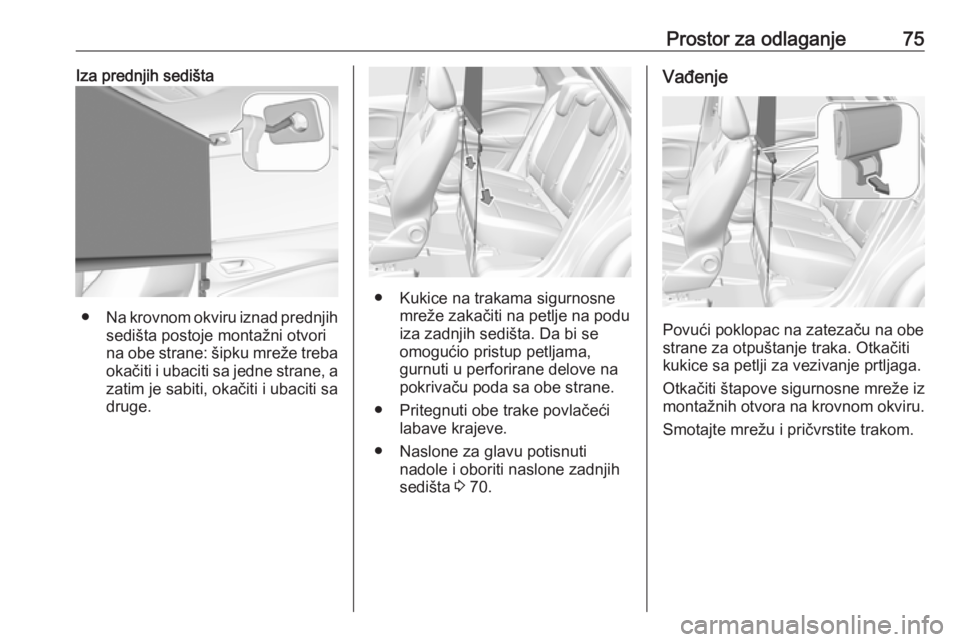

Prostor za odlaganje75Iza prednjih sedišta
●Na krovnom okviru iznad prednjih
sedišta postoje montažni otvori
na obe strane: šipku mreže treba okačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
● Kukice na trakama sigurnosne mreže zakačiti na petlje na podu
iza zadnjih sedišta. Da bi se
omogućio pristup petljama,
gurnuti u perforirane delove na
pokrivaču poda sa obe strane.
● Pritegnuti obe trake povlačeći labave krajeve.
● Naslone za glavu potisnuti nadole i oboriti naslone zadnjih
sedišta 3 70.
Vađenje
Povući poklopac na zatezaču na obe
strane za otpuštanje traka. Otkačiti
kukice sa petlji za vezivanje prtljaga.
Otkačiti štapove sigurnosne mreže iz
montažnih otvora na krovnom okviru.
Smotajte mrežu i pričvrstite trakom.
Page 78 of 281

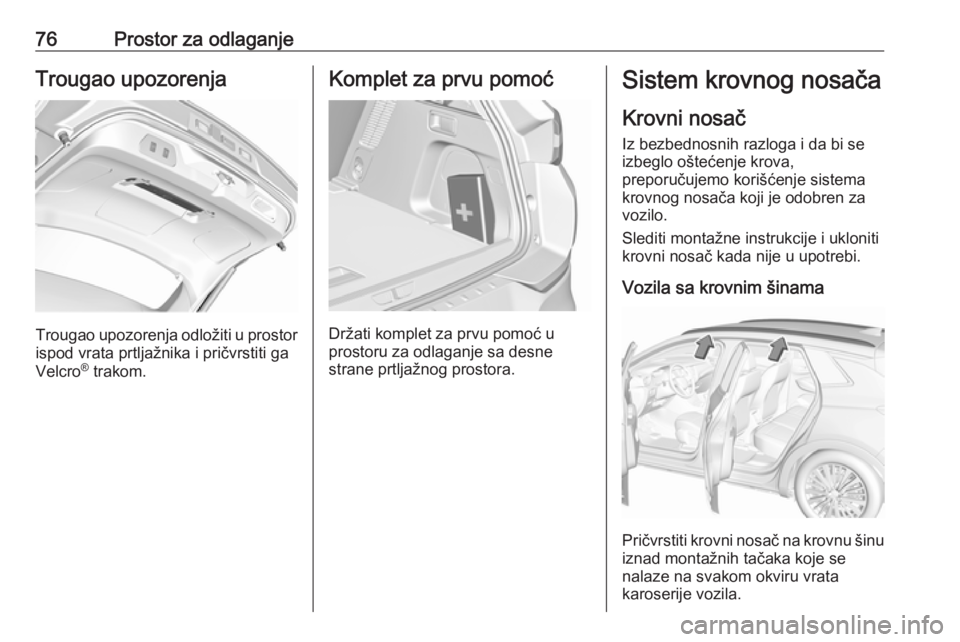

76Prostor za odlaganjeTrougao upozorenja
Trougao upozorenja odložiti u prostorispod vrata prtljažnika i pričvrstiti ga
Velcro ®
trakom.
Komplet za prvu pomoć
Držati komplet za prvu pomoć u
prostoru za odlaganje sa desne
strane prtljažnog prostora.
Sistem krovnog nosača
Krovni nosač Iz bezbednosnih razloga i da bi se
izbeglo oštećenje krova,
preporučujemo korišćenje sistema
krovnog nosača koji je odobren za
vozilo.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Vozila sa krovnim šinama
Pričvrstiti krovni nosač na krovnu šinu iznad montažnih tačaka koje se
nalaze na svakom okviru vrata
karoserije vozila.
Page 79 of 281

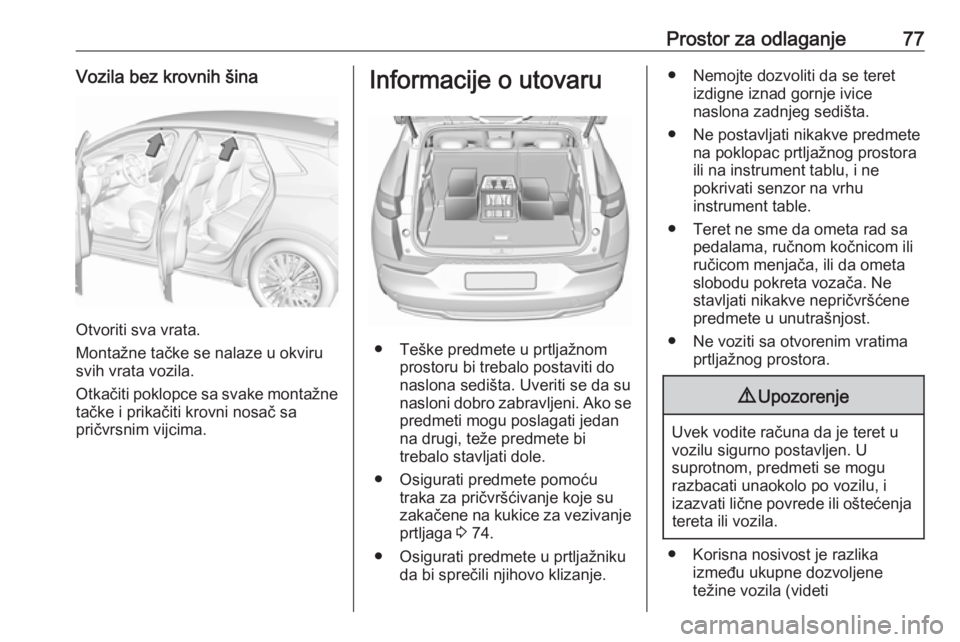

Prostor za odlaganje77Vozila bez krovnih šina
Otvoriti sva vrata.
Montažne tačke se nalaze u okviru
svih vrata vozila.
Otkačiti poklopce sa svake montažne
tačke i prikačiti krovni nosač sa
pričvrsnim vijcima.
Informacije o utovaru
● Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Uveriti se da su
nasloni dobro zabravljeni. Ako se
predmeti mogu poslagati jedan
na drugi, teže predmete bi
trebalo stavljati dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na kukice za vezivanje prtljaga 3 74.
● Osigurati predmete u prtljažniku da bi sprečili njihovo klizanje.
● Nemojte dozvoliti da se teretizdigne iznad gornje ivice
naslona zadnjeg sedišta.
● Ne postavljati nikakve predmete na poklopac prtljažnog prostora
ili na instrument tablu, i ne
pokrivati senzor na vrhu
instrument table.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja
tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
Page 80 of 281

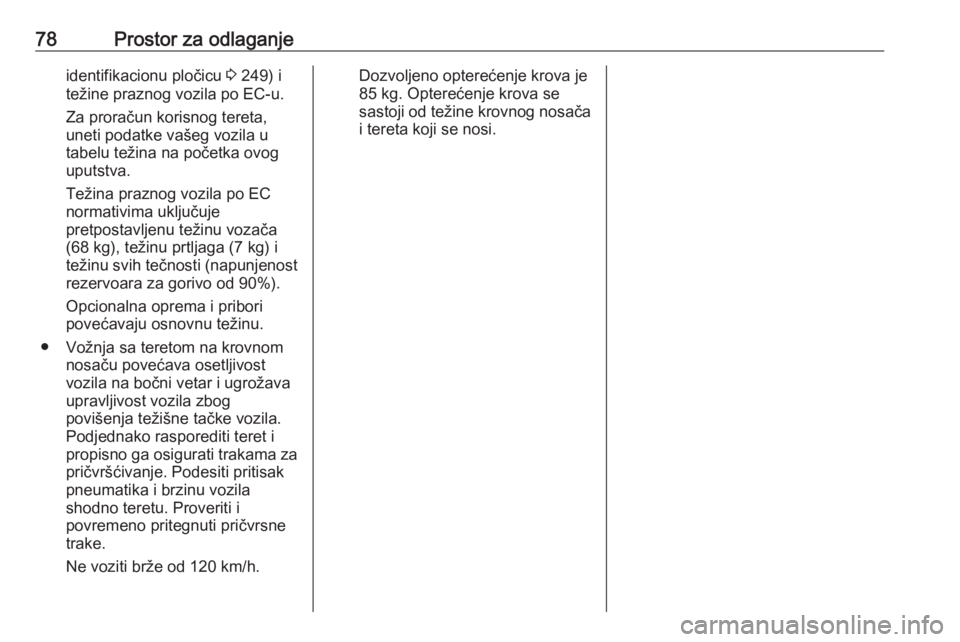

78Prostor za odlaganjeidentifikacionu pločicu 3 249) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta, uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC
normativima uključuje
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i
težinu svih tečnosti (napunjenost
rezervoara za gorivo od 90%).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako rasporediti teret i
propisno ga osigurati trakama za pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.Dozvoljeno opterećenje krova je
85 kg. Opterećenje krova se sastoji od težine krovnog nosača i tereta koji se nosi.
