OPEL GRANDLAND X 2018 Manual de Instrucciones (in Spanish)

Asientos, sistemas de seguridad69Posiciones de montaje del sistema de retención infantil
Opciones permitidas par fijar un sistema de retención infantil con un cinturón de seguridad de tres puntos
Clase de peso
En el asiento del acompañante
En los asientos exteriores traserosEn el asiento central
traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kgXU 1,2U/L 3UGrupo 0+: hasta 13 kgXU1,2U/L 3UGrupo I: de 9 a 18 kgXU1,2U/L 3,4U4Grupo II: de 15 a 25 kgU1,2XU/L 3,4U4Grupo III: de 22 a 36 kgU1,2XU/L 3,4U4U:adecuado para uso universal en combinación con un cinturón de seguridad de tres puntosL:adecuado para sistemas de retención infantil particulares de las categorías 'específica del vehículo', 'limitada' o
'semiuniversal'. El sistema de retención infantil debe estar homologado para el tipo de vehículo específico (consulte
la lista de tipos de vehículo del sistema de retención infantil)X:no se permiten sistemas de retención infantil en esta clase de peso1:mueva el asiento hacia delante todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo
necesario hasta una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de
anclaje superior2:mueva el ajuste de altura del asiento hacia arriba todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón está tensado en el lateral del cierre3:mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo loque sea necesario4:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde

70Asientos, sistemas de seguridadOpciones permitidas para el montaje de un sistema de retención infantil ISOFIX con soportes ISOFIX
Clase de pesoClase de
tamañoFijación
En el asiento del acompañanteEn los asientos
exteriores
traserosEn el asiento
central
traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XGrupo 0+: hasta 13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3XGrupo I: de 9 a 18 kgDISO/R2XILIL 3,4XCISO/R3XILIL3,4XBISO/F2XIL, IUFIL, IUF 3,4XB1ISO/F2XXIL, IUFIL, IUF 3,4XAISO/F3XIL, IUFIL, IUF3,4XGrupo II: de 15 a 25 kgXXIL3,4XGrupo III: de 22 a 36 kgXXIL3,4X

Asientos, sistemas de seguridad71IL:adecuada para sistemas de retención infantil ISOFIX de las categorías 'específica del vehículo', 'limitada' o 'semiu‐
niversal'. El sistema de retención ISOFIX debe estar homologado para el tipo de vehículo específico (consulte la
lista de tipos de vehículo del sistema de retención infantil)IUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de pesoX:ningún sistema de retención infantil ISOFIX homologado en esta clase de peso1:mueva el asiento hacia delante todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de anclaje superior2:mueva el ajuste de altura del asiento hacia arriba todo lo que sea necesario y ajuste la inclinación del respaldo del
asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón está tensado en el lateral del cierre3:mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo que sea necesario4:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso
de 9 a 18 kgB - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kgB1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kgC - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso hasta 18 kgD - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kgE - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta13 kg

72Asientos, sistemas de seguridadF- ISO/L1:sistema de retención infantil de orientación lateral izquierda (capazo)G - ISO/L2:sistema de retención infantil de orientación lateral derecha (capazo)
Opciones permitidas para el montaje de un sistema de retención infantil i-Size con soportes ISOFIX
En el asiento del acompañante
En los asientos exteriores traserosEn el asiento central trasero
airbag activadoairbag desactivadoSistemas de
retención infantil i- SizeXi - Ui - UXi - U:adecuado para sistemas de retención infantil orientados hacia delante y hacia atrás i-Size "universales"X:posición de asiento no adecuada para sistemas de retención infantil i-Size "universales".

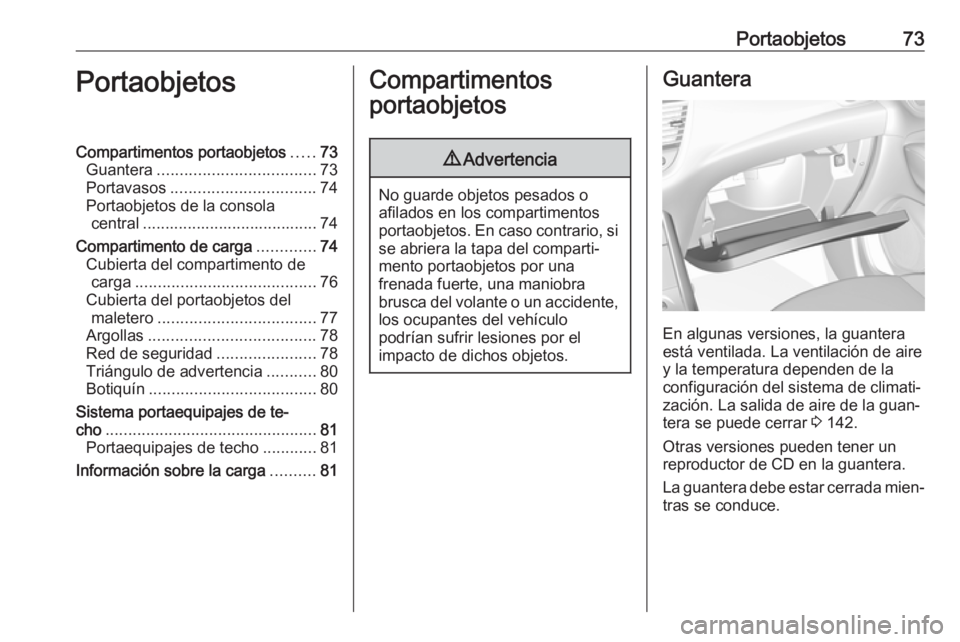

Portaobjetos73PortaobjetosCompartimentos portaobjetos.....73
Guantera ................................... 73
Portavasos ................................ 74
Portaobjetos de la consola central ....................................... 74
Compartimento de carga .............74
Cubierta del compartimento de carga ........................................ 76
Cubierta del portaobjetos del maletero ................................... 77
Argollas ..................................... 78
Red de seguridad ......................78
Triángulo de advertencia ...........80
Botiquín ..................................... 80
Sistema portaequipajes de te‐
cho ............................................... 81
Portaequipajes de techo ............81
Información sobre la carga ..........81Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario, si
se abriera la tapa del comparti‐
mento portaobjetos por una
frenada fuerte, una maniobra
brusca del volante o un accidente, los ocupantes del vehículo
podrían sufrir lesiones por el
impacto de dichos objetos.
Guantera
En algunas versiones, la guantera
está ventilada. La ventilación de aire
y la temperatura dependen de la
configuración del sistema de climati‐
zación. La salida de aire de la guan‐ tera se puede cerrar 3 142.
Otras versiones pueden tener un reproductor de CD en la guantera.
La guantera debe estar cerrada mien‐
tras se conduce.

74PortaobjetosPortavasos
Los portavasos están situados en la
consola central.
Hay más portavasos en el reposabra‐ zos trasero. Baje el reposabrazos.
Portaobjetos de la consola central
El portaobjetos se puede usar para
guardar artículos pequeños.
Dependiendo de la versión, puede
haber un compartimento portaobjetos
debajo de una tapa.
Compartimento de
carga
El respaldo del asiento trasero está
dividido en 2/3 a 1/3 partes. Las dos partes se pueden abatir de forma indi‐
vidual para aumentar el tamaño del
compartimento de carga.
Antes de plegar los respaldos de los
asientos traseros, realice lo siguiente
si es necesario:
● Mueva los asientos delanteros hacia adelante si es necesario.
● Desmonte la cubierta del compartimento de carga 3 76.
● Mantenga pulsado el resorte para bajar los reposacabezas3 48.
Ampliación del compartimento de
carga
● Compruebe que los cinturones de seguridad exteriores descan‐
san correctamente sobre los
respaldos.

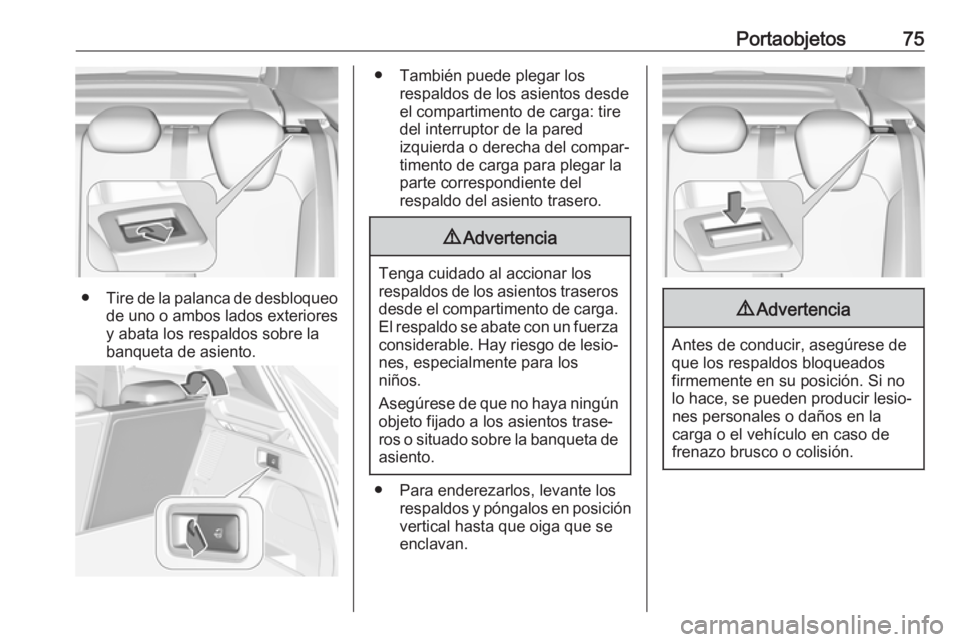

Portaobjetos75
●Tire de la palanca de desbloqueo
de uno o ambos lados exteriores y abata los respaldos sobre la
banqueta de asiento.
● También puede plegar los respaldos de los asientos desde
el compartimento de carga: tire
del interruptor de la pared
izquierda o derecha del compar‐
timento de carga para plegar la
parte correspondiente del
respaldo del asiento trasero.9 Advertencia
Tenga cuidado al accionar los
respaldos de los asientos traseros desde el compartimento de carga. El respaldo se abate con un fuerza
considerable. Hay riesgo de lesio‐ nes, especialmente para los
niños.
Asegúrese de que no haya ningún
objeto fijado a los asientos trase‐
ros o situado sobre la banqueta de asiento.
● Para enderezarlos, levante los respaldos y póngalos en posiciónvertical hasta que oiga que se
enclavan.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.

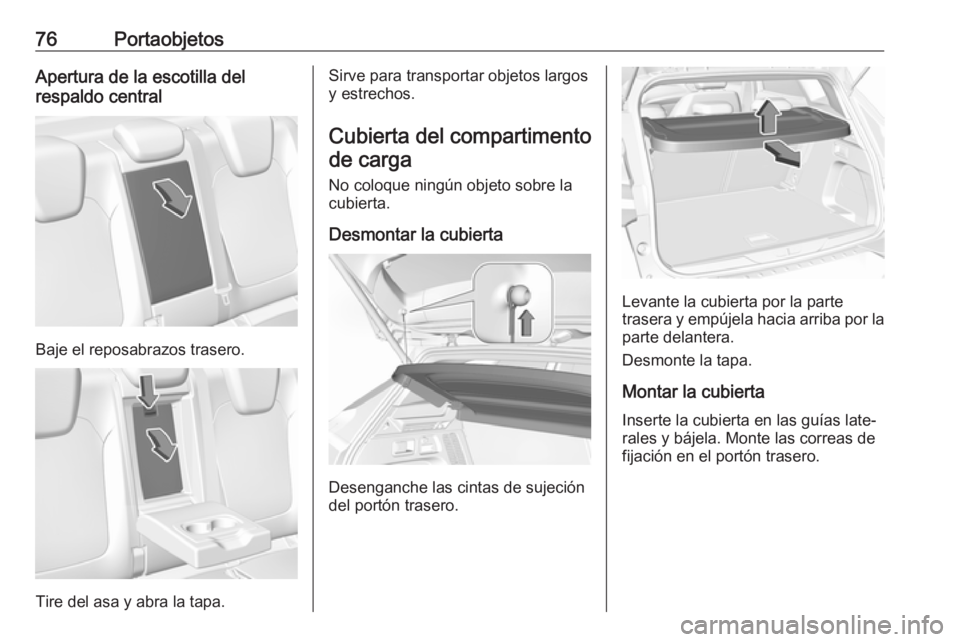

76PortaobjetosApertura de la escotilla del
respaldo central
Baje el reposabrazos trasero.
Tire del asa y abra la tapa.
Sirve para transportar objetos largos
y estrechos.
Cubierta del compartimentode carga
No coloque ningún objeto sobre la
cubierta.
Desmontar la cubierta
Desenganche las cintas de sujeción
del portón trasero.
Levante la cubierta por la parte trasera y empújela hacia arriba por la
parte delantera.
Desmonte la tapa.
Montar la cubiertaInserte la cubierta en las guías late‐
rales y bájela. Monte las correas de
fijación en el portón trasero.

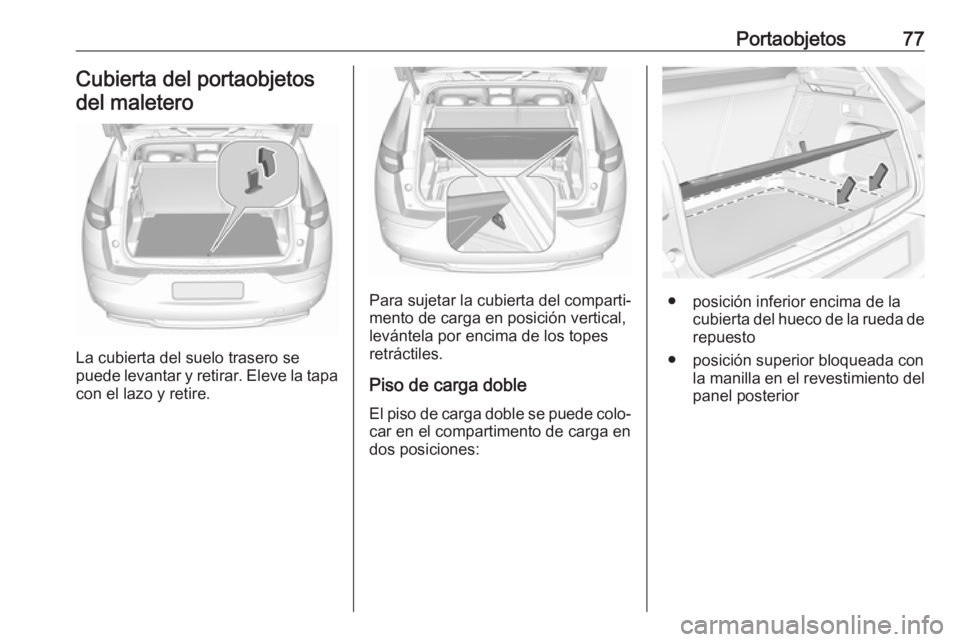

Portaobjetos77Cubierta del portaobjetosdel maletero
La cubierta del suelo trasero se
puede levantar y retirar. Eleve la tapa con el lazo y retire.
Para sujetar la cubierta del comparti‐
mento de carga en posición vertical,
levántela por encima de los topes
retráctiles.
Piso de carga doble
El piso de carga doble se puede colo‐
car en el compartimento de carga en
dos posiciones:● posición inferior encima de la cubierta del hueco de la rueda de
repuesto
● posición superior bloqueada con la manilla en el revestimiento del
panel posterior

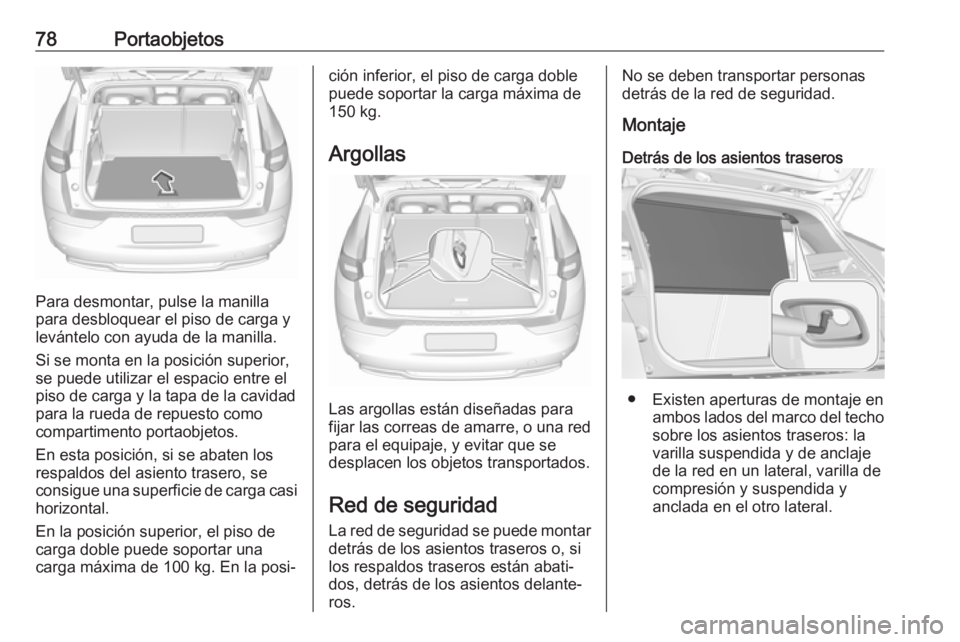

78Portaobjetos
Para desmontar, pulse la manilla
para desbloquear el piso de carga y
levántelo con ayuda de la manilla.
Si se monta en la posición superior,
se puede utilizar el espacio entre el
piso de carga y la tapa de la cavidad
para la rueda de repuesto como
compartimento portaobjetos.
En esta posición, si se abaten los
respaldos del asiento trasero, se
consigue una superficie de carga casi
horizontal.
En la posición superior, el piso de
carga doble puede soportar una
carga máxima de 100 kg. En la posi‐
ción inferior, el piso de carga doble
puede soportar la carga máxima de
150 kg.
Argollas
Las argollas están diseñadas para
fijar las correas de amarre, o una red para el equipaje, y evitar que se
desplacen los objetos transportados.
Red de seguridad
La red de seguridad se puede montar detrás de los asientos traseros o, si
los respaldos traseros están abati‐
dos, detrás de los asientos delante‐
ros.
No se deben transportar personas
detrás de la red de seguridad.
Montaje
Detrás de los asientos traseros
● Existen aperturas de montaje en ambos lados del marco del techo
sobre los asientos traseros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y
anclada en el otro lateral.
