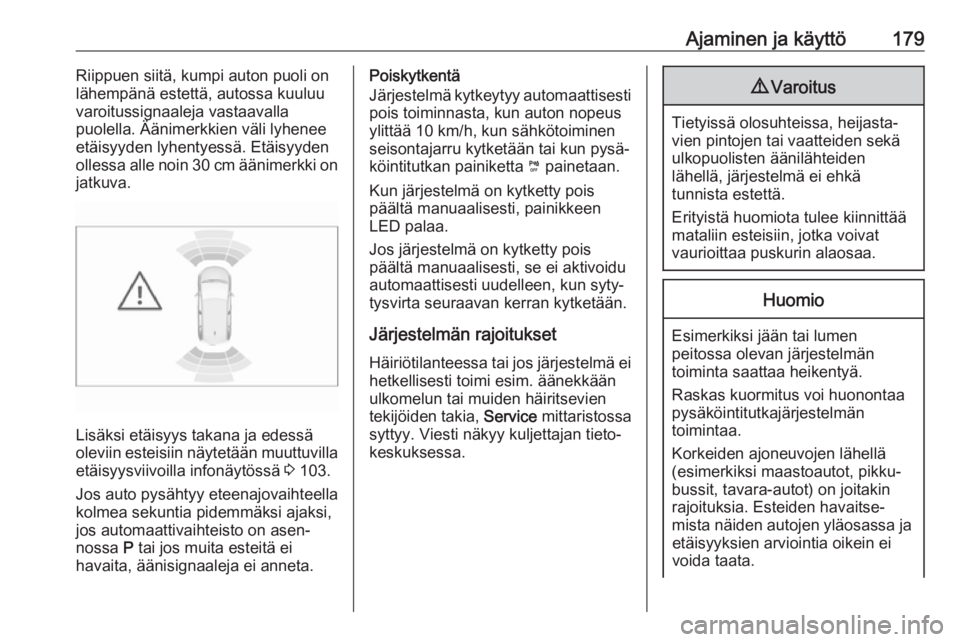

Ajaminen ja käyttö179Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on
jatkuva.
Lisäksi etäisyys takana ja edessä
oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla infonäytössä 3 103.
Jos auto pysähtyy eteenajovaihteella kolmea sekuntia pidemmäksi ajaksi,
jos automaattivaihteisto on asen‐
nossa P tai jos muita esteitä ei
havaita, äänisignaaleja ei anneta.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun auton nopeus
ylittää 10 km/h, kun sähkötoiminen
seisontajarru kytketään tai kun pysä‐
köintitutkan painiketta ¼ painetaan.
Kun järjestelmä on kytketty pois
päältä manuaalisesti, painikkeen
LED palaa.
Jos järjestelmä on kytketty pois
päältä manuaalisesti, se ei aktivoidu
automaattisesti uudelleen, kun syty‐
tysvirta seuraavan kerran kytketään.
Järjestelmän rajoitukset
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien
tekijöiden takia, Service mittaristossa
syttyy. Viesti näkyy kuljettajan tieto‐
keskuksessa.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.

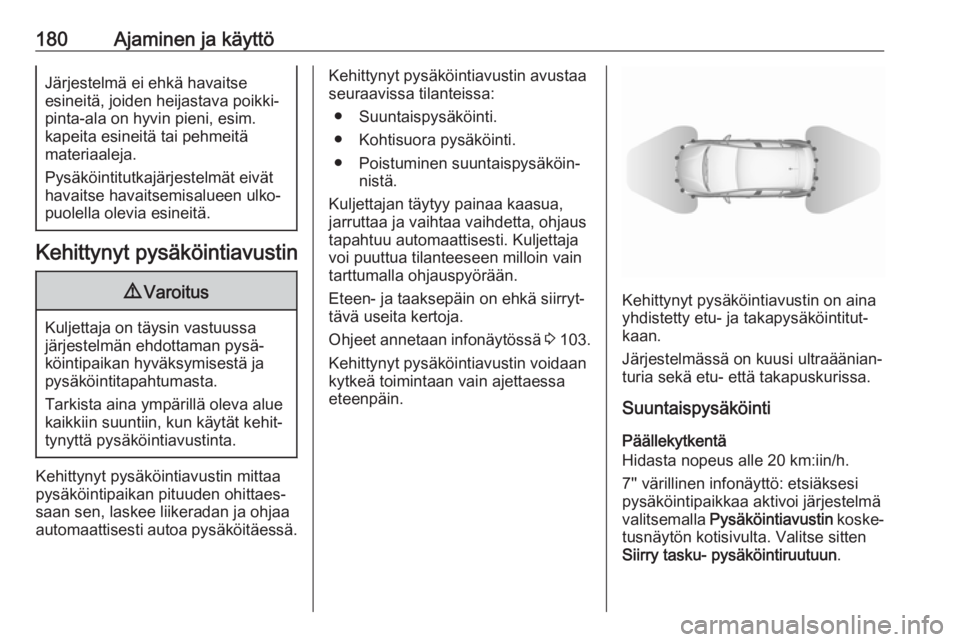

180Ajaminen ja käyttöJärjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Kehittynyt pysäköintiavustin
9 Varoitus
Kuljettaja on täysin vastuussa
järjestelmän ehdottaman pysä‐ köintipaikan hyväksymisestä ja
pysäköintitapahtumasta.
Tarkista aina ympärillä oleva alue
kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti autoa pysäköitäessä.
Kehittynyt pysäköintiavustin avustaa
seuraavissa tilanteissa:
● Suuntaispysäköinti.
● Kohtisuora pysäköinti.
● Poistuminen suuntaispysäköin‐ nistä.
Kuljettajan täytyy painaa kaasua,
jarruttaa ja vaihtaa vaihdetta, ohjaus
tapahtuu automaattisesti. Kuljettaja voi puuttua tilanteeseen milloin vain
tarttumalla ohjauspyörään.
Eteen- ja taaksepäin on ehkä siirryt‐
tävä useita kertoja.
Ohjeet annetaan infonäytössä 3 103.
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.
Kehittynyt pysäköintiavustin on aina
yhdistetty etu- ja takapysäköintitut‐
kaan.
Järjestelmässä on kuusi ultraäänian‐
turia sekä etu- että takapuskurissa.
Suuntaispysäköinti
Päällekytkentä
Hidasta nopeus alle 20 km:iin/h.
7'' värillinen infonäyttö: etsiäksesi
pysäköintipaikkaa aktivoi järjestelmä
valitsemalla Pysäköintiavustin koske‐
tusnäytön kotisivulta. Valitse sitten Siirry tasku- pysäköintiruutuun .

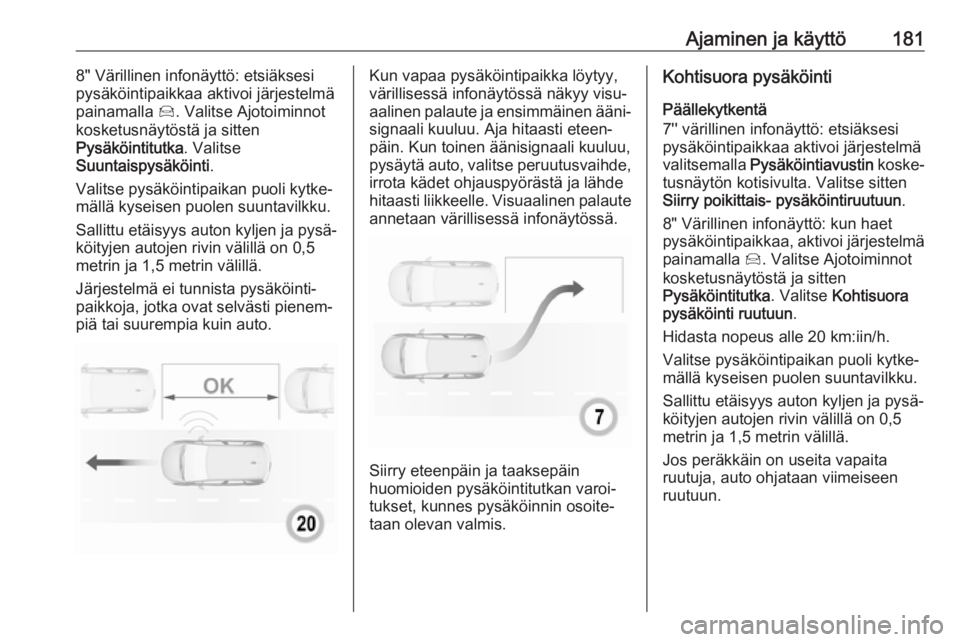

Ajaminen ja käyttö1818" Värillinen infonäyttö: etsiäksesi
pysäköintipaikkaa aktivoi järjestelmä
painamalla Í. Valitse Ajotoiminnot
kosketusnäytöstä ja sitten
Pysäköintitutka . Valitse
Suuntaispysäköinti .
Valitse pysäköintipaikan puoli kytke‐
mällä kyseisen puolen suuntavilkku.
Sallittu etäisyys auton kyljen ja pysä‐
köityjen autojen rivin välillä on 0,5
metrin ja 1,5 metrin välillä.
Järjestelmä ei tunnista pysäköinti‐
paikkoja, jotka ovat selvästi pienem‐
piä tai suurempia kuin auto.Kun vapaa pysäköintipaikka löytyy,
värillisessä infonäytössä näkyy visu‐
aalinen palaute ja ensimmäinen ääni‐
signaali kuuluu. Aja hitaasti eteen‐
päin. Kun toinen äänisignaali kuuluu,
pysäytä auto, valitse peruutusvaihde, irrota kädet ohjauspyörästä ja lähde
hitaasti liikkeelle. Visuaalinen palaute
annetaan värillisessä infonäytössä.
Siirry eteenpäin ja taaksepäin
huomioiden pysäköintitutkan varoi‐
tukset, kunnes pysäköinnin osoite‐
taan olevan valmis.
Kohtisuora pysäköinti
Päällekytkentä
7'' värillinen infonäyttö: etsiäksesi
pysäköintipaikkaa aktivoi järjestelmä
valitsemalla Pysäköintiavustin koske‐
tusnäytön kotisivulta. Valitse sitten Siirry poikittais- pysäköintiruutuun .
8" Värillinen infonäyttö: kun haet
pysäköintipaikkaa, aktivoi järjestelmä painamalla Í. Valitse Ajotoiminnot
kosketusnäytöstä ja sitten
Pysäköintitutka . Valitse Kohtisuora
pysäköinti ruutuun .
Hidasta nopeus alle 20 km:iin/h.
Valitse pysäköintipaikan puoli kytke‐
mällä kyseisen puolen suuntavilkku.
Sallittu etäisyys auton kyljen ja pysä‐
köityjen autojen rivin välillä on 0,5
metrin ja 1,5 metrin välillä.
Jos peräkkäin on useita vapaita
ruutuja, auto ohjataan viimeiseen
ruutuun.

182Ajaminen ja käyttö

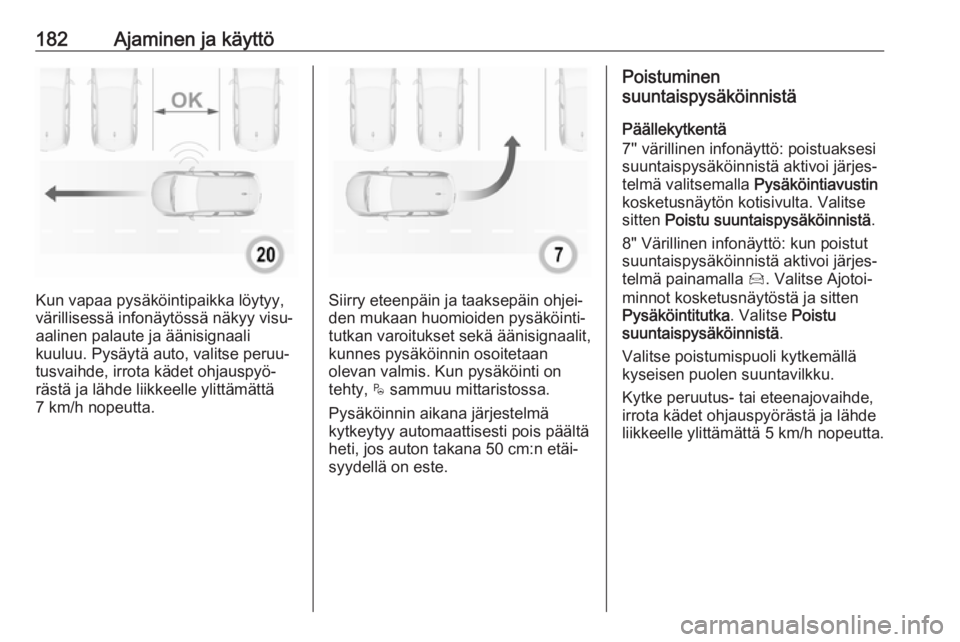

Kun vapaa pysäköintipaikka löytyy,
värillisessä infonäytössä näkyy visu‐
aalinen palaute ja äänisignaali
kuuluu. Pysäytä auto, valitse peruu‐
tusvaihde, irrota kädet ohjauspyö‐
rästä ja lähde liikkeelle ylittämättä 7 km/h nopeutta.Siirry eteenpäin ja taaksepäin ohjei‐
den mukaan huomioiden pysäköinti‐
tutkan varoitukset sekä äänisignaalit,
kunnes pysäköinnin osoitetaan
olevan valmis. Kun pysäköinti on
tehty, $ sammuu mittaristossa.
Pysäköinnin aikana järjestelmä
kytkeytyy automaattisesti pois päältä
heti, jos auton takana 50 cm:n etäi‐ syydellä on este.
Poistuminen
suuntaispysäköinnistä
Päällekytkentä
7'' värillinen infonäyttö: poistuaksesi
suuntaispysäköinnistä aktivoi järjes‐
telmä valitsemalla Pysäköintiavustin
kosketusnäytön kotisivulta. Valitse sitten Poistu suuntaispysäköinnistä .
8" Värillinen infonäyttö: kun poistut
suuntaispysäköinnistä aktivoi järjes‐
telmä painamalla Í. Valitse Ajotoi‐
minnot kosketusnäytöstä ja sitten
Pysäköintitutka . Valitse Poistu
suuntaispysäköinnistä .
Valitse poistumispuoli kytkemällä kyseisen puolen suuntavilkku.
Kytke peruutus- tai eteenajovaihde,
irrota kädet ohjauspyörästä ja lähde
liikkeelle ylittämättä 5 km/h nopeutta.

Ajaminen ja käyttö183

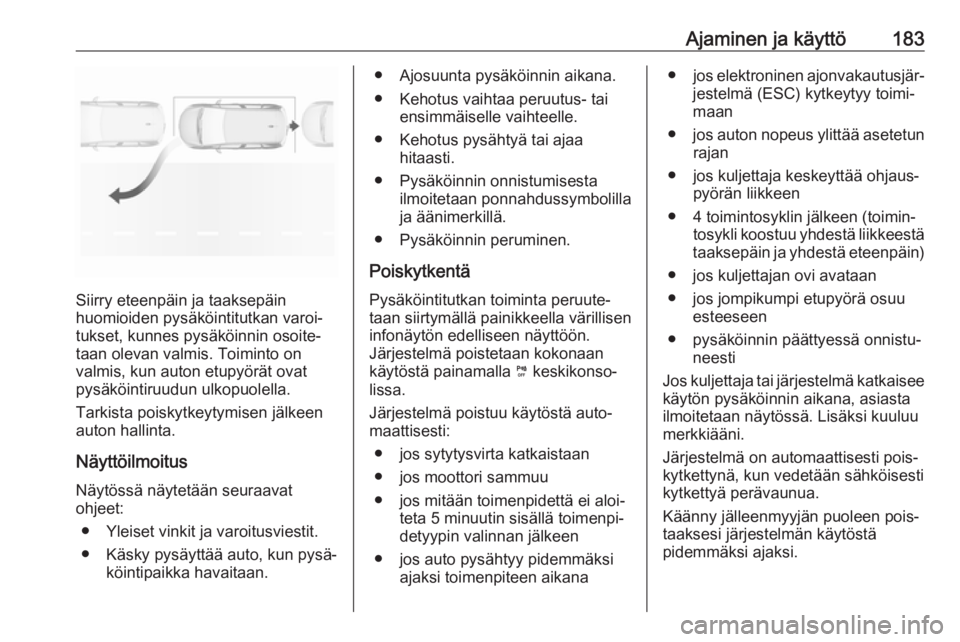

Siirry eteenpäin ja taaksepäin
huomioiden pysäköintitutkan varoi‐
tukset, kunnes pysäköinnin osoite‐
taan olevan valmis. Toiminto on
valmis, kun auton etupyörät ovat
pysäköintiruudun ulkopuolella.
Tarkista poiskytkeytymisen jälkeen
auton hallinta.
Näyttöilmoitus
Näytössä näytetään seuraavat
ohjeet:
● Yleiset vinkit ja varoitusviestit.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Kehotus vaihtaa peruutus- tai ensimmäiselle vaihteelle.
● Kehotus pysähtyä tai ajaa hitaasti.
● Pysäköinnin onnistumisesta ilmoitetaan ponnahdussymbolillaja äänimerkillä.
● Pysäköinnin peruminen.
Poiskytkentä
Pysäköintitutkan toiminta peruute‐
taan siirtymällä painikkeella värillisen
infonäytön edelliseen näyttöön.
Järjestelmä poistetaan kokonaan
käytöstä painamalla ¼ keskikonso‐
lissa.
Järjestelmä poistuu käytöstä auto‐ maattisesti:
● jos sytytysvirta katkaistaan
● jos moottori sammuu
● jos mitään toimenpidettä ei aloi‐ teta 5 minuutin sisällä toimenpi‐
detyypin valinnan jälkeen
● jos auto pysähtyy pidemmäksi ajaksi toimenpiteen aikana● jos elektroninen ajonvakautusjär‐
jestelmä (ESC) kytkeytyy toimi‐
maan
● jos auton nopeus ylittää asetetun
rajan
● jos kuljettaja keskeyttää ohjaus‐ pyörän liikkeen
● 4 toimintosyklin jälkeen (toimin‐ tosykli koostuu yhdestä liikkeestä
taaksepäin ja yhdestä eteenpäin)
● jos kuljettajan ovi avataan
● jos jompikumpi etupyörä osuu esteeseen
● pysäköinnin päättyessä onnistu‐ neesti
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta
ilmoitetaan näytössä. Lisäksi kuuluu
merkkiääni.
Järjestelmä on automaattisesti pois‐ kytkettynä, kun vedetään sähköisestikytkettyä perävaunua.
Käänny jälleenmyyjän puoleen pois‐
taaksesi järjestelmän käytöstä
pidemmäksi ajaksi.

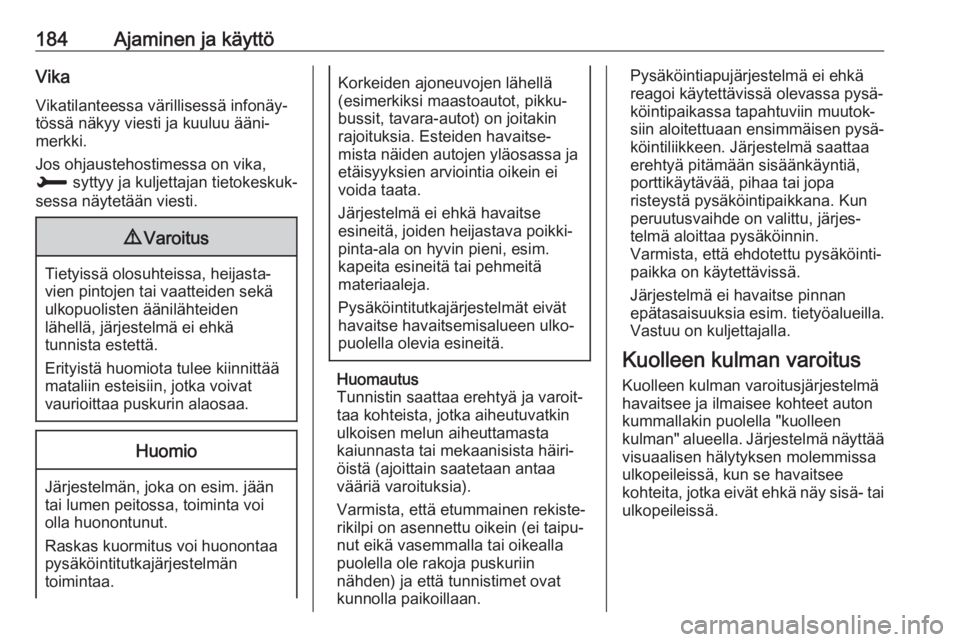

184Ajaminen ja käyttöVikaVikatilanteessa värillisessä infonäy‐
tössä näkyy viesti ja kuuluu ääni‐
merkki.
Jos ohjaustehostimessa on vika,
H syttyy ja kuljettajan tietokeskuk‐
sessa näytetään viesti.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä
ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Järjestelmän, joka on esim. jään
tai lumen peitossa, toiminta voi
olla huonontunut.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin
ulkoisen melun aiheuttamasta
kaiunnasta tai mekaanisista häiri‐
öistä (ajoittain saatetaan antaa
vääriä varoituksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla
puolella ole rakoja puskuriin
nähden) ja että tunnistimet ovat
kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa
risteystä pysäköintipaikkana. Kun
peruutusvaihde on valittu, järjes‐
telmä aloittaa pysäköinnin.
Varmista, että ehdotettu pysäköinti‐
paikka on käytettävissä.
Järjestelmä ei havaitse pinnan
epätasaisuuksia esim. tietyöalueilla.
Vastuu on kuljettajalla.
Kuolleen kulman varoitus Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen
kulman" alueella. Järjestelmä näyttää
visuaalisen hälytyksen molemmissa
ulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai
ulkopeileissä.

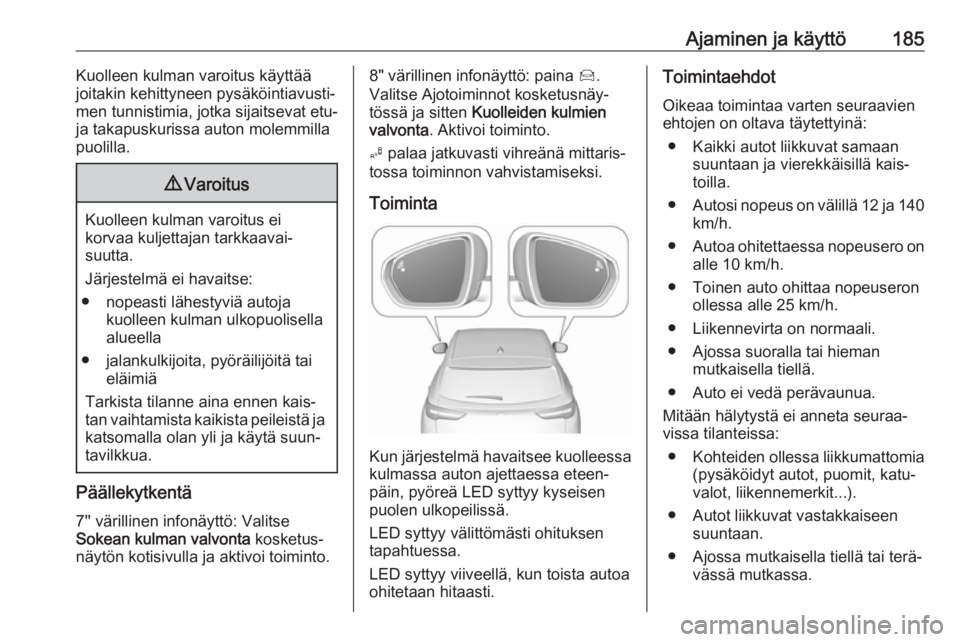

Ajaminen ja käyttö185Kuolleen kulman varoitus käyttää
joitakin kehittyneen pysäköintiavusti‐ men tunnistimia, jotka sijaitsevat etu-
ja takapuskurissa auton molemmilla
puolilla.9 Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Päällekytkentä
7'' värillinen infonäyttö: Valitse
Sokean kulman valvonta kosketus‐
näytön kotisivulla ja aktivoi toiminto.
8" värillinen infonäyttö: paina Í.
Valitse Ajotoiminnot kosketusnäy‐ tössä ja sitten Kuolleiden kulmien
valvonta . Aktivoi toiminto.
B palaa jatkuvasti vihreänä mittaris‐
tossa toiminnon vahvistamiseksi.
Toiminta
Kun järjestelmä havaitsee kuolleessa kulmassa auton ajettaessa eteen‐
päin, pyöreä LED syttyy kyseisen
puolen ulkopeilissä.
LED syttyy välittömästi ohituksen
tapahtuessa.
LED syttyy viiveellä, kun toista autoa
ohitetaan hitaasti.
Toimintaehdot
Oikeaa toimintaa varten seuraavien
ehtojen on oltava täytettyinä:
● Kaikki autot liikkuvat samaan suuntaan ja vierekkäisillä kais‐toilla.
● Autosi nopeus on välillä 12 ja 140
km/h.
● Autoa ohitettaessa nopeusero on
alle 10 km/h.
● Toinen auto ohittaa nopeuseron ollessa alle 25 km/h.
● Liikennevirta on normaali.
● Ajossa suoralla tai hieman mutkaisella tiellä.
● Auto ei vedä perävaunua.
Mitään hälytystä ei anneta seuraa‐
vissa tilanteissa:
● Kohteiden ollessa liikkumattomia
(pysäköidyt autot, puomit, katu‐
valot, liikennemerkit...).
● Autot liikkuvat vastakkaiseen suuntaan.
● Ajossa mutkaisella tiellä tai terä‐ vässä mutkassa.

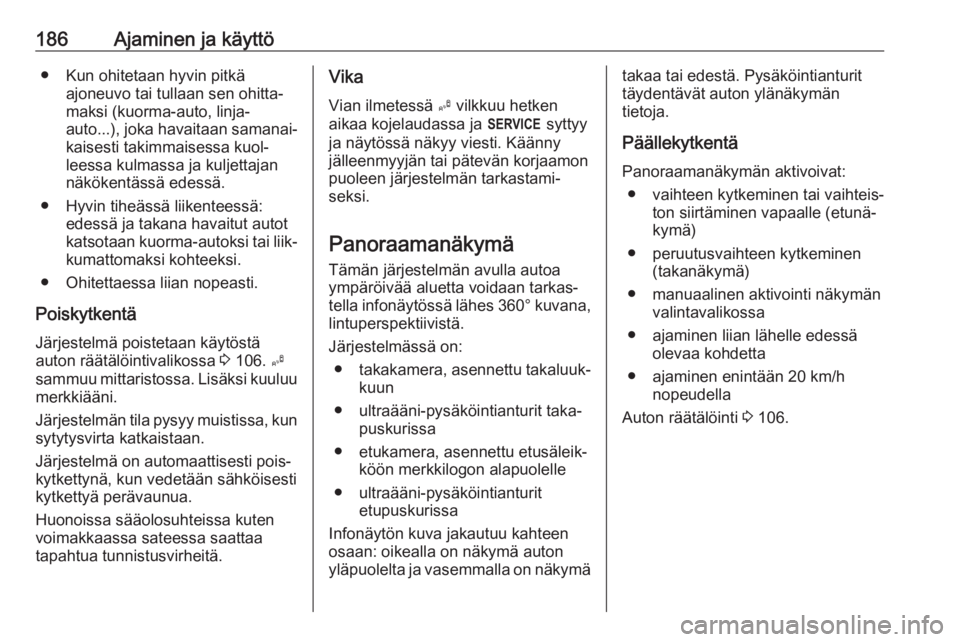

186Ajaminen ja käyttö● Kun ohitetaan hyvin pitkäajoneuvo tai tullaan sen ohitta‐
maksi (kuorma-auto, linja-
auto...), joka havaitaan samanai‐
kaisesti takimmaisessa kuol‐
leessa kulmassa ja kuljettajan
näkökentässä edessä.
● Hyvin tiheässä liikenteessä: edessä ja takana havaitut autot
katsotaan kuorma-autoksi tai liik‐ kumattomaksi kohteeksi.
● Ohitettaessa liian nopeasti.
Poiskytkentä
Järjestelmä poistetaan käytöstä
auton räätälöintivalikossa 3 106. B
sammuu mittaristossa. Lisäksi kuuluu
merkkiääni.
Järjestelmän tila pysyy muistissa, kun sytytysvirta katkaistaan.
Järjestelmä on automaattisesti pois‐
kytkettynä, kun vedetään sähköisesti kytkettyä perävaunua.
Huonoissa sääolosuhteissa kuten
voimakkaassa sateessa saattaa
tapahtua tunnistusvirheitä.Vika
Vian ilmetessä B vilkkuu hetken
aikaa kojelaudassa ja F syttyy
ja näytössä näkyy viesti. Käänny jälleenmyyjän tai pätevän korjaamonpuoleen järjestelmän tarkastami‐
seksi.
Panoraamanäkymä
Tämän järjestelmän avulla autoa ympäröivää aluetta voidaan tarkas‐
tella infonäytössä lähes 360° kuvana,
lintuperspektiivistä.
Järjestelmässä on: ● takakamera, asennettu takaluuk‐
kuun
● ultraääni-pysäköintianturit taka‐ puskurissa
● etukamera, asennettu etusäleik‐ köön merkkilogon alapuolelle
● ultraääni-pysäköintianturit etupuskurissa
Infonäytön kuva jakautuu kahteen
osaan: oikealla on näkymä auton
yläpuolelta ja vasemmalla on näkymätakaa tai edestä. Pysäköintianturit
täydentävät auton ylänäkymän
tietoja.
Päällekytkentä Panoraamanäkymän aktivoivat: ● vaihteen kytkeminen tai vaihteis‐ ton siirtäminen vapaalle (etunä‐
kymä)
● peruutusvaihteen kytkeminen (takanäkymä)
● manuaalinen aktivointi näkymän valintavalikossa
● ajaminen liian lähelle edessä olevaa kohdetta
● ajaminen enintään 20 km/h nopeudella
Auton räätälöinti 3 106.

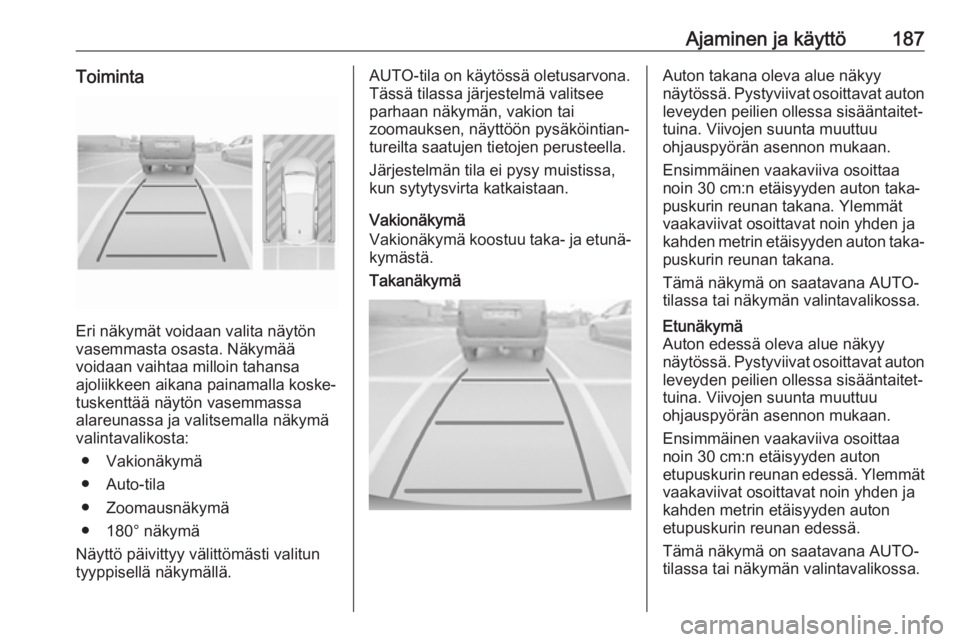

Ajaminen ja käyttö187Toiminta
Eri näkymät voidaan valita näytön
vasemmasta osasta. Näkymää
voidaan vaihtaa milloin tahansa
ajoliikkeen aikana painamalla koske‐
tuskenttää näytön vasemmassa
alareunassa ja valitsemalla näkymä
valintavalikosta:
● Vakionäkymä
● Auto-tila
● Zoomausnäkymä ● 180° näkymä
Näyttö päivittyy välittömästi valitun
tyyppisellä näkymällä.
AUTO-tila on käytössä oletusarvona.
Tässä tilassa järjestelmä valitsee
parhaan näkymän, vakion tai
zoomauksen, näyttöön pysäköintian‐ tureilta saatujen tietojen perusteella.
Järjestelmän tila ei pysy muistissa,
kun sytytysvirta katkaistaan.
Vakionäkymä
Vakionäkymä koostuu taka- ja etunä‐ kymästä.TakanäkymäAuton takana oleva alue näkyy
näytössä. Pystyviivat osoittavat auton leveyden peilien ollessa sisääntaitet‐
tuina. Viivojen suunta muuttuu
ohjauspyörän asennon mukaan.
Ensimmäinen vaakaviiva osoittaa
noin 30 cm:n etäisyyden auton taka‐
puskurin reunan takana. Ylemmät
vaakaviivat osoittavat noin yhden ja
kahden metrin etäisyyden auton taka‐ puskurin reunan takana.
Tämä näkymä on saatavana AUTO-
tilassa tai näkymän valintavalikossa.Etunäkymä
Auton edessä oleva alue näkyy
näytössä. Pystyviivat osoittavat auton
leveyden peilien ollessa sisääntaitet‐ tuina. Viivojen suunta muuttuu
ohjauspyörän asennon mukaan.
Ensimmäinen vaakaviiva osoittaa
noin 30 cm:n etäisyyden auton
etupuskurin reunan edessä. Ylemmät
vaakaviivat osoittavat noin yhden ja
kahden metrin etäisyyden auton
etupuskurin reunan edessä.
Tämä näkymä on saatavana AUTO-
tilassa tai näkymän valintavalikossa.

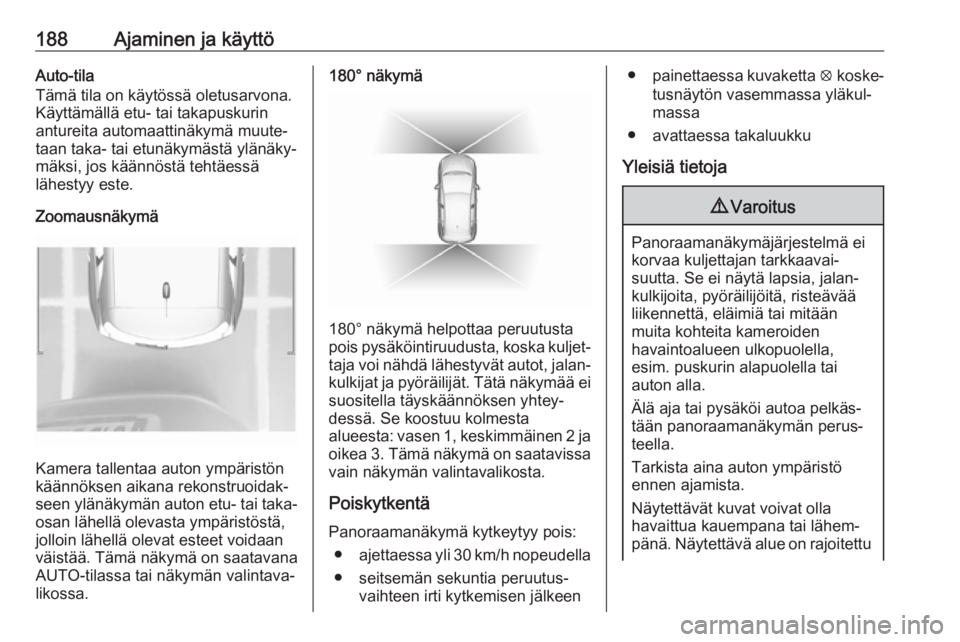

188Ajaminen ja käyttöAuto-tila
Tämä tila on käytössä oletusarvona. Käyttämällä etu- tai takapuskurin
antureita automaattinäkymä muute‐
taan taka- tai etunäkymästä ylänäky‐
mäksi, jos käännöstä tehtäessä
lähestyy este.
Zoomausnäkymä
Kamera tallentaa auton ympäristön
käännöksen aikana rekonstruoidak‐ seen ylänäkymän auton etu- tai taka‐ osan lähellä olevasta ympäristöstä,
jolloin lähellä olevat esteet voidaan
väistää. Tämä näkymä on saatavana
AUTO-tilassa tai näkymän valintava‐
likossa.
180° näkymä
180° näkymä helpottaa peruutusta
pois pysäköintiruudusta, koska kuljet‐
taja voi nähdä lähestyvät autot, jalan‐ kulkijat ja pyöräilijät. Tätä näkymää ei
suositella täyskäännöksen yhtey‐ dessä. Se koostuu kolmesta
alueesta: vasen 1, keskimmäinen 2 ja oikea 3. Tämä näkymä on saatavissa
vain näkymän valintavalikosta.
Poiskytkentä
Panoraamanäkymä kytkeytyy pois: ● ajettaessa yli 30 km/h nopeudella
● seitsemän sekuntia peruutus‐ vaihteen irti kytkemisen jälkeen
●painettaessa kuvaketta q koske‐
tusnäytön vasemmassa yläkul‐
massa
● avattaessa takaluukku
Yleisiä tietoja9 Varoitus
Panoraamanäkymäjärjestelmä ei
korvaa kuljettajan tarkkaavai‐
suutta. Se ei näytä lapsia, jalan‐ kulkijoita, pyöräilijöitä, risteävää
liikennettä, eläimiä tai mitään
muita kohteita kameroiden
havaintoalueen ulkopuolella,
esim. puskurin alapuolella tai
auton alla.
Älä aja tai pysäköi autoa pelkäs‐
tään panoraamanäkymän perus‐
teella.
Tarkista aina auton ympäristö
ennen ajamista.
Näytettävät kuvat voivat olla
havaittua kauempana tai lähem‐
pänä. Näytettävä alue on rajoitettu
