Važiavimas ir naudojimas189

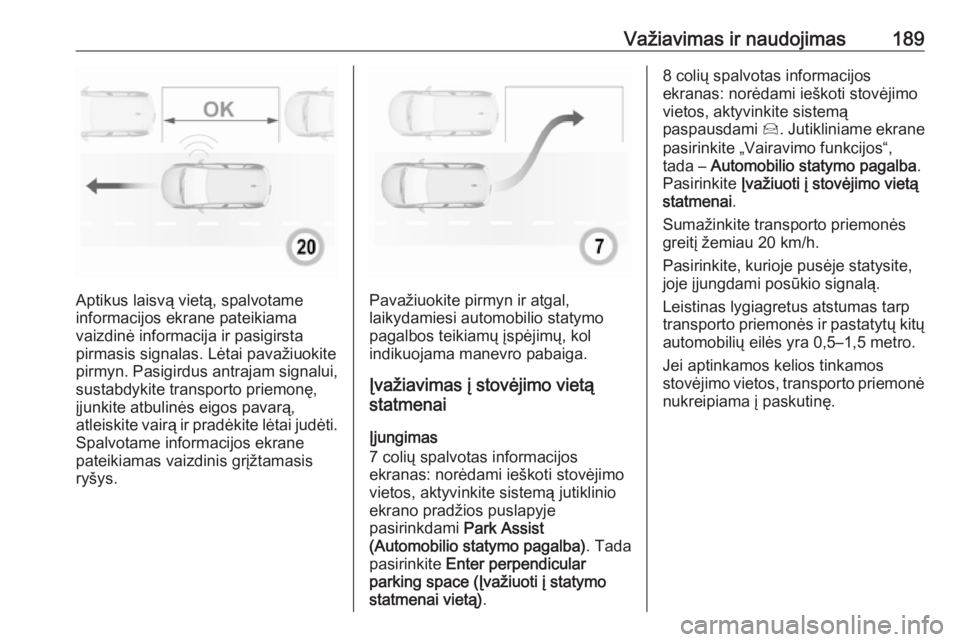

Aptikus laisvą vietą, spalvotame
informacijos ekrane pateikiama
vaizdinė informacija ir pasigirsta
pirmasis signalas. Lėtai pavažiuokite
pirmyn. Pasigirdus antrajam signalui,
sustabdykite transporto priemonę,
įjunkite atbulinės eigos pavarą,
atleiskite vairą ir pradėkite lėtai judėti.
Spalvotame informacijos ekrane
pateikiamas vaizdinis grįžtamasis
ryšys.Pavažiuokite pirmyn ir atgal,
laikydamiesi automobilio statymo
pagalbos teikiamų įspėjimų, kol
indikuojama manevro pabaiga.
Įvažiavimas į stovėjimo vietą
statmenai
Įjungimas
7 colių spalvotas informacijos
ekranas: norėdami ieškoti stovėjimo vietos, aktyvinkite sistemą jutiklinio
ekrano pradžios puslapyje
pasirinkdami Park Assist
(Automobilio statymo pagalba) . Tada
pasirinkite Enter perpendicular
parking space (Įvažiuoti į statymo
statmenai vietą) .
8 colių spalvotas informacijos
ekranas: norėdami ieškoti stovėjimo vietos, aktyvinkite sistemą
paspausdami Í. Jutikliniame ekrane
pasirinkite „Vairavimo funkcijos“,
tada – Automobilio statymo pagalba .
Pasirinkite Įvažiuoti į stovėjimo vietą
statmenai .
Sumažinkite transporto priemonės greitį žemiau 20 km/h.
Pasirinkite, kurioje pusėje statysite,
joje įjungdami posūkio signalą.
Leistinas lygiagretus atstumas tarp
transporto priemonės ir pastatytų kitų
automobilių eilės yra 0,5–1,5 metro.
Jei aptinkamos kelios tinkamos
stovėjimo vietos, transporto priemonė nukreipiama į paskutinę.

190Važiavimas ir naudojimas

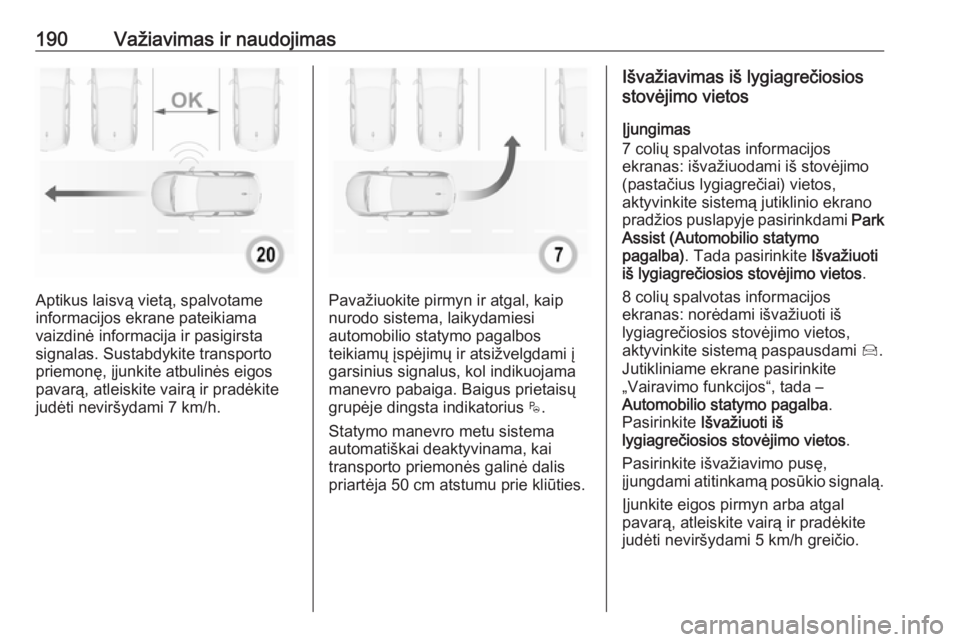

Aptikus laisvą vietą, spalvotame
informacijos ekrane pateikiama
vaizdinė informacija ir pasigirsta
signalas. Sustabdykite transporto priemonę, įjunkite atbulinės eigos
pavarą, atleiskite vairą ir pradėkite
judėti neviršydami 7 km/h.Pavažiuokite pirmyn ir atgal, kaip
nurodo sistema, laikydamiesi
automobilio statymo pagalbos
teikiamų įspėjimų ir atsižvelgdami į
garsinius signalus, kol indikuojama manevro pabaiga. Baigus prietaisų
grupėje dingsta indikatorius $.
Statymo manevro metu sistema
automatiškai deaktyvinama, kai
transporto priemonės galinė dalis
priartėja 50 cm atstumu prie kliūties.
Išvažiavimas iš lygiagrečiosios
stovėjimo vietos
Įjungimas
7 colių spalvotas informacijos
ekranas: išvažiuodami iš stovėjimo
(pastačius lygiagrečiai) vietos,
aktyvinkite sistemą jutiklinio ekrano
pradžios puslapyje pasirinkdami Park
Assist (Automobilio statymo pagalba) . Tada pasirinkite Išvažiuoti
iš lygiagrečiosios stovėjimo vietos .
8 colių spalvotas informacijos
ekranas: norėdami išvažiuoti iš
lygiagrečiosios stovėjimo vietos,
aktyvinkite sistemą paspausdami Í.
Jutikliniame ekrane pasirinkite
„Vairavimo funkcijos“, tada –
Automobilio statymo pagalba .
Pasirinkite Išvažiuoti iš
lygiagrečiosios stovėjimo vietos .
Pasirinkite išvažiavimo pusę,
įjungdami atitinkamą posūkio signalą.
Įjunkite eigos pirmyn arba atgal
pavarą, atleiskite vairą ir pradėkite
judėti neviršydami 5 km/h greičio.

Važiavimas ir naudojimas191

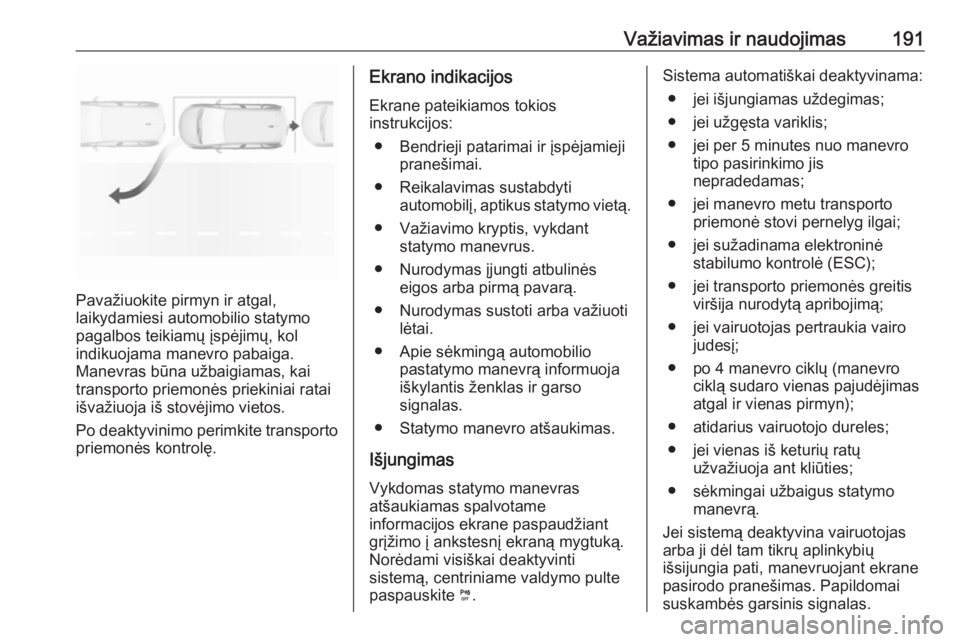

Pavažiuokite pirmyn ir atgal,
laikydamiesi automobilio statymo pagalbos teikiamų įspėjimų, kol
indikuojama manevro pabaiga.
Manevras būna užbaigiamas, kai
transporto priemonės priekiniai ratai išvažiuoja iš stovėjimo vietos.
Po deaktyvinimo perimkite transporto priemonės kontrolę.
Ekrano indikacijos
Ekrane pateikiamos tokios
instrukcijos:
● Bendrieji patarimai ir įspėjamieji pranešimai.
● Reikalavimas sustabdyti automobilį, aptikus statymo vietą.
● Važiavimo kryptis, vykdant statymo manevrus.
● Nurodymas įjungti atbulinės eigos arba pirmą pavarą.
● Nurodymas sustoti arba važiuoti lėtai.
● Apie sėkmingą automobilio pastatymo manevrą informuoja
iškylantis ženklas ir garso
signalas.
● Statymo manevro atšaukimas.
Išjungimas
Vykdomas statymo manevras
atšaukiamas spalvotame
informacijos ekrane paspaudžiant
grįžimo į ankstesnį ekraną mygtuką. Norėdami visiškai deaktyvinti
sistemą, centriniame valdymo pulte paspauskite ¼.Sistema automatiškai deaktyvinama:
● jei išjungiamas uždegimas;
● jei užgęsta variklis;
● jei per 5 minutes nuo manevro tipo pasirinkimo jis
nepradedamas;
● jei manevro metu transporto priemonė stovi pernelyg ilgai;
● jei sužadinama elektroninė stabilumo kontrolė (ESC);
● jei transporto priemonės greitis viršija nurodytą apribojimą;
● jei vairuotojas pertraukia vairo judesį;
● po 4 manevro ciklų (manevro ciklą sudaro vienas pajudėjimas
atgal ir vienas pirmyn);
● atidarius vairuotojo dureles;
● jei vienas iš keturių ratų užvažiuoja ant kliūties;
● sėkmingai užbaigus statymo manevrą.
Jei sistemą deaktyvina vairuotojas
arba ji dėl tam tikrų aplinkybių
išsijungia pati, manevruojant ekrane
pasirodo pranešimas. Papildomai
suskambės garsinis signalas.

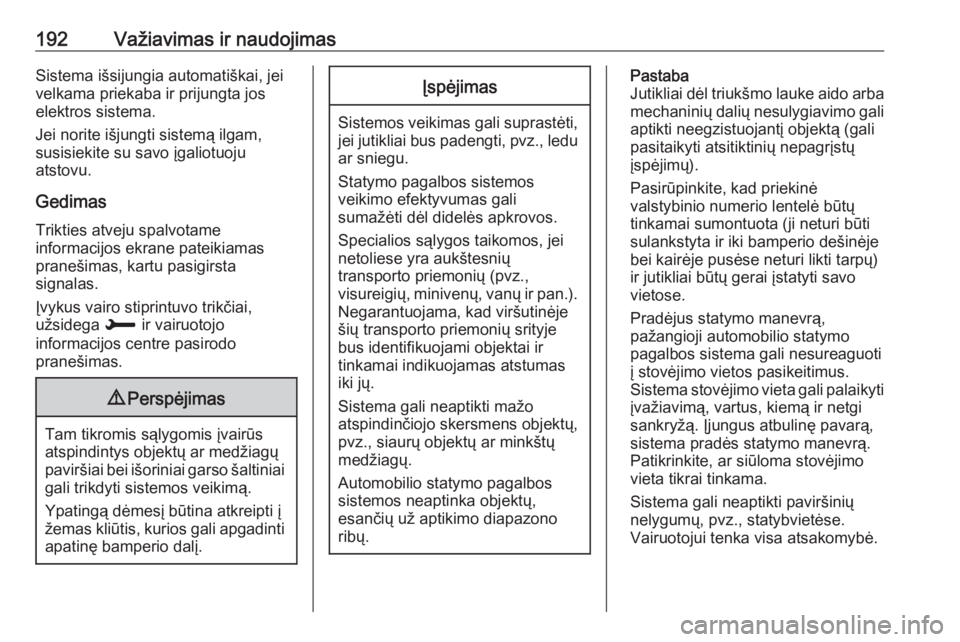

192Važiavimas ir naudojimasSistema išsijungia automatiškai, jei
velkama priekaba ir prijungta jos
elektros sistema.
Jei norite išjungti sistemą ilgam,
susisiekite su savo įgaliotuoju
atstovu.
Gedimas Trikties atveju spalvotame
informacijos ekrane pateikiamas
pranešimas, kartu pasigirsta
signalas.
Įvykus vairo stiprintuvo trikčiai,
užsidega H ir vairuotojo
informacijos centre pasirodo
pranešimas.9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali apgadinti
apatinę bamperio dalį.
Įspėjimas
Sistemos veikimas gali suprastėti, jei jutikliai bus padengti, pvz., ledu
ar sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Specialios sąlygos taikomos, jei
netoliese yra aukštesnių
transporto priemonių (pvz.,
visureigių, minivenų, vanų ir pan.). Negarantuojama, kad viršutinėje
šių transporto priemonių srityje
bus identifikuojami objektai ir
tinkamai indikuojamas atstumas
iki jų.
Sistema gali neaptikti mažo
atspindinčiojo skersmens objektų,
pvz., siaurų objektų ar minkštų
medžiagų.
Automobilio statymo pagalbos
sistemos neaptinka objektų,
esančių už aptikimo diapazono ribų.
Pastaba
Jutikliai dėl triukšmo lauke aido arba mechaninių dalių nesulygiavimo gali
aptikti neegzistuojantį objektą (gali
pasitaikyti atsitiktinių nepagrįstų
įspėjimų).
Pasirūpinkite, kad priekinė
valstybinio numerio lentelė būtų
tinkamai sumontuota (ji neturi būti
sulankstyta ir iki bamperio dešinėje
bei kairėje pusėse neturi likti tarpų)
ir jutikliai būtų gerai įstatyti savo
vietose.
Pradėjus statymo manevrą,
pažangioji automobilio statymo
pagalbos sistema gali nesureaguoti
į stovėjimo vietos pasikeitimus.
Sistema stovėjimo vieta gali palaikyti įvažiavimą, vartus, kiemą ir netgi
sankryžą. Įjungus atbulinę pavarą,
sistema pradės statymo manevrą.
Patikrinkite, ar siūloma stovėjimo
vieta tikrai tinkama.
Sistema gali neaptikti paviršinių
nelygumų, pvz., statybvietėse.
Vairuotojui tenka visa atsakomybė.

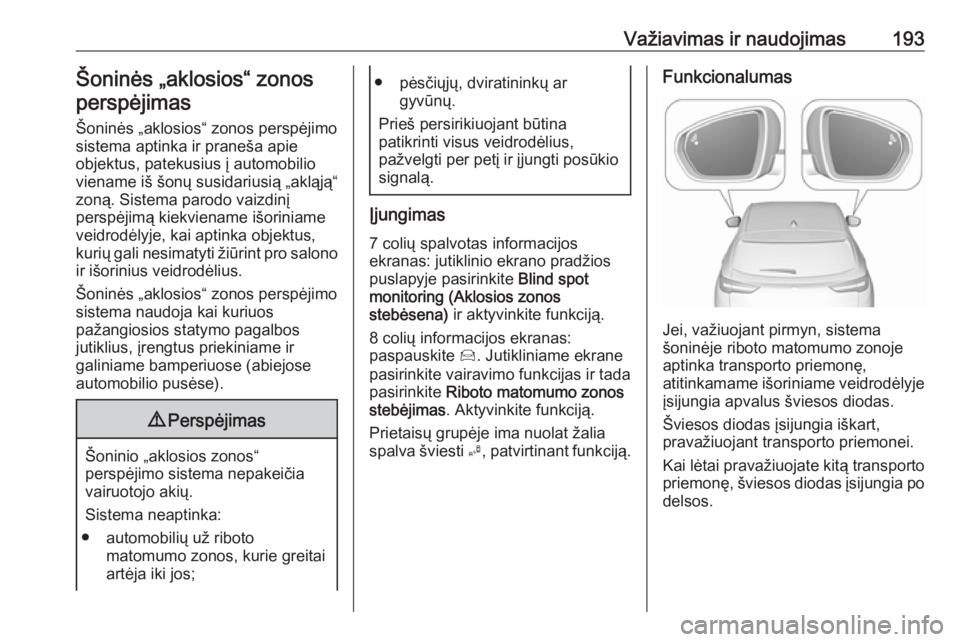

Važiavimas ir naudojimas193Šoninės „aklosios“ zonosperspėjimas
Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio
viename iš šonų susidariusią „akląją“ zoną. Sistema parodo vaizdinį
perspėjimą kiekviename išoriniame
veidrodėlyje, kai aptinka objektus,
kurių gali nesimatyti žiūrint pro salono ir išorinius veidrodėlius.
Šoninės „aklosios“ zonos perspėjimo
sistema naudoja kai kuriuos
pažangiosios statymo pagalbos
jutiklius, įrengtus priekiniame ir
galiniame bamperiuose (abiejose
automobilio pusėse).9 Perspėjimas
Šoninio „aklosios zonos“
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka:
● automobilių už riboto matomumo zonos, kurie greitai
artėja iki jos;
● pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Įjungimas
7 colių spalvotas informacijos
ekranas: jutiklinio ekrano pradžios
puslapyje pasirinkite Blind spot
monitoring (Aklosios zonos
stebėsena) ir aktyvinkite funkciją.
8 colių informacijos ekranas: paspauskite Í. Jutikliniame ekrane
pasirinkite vairavimo funkcijas ir tada
pasirinkite Riboto matomumo zonos
stebėjimas . Aktyvinkite funkciją.
Prietaisų grupėje ima nuolat žalia
spalva šviesti B, patvirtinant funkciją.
Funkcionalumas
Jei, važiuojant pirmyn, sistema
šoninėje riboto matomumo zonoje
aptinka transporto priemonę,
atitinkamame išoriniame veidrodėlyje
įsijungia apvalus šviesos diodas.
Šviesos diodas įsijungia iškart,
pravažiuojant transporto priemonei.
Kai lėtai pravažiuojate kitą transporto
priemonę, šviesos diodas įsijungia po
delsos.

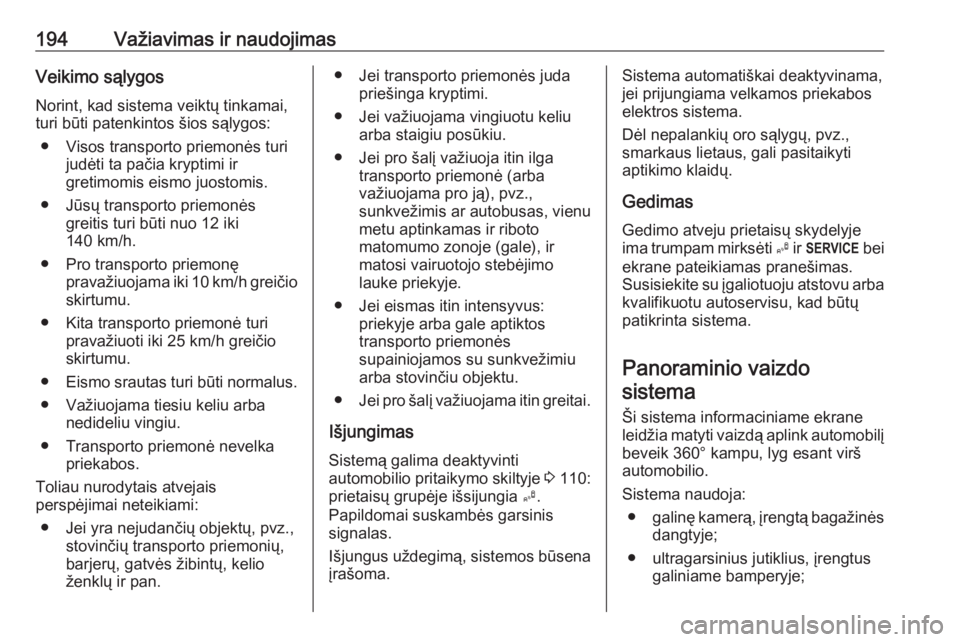

194Važiavimas ir naudojimasVeikimo sąlygosNorint, kad sistema veiktų tinkamai,
turi būti patenkintos šios sąlygos:
● Visos transporto priemonės turi judėti ta pačia kryptimi ir
gretimomis eismo juostomis.
● Jūsų transporto priemonės greitis turi būti nuo 12 iki
140 km/h.
● Pro transporto priemonę pravažiuojama iki 10 km/h greičio
skirtumu.
● Kita transporto priemonė turi pravažiuoti iki 25 km/h greičio
skirtumu.
● Eismo srautas turi būti normalus.
● Važiuojama tiesiu keliu arba nedideliu vingiu.
● Transporto priemonė nevelka priekabos.
Toliau nurodytais atvejais
perspėjimai neteikiami:
● Jei yra nejudančių objektų, pvz., stovinčių transporto priemonių,
barjerų, gatvės žibintų, kelio
ženklų ir pan.● Jei transporto priemonės juda priešinga kryptimi.
● Jei važiuojama vingiuotu keliu arba staigiu posūkiu.
● Jei pro šalį važiuoja itin ilga transporto priemonė (arba
važiuojama pro ją), pvz.,
sunkvežimis ar autobusas, vienu
metu aptinkamas ir riboto
matomumo zonoje (gale), ir
matosi vairuotojo stebėjimo
lauke priekyje.
● Jei eismas itin intensyvus: priekyje arba gale aptiktos
transporto priemonės
supainiojamos su sunkvežimiu arba stovinčiu objektu.
● Jei pro šalį važiuojama itin greitai.
Išjungimas
Sistemą galima deaktyvinti
automobilio pritaikymo skiltyje 3 110:
prietaisų grupėje išsijungia B.
Papildomai suskambės garsinis
signalas.
Išjungus uždegimą, sistemos būsena
įrašoma.Sistema automatiškai deaktyvinama,
jei prijungiama velkamos priekabos
elektros sistema.
Dėl nepalankių oro sąlygų, pvz.,
smarkaus lietaus, gali pasitaikyti
aptikimo klaidų.
Gedimas Gedimo atveju prietaisų skydelyjeima trumpam mirksėti B ir F bei
ekrane pateikiamas pranešimas. Susisiekite su įgaliotuoju atstovu arba kvalifikuotu autoservisu, kad būtų
patikrinta sistema.
Panoraminio vaizdo
sistema
Ši sistema informaciniame ekrane
leidžia matyti vaizdą aplink automobilį beveik 360° kampu, lyg esant viršautomobilio.

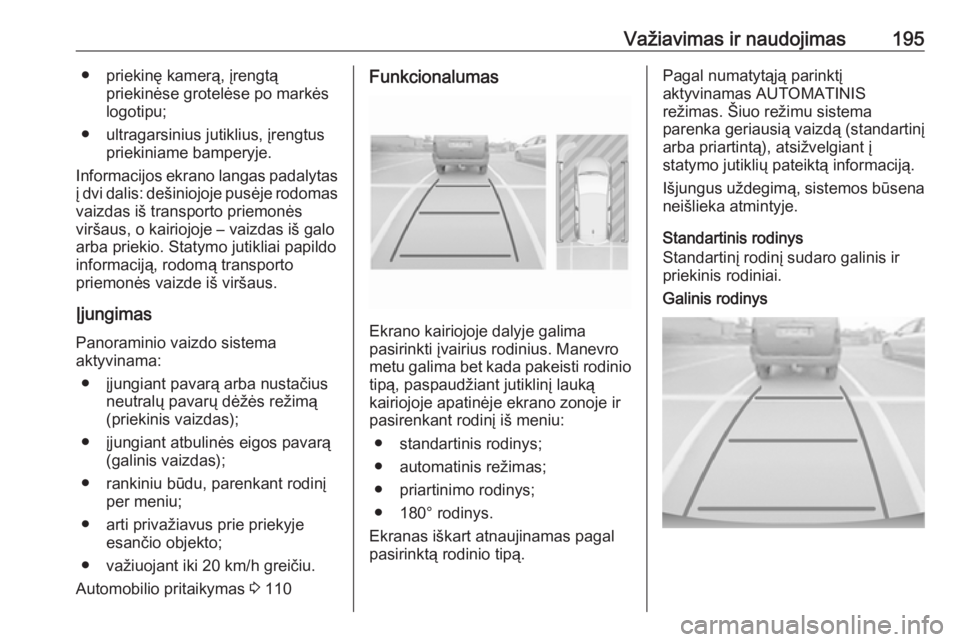

Sistema naudoja: ● galinę kamerą, įrengtą bagažinės
dangtyje;
● ultragarsinius jutiklius, įrengtus galiniame bamperyje;

Važiavimas ir naudojimas195● priekinę kamerą, įrengtąpriekinėse grotelėse po markės
logotipu;
● ultragarsinius jutiklius, įrengtus priekiniame bamperyje.
Informacijos ekrano langas padalytas
į dvi dalis: dešiniojoje pusėje rodomas
vaizdas iš transporto priemonės
viršaus, o kairiojoje – vaizdas iš galo
arba priekio. Statymo jutikliai papildo informaciją, rodomą transporto
priemonės vaizde iš viršaus.
Įjungimas Panoraminio vaizdo sistema
aktyvinama:
● įjungiant pavarą arba nustačius neutralų pavarų dėžės režimą
(priekinis vaizdas);
● įjungiant atbulinės eigos pavarą (galinis vaizdas);
● rankiniu būdu, parenkant rodinį per meniu;
● arti privažiavus prie priekyje esančio objekto;
● važiuojant iki 20 km/h greičiu.
Automobilio pritaikymas 3 110Funkcionalumas
Ekrano kairiojoje dalyje galima
pasirinkti įvairius rodinius. Manevro metu galima bet kada pakeisti rodinio
tipą, paspaudžiant jutiklinį lauką
kairiojoje apatinėje ekrano zonoje ir
pasirenkant rodinį iš meniu:
● standartinis rodinys;
● automatinis režimas;
● priartinimo rodinys;
● 180° rodinys.
Ekranas iškart atnaujinamas pagal
pasirinktą rodinio tipą.
Pagal numatytąją parinktį
aktyvinamas AUTOMATINIS
režimas. Šiuo režimu sistema
parenka geriausią vaizdą (standartinį
arba priartintą), atsižvelgiant į
statymo jutiklių pateiktą informaciją.
Išjungus uždegimą, sistemos būsena
neišlieka atmintyje.
Standartinis rodinys

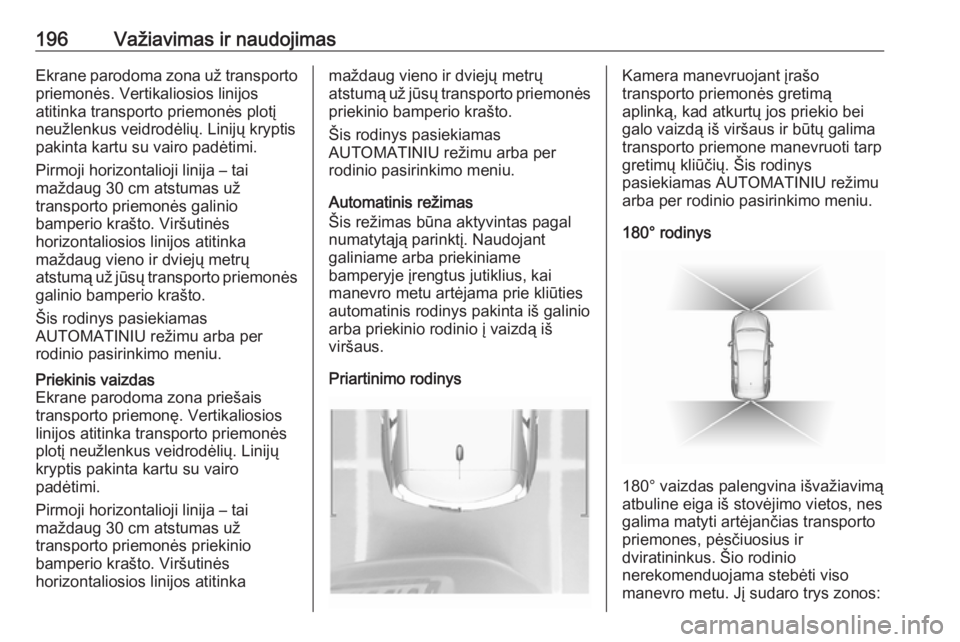

Standartinį rodinį sudaro galinis ir
priekinis rodiniai.Galinis rodinys

196Važiavimas ir naudojimasEkrane parodoma zona už transportopriemonės. Vertikaliosios linijos
atitinka transporto priemonės plotį
neužlenkus veidrodėlių. Linijų kryptis
pakinta kartu su vairo padėtimi.
Pirmoji horizontalioji linija – tai
maždaug 30 cm atstumas už
transporto priemonės galinio
bamperio krašto. Viršutinės
horizontaliosios linijos atitinka
maždaug vieno ir dviejų metrų
atstumą už jūsų transporto priemonės
galinio bamperio krašto.
Šis rodinys pasiekiamas
AUTOMATINIU režimu arba per
rodinio pasirinkimo meniu.Priekinis vaizdas
Ekrane parodoma zona priešais
transporto priemonę. Vertikaliosios
linijos atitinka transporto priemonės plotį neužlenkus veidrodėlių. Linijųkryptis pakinta kartu su vairo
padėtimi.
Pirmoji horizontalioji linija – tai
maždaug 30 cm atstumas už
transporto priemonės priekinio
bamperio krašto. Viršutinės
horizontaliosios linijos atitinkamaždaug vieno ir dviejų metrų
atstumą už jūsų transporto priemonės priekinio bamperio krašto.
Šis rodinys pasiekiamas
AUTOMATINIU režimu arba per
rodinio pasirinkimo meniu.
Automatinis režimas
Šis režimas būna aktyvintas pagal
numatytąją parinktį. Naudojant
galiniame arba priekiniame
bamperyje įrengtus jutiklius, kai
manevro metu artėjama prie kliūties automatinis rodinys pakinta iš galinio
arba priekinio rodinio į vaizdą iš
viršaus.
Priartinimo rodinysKamera manevruojant įrašo
transporto priemonės gretimą
aplinką, kad atkurtų jos priekio bei
galo vaizdą iš viršaus ir būtų galima
transporto priemone manevruoti tarp
gretimų kliūčių. Šis rodinys
pasiekiamas AUTOMATINIU režimu arba per rodinio pasirinkimo meniu.
180° rodinys
180° vaizdas palengvina išvažiavimą
atbuline eiga iš stovėjimo vietos, nes
galima matyti artėjančias transporto
priemones, pėsčiuosius ir
dviratininkus. Šio rodinio
nerekomenduojama stebėti viso
manevro metu. Jį sudaro trys zonos:

Važiavimas ir naudojimas197kairioji (1), centrinė (2) ir dešinioji (3).
Šis rodinys pasiekiamas tik per
rodinio pasirinkimo meniu.
Išjungimas
Panoraminio vaizdo sistema
deaktyvinama:
● važiuojant didesniu nei 30 km/h greičiu
● praėjus septynioms sekundėms nuo atbulinės eigos pavaros
išjungimo
● paspaudus piktogramą q
kairiajame viršutiniame jutiklinio ekrano kampe
● atidarius bagažinės dangtį
Bendra informacija9 Perspėjimas
Panoraminio vaizdo sistema
nepakeičia vairuotojo akių. Ji
nerodys vaikų, pėsčiųjų,
dviratininkų, skersinio eismo
dalyvių, gyvūnų ir kitų objektų,
esančių už kameros veikimo
zonos ribų, pvz. po bamperiu ar
transporto priemone.
Nevažiuokite ir nestatykite
automobilio, naudodamiesi vien
panoraminio vaizdo sistema.
Prieš važiuodami, visada
patikrinkite automobilio aplinką.
Rodomi vaizdai gali būti toliau
arba arčiau, nei jie iš tikrųjų yra. Rodoma sritis yra ribota ir objektai, esantys arti kurio nors bamperio
krašto arba po juo, ekrane gali būti nerodomi.
Sistemos apribojimai
Įspėjimas
Siekiant optimalaus sistemosveikimo, svarbu užtikrinti kamerų,
esančių bagažinės dangtyje, tarp
valstybinio numerio apšvietimo
lempučių, ir prekinėse grotelėse,
po markės ženklu, objektyvų
švarą. Nuplaukite objektyvus
vandeniu ir nušluostykite švaria
šluoste.
Nevalykite objektyvų garų
purškikliu ar aukšto slėgio
purškiamuoju įrenginiu.
Panoraminio vaizdo sistema gali neveikti tinkamai tokiais atvejais:
● Aplink yra tamsu.
● Saulė arba priekiniai žibintai šviečia tiesiai į kameros
objektyvą.
● Vairuojant naktį.
● Oro sąlygos riboja matomumą, pvz. rūkas, lietus ar sniegas.
● Kameros objektyvą užstoja sniegas, ledas, patižęs sniegas,
purvas, nešvarumai.
● Automobilis velka priekabą.
● Automobilis buvo patekęs į avariją.
● Lauke itin smarkiai svyruoja temperatūra.
Galinio vaizdo kamera
Galinio vaizdo kamera padeda
vairuotojui važiuoti atgal, rodydama
zonos už automobilio vaizdą.

198Važiavimas ir naudojimasGalinio vaizdo kameros rodomas
vaizdas pateikiamas informaciniame
ekrane.9 Perspėjimas
Galinio vaizdo kamera nepakeičia
vairuotojo akių. Atminkite, kad į
kameros regos lauką ir statymo
pagalbos jutiklių stebėjimo lauką
nepatenkantys objektai (pvz., po
bamperiu ar po automobiliu)
nerodomi.
Nevažiuokite atbulomis ir
nestatykite automobilio,
naudodamiesi vien galinio vaizdo kamera.
Prieš važiuodami, visada
patikrinkite automobilio aplinką.
Įjungimas
Galinio vaizdo kamera automatiškai
aktyvinama įjungus atbulinę pavarą.
Funkcionalumas
Kamera sumontuota bagažinės
dangtyje.
Kameros rodoma zona yra ribota.
Vaizde matomas atstumas skiriasi
nuo tikrojo.
Orientacinės linijos
Vertikaliosios linijos reiškia bendrąją
transporto priemonės kryptį, o
atstumas tarp vertikaliųjų linijų – jūsų
transporto priemonės plotį be
veidrodėlių. Raudoni žymekliai
atitinka 50 cm nuo galinio bamperio
krašto. Pirma pilna horizontali linija
atitinka maždaug 1 m atstumą. Tarp
pilnų horizontalių linijų yra 1 m
atstumas. Paskutinė pilna horizontali
linija atitinka 5 m.
Orientacinių linijų deaktyvinimas
Orientacines linijas galima deaktyvinti informacijos ekrane. Pasirinkite
Nuostatos , I Transporto priemonė , I
