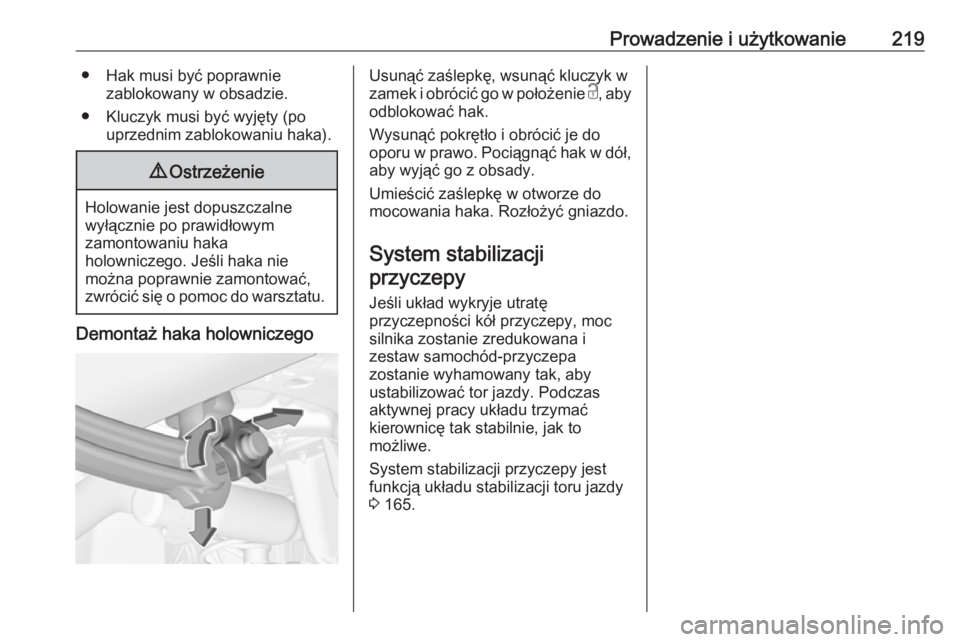

Prowadzenie i użytkowanie219● Hak musi być poprawniezablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
System stabilizacji przyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas aktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
System stabilizacji przyczepy jest
funkcją układu stabilizacji toru jazdy
3 165.

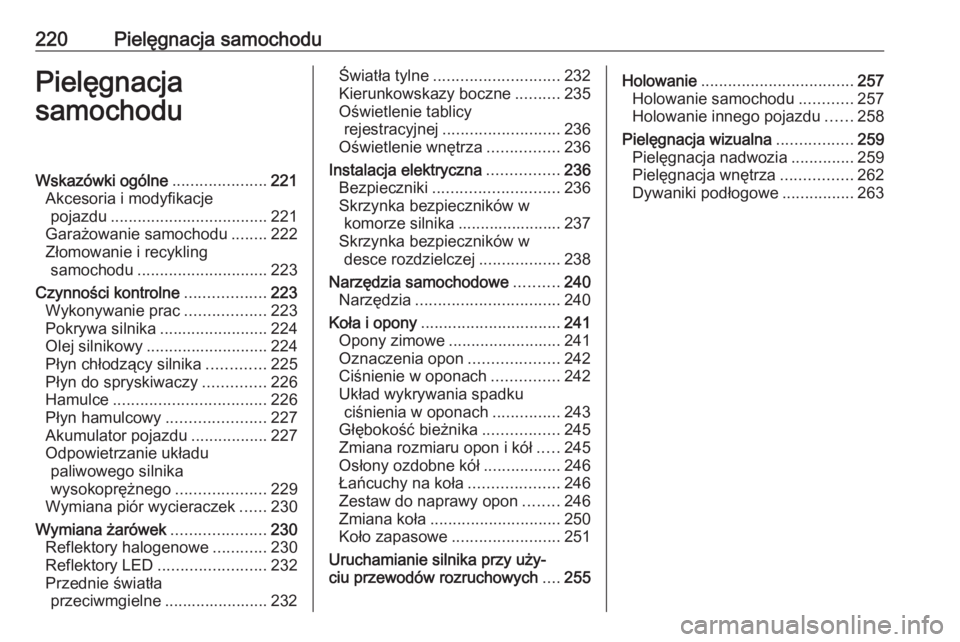

220Pielęgnacja samochoduPielęgnacja
samochoduWskazówki ogólne .....................221
Akcesoria i modyfikacje pojazdu ................................... 221
Garażowanie samochodu ........222
Złomowanie i recykling samochodu ............................. 223
Czynności kontrolne ..................223
Wykonywanie prac ..................223
Pokrywa silnika ........................224
Olej silnikowy ........................... 224
Płyn chłodzący silnika .............225
Płyn do spryskiwaczy ..............226
Hamulce .................................. 226
Płyn hamulcowy ......................227
Akumulator pojazdu .................227
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................229
Wymiana piór wycieraczek ......230
Wymiana żarówek .....................230
Reflektory halogenowe ............230
Reflektory LED ........................ 232
Przednie światła przeciwmgielne ....................... 232Światła tylne ............................ 232
Kierunkowskazy boczne ..........235
Oświetlenie tablicy rejestracyjnej .......................... 236
Oświetlenie wnętrza ................236
Instalacja elektryczna ................236
Bezpieczniki ............................ 236
Skrzynka bezpieczników w komorze silnika ....................... 237
Skrzynka bezpieczników w desce rozdzielczej ..................238
Narzędzia samochodowe ..........240
Narzędzia ................................ 240
Koła i opony ............................... 241
Opony zimowe ......................... 241
Oznaczenia opon ....................242
Ciśnienie w oponach ...............242
Układ wykrywania spadku ciśnienia w oponach ...............243
Głębokość bieżnika .................245
Zmiana rozmiaru opon i kół .....245
Osłony ozdobne kół .................246
Łańcuchy na koła ....................246
Zestaw do naprawy opon ........246
Zmiana koła ............................. 250
Koło zapasowe ........................ 251
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....255Holowanie .................................. 257
Holowanie samochodu ............257
Holowanie innego pojazdu ......258
Pielęgnacja wizualna .................259
Pielęgnacja nadwozia ..............259
Pielęgnacja wnętrza ................262
Dywaniki podłogowe ................263

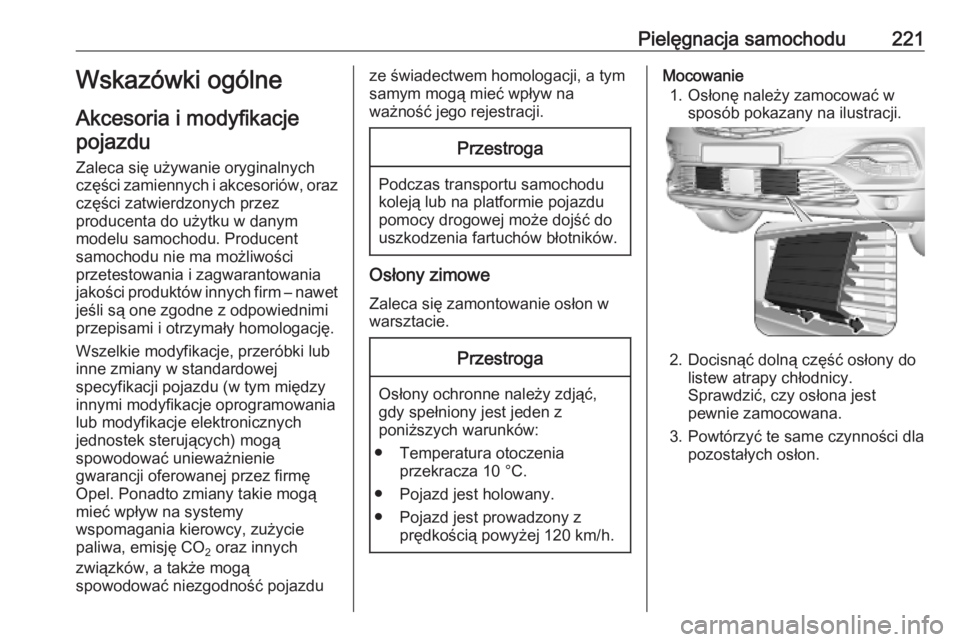

Pielęgnacja samochodu221Wskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na systemy
wspomagania kierowcy, zużycie
paliwa, emisję CO 2 oraz innych
związków, a także mogą
spowodować niezgodność pojazduze świadectwem homologacji, a tym
samym mogą mieć wpływ na
ważność jego rejestracji.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Osłony zimowe
Zaleca się zamontowanie osłon w
warsztacie.
Przestroga
Osłony ochronne należy zdjąć,
gdy spełniony jest jeden z
poniższych warunków:
● Temperatura otoczenia przekracza 10 °C.
● Pojazd jest holowany.
● Pojazd jest prowadzony z prędkością powyżej 120 km/h.
Mocowanie
1. Osłonę należy zamocować w sposób pokazany na ilustracji.
2. Docisnąć dolną część osłony do
listew atrapy chłodnicy.
Sprawdzić, czy osłona jest
pewnie zamocowana.
3. Powtórzyć te same czynności dla pozostałych osłon.

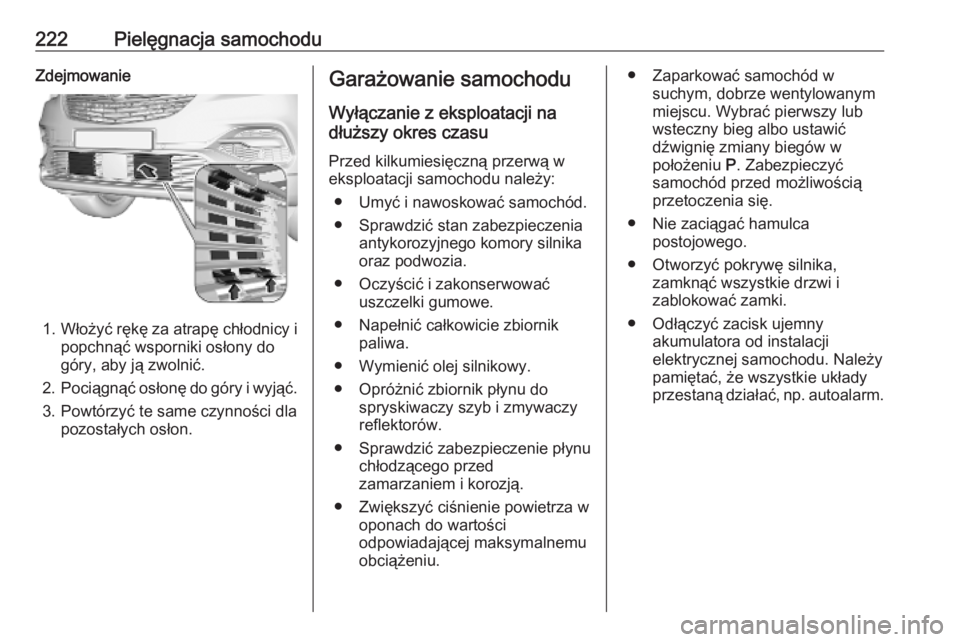

222Pielęgnacja samochoduZdejmowanie
1.Włożyć rękę za atrapę chłodnicy i
popchnąć wsporniki osłony do
góry, aby ją zwolnić.
2. Pociągnąć osłonę do góry i wyjąć.
3. Powtórzyć te same czynności dla pozostałych osłon.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu. Należy
pamiętać, że wszystkie układy
przestaną działać, np. autoalarm.

Pielęgnacja samochodu223Przygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Inicjalizacja elektrycznego
układu sterowania szybami 3 41.
● Sprawdzić ciśnienie powietrza w oponach.
● Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić poziom oleju silnikowego.
● Sprawdzić poziom płynu chłodzącego.
● W razie potrzeby przymocować tablicę rejestracyjną.Złomowanie i recykling
samochodu
Informacje na temat złomowania oraz recyklingu samochodu można
znaleźć na naszej stronie
internetowej (jeśli lokalnie
obowiązujące przepisy prawa
nakazują publikowanie takich
informacji). Złomowanie i recykling
samochodu należy powierzać
wyłącznie autoryzowanym zakładom
recyklingu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

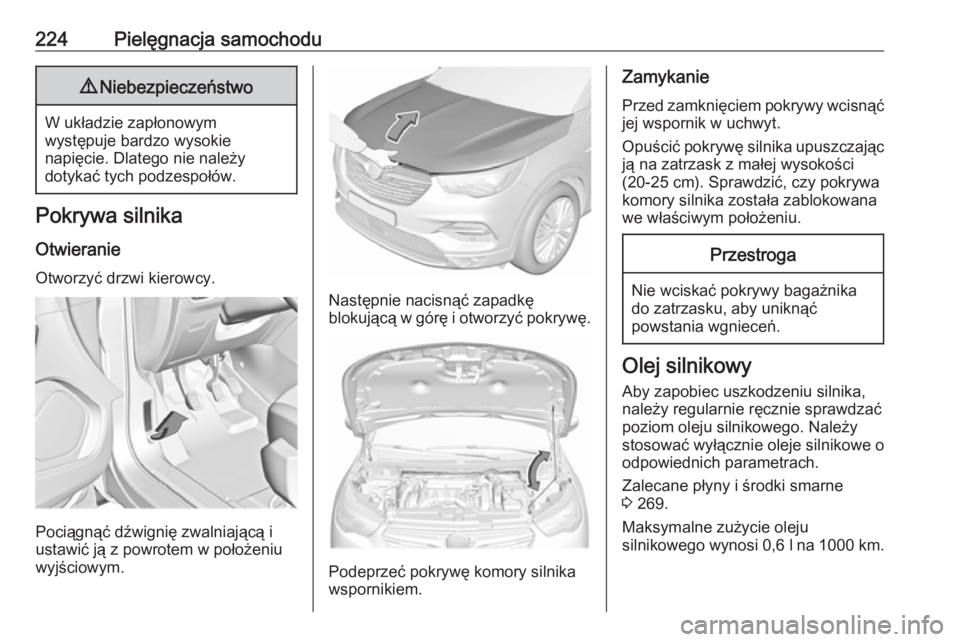

224Pielęgnacja samochodu9Niebezpieczeństwo
W układzie zapłonowym
występuje bardzo wysokie
napięcie. Dlatego nie należy
dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Otworzyć drzwi kierowcy.
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Następnie nacisnąć zapadkę
blokującą w górę i otworzyć pokrywę.
Podeprzeć pokrywę komory silnika
wspornikiem.
Zamykanie
Przed zamknięciem pokrywy wcisnąćjej wspornik w uchwyt.
Opuścić pokrywę silnika upuszczając
ją na zatrzask z małej wysokości
(20-25 cm). Sprawdzić, czy pokrywa
komory silnika została zablokowana
we właściwym położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.
Olej silnikowy
Aby zapobiec uszkodzeniu silnika,
należy regularnie ręcznie sprawdzać
poziom oleju silnikowego. Należy
stosować wyłącznie oleje silnikowe o
odpowiednich parametrach.
Zalecane płyny i środki smarne
3 269.
Maksymalne zużycie oleju
silnikowego wynosi 0,6 l na 1000 km.

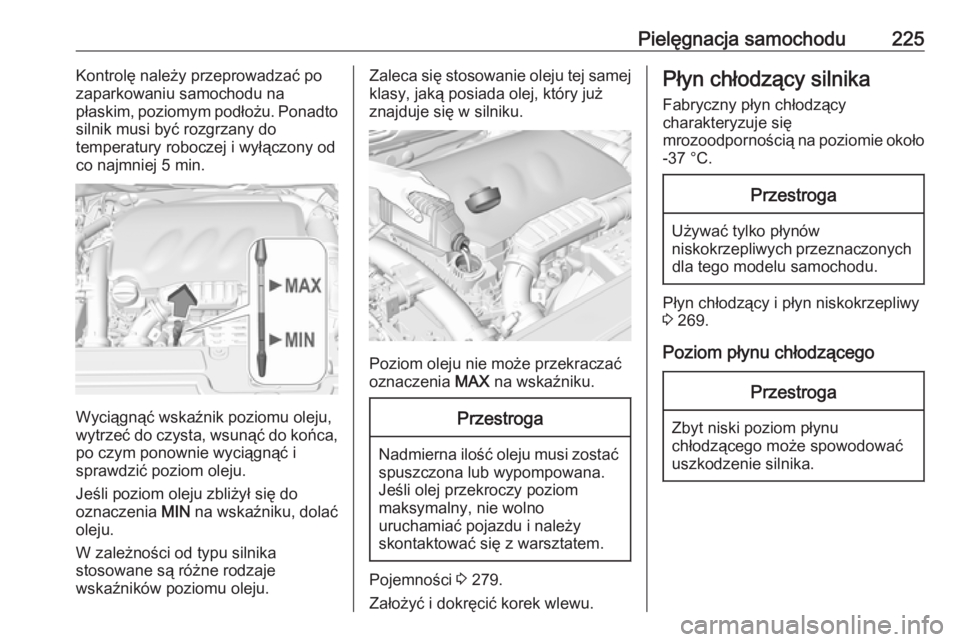

Pielęgnacja samochodu225Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od
co najmniej 5 min.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć do czysta, wsunąć do końca, po czym ponownie wyciągnąć i
sprawdzić poziom oleju.
Jeśli poziom oleju zbliżył się do
oznaczenia MIN na wskaźniku, dolać
oleju.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.
Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana. Jeśli olej przekroczy poziom
maksymalny, nie wolno
uruchamiać pojazdu i należy
skontaktować się z warsztatem.
Pojemności 3 279.
Założyć i dokręcić korek wlewu.
Płyn chłodzący silnika
Fabryczny płyn chłodzący
charakteryzuje się
mrozoodpornością na poziomie około
-37 °C.Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych
dla tego modelu samochodu.
Płyn chłodzący i płyn niskokrzepliwy
3 269.
Poziom płynu chłodzącego
Przestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.

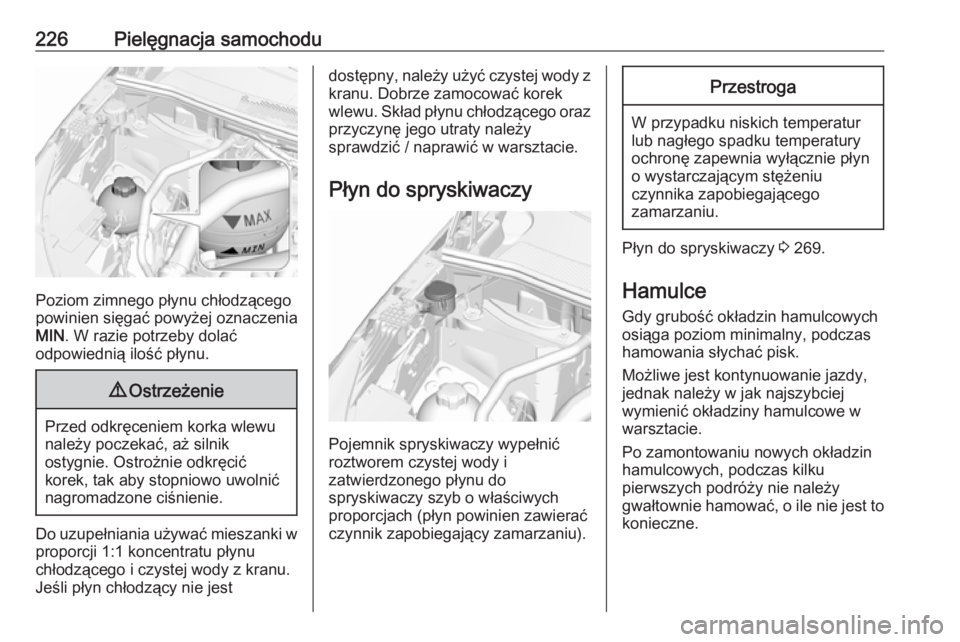

226Pielęgnacja samochodu
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia
MIN . W razie potrzeby dolać
odpowiednią ilość płynu.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w proporcji 1:1 koncentratu płynu
chłodzącego i czystej wody z kranu.
Jeśli płyn chłodzący nie jest
dostępny, należy użyć czystej wody z
kranu. Dobrze zamocować korek
wlewu. Skład płynu chłodzącego oraz przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i
zatwierdzonego płynu do
spryskiwaczy szyb o właściwych
proporcjach (płyn powinien zawierać
czynnik zapobiegający zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Płyn do spryskiwaczy 3 269.
Hamulce Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.

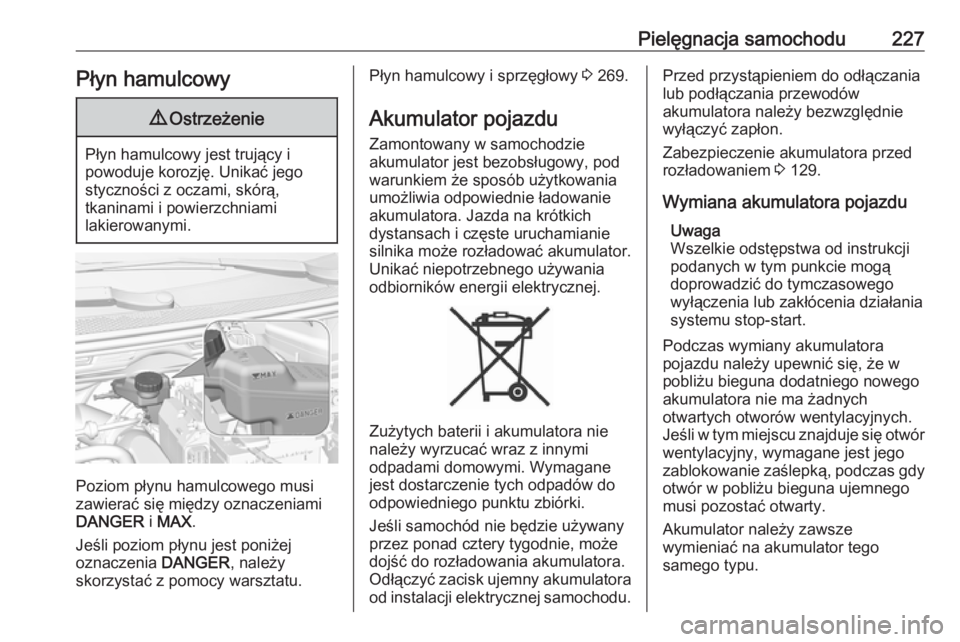

Pielęgnacja samochodu227Płyn hamulcowy9Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi
zawierać się między oznaczeniami
DANGER i MAX .
Jeśli poziom płynu jest poniżej
oznaczenia DANGER, należy
skorzystać z pomocy warsztatu.
Płyn hamulcowy i sprzęgłowy 3 269.
Akumulator pojazdu
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania odbiorników energii elektrycznej.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania akumulatora.Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed rozładowaniem 3 129.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia lub zakłócenia działania
systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy
otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
Akumulator należy zawsze
wymieniać na akumulator tego
samego typu.

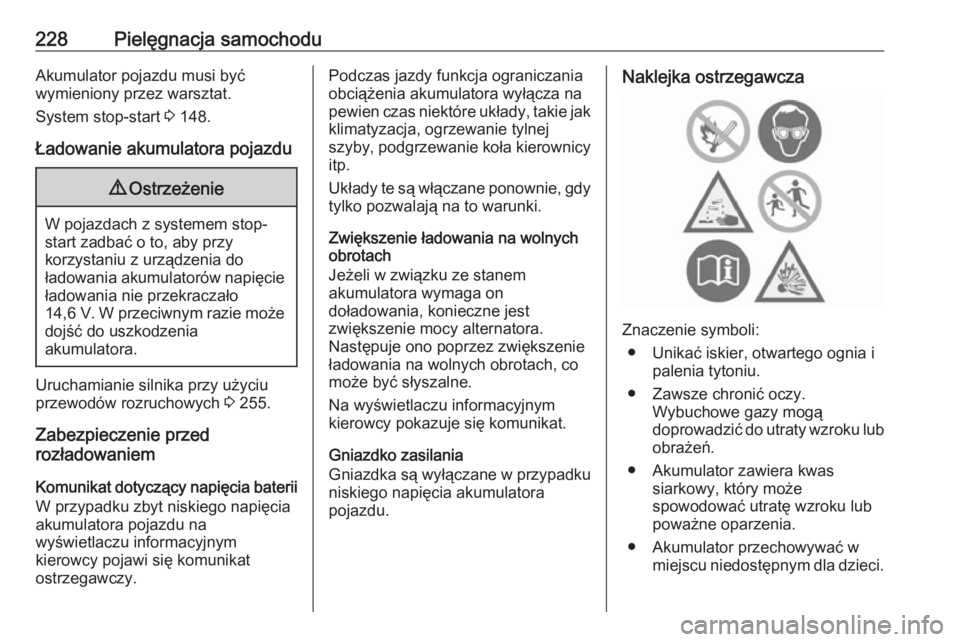

228Pielęgnacja samochoduAkumulator pojazdu musi być
wymieniony przez warsztat.
System stop-start 3 148.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start zadbać o to, aby przy
korzystaniu z urządzenia do
ładowania akumulatorów napięcie ładowania nie przekraczało
14,6 V . W przeciwnym razie może
dojść do uszkodzenia
akumulatora.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 255.
Zabezpieczenie przed
rozładowaniem
Komunikat dotyczący napięcia baterii
W przypadku zbyt niskiego napięcia
akumulatora pojazdu na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy.
Podczas jazdy funkcja ograniczania
obciążenia akumulatora wyłącza na
pewien czas niektóre układy, takie jak
klimatyzacja, ogrzewanie tylnej
szyby, podgrzewanie koła kierownicy
itp.
Układy te są włączane ponownie, gdy tylko pozwalają na to warunki.
Zwiększenie ładowania na wolnych
obrotach
Jeżeli w związku ze stanem
akumulatora wymaga on
doładowania, konieczne jest
zwiększenie mocy alternatora.
Następuje ono poprzez zwiększenie ładowania na wolnych obrotach, co
może być słyszalne.
Na wyświetlaczu informacyjnym
kierowcy pokazuje się komunikat.
Gniazdko zasilania
Gniazdka są wyłączane w przypadku
niskiego napięcia akumulatora
pojazdu.Naklejka ostrzegawcza
Znaczenie symboli:
● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
