OPEL GRANDLAND X 2019 Instrukcja obsługi (in Polish)

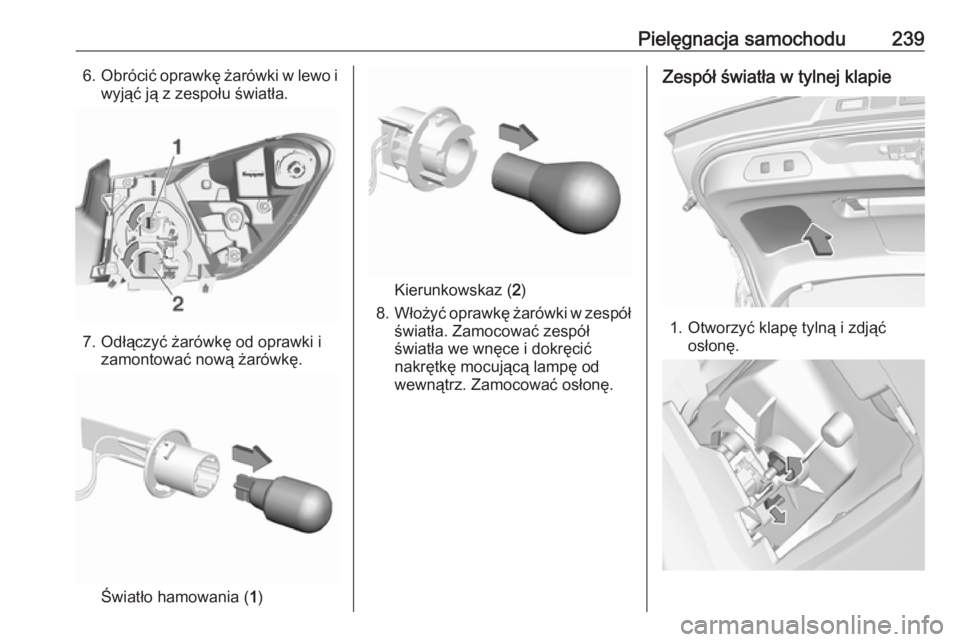

Pielęgnacja samochodu2396.Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
7. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
Światło hamowania ( 1)
Kierunkowskaz ( 2)
8. Włożyć oprawkę żarówki w zespół
światła. Zamocować zespół
światła we wnęce i dokręcić
nakrętkę mocującą lampę od
wewnątrz. Zamocować osłonę.
Zespół światła w tylnej klapie
1. Otworzyć klapę tylną i zdjąć osłonę.

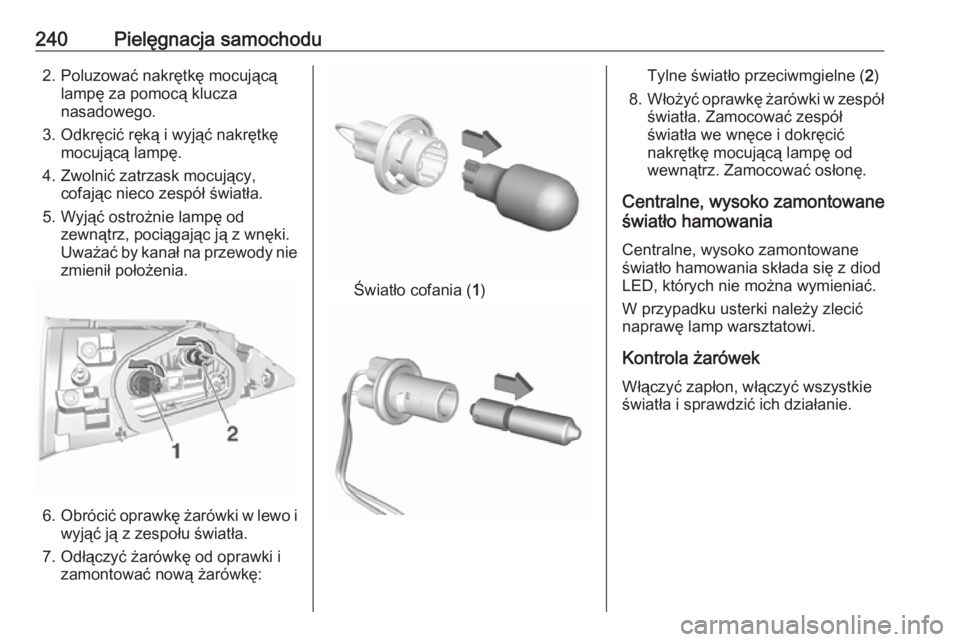

240Pielęgnacja samochodu2. Poluzować nakrętkę mocującąlampę za pomocą klucza
nasadowego.
3. Odkręcić ręką i wyjąć nakrętkę mocującą lampę.
4. Zwolnić zatrzask mocujący, cofając nieco zespół światła.
5. Wyjąć ostrożnie lampę od zewnątrz, pociągając ją z wnęki.
Uważać by kanał na przewody nie
zmienił położenia.
6. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
7. Odłączyć żarówkę od oprawki i zamontować nową żarówkę:
Światło cofania ( 1)
Tylne światło przeciwmgielne ( 2)
8. Włożyć oprawkę żarówki w zespół
światła. Zamocować zespół
światła we wnęce i dokręcić
nakrętkę mocującą lampę od
wewnątrz. Zamocować osłonę.
Centralne, wysoko zamontowane
światło hamowania
Centralne, wysoko zamontowane
światło hamowania składa się z diod
LED, których nie można wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Kontrola żarówek
Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.

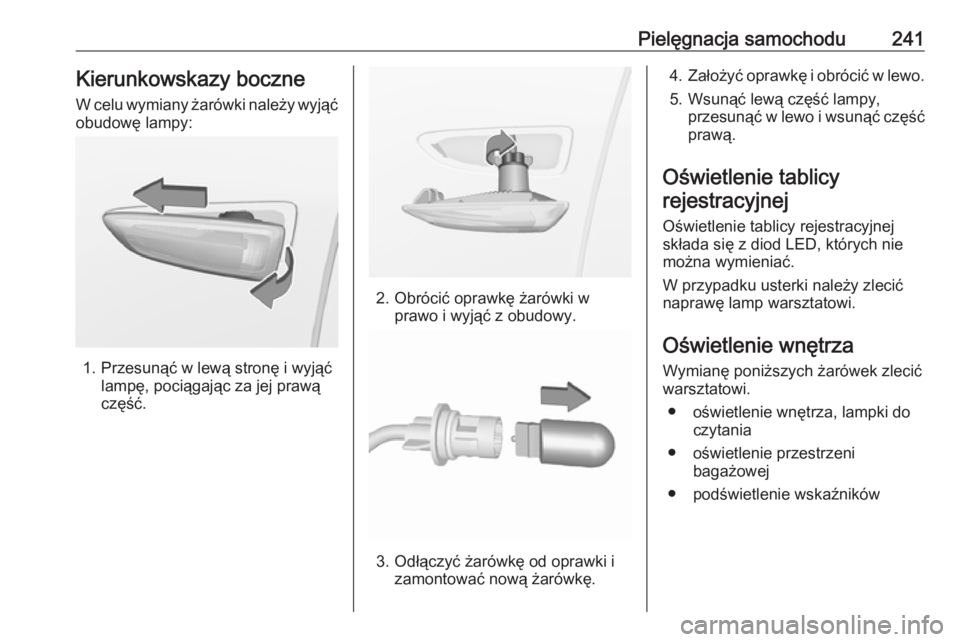

Pielęgnacja samochodu241Kierunkowskazy boczneW celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w prawo i wyjąć z obudowy.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4.Założyć oprawkę i obrócić w lewo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć częśćprawą.
Oświetlenie tablicy rejestracyjnej
Oświetlenie tablicy rejestracyjnej
składa się z diod LED, których nie
można wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Oświetlenie wnętrza
Wymianę poniższych żarówek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźników

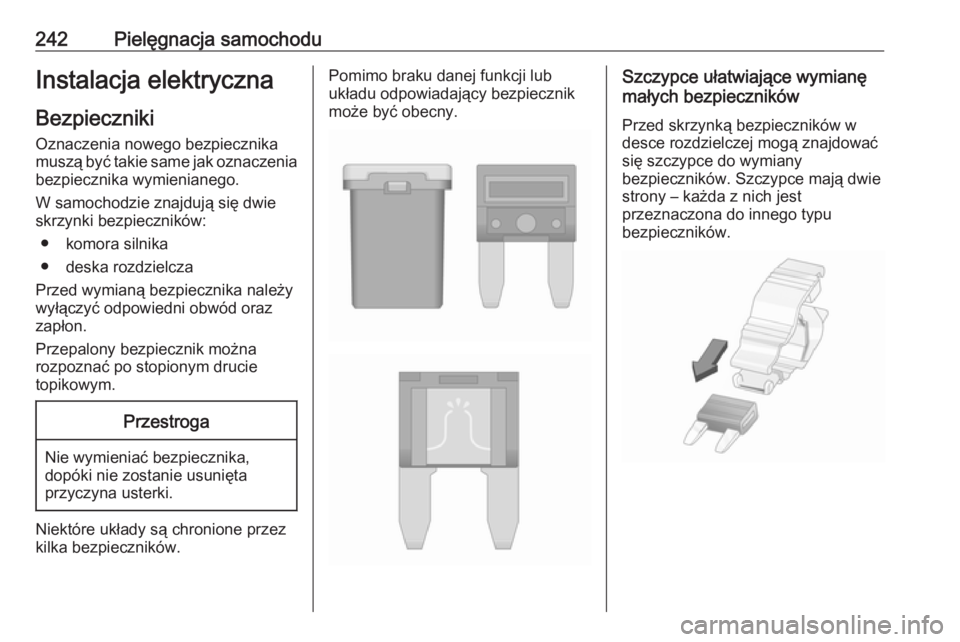

242Pielęgnacja samochoduInstalacja elektrycznaBezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
Przed skrzynką bezpieczników w
desce rozdzielczej mogą znajdować
się szczypce do wymiany
bezpieczników. Szczypce mają dwie
strony – każda z nich jest
przeznaczona do innego typu
bezpieczników.

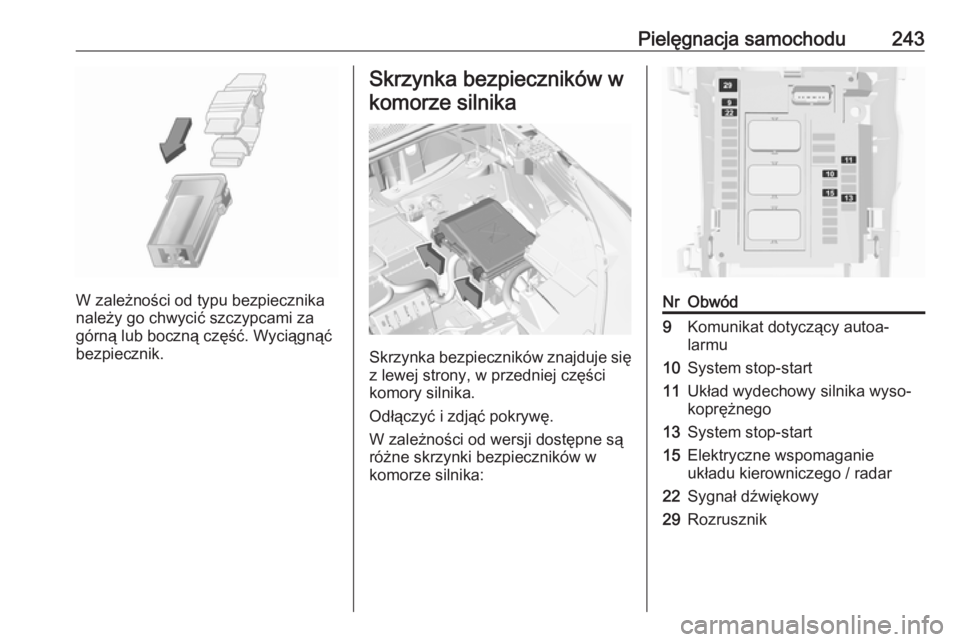

Pielęgnacja samochodu243
W zależności od typu bezpiecznika
należy go chwycić szczypcami za górną lub boczną część. Wyciągnąćbezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
W zależności od wersji dostępne są
różne skrzynki bezpieczników w
komorze silnika:
NrObwód9Komunikat dotyczący autoa‐
larmu10System stop-start11Układ wydechowy silnika wyso‐
koprężnego13System stop-start15Elektryczne wspomaganie układu kierowniczego / radar22Sygnał dźwiękowy29Rozrusznik

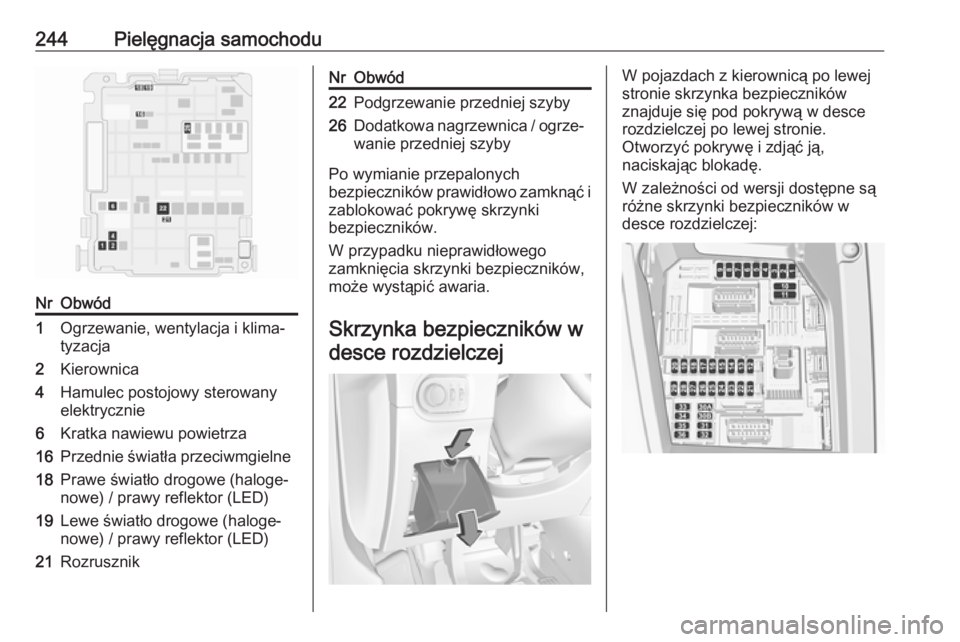

244Pielęgnacja samochoduNrObwód1Ogrzewanie, wentylacja i klima‐
tyzacja2Kierownica4Hamulec postojowy sterowany
elektrycznie6Kratka nawiewu powietrza16Przednie światła przeciwmgielne18Prawe światło drogowe (haloge‐
nowe) / prawy reflektor (LED)19Lewe światło drogowe (haloge‐
nowe) / prawy reflektor (LED)21RozrusznikNrObwód22Podgrzewanie przedniej szyby26Dodatkowa nagrzewnica / ogrze‐
wanie przedniej szyby
Po wymianie przepalonych
bezpieczników prawidłowo zamknąć i
zablokować pokrywę skrzynki
bezpieczników.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników wdesce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się pod pokrywą w desce rozdzielczej po lewej stronie.
Otworzyć pokrywę i zdjąć ją,
naciskając blokadę.
W zależności od wersji dostępne są
różne skrzynki bezpieczników w
desce rozdzielczej:

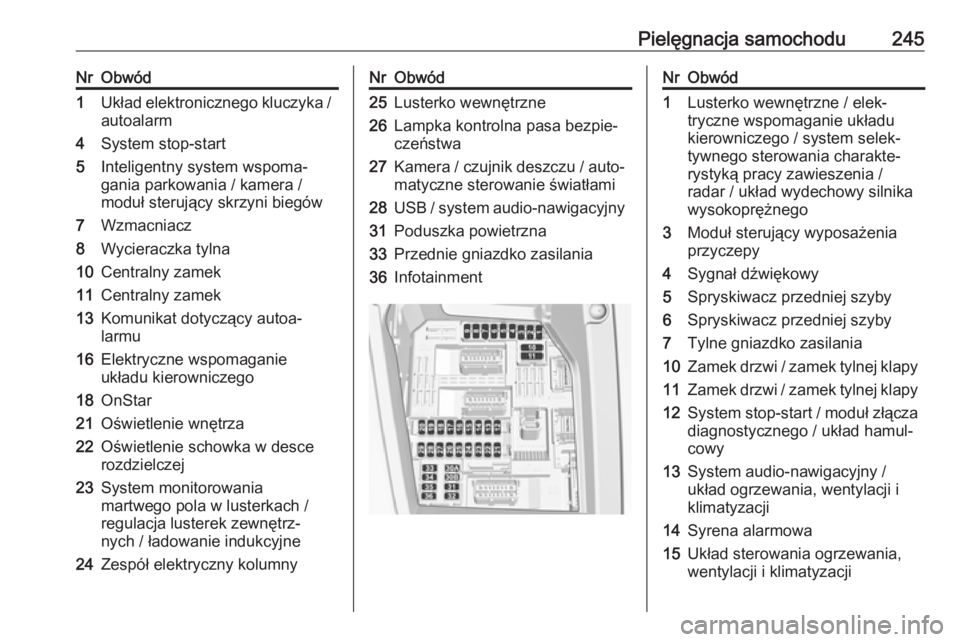

Pielęgnacja samochodu245NrObwód1Układ elektronicznego kluczyka /
autoalarm4System stop-start5Inteligentny system wspoma‐
gania parkowania / kamera /
moduł sterujący skrzyni biegów7Wzmacniacz8Wycieraczka tylna10Centralny zamek11Centralny zamek13Komunikat dotyczący autoa‐ larmu16Elektryczne wspomaganie
układu kierowniczego18OnStar21Oświetlenie wnętrza22Oświetlenie schowka w desce
rozdzielczej23System monitorowania
martwego pola w lusterkach /
regulacja lusterek zewnętrz‐
nych / ładowanie indukcyjne24Zespół elektryczny kolumnyNrObwód25Lusterko wewnętrzne26Lampka kontrolna pasa bezpie‐
czeństwa27Kamera / czujnik deszczu / auto‐ matyczne sterowanie światłami28USB / system audio-nawigacyjny31Poduszka powietrzna33Przednie gniazdko zasilania36InfotainmentNrObwód1Lusterko wewnętrzne / elek‐
tryczne wspomaganie układu
kierowniczego / system selek‐
tywnego sterowania charakte‐
rystyką pracy zawieszenia /
radar / układ wydechowy silnika
wysokoprężnego3Moduł sterujący wyposażenia
przyczepy4Sygnał dźwiękowy5Spryskiwacz przedniej szyby6Spryskiwacz przedniej szyby7Tylne gniazdko zasilania10Zamek drzwi / zamek tylnej klapy11Zamek drzwi / zamek tylnej klapy12System stop-start / moduł złącza diagnostycznego / układ hamul‐
cowy13System audio-nawigacyjny /
układ ogrzewania, wentylacji i
klimatyzacji14Syrena alarmowa15Układ sterowania ogrzewania,
wentylacji i klimatyzacji

246Pielęgnacja samochoduNrObwód16System stop-start / układ hamul‐cowy17Zestaw wskaźników19Zespół elektryczny kolumny /
elementy sterujące na kole
kierownicy21Komunikat dotyczący autoa‐
larmu22Kamera / czujnik deszczu / auto‐ matyczne sterowanie światłami23Lampka kontrolna pasa bezpie‐
czeństwa24Automatyczna skrzynia biegów /
inteligentny system wspoma‐
gania parkowania / układ widoku panoramicznego25Poduszka powietrzna26Układ stabilizacji toru jazdy27Sygnalizacja alarmu28OnStar29Infotainment32Zapalniczka / gniazdko zasilania
z przoduNrObwód34Ogrzewanie tylnej szyby / ogrze‐
wanie przedniej szyby / łado‐
wanie indukcyjne35Przełącznik świateł / moduł

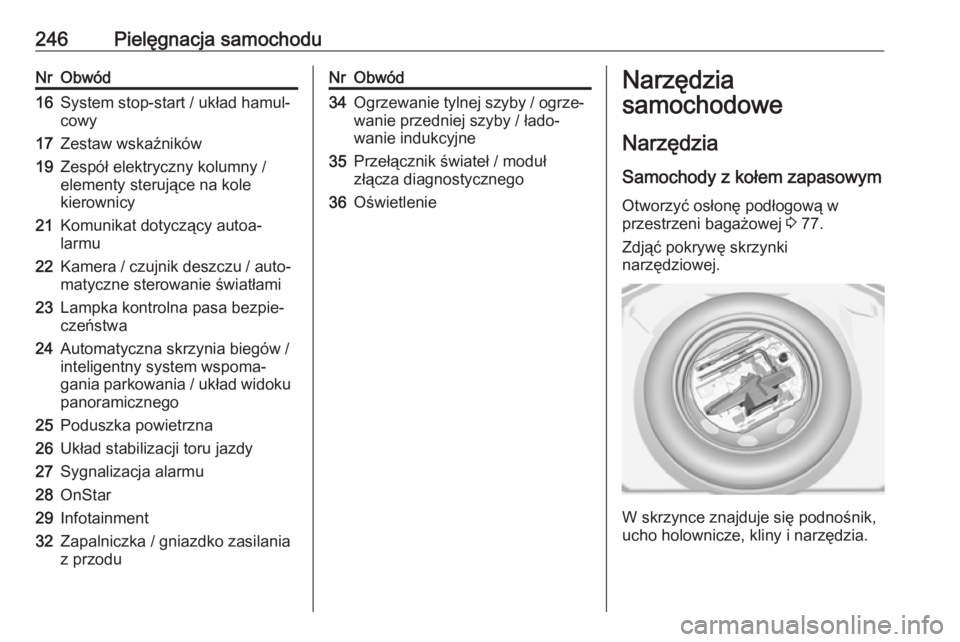

złącza diagnostycznego36OświetlenieNarzędzia
samochodowe
Narzędzia Samochody z kołem zapasowym Otworzyć osłonę podłogową w
przestrzeni bagażowej 3 77.
Zdjąć pokrywę skrzynki
narzędziowej.
W skrzynce znajduje się podnośnik,
ucho holownicze, kliny i narzędzia.

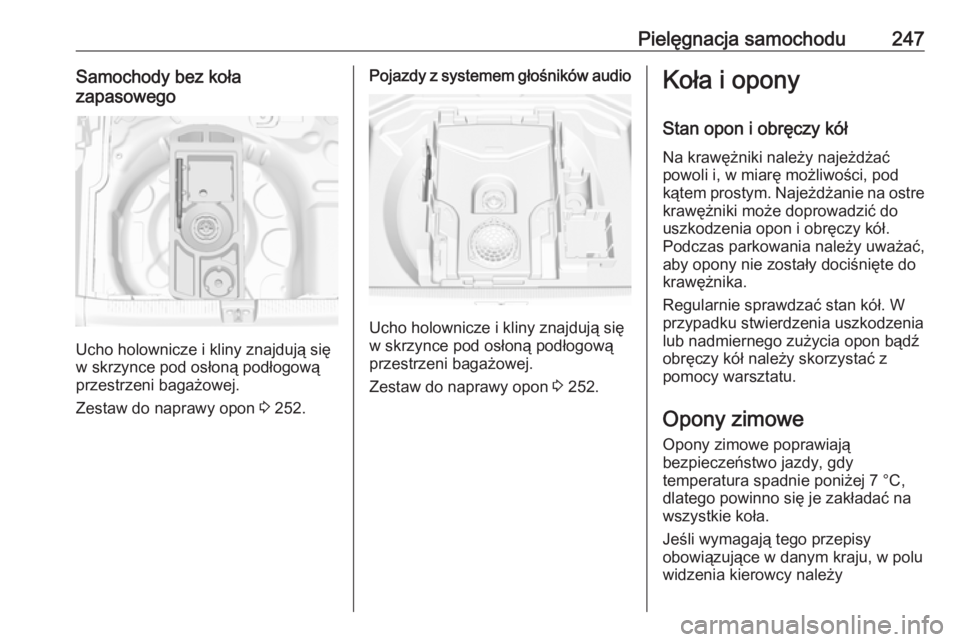

Pielęgnacja samochodu247Samochody bez koła
zapasowego
Ucho holownicze i kliny znajdują się
w skrzynce pod osłoną podłogową przestrzeni bagażowej.
Zestaw do naprawy opon 3 252.
Pojazdy z systemem głośników audio
Ucho holownicze i kliny znajdują się
w skrzynce pod osłoną podłogową przestrzeni bagażowej.
Zestaw do naprawy opon 3 252.
Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C, dlatego powinno się je zakładać na
wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy

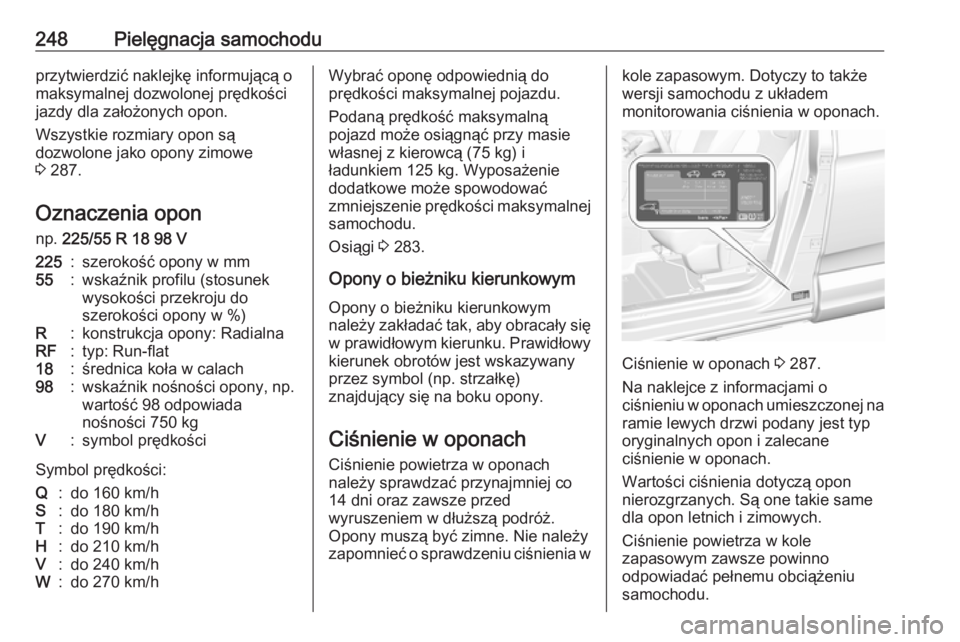

248Pielęgnacja samochoduprzytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 287.
Oznaczenia opon
np. 225/55 R 18 98 V225:szerokość opony w mm55:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:konstrukcja opony: RadialnaRF:typ: Run-flat18:średnica koła w calach98:wskaźnik nośności opony, np.
wartość 98 odpowiada
nośności 750 kgV:symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/hWybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 283.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać tak, aby obracały się w prawidłowym kierunku. Prawidłowy
kierunek obrotów jest wskazywany
przez symbol (np. strzałkę)
znajdujący się na boku opony.
Ciśnienie w oponach Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia wkole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Ciśnienie w oponach 3 287.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie lewych drzwi podany jest typ
oryginalnych opon i zalecane
ciśnienie w oponach.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
