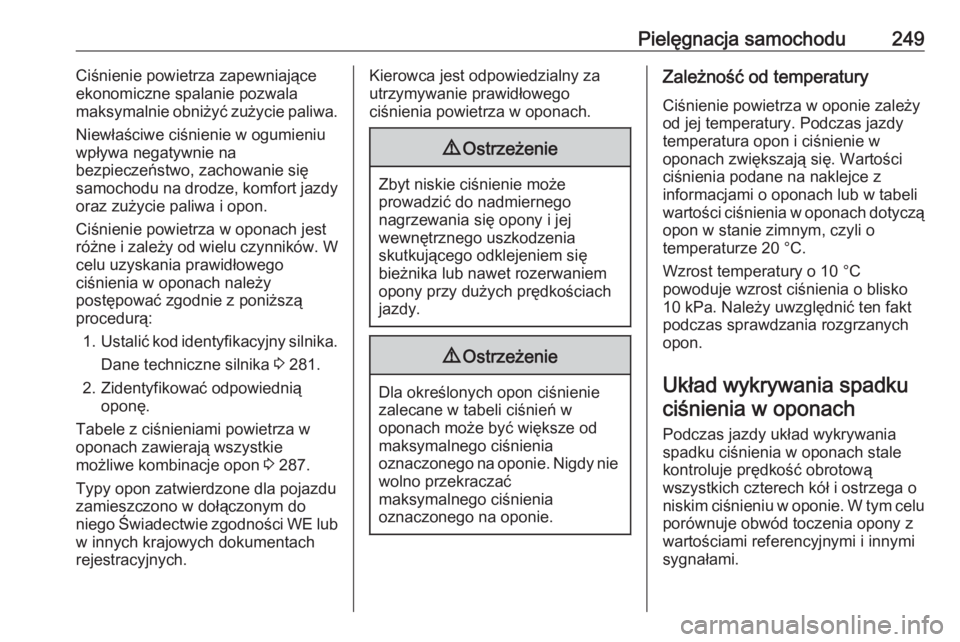

Pielęgnacja samochodu249Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników. W
celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
1. Ustalić kod identyfikacyjny silnika.
Dane techniczne silnika 3 281.
2. Zidentyfikować odpowiednią oponę.
Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon 3 287.
Typy opon zatwierdzone dla pojazdu zamieszczono w dołączonym doniego Świadectwie zgodności WE lub w innych krajowych dokumentachrejestracyjnych.Kierowca jest odpowiedzialny zautrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
9 Ostrzeżenie
Dla określonych opon ciśnienie
zalecane w tabeli ciśnień w
oponach może być większe od
maksymalnego ciśnienia
oznaczonego na oponie. Nigdy nie wolno przekraczać
maksymalnego ciśnienia
oznaczonego na oponie.
Zależność od temperatury
Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się. Wartości
ciśnienia podane na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach dotyczą opon w stanie zimnym, czyli o
temperaturze 20 °C.
Wzrost temperatury o 10 °C
powoduje wzrost ciśnienia o blisko
10 kPa. Należy uwzględnić ten fakt
podczas sprawdzania rozgrzanych
opon.
Układ wykrywania spadku ciśnienia w oponach
Podczas jazdy układ wykrywania
spadku ciśnienia w oponach stale
kontroluje prędkość obrotową
wszystkich czterech kół i ostrzega o niskim ciśnieniu w oponie. W tym celu
porównuje obwód toczenia opony z
wartościami referencyjnymi i innymi
sygnałami.

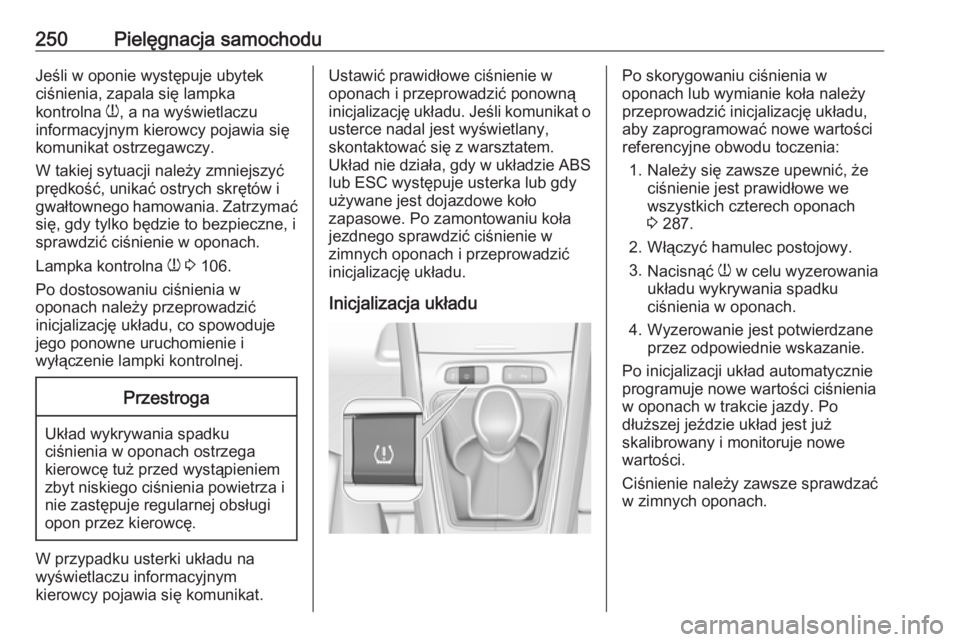

250Pielęgnacja samochoduJeśli w oponie występuje ubytek
ciśnienia, zapala się lampka
kontrolna w, a na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat ostrzegawczy.
W takiej sytuacji należy zmniejszyć
prędkość, unikać ostrych skrętów i
gwałtownego hamowania. Zatrzymać
się, gdy tylko będzie to bezpieczne, i sprawdzić ciśnienie w oponach.
Lampka kontrolna w 3 106.
Po dostosowaniu ciśnienia w
oponach należy przeprowadzić
inicjalizację układu, co spowoduje
jego ponowne uruchomienie i
wyłączenie lampki kontrolnej.Przestroga
Układ wykrywania spadku
ciśnienia w oponach ostrzega
kierowcę tuż przed wystąpieniem
zbyt niskiego ciśnienia powietrza i nie zastępuje regularnej obsługi
opon przez kierowcę.
W przypadku usterki układu na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat.
Ustawić prawidłowe ciśnienie w
oponach i przeprowadzić ponowną
inicjalizację układu. Jeśli komunikat o usterce nadal jest wyświetlany,
skontaktować się z warsztatem.
Układ nie działa, gdy w układzie ABS
lub ESC występuje usterka lub gdy
używane jest dojazdowe koło
zapasowe. Po zamontowaniu koła
jezdnego sprawdzić ciśnienie w
zimnych oponach i przeprowadzić
inicjalizację układu.
Inicjalizacja układuPo skorygowaniu ciśnienia w
oponach lub wymianie koła należy przeprowadzić inicjalizację układu,
aby zaprogramować nowe wartości referencyjne obwodu toczenia:
1. Należy się zawsze upewnić, że ciśnienie jest prawidłowe we
wszystkich czterech oponach
3 287.
2. Włączyć hamulec postojowy.
3. Nacisnąć w w celu wyzerowania
układu wykrywania spadku
ciśnienia w oponach.
4. Wyzerowanie jest potwierdzane przez odpowiednie wskazanie.
Po inicjalizacji układ automatycznie
programuje nowe wartości ciśnienia
w oponach w trakcie jazdy. Po
dłuższej jeździe układ jest już
skalibrowany i monitoruje nowe
wartości.
Ciśnienie należy zawsze sprawdzać
w zimnych oponach.

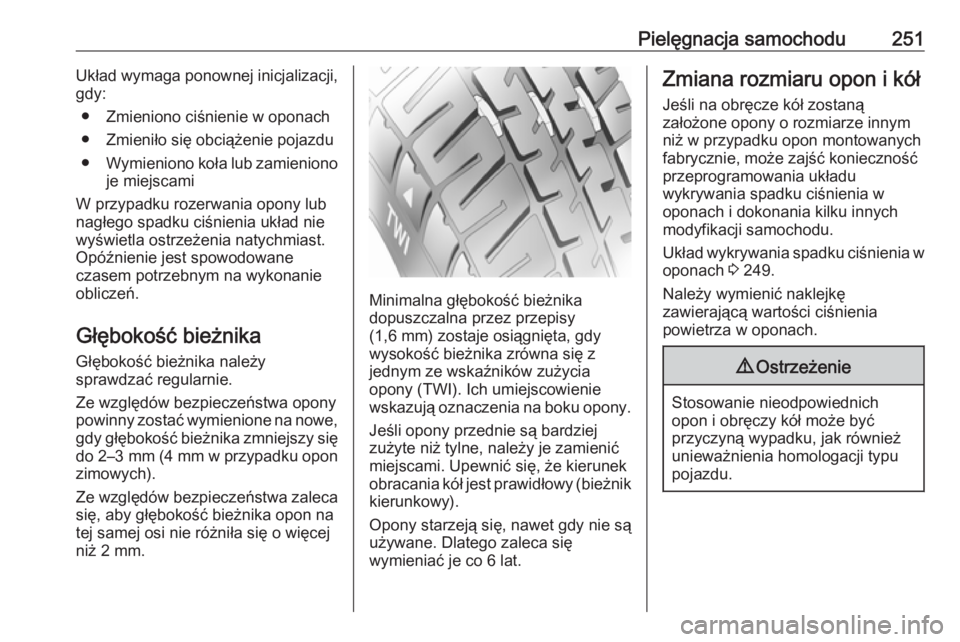

Pielęgnacja samochodu251Układ wymaga ponownej inicjalizacji,
gdy:
● Zmieniono ciśnienie w oponach
● Zmieniło się obciążenie pojazdu ● Wymieniono koła lub zamieniono
je miejscami
W przypadku rozerwania opony lub
nagłego spadku ciśnienia układ nie wyświetla ostrzeżenia natychmiast.
Opóźnienie jest spowodowane
czasem potrzebnym na wykonanie
obliczeń.
Głębokość bieżnika Głębokość bieżnika należy
sprawdzać regularnie.
Ze względów bezpieczeństwa opony powinny zostać wymienione na nowe, gdy głębokość bieżnika zmniejszy się
do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względów bezpieczeństwa zaleca
się, aby głębokość bieżnika opon na
tej samej osi nie różniła się o więcej niż 2 mm.
Minimalna głębokość bieżnika
dopuszczalna przez przepisy
(1,6 mm) zostaje osiągnięta, gdy
wysokość bieżnika zrówna się z
jednym ze wskaźników zużycia
opony (TWI). Ich umiejscowienie
wskazują oznaczenia na boku opony.
Jeśli opony przednie są bardziej
zużyte niż tylne, należy je zamienić
miejscami. Upewnić się, że kierunek
obracania kół jest prawidłowy (bieżnik
kierunkowy).
Opony starzeją się, nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co 6 lat.
Zmiana rozmiaru opon i kół
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym
niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania układu
wykrywania spadku ciśnienia w
oponach i dokonania kilku innych
modyfikacji samochodu.
Układ wykrywania spadku ciśnienia w oponach 3 249.
Należy wymienić naklejkę
zawierającą wartości ciśnienia
powietrza w oponach.9 Ostrzeżenie
Stosowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.

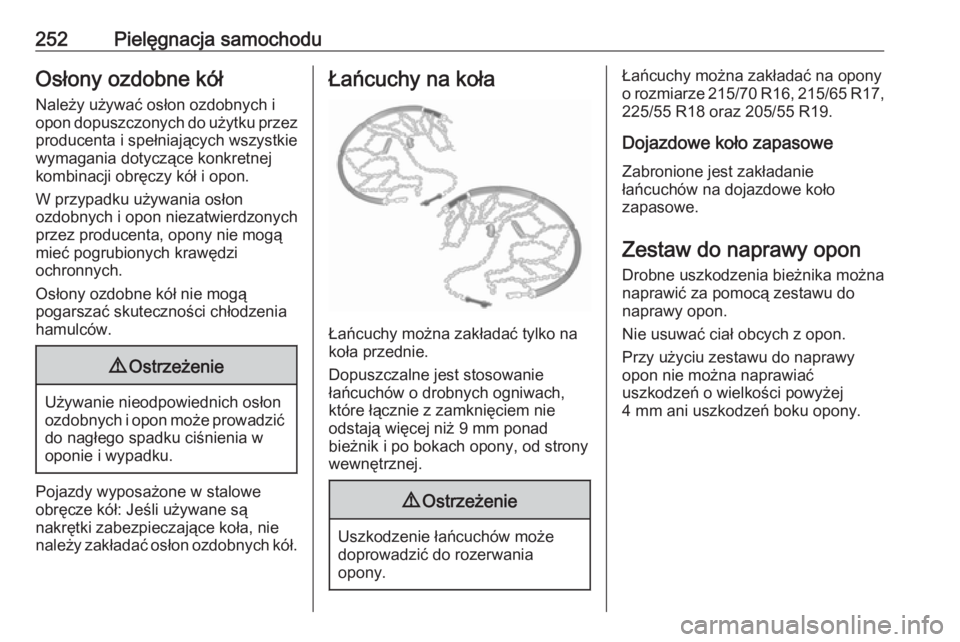

252Pielęgnacja samochoduOsłony ozdobne kół
Należy używać osłon ozdobnych i
opon dopuszczonych do użytku przez producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia
hamulców.9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.
Pojazdy wyposażone w stalowe
obręcze kół: Jeśli używane są
nakrętki zabezpieczające koła, nie
należy zakładać osłon ozdobnych kół.
Łańcuchy na koła
Łańcuchy można zakładać tylko na
koła przednie.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach, które łącznie z zamknięciem nie
odstają więcej niż 9 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.
9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
Łańcuchy można zakładać na opony
o rozmiarze 215/70 R16, 215/65 R17 ,
225/55 R18 oraz 205/55 R19.
Dojazdowe koło zapasowe Zabronione jest zakładanie
łańcuchów na dojazdowe koło
zapasowe.
Zestaw do naprawy opon
Drobne uszkodzenia bieżnika można
naprawić za pomocą zestawu do
naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń boku opony.

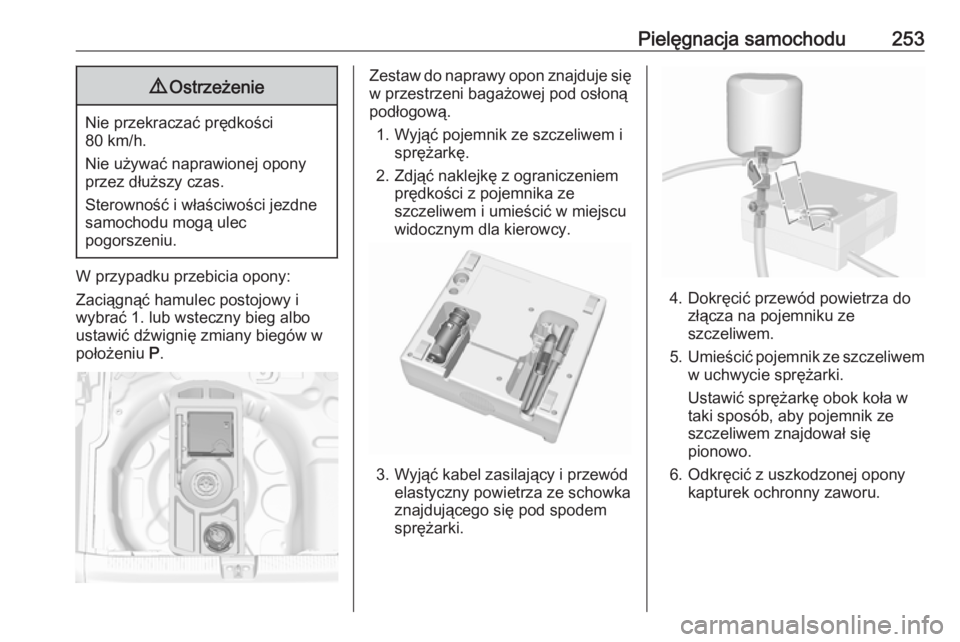

Pielęgnacja samochodu2539Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
W przypadku przebicia opony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w położeniu P.
Zestaw do naprawy opon znajduje się
w przestrzeni bagażowej pod osłoną
podłogową.
1. Wyjąć pojemnik ze szczeliwem i sprężarkę.
2. Zdjąć naklejkę z ograniczeniem prędkości z pojemnika ze
szczeliwem i umieścić w miejscu
widocznym dla kierowcy.
3. Wyjąć kabel zasilający i przewód elastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku ze
szczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie sprężarki.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.

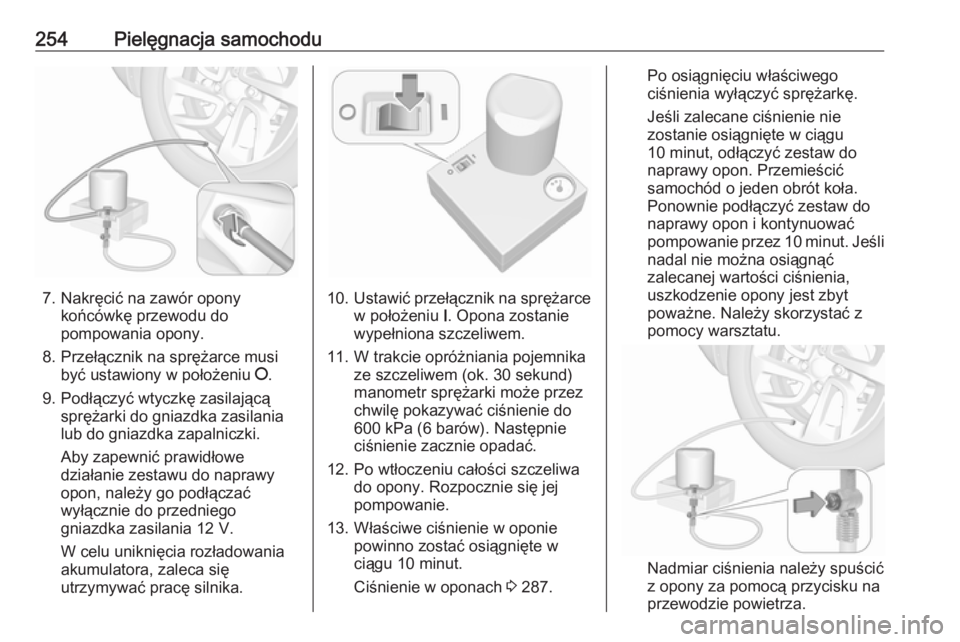

254Pielęgnacja samochodu
7. Nakręcić na zawór oponykońcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
Aby zapewnić prawidłowe
działanie zestawu do naprawy
opon, należy go podłączać
wyłącznie do przedniego
gniazdka zasilania 12 V.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.10. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)
manometr sprężarki może przez
chwilę pokazywać ciśnienie do
600 kPa (6 barów). Następnie
ciśnienie zacznie opadać.
12. Po wtłoczeniu całości szczeliwa do opony. Rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 minut.
Ciśnienie w oponach 3 287.
Po osiągnięciu właściwego
ciśnienia wyłączyć sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 minut, odłączyć zestaw do
naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 minut. Jeśli
nadal nie można osiągnąć
zalecanej wartości ciśnienia,
uszkodzenie opony jest zbyt
poważne. Należy skorzystać z
pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony za pomocą przycisku na
przewodzie powietrza.

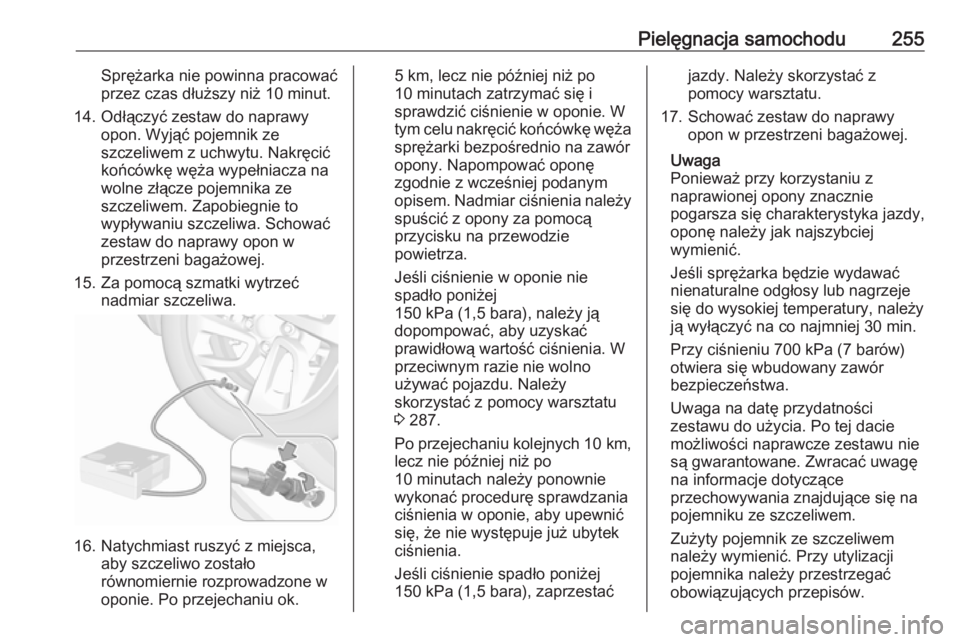

Pielęgnacja samochodu255Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
14. Odłączyć zestaw do naprawy opon. Wyjąć pojemnik zeszczeliwem z uchwytu. Nakręcićkońcówkę węża wypełniacza na
wolne złącze pojemnika ze
szczeliwem. Zapobiegnie to
wypływaniu szczeliwa. Schować
zestaw do naprawy opon w
przestrzeni bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
16. Natychmiast ruszyć z miejsca,aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
5 km, lecz nie później niż po
10 minutach zatrzymać się i
sprawdzić ciśnienie w oponie. W
tym celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony. Napompować oponę
zgodnie z wcześniej podanym
opisem. Nadmiar ciśnienia należy spuścić z opony za pomocą
przycisku na przewodzie
powietrza.
Jeśli ciśnienie w oponie nie
spadło poniżej
150 kPa (1,5 bara), należy ją
dopompować, aby uzyskać
prawidłową wartość ciśnienia. W
przeciwnym razie nie wolno
używać pojazdu. Należy
skorzystać z pomocy warsztatu
3 287.
Po przejechaniu kolejnych 10 km,
lecz nie później niż po
10 minutach należy ponownie
wykonać procedurę sprawdzania
ciśnienia w oponie, aby upewnić
się, że nie występuje już ubytek
ciśnienia.
Jeśli ciśnienie spadło poniżej
150 kPa (1,5 bara), zaprzestaćjazdy. Należy skorzystać z
pomocy warsztatu.
17. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej 30 min.
Przy ciśnieniu 700 kPa (7 barów)
otwiera się wbudowany zawór
bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.

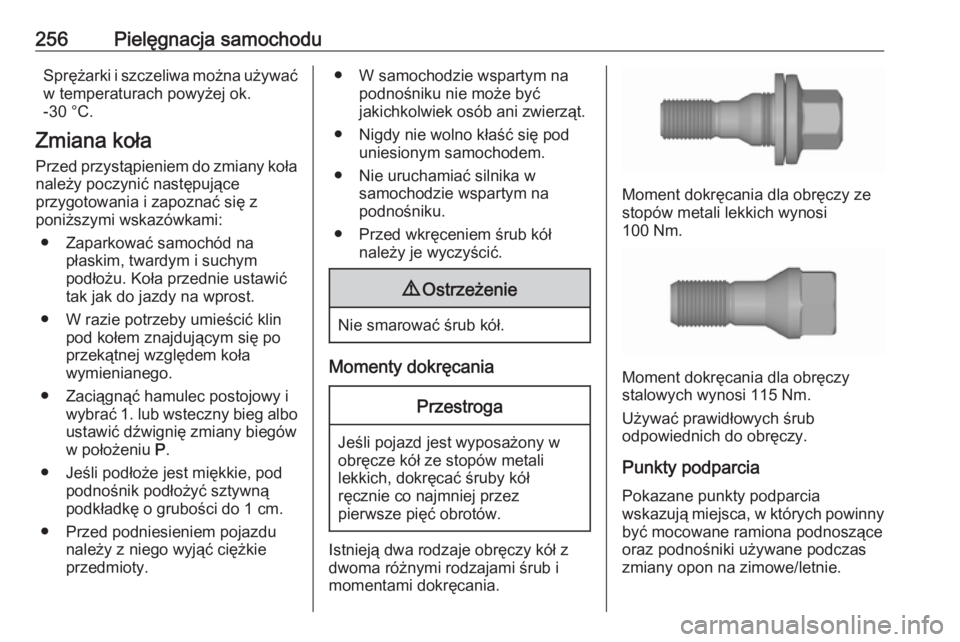

256Pielęgnacja samochoduSprężarki i szczeliwa można używaćw temperaturach powyżej ok.
-30 °C.
Zmiana koła
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● W razie potrzeby umieścić klin pod kołem znajdującym się po
przekątnej względem koła
wymienianego.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg alboustawić dźwignię zmiany biegów
w położeniu P.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkieprzedmioty.● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed wkręceniem śrub kół należy je wyczyścić.9Ostrzeżenie
Nie smarować śrub kół.
Momenty dokręcania
Przestroga
Jeśli pojazd jest wyposażony w
obręcze kół ze stopów metali
lekkich, dokręcać śruby kół
ręcznie co najmniej przez
pierwsze pięć obrotów.
Istnieją dwa rodzaje obręczy kół z
dwoma różnymi rodzajami śrub i
momentami dokręcania.
Moment dokręcania dla obręczy ze
stopów metali lekkich wynosi
100 Nm.
Moment dokręcania dla obręczy
stalowych wynosi 115 Nm.
Używać prawidłowych śrub
odpowiednich do obręczy.
Punkty podparcia Pokazane punkty podparcia
wskazują miejsca, w których powinny być mocowane ramiona podnoszące
oraz podnośniki używane podczas zmiany opon na zimowe/letnie.

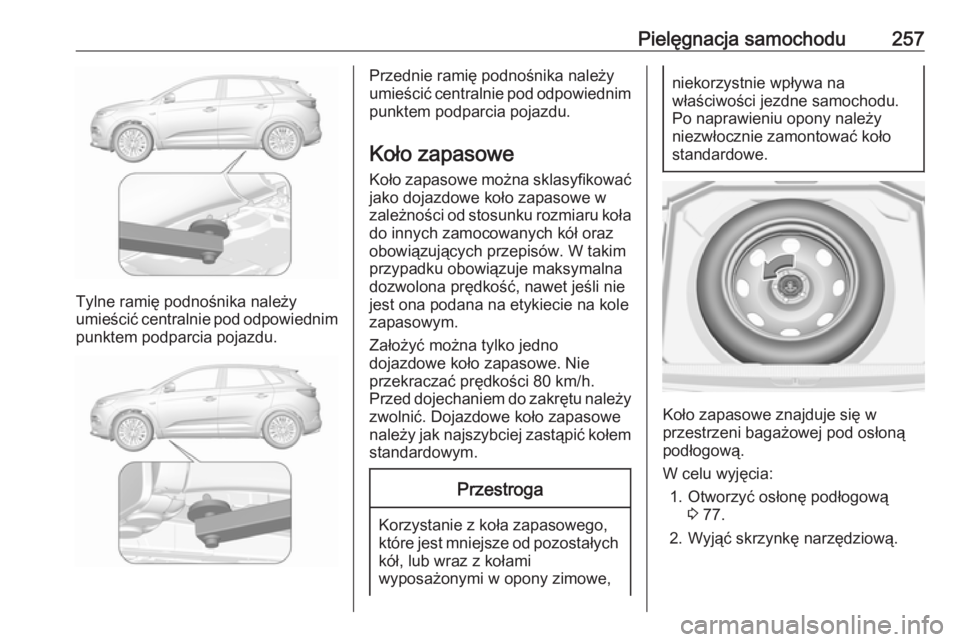

Pielęgnacja samochodu257
Tylne ramię podnośnika należy
umieścić centralnie pod odpowiednim
punktem podparcia pojazdu.
Przednie ramię podnośnika należy
umieścić centralnie pod odpowiednim
punktem podparcia pojazdu.
Koło zapasowe
Koło zapasowe można sklasyfikować
jako dojazdowe koło zapasowe w
zależności od stosunku rozmiaru koła do innych zamocowanych kół oraz
obowiązujących przepisów. W takim
przypadku obowiązuje maksymalna
dozwolona prędkość, nawet jeśli nie
jest ona podana na etykiecie na kole
zapasowym.
Założyć można tylko jedno dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem
standardowym.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe znajduje się w
przestrzeni bagażowej pod osłoną
podłogową.
W celu wyjęcia: 1. Otworzyć osłonę podłogową 3 77.
2. Wyjąć skrzynkę narzędziową.

258Pielęgnacja samochodu3. Dojazdowe koło zapasowe jestunieruchomione za pomocą
nakrętki motylkowej. Odkręcić
nakrętkę i zdjąć koło zapasowe.
4. Jeśli po wymianie koła we wnęce na koło zapasowe nie zostanie
umieszczone żadne koło, należy
zamocować skrzynkę
narzędziową, dokręcając
nakrętkę motylkową do oporu, i
zamknąć osłonę podłogową.
5. Po założeniu koła pełnowymiarowego umieścić
dojazdowe koło zapasowe we
wnęce stroną zewnętrzną do góry
i przymocować nakrętką
motylkową.
Założyć można tylko jedno
dojazdowe koło zapasowe.
Dopuszczalna prędkość maksymalna podana na naklejce znajdującej się
na dojazdowym kole zapasowym jest
ważna tylko w przypadku koła o takim samym rozmiarze jak montowane
fabrycznie.Montaż koła zapasowego
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● W razie potrzeby umieścić klin pod kołem znajdującym się po
przekątnej względem koła
wymienianego.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg alboustawić dźwignię zmiany biegów
w położeniu P.
● Wyjąć koło zapasowe.
● Nie zmieniać jednocześnie więcej niż jednego koła.
● Podnośnika używać wyłącznie do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.● Jeśli podłoże jest miękkie, podpodnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkieprzedmioty.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed wkręceniem śrub kół należy je wyczyścić.9Ostrzeżenie
Nie smarować śrub kół.
9Ostrzeżenie
Przy wymianie kół należy zawsze
używać prawidłowych śrub.
Podczas mocowania koła
