OPEL GRANDLAND X 2020 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2020, Model line: GRANDLAND X, Model: OPEL GRANDLAND X 2020Pages: 299, PDF-Größe: 21.71 MB
Page 131 of 299

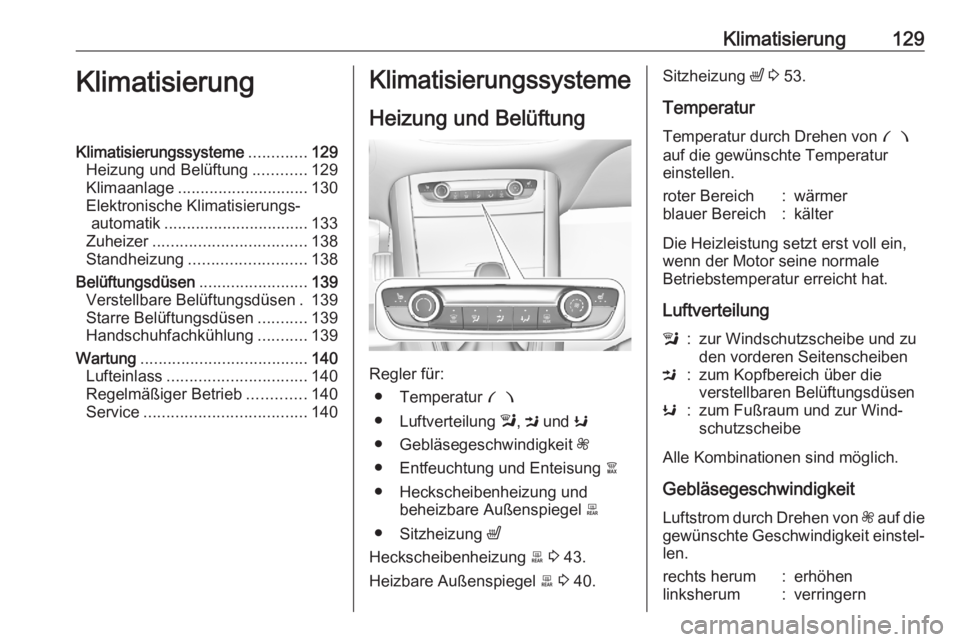

Klimatisierung129KlimatisierungKlimatisierungssysteme.............129
Heizung und Belüftung ............129
Klimaanlage ............................. 130
Elektronische Klimatisierungs‐ automatik ................................ 133
Zuheizer .................................. 138
Standheizung .......................... 138
Belüftungsdüsen ........................139
Verstellbare Belüftungsdüsen . 139
Starre Belüftungsdüsen ...........139
Handschuhfachkühlung ...........139
Wartung ..................................... 140
Lufteinlass ............................... 140
Regelmäßiger Betrieb .............140
Service .................................... 140Klimatisierungssysteme
Heizung und Belüftung
Regler für: ● Temperatur £
● Luftverteilung l, M und K
● Gebläsegeschwindigkeit Z
● Entfeuchtung und Enteisung à
● Heckscheibenheizung und beheizbare Außenspiegel b
● Sitzheizung ß
Heckscheibenheizung b 3 43.
Heizbare Außenspiegel b 3 40.
Sitzheizung ß 3 53.
Temperatur Temperatur durch Drehen von £
auf die gewünschte Temperatur
einstellen.roter Bereich:wärmerblauer Bereich:kälter
Die Heizleistung setzt erst voll ein,
wenn der Motor seine normale
Betriebstemperatur erreicht hat.
Luftverteilung
l:zur Windschutzscheibe und zu
den vorderen SeitenscheibenM:zum Kopfbereich über die
verstellbaren BelüftungsdüsenK:zum Fußraum und zur Wind‐
schutzscheibe
Alle Kombinationen sind möglich.
Gebläsegeschwindigkeit
Luftstrom durch Drehen von Z auf die
gewünschte Geschwindigkeit einstel‐ len.
rechts herum:erhöhenlinksherum:verringern
Page 132 of 299

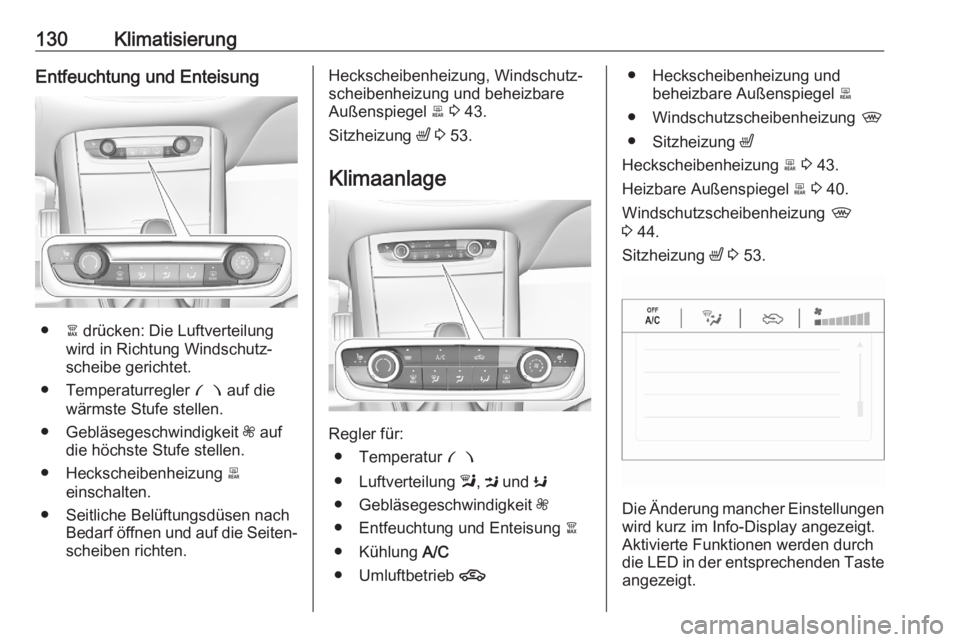

130KlimatisierungEntfeuchtung und Enteisung
●à drücken: Die Luftverteilung
wird in Richtung Windschutz‐
scheibe gerichtet.
● Temperaturregler £ auf die
wärmste Stufe stellen.
● Gebläsegeschwindigkeit Z auf
die höchste Stufe stellen.
● Heckscheibenheizung b
einschalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Heckscheibenheizung, Windschutz‐
scheibenheizung und beheizbare
Außenspiegel b 3 43.
Sitzheizung ß 3 53.
Klimaanlage
Regler für: ● Temperatur £
● Luftverteilung l, M und K
● Gebläsegeschwindigkeit Z
● Entfeuchtung und Enteisung à
● Kühlung A/C
● Umluftbetrieb 4
● Heckscheibenheizung und
beheizbare Außenspiegel b
● Windschutzscheibenheizung ,
● Sitzheizung ß
Heckscheibenheizung b 3 43.
Heizbare Außenspiegel b 3 40.
Windschutzscheibenheizung ,
3 44.
Sitzheizung ß 3 53.
Die Änderung mancher Einstellungen
wird kurz im Info-Display angezeigt.
Aktivierte Funktionen werden durch
die LED in der entsprechenden Taste
angezeigt.
Page 133 of 299

Klimatisierung131TemperaturTemperatur durch Drehen von £
auf die gewünschte Temperatur
einstellen.roter Bereich:wärmerblauer Bereich:kälter
Die Heizleistung setzt erst voll ein,
wenn der Motor seine normale
Betriebstemperatur erreicht hat.
Luftverteilung
l:zur Windschutzscheibe und zu
den vorderen SeitenscheibenM:zum Kopfbereich über die
verstellbaren BelüftungsdüsenK:zum Fußraum und zur Wind‐
schutzscheibe
Alle Kombinationen sind möglich.
Gebläsegeschwindigkeit
Luftstrom durch Drehen von Z auf die
gewünschte Geschwindigkeit einstel‐ len.
rechts herum:erhöhenlinksherum:verringernKühlung A/C
A/C drücken, um die Kühlung einzu‐
schalten. Die LED in der Taste leuch‐ tet auf, um die Aktivierung anzuzei‐
gen. Die Kühlung funktioniert nur bei
laufendem Motor und eingeschalte‐
tem Gebläse.
A/C erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐ tet (trocknet), sobald die Außentem‐peratur knapp über dem Gefrierpunkt
liegt. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis
ausschalten.
Eine aktivierte Kühlung kann Auto‐
stopps verhindern.
Stopp-Start-Automatik 3 146.
Umluftsystem
Zum Einschalten des Umluftbetriebs
4 drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung anzu‐
zeigen.
Zum Ausschalten des Umluftbetriebs
4 noch einmal drücken.
Page 134 of 299

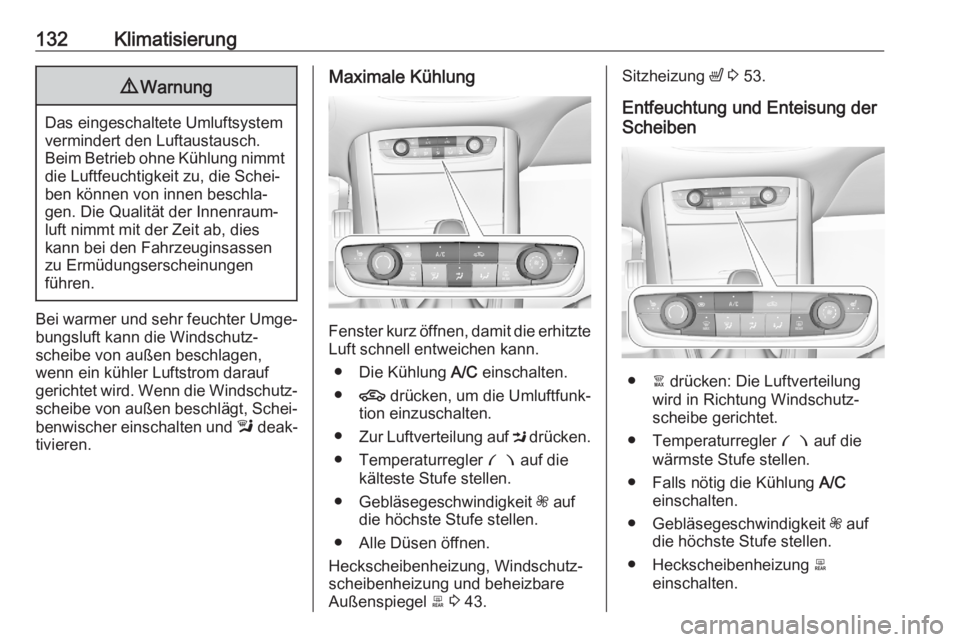

132Klimatisierung9Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen
führen.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom darauf
gerichtet wird. Wenn die Windschutz‐ scheibe von außen beschlägt, Schei‐
benwischer einschalten und l deak‐
tivieren.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.
● Die Kühlung A/C einschalten.
● 4 drücken, um die Umluftfunk‐
tion einzuschalten.
● Zur Luftverteilung auf M drücken.
● Temperaturregler £ auf die
kälteste Stufe stellen.
● Gebläsegeschwindigkeit Z auf
die höchste Stufe stellen.
● Alle Düsen öffnen.
Heckscheibenheizung, Windschutz‐
scheibenheizung und beheizbare
Außenspiegel b 3 43.
Sitzheizung ß 3 53.
Entfeuchtung und Enteisung der
Scheiben
● à drücken: Die Luftverteilung
wird in Richtung Windschutz‐
scheibe gerichtet.
● Temperaturregler £ auf die
wärmste Stufe stellen.
● Falls nötig die Kühlung A/C
einschalten.
● Gebläsegeschwindigkeit Z auf
die höchste Stufe stellen.
● Heckscheibenheizung b
einschalten.
Page 135 of 299

Klimatisierung133● Windschutzscheibenheizung ,
einschalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor à
gedrückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
à erneut gedrückt wird.
Wird die Taste à während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 146.
Elektronische Klimatisie‐ rungsautomatik
Die Zwei-Zonen-Klimatisierung
ermöglicht unterschiedliche Tempe‐
raturen für die Fahrer- und die Beifah‐ rerseite.
Im Automatikmodus werden die
Temperatur, die Gebläsegeschwin‐
digkeit und die Luftverteilung automa‐
tisch geregelt.
Regler für:
● Temperatur auf der Fahrerseite £
● MENU öffnet das Klimatisie‐
rungsmenü im Info-Display
● Gebläsegeschwindigkeit Z
● Automatikmodus AUTO
● Temperatur auf der Beifahrer‐ seite £
● Kühlung A/C
● Manueller Umluftbetrieb 4
● Entfeuchtung und Enteisung à
● Heckscheibenheizung und beheizbare Außenspiegel b
● Windschutzscheibenheizung ,
● Sitzheizung ß
● Sitzbelüftung A
Heckscheibenheizung Ü 3 43.
Heizbare Außenspiegel Ü 3 40.
Sitzheizung ß 3 53.
Sitzbelüftung A 3 53.
Aktivierte Funktionen werden durch die LED im entsprechenden Bedien‐
element angezeigt.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Darauf achten, dass der Sonnensen‐
sor der elektronischen Klimatisie‐
rungsautomatik nicht abgedeckt ist
3 10.
Page 136 of 299

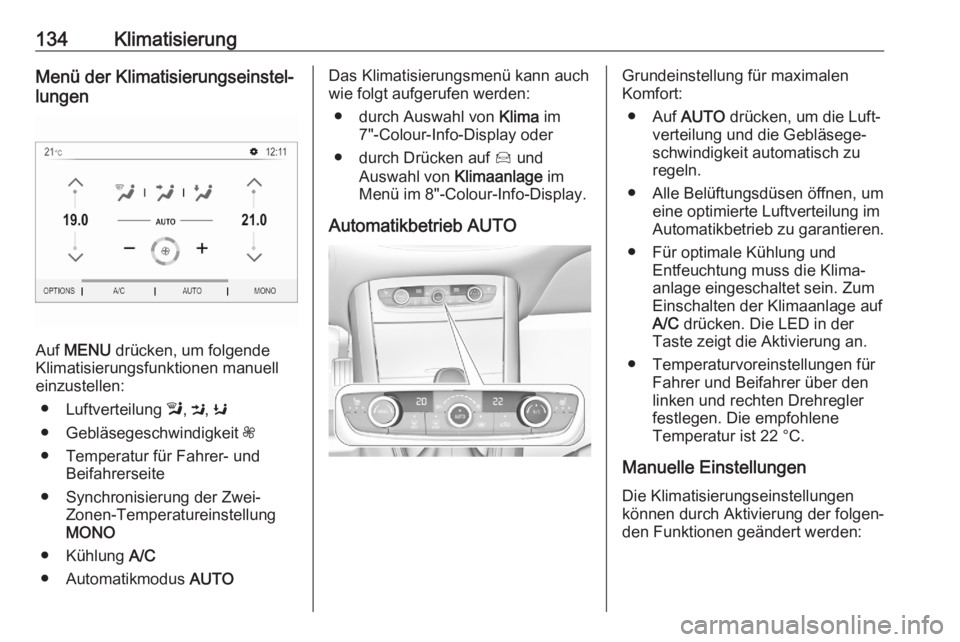

134KlimatisierungMenü der Klimatisierungseinstel‐
lungen
Auf MENU drücken, um folgende
Klimatisierungsfunktionen manuell
einzustellen:
● Luftverteilung l, M , K
● Gebläsegeschwindigkeit Z
● Temperatur für Fahrer- und Beifahrerseite
● Synchronisierung der Zwei- Zonen-Temperatureinstellung
MONO
● Kühlung A/C
● Automatikmodus AUTO
Das Klimatisierungsmenü kann auch
wie folgt aufgerufen werden:
● durch Auswahl von Klima im
7"-Colour-Info-Display oder
● durch Drücken auf Í und
Auswahl von Klimaanlage im
Menü im 8"-Colour-Info-Display.
Automatikbetrieb AUTOGrundeinstellung für maximalen
Komfort:
● Auf AUTO drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu
regeln.
● Alle Belüftungsdüsen öffnen, um eine optimierte Luftverteilung im
Automatikbetrieb zu garantieren.
● Für optimale Kühlung und Entfeuchtung muss die Klima‐
anlage eingeschaltet sein. Zum
Einschalten der Klimaanlage auf
A/C drücken. Die LED in der
Taste zeigt die Aktivierung an.
● Temperaturvoreinstellungen für Fahrer und Beifahrer über den
linken und rechten Drehregler
festlegen. Die empfohlene
Temperatur ist 22 °C.
Manuelle Einstellungen Die Klimatisierungseinstellungen
können durch Aktivierung der folgen‐
den Funktionen geändert werden:
Page 137 of 299

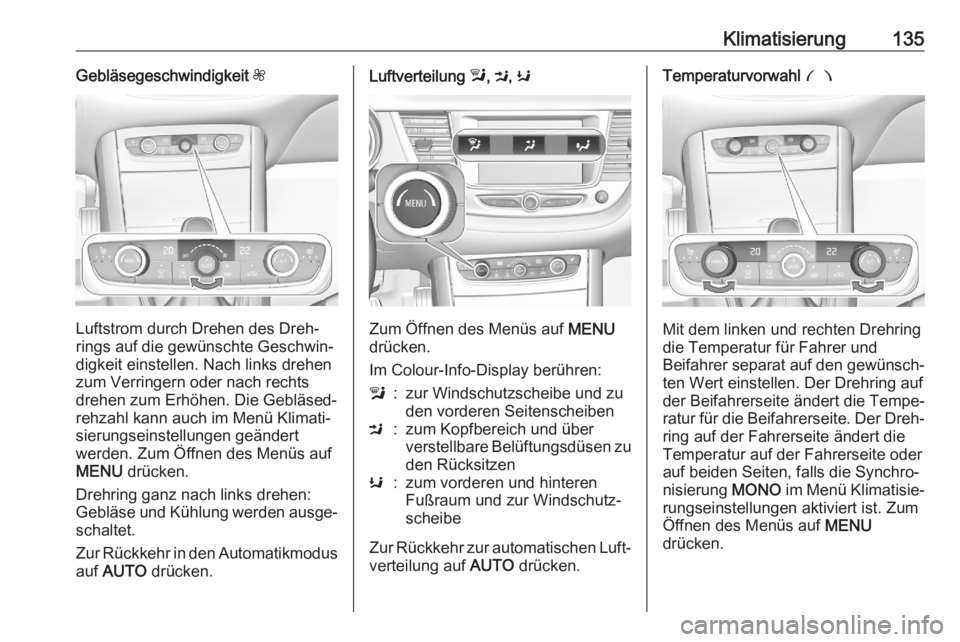

Klimatisierung135Gebläsegeschwindigkeit Z
Luftstrom durch Drehen des Dreh‐
rings auf die gewünschte Geschwin‐
digkeit einstellen. Nach links drehen
zum Verringern oder nach rechts
drehen zum Erhöhen. Die Gebläsed‐
rehzahl kann auch im Menü Klimati‐
sierungseinstellungen geändert
werden. Zum Öffnen des Menüs auf
MENU drücken.
Drehring ganz nach links drehen:
Gebläse und Kühlung werden ausge‐ schaltet.
Zur Rückkehr in den Automatikmodus
auf AUTO drücken.
Luftverteilung l, M , K
Zum Öffnen des Menüs auf MENU
drücken.
Im Colour-Info-Display berühren:
l:zur Windschutzscheibe und zu
den vorderen SeitenscheibenM:zum Kopfbereich und über
verstellbare Belüftungsdüsen zu den RücksitzenK:zum vorderen und hinteren
Fußraum und zur Windschutz‐
scheibe
Zur Rückkehr zur automatischen Luft‐
verteilung auf AUTO drücken.
Temperaturvorwahl £
Mit dem linken und rechten Drehring
die Temperatur für Fahrer und
Beifahrer separat auf den gewünsch‐
ten Wert einstellen. Der Drehring auf
der Beifahrerseite ändert die Tempe‐
ratur für die Beifahrerseite. Der Dreh‐
ring auf der Fahrerseite ändert die
Temperatur auf der Fahrerseite oder auf beiden Seiten, falls die Synchro‐
nisierung MONO im Menü Klimatisie‐
rungseinstellungen aktiviert ist. Zum
Öffnen des Menüs auf MENU
drücken.
Page 138 of 299

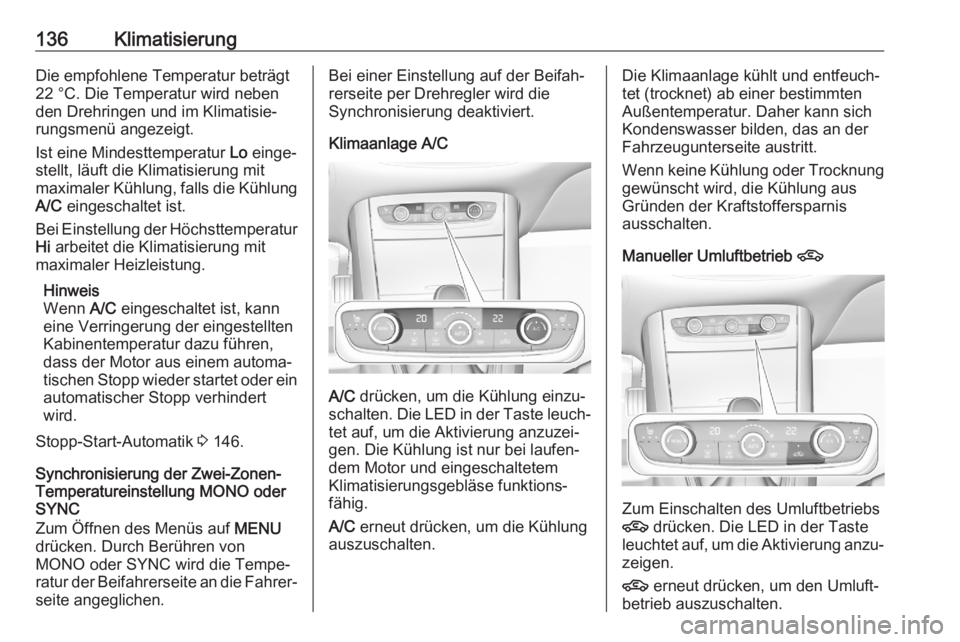

136KlimatisierungDie empfohlene Temperatur beträgt
22 °C. Die Temperatur wird neben
den Drehringen und im Klimatisie‐
rungsmenü angezeigt.
Ist eine Mindesttemperatur Lo einge‐
stellt, läuft die Klimatisierung mit
maximaler Kühlung, falls die Kühlung
A/C eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet die Klimatisierung mit
maximaler Heizleistung.
Hinweis
Wenn A/C eingeschaltet ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein automatischer Stopp verhindert
wird.
Stopp-Start-Automatik 3 146.
Synchronisierung der Zwei-Zonen- Temperatureinstellung MONO oder
SYNC
Zum Öffnen des Menüs auf MENU
drücken. Durch Berühren von
MONO oder SYNC wird die Tempe‐
ratur der Beifahrerseite an die Fahrer‐ seite angeglichen.Bei einer Einstellung auf der Beifah‐
rerseite per Drehregler wird die
Synchronisierung deaktiviert.
Klimaanlage A/C
A/C drücken, um die Kühlung einzu‐
schalten. Die LED in der Taste leuch‐ tet auf, um die Aktivierung anzuzei‐
gen. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem
Klimatisierungsgebläse funktions‐
fähig.
A/C erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten
Außentemperatur. Daher kann sich
Kondenswasser bilden, das an der
Fahrzeugunterseite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis
ausschalten.
Manueller Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung anzu‐ zeigen.
4 erneut drücken, um den Umluft‐
betrieb auszuschalten.
Page 139 of 299

Klimatisierung1379Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu und die
Scheiben können von innen
beschlagen. Die Qualität der
Innenraumluft nimmt mit der Zeit
ab, was bei den Insassen Ermü‐
dungserscheinungen hervorrufen
kann.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom darauf
gerichtet wird. Wenn die Windschutz‐ scheibe von außen beschlägt, Schei‐
benwischer einschalten und l deak‐
tivieren.
Entfeuchtung und Enteisung der
Scheiben à
●à drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung
anzuzeigen.
● Temperatur und Luftverteilung stellen sich automatisch ein; das
Gebläse läuft auf einer hohen
Stufe.
● Bei Bedarf A/C drücken, um die
Klimaanlage einzuschalten.
● Heckscheibenheizung b
einschalten.
● Windschutzscheibenheizung ,
einschalten.
● Um zum vorigen Modus zurück‐ zukehren, erneut auf à drücken.
Zur Rückkehr in den Automatik‐ modus auf AUTO drücken.
Hinweis
Wird bei laufendem Motor à
gedrückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
à erneut gedrückt wird.
Wird die Taste à während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 146.
Deaktivierung der elektronischen
Klimatisierungsautomatik
Kühlung, Gebläse und Automatik‐
modus können durch Drehen des
Drehrings um die Taste AUTO nach
links ausgeschaltet werden.
Die Aktivierung erfolgt durch
Einschalten des Gebläses oder
Drücken auf AUTO.
Heckscheibenheizung, Windschutz‐
scheibenheizung und beheizbare
Außenspiegel b 3 43.
Page 140 of 299

138KlimatisierungSitzheizung ß 3 53.
Zuheizer
Elektrische Zusatzheizung Quickheat ist eine elektrische Zusatz‐
heizung für eine automatische,
schnellere Erwärmung des Fahrgast‐
raums.
Standheizung Die Standheizung erwärmt den Fahr‐
zeuginnenraum und belüftet ihn mit
Umgebungsluft.Der Betriebsstatus der Standheizung
wird durch eine Anzeige mit LED
angezeigt.
● LED leuchtet: Es wurde ein Timer
gesetzt.
● LED blinkt: Das System ist in Betrieb.
Die LED erlischt nach Abschluss des
Heizvorgangs oder wenn die Stand‐
heizung über die Fernsteuerung
ausgeschaltet wird.
Die Standheizung kann über das Graphic-Info-Display / Colour-Info-
Display programmiert werden. Sie
kann außerdem per Fernsteuerung
ein- und ausgeschaltet werden.
Hinweis
Die programmierte Heizung/Belüf‐
tung wird nur bei ausgeschalteter Zündung und verriegeltem Fahr‐
zeug aktiviert.
Wenn der Ladezustand der Hoch‐
voltbatterie unter 50 % beträgt, wird
die programmierte Heizung/Belüf‐
tung nicht aktiviert.
Wenn die Heizung/Belüftung zur
wiederholten Aktivierung program‐
miert ist und ohne Betätigung desFahrzeugs zweimal hintereinander
aktiviert wurde, wird die Program‐
mierung deaktiviert.
Colour-Info-Display
Zum Öffnen des Menüs auf MENU
drücken.
Programmierung|Standheizung
wählen.
Heizung oder Belüftung auswählen.
Den Timer einstellen.
Die Timer-Einstellungen speichern.
Den Timer aktivieren.
