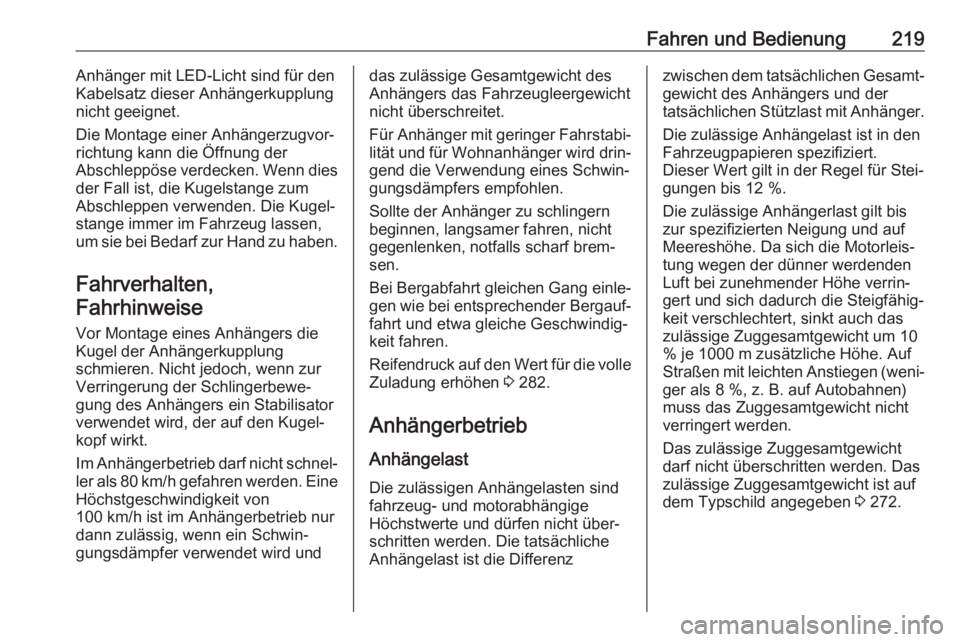

Fahren und Bedienung219Anhänger mit LED-Licht sind für den
Kabelsatz dieser Anhängerkupplung
nicht geeignet.
Die Montage einer Anhängerzugvor‐
richtung kann die Öffnung der
Abschleppöse verdecken. Wenn dies
der Fall ist, die Kugelstange zum
Abschleppen verwenden. Die Kugel‐
stange immer im Fahrzeug lassen, um sie bei Bedarf zur Hand zu haben.
Fahrverhalten,
Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator verwendet wird, der auf den Kugel‐
kopf wirkt.
Im Anhängerbetrieb darf nicht schnel‐ ler als 80 km/h gefahren werden. Eine Höchstgeschwindigkeit von
100 km/h ist im Anhängerbetrieb nur
dann zulässig, wenn ein Schwin‐
gungsdämpfer verwendet wird unddas zulässige Gesamtgewicht des
Anhängers das Fahrzeugleergewicht
nicht überschreitet.
Für Anhänger mit geringer Fahrstabi‐ lität und für Wohnanhänger wird drin‐
gend die Verwendung eines Schwin‐
gungsdämpfers empfohlen.
Sollte der Anhänger zu schlingern
beginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung erhöhen 3 282.
Anhängerbetrieb
Anhängelast
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenzzwischen dem tatsächlichen Gesamt‐ gewicht des Anhängers und der
tatsächlichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert.
Dieser Wert gilt in der Regel für Stei‐
gungen bis 12 %.
Die zulässige Anhängerlast gilt bis
zur spezifizierten Neigung und auf
Meereshöhe. Da sich die Motorleis‐
tung wegen der dünner werdenden
Luft bei zunehmender Höhe verrin‐
gert und sich dadurch die Steigfähig‐
keit verschlechtert, sinkt auch das
zulässige Zuggesamtgewicht um 10
% je 1000 m zusätzliche Höhe. Auf
Straßen mit leichten Anstiegen (weni‐ ger als 8 %, z. B. auf Autobahnen)
muss das Zuggesamtgewicht nicht
verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 272.

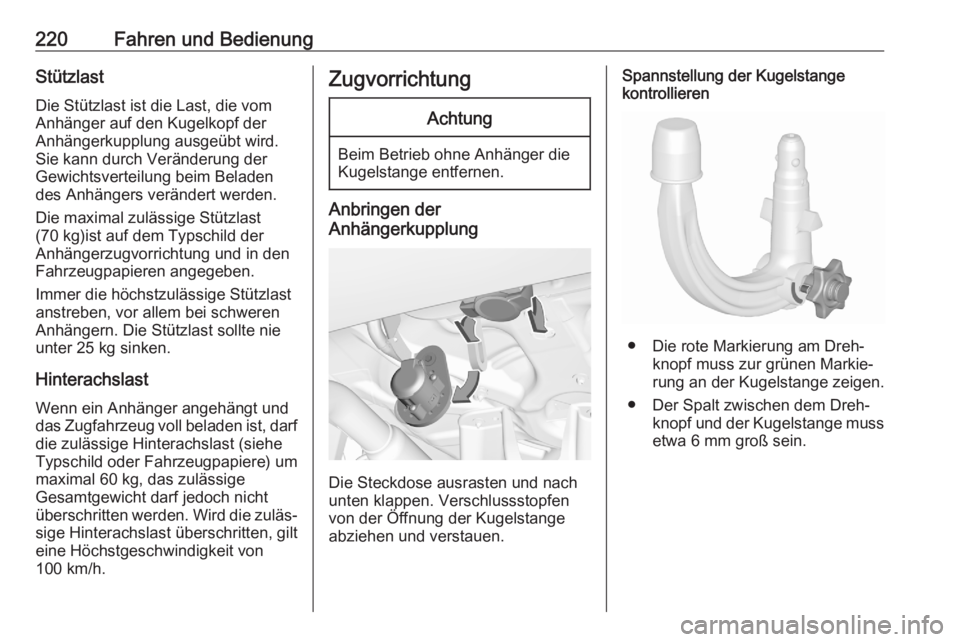

220Fahren und BedienungStützlastDie Stützlast ist die Last, die vom
Anhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.
Sie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.
Die maximal zulässige Stützlast
(70 kg)ist auf dem Typschild der Anhängerzugvorrichtung und in den
Fahrzeugpapieren angegeben.
Immer die höchstzulässige Stützlast
anstreben, vor allem bei schweren
Anhängern. Die Stützlast sollte nie
unter 25 kg sinken.
Hinterachslast Wenn ein Anhänger angehängt und
das Zugfahrzeug voll beladen ist, darf die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
maximal 60 kg, das zulässige
Gesamtgewicht darf jedoch nicht
überschritten werden. Wird die zuläs‐
sige Hinterachslast überschritten, gilt
eine Höchstgeschwindigkeit von
100 km/h.ZugvorrichtungAchtung
Beim Betrieb ohne Anhänger die
Kugelstange entfernen.
Anbringen der
Anhängerkupplung
Die Steckdose ausrasten und nach
unten klappen. Verschlussstopfen von der Öffnung der Kugelstange
abziehen und verstauen.
Spannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Dreh‐
knopf muss zur grünen Markie‐
rung an der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ knopf und der Kugelstange muss
etwa 6 mm groß sein.

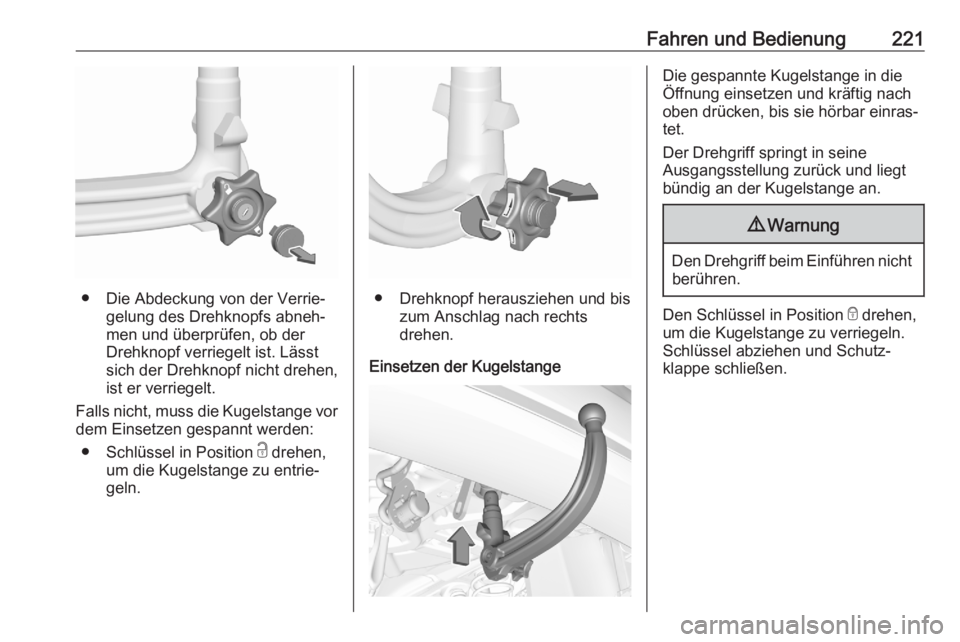

Fahren und Bedienung221
● Die Abdeckung von der Verrie‐gelung des Drehknopfs abneh‐
men und überprüfen, ob der
Drehknopf verriegelt ist. Lässt
sich der Drehknopf nicht drehen,
ist er verriegelt.
Falls nicht, muss die Kugelstange vor dem Einsetzen gespannt werden:
● Schlüssel in Position c drehen,
um die Kugelstange zu entrie‐
geln.● Drehknopf herausziehen und bis zum Anschlag nach rechts
drehen.
Einsetzen der Kugelstange
Die gespannte Kugelstange in die
Öffnung einsetzen und kräftig nach
oben drücken, bis sie hörbar einras‐
tet.
Der Drehgriff springt in seine
Ausgangsstellung zurück und liegt
bündig an der Kugelstange an.9 Warnung
Den Drehgriff beim Einführen nicht
berühren.
Den Schlüssel in Position e drehen,
um die Kugelstange zu verriegeln.
Schlüssel abziehen und Schutz‐
klappe schließen.

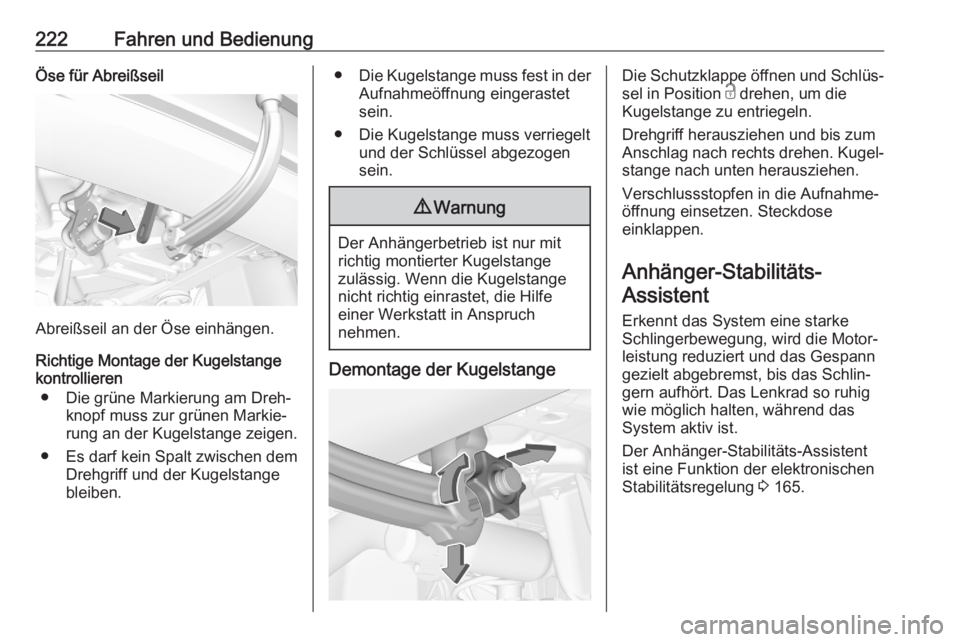

222Fahren und BedienungÖse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ knopf muss zur grünen Markie‐
rung an der Kugelstange zeigen.
● Es darf kein Spalt zwischen dem Drehgriff und der Kugelstange
bleiben.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogensein.9 Warnung
Der Anhängerbetrieb ist nur mit
richtig montierter Kugelstange
zulässig. Wenn die Kugelstange
nicht richtig einrastet, die Hilfe
einer Werkstatt in Anspruch
nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und Schlüs‐
sel in Position c drehen, um die
Kugelstange zu entriegeln.
Drehgriff herausziehen und bis zum
Anschlag nach rechts drehen. Kugel‐
stange nach unten herausziehen.
Verschlussstopfen in die Aufnahme‐ öffnung einsetzen. Steckdose
einklappen.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐ leistung reduziert und das Gespanngezielt abgebremst, bis das Schlin‐
gern aufhört. Das Lenkrad so ruhig
wie möglich halten, während das
System aktiv ist.
Der Anhänger-Stabilitäts-Assistent
ist eine Funktion der elektronischen
Stabilitätsregelung 3 165.

Fahrzeugwartung223FahrzeugwartungAllgemeine Informationen..........224
Zubehör und Änderungen am Fahrzeug ................................ 224
Fahrzeugeinlagerung ..............225
Altfahrzeugrücknahme ............226
Fahrzeugüberprüfungen ............226
Durchführung von Arbeiten .....226
Motorhaube ............................. 226
Motoröl .................................... 227
Kühlmittel ................................. 228
Waschflüssigkeit ......................229
Bremsen .................................. 229
Bremsflüssigkeit ......................229
Fahrzeugbatterie .....................230
Diesel-Kraftstoffsystem entlüften .................................. 232
Scheibenwischerwechsel ........232
Glühlampen auswechseln .........233
Halogen-Scheinwerfer .............233
LED-Scheinwerfer ...................234
Nebelscheinwerfer ...................235
Rückleuchten ........................... 235
Seitliche Blinkleuchten ............238
Kennzeichenleuchte ................238
Innenleuchten .......................... 238Elektrische Anlage .....................239
Sicherungen ............................ 239
Sicherungskasten im Motorraum .............................. 239
Sicherungskasten in der Instrumententafel ...................240
Wagenwerkzeug ........................243
Räder und Reifen ......................244
Winterreifen ............................. 244
Reifenbezeichnungen ..............244
Reifendruck ............................. 244
Reifendruckverlust- Überwachungssystem ............246
Profiltiefe ................................. 247
Reifenumrüstung .....................247
Radabdeckungen ....................247
Schneeketten .......................... 248
Reifenreparaturset ...................248
Radwechsel ............................. 251
Reserverad .............................. 253
Starthilfe ..................................... 257
Abschleppen .............................. 258
Eigenes Fahrzeug abschleppen ........................... 258
Anderes Fahrzeug abschleppen ........................... 260
Fahrzeugpflege .......................... 261
Außenpflege ............................ 261Innenraumpflege.....................263
Fußmatten ............................... 264

224FahrzeugwartungAllgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Der Umbau, die Modifizierung und
alle sonstigen Änderungen, die an
den Standardfahrzeugspezifikatio‐
nen vorgenommen werden (u. a.
Softwareänderungen oder Änderun‐
gen der Steuergeräte), können zum Erlöschen der von Opel gebotenen
Garantie führen. Außerdem können solche Änderungen Auswirkungen
auf die Fahrerassistenzsysteme, den
Kraftstoffverbrauch, die CO 2- und
anderen Emissionen des Fahrzeugs haben, wodurch die Betriebserlaub‐
nis des Fahrzeugs erlischt.Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt
werden.
Kälteschutzabdeckungen
Die Schutzabdeckungen sollten von
einer Werkstatt angebracht werden.
Achtung
Bei folgenden Bedingungen
müssen die Schutzabdeckungen
entfernt werden:
● Die Umgebungstemperatur liegt über 10 °C.
● Das Fahrzeug wird abge‐ schleppt.
● Das Fahrzeug wird mit einer Geschwindigkeit über 120 km/
h gefahren.
Einbau
1. Schutzabdeckung wie gezeigt anbringen.
2. Den unteren Teil der Schutzabde‐
ckung gegen die Lamellen des
Kühlergrills drücken. Überprüfen,
ob die Schutzabdeckung fest
sitzt.
3. Ablauf bei den anderen Schutz‐ abdeckungen wiederholen.

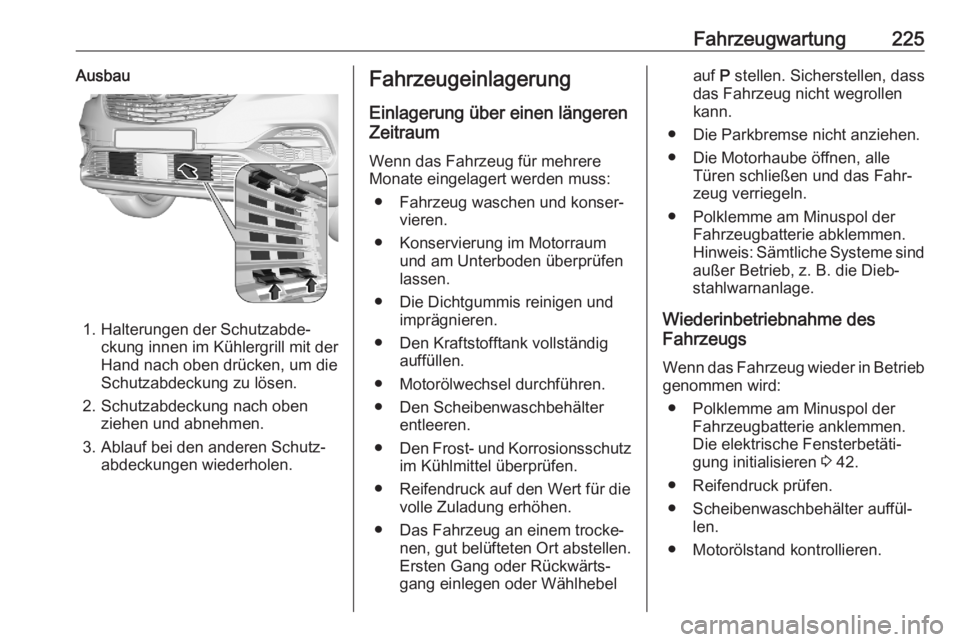

Fahrzeugwartung225Ausbau
1. Halterungen der Schutzabde‐ckung innen im Kühlergrill mit der
Hand nach oben drücken, um die Schutzabdeckung zu lösen.
2. Schutzabdeckung nach oben ziehen und abnehmen.
3. Ablauf bei den anderen Schutz‐ abdeckungen wiederholen.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere
Monate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.Ersten Gang oder Rückwärts‐
gang einlegen oder Wählhebelauf P stellen. Sicherstellen, dass
das Fahrzeug nicht wegrollen kann.
● Die Parkbremse nicht anziehen.
● Die Motorhaube öffnen, alle Türen schließen und das Fahr‐zeug verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Hinweis: Sämtliche Systeme sind
außer Betrieb, z. B. die Dieb‐
stahlwarnanlage.
Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Die elektrische Fensterbetäti‐
gung initialisieren 3 42.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.

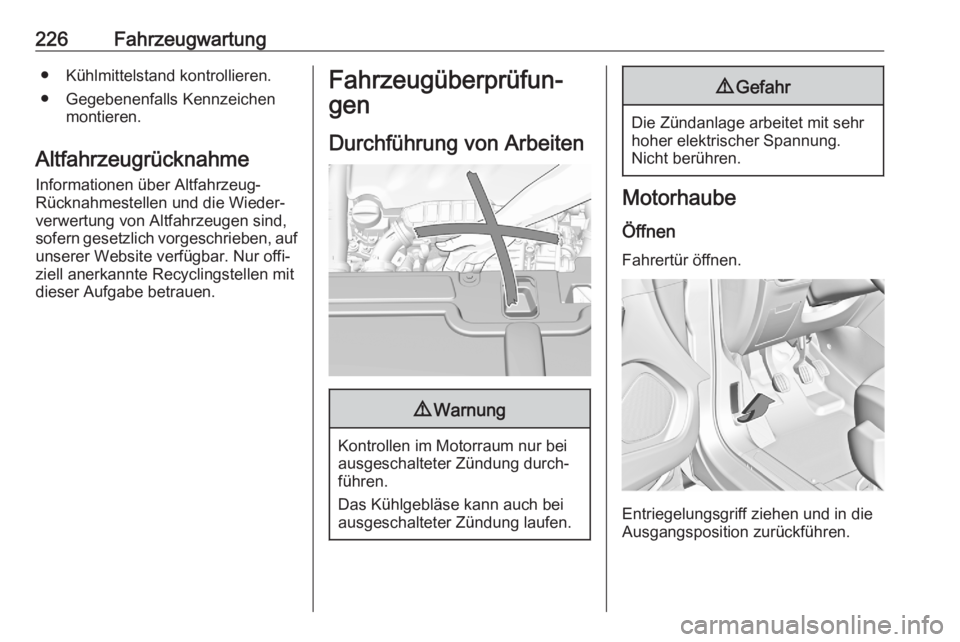

226Fahrzeugwartung● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, auf
unserer Website verfügbar. Nur offi‐
ziell anerkannte Recyclingstellen mit
dieser Aufgabe betrauen.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.

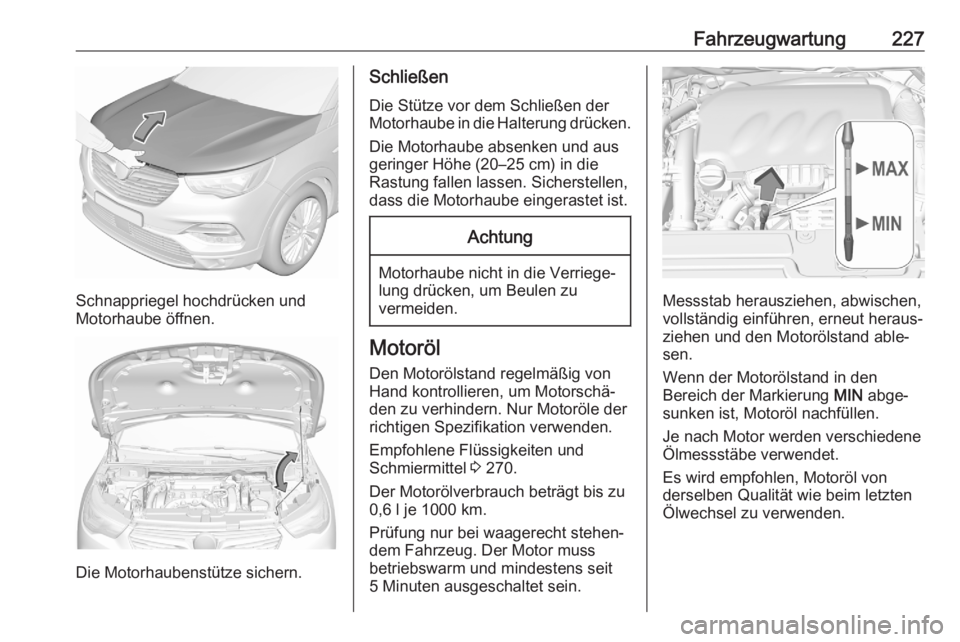

Motorhaube
Öffnen Fahrertür öffnen.
Entriegelungsgriff ziehen und in die
Ausgangsposition zurückführen.

Fahrzeugwartung227
Schnappriegel hochdrücken und
Motorhaube öffnen.
Die Motorhaubenstütze sichern.
Schließen
Die Stütze vor dem Schließen der
Motorhaube in die Halterung drücken.
Die Motorhaube absenken und aus
geringer Höhe (20–25 cm) in die
Rastung fallen lassen. Sicherstellen,
dass die Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Nur Motoröle der
richtigen Spezifikation verwenden.
Empfohlene Flüssigkeiten und
Schmiermittel 3 270.
Der Motorölverbrauch beträgt bis zu
0,6 l je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
5 Minuten ausgeschaltet sein.
Messstab herausziehen, abwischen,
vollständig einführen, erneut heraus‐ ziehen und den Motorölstand able‐
sen.
Wenn der Motorölstand in den
Bereich der Markierung MIN abge‐
sunken ist, Motoröl nachfüllen.
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.
Es wird empfohlen, Motoröl von
derselben Qualität wie beim letzten
Ölwechsel zu verwenden.

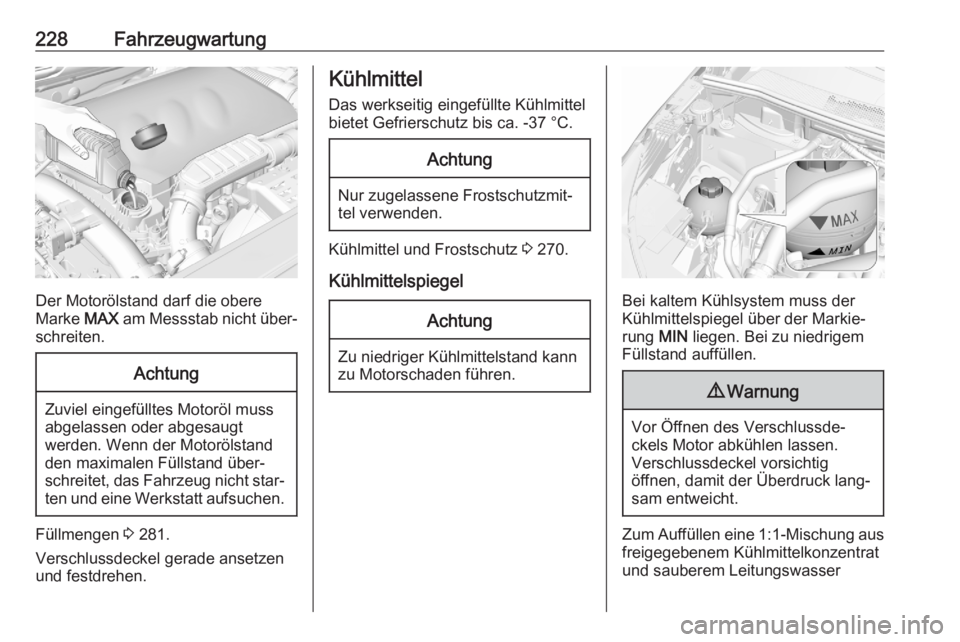

228Fahrzeugwartung
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
werden. Wenn der Motorölstand
den maximalen Füllstand über‐
schreitet, das Fahrzeug nicht star‐ ten und eine Werkstatt aufsuchen.
Füllmengen 3 281.
Verschlussdeckel gerade ansetzen
und festdrehen.
Kühlmittel
Das werkseitig eingefüllte Kühlmittel
bietet Gefrierschutz bis ca. -37 °C.Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittel und Frostschutz 3 270.
Kühlmittelspiegel
Achtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Markie‐
rung MIN liegen. Bei zu niedrigem
Füllstand auffüllen.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen.
Verschlussdeckel vorsichtig
öffnen, damit der Überdruck lang‐
sam entweicht.
Zum Auffüllen eine 1:1-Mischung aus freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser
