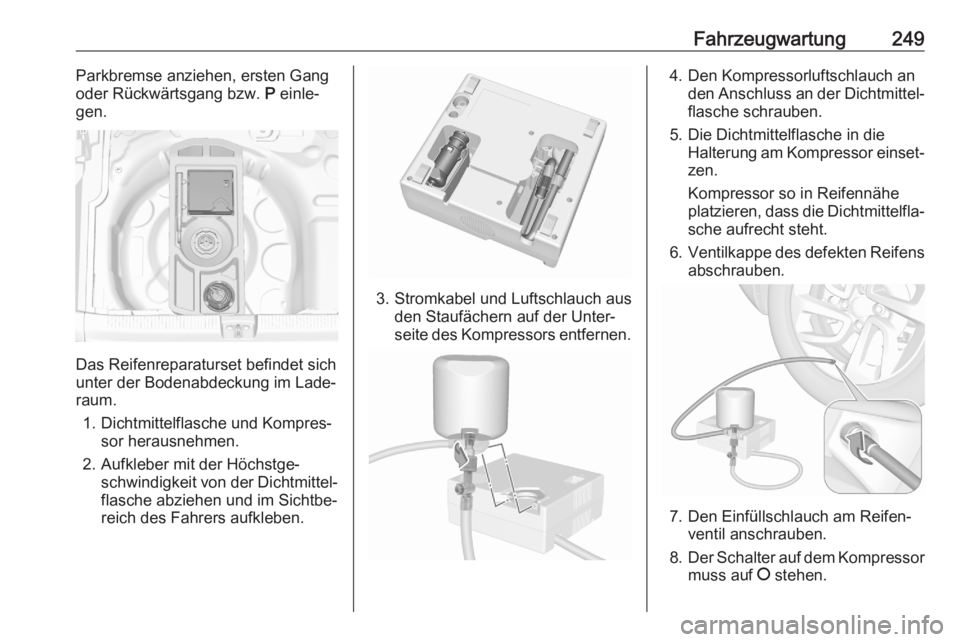

Fahrzeugwartung249Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Das Reifenreparaturset befindet sich
unter der Bodenabdeckung im Lade‐
raum.
1. Dichtmittelflasche und Kompres‐ sor herausnehmen.
2. Aufkleber mit der Höchstge‐ schwindigkeit von der Dichtmittel‐flasche abziehen und im Sichtbe‐
reich des Fahrers aufkleben.
3. Stromkabel und Luftschlauch aus den Staufächern auf der Unter‐
seite des Kompressors entfernen.
4. Den Kompressorluftschlauch an den Anschluss an der Dichtmittel‐
flasche schrauben.
5. Die Dichtmittelflasche in die Halterung am Kompressor einset‐zen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Den Einfüllschlauch am Reifen‐ ventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.

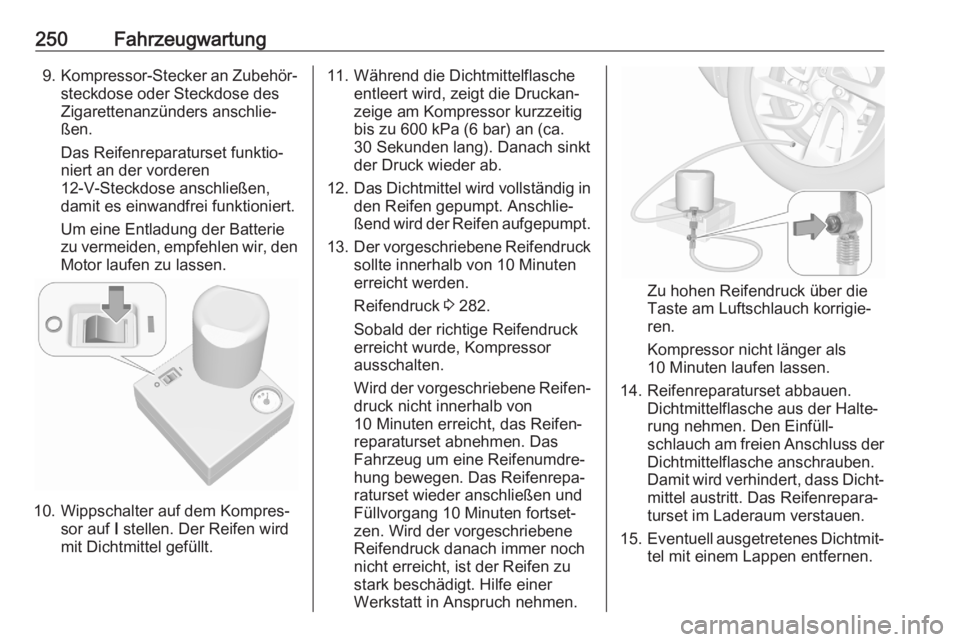

250Fahrzeugwartung9.Kompressor-Stecker an Zubehör‐
steckdose oder Steckdose des
Zigarettenanzünders anschlie‐
ßen.
Das Reifenreparaturset funktio‐
niert an der vorderen
12-V-Steckdose anschließen,
damit es einwandfrei funktioniert.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.
10. Wippschalter auf dem Kompres‐ sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
11. Während die Dichtmittelflasche entleert wird, zeigt die Druckan‐
zeige am Kompressor kurzzeitig
bis zu 600 kPa (6 bar) an (ca.
30 Sekunden lang). Danach sinkt
der Druck wieder ab.
12. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen aufgepumpt.
13. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden.
Reifendruck 3 282.
Sobald der richtige Reifendruck erreicht wurde, Kompressor
ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, das Reifen‐
reparaturset abnehmen. Das
Fahrzeug um eine Reifenumdre‐
hung bewegen. Das Reifenrepa‐
raturset wieder anschließen und
Füllvorgang 10 Minuten fortset‐
zen. Wird der vorgeschriebene
Reifendruck danach immer noch nicht erreicht, ist der Reifen zu
stark beschädigt. Hilfe einer
Werkstatt in Anspruch nehmen.
Zu hohen Reifendruck über die
Taste am Luftschlauch korrigie‐
ren.
Kompressor nicht länger als 10 Minuten laufen lassen.
14. Reifenreparaturset abbauen. Dichtmittelflasche aus der Halte‐
rung nehmen. Den Einfüll‐
schlauch am freien Anschluss der
Dichtmittelflasche anschrauben.
Damit wird verhindert, dass Dicht‐
mittel austritt. Das Reifenrepara‐
turset im Laderaum verstauen.
15. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.

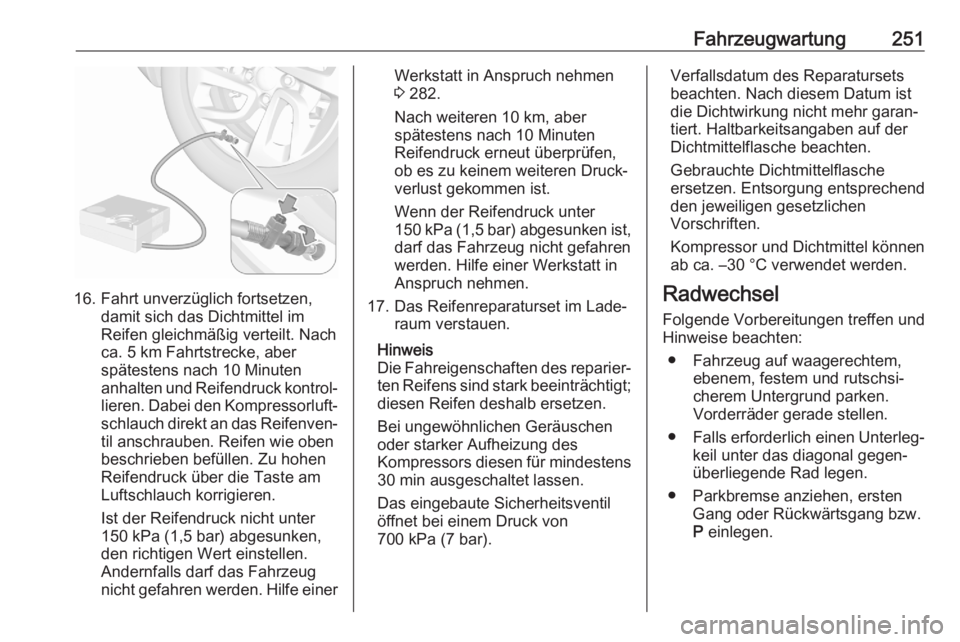

Fahrzeugwartung251
16. Fahrt unverzüglich fortsetzen,damit sich das Dichtmittel im
Reifen gleichmäßig verteilt. Nach
ca. 5 km Fahrtstrecke, aber
spätestens nach 10 Minuten
anhalten und Reifendruck kontrol‐
lieren. Dabei den Kompressorluft‐ schlauch direkt an das Reifenven‐ til anschrauben. Reifen wie oben
beschrieben befüllen. Zu hohen
Reifendruck über die Taste am
Luftschlauch korrigieren.
Ist der Reifendruck nicht unter
150 kPa (1,5 bar) abgesunken,
den richtigen Wert einstellen.
Andernfalls darf das Fahrzeug
nicht gefahren werden. Hilfe einer
Werkstatt in Anspruch nehmen
3 282.
Nach weiteren 10 km, aber spätestens nach 10 Minuten
Reifendruck erneut überprüfen,
ob es zu keinem weiteren Druck‐
verlust gekommen ist.
Wenn der Reifendruck unter
150 kPa (1,5 bar) abgesunken ist,
darf das Fahrzeug nicht gefahren
werden. Hilfe einer Werkstatt in
Anspruch nehmen.
17. Das Reifenreparaturset im Lade‐ raum verstauen.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt; diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des
Kompressors diesen für mindestens 30 min ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von
700 kPa (7 bar).Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche
ersetzen. Entsorgung entsprechend
den jeweiligen gesetzlichen
Vorschriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.
Radwechsel
Folgende Vorbereitungen treffen und
Hinweise beachten:
● Fahrzeug auf waagerechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken.
Vorderräder gerade stellen.
● Falls erforderlich einen Unterleg‐
keil unter das diagonal gegen‐
überliegende Rad legen.
● Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw.
P einlegen.

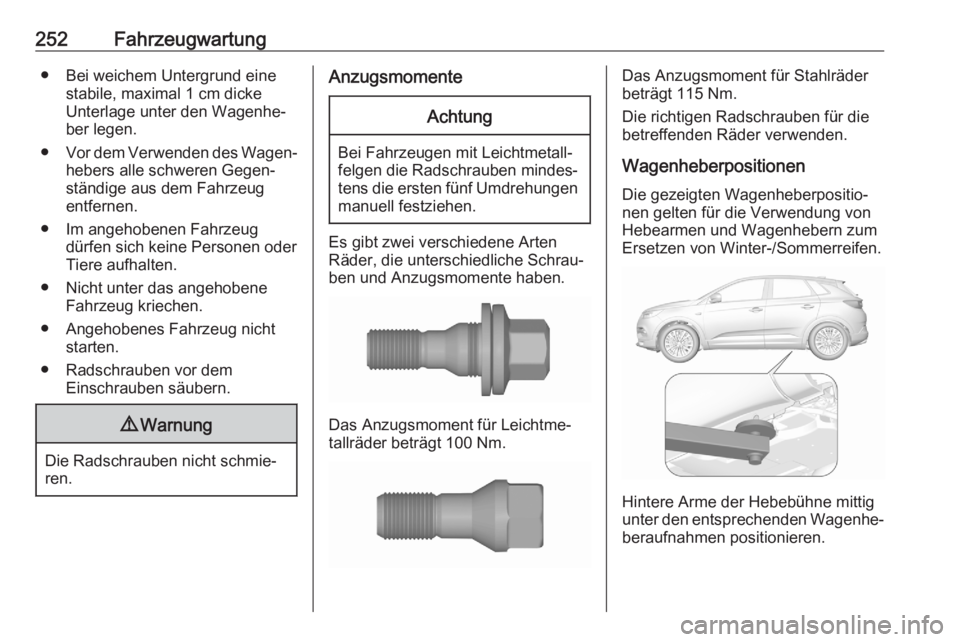

252Fahrzeugwartung● Bei weichem Untergrund einestabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐ ber legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐ ständige aus dem Fahrzeug
entfernen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.
● Angehobenes Fahrzeug nicht starten.
● Radschrauben vor dem Einschrauben säubern.9Warnung
Die Radschrauben nicht schmie‐
ren.
AnzugsmomenteAchtung
Bei Fahrzeugen mit Leichtmetall‐
felgen die Radschrauben mindes‐ tens die ersten fünf Umdrehungen manuell festziehen.
Es gibt zwei verschiedene Arten
Räder, die unterschiedliche Schrau‐
ben und Anzugsmomente haben.
Das Anzugsmoment für Leichtme‐
tallräder beträgt 100 Nm.
Das Anzugsmoment für Stahlräder
beträgt 115 Nm.
Die richtigen Radschrauben für die
betreffenden Räder verwenden.
Wagenheberpositionen Die gezeigten Wagenheberpositio‐
nen gelten für die Verwendung von
Hebearmen und Wagenhebern zum
Ersetzen von Winter-/Sommerreifen.
Hintere Arme der Hebebühne mittig
unter den entsprechenden Wagenhe‐
beraufnahmen positionieren.

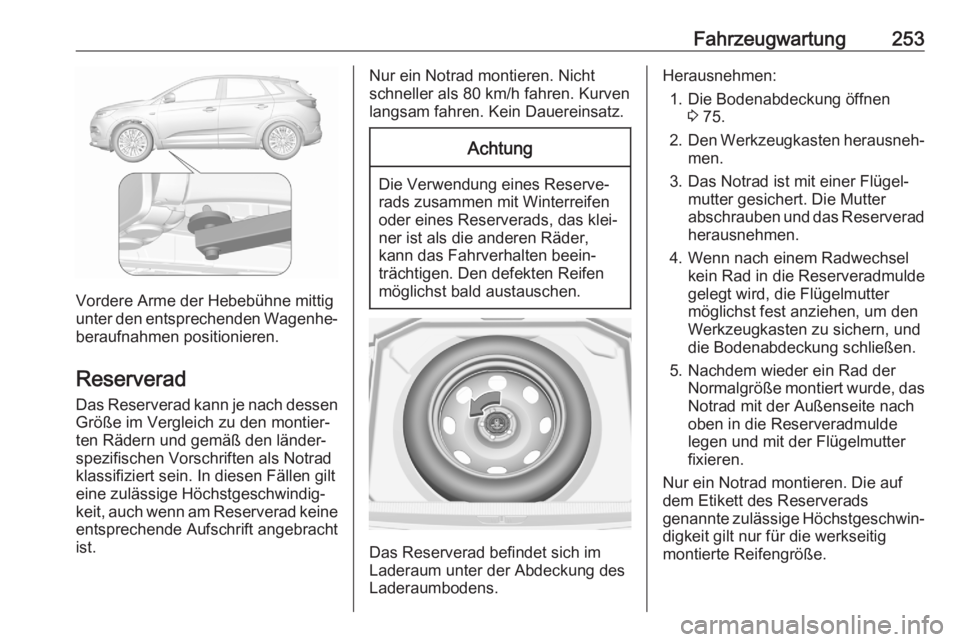

Fahrzeugwartung253
Vordere Arme der Hebebühne mittig
unter den entsprechenden Wagenhe‐
beraufnahmen positionieren.
Reserverad
Das Reserverad kann je nach dessen
Größe im Vergleich zu den montier‐ ten Rädern und gemäß den länder‐
spezifischen Vorschriften als Notrad
klassifiziert sein. In diesen Fällen gilt eine zulässige Höchstgeschwindig‐
keit, auch wenn am Reserverad keine
entsprechende Aufschrift angebracht
ist.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven
langsam fahren. Kein Dauereinsatz.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich im
Laderaum unter der Abdeckung des
Laderaumbodens.
Herausnehmen:
1. Die Bodenabdeckung öffnen 3 75.
2. Den Werkzeugkasten herausneh‐
men.
3. Das Notrad ist mit einer Flügel‐ mutter gesichert. Die Mutter
abschrauben und das Reserverad
herausnehmen.
4. Wenn nach einem Radwechsel kein Rad in die Reserveradmulde
gelegt wird, die Flügelmutter
möglichst fest anziehen, um den
Werkzeugkasten zu sichern, und
die Bodenabdeckung schließen.
5. Nachdem wieder ein Rad der Normalgröße montiert wurde, das
Notrad mit der Außenseite nach
oben in die Reserveradmulde
legen und mit der Flügelmutter
fixieren.
Nur ein Notrad montieren. Die auf dem Etikett des Reserverads
genannte zulässige Höchstgeschwin‐
digkeit gilt nur für die werkseitig
montierte Reifengröße.

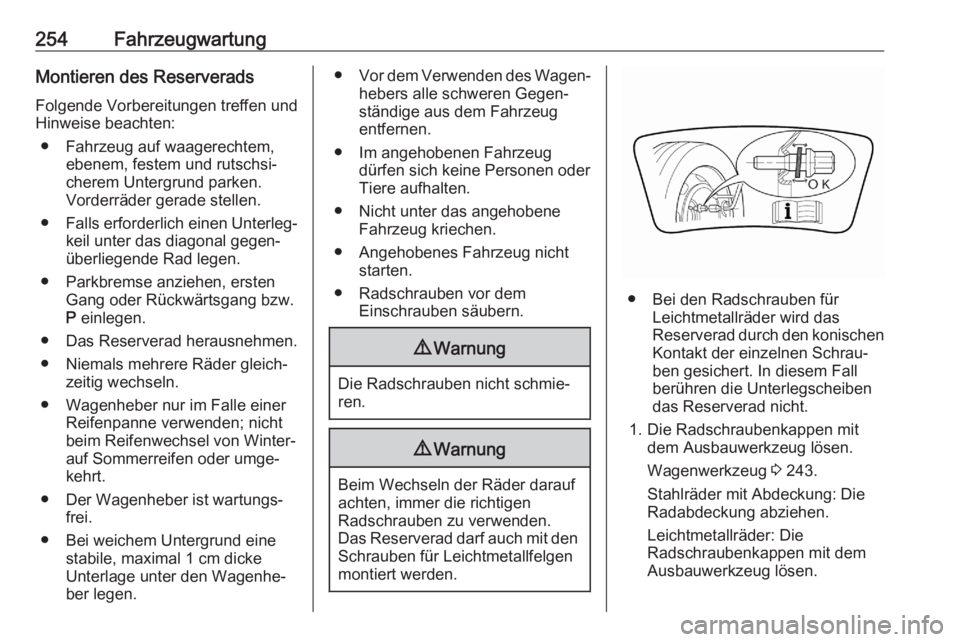

254FahrzeugwartungMontieren des Reserverads
Folgende Vorbereitungen treffen und
Hinweise beachten:
● Fahrzeug auf waagerechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken.
Vorderräder gerade stellen.
● Falls erforderlich einen Unterleg‐
keil unter das diagonal gegen‐
überliegende Rad legen.
● Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw.
P einlegen.
● Das Reserverad herausnehmen.
● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter-
auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.
● Bei weichem Untergrund eine stabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐
ber legen.● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐
ständige aus dem Fahrzeug
entfernen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.
● Angehobenes Fahrzeug nicht starten.
● Radschrauben vor dem Einschrauben säubern.9Warnung
Die Radschrauben nicht schmie‐
ren.
9 Warnung
Beim Wechseln der Räder darauf
achten, immer die richtigen
Radschrauben zu verwenden.
Das Reserverad darf auch mit den Schrauben für Leichtmetallfelgen
montiert werden.
● Bei den Radschrauben für Leichtmetallräder wird das
Reserverad durch den konischen
Kontakt der einzelnen Schrau‐
ben gesichert. In diesem Fall
berühren die Unterlegscheiben
das Reserverad nicht.
1. Die Radschraubenkappen mit dem Ausbauwerkzeug lösen.
Wagenwerkzeug 3 243.
Stahlräder mit Abdeckung: Die
Radabdeckung abziehen.
Leichtmetallräder: Die
Radschraubenkappen mit dem
Ausbauwerkzeug lösen.

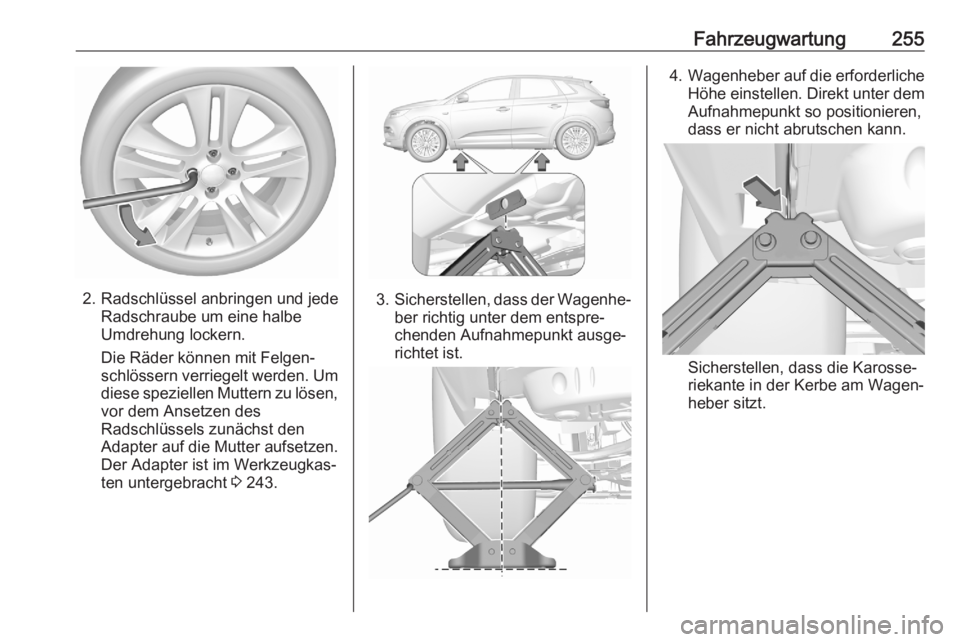

Fahrzeugwartung255
2. Radschlüssel anbringen und jedeRadschraube um eine halbeUmdrehung lockern.
Die Räder können mit Felgen‐
schlössern verriegelt werden. Um diese speziellen Muttern zu lösen,
vor dem Ansetzen des
Radschlüssels zunächst den
Adapter auf die Mutter aufsetzen. Der Adapter ist im Werkzeugkas‐
ten untergebracht 3 243.3. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Aufnahmepunkt ausge‐
richtet ist.
4. Wagenheber auf die erforderliche
Höhe einstellen. Direkt unter dem Aufnahmepunkt so positionieren,
dass er nicht abrutschen kann.
Sicherstellen, dass die Karosse‐
riekante in der Kerbe am Wagen‐
heber sitzt.

256Fahrzeugwartung
Radschlüssel bei korrekt ausge‐
richtetem Wagenheber drehen,
bis das Rad vom Boden abhebt.
5. Radmuttern herausdrehen. 6. Rad wechseln.
7. Radmuttern eindrehen.
8. Fahrzeug absenken und Wagen‐ heber entfernen.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gut
sitzt. Alle Schrauben über Kreuz
festziehen. Ein Anzugsmoment
von 115 Nm verwenden.
Die Radschrauben von Fahrzeu‐
gen mit Leichtmetallrädern
können auch für das Stahl-Reser‐
verad verwendet werden. Dann
wird das Reserverad durch den
konischen Kontakt der einzelnen
Schrauben gesichert.
10. Vor der Montage Ventilöffnung in der Radabdeckung mit dem
Reifenventil abgleichen.
Radmutterkappen montieren.
11. Das ersetzte Rad, das Wagen‐ werkzeug 3 243 und den Adapter
für die Muttern der Felgenschlös‐ ser verstauen.
12. Reifendruck des montierten Reifens und auch das Anzugsmo‐ment der Radmuttern so bald wie
möglich überprüfen.
Verstauen eines beschädigten
Reifens in Normalgröße im
Laderaum
Räder aller zulässigen Größen
können in der Reserveradmulde
verstaut werden. So sichern Sie das
Rad:
1. Die Radkappe mit dem Marken‐ emblem von innen herausdrü‐
cken.
2. Das Rad mit der Außenseite nach
unten in die Radmulde legen.
3. Das defekte Rad mit der Flügel‐ mutter sichern.
4. Je nach Reifengröße kann die Bodenabdeckung über das über‐
stehende Rad gelegt werden.

Fahrzeugwartung257Starthilfe
Motor nicht mit Schnelllader anlas‐ sen.
Bei entladener Fahrzeugbatterie kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐ ren Fahrzeugs gestartet werden.Achtung
Mit einem Hybridfahrzeug niemals
Starthilfe für ein anderes Fahr‐
zeug geben!
9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die Flüs‐
sigkeit enthält Schwefelsäure, die
bei direktem Kontakt Verletzun‐
gen und Schäden verursachen
kann.
● Keine Funken oder offenen Flammen in der Nähe der Fahr‐
zeugbatterie.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐
tur von 0 °C einfrieren. Die einge‐ frorene Batterie vor dem Anklem‐
men der Starthilfekabel auftauen.
● Beim Umgang mit der Batterie Augenschutz und Schutzklei‐
dung tragen.
● Eine Starthilfebatterie gleicher Spannung (12 V) verwenden.
Ihre Kapazität (Ah) darf nicht
wesentlich unter der der entlade‐ nen Fahrzeugbatterie liegen.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
(bei Dieselmotoren 25 mm 2
)
verwenden.
● Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucher abschalten.
● Während des gesamten Vorgangs nicht über die Fahr‐
zeugbatterie beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen, Getriebe in Leerlaufstellung, Automatikge‐triebe in P.

258Fahrzeugwartung
Die Pluspolschutzkappen an beiden
Fahrzeugbatterien öffnen.
Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Kabels am positiven Pol der entla‐
denen Batterie anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐ßen.
4. Das andere Ende des schwarzen Kabels am Massepunkt des Fahr‐
zeugs im Motorraum anschließen.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach 5 Minuten den anderen Motor starten. Startversuche soll‐
ten nicht länger als 15 Sekunden
dauern und in Intervallen von
1 Minute durchgeführt werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. 3 Minuten im Leer‐ lauf laufen lassen.
4. Elektrische Verbraucher z. B. Scheinwerfer, heizbare Heck‐scheibe am Starthilfe erhaltenden Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeug
abschleppen
Kappe abnehmen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 243.
