Fahrzeugwartung239Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● Motorraum
● Instrumententafel
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar.Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Sicherungszieher Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein. Der Abzieher hat
zwei Seiten. Jede Seite ist für eine
bestimmte Sicherungsart ausgelegt.
Die Sicherung mit dem Sicherungs‐
abzieher greifen und herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung lösen und abnehmen. Der Sicherungskasten im Motorraum
unterscheidet sich je nach Version:

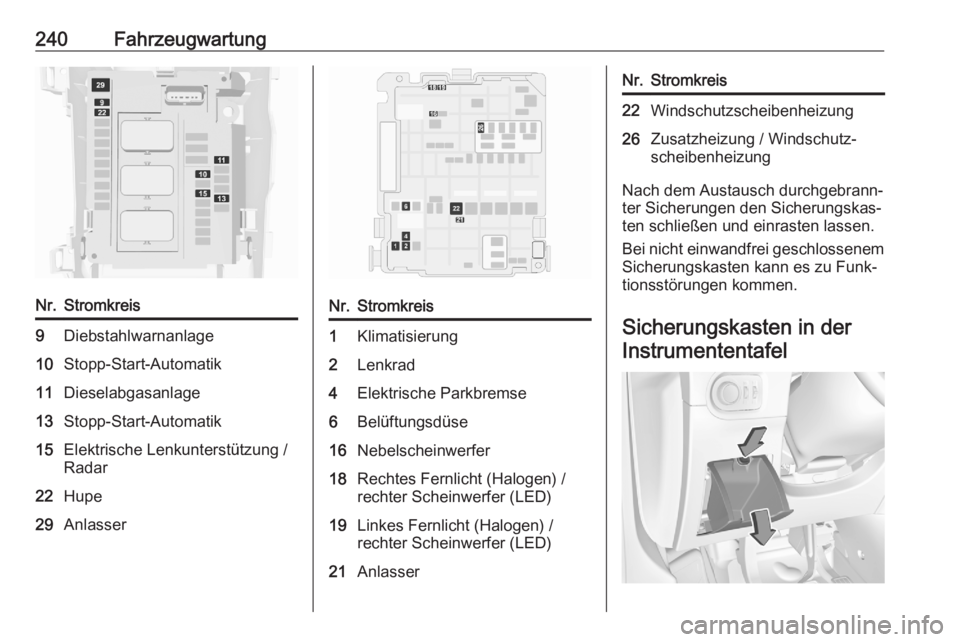

240FahrzeugwartungNr.Stromkreis9Diebstahlwarnanlage10Stopp-Start-Automatik11Dieselabgasanlage13Stopp-Start-Automatik15Elektrische Lenkunterstützung /
Radar22Hupe29AnlasserNr.Stromkreis1Klimatisierung2Lenkrad4Elektrische Parkbremse6Belüftungsdüse16Nebelscheinwerfer18Rechtes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)19Linkes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)21AnlasserNr.Stromkreis22Windschutzscheibenheizung26Zusatzheizung / Windschutz‐
scheibenheizung
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und einrasten lassen.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der Instrumententafel

Fahrzeugwartung241Bei Linkslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung links in der Instrumententafel.
Abdeckung öffnen, auf die Verriege‐
lung drücken und Abdeckung abneh‐
men.
Der Sicherungskasten in der Instru‐
mententafel unterscheidet sich je
nach Version:Nr.Stromkreis1Elektronisches Schlüssel‐
system / Diebstahlwarnanlage4Stopp-Start-Automatik5Erweiterte Einparkhilfe /
Kamera / Getriebesteuergerät7Verstärker8Heckscheibenwischer10Zentralverriegelung11Zentralverriegelung13Diebstahlwarnanlage16Elektrische Lenkunterstützung18BTA-Modul21Innenbeleuchtung22Handschuhfachbeleuchtung23Toter-Winkel-Warnung / Einstel‐
lung Außenspiegel / induktives
Laden24Elektrische Säulenbaugruppe25InnenspiegelNr.Stromkreis26Sicherheitsgurt anlegen27Kamera / Regensensor / Auto‐
matische Lichtsteuerung28USB / Infotainment31Airbag33Zubehörsteckdose vorne36Infotainment

242FahrzeugwartungNr.Stromkreis1Innenspiegel / elektrische Lenk‐
unterstützung / selektive Fahr‐
steuerung / Radar / Dieselab‐
gasanlage3Steuergerät für Anhängervor‐
rüstungen4Hupe5Scheibenwaschanlage6Scheibenwaschanlage7Zubehörsteckdose hinten10Türschlösser / Heckklappenver‐
riegelung11Türschlösser / Heckklappenver‐
riegelung12Stopp-Start-System / Diagnose‐
steckermodul / Bremssystem13Infotainment / Klimatisierungs‐
system14Alarmsirene15KlimatisierungssystemNr.Stromkreis16Stopp-Start-System / Brems‐
system17Instrument19Elektrische Säulenbaugruppe /
Fernbedienung am Lenkrad21Diebstahlwarnanlage22Kamera / Regensensor / Auto‐
matische Lichtsteuerung23Sicherheitsgurt anlegen24Automatikgetriebe / Erweiterte
Einparkhilfe / Rundumsicht‐
system25Airbag26Elektronische Stabilitäts‐
regelung27Alarm28BTA-Modul29Infotainment32Zigarettenanzünder / Zubehörs‐
teckdosen vornNr.Stromkreis34Heckscheibenheizung / Wind‐
schutzscheibenheizung / induk‐
tives Laden35Lichtschalter / Diagnosestecker‐
modul36Beleuchtung

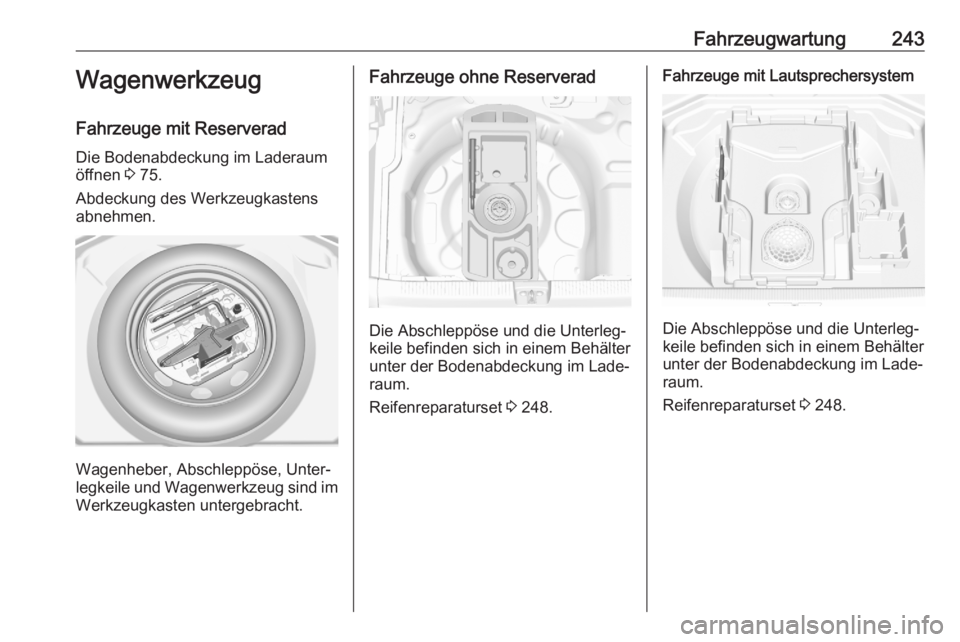

Fahrzeugwartung243Wagenwerkzeug
Fahrzeuge mit Reserverad
Die Bodenabdeckung im Laderaum
öffnen 3 75.
Abdeckung des Werkzeugkastens
abnehmen.
Wagenheber, Abschleppöse, Unter‐
legkeile und Wagenwerkzeug sind im
Werkzeugkasten untergebracht.
Fahrzeuge ohne Reserverad
Die Abschleppöse und die Unterleg‐
keile befinden sich in einem Behälter unter der Bodenabdeckung im Lade‐
raum.
Reifenreparaturset 3 248.
Fahrzeuge mit Lautsprechersystem
Die Abschleppöse und die Unterleg‐
keile befinden sich in einem Behälter unter der Bodenabdeckung im Lade‐
raum.
Reifenreparaturset 3 248.

244FahrzeugwartungRäder und ReifenReifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 282.Reifenbezeichnungen
Z. B. 225/55 R 18 98 V225:Reifenbreite in mm55:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat18:Felgendurchmesser in Zoll98:Tragfähigkeitsindex; 98
entspricht z. B. 750 kgV:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Einen für die Höchstgeschwindigkeit
Ihres Fahrzeugs geeigneten Reifen
auswählen.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 279.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden, dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.

Fahrzeugwartung245

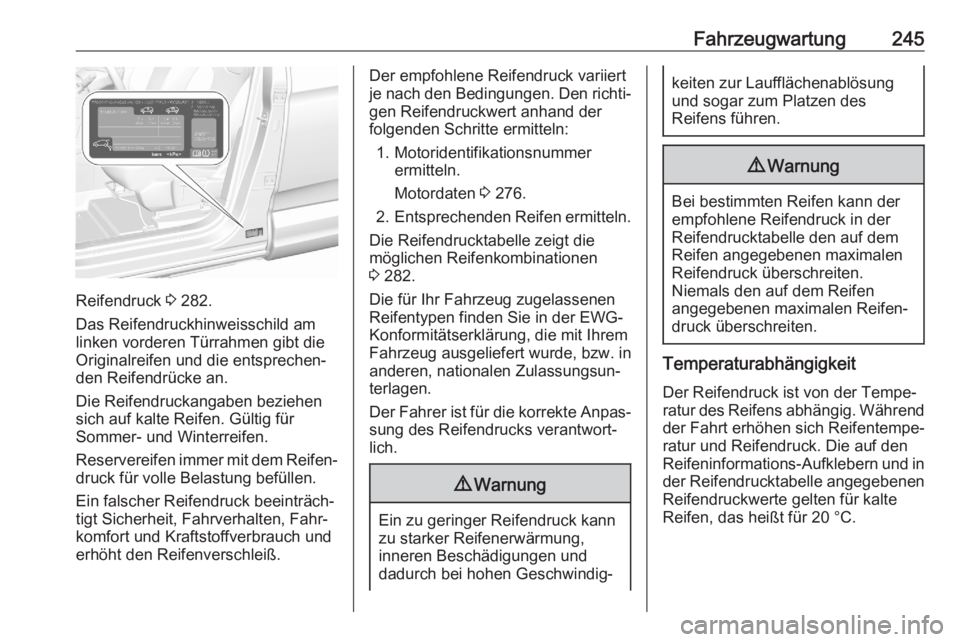

Reifendruck 3 282.
Das Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Den richti‐
gen Reifendruckwert anhand der
folgenden Schritte ermitteln:
1. Motoridentifikationsnummer ermitteln.
Motordaten 3 276.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 282.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.

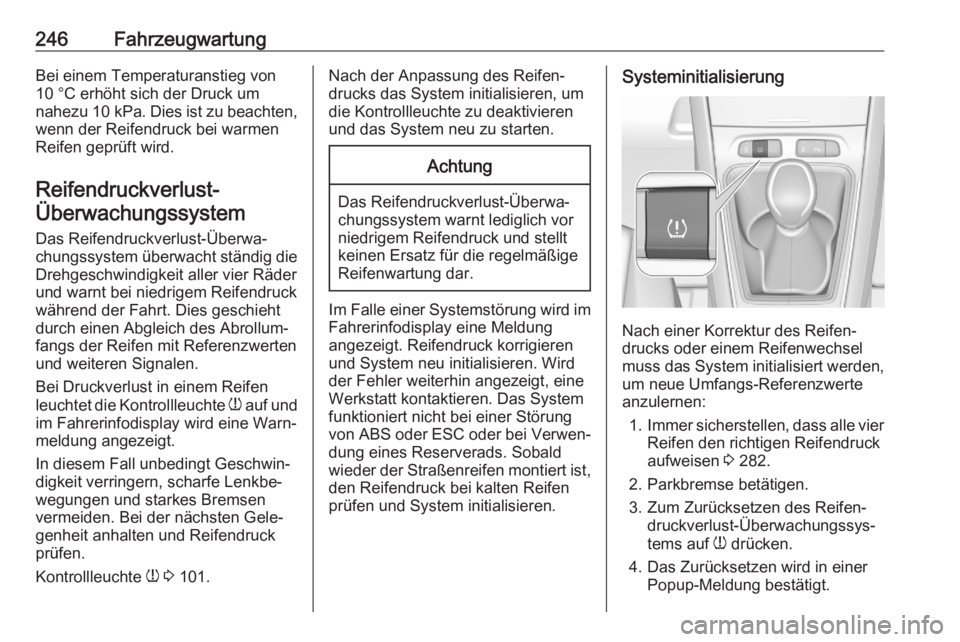

246FahrzeugwartungBei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa . Dies ist zu beachten,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Reifendruckverlust- Überwachungssystem
Das Reifendruckverlust-Überwa‐
chungssystem überwacht ständig die
Drehgeschwindigkeit aller vier Räder
und warnt bei niedrigem Reifendruck
während der Fahrt. Dies geschieht
durch einen Abgleich des Abrollum‐
fangs der Reifen mit Referenzwerten
und weiteren Signalen.
Bei Druckverlust in einem Reifen
leuchtet die Kontrollleuchte w auf und
im Fahrerinfodisplay wird eine Warn‐
meldung angezeigt.
In diesem Fall unbedingt Geschwin‐
digkeit verringern, scharfe Lenkbe‐
wegungen und starkes Bremsen
vermeiden. Bei der nächsten Gele‐
genheit anhalten und Reifendruck
prüfen.
Kontrollleuchte w 3 101.Nach der Anpassung des Reifen‐
drucks das System initialisieren, um
die Kontrollleuchte zu deaktivieren
und das System neu zu starten.Achtung
Das Reifendruckverlust-Überwa‐
chungssystem warnt lediglich vor
niedrigem Reifendruck und stellt
keinen Ersatz für die regelmäßige
Reifenwartung dar.
Im Falle einer Systemstörung wird im
Fahrerinfodisplay eine Meldung
angezeigt. Reifendruck korrigieren
und System neu initialisieren. Wird
der Fehler weiterhin angezeigt, eine
Werkstatt kontaktieren. Das System funktioniert nicht bei einer Störung
von ABS oder ESC oder bei Verwen‐ dung eines Reserverads. Sobald
wieder der Straßenreifen montiert ist,
den Reifendruck bei kalten Reifen
prüfen und System initialisieren.
Systeminitialisierung
Nach einer Korrektur des Reifen‐
drucks oder einem Reifenwechsel
muss das System initialisiert werden, um neue Umfangs-Referenzwerte
anzulernen:
1. Immer sicherstellen, dass alle vier
Reifen den richtigen Reifendruck
aufweisen 3 282.
2. Parkbremse betätigen.
3. Zum Zurücksetzen des Reifen‐ druckverlust-Überwachungssys‐
tems auf w drücken.
4. Das Zurücksetzen wird in einer Popup-Meldung bestätigt.

Fahrzeugwartung247Nach der Initialisierung wird das
System während der Fahrt automa‐
tisch für den neuen Reifendruck kali‐
briert. Nach längerer Fahrt übernimmt
und überwacht das System die neuen Drücke.
Reifendruck immer bei kalten Reifen prüfen.
In folgenden Fällen das System neu
initialisieren:
● Reifendruck wurde geändert● Beladung wurde geändert
● Räder wurden umgewechselt oder getauscht
Das System warnt bei einem geplatz‐ ten Reifen oder schnellen Druckver‐
lust nicht sofort. Dies liegt an der
erforderlichen Berechnungszeit.

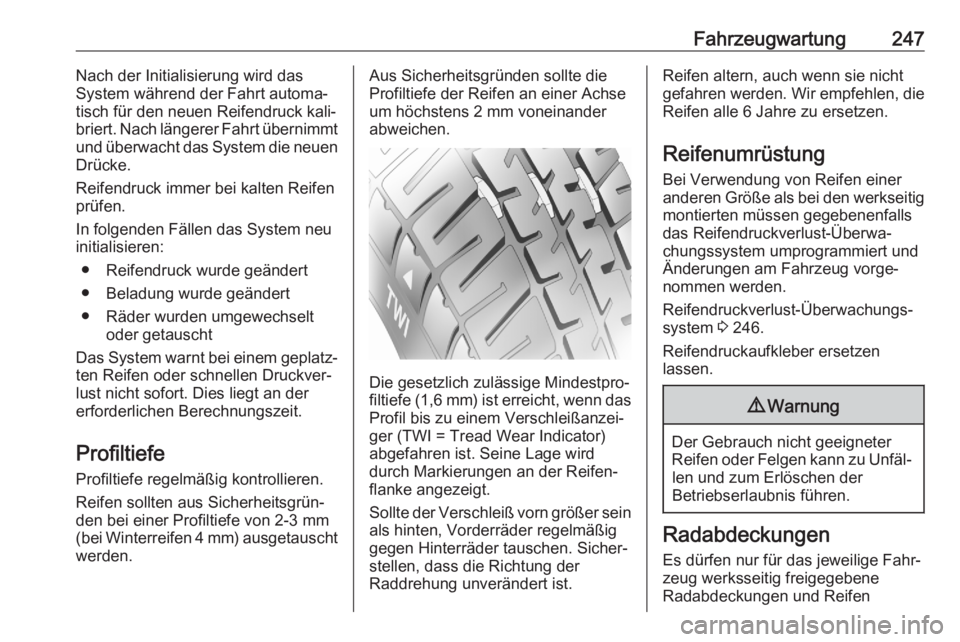

Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht
werden.Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander
abweichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der
Raddrehung unverändert ist.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen alle 6 Jahre zu ersetzen.
Reifenumrüstung Bei Verwendung von Reifen einer
anderen Größe als bei den werkseitig
montierten müssen gegebenenfalls
das Reifendruckverlust-Überwa‐
chungssystem umprogrammiert und
Änderungen am Fahrzeug vorge‐
nommen werden.
Reifendruckverlust-Überwachungs‐
system 3 246.
Reifendruckaufkleber ersetzen
lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.

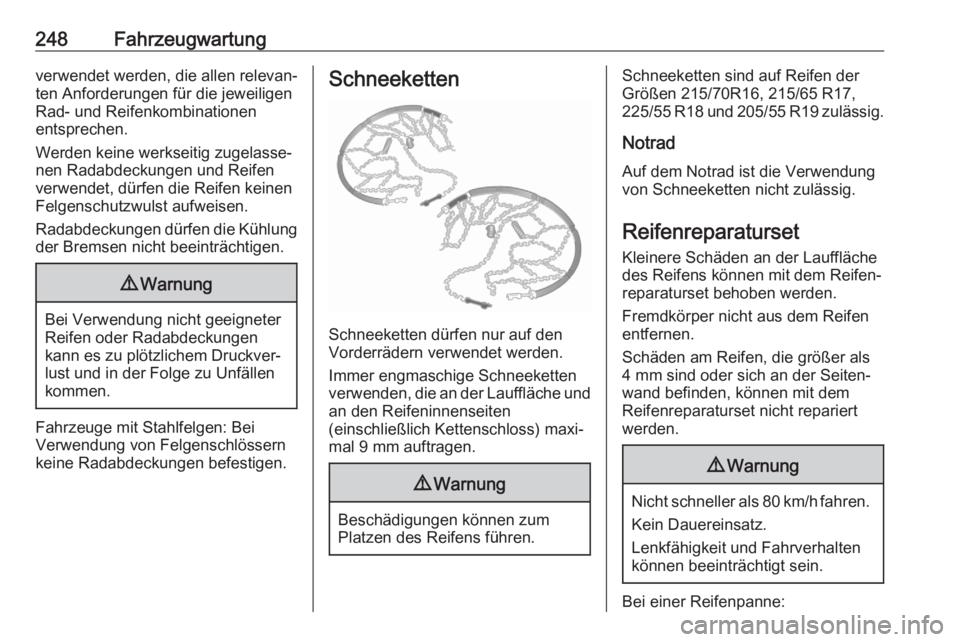

Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen

248Fahrzeugwartungverwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Stahlfelgen: Bei
Verwendung von Felgenschlössern
keine Radabdeckungen befestigen.
Schneeketten
Schneeketten dürfen nur auf den
Vorderrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 9 mm auftragen.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind auf Reifen der Größen 215/70R16, 215/65 R17,
225/55 R18 und 205/55 R19 zulässig.
Notrad
Auf dem Notrad ist die Verwendung
von Schneeketten nicht zulässig.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐ reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als
4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem
Reifenreparaturset nicht repariert
werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Kein Dauereinsatz.
Lenkfähigkeit und Fahrverhalten
können beeinträchtigt sein.
Bei einer Reifenpanne:
