Verzorging van de auto239Bij auto's met het stuurwiel links zit de
zekeringenkast achter een afdekking
in het instrumentenpaneel aan de
linkerzijde. Open de afdekking en
verwijder deze door de pal in te druk‐
ken.
Afhankelijk van de versie zijn er
verschillende uitvoeringen van de
zekeringenkast instrumentenpaneel:Nr.Stroomkring1Elektronisch sleutelsysteem /
diefstalalarmsysteem4Stop/Start-systeem5Geavanceerde parkeerhulp /
camera / regelmodule trans‐
missie7Versterker8Achterruitwisser10Centrale vergrendeling11Centrale vergrendeling13Diefstalalarmsysteem16Elektrische stuurbekrachtiging18BTA-module21Interieurverlichting22Verlichting handschoenenkastje23Dodehoeksysteem / verstelling
buitenspiegels / inductief
opladen24Elektrische eenheid stuurkolom25Achteruitkijkspiegel26GordelwaarschuwingNr.Stroomkring27Camera / regensensor / automa‐
tische verlichting28USB / Infotainment31Airbag33Elektrische aansluiting voorin36Infotainment

240Verzorging van de autoNr.Stroomkring1Binnenspiegel / elektrische
stuurbekrachtiging / Selective
Ride Control / radar / dieseluit‐
laatsysteem3Regelmodule aanhangerinrich‐
ting4Claxon5Voorruitsproeiers6Voorruitsproeiers7Elektrische aansluiting achterin10Portiervergrendeling / achter‐
klepvergrendeling11Portiervergrendeling / achter‐
klepvergrendeling12Stop/Start-systeem / diagnose-
aansluiting / remsysteem13Infotainment / klimaatregeling14Alarmsirene15Verwarming en ventilatie16Stop/Start-systeem / remsys‐
teem17InstrumentengroepNr.Stroomkring19Elektrische eenheid stuurkolom / stuurbedieningsknoppen21Diefstalalarmsysteem22Camera / regensensor / automa‐
tische verlichting23Gordelwaarschuwing24Automatische versnellingsbak /
geavanceerde parkeerhulp /
panoramazichtsysteem25Airbag26Elektronische stabiliteitsregeling27Alarm28BTA-module29Infotainment32Aansteker / stroomaansluiting
voor34Achterruitverwarming / voorruit‐
verwarming / inductief opladen35Lichtschakelaar / diagnose-
aansluiting36VerlichtingBoordgereedschap
Gereedschap
Auto's met reservewiel Open de vloerplaat van de bagage‐
ruimte 3 74.
Haal de afdekking van de gereed‐
schapskist.
De krik, het sleepoog, de stopblokken en de gereedschappen liggen in de
gereedschapskist.

Verzorging van de auto241Auto's onder reservewiel
Het sleepoog en de stopblokken
liggen in een bak onder de vloerplaat in de bagageruimte.
Bandenreparatieset 3 246.
Auto's met audioluidsprekersysteem
Het sleepoog en de stopblokken
liggen in een bak onder de vloerplaat in de bagageruimte.
Bandenreparatieset 3 246.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage Roep de hulp in van een werkplaats.
Winterbanden
Winterbanden verhogen bij tempera‐
turen onder 7 °C de rijveiligheid en
dienen daarom om alle wielen gelegd te worden.
De sticker met de maximumsnelheid
in overeenstemming met de geldende
wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Alle bandenmaten zijn toegestaan als winterbanden 3 277.

242Verzorging van de autoAanduidingen op banden
Bijv. 225/55 R 18 98 V225:bandbreedte in mm55:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat18:velgdiameter in inch98:kengetal voor draagvermogen,
98 komt bijv. overeen met
750 kgV:kenletter voor snelheid
Kenletter voor snelheid:
Q:maximaal 160 km/uS:maximaal 180 km/uT:maximaal 190 km/uH:maximaal 210 km/uV:maximaal 240 km/uW:maximaal 270 km/u
Kies een band die geschikt is voor de
topsnelheid van uw auto.
De topsnelheid is bereikbaar op
rijklaar gewicht met bestuurder
(75 kg) plus 125 kg nuttige last. Door
optionele uitrusting kan de topsnel‐
heid van de auto afnemen.
Prestaties 3 274.
Draairichtingsgebonden banden
Draairichtingsgebonden banden
moeten zo worden gemonteerd dat
ze in de juiste richting draaien. De
juiste draairichting is herkenbaar aan
een symbool (bijv. een pijl) op de
zijwand van de band.
Bandenspanning
De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten. Dit geldt ook
voor auto's met een bandenspan‐ ningscontrolesysteem.
Bandenspanning 3 277.
Het informatie-etiket bandenspan‐
ning op het portierframe links
vermeldt de originele bandenmaat en de bijbehorende bandenspannings‐
waarden.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.

Verzorging van de auto243Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de
bandenslijtage.
De bandenspanningswaarden
verschillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de code van de motor-ID. Motorgegevens 3 271.
2. Bepaal de desbetreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 277.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐ verklaring die bij uw auto is geleverd,
of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de banden‐
spanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
9 Waarschuwing
Bij specifieke banden mag de
aanbevolen bandenspanning
zoals vermeld in de bandenspan‐
ningstabel de op de band aange‐
geven maximale bandenspanning
overschrijden. Overschrijd nooit de op de band aangegeven maxi‐
male bandenspanning.
Afhankelijkheid van temperatuur
De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning
van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in
de bandenspanningentabel verwijzen naar koude banden, dus bij een
temperatuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee
rekening wanneer u warme banden
controleert.
Drukverliesdetectiesysteem
De spanningsverliesdetectie contro‐
leert voortdurend de rotatiesnelheid van alle vier de wielen en waarschuwt voor een lage bandenspanning
tijdens het rijden. Dit wordt bereikt
door de afrolomtrek van de band te
vergelijken met referentiewaarden en andere signalen.
Als een band aan spanning verliest,
gaat het controlelampje w branden in
combinatie met een waarschuwings‐
bericht op het Driver Information
Center.
Verlaag in dat geval de rijsnelheid en vermijd scherpe bochten en krachtige
remmanoeuvres. Stop zo spoedig
mogelijk om de bandenspanning te controleren.

244Verzorging van de autoControlelampje w 3 100.
Initialiseer het systeem na aanpas‐
sing van de bandenspanning om het
controlelampje te laten doven en het
systeem opnieuw in te schakelen.Voorzichtig
De spanningsverliesdetectie
waarschuwt alleen bij een te lage bandenspanning en is geen
vervanging voor regulier onder‐
houd van de banden door de
bestuurder.
Bij een systeemstoring verschijnt er
een bericht op het Driver Information
Center. Stel de juiste bandenspan‐
ning in en initialiseer het systeem
opnieuw. Neem contact op met een
werkplaats, als het storingsbericht
niet van het display verdwijnt. Het
systeem werkt niet, wanneer ABS of
ESC een storing vertoont of wanneer u een reservewiel gebruikt. Contro‐
leer na terugplaatsing van een stan‐
daardwiel de koude bandenspanning
en initialiseer het systeem.
Systeem initialiseren
Na aanpassing van de bandenspan‐
ning of het verwisselen van een
wielen moet u het systeem opnieuw
initialiseren zodat het de nieuwe afro‐ lomtrek kan inleren:
1. Zorg er altijd voor dat alle vier de banden de juiste bandenspanning
hebben 3 277.
2. Schakel de parkeerrem in.
3. Druk op w om de spanningsver‐
liesdetectie te resetten.
4. Na het resetten verschijnt een pop-upmelding.
Na initialisatie vindt tijdens het rijden
automatisch kalibratie plaats van de
nieuwe bandenspanningswaarden.
Na enige tijd rijden slaat het systeem
de nieuwe waarden op.
Controleer altijd de koude banden‐
spanning.
Het systeem moet opnieuw worden
geïnitialiseerd, wanneer:
● De bandenspanning is gewijzigd
● De belading is gewijzigd
● De wielen zijn verwisseld of vervangen
Het systeem waarschuwt niet meteen
bij een klapband of een snelle vorm
van spanningsverlies. Dit komt door‐ dat de vereiste berekeningen enige
tijd vergen.
Profieldiepte
Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.

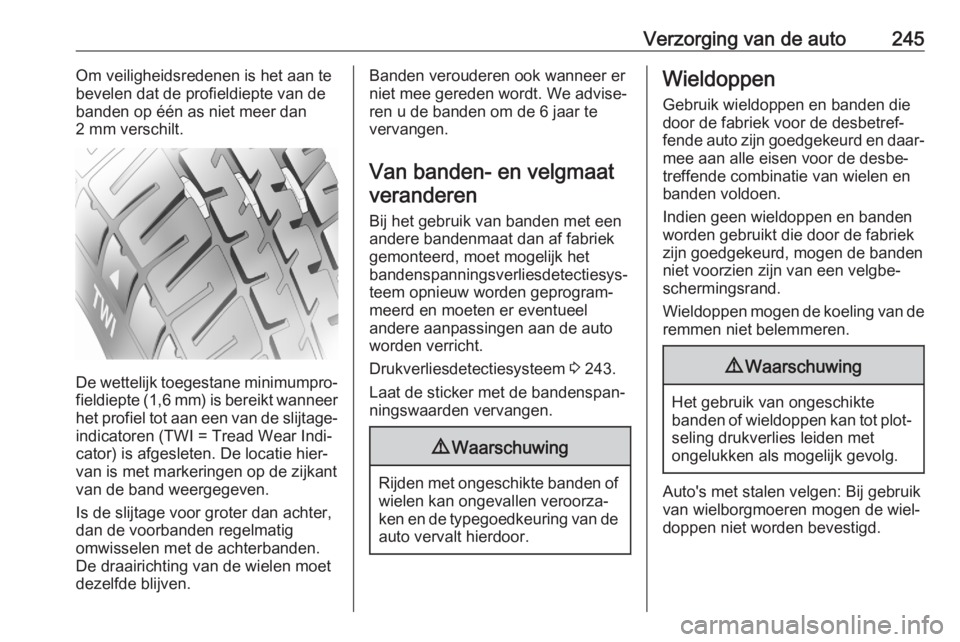

Verzorging van de auto245Om veiligheidsredenen is het aan te
bevelen dat de profieldiepte van de banden op één as niet meer dan
2 mm verschilt.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan een van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De locatie hier‐ van is met markeringen op de zijkant
van de band weergegeven.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig
omwisselen met de achterbanden. De draairichting van de wielen moet
dezelfde blijven.
Banden verouderen ook wanneer er
niet mee gereden wordt. We advise‐
ren u de banden om de 6 jaar te
vervangen.
Van banden- en velgmaat
veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moet mogelijk het
bandenspanningsverliesdetectiesys‐
teem opnieuw worden geprogram‐
meerd en moeten er eventueel
andere aanpassingen aan de auto
worden verricht.
Drukverliesdetectiesysteem 3 243.
Laat de sticker met de bandenspan‐
ningswaarden vervangen.9 Waarschuwing
Rijden met ongeschikte banden of
wielen kan ongevallen veroorza‐
ken en de typegoedkeuring van de auto vervalt hierdoor.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte
banden of wieldoppen kan tot plot‐
seling drukverlies leiden met
ongelukken als mogelijk gevolg.
Auto's met stalen velgen: Bij gebruik van wielborgmoeren mogen de wiel‐
doppen niet worden bevestigd.

246Verzorging van de autoSneeuwkettingen
Sneeuwkettingen zijn alleen toege‐
staan op de vooras.
Fijne sneeuwkettingen gebruiken, die (inclusief kettingslot) maximaal
9 mm buiten het loopvlak en de
binnenkant van de band uit steken.
9 Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Sneeuwkettingen zijn toegestaan op
de bandenmaten 215/70R16,
215/65 R17, 225/55 R18 en
205/55 R19.
Compact reservewiel Sneeuwkettingen mogen niet op het
tijdelijke reservewiel worden gebruikt.
Bandenreparatieset
Lichte beschadigingen van de loop‐
vlakken van de banden kunnen met
de bandenreparatieset worden
verholpen.
Vreemde voorwerpen niet uit de
banden verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐ set worden verholpen.9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij een lekke band:
Handrem aantrekken, eerste versnel‐ ling, achteruitversnelling of P inscha‐
kelen.
De bandenreparatieset zit de baga‐
geruimte onder de vloerplaat.
1. Verwijder de fles met afdichtmid‐ del en de compressor.
2. Neem de sticker met de snel‐ heidslimiet van de fles met
afdichtmiddel en plak deze in het
zicht van de bestuurder.

Verzorging van de auto247
3. Verwijder de aansluitkabel en deluchtslang uit de opbergvakken
aan de onderkant van de compressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles met
afdichtmiddel.
5. Plaats de fles met afdichtmiddel in
de steun op de compressor.
Plaats de compressor dicht bij de
band, zodanig dat de fles met
afdichtmiddel rechtop staat.
6. Draai het ventieldopje van de lekke band los.
7. Schroef de vulslang op het ventiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Voor een goede werking mag u de bandenreparatieset alleen
aansluiten op de 12V-aansluiting
voorin.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de
motor te laten draaien.
10. Zet de wipschakelaar van de compressor op I. De band wordt
nu met afdichtmiddel gevuld.

248Verzorging van de auto11. De manometer van de compres‐sor geeft even max.
600 kPa (6 bar) aan wanneer de
fles met afdichtmiddel wordt geleegd (ongeveer 30 seconden ).
Daarna begint de druk te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. De band wordt
vervolgens opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten
worden bereikt.
Bandenspanning 3 277.
Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven
bandenspanning niet binnen
10 minuten bereikt, dan de
bandenreparatieset verwijderen.
De auto één wielomwenteling
verplaatsen. De bandenreparatie‐
set weer aansluiten en het vulpro‐ ces 10 minuten lang voortzetten.
Wordt de voorgeschreven
bandenspanning dan nog niet
bereikt, dan is de band te ernstig
beschadigd. De hulp van een
werkplaats inroepen.
Laat een teveel aan lucht
ontsnappen via de knop op de
luchtslang.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Neem de fles met afdichtmiddel
uit de steun. Schroef de vulslang
vast op de vrije aansluiting van de fles met afdichtmiddel. Zo voor‐
komt u dat er afdichtmiddel uit de
fles stroomt. Berg de bandenre‐
paratieset op in de bagageruimte.
15. Verwijder eventueel vrijgekomen afdichtmiddel met een doek.16. Vervolg de rit onmiddellijk, zodathet afdichtmiddel zich gelijkmatigin de band kan verspreiden. Na
ongeveer 5 km, maximaal
10 minuten rijden stoppen en de
bandenspanning controleren.
Schroef de luchtslang van de
compressor rechtstreeks op
bandventiel. Vul de band zoals
eerder beschreven. Laat een
teveel aan lucht ontsnappen via
de knop op de luchtslang.
Als de bandenspanning niet tot
onder 150 kPa (1,5 bar) is
gedaald, moet u de bandespan‐
ning instellen op de juiste waarde. Maak anders geen gebruik van de
