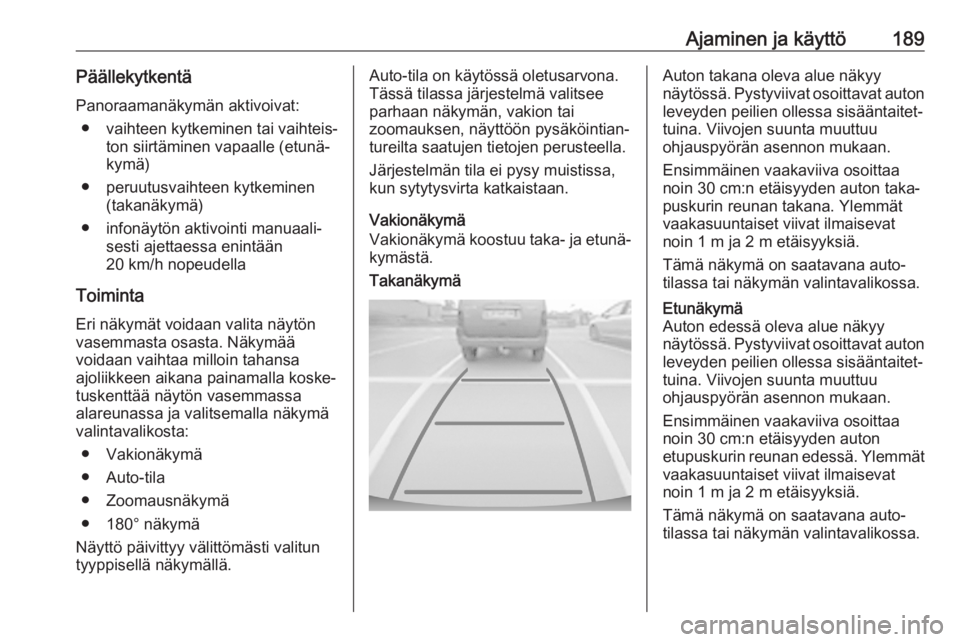

Ajaminen ja käyttö189PäällekytkentäPanoraamanäkymän aktivoivat: ● vaihteen kytkeminen tai vaihteis‐ ton siirtäminen vapaalle (etunä‐kymä)
● peruutusvaihteen kytkeminen (takanäkymä)
● infonäytön aktivointi manuaali‐ sesti ajettaessa enintään
20 km/h nopeudella
Toiminta Eri näkymät voidaan valita näytön
vasemmasta osasta. Näkymää
voidaan vaihtaa milloin tahansa
ajoliikkeen aikana painamalla koske‐
tuskenttää näytön vasemmassa
alareunassa ja valitsemalla näkymä
valintavalikosta:
● Vakionäkymä
● Auto-tila
● Zoomausnäkymä
● 180° näkymä
Näyttö päivittyy välittömästi valitun
tyyppisellä näkymällä.Auto-tila on käytössä oletusarvona.
Tässä tilassa järjestelmä valitsee parhaan näkymän, vakion tai
zoomauksen, näyttöön pysäköintian‐ tureilta saatujen tietojen perusteella.
Järjestelmän tila ei pysy muistissa,
kun sytytysvirta katkaistaan.
Vakionäkymä
Vakionäkymä koostuu taka- ja etunä‐
kymästä.TakanäkymäAuton takana oleva alue näkyy
näytössä. Pystyviivat osoittavat auton leveyden peilien ollessa sisääntaitet‐
tuina. Viivojen suunta muuttuu
ohjauspyörän asennon mukaan.
Ensimmäinen vaakaviiva osoittaa
noin 30 cm:n etäisyyden auton taka‐
puskurin reunan takana. Ylemmät
vaakasuuntaiset viivat ilmaisevat
noin 1 m ja 2 m etäisyyksiä.
Tämä näkymä on saatavana auto-
tilassa tai näkymän valintavalikossa.Etunäkymä
Auton edessä oleva alue näkyy
näytössä. Pystyviivat osoittavat auton
leveyden peilien ollessa sisääntaitet‐
tuina. Viivojen suunta muuttuu
ohjauspyörän asennon mukaan.
Ensimmäinen vaakaviiva osoittaa
noin 30 cm:n etäisyyden auton
etupuskurin reunan edessä. Ylemmät
vaakasuuntaiset viivat ilmaisevat
noin 1 m ja 2 m etäisyyksiä.
Tämä näkymä on saatavana auto-
tilassa tai näkymän valintavalikossa.

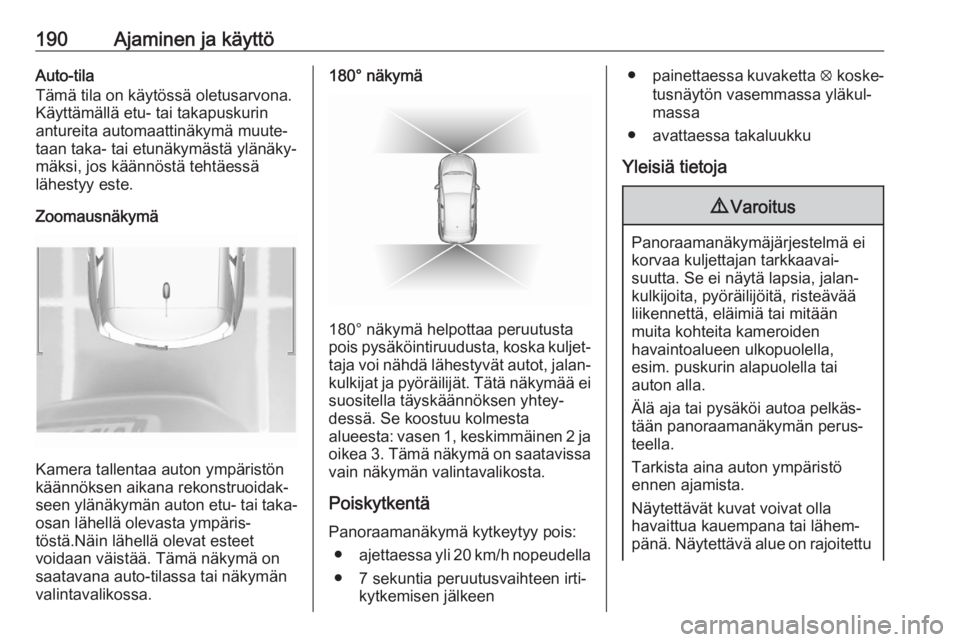

190Ajaminen ja käyttöAuto-tila
Tämä tila on käytössä oletusarvona. Käyttämällä etu- tai takapuskurin
antureita automaattinäkymä muute‐
taan taka- tai etunäkymästä ylänäky‐
mäksi, jos käännöstä tehtäessä
lähestyy este.
Zoomausnäkymä
Kamera tallentaa auton ympäristön
käännöksen aikana rekonstruoidak‐ seen ylänäkymän auton etu- tai taka‐ osan lähellä olevasta ympäris‐
töstä.Näin lähellä olevat esteet
voidaan väistää. Tämä näkymä on
saatavana auto-tilassa tai näkymän
valintavalikossa.
180° näkymä
180° näkymä helpottaa peruutusta
pois pysäköintiruudusta, koska kuljet‐
taja voi nähdä lähestyvät autot, jalan‐ kulkijat ja pyöräilijät. Tätä näkymää ei
suositella täyskäännöksen yhtey‐ dessä. Se koostuu kolmesta
alueesta: vasen 1, keskimmäinen 2 ja oikea 3. Tämä näkymä on saatavissa
vain näkymän valintavalikosta.
Poiskytkentä
Panoraamanäkymä kytkeytyy pois: ● ajettaessa yli 20 km/h nopeudella
● 7 sekuntia peruutusvaihteen irti‐ kytkemisen jälkeen
●painettaessa kuvaketta q koske‐
tusnäytön vasemmassa yläkul‐
massa
● avattaessa takaluukku
Yleisiä tietoja9 Varoitus
Panoraamanäkymäjärjestelmä ei
korvaa kuljettajan tarkkaavai‐
suutta. Se ei näytä lapsia, jalan‐ kulkijoita, pyöräilijöitä, risteävää
liikennettä, eläimiä tai mitään
muita kohteita kameroiden
havaintoalueen ulkopuolella,
esim. puskurin alapuolella tai
auton alla.
Älä aja tai pysäköi autoa pelkäs‐
tään panoraamanäkymän perus‐
teella.
Tarkista aina auton ympäristö
ennen ajamista.
Näytettävät kuvat voivat olla
havaittua kauempana tai lähem‐
pänä. Näytettävä alue on rajoitettu

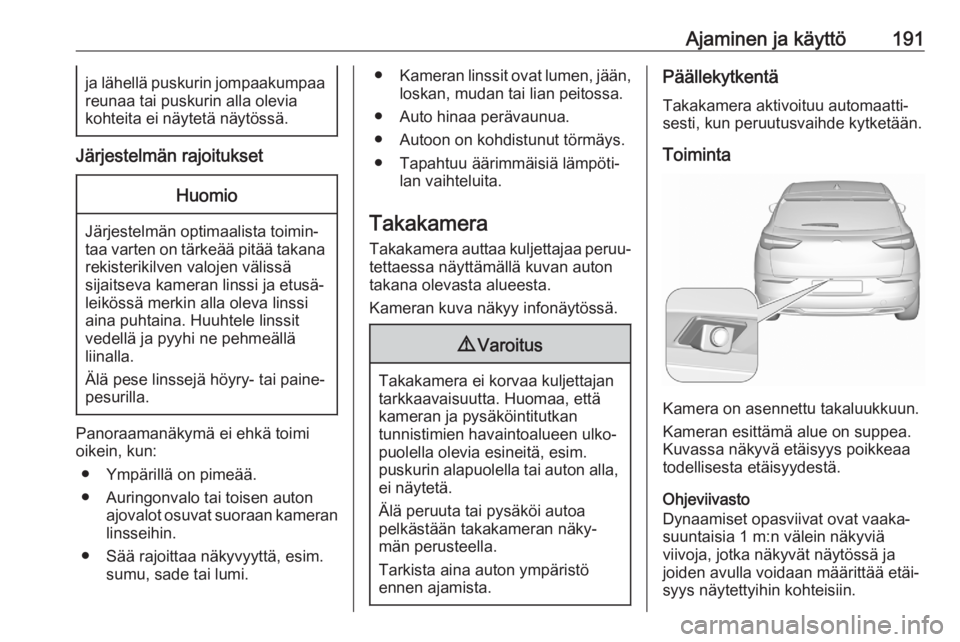

Ajaminen ja käyttö191ja lähellä puskurin jompaakumpaa
reunaa tai puskurin alla olevia
kohteita ei näytetä näytössä.
Järjestelmän rajoitukset
Huomio
Järjestelmän optimaalista toimin‐
taa varten on tärkeää pitää takana rekisterikilven valojen välissä
sijaitseva kameran linssi ja etusä‐
leikössä merkin alla oleva linssi
aina puhtaina. Huuhtele linssit
vedellä ja pyyhi ne pehmeällä
liinalla.
Älä pese linssejä höyry- tai paine‐
pesurilla.
Panoraamanäkymä ei ehkä toimi
oikein, kun:
● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinsseihin.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
●Kameran linssit ovat lumen, jään,
loskan, mudan tai lian peitossa.
● Auto hinaa perävaunua.
● Autoon on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton
takana olevasta alueesta.
Kameran kuva näkyy infonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja pysäköintitutkan
tunnistimien havaintoalueen ulko‐
puolella olevia esineitä, esim.
puskurin alapuolella tai auton alla, ei näytetä.
Älä peruuta tai pysäköi autoa
pelkästään takakameran näky‐
män perusteella.
Tarkista aina auton ympäristö
ennen ajamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu takaluukkuun.
Kameran esittämä alue on suppea.
Kuvassa näkyvä etäisyys poikkeaa todellisesta etäisyydestä.
Ohjeviivasto
Dynaamiset opasviivat ovat vaaka‐
suuntaisia 1 m:n välein näkyviä
viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.

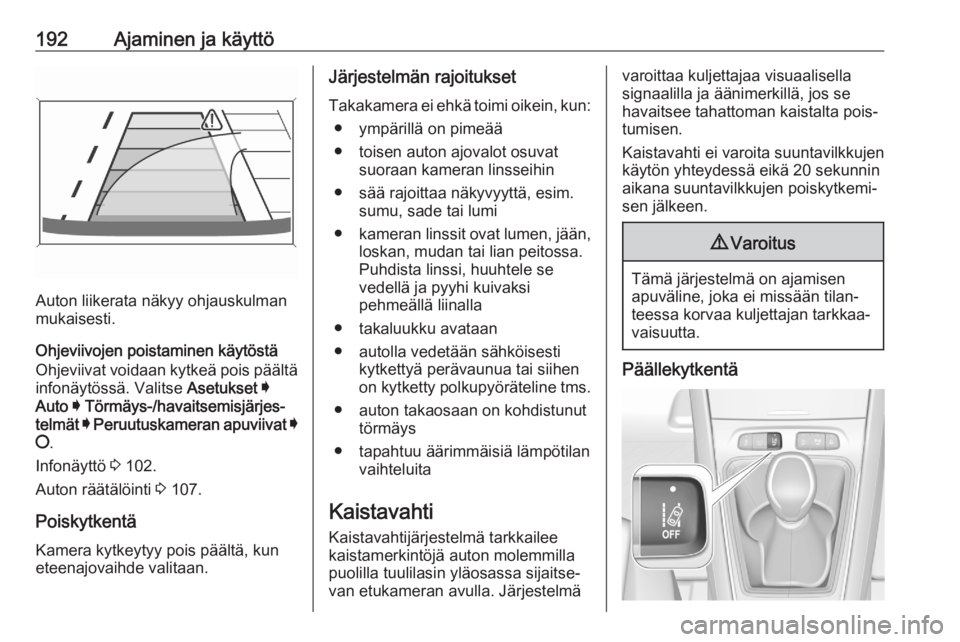

192Ajaminen ja käyttö
Auton liikerata näkyy ohjauskulman
mukaisesti.
Ohjeviivojen poistaminen käytöstä
Ohjeviivat voidaan kytkeä pois päältä
infonäytössä. Valitse Asetukset I
Auto I Törmäys-/havaitsemisjärjes‐
telmät I Peruutuskameran apuviivat I
§ .
Infonäyttö 3 102.
Auton räätälöinti 3 107.
Poiskytkentä Kamera kytkeytyy pois päältä, kun
eteenajovaihde valitaan.
Järjestelmän rajoitukset
Takakamera ei ehkä toimi oikein, kun: ● ympärillä on pimeää
● toisen auton ajovalot osuvat suoraan kameran linsseihin
● sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi
● kameran linssit ovat lumen, jään,
loskan, mudan tai lian peitossa.
Puhdista linssi, huuhtele se
vedellä ja pyyhi kuivaksi
pehmeällä liinalla
● takaluukku avataan
● autolla vedetään sähköisesti kytkettyä perävaunua tai siihen
on kytketty polkupyöräteline tms.
● auton takaosaan on kohdistunut törmäys
● tapahtuu äärimmäisiä lämpötilan vaihteluita
Kaistavahti
Kaistavahtijärjestelmä tarkkailee
kaistamerkintöjä auton molemmilla
puolilla tuulilasin yläosassa sijaitse‐
van etukameran avulla. Järjestelmävaroittaa kuljettajaa visuaalisella
signaalilla ja äänimerkillä, jos se
havaitsee tahattoman kaistalta pois‐
tumisen.
Kaistavahti ei varoita suuntavilkkujen
käytön yhteydessä eikä 20 sekunnin
aikana suuntavilkkujen poiskytkemi‐
sen jälkeen.9 Varoitus
Tämä järjestelmä on ajamisen
apuväline, joka ei missään tilan‐ teessa korvaa kuljettajan tarkkaa‐
vaisuutta.
Päällekytkentä

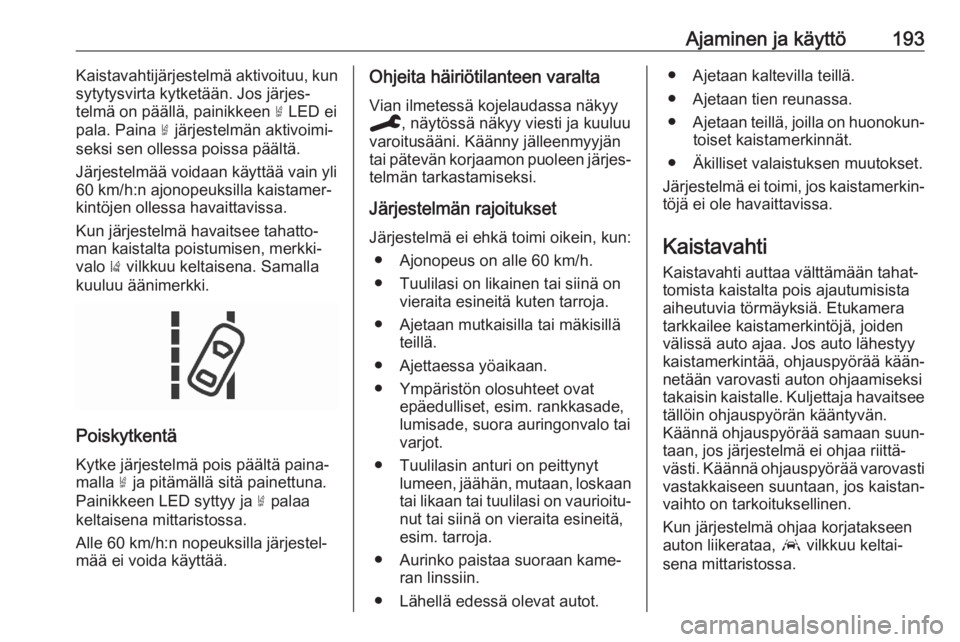

Ajaminen ja käyttö193Kaistavahtijärjestelmä aktivoituu, kun
sytytysvirta kytketään. Jos järjes‐
telmä on päällä, painikkeen ½ LED ei
pala. Paina ½ järjestelmän aktivoimi‐
seksi sen ollessa poissa päältä.
Järjestelmää voidaan käyttää vain yli
60 km/h:n ajonopeuksilla kaistamer‐
kintöjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistalta poistumisen, merkki‐
valo ) vilkkuu keltaisena. Samalla
kuuluu äänimerkki.
Poiskytkentä
Kytke järjestelmä pois päältä paina‐ malla ½ ja pitämällä sitä painettuna.
Painikkeen LED syttyy ja ½ palaa
keltaisena mittaristossa.
Alle 60 km/h:n nopeuksilla järjestel‐
mää ei voida käyttää.
Ohjeita häiriötilanteen varalta
Vian ilmetessä kojelaudassa näkyy
C , näytössä näkyy viesti ja kuuluu
varoitusääni. Käänny jälleenmyyjän
tai pätevän korjaamon puoleen järjes‐ telmän tarkastamiseksi.
Järjestelmän rajoitukset
Järjestelmä ei ehkä toimi oikein, kun: ● Ajonopeus on alle 60 km/h.
● Tuulilasi on likainen tai siinä on vieraita esineitä kuten tarroja.
● Ajetaan mutkaisilla tai mäkisillä teillä.
● Ajettaessa yöaikaan.
● Ympäristön olosuhteet ovat epäedulliset, esim. rankkasade,
lumisade, suora auringonvalo tai
varjot.
● Tuulilasin anturi on peittynyt lumeen, jäähän, mutaan, loskaantai likaan tai tuulilasi on vaurioitu‐
nut tai siinä on vieraita esineitä,
esim. tarroja.
● Aurinko paistaa suoraan kame‐ ran linssiin.
● Lähellä edessä olevat autot.● Ajetaan kaltevilla teillä.
● Ajetaan tien reunassa.
● Ajetaan teillä, joilla on huonokun‐
toiset kaistamerkinnät.
● Äkilliset valaistuksen muutokset.
Järjestelmä ei toimi, jos kaistamerkin‐ töjä ei ole havaittavissa.
Kaistavahti Kaistavahti auttaa välttämään tahat‐
tomista kaistalta pois ajautumisista
aiheutuvia törmäyksiä. Etukamera
tarkkailee kaistamerkintöjä, joiden
välissä auto ajaa. Jos auto lähestyy
kaistamerkintää, ohjauspyörää kään‐
netään varovasti auton ohjaamiseksi
takaisin kaistalle. Kuljettaja havaitsee
tällöin ohjauspyörän kääntyvän.
Käännä ohjauspyörää samaan suun‐ taan, jos järjestelmä ei ohjaa riittä‐västi. Käännä ohjauspyörää varovasti
vastakkaiseen suuntaan, jos kaistan‐
vaihto on tarkoituksellinen.
Kun järjestelmä ohjaa korjatakseen
auton liikerataa, a vilkkuu keltai‐
sena mittaristossa.

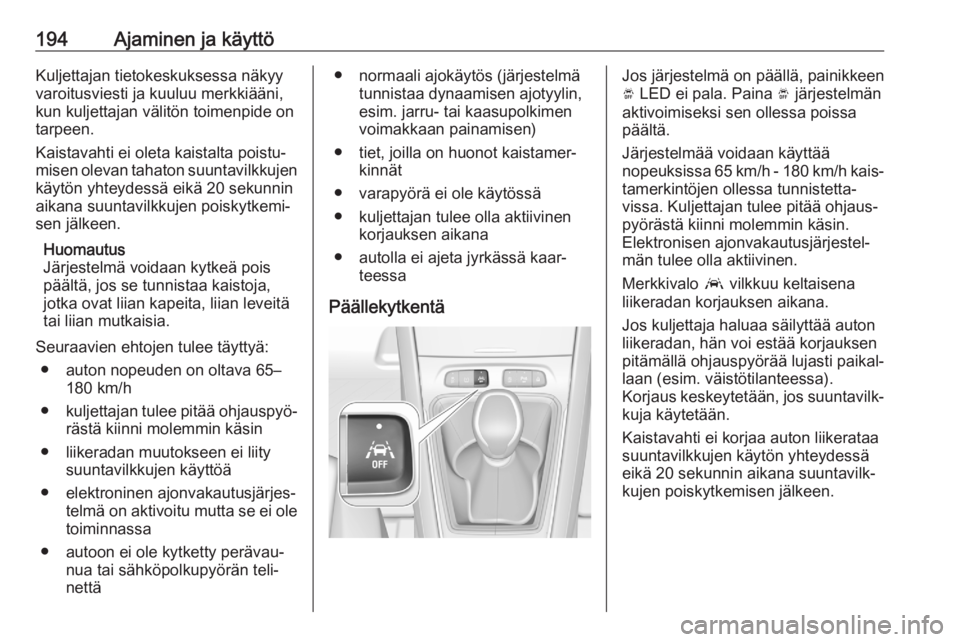

194Ajaminen ja käyttöKuljettajan tietokeskuksessa näkyy
varoitusviesti ja kuuluu merkkiääni,
kun kuljettajan välitön toimenpide on
tarpeen.
Kaistavahti ei oleta kaistalta poistu‐
misen olevan tahaton suuntavilkkujen käytön yhteydessä eikä 20 sekunnin
aikana suuntavilkkujen poiskytkemi‐
sen jälkeen.
Huomautus
Järjestelmä voidaan kytkeä pois
päältä, jos se tunnistaa kaistoja,
jotka ovat liian kapeita, liian leveitä
tai liian mutkaisia.
Seuraavien ehtojen tulee täyttyä: ● auton nopeuden on oltava 65– 180 km/h
● kuljettajan tulee pitää ohjauspyö‐
rästä kiinni molemmin käsin
● liikeradan muutokseen ei liity suuntavilkkujen käyttöä
● elektroninen ajonvakautusjärjes‐ telmä on aktivoitu mutta se ei oletoiminnassa
● autoon ei ole kytketty perävau‐ nua tai sähköpolkupyörän teli‐
nettä● normaali ajokäytös (järjestelmä tunnistaa dynaamisen ajotyylin,
esim. jarru- tai kaasupolkimen
voimakkaan painamisen)
● tiet, joilla on huonot kaistamer‐ kinnät
● varapyörä ei ole käytössä
● kuljettajan tulee olla aktiivinen korjauksen aikana
● autolla ei ajeta jyrkässä kaar‐ teessa
PäällekytkentäJos järjestelmä on päällä, painikkeen
Ó LED ei pala. Paina Ó järjestelmän
aktivoimiseksi sen ollessa poissa
päältä.
Järjestelmää voidaan käyttää
nopeuksissa 65 km/h - 180 km/h kais‐
tamerkintöjen ollessa tunnistetta‐
vissa. Kuljettajan tulee pitää ohjaus‐
pyörästä kiinni molemmin käsin.
Elektronisen ajonvakautusjärjestel‐
män tulee olla aktiivinen.
Merkkivalo a vilkkuu keltaisena
liikeradan korjauksen aikana.
Jos kuljettaja haluaa säilyttää auton
liikeradan, hän voi estää korjauksen
pitämällä ohjauspyörää lujasti paikal‐
laan (esim. väistötilanteessa).
Korjaus keskeytetään, jos suuntavilk‐ kuja käytetään.
Kaistavahti ei korjaa auton liikerataa
suuntavilkkujen käytön yhteydessä
eikä 20 sekunnin aikana suuntavilk‐
kujen poiskytkemisen jälkeen.

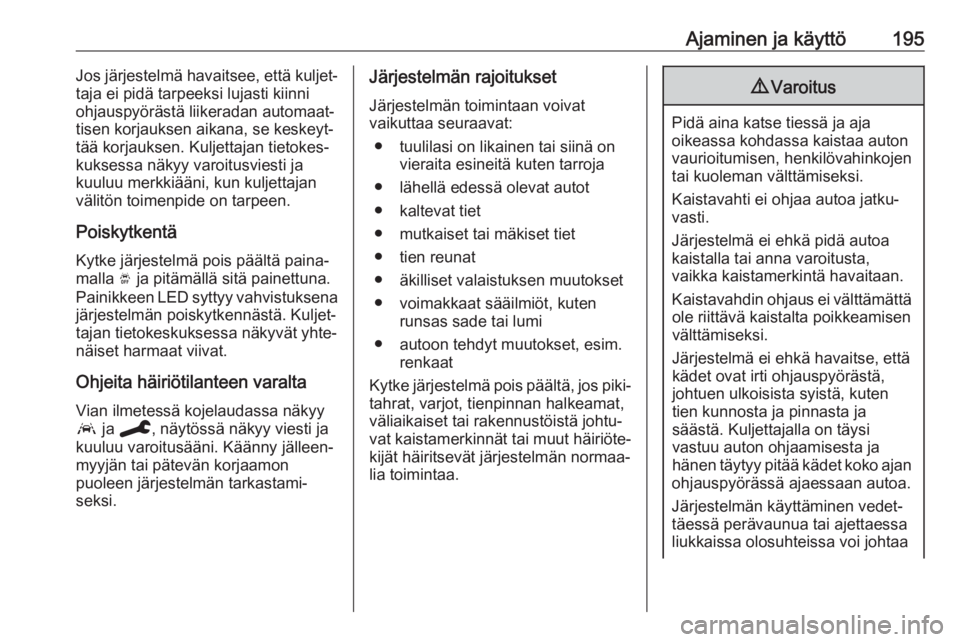

Ajaminen ja käyttö195Jos järjestelmä havaitsee, että kuljet‐
taja ei pidä tarpeeksi lujasti kiinni
ohjauspyörästä liikeradan automaat‐
tisen korjauksen aikana, se keskeyt‐
tää korjauksen. Kuljettajan tietokes‐
kuksessa näkyy varoitusviesti ja
kuuluu merkkiääni, kun kuljettajan
välitön toimenpide on tarpeen.
Poiskytkentä
Kytke järjestelmä pois päältä paina‐
malla Ó ja pitämällä sitä painettuna.
Painikkeen LED syttyy vahvistuksena
järjestelmän poiskytkennästä. Kuljet‐
tajan tietokeskuksessa näkyvät yhte‐
näiset harmaat viivat.
Ohjeita häiriötilanteen varalta
Vian ilmetessä kojelaudassa näkyy
a ja C , näytössä näkyy viesti ja
kuuluu varoitusääni. Käänny jälleen‐
myyjän tai pätevän korjaamon
puoleen järjestelmän tarkastami‐
seksi.Järjestelmän rajoitukset
Järjestelmän toimintaan voivat
vaikuttaa seuraavat:
● tuulilasi on likainen tai siinä on vieraita esineitä kuten tarroja
● lähellä edessä olevat autot
● kaltevat tiet
● mutkaiset tai mäkiset tiet
● tien reunat
● äkilliset valaistuksen muutokset
● voimakkaat sääilmiöt, kuten runsas sade tai lumi
● autoon tehdyt muutokset, esim. renkaat
Kytke järjestelmä pois päältä, jos piki‐ tahrat, varjot, tienpinnan halkeamat,
väliaikaiset tai rakennustöistä johtu‐
vat kaistamerkinnät tai muut häiriöte‐
kijät häiritsevät järjestelmän normaa‐
lia toimintaa.9 Varoitus
Pidä aina katse tiessä ja aja
oikeassa kohdassa kaistaa auton vaurioitumisen, henkilövahinkojen
tai kuoleman välttämiseksi.
Kaistavahti ei ohjaa autoa jatku‐
vasti.
Järjestelmä ei ehkä pidä autoa
kaistalla tai anna varoitusta,
vaikka kaistamerkintä havaitaan.
Kaistavahdin ohjaus ei välttämättä ole riittävä kaistalta poikkeamisenvälttämiseksi.
Järjestelmä ei ehkä havaitse, että
kädet ovat irti ohjauspyörästä,
johtuen ulkoisista syistä, kuten
tien kunnosta ja pinnasta ja
säästä. Kuljettajalla on täysi
vastuu auton ohjaamisesta ja
hänen täytyy pitää kädet koko ajan
ohjauspyörässä ajaessaan autoa.
Järjestelmän käyttäminen vedet‐
täessä perävaunua tai ajettaessa
liukkaissa olosuhteissa voi johtaa

196Ajaminen ja käyttöauton hallinnan menetykseen ja
törmäykseen. Kytke järjestelmä
pois päältä.
Kuljettajan vireystason
valvonta
Kuljettajan vireystason valvontajär‐ jestelmä tarkkailee ajoaikaa ja kuljet‐
tajan tarkkaavaisuutta. Kuljettajan
tarkkaavaisuuden valvonta perustuu auton liikeradan muutoksiin kaista‐
merkintöihin verrattuna.
9 Varoitus
Järjestelmä ei korvaa kuljettajan
tarkkaavaisuutta. Tauon pitämi‐
nen on suositeltavaa aina kun
tunnet olosi väsyneeksi tai vähin‐ tään kahden tunnin välein. Älä aja ollessasi väsynyt.
Päälle- tai poiskytkentä
Järjestelmä voidaan ottaa käyttöön
tai poistaa käytöstä auton räätälöin‐ nissä 3 107.
Järjestelmän tila pysyy muistissa, kun sytytysvirta katkaistaan.
Ajoajan valvonta
Kuljettajalle annetaan huomautus
kuljettajan tietokeskukseen ponnah‐
tavalla muistutussymbolilla € ja
samanaikaisella äänimerkillä, jos
kuljettaja ei ole pitänyt taukoa
2 tunnin ajon jälkeen yli 65 km/h
nopeudella. Varoitus toistetaan
tunnin välein kunnes auto pysäyte‐
tään, riippumatta auton nopeudesta.
Ajoajan valvonnan aikalaskuri nollau‐ tuu, kun sytytysvirta on ollut katkais‐
tuna muutaman minuutin.
Kuljettajan vireystilan
tunnistustoiminto
Järjestelmä valvoo kuljettajan tark‐kaavaisuustasoa. Tuulilasin yläo‐sassa sijaitseva kamera tunnistaa
vaihtelut auton liikeradassa kaista‐
merkintöihin verrattuna. Järjestelmä
soveltuu erityisesti nopeille teille (yli
65 km/h nopeuksille).
Jos auton liikerata osoittaa kuljettajan
vireystilan heikentyneen tai kuljetta‐
jan huomion siirtyneen pois liiken‐teestä, järjestelmä antaa ensimmäi‐
sen tason hälytyksen. Kuljettaja saa
ilmoituksen viestillä ja äänimerkillä.
Kolmen ensimmäisen tason hälytyk‐
sen jälkeen järjestelmä antaa uuden
hälytyksen ja viestin sekä kuuluvam‐
man äänimerkin.
Määrätyissä ajo-olosuhteissa (huono
tienpinta tai voimakas tuuli) järjes‐
telmä saattaa antaa varoituksia riip‐
pumatta kuljettajan tarkkaavaisuusta‐ sosta.
Kuljettajan vireystilan tunnistustoi‐
minto alustetaan uudelleen, kun syty‐ tysvirta on ollut katkaistuna muuta‐
man minuutin ajan tai nopeus on alle 65 km/h muutaman minuutin ajan.
Järjestelmän rajoitukset
Seuraavissa tilanteissa järjestelmä ei
ehkä toimi oikein tai se ei toimi lain‐
kaan:
● huono näkyvyys, jonka syynä on tien heikko valaistus, lumisade,
voimakas sade, sakea sumu jne.
● häikäistyminen, jonka syynä ovat
vastaantulevan auton ajovalot,
matalalla oleva aurinko,

Ajaminen ja käyttö197kosteasta tienpinnasta heijastu‐
vat valot, tunnelista poistuminen,
muuttuvat valot ja varjot jne.
● tuulilasin alue kameran edessä on lian, lumen, tarrojen tms. peit‐tämä
● kaistamerkintöjä ei havaita tai kaistamerkintöjä on useita tietöi‐
den takia
● lähellä edessä olevat autot
● ajetaan mutkaisilla tai kapeilla teilläLataus9Varoitus
Henkilöiden, joille on asennettu
sydämentahdistin, tulee kysyä
lääkäriltään mahdollisista varotoi‐
menpiteistä.
Tässä osassa selostetaan auton
suurjänniteakun lataaminen.
Autolla ei voi ajaa sinä aikana, kun
latausjohto on kytkettynä siihen.
Lataaminen
kotitalouspistorasioista
Latauksen aloittaminen
9 Varoitus
Käytä vain asianmukaisesti
maadoitettua, 30 mA:n differenti‐ aalikatkaisimella suojattua kotita‐louspistorasiaa.
Käytä vain kotitalouspistorasiaa,
joka on suojattu sähkövirtapiirin
ampeerilukuun mukautetulla
suojakatkaisimella.
Tarkastuta käytettävä sähkölait‐
teisto valtuutetulla sähköasenta‐
jalla. Laitteiston on oltava kansal‐ listen standardien mukainen ja
yhteensopiva auton kanssa.
Erityistä kotitalouspistorasiaa
käytettäessä valtuutetun sähkö‐
asentajan on asennettava se.
Varmista, että ohjausrasian paino
ei lepää pistorasian, pistokkeen tai
kaapelin päällä.9 Varoitus
Älä tee mitään töitä moottoritilassa
latauksen aikana.
Autoa voidaan ladata kotitalouspis‐ torasioista. Tyhjän korkeajänniteakun
lataaminen kotitalouspistorasiasta
kestää noin 7 tuntia.

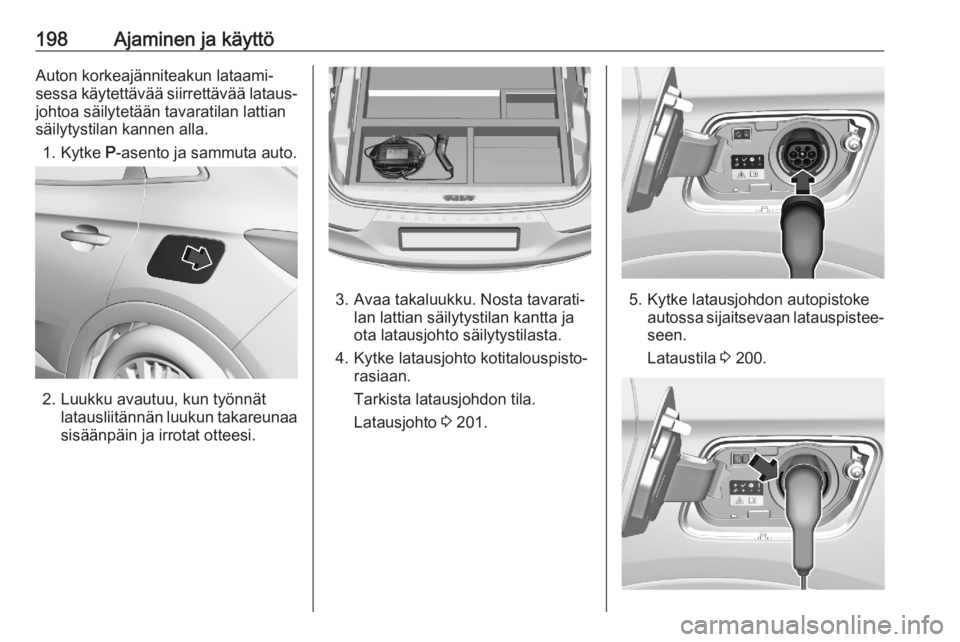

198Ajaminen ja käyttöAuton korkeajänniteakun lataami‐
sessa käytettävää siirrettävää lataus‐ johtoa säilytetään tavaratilan lattian
säilytystilan kannen alla.
1. Kytke P-asento ja sammuta auto.
2. Luukku avautuu, kun työnnät
latausliitännän luukun takareunaasisäänpäin ja irrotat otteesi.
3. Avaa takaluukku. Nosta tavarati‐ lan lattian säilytystilan kantta ja
ota latausjohto säilytystilasta.
4. Kytke latausjohto kotitalouspisto‐ rasiaan.
Tarkista latausjohdon tila.
Latausjohto 3 201.5. Kytke latausjohdon autopistoke
autossa sijaitsevaan latauspistee‐
seen.
Lataustila 3 200.
