Ajaminen ja käyttö1799Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi tai ajaessasi
eteenpäin, kun käytät pysäköinti‐
tutkaa.

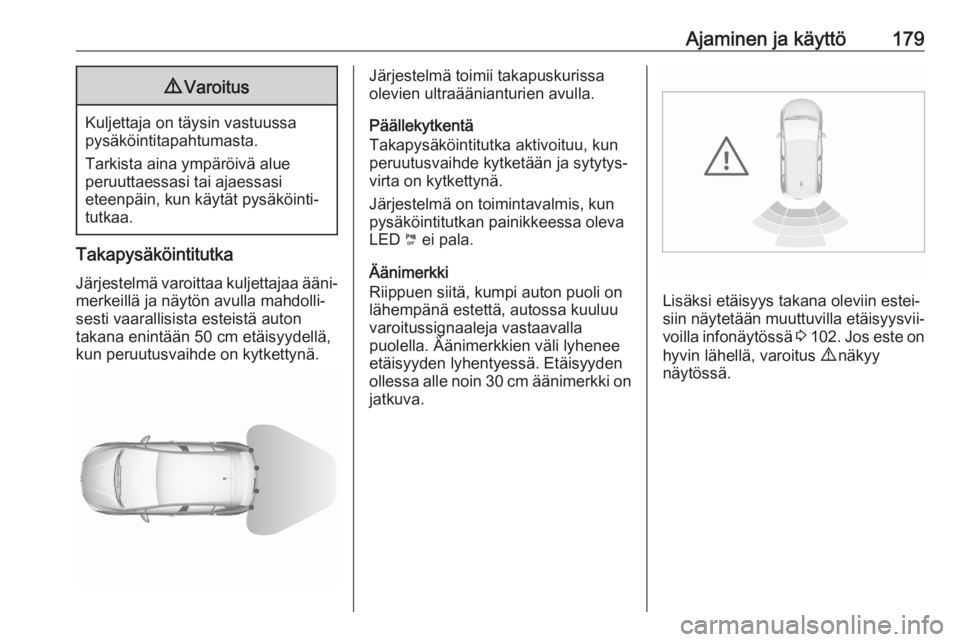

Takapysäköintitutka
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä ja näytön avulla mahdolli‐
sesti vaarallisista esteistä auton
takana enintään 50 cm etäisyydellä, kun peruutusvaihde on kytkettynä.
Järjestelmä toimii takapuskurissa
olevien ultraäänianturien avulla.
Päällekytkentä
Takapysäköintitutka aktivoituu, kun
peruutusvaihde kytketään ja sytytys‐
virta on kytkettynä.
Järjestelmä on toimintavalmis, kun
pysäköintitutkan painikkeessa oleva
LED ¼ ei pala.
Äänimerkki
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana oleviin estei‐
siin näytetään muuttuvilla etäisyysvii‐
voilla infonäytössä 3 102 . Jos este on
hyvin lähellä, varoitus 9 näkyy
näytössä.

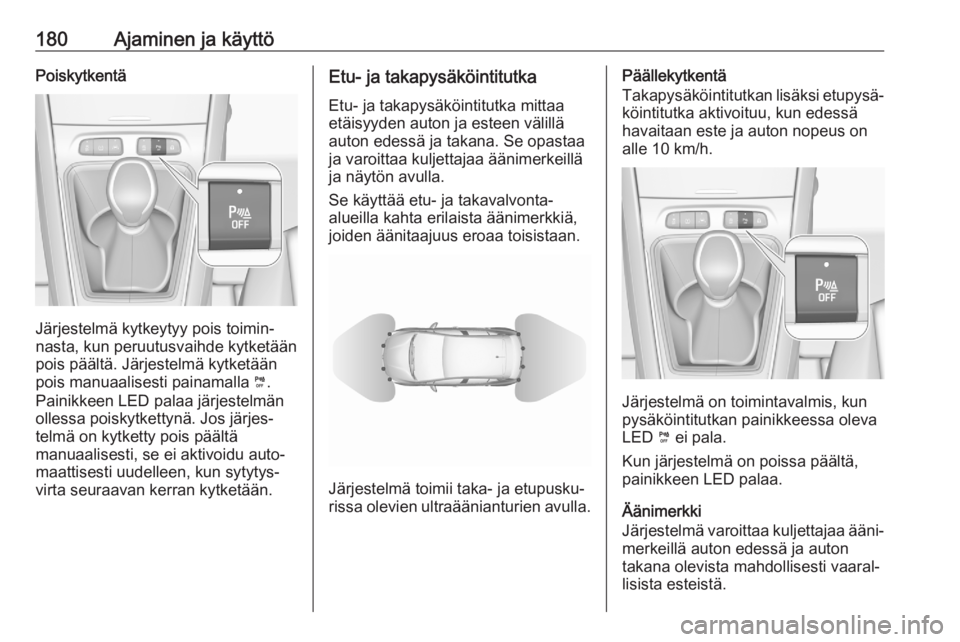

180Ajaminen ja käyttöPoiskytkentä
Järjestelmä kytkeytyy pois toimin‐
nasta, kun peruutusvaihde kytketään
pois päältä. Järjestelmä kytketään
pois manuaalisesti painamalla ¼.
Painikkeen LED palaa järjestelmän
ollessa poiskytkettynä. Jos järjes‐ telmä on kytketty pois päältä
manuaalisesti, se ei aktivoidu auto‐
maattisesti uudelleen, kun sytytys‐
virta seuraavan kerran kytketään.
Etu- ja takapysäköintitutka
Etu- ja takapysäköintitutka mittaa
etäisyyden auton ja esteen välillä
auton edessä ja takana. Se opastaa
ja varoittaa kuljettajaa äänimerkeillä
ja näytön avulla.
Se käyttää etu- ja takavalvonta- alueilla kahta erilaista äänimerkkiä,
joiden äänitaajuus eroaa toisistaan.
Järjestelmä toimii taka- ja etupusku‐
rissa olevien ultraäänianturien avulla.
Päällekytkentä
Takapysäköintitutkan lisäksi etupysä‐ köintitutka aktivoituu, kun edessä
havaitaan este ja auton nopeus on
alle 10 km/h.
Järjestelmä on toimintavalmis, kun
pysäköintitutkan painikkeessa oleva
LED ¼ ei pala.
Kun järjestelmä on poissa päältä,
painikkeen LED palaa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton edessä ja auton
takana olevista mahdollisesti vaaral‐
lisista esteistä.

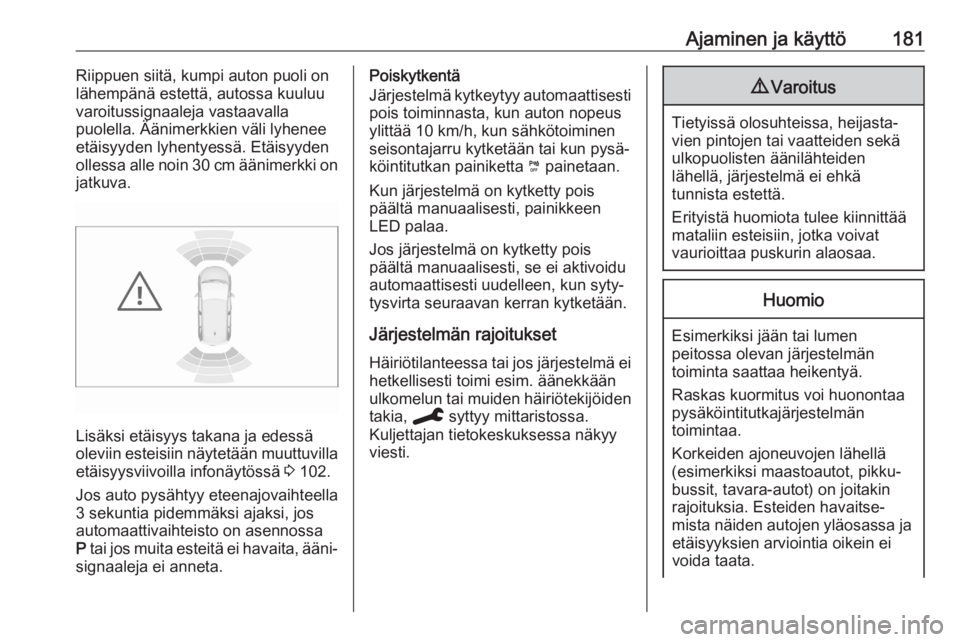

Ajaminen ja käyttö181Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on
jatkuva.
Lisäksi etäisyys takana ja edessä
oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla infonäytössä 3 102.
Jos auto pysähtyy eteenajovaihteella 3 sekuntia pidemmäksi ajaksi, jos
automaattivaihteisto on asennossa
P tai jos muita esteitä ei havaita, ääni‐
signaaleja ei anneta.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun auton nopeus
ylittää 10 km/h, kun sähkötoiminen seisontajarru kytketään tai kun pysä‐
köintitutkan painiketta ¼ painetaan.
Kun järjestelmä on kytketty pois
päältä manuaalisesti, painikkeen
LED palaa.
Jos järjestelmä on kytketty pois
päältä manuaalisesti, se ei aktivoidu
automaattisesti uudelleen, kun syty‐
tysvirta seuraavan kerran kytketään.
Järjestelmän rajoitukset
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiriötekijöiden
takia, C syttyy mittaristossa.
Kuljettajan tietokeskuksessa näkyy
viesti.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.

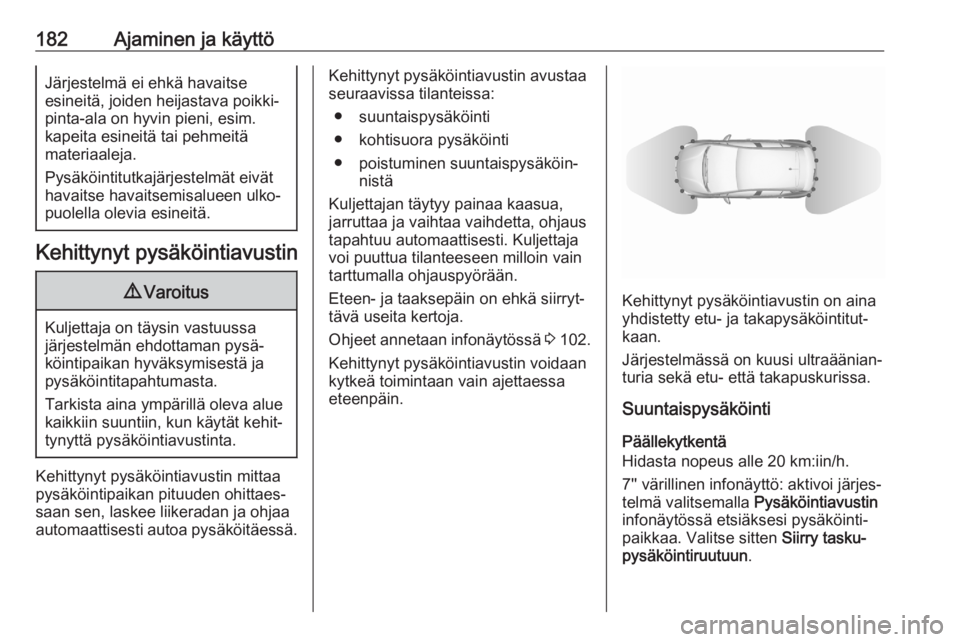

182Ajaminen ja käyttöJärjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Kehittynyt pysäköintiavustin
9 Varoitus
Kuljettaja on täysin vastuussa
järjestelmän ehdottaman pysä‐ köintipaikan hyväksymisestä ja
pysäköintitapahtumasta.
Tarkista aina ympärillä oleva alue
kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti autoa pysäköitäessä.
Kehittynyt pysäköintiavustin avustaa
seuraavissa tilanteissa:
● suuntaispysäköinti
● kohtisuora pysäköinti
● poistuminen suuntaispysäköin‐ nistä
Kuljettajan täytyy painaa kaasua,
jarruttaa ja vaihtaa vaihdetta, ohjaus
tapahtuu automaattisesti. Kuljettaja
voi puuttua tilanteeseen milloin vain
tarttumalla ohjauspyörään.
Eteen- ja taaksepäin on ehkä siirryt‐
tävä useita kertoja.
Ohjeet annetaan infonäytössä 3 102.
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.
Kehittynyt pysäköintiavustin on aina
yhdistetty etu- ja takapysäköintitut‐
kaan.
Järjestelmässä on kuusi ultraäänian‐
turia sekä etu- että takapuskurissa.
Suuntaispysäköinti
Päällekytkentä
Hidasta nopeus alle 20 km:iin/h.
7'' värillinen infonäyttö: aktivoi järjes‐
telmä valitsemalla Pysäköintiavustin
infonäytössä etsiäksesi pysäköinti‐
paikkaa. Valitse sitten Siirry tasku-
pysäköintiruutuun .

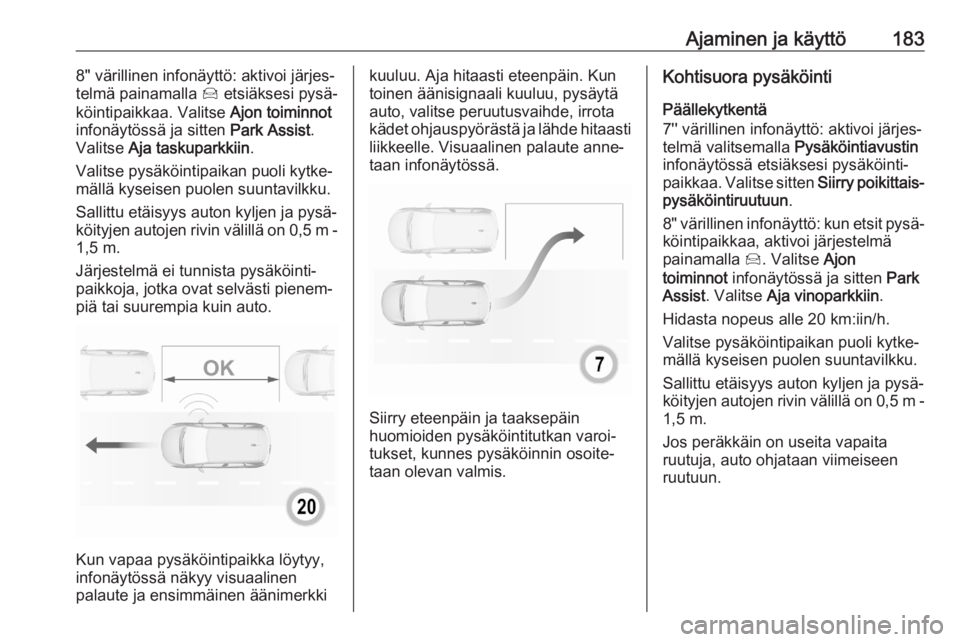

Ajaminen ja käyttö1838" värillinen infonäyttö: aktivoi järjes‐
telmä painamalla Í etsiäksesi pysä‐
köintipaikkaa. Valitse Ajon toiminnot
infonäytössä ja sitten Park Assist.
Valitse Aja taskuparkkiin .
Valitse pysäköintipaikan puoli kytke‐
mällä kyseisen puolen suuntavilkku.
Sallittu etäisyys auton kyljen ja pysä‐
köityjen autojen rivin välillä on 0,5 m -
1,5 m.
Järjestelmä ei tunnista pysäköinti‐
paikkoja, jotka ovat selvästi pienem‐
piä tai suurempia kuin auto.
Kun vapaa pysäköintipaikka löytyy,
infonäytössä näkyy visuaalinen
palaute ja ensimmäinen äänimerkki
kuuluu. Aja hitaasti eteenpäin. Kun
toinen äänisignaali kuuluu, pysäytä
auto, valitse peruutusvaihde, irrota
kädet ohjauspyörästä ja lähde hitaasti
liikkeelle. Visuaalinen palaute anne‐
taan infonäytössä.
Siirry eteenpäin ja taaksepäin
huomioiden pysäköintitutkan varoi‐
tukset, kunnes pysäköinnin osoite‐
taan olevan valmis.
Kohtisuora pysäköinti
Päällekytkentä
7'' värillinen infonäyttö: aktivoi järjes‐
telmä valitsemalla Pysäköintiavustin
infonäytössä etsiäksesi pysäköinti‐
paikkaa. Valitse sitten Siirry poikittais-
pysäköintiruutuun .
8" värillinen infonäyttö: kun etsit pysä‐ köintipaikkaa, aktivoi järjestelmä
painamalla Í. Valitse Ajon
toiminnot infonäytössä ja sitten Park
Assist . Valitse Aja vinoparkkiin .
Hidasta nopeus alle 20 km:iin/h.
Valitse pysäköintipaikan puoli kytke‐
mällä kyseisen puolen suuntavilkku.
Sallittu etäisyys auton kyljen ja pysä‐
köityjen autojen rivin välillä on 0,5 m -
1,5 m.
Jos peräkkäin on useita vapaita
ruutuja, auto ohjataan viimeiseen
ruutuun.

184Ajaminen ja käyttö
Kun vapaa pysäköintipaikka löytyy,
infonäytössä näkyy visuaalinen
palaute ja äänimerkki kuuluu.
Pysäytä auto, valitse peruutusvaihde, irrota kädet ohjauspyörästä ja lähde
liikkeelle ylittämättä 7 km/h nopeutta.Siirry eteenpäin ja taaksepäin ohjei‐
den mukaan huomioiden pysäköinti‐
tutkan varoitukset sekä äänimerkit,
kunnes pysäköinnin osoitetaan
olevan valmis. Kun pysäköinti on
tehty, $ sammuu mittaristossa.
Pysäköinnin aikana järjestelmä
kytkeytyy automaattisesti pois päältä
heti, jos auton takana 50 cm:n etäi‐
syydellä on este.
Poistuminen
suuntaispysäköinnistä
Päällekytkentä
7'' värillinen infonäyttö: kun poistut suuntaispysäköinnistä, aktivoi järjes‐ telmä valitsemalla Pysäköintiavustin
infonäytössä. Valitse sitten Poistu
tasku- pysäköintiruudusta .
8" värillinen infonäyttö: kun poistut
suuntaispysäköinnistä, aktivoi järjes‐
telmä painamalla Í. Valitse Ajon
toiminnot infonäytössä ja sitten Park
Assist . Valitse Poistu taskuparkista .
Valitse poistumispuoli kytkemällä
kyseisen puolen suuntavilkku.
Kytke peruutus- tai eteenajovaihde,
irrota kädet ohjauspyörästä ja lähde
liikkeelle ylittämättä 5 km/h nopeutta.

Ajaminen ja käyttö185
Siirry eteenpäin ja taaksepäin
huomioiden pysäköintitutkan varoi‐
tukset, kunnes pysäköinnin osoite‐
taan olevan valmis. Toiminto on
valmis, kun auton etupyörät ovat
pysäköintiruudun ulkopuolella.
Tarkista poiskytkeytymisen jälkeen
auton hallinta.
Näyttöilmoitus
Näytössä näytetään seuraavat
ohjeet:
● yleiset vinkit ja varoitusviestit
● käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan
● ajosuunta pysäköinnin aikana
● kehotus vaihtaa peruutus- tai ensimmäiselle vaihteelle
● kehotus pysähtyä tai ajaa hitaasti
● pysäköinnin onnistumisesta ilmoitetaan ponnahdussymbolilla
ja äänimerkillä
● pysäköinnin peruminen
Poiskytkentä Senhetkinen pysäköintitutkan
toiminto peruutetaan painikkeella,
tällöin palataan edelliseen näkymään
infonäytössä. Kytke järjestelmä koko‐
naan pois päältä painamalla ¼ keski‐
konsolissa.
Järjestelmä poistuu käytöstä auto‐
maattisesti:
● jos sytytysvirta katkaistaan
● jos moottori sammuu
● jos mitään toimenpidettä ei aloi‐ teta 5 minuutin sisällä toimenpi‐
detyypin valinnan jälkeen
● jos auto pysähtyy pidemmäksi ajaksi toimenpiteen aikana
● jos elektroninen ajonvakautusjär‐
jestelmä kytkeytyy toimintaan● jos auton nopeus ylittää asetetun
rajan
● jos kuljettaja keskeyttää ohjaus‐ pyörän liikkeen
● neljän toimintosyklin jälkeen (toimintosykli koostuu yhdestä
liikkeestä taaksepäin ja yhdestä
eteenpäin)
● jos kuljettajan ovi avataan
● jos jompikumpi etupyörä osuu esteeseen
● pysäköinnin päättyessä onnistu‐ neesti
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta
ilmoitetaan näytössä. Lisäksi kuuluu merkkiääni.
Järjestelmä on automaattisesti pois‐
kytkettynä, kun vedetään sähköisesti
kytkettyä perävaunua tai autoon on
kytketty polkupyöräteline tms.
Käänny jälleenmyyjän puoleen pois‐
taaksesi järjestelmän käytöstä
pidemmäksi ajaksi.

186Ajaminen ja käyttöOhjeita häiriötilanteen varalta
Vikatilanteessa värillisessä infonäy‐
tössä näkyy viesti ja kuuluu ääni‐
merkki.
Jos ohjaustehostimessa on vika,
C syttyy ja kuljettajan tietokeskuk‐
sessa näytetään viesti.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä
ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Järjestelmän, joka on esim. jään
tai lumen peitossa, toiminta voi
olla huonontunut.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin
ulkoisen melun aiheuttamasta
kaiunnasta tai mekaanisista häiri‐
öistä (ajoittain saatetaan antaa
vääriä varoituksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla
puolella ole rakoja puskuriin
nähden) ja että tunnistimet ovat
kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa
risteystä pysäköintipaikkana. Kun
peruutusvaihde on valittu, järjes‐
telmä aloittaa pysäköinnin.
Varmista, että ehdotettu pysäköinti‐
paikka on käytettävissä.
Järjestelmä ei havaitse pinnan
epätasaisuuksia esim. tietyöalueilla.
Vastuu on kuljettajalla.
Kuolleen kulman varoitus Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella kuolleen
kulman alueella. Järjestelmä näyttää
visuaalisen hälytyksen molemmissa
ulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai
ulkopeileissä.

Ajaminen ja käyttö187Kuolleen kulman varoitus käyttää
joitakin kehittyneen pysäköintiavusti‐ men tunnistimia, jotka sijaitsevat etu-
ja takapuskurissa auton molemmilla
puolilla.9 Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Päällekytkentä
7'' värillinen infonäyttö: valitse
Sokean kulman valvonta infonäy‐
tössä ja aktivoi toiminto.
8" värillinen infonäyttö: paina Í.
Valitse Ajon toiminnot infonäytössä ja
sitten Sokean kulman valvonta . Akti‐
voi toiminto.
B palaa jatkuvasti vihreänä mittaris‐
tossa toiminnon vahvistamiseksi.
Toiminta
Kun järjestelmä havaitsee kuolleessa kulmassa auton ajettaessa eteen‐
päin, LED syttyy kyseisen puolen ulkopeilissä.
LED syttyy välittömästi ohituksen
tapahtuessa.
LED syttyy viiveellä, kun toista autoa ohitetaan hitaasti.
Toimintaehdot
Oikeaa toimintaa varten seuraavien ehtojen on täytyttävä:
● kaikki autot liikkuvat samaan suuntaan ja vierekkäisillä kais‐toilla
● autosi nopeus on välillä 12 ja 140 km/h
● autoa ohitettaessa nopeusero on
alle 10 km/h
● toinen auto ohittaa nopeuseron ollessa alle 25 km/h
● liikennevirta on normaali
● ajetaan suoralla tai hieman mutkaisella tiellä
● autolla ei vedetä perävaunua
Mitään hälytystä ei anneta seuraa‐
vissa tilanteissa:
● kohteiden ollessa liikkumattomia,
esim. pysäköidyt autot, puomit,
katuvalot, liikennemerkit
● autot liikkuvat vastakkaiseen suuntaan
● ajetaan mutkaisella tiellä tai terä‐
vässä mutkassa

188Ajaminen ja käyttö● kun ohitetaan hyvin pitkäajoneuvo tai tullaan sen ohitta‐
maksi, esim. kuorma-auto, linja-
auto, joka havaitaan samanaikai‐ sesti takimmaisessa kuolleessa
kulmassa ja kuljettajan näköken‐
tässä edessä
● hyvin ruuhkaisessa liikenteessä: edessä ja takana havaitut autot
katsotaan kuorma-autoksi tai liik‐ kumattomaksi kohteeksi
● ohitettaessa liian nopeasti
Poiskytkentä Järjestelmä poistetaan käytöstä
auton räätälöintivalikossa 3 107. B
sammuu mittaristossa. Lisäksi kuuluu
merkkiääni.
Järjestelmän tila pysyy muistissa, kun sytytysvirta katkaistaan.
Järjestelmä on automaattisesti pois‐
kytkettynä, kun vedetään sähköisesti kytkettyä perävaunua.
Huonoissa sääolosuhteissa kuten
voimakkaassa sateessa saattaa
tapahtua tunnistusvirheitä.Ohjeita häiriötilanteen varalta
Vian ilmetessä B vilkkuu hetken
aikaa kojelaudassa ja C syttyy ja
näytössä näkyy viesti. Käänny
jälleenmyyjän tai pätevän korjaamon puoleen järjestelmän tarkastami‐
seksi.
Panoraamanäkymä
Tämän järjestelmän avulla autoa
ympäröivää aluetta voidaan tarkas‐
tella infonäytössä lähes 360° kuvana,
lintuperspektiivistä.
Järjestelmässä on: ● takakamera, asennettu takaluuk‐
kuun
● ultraääni-pysäköintianturit taka‐ puskurissa
● etukamera, asennettu etusäleik‐ köön merkkilogon alapuolelle
● ultraääni-pysäköintianturit etupuskurissa
Infonäytön näkymä on jaettu kahteenosaan. Oikealla on näkymä auton
yläpuolelta ja vasemmalla on näkymä
takaa tai edestä. Pysäköintianturit
täydentävät auton ylänäkymän
tietoja.
