Page 91 of 297
Prístroje a ovládacie prvky89Mobilné zariadenia kompatibilné s
PMA alebo Qi možno nabíjať
indukčne.
V niektorých mobilných zariadeniach môže byť na používanie induktívneho
nabíjania potrebný zadný kryt s
integrovanou cievkou alebo krytom.
Ochranný kryt mobilného zariadenia
môže ovplyvniť induktívne nabíjanie.
Ak sa mobilné zariadenie nenabíja
správne, otočte ho o 180° u znova ho položte na nabíjacie zariadenie.
Zapaľovač cigarietZapaľovač cigariet je za krytom
odkladacieho priestoru. Otvorte ju stlačením krytu.
Zatlačte zapaľovač cigariet. Po
rozžeravení telieska sa automaticky
vypne. Vyberte zapaľovač cigariet.
PopolníkyVýstraha
Je určený iba na popol, nie na
horľavý odpad.
Prenosný popolník sa môže
umiestniť do držiaka nápojov.
Výstražné kontrolky,
meriace prístroje a
ukazatele
Prístrojový panel K dispozícii je nasledujúci prístrojový
panel:
Page 92 of 297
90Prístroje a ovládacie prvkyPrehľadOSmerové svetlá 3 95XPripomenutie bezpeč‐
nostného pásu 3 95vAirbag a predpínače
bezpečnostných pásov
3 96VDeaktivácia airbagov
3 96pSystém nabíjania
3 97ZKontrolka nesprávnej
funkcie 3 97CČoskoro vykonajte
servis vozidla 3 97ZASTAVTEVypnite motor 3 97JKontrola systému
3 97RBrzdová a spojková
kvapalina 3 98m ,
oElektrická parkovacia
brzda 3 98, automa‐
tická prevádzka elek‐
trickej parkovacej brzdy 3 98EPorucha elektrickej
parkovacej brzdy
3 98uAntilock brake system
(ABS) 3 98RRadenie rýchlostí
3 99)Upozornenie na
opustenie pruhu
3 99LAsistent riadenia
vozidla v jazdnom
pruhu 3 99bElektronický stabili‐
začný systém a systém
regulácie preklzu
3 99W oVysoká teplota chla‐
diacej kvapaliny motora
3 100!Žeravenie 3 100%Výfukový filter 3 100YAdBlue 3 100wSystém detekcie úniku
vzduchu 3 100ITlak motorového oleja
3 101YoMálo paliva 3 101DAutostop 3 1018Vonkajšie osvetlenie
3 1019Stretávacie svetlá
3 101CDiaľkové svetlá 3 102fAsistent diaľkových
svetiel 3 102>Predné hmlové svetlá
3 102
Page 93 of 297
Prístroje a ovládacie prvky91øZadné hmlové svetlo
3 102
mŕtvy uhol 3 103ØAktívne núdzové
brzdenie 3 103ßObmedzovač rýchlosti
3 103hOtvorené dvere 3 103iPorucha hybridného
systému 3 97READYHybridný systém je
aktívny 3 97jNabíjací kábel je pripo‐
jený 3 1019 9Systém elektronického
riadenia stability a regu‐
lácie preklzu je vypnutý
3 100Rýchlomer
Ukazuje rýchlosť vozidla.
Počítadlo kilometrovCelková zaznamenaná vzdialenosť je
zobrazená v km.
Informačné centrum vodiča
Denné počítadlo kilometrov
Page 94 of 297
92Prístroje a ovládacie prvkyZaznamenaná vzdialenosť od
posledného resetovania sa zobrazuje v informačnom centre vodiča.
Denné počítadlo kilometrov počíta do 9 999 km.
Podržaním L na 2 sekundy denné
počítadlo kilometrov vynulujete.
V ponuke informácií o počítadle
kilometrov / spotrebe paliva pre rôzne jazdy možno vybrať dve stránky
denného počítadla kilometrov 3 103.
Otáčkomer
Zobrazí rýchlosť motora.
Udržujte otáčky motora pri každom
prevodovom stupni čo najnižšie.
Červený prúžok označuje začiatok
výstražnej zóny nadmerne vysokých
otáčok. V prípade naftových motorov
začína výstražná zóna na 5 000
otáčkach za minútu. V prípade
benzínových motorov začína
výstražná zóna na 7 000 otáčkach za
minútu.Výstraha
Ak je ukazovateľ v červenej
výstražnej zóne, sú prekročené
maximálne povolené otáčky
motora. Hrozí poškodenie motora.
Palivomer
Zobrazuje množstvo paliva.
Ak je hladina paliva nízka, rozsvieti sa kontrolka o.
Palivová nádrž sa nesmie nikdy úplne
vyprázdniť.
Keďže v nádrži ešte nejaké palivo
zostáva, doplnené množstvo môže
byť menšie než špecifikovaný objem
palivovej nádrže.
Page 95 of 297
Prístroje a ovládacie prvky93Indikátor nabitia batérie
Ukazovateľ akumulátora zobrazuje
stav nabitia vysokonapäťového
akumulátora.
Ukazovateľ energie
Ukazovateľ energie informuje o
aktuálnej situácii energie vozidla.
Nabíjane:Akumulátor sa nabíja
energiou z brzdenia
alebo spomaľovania
vozidlaEco:Vo všetkých jazdných
režimoch je k dispozícii
optimálne množstvo
energieVypínač:Vozidlo jazdí v
dynamickom režime
jazdy so zameraním na
výkonUkazovateľ teploty
chladiacej kvapaliny motora
Zobrazuje teplotu chladiacej
kvapaliny.
50:prevádzková teplota motora
ešte nie je dosiahnutá90:normálna prevádzková teplota130:teplota je príliš vysoká
Kontrolka o sa rozsvieti, ak je teplota
chladiacej kvapaliny príliš vysoká.
Ihneď vypnite motor.

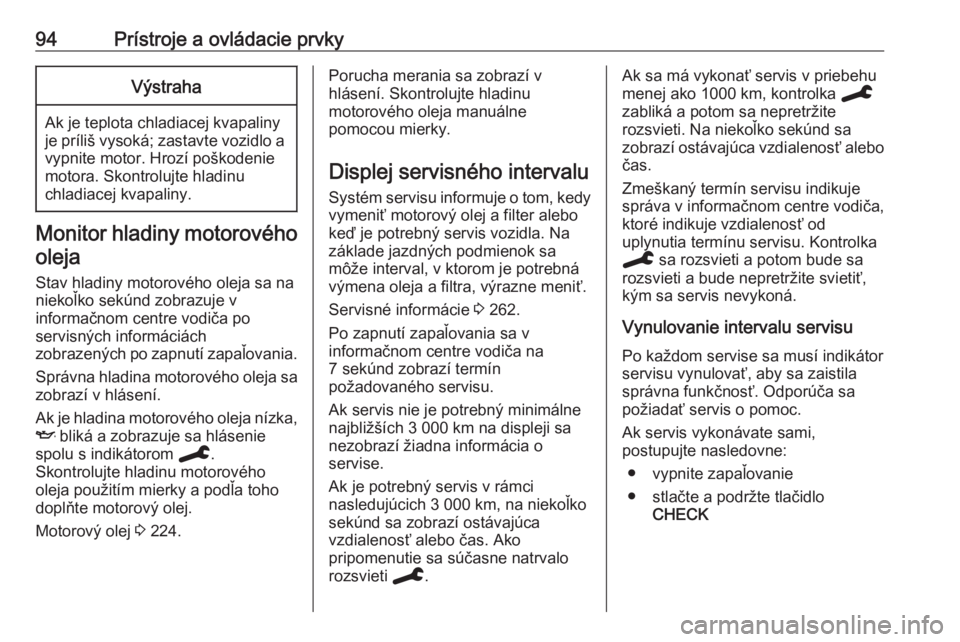

Page 96 of 297
94Prístroje a ovládacie prvkyVýstraha
Ak je teplota chladiacej kvapaliny
je príliš vysoká; zastavte vozidlo a vypnite motor. Hrozí poškodenie
motora. Skontrolujte hladinu
chladiacej kvapaliny.
Monitor hladiny motorového
oleja
Stav hladiny motorového oleja sa naniekoľko sekúnd zobrazuje v
informačnom centre vodiča po
servisných informáciách
zobrazených po zapnutí zapaľovania.
Správna hladina motorového oleja sa zobrazí v hlásení.
Ak je hladina motorového oleja nízka,
I bliká a zobrazuje sa hlásenie
spolu s indikátorom C.
Skontrolujte hladinu motorového
oleja použitím mierky a podľa toho
doplňte motorový olej.
Motorový olej 3 224.
Porucha merania sa zobrazí v
hlásení. Skontrolujte hladinu
motorového oleja manuálne
pomocou mierky.
Displej servisného intervalu
Systém servisu informuje o tom, kedy vymeniť motorový olej a filter alebo
keď je potrebný servis vozidla. Na
základe jazdných podmienok sa
môže interval, v ktorom je potrebná
výmena oleja a filtra, výrazne meniť.
Servisné informácie 3 262.
Po zapnutí zapaľovania sa v
informačnom centre vodiča na
7 sekúnd zobrazí termín
požadovaného servisu.
Ak servis nie je potrebný minimálne
najbližších 3 000 km na displeji sa
nezobrazí žiadna informácia o
servise.
Ak je potrebný servis v rámci
nasledujúcich 3 000 km, na niekoľko
sekúnd sa zobrazí ostávajúca
vzdialenosť alebo čas. Ako
pripomenutie sa súčasne natrvalo
rozsvieti C.Ak sa má vykonať servis v priebehu
menej ako 1000 km, kontrolka C
zabliká a potom sa nepretržite
rozsvieti. Na niekoľko sekúnd sa
zobrazí ostávajúca vzdialenosť alebo čas.
Zmeškaný termín servisu indikuje
správa v informačnom centre vodiča,
ktoré indikuje vzdialenosť od
uplynutia termínu servisu. Kontrolka
C sa rozsvieti a potom bude sa
rozsvieti a bude nepretržite svietiť,
kým sa servis nevykoná.
Vynulovanie intervalu servisu
Po každom servise sa musí indikátor
servisu vynulovať, aby sa zaistila
správna funkčnosť. Odporúča sa
požiadať servis o pomoc.
Ak servis vykonávate sami,
postupujte nasledovne:
● vypnite zapaľovanie
● stlačte a podržte tlačidlo CHECK

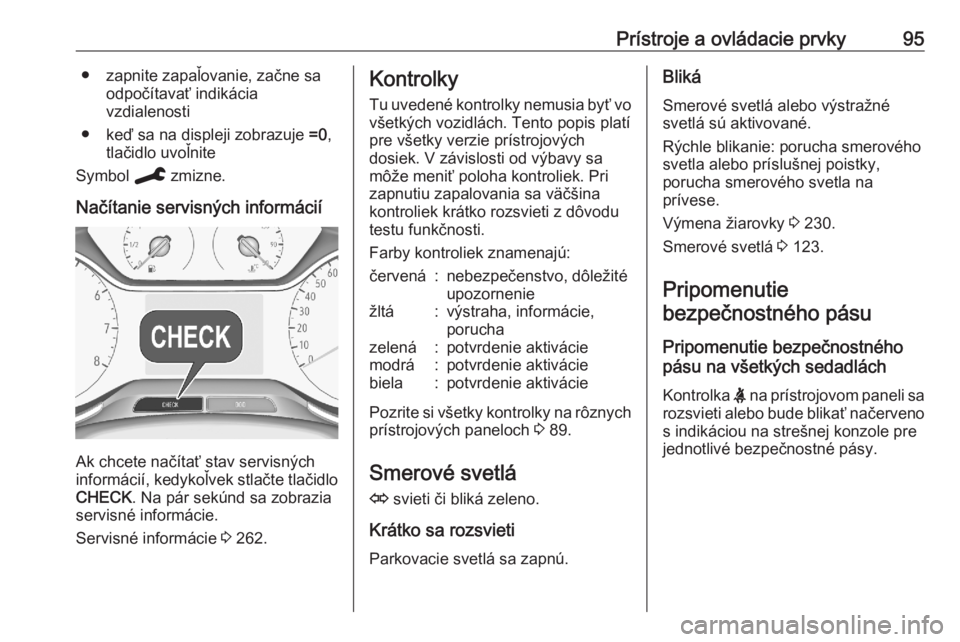

Page 97 of 297
Prístroje a ovládacie prvky95● zapnite zapaľovanie, začne saodpočítavať indikácia
vzdialenosti
● keď sa na displeji zobrazuje =0,
tlačidlo uvoľnite
Symbol C zmizne.
Načítanie servisných informácií
Ak chcete načítať stav servisných
informácií, kedykoľvek stlačte tlačidlo CHECK . Na pár sekúnd sa zobrazia
servisné informácie.
Servisné informácie 3 262.
Kontrolky
Tu uvedené kontrolky nemusia byť vo všetkých vozidlách. Tento popis platí
pre všetky verzie prístrojových
dosiek. V závislosti od výbavy sa
môže meniť poloha kontroliek. Pri zapnutiu zapalovania sa väčšina
kontroliek krátko rozsvieti z dôvodu
testu funkčnosti.
Farby kontroliek znamenajú:červená:nebezpečenstvo, dôležité
upozorneniežltá:výstraha, informácie,
poruchazelená:potvrdenie aktiváciemodrá:potvrdenie aktiváciebiela:potvrdenie aktivácie
Pozrite si všetky kontrolky na rôznych prístrojových paneloch 3 89.
Smerové svetlá
O svieti či bliká zeleno.
Krátko sa rozsvieti
Parkovacie svetlá sa zapnú.
Bliká
Smerové svetlá alebo výstražné
svetlá sú aktivované.
Rýchle blikanie: porucha smerového
svetla alebo príslušnej poistky,
porucha smerového svetla na
prívese.
Výmena žiarovky 3 230.
Smerové svetlá 3 123.
Pripomenutie bezpečnostného pásu
Pripomenutie bezpečnostného
pásu na všetkých sedadlách
Kontrolka X na prístrojovom paneli sa
rozsvieti alebo bude blikať načerveno s indikáciou na strešnej konzole pre
jednotlivé bezpečnostné pásy.
Page 98 of 297

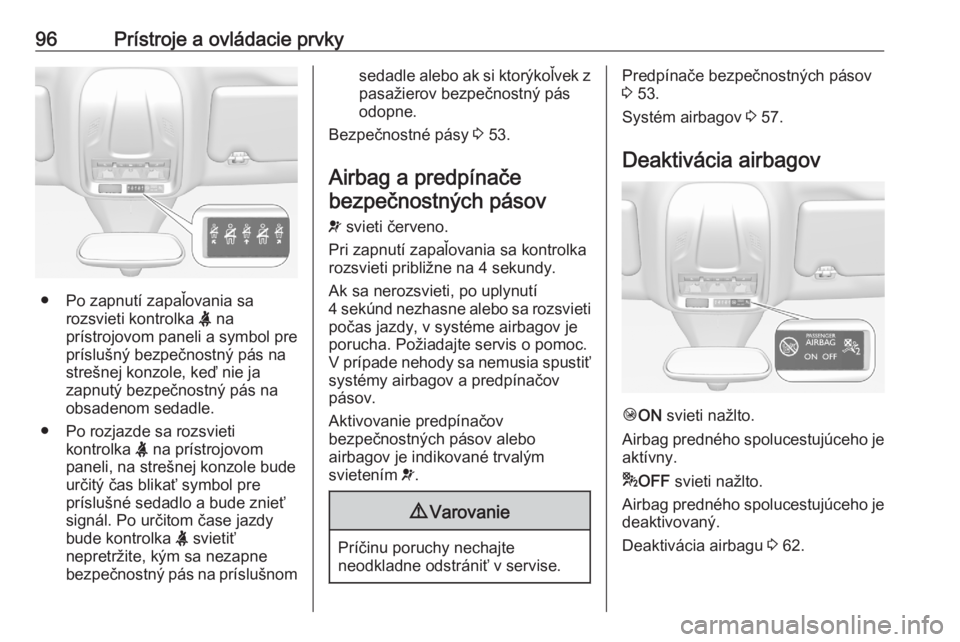

96Prístroje a ovládacie prvky
● Po zapnutí zapaľovania sarozsvieti kontrolka X na
prístrojovom paneli a symbol pre
príslušný bezpečnostný pás na strešnej konzole, keď nie ja
zapnutý bezpečnostný pás na obsadenom sedadle.
● Po rozjazde sa rozsvieti kontrolka X na prístrojovom
paneli, na strešnej konzole bude
určitý čas blikať symbol pre
príslušné sedadlo a bude znieť
signál. Po určitom čase jazdy
bude kontrolka X svietiť
nepretržite, kým sa nezapne bezpečnostný pás na príslušnom
sedadle alebo ak si ktorýkoľvek z pasažierov bezpečnostný pás
odopne.
Bezpečnostné pásy 3 53.
Airbag a predpínače
bezpečnostných pásov
v svieti červeno.
Pri zapnutí zapaľovania sa kontrolka
rozsvieti približne na 4 sekundy.
Ak sa nerozsvieti, po uplynutí
4 sekúnd nezhasne alebo sa rozsvieti
počas jazdy, v systéme airbagov je
porucha. Požiadajte servis o pomoc.
V prípade nehody sa nemusia spustiť systémy airbagov a predpínačov
pásov.
Aktivovanie predpínačov
bezpečnostných pásov alebo
airbagov je indikované trvalým
svietením v.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Predpínače bezpečnostných pásov
3 53.
Systém airbagov 3 57.
Deaktivácia airbagov
Ó ON svieti nažlto.
Airbag predného spolucestujúceho je
aktívny.
* OFF svieti nažlto.
Airbag predného spolucestujúceho je
deaktivovaný.
Deaktivácia airbagu 3 62.

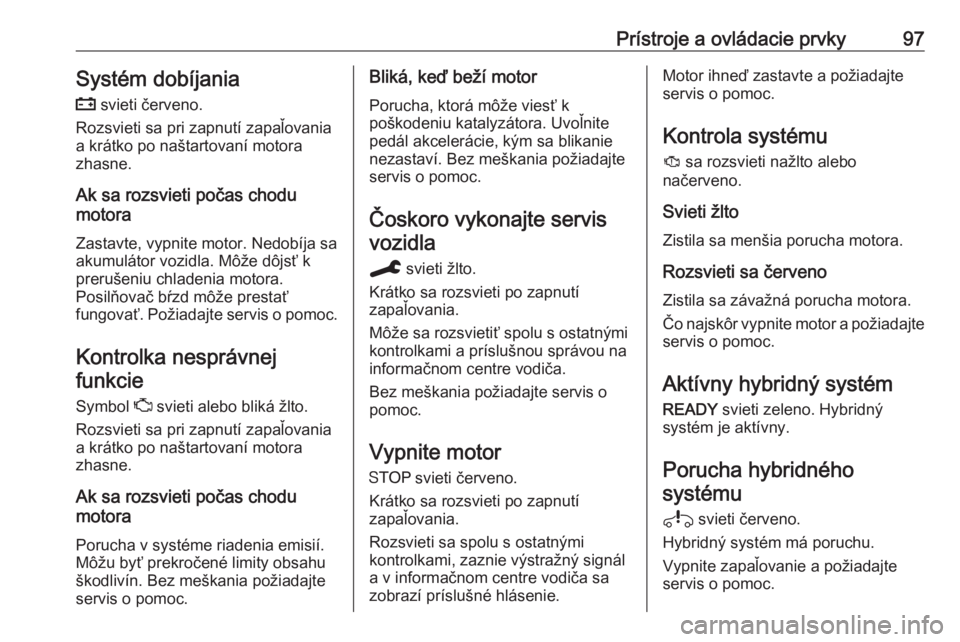

Page 99 of 297
Prístroje a ovládacie prvky97Systém dobíjania
p svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Zastavte, vypnite motor. Nedobíja saakumulátor vozidla. Môže dôjsť kprerušeniu chladenia motora.
Posilňovač bŕzd môže prestať
fungovať. Požiadajte servis o pomoc.
Kontrolka nesprávnej funkcie
Symbol Z svieti alebo bliká žlto.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Porucha v systéme riadenia emisií.
Môžu byť prekročené limity obsahu
škodlivín. Bez meškania požiadajte
servis o pomoc.Bliká, keď beží motor
Porucha, ktorá môže viesť k
poškodeniu katalyzátora. Uvoľnite pedál akcelerácie, kým sa blikanie
nezastaví. Bez meškania požiadajte
servis o pomoc.
Čoskoro vykonajte servisvozidla
C svieti žlto.
Krátko sa rozsvieti po zapnutí
zapaľovania.
Môže sa rozsvietiť spolu s ostatnými
kontrolkami a príslušnou správou na
informačnom centre vodiča.
Bez meškania požiadajte servis o
pomoc.
Vypnite motorY svieti červeno.
Krátko sa rozsvieti po zapnutí
zapaľovania.
Rozsvieti sa spolu s ostatnými
kontrolkami, zaznie výstražný signál
a v informačnom centre vodiča sa
zobrazí príslušné hlásenie.Motor ihneď zastavte a požiadajte
servis o pomoc.
Kontrola systému
J sa rozsvieti nažlto alebo
načerveno.
Svieti žlto
Zistila sa menšia porucha motora.
Rozsvieti sa červeno
Zistila sa závažná porucha motora.
Čo najskôr vypnite motor a požiadajte
servis o pomoc.
Aktívny hybridný systém READY svieti zeleno. Hybridný
systém je aktívny.
Porucha hybridnéhosystému
i svieti červeno.
Hybridný systém má poruchu.
Vypnite zapaľovanie a požiadajte
servis o pomoc.
Page 100 of 297

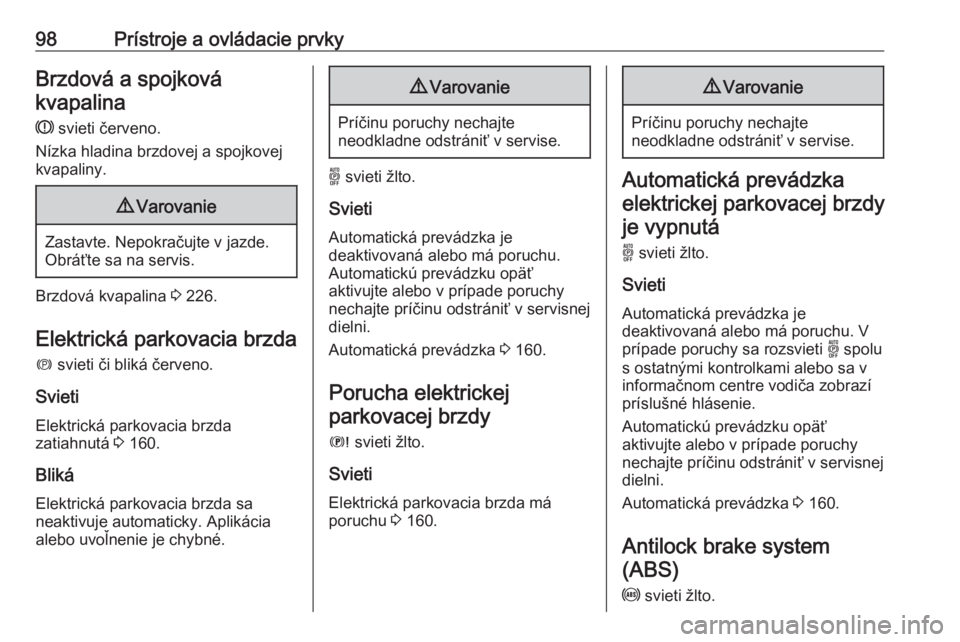

98Prístroje a ovládacie prvkyBrzdová a spojkovákvapalina
R svieti červeno.
Nízka hladina brzdovej a spojkovej
kvapaliny.9 Varovanie
Zastavte. Nepokračujte v jazde.
Obráťte sa na servis.
Brzdová kvapalina 3 226.
Elektrická parkovacia brzda
m svieti či bliká červeno.
Svieti
Elektrická parkovacia brzda
zatiahnutá 3 160.
Bliká
Elektrická parkovacia brzda sa
neaktivuje automaticky. Aplikácia
alebo uvoľnenie je chybné.
9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
o svieti žlto.
Svieti
Automatická prevádzka je
deaktivovaná alebo má poruchu.
Automatickú prevádzku opäť
aktivujte alebo v prípade poruchy
nechajte príčinu odstrániť v servisnej
dielni.
Automatická prevádzka 3 160.
Porucha elektrickej parkovacej brzdy
E svieti žlto.
Svieti
Elektrická parkovacia brzda má
poruchu 3 160.
9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Automatická prevádzka
elektrickej parkovacej brzdy
je vypnutá
o svieti žlto.
Svieti
Automatická prevádzka je
deaktivovaná alebo má poruchu. V
prípade poruchy sa rozsvieti o spolu
s ostatnými kontrolkami alebo sa v
informačnom centre vodiča zobrazí
príslušné hlásenie.
Automatickú prevádzku opäť
aktivujte alebo v prípade poruchy
nechajte príčinu odstrániť v servisnej
dielni.
Automatická prevádzka 3 160.
Antilock brake system (ABS)
u svieti žlto.
