OPEL INSIGNIA 2014.5 Betriebsanleitung (in German)

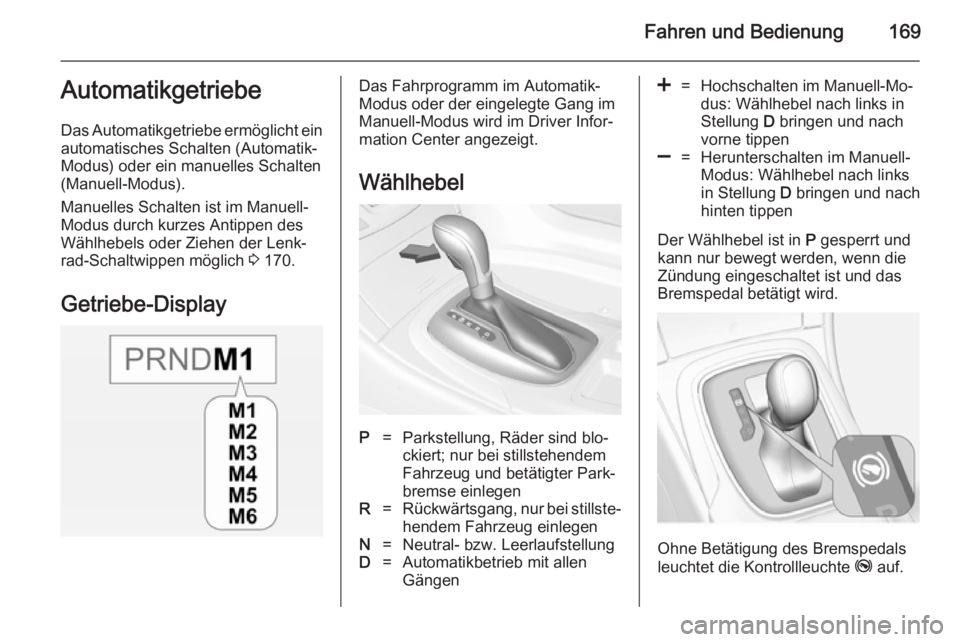

Fahren und Bedienung169Automatikgetriebe
Das Automatikgetriebe ermöglicht ein automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Manuelles Schalten ist im Manuell-
Modus durch kurzes Antippen des
Wählhebels oder Ziehen der Lenk‐
rad-Schaltwippen möglich 3 170.
Getriebe-DisplayDas Fahrprogramm im Automatik-
Modus oder der eingelegte Gang im
Manuell-Modus wird im Driver Infor‐
mation Center angezeigt.
WählhebelP=Parkstellung, Räder sind blo‐
ckiert; nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR=Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN=Neutral- bzw. LeerlaufstellungD=Automatikbetrieb mit allen
Gängen<=Hochschalten im Manuell-Mo‐
dus: Wählhebel nach links in
Stellung D bringen und nach
vorne tippen]=Herunterschalten im Manuell-
Modus: Wählhebel nach links
in Stellung D bringen und nach
hinten tippen
Der Wählhebel ist in P gesperrt und
kann nur bewegt werden, wenn die Zündung eingeschaltet ist und das
Bremspedal betätigt wird.
Ohne Betätigung des Bremspedals
leuchtet die Kontrollleuchte j auf.

170Fahren und Bedienung

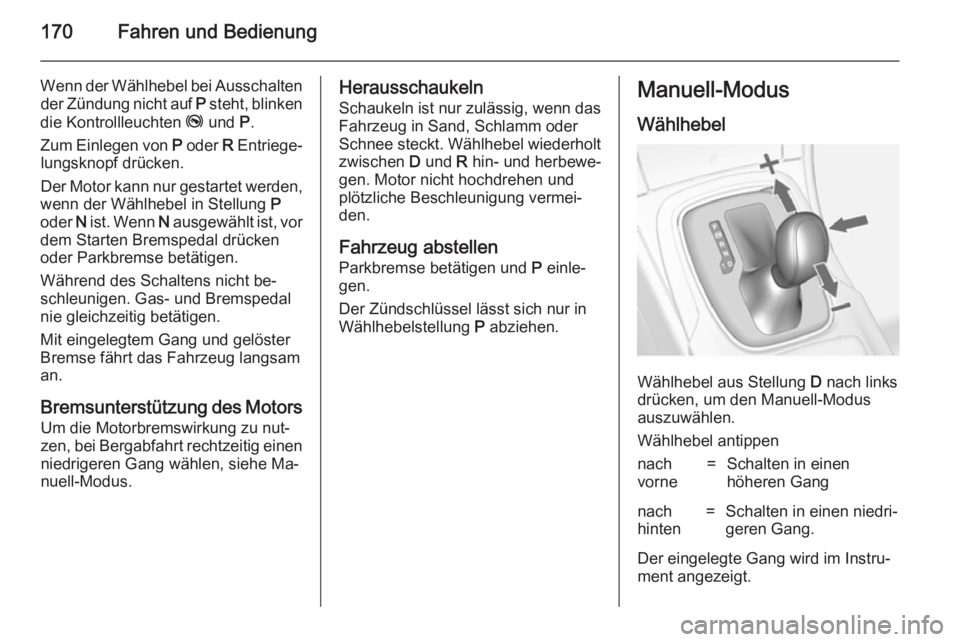

Wenn der Wählhebel bei Ausschaltender Zündung nicht auf P steht, blinken
die Kontrollleuchten j und P.
Zum Einlegen von P oder R Entriege‐
lungsknopf drücken.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N ausgewählt ist, vor
dem Starten Bremspedal drücken
oder Parkbremse betätigen.
Während des Schaltens nicht be‐
schleunigen. Gas- und Bremspedal
nie gleichzeitig betätigen.
Mit eingelegtem Gang und gelöster
Bremse fährt das Fahrzeug langsam
an.
Bremsunterstützung des Motors Um die Motorbremswirkung zu nut‐
zen, bei Bergabfahrt rechtzeitig einen
niedrigeren Gang wählen, siehe Ma‐
nuell-Modus.Herausschaukeln
Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen D und R hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Fahrzeug abstellen Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.Manuell-Modus
Wählhebel
Wählhebel aus Stellung D nach links
drücken, um den Manuell-Modus
auszuwählen.
Wählhebel antippen
nach
vorne=Schalten in einen
höheren Gangnach
hinten=Schalten in einen niedri‐
geren Gang.
Der eingelegte Gang wird im Instru‐
ment angezeigt.

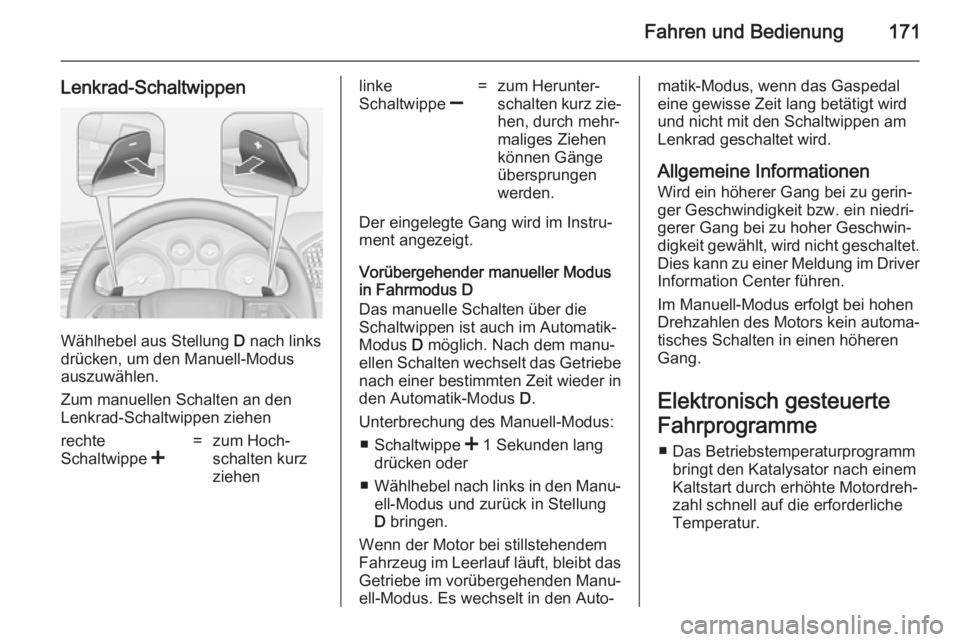

Fahren und Bedienung171
Lenkrad-Schaltwippen
Wählhebel aus Stellung D nach links
drücken, um den Manuell-Modus
auszuwählen.
Zum manuellen Schalten an den
Lenkrad-Schaltwippen ziehen
rechte
Schaltwippe <=zum Hoch‐
schalten kurz
ziehenlinke
Schaltwippe ]=zum Herunter‐
schalten kurz zie‐
hen, durch mehr‐
maliges Ziehen
können Gänge
übersprungen
werden.
Der eingelegte Gang wird im Instru‐
ment angezeigt.
Vorübergehender manueller Modus
in Fahrmodus D
Das manuelle Schalten über die
Schaltwippen ist auch im Automatik-
Modus D möglich. Nach dem manu‐
ellen Schalten wechselt das Getriebe
nach einer bestimmten Zeit wieder in
den Automatik-Modus D.
Unterbrechung des Manuell-Modus: ■ Schaltwippe < 1 Sekunden lang
drücken oder
■ Wählhebel nach links in den Manu‐
ell-Modus und zurück in Stellung
D bringen.
Wenn der Motor bei stillstehendem Fahrzeug im Leerlauf läuft, bleibt das
Getriebe im vorübergehenden Manu‐ ell-Modus. Es wechselt in den Auto‐
matik-Modus, wenn das Gaspedal
eine gewisse Zeit lang betätigt wird
und nicht mit den Schaltwippen am
Lenkrad geschaltet wird.
Allgemeine Informationen Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im Driver
Information Center führen.
Im Manuell-Modus erfolgt bei hohen
Drehzahlen des Motors kein automa‐
tisches Schalten in einen höheren
Gang.
Elektronisch gesteuerte
Fahrprogramme ■ Das Betriebstemperaturprogramm bringt den Katalysator nach einem
Kaltstart durch erhöhte Motordreh‐
zahl schnell auf die erforderliche
Temperatur.

172Fahren und Bedienung

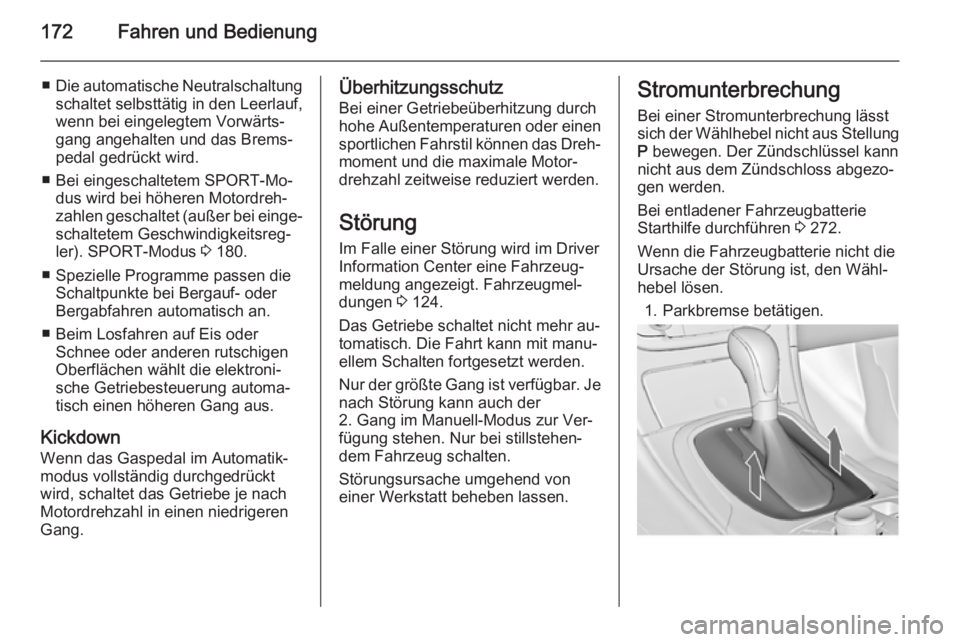

■Die automatische Neutralschaltung
schaltet selbsttätig in den Leerlauf,
wenn bei eingelegtem Vorwärts‐
gang angehalten und das Brems‐
pedal gedrückt wird.
■ Bei eingeschaltetem SPORT-Mo‐ dus wird bei höheren Motordreh‐
zahlen geschaltet (außer bei einge‐ schaltetem Geschwindigkeitsreg‐
ler). SPORT-Modus 3 180.
■ Spezielle Programme passen die Schaltpunkte bei Bergauf- oder
Bergabfahren automatisch an.
■ Beim Losfahren auf Eis oder Schnee oder anderen rutschigenOberflächen wählt die elektroni‐sche Getriebesteuerung automa‐
tisch einen höheren Gang aus.
Kickdown Wenn das Gaspedal im Automatik‐modus vollständig durchgedrückt
wird, schaltet das Getriebe je nach
Motordrehzahl in einen niedrigeren
Gang.Überhitzungsschutz
Bei einer Getriebeüberhitzung durch
hohe Außentemperaturen oder einen
sportlichen Fahrstil können das Dreh‐ moment und die maximale Motor‐
drehzahl zeitweise reduziert werden.
Störung
Im Falle einer Störung wird im Driver
Information Center eine Fahrzeug‐
meldung angezeigt. Fahrzeugmel‐
dungen 3 124.
Das Getriebe schaltet nicht mehr au‐
tomatisch. Die Fahrt kann mit manu‐
ellem Schalten fortgesetzt werden.
Nur der größte Gang ist verfügbar. Je
nach Störung kann auch der
2. Gang im Manuell-Modus zur Ver‐
fügung stehen. Nur bei stillstehen‐
dem Fahrzeug schalten.
Störungsursache umgehend von
einer Werkstatt beheben lassen.Stromunterbrechung
Bei einer Stromunterbrechung lässt
sich der Wählhebel nicht aus Stellung
P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschloss abgezo‐ gen werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 272.
Wenn die Fahrzeugbatterie nicht die
Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Parkbremse betätigen.

Fahren und Bedienung173

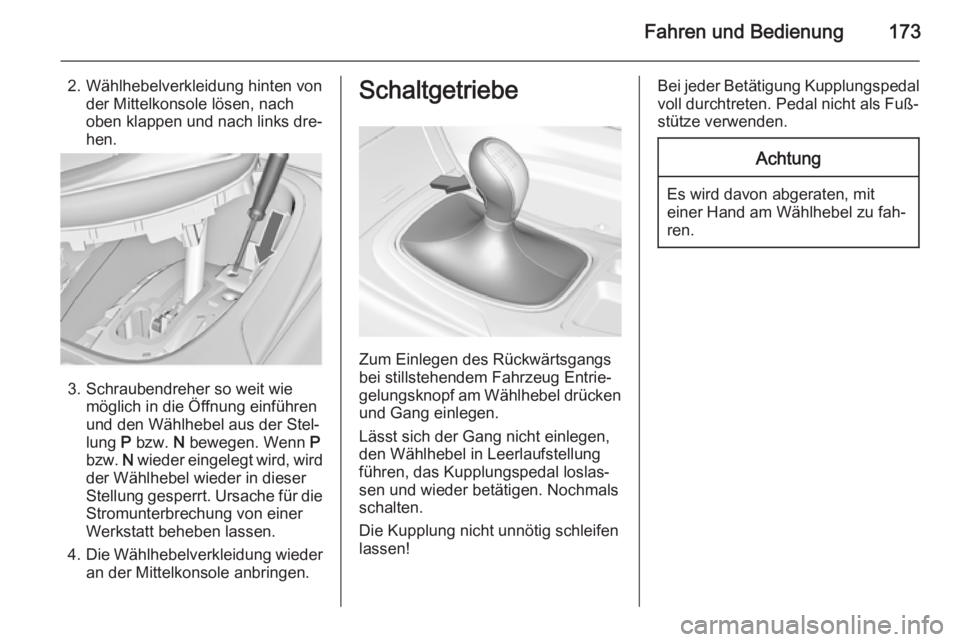

2. Wählhebelverkleidung hinten vonder Mittelkonsole lösen, nach
oben klappen und nach links dre‐
hen.
3. Schraubendreher so weit wie möglich in die Öffnung einführen
und den Wählhebel aus der Stel‐
lung P bzw. N bewegen. Wenn P
bzw. N wieder eingelegt wird, wird
der Wählhebel wieder in dieser
Stellung gesperrt. Ursache für die
Stromunterbrechung von einer
Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.
Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
bei stillstehendem Fahrzeug Entrie‐
gelungsknopf am Wählhebel drücken und Gang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als Fuß‐
stütze verwenden.Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu fah‐
ren.

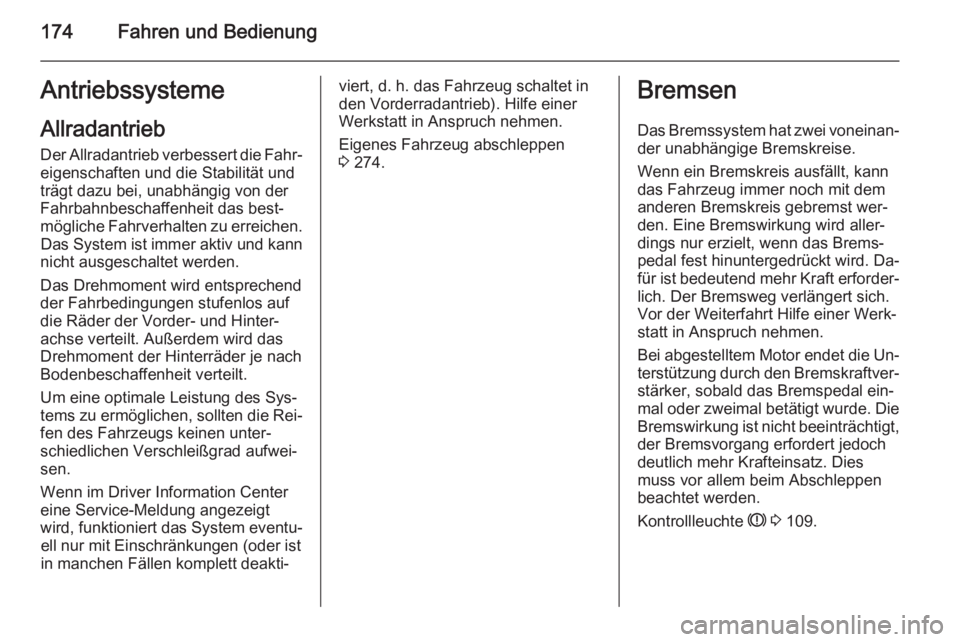

174Fahren und BedienungAntriebssysteme
Allradantrieb
Der Allradantrieb verbessert die Fahr‐
eigenschaften und die Stabilität und
trägt dazu bei, unabhängig von der
Fahrbahnbeschaffenheit das best‐
mögliche Fahrverhalten zu erreichen. Das System ist immer aktiv und kann
nicht ausgeschaltet werden.
Das Drehmoment wird entsprechend
der Fahrbedingungen stufenlos auf
die Räder der Vorder- und Hinter‐
achse verteilt. Außerdem wird das Drehmoment der Hinterräder je nach
Bodenbeschaffenheit verteilt.
Um eine optimale Leistung des Sys‐
tems zu ermöglichen, sollten die Rei‐
fen des Fahrzeugs keinen unter‐
schiedlichen Verschleißgrad aufwei‐
sen.
Wenn im Driver Information Center
eine Service-Meldung angezeigt
wird, funktioniert das System eventu‐ ell nur mit Einschränkungen (oder ist
in manchen Fällen komplett deakti‐viert, d. h. das Fahrzeug schaltet in
den Vorderradantrieb). Hilfe einer
Werkstatt in Anspruch nehmen.
Eigenes Fahrzeug abschleppen
3 274.Bremsen
Das Bremssystem hat zwei voneinan‐ der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst wer‐
den. Eine Bremswirkung wird aller‐
dings nur erzielt, wenn das Brems‐
pedal fest hinuntergedrückt wird. Da‐
für ist bedeutend mehr Kraft erforder‐ lich. Der Bremsweg verlängert sich.
Vor der Weiterfahrt Hilfe einer Werk‐
statt in Anspruch nehmen.
Bei abgestelltem Motor endet die Un‐
terstützung durch den Bremskraftver‐ stärker, sobald das Bremspedal ein‐
mal oder zweimal betätigt wurde. Die
Bremswirkung ist nicht beeinträchtigt, der Bremsvorgang erfordert jedoch
deutlich mehr Krafteinsatz. Dies
muss vor allem beim Abschleppen
beachtet werden.
Kontrollleuchte R 3 109.

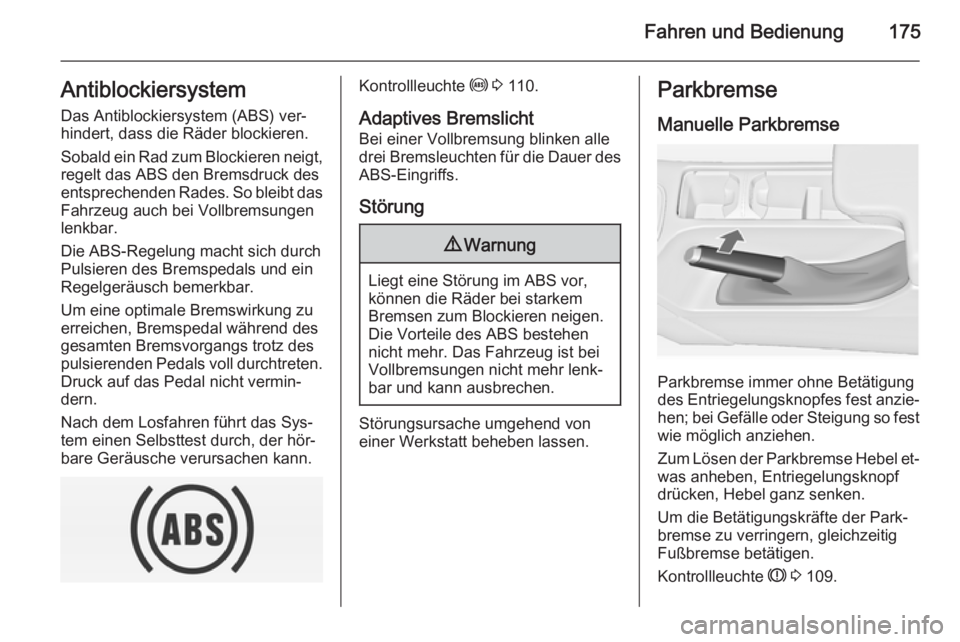

Fahren und Bedienung175AntiblockiersystemDas Antiblockiersystem (ABS) ver‐
hindert, dass die Räder blockieren.
Sobald ein Rad zum Blockieren neigt,
regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch
Pulsieren des Bremspedals und ein
Regelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das Sys‐
tem einen Selbsttest durch, der hör‐
bare Geräusche verursachen kann.Kontrollleuchte u 3 110.
Adaptives Bremslicht
Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.
Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Parkbremse
Manuelle Parkbremse
Parkbremse immer ohne Betätigung
des Entriegelungsknopfes fest anzie‐
hen; bei Gefälle oder Steigung so fest
wie möglich anziehen.
Zum Lösen der Parkbremse Hebel et‐ was anheben, Entriegelungsknopf
drücken, Hebel ganz senken.
Um die Betätigungskräfte der Park‐
bremse zu verringern, gleichzeitig
Fußbremse betätigen.
Kontrollleuchte R 3 109.

176Fahren und Bedienung

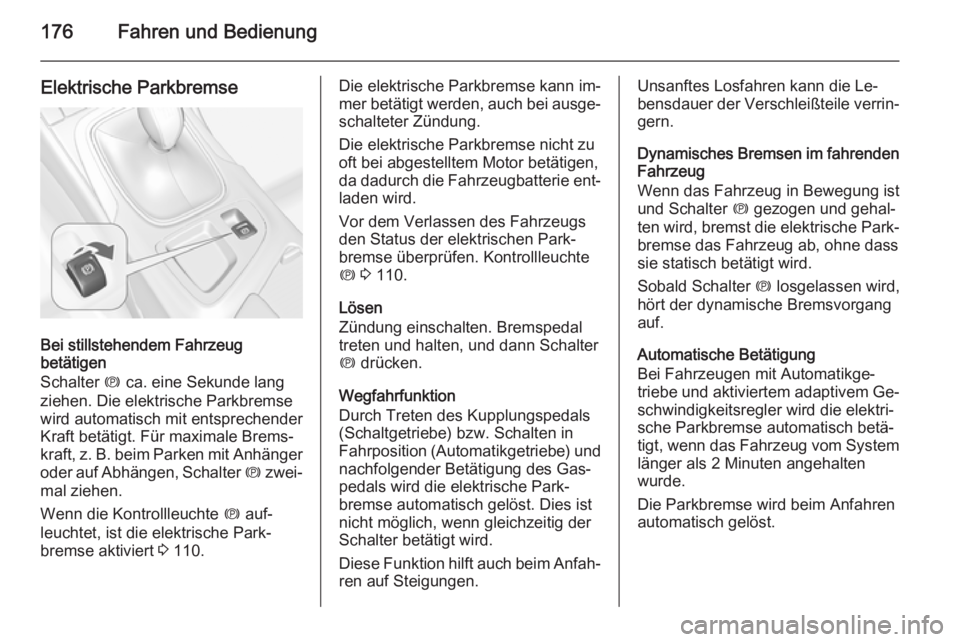

Elektrische Parkbremse
Bei stillstehendem Fahrzeug
betätigen
Schalter m ca. eine Sekunde lang
ziehen. Die elektrische Parkbremse
wird automatisch mit entsprechender
Kraft betätigt. Für maximale Brems‐
kraft, z. B. beim Parken mit Anhänger
oder auf Abhängen, Schalter m zwei‐
mal ziehen.
Wenn die Kontrollleuchte m auf‐
leuchtet, ist die elektrische Park‐ bremse aktiviert 3 110.
Die elektrische Parkbremse kann im‐
mer betätigt werden, auch bei ausge‐ schalteter Zündung.
Die elektrische Parkbremse nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie ent‐
laden wird.
Vor dem Verlassen des Fahrzeugs
den Status der elektrischen Park‐
bremse überprüfen. Kontrollleuchte
m 3 110.
Lösen
Zündung einschalten. Bremspedal
treten und halten, und dann Schalter
m drücken.
Wegfahrfunktion
Durch Treten des Kupplungspedals
(Schaltgetriebe) bzw. Schalten in
Fahrposition (Automatikgetriebe) und
nachfolgender Betätigung des Gas‐
pedals wird die elektrische Park‐
bremse automatisch gelöst. Dies ist
nicht möglich, wenn gleichzeitig der
Schalter betätigt wird.
Diese Funktion hilft auch beim Anfah‐ ren auf Steigungen.Unsanftes Losfahren kann die Le‐
bensdauer der Verschleißteile verrin‐ gern.
Dynamisches Bremsen im fahrenden
Fahrzeug
Wenn das Fahrzeug in Bewegung ist
und Schalter m gezogen und gehal‐
ten wird, bremst die elektrische Park‐
bremse das Fahrzeug ab, ohne dass
sie statisch betätigt wird.
Sobald Schalter m losgelassen wird,
hört der dynamische Bremsvorgang
auf.
Automatische Betätigung
Bei Fahrzeugen mit Automatikge‐
triebe und aktiviertem adaptivem Ge‐ schwindigkeitsregler wird die elektri‐
sche Parkbremse automatisch betä‐
tigt, wenn das Fahrzeug vom System
länger als 2 Minuten angehalten
wurde.
Die Parkbremse wird beim Anfahren
automatisch gelöst.

Fahren und Bedienung177

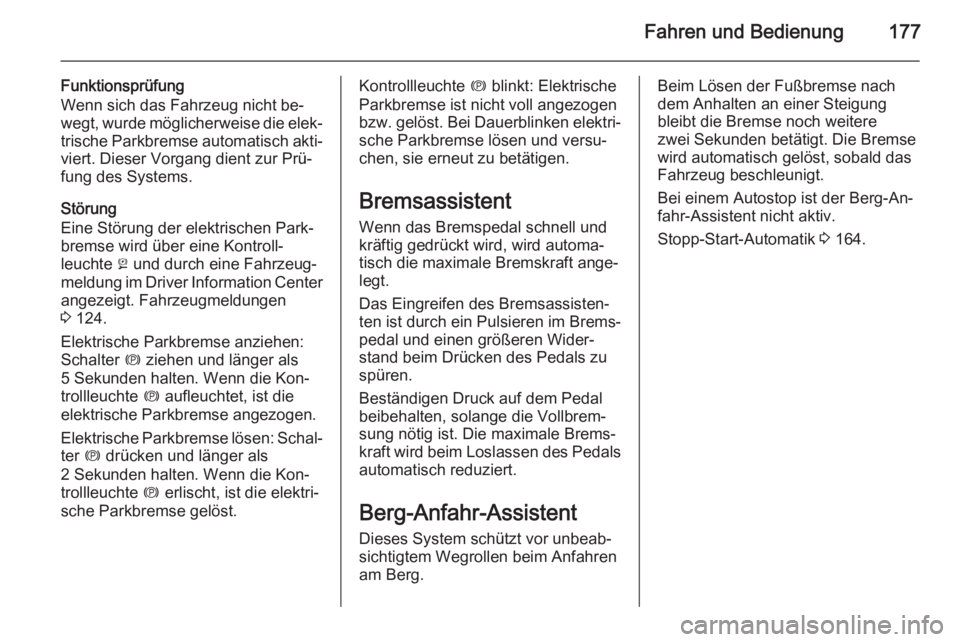

Funktionsprüfung
Wenn sich das Fahrzeug nicht be‐
wegt, wurde möglicherweise die elek‐ trische Parkbremse automatisch akti‐
viert. Dieser Vorgang dient zur Prü‐
fung des Systems.
Störung
Eine Störung der elektrischen Park‐
bremse wird über eine Kontroll‐
leuchte j und durch eine Fahrzeug‐
meldung im Driver Information Center angezeigt. Fahrzeugmeldungen
3 124.
Elektrische Parkbremse anziehen:
Schalter m ziehen und länger als
5 Sekunden halten. Wenn die Kon‐
trollleuchte m aufleuchtet, ist die
elektrische Parkbremse angezogen.
Elektrische Parkbremse lösen: Schal‐ ter m drücken und länger als
2 Sekunden halten. Wenn die Kon‐
trollleuchte m erlischt, ist die elektri‐
sche Parkbremse gelöst.Kontrollleuchte m blinkt: Elektrische
Parkbremse ist nicht voll angezogen
bzw. gelöst. Bei Dauerblinken elektri‐
sche Parkbremse lösen und versu‐
chen, sie erneut zu betätigen.
Bremsassistent Wenn das Bremspedal schnell und
kräftig gedrückt wird, wird automa‐
tisch die maximale Bremskraft ange‐
legt.
Das Eingreifen des Bremsassisten‐
ten ist durch ein Pulsieren im Brems‐
pedal und einen größeren Wider‐ stand beim Drücken des Pedals zuspüren.
Beständigen Druck auf dem Pedal
beibehalten, solange die Vollbrem‐
sung nötig ist. Die maximale Brems‐
kraft wird beim Loslassen des Pedals automatisch reduziert.
Berg-Anfahr-Assistent
Dieses System schützt vor unbeab‐
sichtigtem Wegrollen beim Anfahren
am Berg.Beim Lösen der Fußbremse nach
dem Anhalten an einer Steigung
bleibt die Bremse noch weitere
zwei Sekunden betätigt. Die Bremse
wird automatisch gelöst, sobald das
Fahrzeug beschleunigt.
Bei einem Autostop ist der Berg-An‐
fahr-Assistent nicht aktiv.
Stopp-Start-Automatik 3 164.

178Fahren und BedienungFahrsysteme
Traktionskontrolle Die Traktionskontrolle (TC) ist eine
Komponente der Elektronischen
Stabilitätsregelung.
TC verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐
bahnbeschaffenheit oder der Griffig‐
keit der Reifen, indem sie ein Durch‐ drehen der Antriebsräder verhindert.
Sobald die Antriebsräder durchzudre‐ hen beginnen, wird die Motorleistung
reduziert und das am stärksten
durchdrehende Rad einzeln ge‐
bremst. Dadurch wird die Fahrstabili‐
tät des Fahrzeugs auch bei rutschiger
Fahrbahn wesentlich verbessert.
Die TC ist einsatzbereit, sobald die
Kontrollleuchte b erlischt.Wenn die Traktionskontrolle eingreift,
blinkt b.9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 111.
Deaktivierung
Die Traktionskontrolle kann ausge‐
schaltet werden, wenn ein Durchdre‐
hen der Antriebsräder erwünscht ist:
b kurz drücken, um die Traktionskon‐
trolle zu deaktivieren. k leuchtet auf.
Die Deaktivierung wird als Statusmel‐
dung im Driver Information Center an‐ gezeigt.
Kontrollleuchte k leuchtet auf.
Die Traktionskontrolle wird durch er‐
neutes Drücken der Taste b wieder
eingeschaltet.
Darüber hinaus wird die Traktions‐
kontrolle beim nächsten Einschalten
der Zündung wieder aktiviert.
