OPEL INSIGNIA 2014.5 Betriebsanleitung (in German)

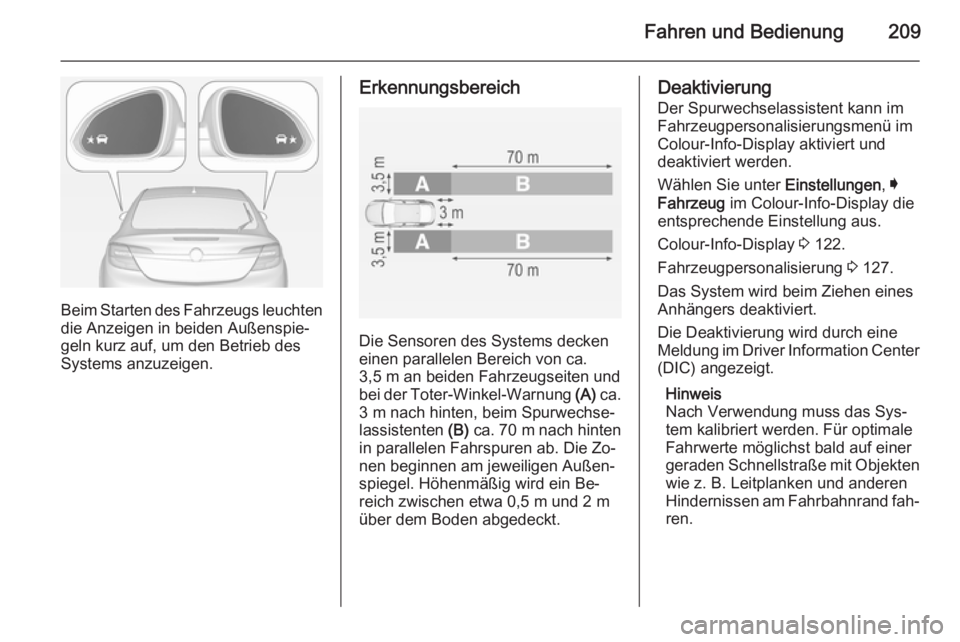

Fahren und Bedienung209
Beim Starten des Fahrzeugs leuchtendie Anzeigen in beiden Außenspie‐geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Erkennungsbereich
Die Sensoren des Systems decken
einen parallelen Bereich von ca.
3,5 m an beiden Fahrzeugseiten und
bei der Toter-Winkel-Warnung (A) ca.
3 m nach hinten, beim Spurwechse‐
lassistenten (B) ca. 70 m nach hinten
in parallelen Fahrspuren ab. Die Zo‐
nen beginnen am jeweiligen Außen‐
spiegel. Höhenmäßig wird ein Be‐
reich zwischen etwa 0,5 m und 2 m
über dem Boden abgedeckt.
Deaktivierung
Der Spurwechselassistent kann im Fahrzeugpersonalisierungsmenü im
Colour-Info-Display aktiviert und
deaktiviert werden.
Wählen Sie unter Einstellungen, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center (DIC) angezeigt.
Hinweis
Nach Verwendung muss das Sys‐
tem kalibriert werden. Für optimale
Fahrwerte möglichst bald auf einer
geraden Schnellstraße mit Objekten wie z. B. Leitplanken und anderen
Hindernissen am Fahrbahnrand fah‐
ren.

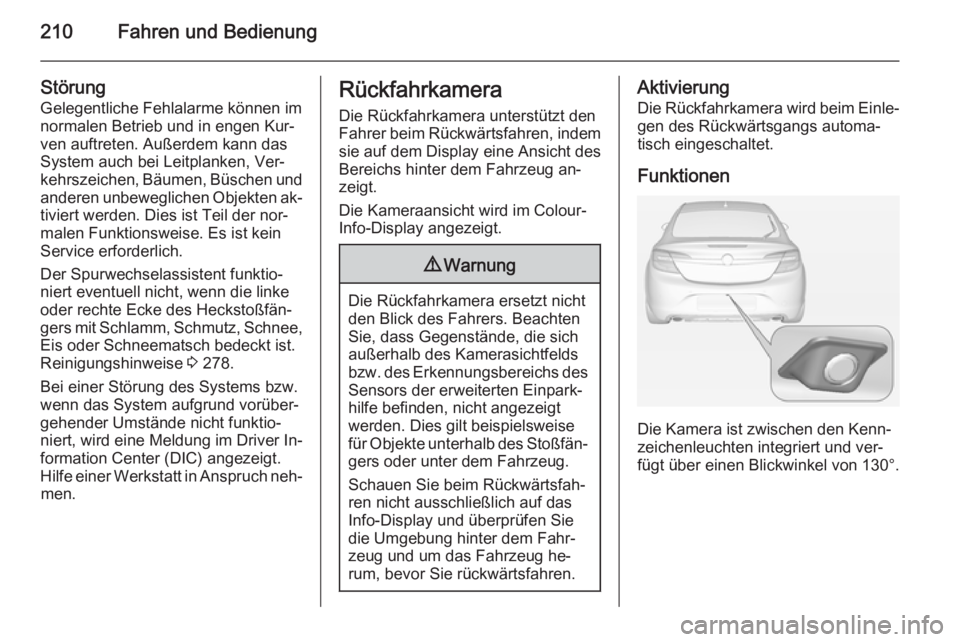

210Fahren und Bedienung
Störung
Gelegentliche Fehlalarme können im
normalen Betrieb und in engen Kur‐
ven auftreten. Außerdem kann das
System auch bei Leitplanken, Ver‐
kehrszeichen, Bäumen, Büschen und
anderen unbeweglichen Objekten ak‐ tiviert werden. Dies ist Teil der nor‐
malen Funktionsweise. Es ist kein
Service erforderlich.
Der Spurwechselassistent funktio‐
niert eventuell nicht, wenn die linke
oder rechte Ecke des Heckstoßfän‐
gers mit Schlamm, Schmutz, Schnee,
Eis oder Schneematsch bedeckt ist.
Reinigungshinweise 3 278.
Bei einer Störung des Systems bzw. wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver In‐
formation Center (DIC) angezeigt.
Hilfe einer Werkstatt in Anspruch neh‐ men.Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐ gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten integriert und ver‐
fügt über einen Blickwinkel von 130°.

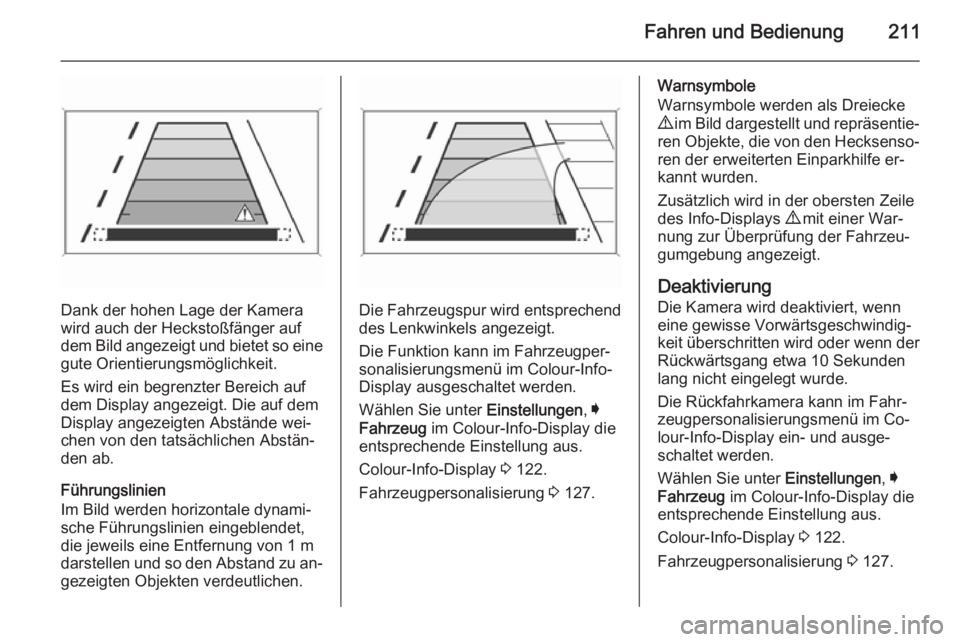

Fahren und Bedienung211
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Führungslinien
Im Bild werden horizontale dynami‐
sche Führungslinien eingeblendet,
die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.Die Fahrzeugspur wird entsprechend des Lenkwinkels angezeigt.
Die Funktion kann im Fahrzeugper‐ sonalisierungsmenü im Colour-Info-
Display ausgeschaltet werden.
Wählen Sie unter Einstellungen, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐
kannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer War‐
nung zur Überprüfung der Fahrzeu‐ gumgebung angezeigt.
Deaktivierung
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Rückfahrkamera kann im Fahr‐
zeugpersonalisierungsmenü im Co‐
lour-Info-Display ein- und ausge‐
schaltet werden.
Wählen Sie unter Einstellungen, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.

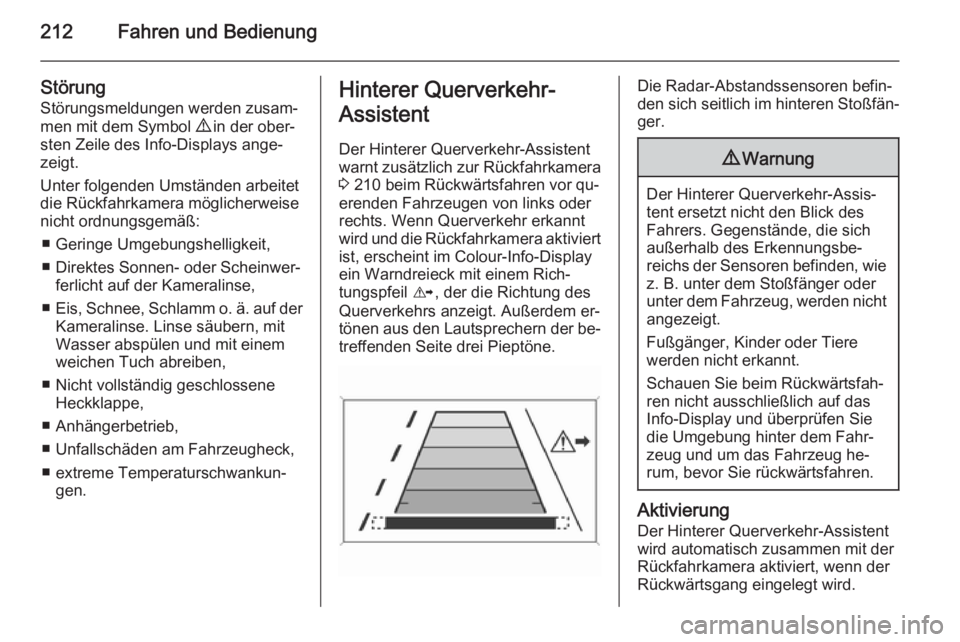

212Fahren und Bedienung
Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
■ Geringe Umgebungshelligkeit,
■ Direktes Sonnen- oder Scheinwer‐ ferlicht auf der Kameralinse,
■ Eis, Schnee, Schlamm o. ä. auf der
Kameralinse. Linse säubern, mit
Wasser abspülen und mit einem
weichen Tuch abreiben,
■ Nicht vollständig geschlossene Heckklappe,
■ Anhängerbetrieb,
■ Unfallschäden am Fahrzeugheck,
■ extreme Temperaturschwankun‐ gen.Hinterer Querverkehr-
Assistent
Der Hinterer Querverkehr-Assistent
warnt zusätzlich zur Rückfahrkamera
3 210 beim Rückwärtsfahren vor qu‐
erenden Fahrzeugen von links oder
rechts. Wenn Querverkehr erkannt
wird und die Rückfahrkamera aktiviert
ist, erscheint im Colour-Info-Display
ein Warndreieck mit einem Rich‐
tungspfeil K, der die Richtung des
Querverkehrs anzeigt. Außerdem er‐
tönen aus den Lautsprechern der be‐
treffenden Seite drei Pieptöne.Die Radar-Abstandssensoren befin‐
den sich seitlich im hinteren Stoßfän‐ ger.9 Warnung
Der Hinterer Querverkehr-Assis‐
tent ersetzt nicht den Blick des
Fahrers. Gegenstände, die sich
außerhalb des Erkennungsbe‐
reichs der Sensoren befinden, wie
z. B. unter dem Stoßfänger oder
unter dem Fahrzeug, werden nicht angezeigt.
Fußgänger, Kinder oder Tiere
werden nicht erkannt.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Aktivierung
Der Hinterer Querverkehr-Assistent
wird automatisch zusammen mit der
Rückfahrkamera aktiviert, wenn der
Rückwärtsgang eingelegt wird.

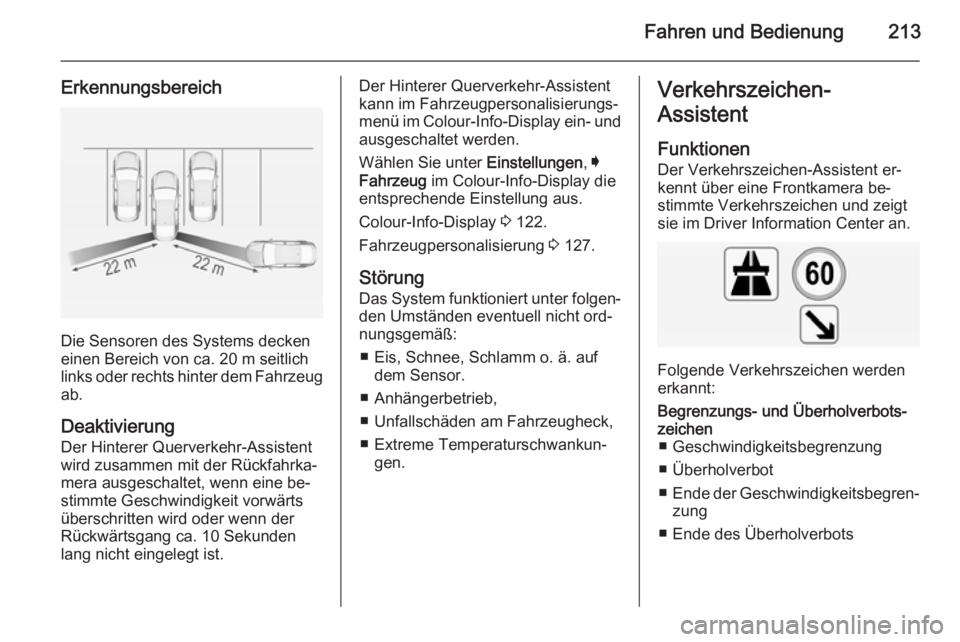

Fahren und Bedienung213
Erkennungsbereich
Die Sensoren des Systems decken
einen Bereich von ca. 20 m seitlich
links oder rechts hinter dem Fahrzeug ab.
Deaktivierung Der Hinterer Querverkehr-Assistent
wird zusammen mit der Rückfahrka‐
mera ausgeschaltet, wenn eine be‐
stimmte Geschwindigkeit vorwärts
überschritten wird oder wenn der
Rückwärtsgang ca. 10 Sekunden
lang nicht eingelegt ist.
Der Hinterer Querverkehr-Assistent
kann im Fahrzeugpersonalisierungs‐
menü im Colour-Info-Display ein- und
ausgeschaltet werden.
Wählen Sie unter Einstellungen, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Störung
Das System funktioniert unter folgen‐ den Umständen eventuell nicht ord‐
nungsgemäß:
■ Eis, Schnee, Schlamm o. ä. auf dem Sensor.
■ Anhängerbetrieb,
■ Unfallschäden am Fahrzeugheck,
■ Extreme Temperaturschwankun‐ gen.Verkehrszeichen-
Assistent
Funktionen Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Begrenzungs- und Überholverbots‐
zeichen ■ Geschwindigkeitsbegrenzung
■ Überholverbot
■ Ende der Geschwindigkeitsbegren‐
zung
■ Ende des Überholverbots

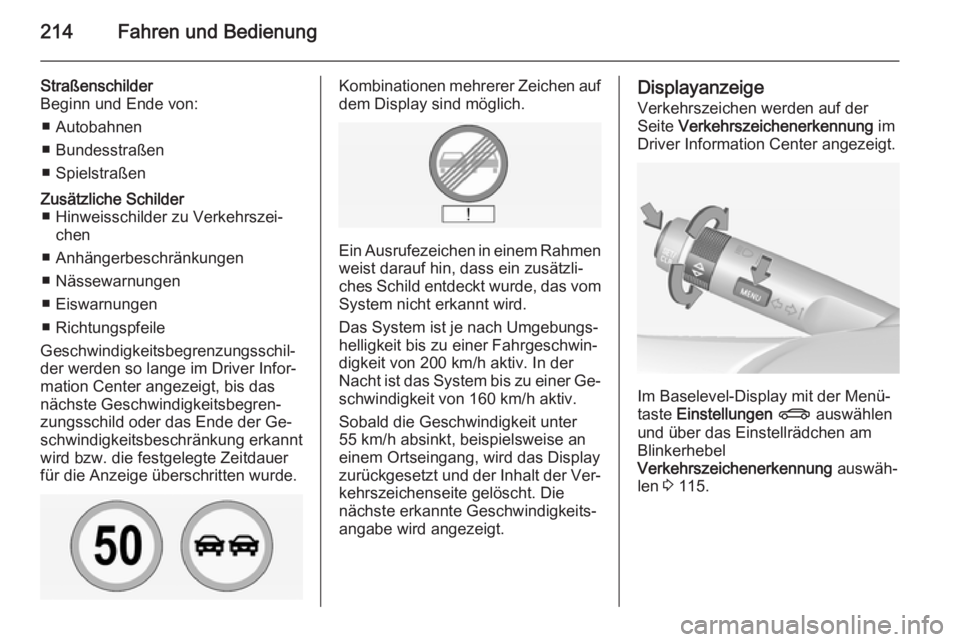

214Fahren und Bedienung
Straßenschilder
Beginn und Ende von:
■ Autobahnen
■ Bundesstraßen
■ SpielstraßenZusätzliche Schilder ■ Hinweisschilder zu Verkehrszei‐ chen
■ Anhängerbeschränkungen
■ Nässewarnungen
■ Eiswarnungen
■ Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐ der werden so lange im Driver Infor‐
mation Center angezeigt, bis das
nächste Geschwindigkeitsbegren‐
zungsschild oder das Ende der Ge‐
schwindigkeitsbeschränkung erkannt
wird bzw. die festgelegte Zeitdauer
für die Anzeige überschritten wurde.Kombinationen mehrerer Zeichen auf
dem Display sind möglich.
Ein Ausrufezeichen in einem Rahmen weist darauf hin, dass ein zusätzli‐
ches Schild entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐ digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐ schwindigkeit von 160 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, beispielsweise an
einem Ortseingang, wird das Display
zurückgesetzt und der Inhalt der Ver‐
kehrszeichenseite gelöscht. Die
nächste erkannte Geschwindigkeits‐
angabe wird angezeigt.
Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
Driver Information Center angezeigt.
Im Baselevel-Display mit der Menü‐
taste Einstellungen X auswählen
und über das Einstellrädchen am
Blinkerhebel
Verkehrszeichenerkennung auswäh‐
len 3 115.

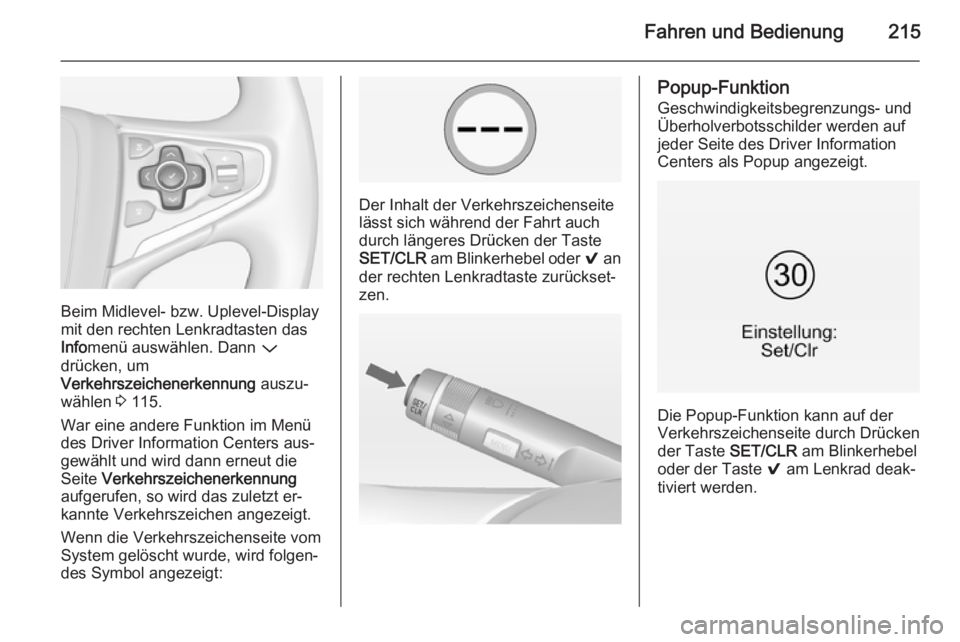

Fahren und Bedienung215
Beim Midlevel- bzw. Uplevel-Display
mit den rechten Lenkradtasten das
Info menü auswählen. Dann P
drücken, um
Verkehrszeichenerkennung auszu‐
wählen 3 115.
War eine andere Funktion im Menü
des Driver Information Centers aus‐
gewählt und wird dann erneut die Seite Verkehrszeichenerkennung
aufgerufen, so wird das zuletzt er‐
kannte Verkehrszeichen angezeigt.
Wenn die Verkehrszeichenseite vom
System gelöscht wurde, wird folgen‐
des Symbol angezeigt:
Der Inhalt der Verkehrszeichenseite
lässt sich während der Fahrt auch
durch längeres Drücken der Taste
SET/CLR am Blinkerhebel oder 9 an
der rechten Lenkradtaste zurückset‐
zen.
Popup-Funktion
Geschwindigkeitsbegrenzungs- und
Überholverbotsschilder werden auf
jeder Seite des Driver Information Centers als Popup angezeigt.
Die Popup-Funktion kann auf der
Verkehrszeichenseite durch Drücken
der Taste SET/CLR am Blinkerhebel
oder der Taste 9 am Lenkrad deak‐
tiviert werden.

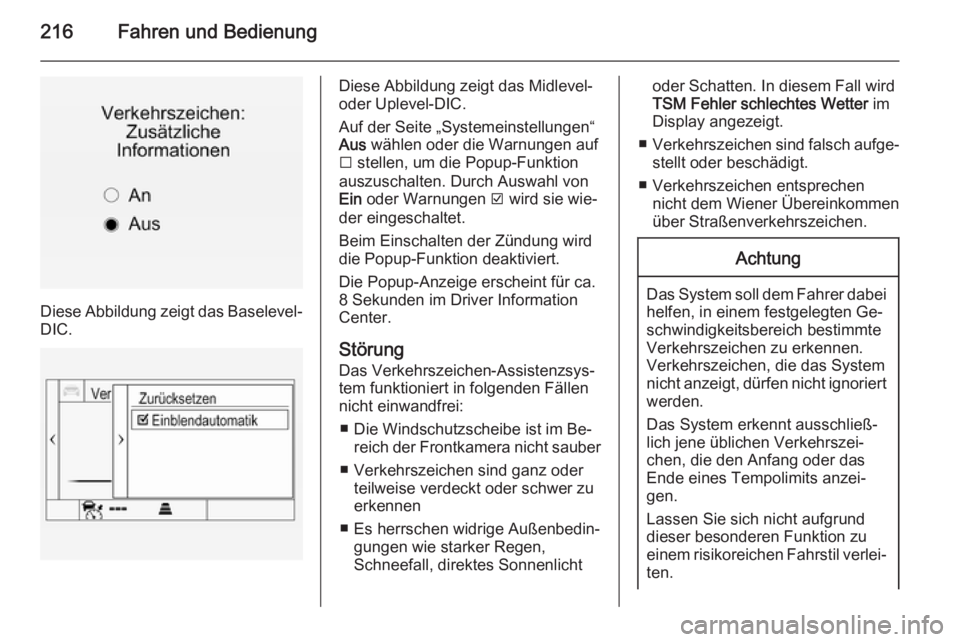

216Fahren und Bedienung
Diese Abbildung zeigt das Baselevel-DIC.
Diese Abbildung zeigt das Midlevel-
oder Uplevel-DIC.
Auf der Seite „Systemeinstellungen“
Aus wählen oder die Warnungen auf
I stellen, um die Popup-Funktion
auszuschalten. Durch Auswahl von
Ein oder Warnungen J wird sie wie‐
der eingeschaltet.
Beim Einschalten der Zündung wird
die Popup-Funktion deaktiviert.
Die Popup-Anzeige erscheint für ca.
8 Sekunden im Driver Information
Center.
Störung Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
nicht einwandfrei:
■ Die Windschutzscheibe ist im Be‐ reich der Frontkamera nicht sauber
■ Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer zu
erkennen
■ Es herrschen widrige Außenbedin‐ gungen wie starker Regen,
Schneefall, direktes Sonnenlichtoder Schatten. In diesem Fall wird
TSM Fehler schlechtes Wetter im
Display angezeigt.
■ Verkehrszeichen sind falsch aufge‐
stellt oder beschädigt.
■ Verkehrszeichen entsprechen nicht dem Wiener Übereinkommen
über Straßenverkehrszeichen.Achtung
Das System soll dem Fahrer dabei
helfen, in einem festgelegten Ge‐
schwindigkeitsbereich bestimmte
Verkehrszeichen zu erkennen.
Verkehrszeichen, die das System
nicht anzeigt, dürfen nicht ignoriert
werden.
Das System erkennt ausschließ‐ lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.

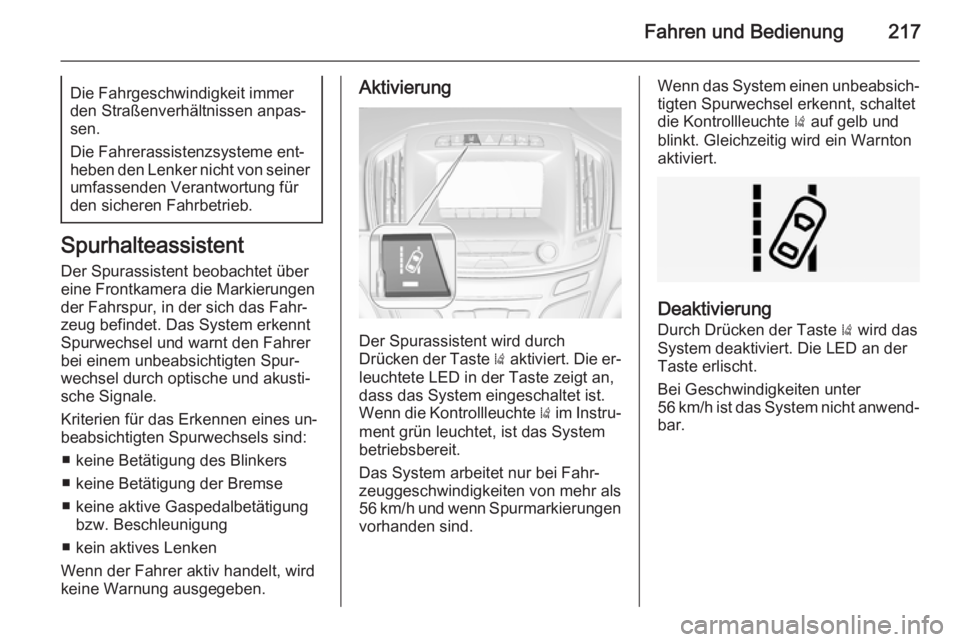

Fahren und Bedienung217Die Fahrgeschwindigkeit immerden Straßenverhältnissen anpas‐
sen.
Die Fahrerassistenzsysteme ent‐
heben den Lenker nicht von seiner umfassenden Verantwortung für
den sicheren Fahrbetrieb.
Spurhalteassistent
Der Spurassistent beobachtet über
eine Frontkamera die Markierungen
der Fahrspur, in der sich das Fahr‐
zeug befindet. Das System erkennt
Spurwechsel und warnt den Fahrer
bei einem unbeabsichtigten Spur‐
wechsel durch optische und akusti‐
sche Signale.
Kriterien für das Erkennen eines un‐
beabsichtigten Spurwechsels sind:
■ keine Betätigung des Blinkers
■ keine Betätigung der Bremse
■ keine aktive Gaspedalbetätigung bzw. Beschleunigung
■ kein aktives Lenken
Wenn der Fahrer aktiv handelt, wird
keine Warnung ausgegeben.
Aktivierung
Der Spurassistent wird durch
Drücken der Taste ) aktiviert. Die er‐
leuchtete LED in der Taste zeigt an,
dass das System eingeschaltet ist.
Wenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahr‐
zeuggeschwindigkeiten von mehr als
56 km/h und wenn Spurmarkierungen
vorhanden sind.
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton
aktiviert.
Deaktivierung
Durch Drücken der Taste ) wird das
System deaktiviert. Die LED an der
Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System nicht anwend‐ bar.

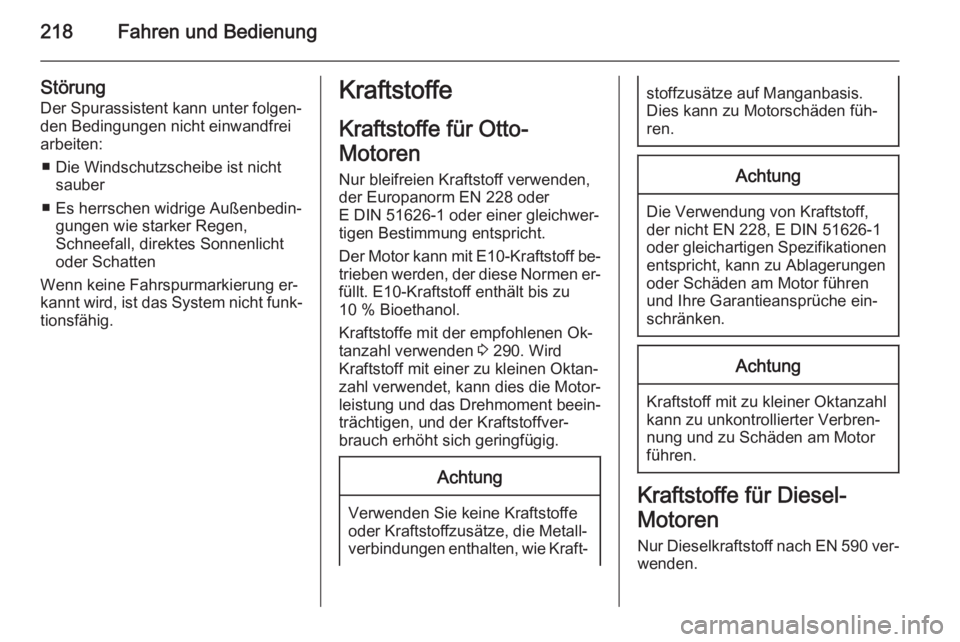

218Fahren und Bedienung
Störung
Der Spurassistent kann unter folgen‐
den Bedingungen nicht einwandfrei
arbeiten:
■ Die Windschutzscheibe ist nicht sauber
■ Es herrschen widrige Außenbedin‐ gungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten
Wenn keine Fahrspurmarkierung er‐
kannt wird, ist das System nicht funk‐
tionsfähig.Kraftstoffe
Kraftstoffe für Otto- Motoren Nur bleifreien Kraftstoff verwenden,der Europanorm EN 228 oder
E DIN 51626-1 oder einer gleichwer‐
tigen Bestimmung entspricht.
Der Motor kann mit E10-Kraftstoff be‐
trieben werden, der diese Normen er‐
füllt. E10-Kraftstoff enthält bis zu
10 % Bioethanol.
Kraftstoffe mit der empfohlenen Ok‐
tanzahl verwenden 3 290. Wird
Kraftstoff mit einer zu kleinen Oktan‐ zahl verwendet, kann dies die Motor‐
leistung und das Drehmoment beein‐ trächtigen, und der Kraftstoffver‐
brauch erhöht sich geringfügig.Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐
stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden füh‐
ren.Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228, E DIN 51626-1
oder gleichartigen Spezifikationen entspricht, kann zu Ablagerungen
oder Schäden am Motor führen
und Ihre Garantieansprüche ein‐
schränken.
Achtung
Kraftstoff mit zu kleiner Oktanzahl
kann zu unkontrollierter Verbren‐
nung und zu Schäden am Motor
führen.
Kraftstoffe für Diesel-
Motoren
Nur Dieselkraftstoff nach EN 590 ver‐
wenden.
