OPEL INSIGNIA 2014.5 Betriebsanleitung (in German)

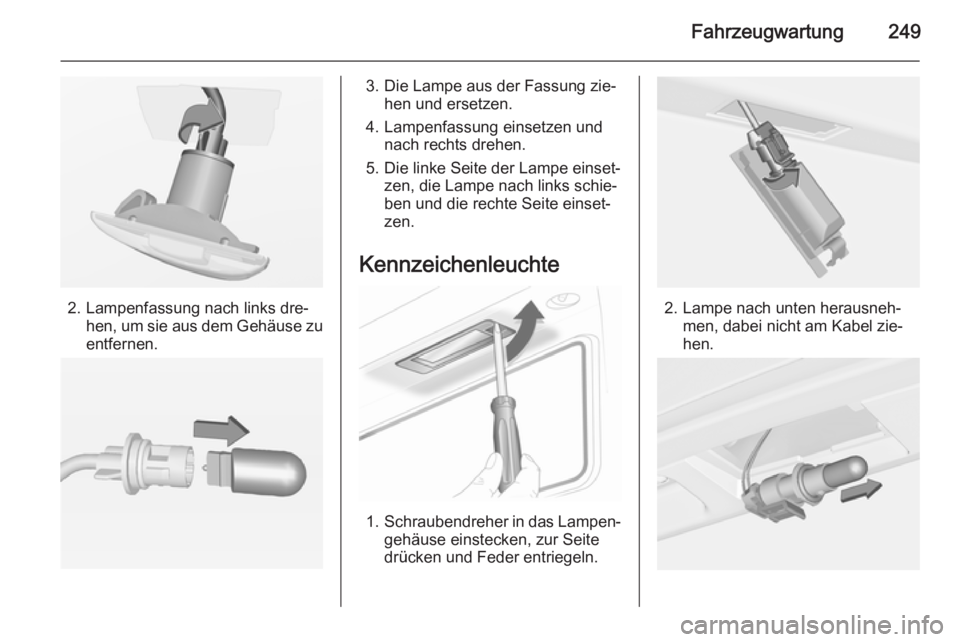

Fahrzeugwartung249
2. Lampenfassung nach links dre‐hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.
4. Lampenfassung einsetzen und nach rechts drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in das Lampen‐
gehäuse einstecken, zur Seite
drücken und Feder entriegeln.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel zie‐
hen.

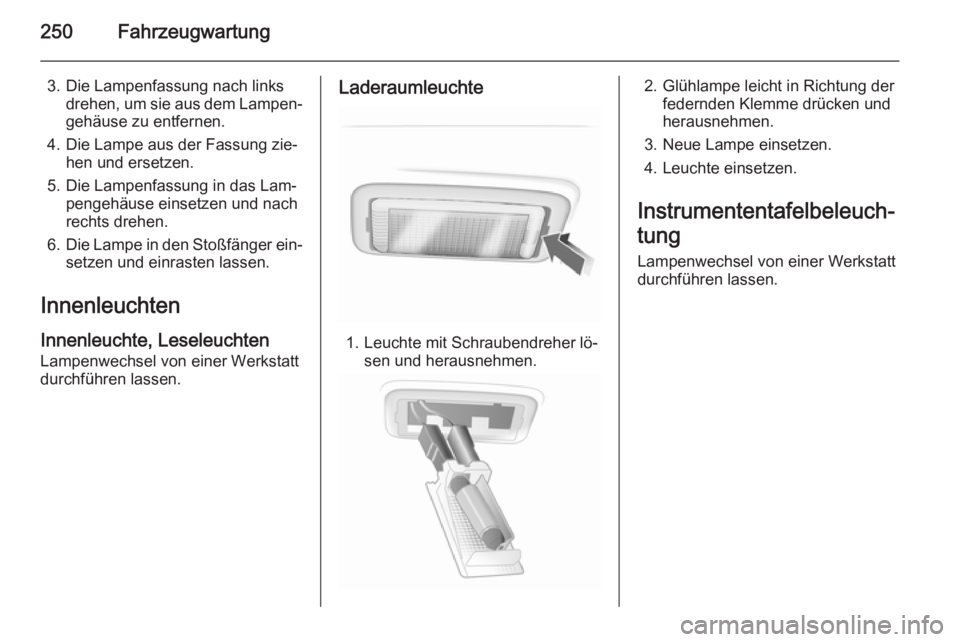

250Fahrzeugwartung
3. Die Lampenfassung nach linksdrehen, um sie aus dem Lampen‐
gehäuse zu entfernen.
4. Die Lampe aus der Fassung zie‐ hen und ersetzen.
5. Die Lampenfassung in das Lam‐ pengehäuse einsetzen und nach
rechts drehen.
6. Die Lampe in den Stoßfänger ein‐
setzen und einrasten lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.Laderaumleuchte
1. Leuchte mit Schraubendreher lö‐ sen und herausnehmen.
2. Glühlampe leicht in Richtung derfedernden Klemme drücken und
herausnehmen.
3. Neue Lampe einsetzen.
4. Leuchte einsetzen.
Instrumententafelbeleuch‐
tung Lampenwechsel von einer Werkstatt
durchführen lassen.

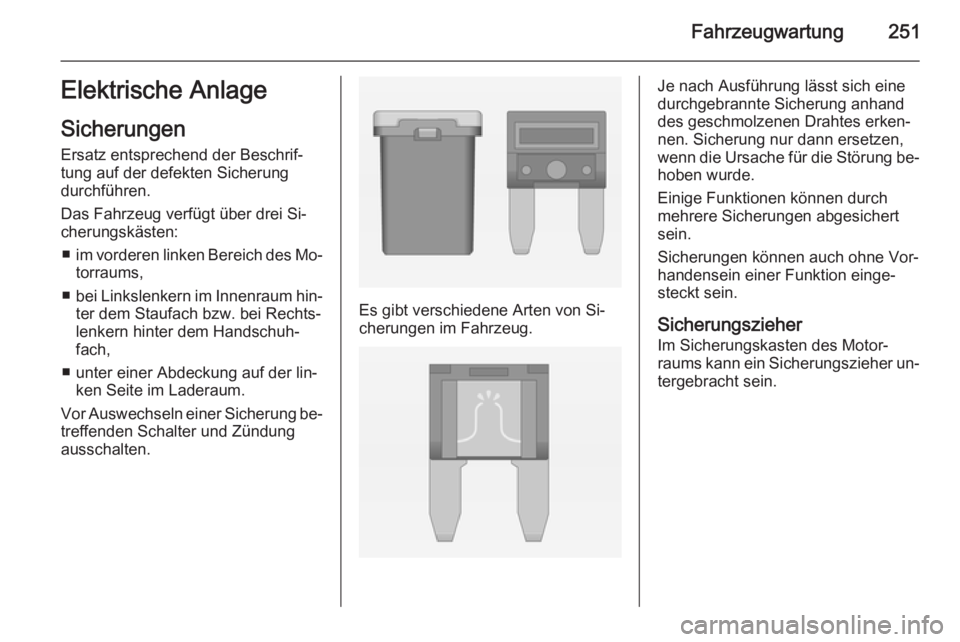

Fahrzeugwartung251Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
■ im vorderen linken Bereich des Mo‐
torraums,
■ bei Linkslenkern im Innenraum hin‐
ter dem Staufach bzw. bei Rechts‐
lenkern hinter dem Handschuh‐
fach,
■ unter einer Abdeckung auf der lin‐ ken Seite im Laderaum.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Es gibt verschiedene Arten von Si‐
cherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐ tergebracht sein.

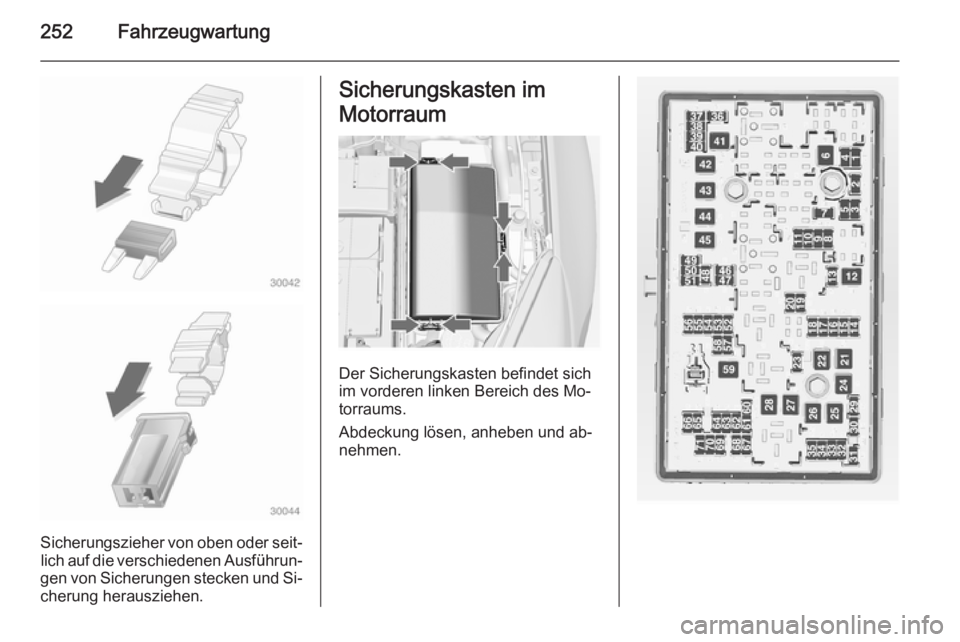

252Fahrzeugwartung
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Abdeckung lösen, anheben und ab‐
nehmen.

Fahrzeugwartung253
Nr.Stromkreis1Getriebesteuergerät2Motorsteuergerät3–4–5Zündung, Getriebesteuergerät,
Motorsteuergerät6Scheibenwischer7–8Kraftstoffeinspritzung, Zündan‐
lage9Kraftstoffeinspritzung, Zündan‐
lage10Motorsteuergerät11Lambdasonde12Anlasser13Sensor Drosselklappenheizung14Beleuchtung15HeckscheibenwischerNr.Stromkreis16Unterdruckpumpe, Luftmassen‐
messer, Sensor Wasser im
Kraftstoff, Gleichstromwandler17–18Adaptives Fahrlicht19Adaptives Fahrlicht20Kraftstoffpumpe21Elektrische Fensterbetätigung
hinten22ABS23Variable Lenkunterstützung24Elektrische Fensterbetätigung
vorn25Zubehörsteckdosen26ABS27Elektrische Parkbremse28Heckscheibenheizung29Linker elektrisch verstellbarer
SitzNr.Stromkreis30Rechter elektrisch verstellbarer
Sitz31Klimaanlage32Karosserieelektronikmodul33Vordersitzheizung34Schiebedach35Infotainment-System36–37Fernlicht rechts38Fernlicht links39–40–41Unterdruckpumpe42Kühlergebläse43Fahrzeugbatterie, Gleichstrom‐
wandler (nur bei Fahrzeugen mit Stopp-Start-System)44Scheinwerferwaschanlage

254Fahrzeugwartung
Nr.Stromkreis45Kühlergebläse46Klemme 87, Hauptrelais47Lambdasonde48Nebelscheinwerfer49Rechtes Abblendlicht50Linkes Abblendlicht51Hupe52Zündung53Zündung, Vordersitzbelüftung54Zündung55Elektrische Fensterbetätigung,
einklappbare Spiegel56Scheibenwaschanlage57–58–59Dieselkraftstoffheizung, Abgas‐
regelungNr.Stromkreis60Spiegelheizung61Spiegelheizung62–63Heckscheibensensor64Adaptives Fahrlicht65Hilfspumpe (nur bei Fahrzeugen
mit Stopp-Start-System)66Heckscheiben-Waschanlage67Steuergerät Kraftstoffsystem68–69Fahrzeugbatteriesensor70Regensensor71Fahrzeugbatteriesensor
Nach dem Wechsel fehlerhafter Si‐
cherungen Deckel des Sicherungs‐
kastens schließen und andrücken, bis
er einrastet.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Fach öffnen, Verschlusslaschen zu‐
sammendrücken, Fach hinunterklap‐
pen und herausnehmen.

Fahrzeugwartung255
In Rechtslenkern befindet sich der Si‐cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Hand‐
schuhfach öffnen und Abdeckung
entfernen.
Nr.Stromkreis1Infotainment System, Info
Display2Karosserieelektronikmodul3Karosserieelektronikmodul4Infotainment System, Info
Display5Infotainment System, Info
Display6Zigarettenanzünder7ZubehörsteckdoseNr.Stromkreis8Karosserieelektronikmodul9Karosserieelektronikmodul10Karosserieelektronikmodul11Innengebläse12–13–14Diagnosestecker15Airbag16Zentralverriegelung, Heck‐
klappe17Klimaanlage18Transportsicherung19Speicher20–21Instrument22Zündung23Karosserieelektronikmodul

256Fahrzeugwartung
Nr.Stromkreis24Karosserieelektronikmodul25–26Zubehörsteckdose Laderaum
Die elektrisch verstellbaren Sitze,
Nr. 12 und 13, haben einen Überlas‐
tungsschutz. Der Stromkreis wird
nach dem Abkühlen wieder geschlos‐ sen.
Sicherungskasten im
Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung. Abdeckung ent‐ fernen.Nr.Stromkreis1Zentralverriegelung, elektrische
Heckklappe2Anhängermodul3–4–5Anhängersteckdose6Lenkradheizung7–8Anhängersteckdose9Schiebedach10Zentralverriegelung, Heck‐
klappe11–12–13–14–15Elektrische Heckklappeverrie‐
gelung

Fahrzeugwartung257
Nr.Stromkreis16Klimaanlage17–18–19Sensor Seitenhindernisse20Sensor Seitenhindernisse,
Vordersitzbelüftung21Aktive Dämpferregelung, Fern‐
lichtassistent, Geschwindig‐
keitsregler, Verkehrszeichen-
Assistent, Spurhalteassistent,
Anhängermodul22Diebstahlwarnanlage23Allradantrieb, Diebstahlwarnan‐
lage24–25–26–27–28–Nr.Stromkreis29Anhängermodul, Transportsi‐
cherung30Sensor Seitenhindernisse31–32–33–34Schiebedach35–36–37–Wagenwerkzeug
Fahrzeuge mit
Reifenreparaturset
Das Wagenwerkzeug und die Ab‐
schleppöse befinden sich zusammen mit dem Reifenreparaturset in einem
Werkzeugkasten unter der Abde‐
ckung des Laderaumbodens.

258Fahrzeugwartung
Fahrzeuge mit Reserverad
Der Wagenheber inkl. Radschlüssel,
das Wagenwerkzeug, der Verlänge‐ rungsbolzen zur Befestigung des
schadhaften Rades und die Ab‐
schleppöse befinden sich im Werk‐
zeugkasten, welcher unterhalb des
Reserverads im Laderaum verstaut
ist. Reserverad 3 270.
Räder und Reifen
Reifenzustand, FelgenzustandÜber Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐ gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐ cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 305.Schrägheck (5-türig), Limousine (4-
türig), Sports Tourer
Reifen der Größe 205/60 R 16 und
235/45 R 18 nur als Winterreifen ver‐
wenden.
Reifenbezeichnungen
z. B. 215/60 R 16 95 H215=Reifenbreite in mm60=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlat16=Felgendurchmesser in Zoll95=Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH=Geschwindigkeits-Kenn‐
buchstabe
Geschwindigkeits-Kennbuchstabe:
Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/hV=bis 240 km/hW=bis 270 km/h
