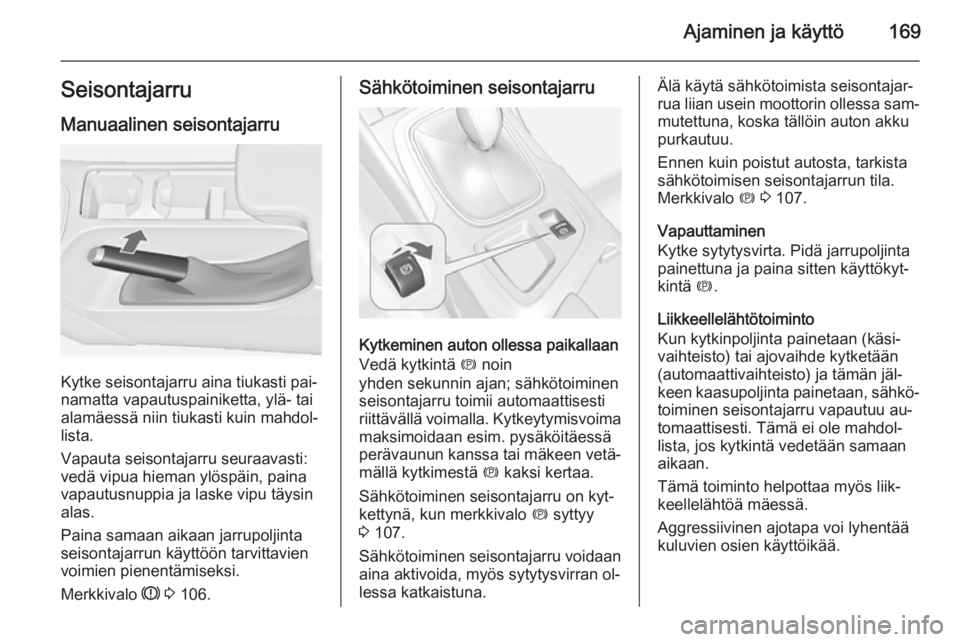

Ajaminen ja käyttö169SeisontajarruManuaalinen seisontajarru
Kytke seisontajarru aina tiukasti pai‐
namatta vapautuspainiketta, ylä- tai alamäessä niin tiukasti kuin mahdol‐
lista.
Vapauta seisontajarru seuraavasti:
vedä vipua hieman ylöspäin, paina
vapautusnuppia ja laske vipu täysin
alas.
Paina samaan aikaan jarrupoljinta
seisontajarrun käyttöön tarvittavien
voimien pienentämiseksi.
Merkkivalo R 3 106.
Sähkötoiminen seisontajarru
Kytkeminen auton ollessa paikallaan
Vedä kytkintä m noin
yhden sekunnin ajan; sähkötoiminen
seisontajarru toimii automaattisesti
riittävällä voimalla. Kytkeytymisvoima maksimoidaan esim. pysäköitäessä
perävaunun kanssa tai mäkeen vetä‐
mällä kytkimestä m kaksi kertaa.
Sähkötoiminen seisontajarru on kyt‐
kettynä, kun merkkivalo m syttyy
3 107.
Sähkötoiminen seisontajarru voidaan
aina aktivoida, myös sytytysvirran ol‐
lessa katkaistuna.
Älä käytä sähkötoimista seisontajar‐
rua liian usein moottorin ollessa sam‐
mutettuna, koska tällöin auton akku
purkautuu.
Ennen kuin poistut autosta, tarkista
sähkötoimisen seisontajarrun tila.
Merkkivalo m 3 107.
Vapauttaminen
Kytke sytytysvirta. Pidä jarrupoljinta
painettuna ja paina sitten käyttökyt‐
kintä m.
Liikkeellelähtötoiminto
Kun kytkinpoljinta painetaan (käsi‐
vaihteisto) tai ajovaihde kytketään
(automaattivaihteisto) ja tämän jäl‐
keen kaasupoljinta painetaan, sähkö‐ toiminen seisontajarru vapautuu au‐
tomaattisesti. Tämä ei ole mahdol‐
lista, jos kytkintä vedetään samaan
aikaan.
Tämä toiminto helpottaa myös liik‐
keellelähtöä mäessä.
Aggressiivinen ajotapa voi lyhentää
kuluvien osien käyttöikää.

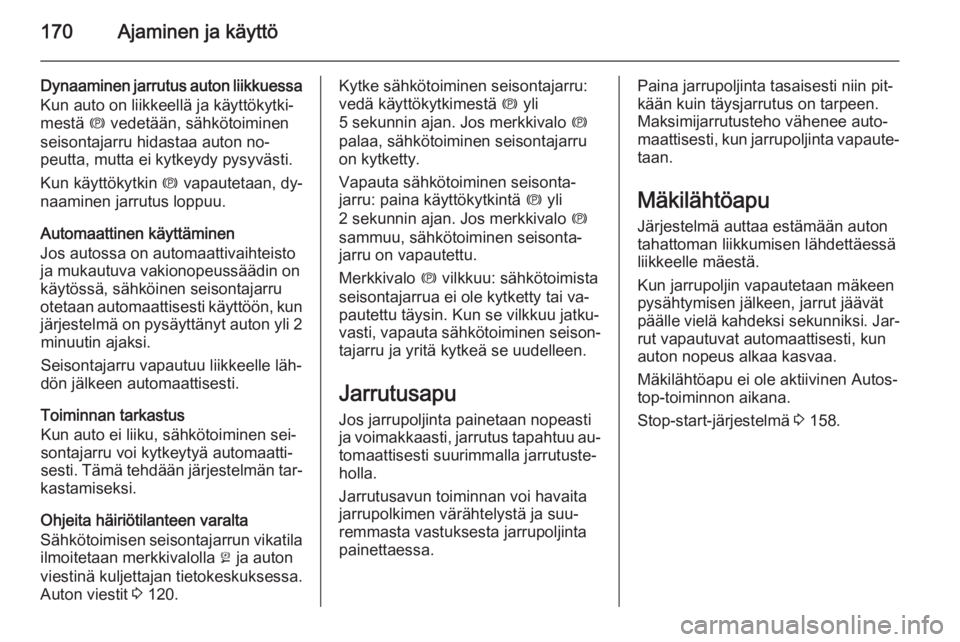

170Ajaminen ja käyttö
Dynaaminen jarrutus auton liikkuessaKun auto on liikkeellä ja käyttökytki‐
mestä m vedetään, sähkötoiminen
seisontajarru hidastaa auton no‐
peutta, mutta ei kytkeydy pysyvästi.
Kun käyttökytkin m vapautetaan, dy‐
naaminen jarrutus loppuu.
Automaattinen käyttäminen
Jos autossa on automaattivaihteisto
ja mukautuva vakionopeussäädin on
käytössä, sähköinen seisontajarru
otetaan automaattisesti käyttöön, kun
järjestelmä on pysäyttänyt auton yli 2 minuutin ajaksi.
Seisontajarru vapautuu liikkeelle läh‐
dön jälkeen automaattisesti.
Toiminnan tarkastus
Kun auto ei liiku, sähkötoiminen sei‐ sontajarru voi kytkeytyä automaatti‐
sesti. Tämä tehdään järjestelmän tar‐
kastamiseksi.
Ohjeita häiriötilanteen varalta
Sähkötoimisen seisontajarrun vikatila ilmoitetaan merkkivalolla j ja auton
viestinä kuljettajan tietokeskuksessa.
Auton viestit 3 120.Kytke sähkötoiminen seisontajarru:
vedä käyttökytkimestä m yli
5 sekunnin ajan. Jos merkkivalo m
palaa, sähkötoiminen seisontajarru on kytketty.
Vapauta sähkötoiminen seisonta‐
jarru: paina käyttökytkintä m yli
2 sekunnin ajan. Jos merkkivalo m
sammuu, sähkötoiminen seisonta‐
jarru on vapautettu.
Merkkivalo m vilkkuu: sähkötoimista
seisontajarrua ei ole kytketty tai va‐
pautettu täysin. Kun se vilkkuu jatku‐ vasti, vapauta sähkötoiminen seison‐
tajarru ja yritä kytkeä se uudelleen.
Jarrutusapu Jos jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutus tapahtuu au‐ tomaattisesti suurimmalla jarrutuste‐
holla.
Jarrutusavun toiminnan voi havaita
jarrupolkimen värähtelystä ja suu‐
remmasta vastuksesta jarrupoljinta
painettaessa.Paina jarrupoljinta tasaisesti niin pit‐ kään kuin täysjarrutus on tarpeen.
Maksimijarrutusteho vähenee auto‐
maattisesti, kun jarrupoljinta vapaute‐
taan.
Mäkilähtöapu Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.
Kun jarrupoljin vapautetaan mäkeen pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi. Jar‐
rut vapautuvat automaattisesti, kun
auton nopeus alkaa kasvaa.
Mäkilähtöapu ei ole aktiivinen Autos‐
top-toiminnon aikana.
Stop-start-järjestelmä 3 158.

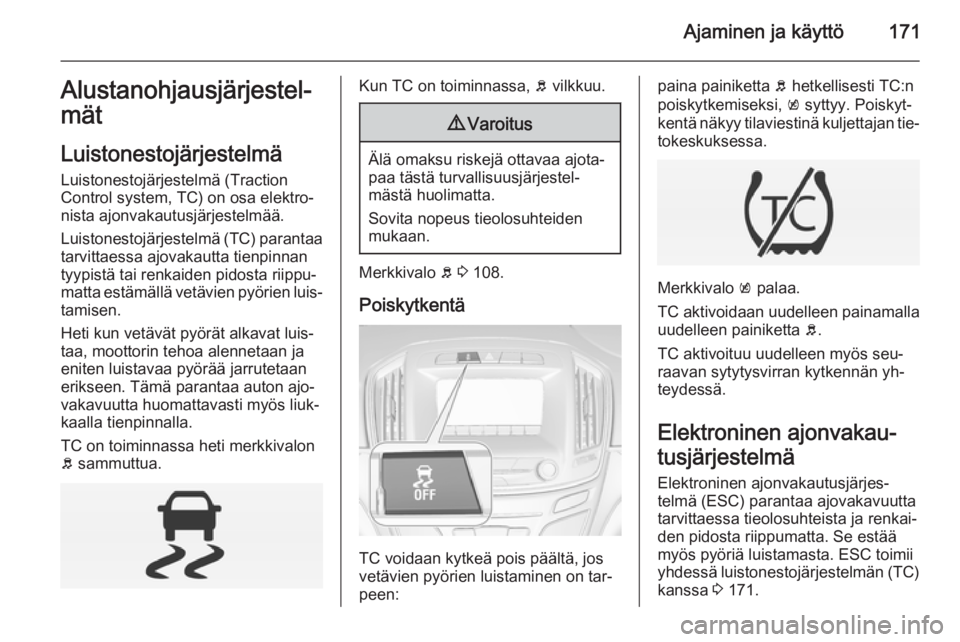

Ajaminen ja käyttö171Alustanohjausjärjestel‐
mät
Luistonestojärjestelmä
Luistonestojärjestelmä (Traction
Control system, TC) on osa elektro‐
nista ajonvakautusjärjestelmää.
Luistonestojärjestelmä (TC) parantaa
tarvittaessa ajovakautta tienpinnan
tyypistä tai renkaiden pidosta riippu‐
matta estämällä vetävien pyörien luis‐
tamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton ajo‐
vakavuutta huomattavasti myös liuk‐
kaalla tienpinnalla.
TC on toiminnassa heti merkkivalon
b sammuttua.Kun TC on toiminnassa, b vilkkuu.9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 108.
Poiskytkentä
TC voidaan kytkeä pois päältä, jos
vetävien pyörien luistaminen on tar‐
peen:
paina painiketta b hetkellisesti TC:n
poiskytkemiseksi, k syttyy. Poiskyt‐
kentä näkyy tilaviestinä kuljettajan tie‐
tokeskuksessa.
Merkkivalo k palaa.
TC aktivoidaan uudelleen painamalla
uudelleen painiketta b.
TC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Elektroninen ajonvakau‐
tusjärjestelmä
Elektroninen ajonvakautusjärjes‐
telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta. Se estää
myös pyöriä luistamasta. ESC toimii
yhdessä luistonestojärjestelmän (TC)
kanssa 3 171.

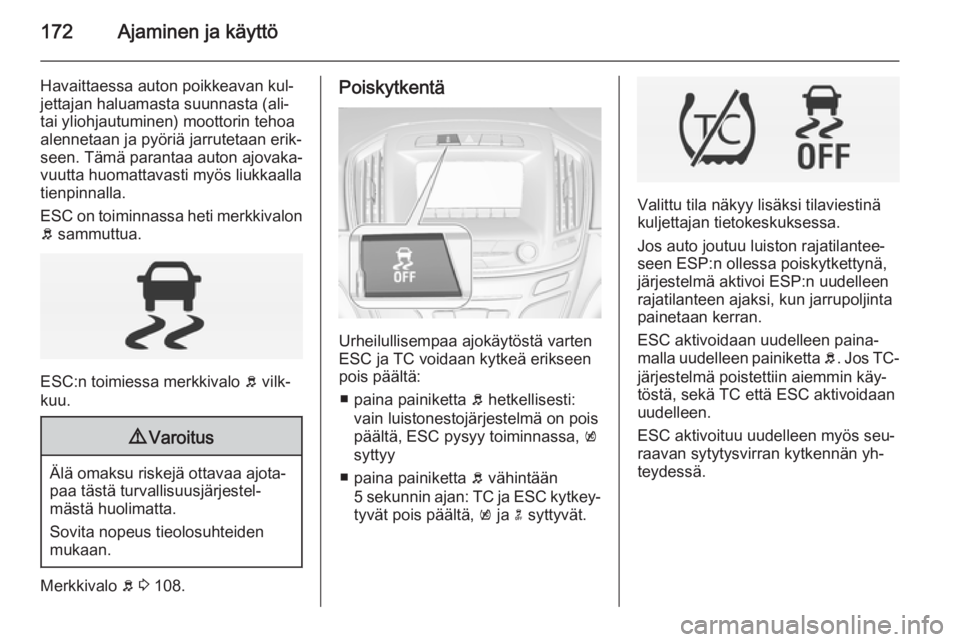

172Ajaminen ja käyttö
Havaittaessa auton poikkeavan kul‐
jettajan haluamasta suunnasta (ali-
tai yliohjautuminen) moottorin tehoa
alennetaan ja pyöriä jarrutetaan erik‐
seen. Tämä parantaa auton ajovaka‐
vuutta huomattavasti myös liukkaalla
tienpinnalla.
ESC on toiminnassa heti merkkivalon b sammuttua.
ESC:n toimiessa merkkivalo b vilk‐
kuu.
9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 108.
Poiskytkentä
Urheilullisempaa ajokäytöstä varten
ESC ja TC voidaan kytkeä erikseen
pois päältä:
■ paina painiketta b hetkellisesti:
vain luistonestojärjestelmä on pois päältä, ESC pysyy toiminnassa, k
syttyy
■ paina painiketta b vähintään
5 sekunnin ajan: TC ja ESC kytkey‐ tyvät pois päältä, k ja n syttyvät.
Valittu tila näkyy lisäksi tilaviestinä
kuljettajan tietokeskuksessa.
Jos auto joutuu luiston rajatilantee‐
seen ESP:n ollessa poiskytkettynä,
järjestelmä aktivoi ESP:n uudelleen
rajatilanteen ajaksi, kun jarrupoljinta
painetaan kerran.
ESC aktivoidaan uudelleen paina‐
malla uudelleen painiketta b. Jos TC-
järjestelmä poistettiin aiemmin käy‐ töstä, sekä TC että ESC aktivoidaan
uudelleen.
ESC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.

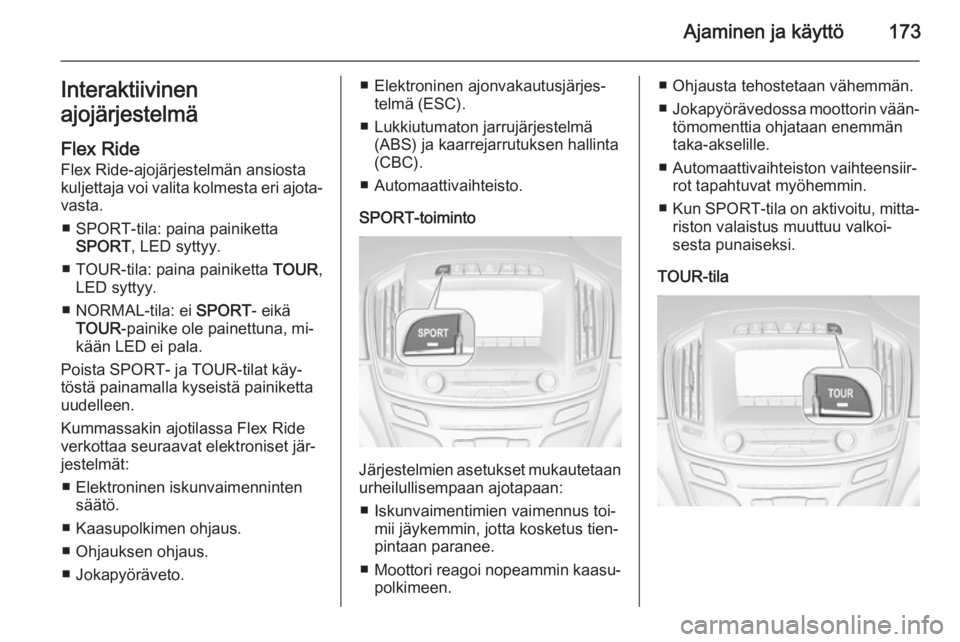

Ajaminen ja käyttö173Interaktiivinen
ajojärjestelmä
Flex Ride
Flex Ride-ajojärjestelmän ansiosta kuljettaja voi valita kolmesta eri ajota‐
vasta.
■ SPORT-tila: paina painiketta SPORT , LED syttyy.
■ TOUR-tila: paina painiketta TOUR,
LED syttyy.
■ NORMAL-tila: ei SPORT- eikä
TOUR -painike ole painettuna, mi‐
kään LED ei pala.
Poista SPORT- ja TOUR-tilat käy‐
töstä painamalla kyseistä painiketta uudelleen.
Kummassakin ajotilassa Flex Ride
verkottaa seuraavat elektroniset jär‐
jestelmät:
■ Elektroninen iskunvaimenninten säätö.
■ Kaasupolkimen ohjaus.
■ Ohjauksen ohjaus.
■ Jokapyöräveto.■ Elektroninen ajonvakautusjärjes‐ telmä (ESC).
■ Lukkiutumaton jarrujärjestelmä (ABS) ja kaarrejarrutuksen hallinta
(CBC).
■ Automaattivaihteisto.
SPORT-toiminto
Järjestelmien asetukset mukautetaan urheilullisempaan ajotapaan:
■ Iskunvaimentimien vaimennus toi‐ mii jäykemmin, jotta kosketus tien‐
pintaan paranee.
■ Moottori reagoi nopeammin kaasu‐
polkimeen.
■ Ohjausta tehostetaan vähemmän.
■ Jokapyörävedossa moottorin vään‐
tömomenttia ohjataan enemmän
taka-akselille.
■ Automaattivaihteiston vaihteensiir‐ rot tapahtuvat myöhemmin.
■ Kun SPORT -tila on aktivoitu, mitta‐
riston valaistus muuttuu valkoi‐
sesta punaiseksi.
TOUR-tila

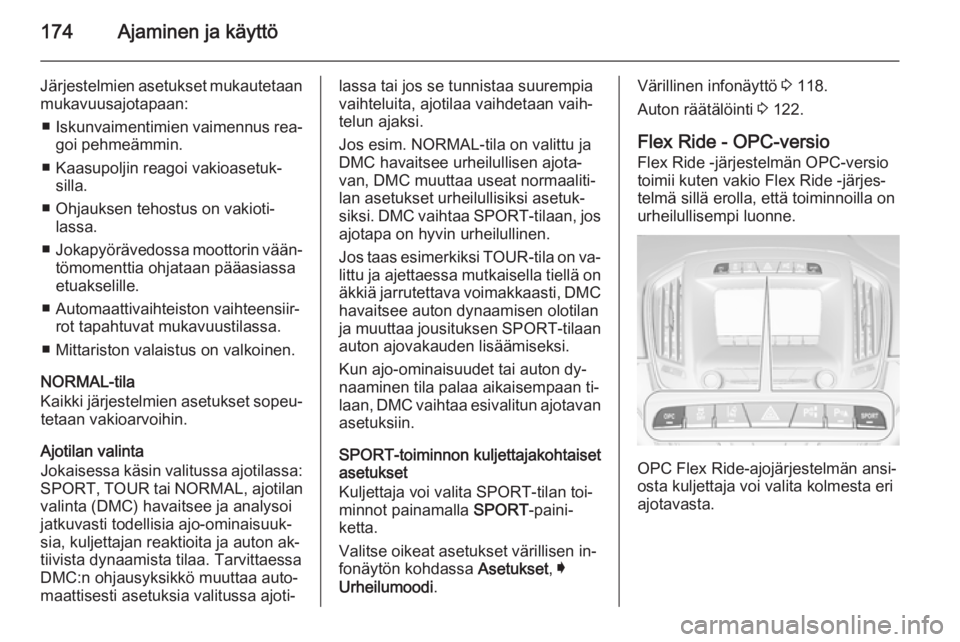

174Ajaminen ja käyttö
Järjestelmien asetukset mukautetaanmukavuusajotapaan:
■ Iskunvaimentimien vaimennus rea‐
goi pehmeämmin.
■ Kaasupoljin reagoi vakioasetuk‐ silla.
■ Ohjauksen tehostus on vakioti‐ lassa.
■ Jokapyörävedossa moottorin vään‐
tömomenttia ohjataan pääasiassa
etuakselille.
■ Automaattivaihteiston vaihteensiir‐ rot tapahtuvat mukavuustilassa.
■ Mittariston valaistus on valkoinen.
NORMAL-tila
Kaikki järjestelmien asetukset sopeu‐ tetaan vakioarvoihin.
Ajotilan valinta
Jokaisessa käsin valitussa ajotilassa:
SPORT, TOUR tai NORMAL, ajotilan
valinta (DMC) havaitsee ja analysoi
jatkuvasti todellisia ajo-ominaisuuk‐
sia, kuljettajan reaktioita ja auton ak‐
tiivista dynaamista tilaa. Tarvittaessa
DMC:n ohjausyksikkö muuttaa auto‐
maattisesti asetuksia valitussa ajoti‐lassa tai jos se tunnistaa suurempia
vaihteluita, ajotilaa vaihdetaan vaih‐
telun ajaksi.
Jos esim. NORMAL-tila on valittu ja
DMC havaitsee urheilullisen ajota‐
van, DMC muuttaa useat normaaliti‐
lan asetukset urheilullisiksi asetuk‐
siksi. DMC vaihtaa SPORT-tilaan, jos
ajotapa on hyvin urheilullinen.
Jos taas esimerkiksi TOUR-tila on va‐
littu ja ajettaessa mutkaisella tiellä on
äkkiä jarrutettava voimakkaasti, DMC
havaitsee auton dynaamisen olotilan
ja muuttaa jousituksen SPORT-tilaan
auton ajovakauden lisäämiseksi.
Kun ajo-ominaisuudet tai auton dy‐
naaminen tila palaa aikaisempaan ti‐
laan, DMC vaihtaa esivalitun ajotavan asetuksiin.
SPORT-toiminnon kuljettajakohtaiset
asetukset
Kuljettaja voi valita SPORT-tilan toi‐
minnot painamalla SPORT-paini‐
ketta.
Valitse oikeat asetukset värillisen in‐
fonäytön kohdassa Asetukset, I
Urheilumoodi .Värillinen infonäyttö 3 118.
Auton räätälöinti 3 122.
Flex Ride - OPC-versio Flex Ride -järjestelmän OPC-versio
toimii kuten vakio Flex Ride -järjes‐
telmä sillä erolla, että toiminnoilla on
urheilullisempi luonne.
OPC Flex Ride-ajojärjestelmän ansi‐
osta kuljettaja voi valita kolmesta eri
ajotavasta.

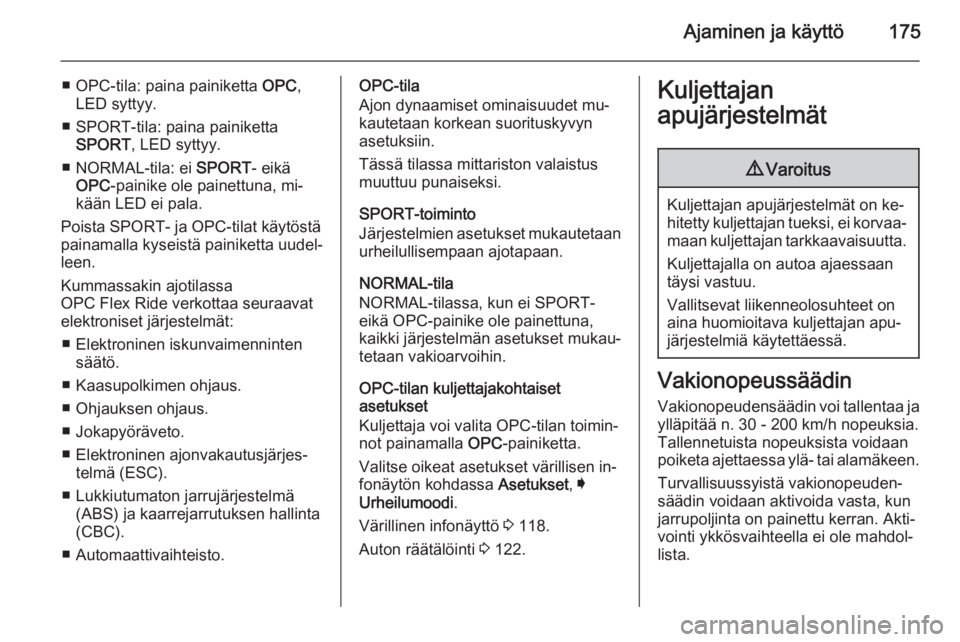

Ajaminen ja käyttö175
■ OPC-tila: paina painiketta OPC,
LED syttyy.
■ SPORT-tila: paina painiketta SPORT , LED syttyy.
■ NORMAL-tila: ei SPORT- eikä
OPC -painike ole painettuna, mi‐
kään LED ei pala.
Poista SPORT- ja OPC-tilat käytöstä
painamalla kyseistä painiketta uudel‐
leen.
Kummassakin ajotilassa
OPC Flex Ride verkottaa seuraavat
elektroniset järjestelmät:
■ Elektroninen iskunvaimenninten säätö.
■ Kaasupolkimen ohjaus.
■ Ohjauksen ohjaus.
■ Jokapyöräveto.
■ Elektroninen ajonvakautusjärjes‐ telmä (ESC).
■ Lukkiutumaton jarrujärjestelmä (ABS) ja kaarrejarrutuksen hallinta
(CBC).
■ Automaattivaihteisto.OPC-tila
Ajon dynaamiset ominaisuudet mu‐
kautetaan korkean suorituskyvyn
asetuksiin.
Tässä tilassa mittariston valaistus
muuttuu punaiseksi.
SPORT-toiminto
Järjestelmien asetukset mukautetaan urheilullisempaan ajotapaan.
NORMAL-tila
NORMAL-tilassa, kun ei SPORT-
eikä OPC-painike ole painettuna,
kaikki järjestelmän asetukset mukau‐
tetaan vakioarvoihin.
OPC-tilan kuljettajakohtaiset
asetukset
Kuljettaja voi valita OPC-tilan toimin‐
not painamalla OPC-painiketta.
Valitse oikeat asetukset värillisen in‐
fonäytön kohdassa Asetukset, I
Urheilumoodi .
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 122.Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on ke‐
hitetty kuljettajan tueksi, ei korvaa‐
maan kuljettajan tarkkaavaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan apu‐
järjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeudensäädin voi tallentaa ja
ylläpitää n. 30 - 200 km/h nopeuksia.
Tallennetuista nopeuksista voidaan
poiketa ajettaessa ylä- tai alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta, kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.

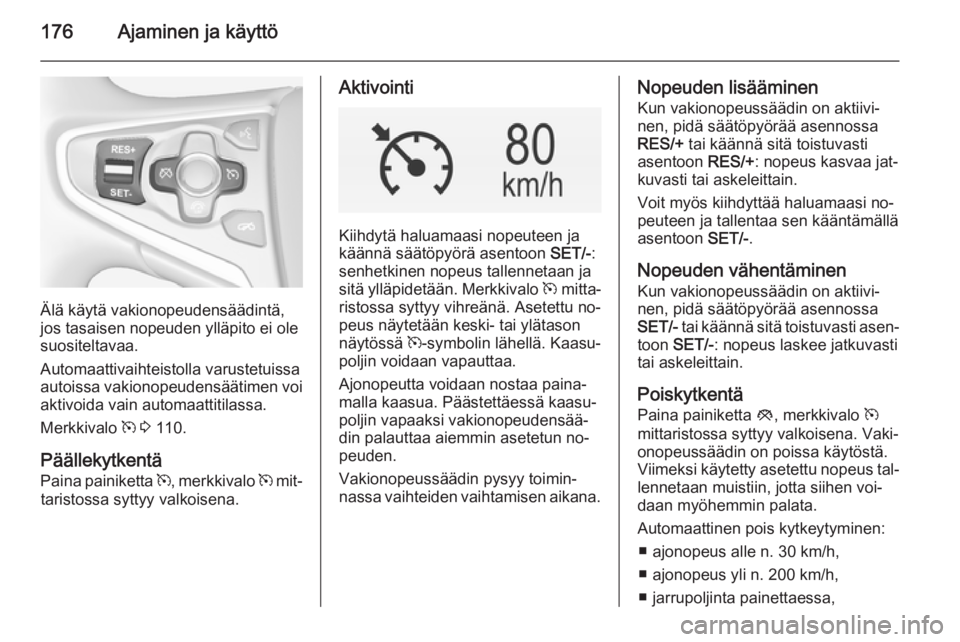

176Ajaminen ja käyttö
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole
suositeltavaa.
Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi aktivoida vain automaattitilassa.
Merkkivalo m 3 110.
Päällekytkentä
Paina painiketta m, merkkivalo m mit‐
taristossa syttyy valkoisena.
Aktivointi
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-:
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Asetettu no‐ peus näytetään keski- tai ylätason
näytössä m-symbolin lähellä. Kaasu‐
poljin voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun no‐
peuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.
Nopeuden lisääminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa jat‐
kuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi no‐
peuteen ja tallentaa sen kääntämällä
asentoon SET/-.
Nopeuden vähentäminen Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.
Poiskytkentä
Paina painiketta y, merkkivalo m
mittaristossa syttyy valkoisena. Vaki‐
onopeussäädin on poissa käytöstä.
Viimeksi käytetty asetettu nopeus tal‐ lennetaan muistiin, jotta siihen voi‐
daan myöhemmin palata.
Automaattinen pois kytkeytyminen: ■ ajonopeus alle n. 30 km/h,
■ ajonopeus yli n. 200 km/h,
■ jarrupoljinta painettaessa,

Ajaminen ja käyttö177
■ kytkinpoljinta painettaessa muuta‐man sekunnin ajan,
■ valintavipu on asennossa N,
■ moottorin kierrosluku hyvin alhai‐ nen,
■ luistonestojärjestelmä tai elektroni‐ nen ajonvakautusjärjestelmä toimii,
■ etutörmäyksen varoitus on lauen‐ nut.
Palaaminen tallennettuun
nopeuteen
Käännä säätöpyörää kohti RES/+ yli
30 km/h nopeudella. Tallennettu no‐
peus otetaan käyttöön.
Poiskytkentä Paina painiketta m, merkkivalo m mit‐
taristossa sammuu. Tallennettu no‐
peus poistetaan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐ ran kytkeminen pois päältä kytkee
myös vakionopeussäätimen pois
päältä ja poistaa tallennetun nopeu‐
den.Nopeusrajoitin
Nopeusrajoitin estää autoa ylittä‐
mästä esiasetettua maksiminopeutta.
Maksiminopeudeksi voidaan asettaa
yli 25 km/h nopeus.
Kuljettaja voi kiihdyttää vain esiase‐
tettuun nopeuteen asti. Rajoitetusta
nopeudesta saatetaan poiketa ajet‐
taessa alamäkeen.
Asetettu nopeusrajoitus näkyy myös
kuljettajan tietokeskuksessa järjestel‐
män ollessa aktiivinen.
AktivointiPaina painiketta L. Mittariston merk‐
kivalo L palaa valkoisena. Jos vaki‐
onopeussäädin tai mukautuva vaki‐
onopeussäädin on aktivoitu aiemmin, se kytkeytyy pois päältä, kun nopeus‐
rajoitin aktivoidaan ja merkkivalo m
sammuu.
Nopeusrajoituksen asetus Pidä nopeusrajoittimen ollessa aktii‐
vinen säätöpyörää asennossa
RES/+ tai käännä se toistuvasti asen‐
toon RES/+ , kunnes haluttu maksimi‐
nopeus näkyy kuljettajan tietokeskuk‐
sessa.
Vaihtoehtoisesti kiihdytä haluamaasi
nopeuteen ja käännä säätöpyörä het‐
kellisesti asentoon SET/-: nykyinen
nopeus tallennetaan maksiminopeu‐ deksi. Nopeusrajoitus näkyy kuljetta‐
jan tietokeskuksessa.

178Ajaminen ja käyttö
Mittariston merkkivalo L palaa vih‐
reänä.
Nopeusrajoituksen
muuttaminen Käännä nopeusrajoittimen ollessa
aktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen
Hätätilanteessa nopeusrajoitus voi‐
daan ylittää painamalla kaasupoljinta
voimakkaasti ohi vastuskohdan.
Nopeusrajoitus vilkkuu kuljettajan tie‐ tokeskuksessa ja merkkiääni kuuluu
tänä aikana.
Kun kaasupoljin vapautetaan, nopeu‐
denrajoitustoiminto aktivoituu uudel‐
leen, kun nopeus laskee asetetun ra‐ jan alapuolelle.
Poiskytkentä
Paina painiketta y: nopeusrajoitin
kytkeytyy pois päältä ja autolla voi‐
daan ajaa ilman nopeusrajoitusta.Nopeusrajoitus tallennetaan ja vas‐
taava viesti näkyy kuljettajan tietokes‐ kuksessa.
Rajoitettuun nopeuteen
palaaminen Käännä säätöpyörä asentoon RES/+.
Tallennettuun rajoitusnopeuteen siir‐
rytään.
Poiskytkentä
Paina painiketta L, nopeusrajoituk‐
sen ilmaisin kuljettajan tietokeskuk‐ sessa sammuu. Tallennettu nopeus
poistetaan.
Nopeusrajoitin kytketään pois päältä ja tallennettu nopeus poistetaan
myös painettaessa painiketta m vaki‐
onopeussäätimen tai mukautuvan va‐
kionopeussäätimen aktivoimiseksi tai
kytkettäessä sytytysvirta pois päältä.Mukautuva
vakionopeussäädin
Mukautuva vakionopeussäädin
(ACC) on kehittyneempi versio perin‐
teisestä vakionopeussäätimestä, se
säilyttää määrätyn etäisyyden
edessä ajavaan autoon.
Mukautuva vakionopeussäädin hi‐
dastaa automaattisesti autoa, kun
edessä havaitaan hitaampi auto. Se
säätää sitten auton nopeuden edellä
ajavan auton mukaan säilyttäen vali‐
tun etäisyyden. Auton nopeus nousee tai laskee edellä ajavan auton mu‐
kaan, mutta se ei ylitä asetettua no‐
peutta. Järjestelmä voi käyttää jarruja
rajoitetusti, tällöin jarruvalot aktivoitu‐
vat.
Mukautuva vakionopeussäädin voi
tallentaa ja ylläpitää yli n. 25 km/h no‐ peuksia. Jos ajetaan alle 25 km/h no‐
peudella ajavan auton perässä, ase‐
tetaan pienempi nopeus. Automaatti‐
vaihteistolla varustetuissa autoissa
järjestelmä jarruttaa pysähdykseen
asti.
