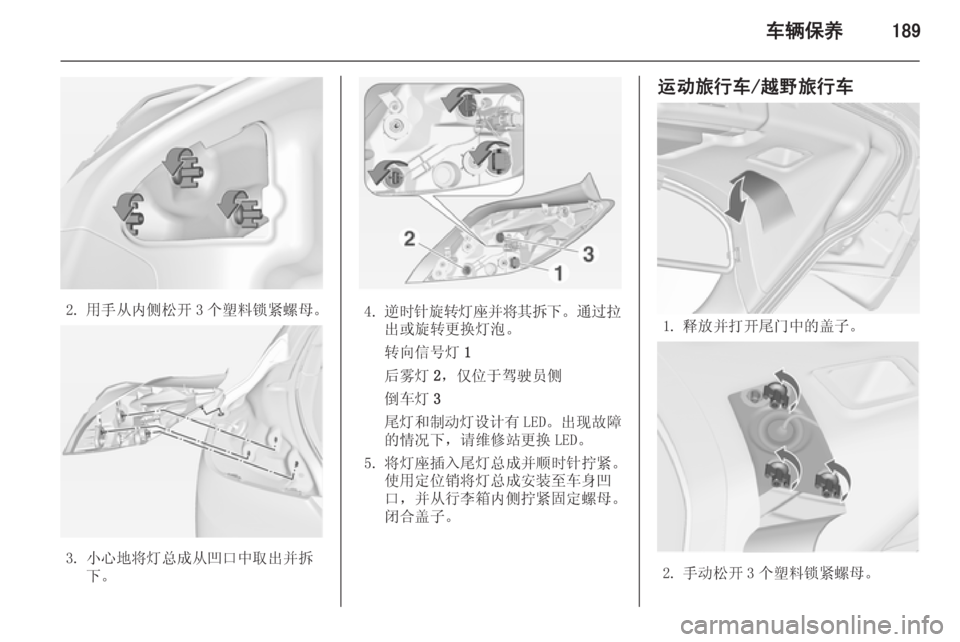

车辆保养189
2. 用手从内侧松开 3 个塑料锁紧螺母。
3. 小心地将灯总成从凹口中取出并拆下。
4.逆时针旋转灯座并将其拆下 。通过拉
出或旋转更换灯泡。
转向信号灯 1
后雾灯 2，仅位于驾驶员侧
倒车灯 3
尾灯和制动灯设计有 LED。出现故障
的情况下，请维修站更换 LED。
5. 将灯座插入尾灯总成并顺时针拧紧。 使用定位销将灯总成安装至车身凹
口，并从行李箱内侧拧紧固定螺母。
闭合盖子。
运动旅行车/越野旅行车
1. 释放并打开尾门中的盖子。
2. 手动松开 3 个塑料锁紧螺母。

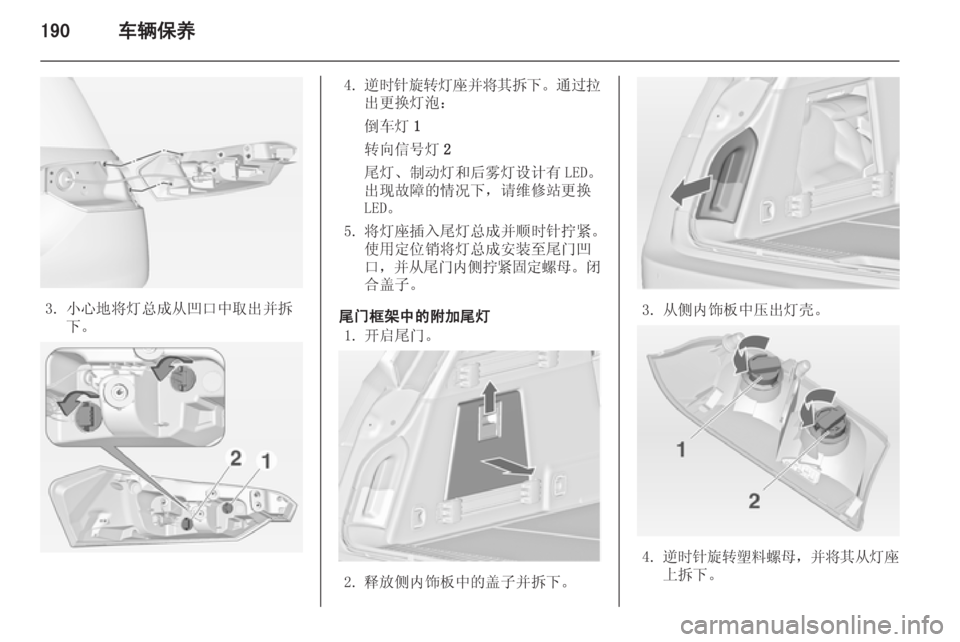

190车辆保养
3. 小心地将灯总成从凹口中取出并拆下。
4.逆时针旋转灯座并将其拆下 。通过拉
出更换灯泡：
倒车灯 1
转向信号灯 2
尾灯、制动灯和后雾灯设计有 LED。
出现故障的情况下，请维修站更换
LED。
5. 将灯座插入尾灯总成并顺时针拧紧。 使用定位销将灯总成安装至尾门凹
口， 并从尾门内侧拧紧固定螺母 。闭
合盖子。
尾门框架中的附加尾灯 1. 开启尾门。
2. 释放侧内饰板中的盖子并拆下。
3. 从侧内饰板中压出灯壳。
4. 逆时针旋转塑料螺母 ，并将其从灯座
上拆下。

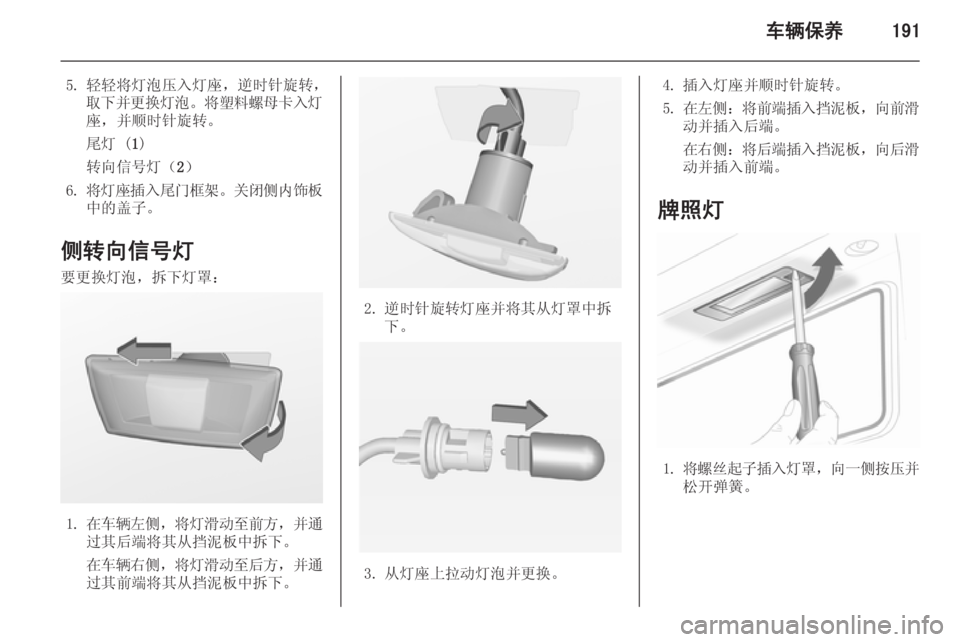

车辆保养191
5. 轻轻将灯泡压入灯座，逆时针旋转，取下并更换灯泡 。将塑料螺母卡入灯
座，并顺时针旋转。
尾灯 ( 1)
转向信号灯（ 2）
6. 将灯座插入尾门框架 。关闭侧内饰板
中的盖子。
侧转向信号灯 要更换灯泡，拆下灯罩：
1. 在车辆左侧 ，将灯滑动至前方 ，并通
过其后端将其从挡泥板中拆下。
在车辆右侧 ，将灯滑动至后方 ，并通
过其前端将其从挡泥板中拆下。
2. 逆时针旋转灯座并将其从灯罩中拆 下。
3. 从灯座上拉动灯泡并更换。
4. 插入灯座并顺时针旋转。
5. 在左侧 ：将前端插入挡泥板 ，向前滑
动并插入后端。
在右侧 ：将后端插入挡泥板 ，向后滑
动并插入前端。
牌照灯
1. 将螺丝起子插入灯罩 ，向一侧按压并
松开弹簧。

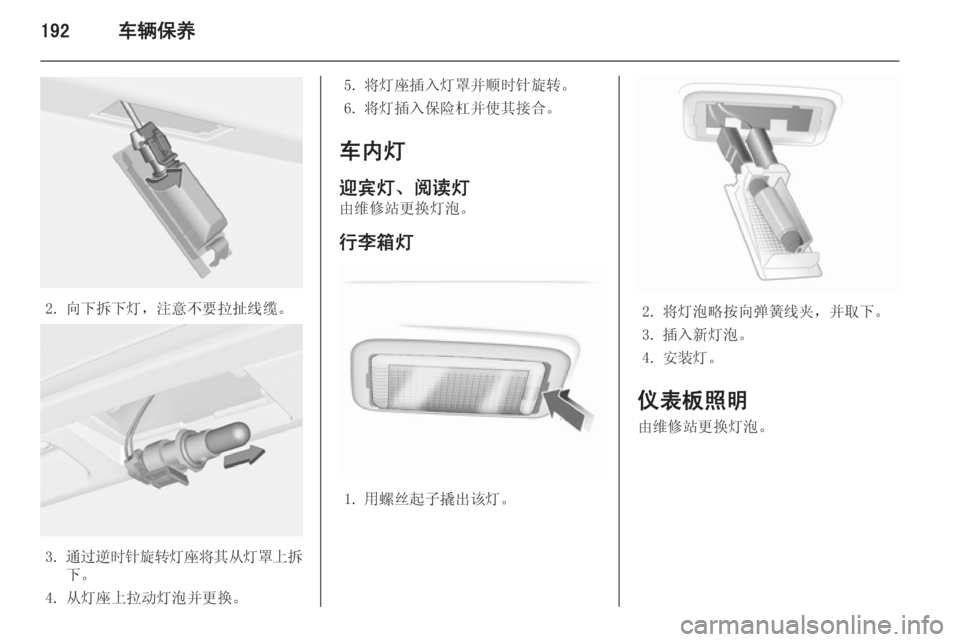

192车辆保养
2. 向下拆下灯，注意不要拉扯线缆。
3.通过逆时针旋转灯座将其从灯罩上拆
下。
4. 从灯座上拉动灯泡并更换。
5. 将灯座插入灯罩并顺时针旋转。
6. 将灯插入保险杠并使其接合。
车内灯 迎宾灯、阅读灯由维修站更换灯泡。
行李箱灯
1. 用螺丝起子撬出该灯。
2. 将灯泡略按向弹簧线夹，并取下。
3. 插入新灯泡。
4. 安装灯。
仪表板照明 由维修站更换灯泡。

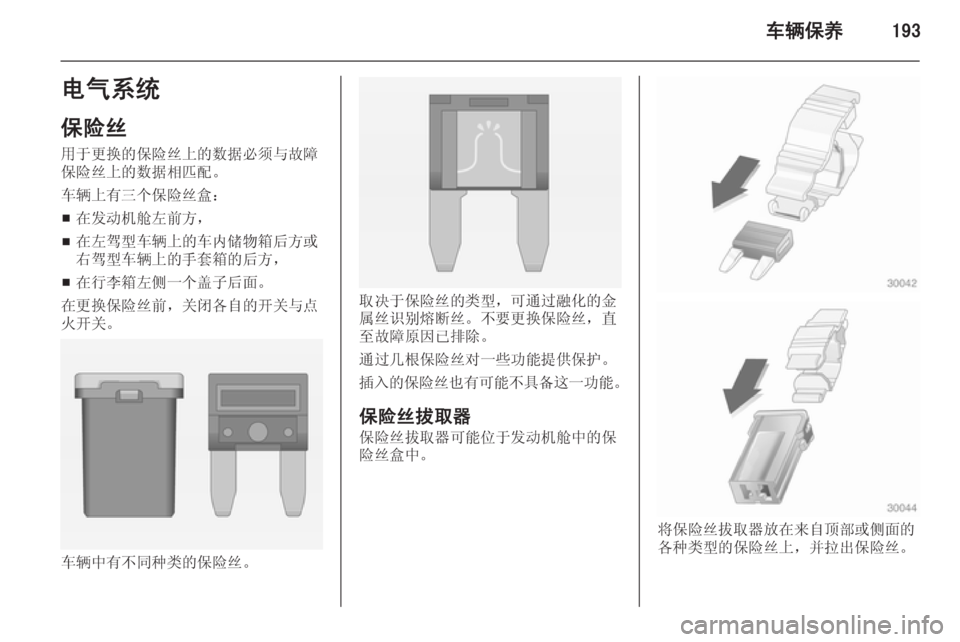

车辆保养193电气系统
保险丝
用于更换的保险丝上的数据必须与故障
保险丝上的数据相匹配。
车辆上有三个保险丝盒：
■ 在发动机舱左前方，
■ 在左驾型车辆上的车内储物箱后方或
右驾型车辆上的手套箱的后方，
■ 在行李箱左侧一个盖子后面。
在更换保险丝前，关闭各自的开关与点
火开关。
车辆中有不同种类的保险丝。
取决于保险丝的类型，可通过融化的金
属丝识别熔断丝。不要更换保险丝，直
至故障原因已排除。
通过几根保险丝对一些功能提供保护。
插入的保险丝也有可能不具备这一功能 。
保险丝拔取器
保险丝拔取器可能位于发动机舱中的保
险丝盒中。
将保险丝拔取器放在来自顶部或侧面的
各种类型的保险丝上，并拉出保险丝。

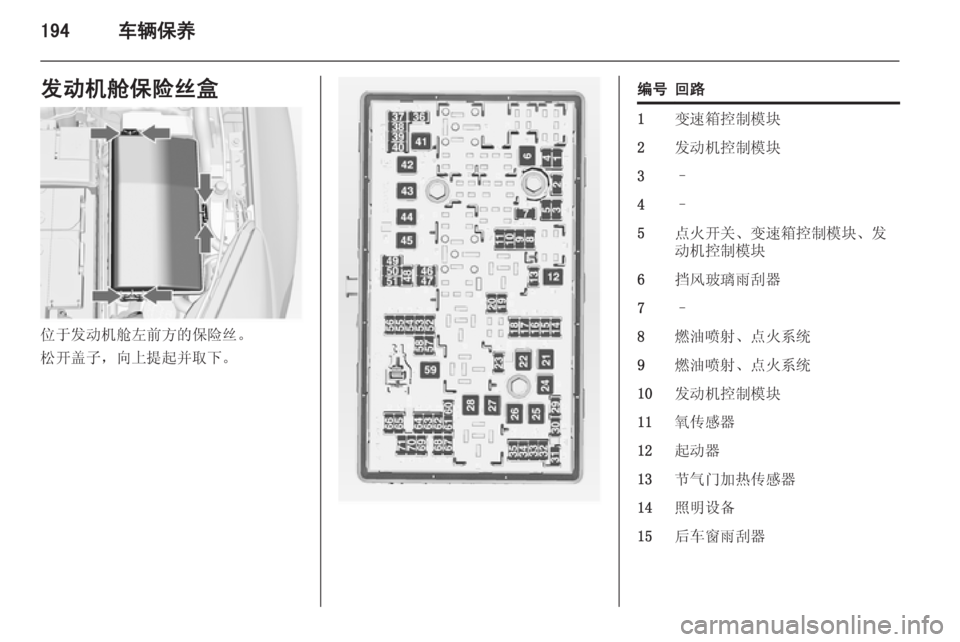

194车辆保养发动机舱保险丝盒
位于发动机舱左前方的保险丝。
松开盖子，向上提起并取下。
编号回路1变速箱控制模块2发动机控制模块3–4–5点火开关、变速箱控制模块、发
动机控制模块6挡风玻璃雨刮器7–8燃油喷射、点火系统9燃油喷射、点火系统10发动机控制模块11氧传感器12起动器13节气门加热传感器14照明设备15后车窗雨刮器

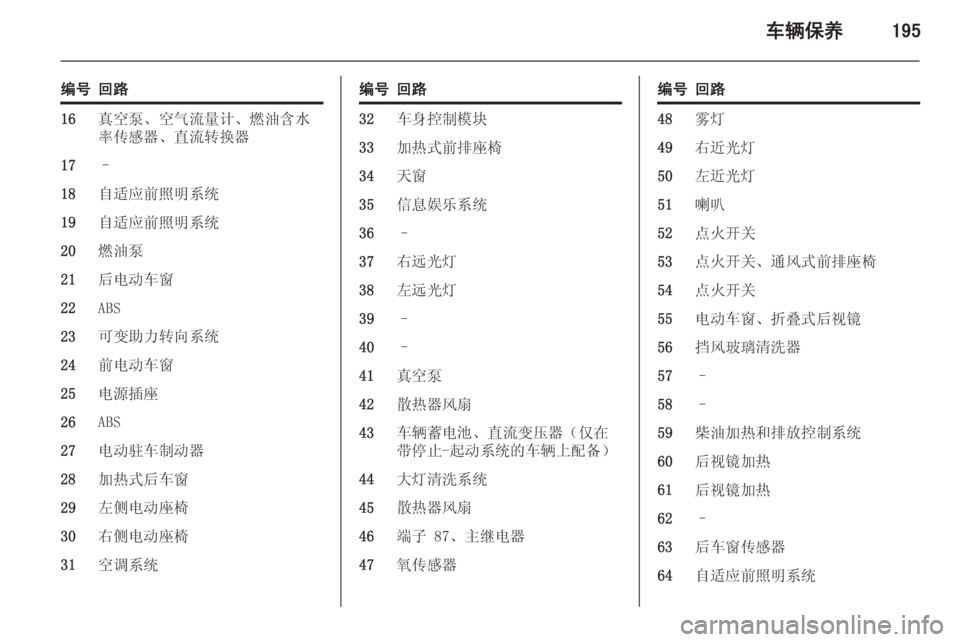

车辆保养195
编号回路16真空泵、空气流量计、燃油含水
率传感器、直流转换器17–18自适应前照明系统19自适应前照明系统20燃油泵21后电动车窗22ABS23可变助力转向系统24前电动车窗25电源插座26ABS27电动驻车制动器28加热式后车窗29左侧电动座椅30右侧电动座椅31空调系统编号回路32车身控制模块33加热式前排座椅34天窗35信息娱乐系统36–37右远光灯38左远光灯39–40–41真空泵42散热器风扇43车辆蓄电池、直流变压器（仅在
带停止-起动系统的车辆上配备）44大灯清洗系统45散热器风扇46端子 87、主继电器47氧传感器编号回路48雾灯49右近光灯50左近光灯51喇叭52点火开关53点火开关、通风式前排座椅54点火开关55电动车窗、折叠式后视镜56挡风玻璃清洗器57–58–59柴油加热和排放控制系统60后视镜加热61后视镜加热62–63后车窗传感器64自适应前照明系统

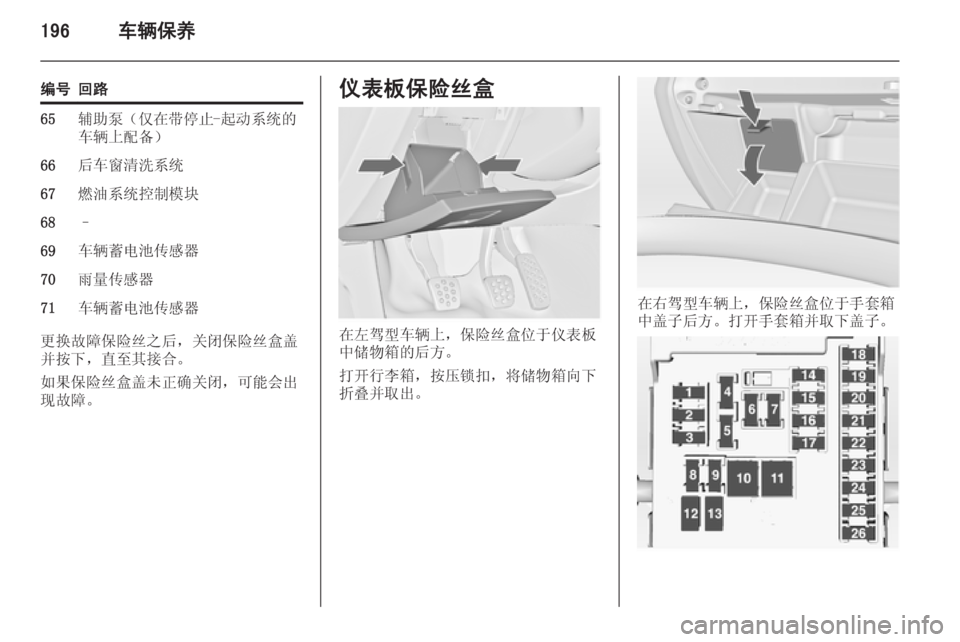

196车辆保养
编号回路65辅助泵（仅在带停止-起动系统的
车辆上配备）66后车窗清洗系统67燃油系统控制模块68–69车辆蓄电池传感器70雨量传感器71车辆蓄电池传感器
更换故障保险丝之后，关闭保险丝盒盖
并按下，直至其接合。
如果保险丝盒盖未正确关闭，可能会出
现故障。
仪表板保险丝盒
在左驾型车辆上，保险丝盒位于仪表板
中储物箱的后方。
打开行李箱，按压锁扣，将储物箱向下
折叠并取出。
在右驾型车辆上，保险丝盒位于手套箱
中盖子后方。打开手套箱并取下盖子。

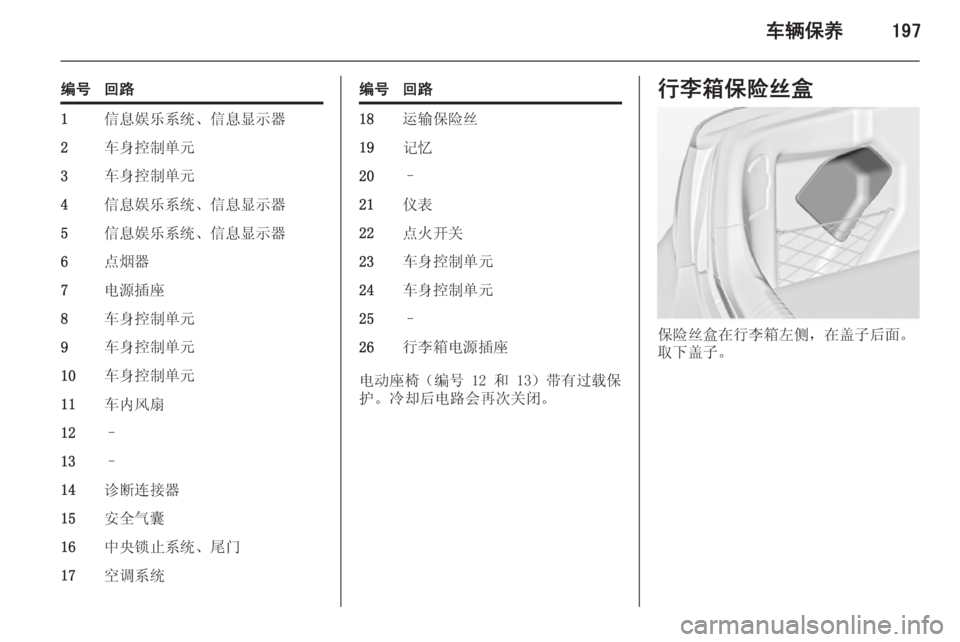

车辆保养197
编号回路1信息娱乐系统、信息显示器2车身控制单元3车身控制单元4信息娱乐系统、信息显示器5信息娱乐系统、信息显示器6点烟器7电源插座8车身控制单元9车身控制单元10车身控制单元11车内风扇12–13–14诊断连接器15安全气囊16中央锁止系统、尾门17空调系统编号回路18运输保险丝19记忆20–21仪表22点火开关23车身控制单元24车身控制单元25–26行李箱电源插座
电动座椅（编号 12 和 13） 带有过载保
护。冷却后电路会再次关闭。

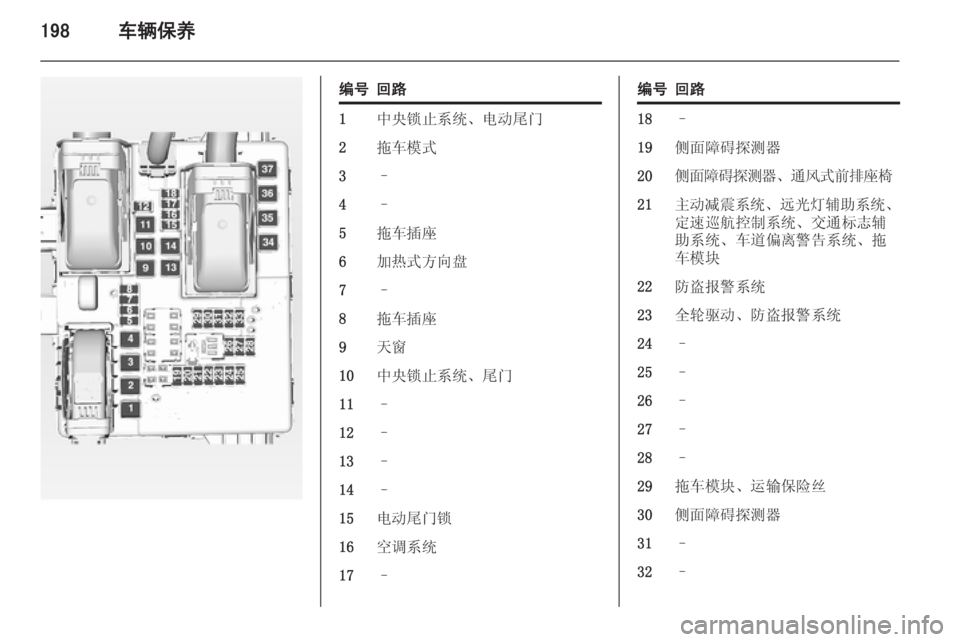

行李箱保险丝盒
保险丝盒在行李箱左侧，在盖子后面。
取下盖子。

198车辆保养
编号回路1中央锁止系统、电动尾门2拖车模式3–4–5拖车插座6加热式方向盘7–8拖车插座9天窗10中央锁止系统、尾门11–12–13–14–15电动尾门锁16空调系统17–编号回路18–19侧面障碍探测器20侧面障碍探测器、通风式前排座椅21主动减震系统 、远光灯辅助系统 、
定速巡航控制系统、交通标志辅
助系统、车道偏离警告系统、拖
车模块22防盗报警系统23全轮驱动、防盗报警系统24–25–26–27–28–29拖车模块、运输保险丝30侧面障碍探测器31–32–
