Pleie av bilen229

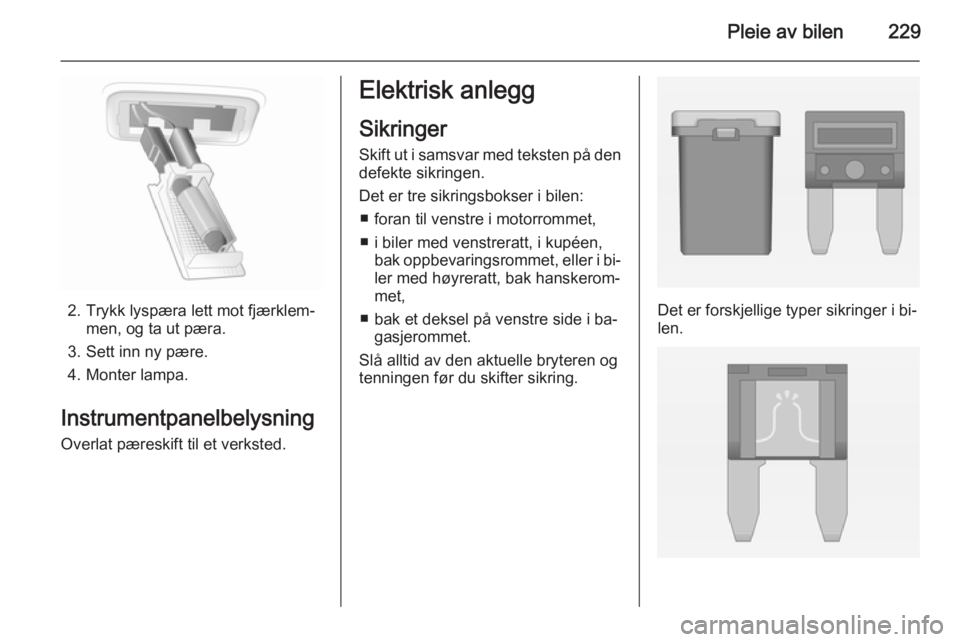

2. Trykk lyspæra lett mot fjærklem‐men, og ta ut pæra.
3. Sett inn ny pære.
4. Monter lampa.
Instrumentpanelbelysning Overlat pæreskift til et verksted.
Elektrisk anlegg
Sikringer Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ■ foran til venstre i motorrommet,
■ i biler med venstreratt, i kupéen, bak oppbevaringsrommet, eller i bi‐
ler med høyreratt, bak hanskerom‐ met,
■ bak et deksel på venstre side i ba‐ gasjerommet.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
Det er forskjellige typer sikringer i bi‐
len.

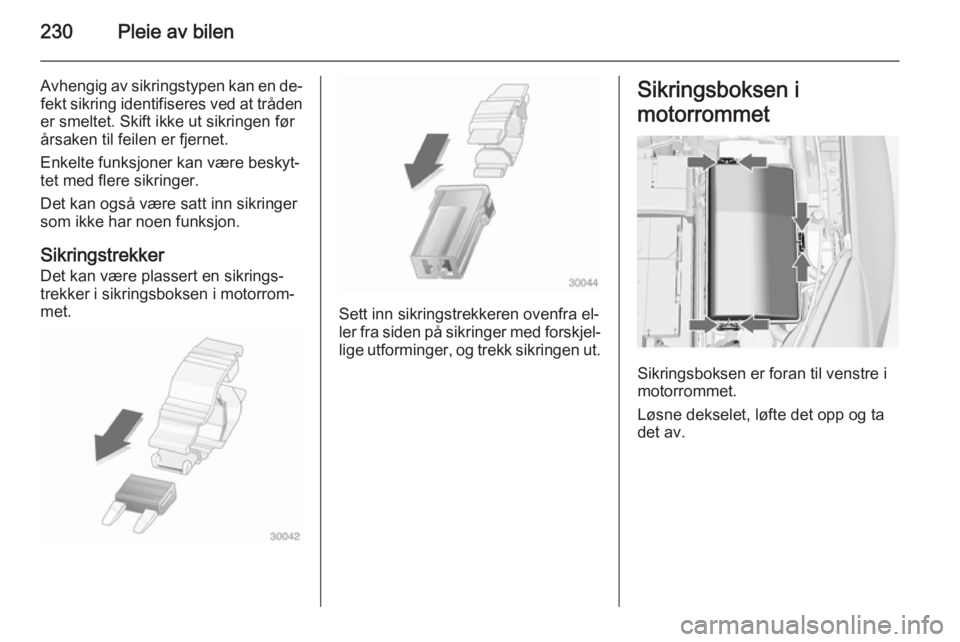

230Pleie av bilen
Avhengig av sikringstypen kan en de‐fekt sikring identifiseres ved at tråden
er smeltet. Skift ikke ut sikringen før
årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, løfte det opp og ta
det av.

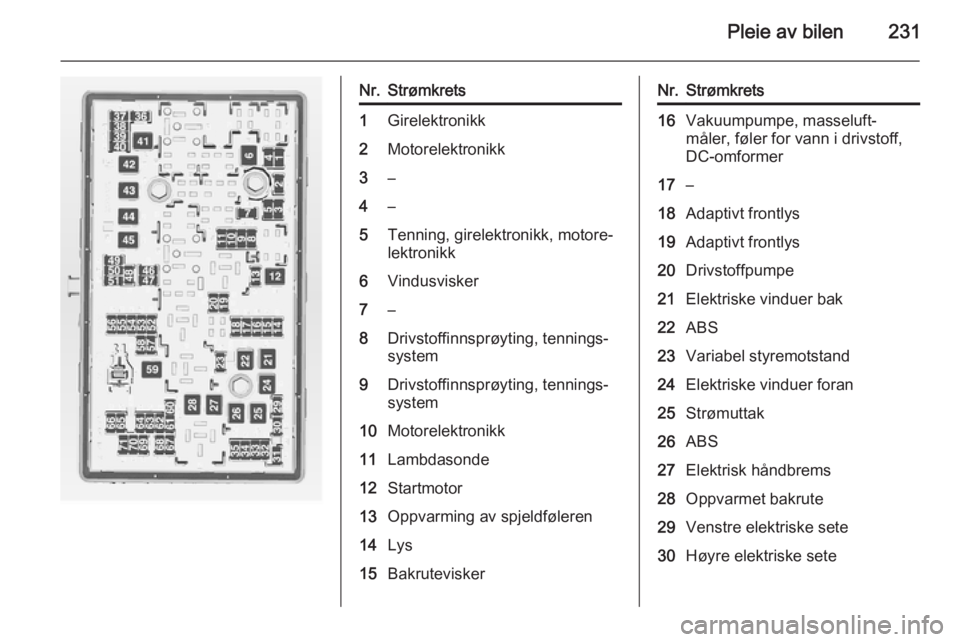

Pleie av bilen231
Nr.Strømkrets1Girelektronikk2Motorelektronikk3–4–5Tenning, girelektronikk, motore‐
lektronikk6Vindusvisker7–8Drivstoffinnsprøyting, tennings‐
system9Drivstoffinnsprøyting, tennings‐
system10Motorelektronikk11Lambdasonde12Startmotor13Oppvarming av spjeldføleren14Lys15BakruteviskerNr.Strømkrets16Vakuumpumpe, masseluft‐
måler, føler for vann i drivstoff,
DC-omformer17–18Adaptivt frontlys19Adaptivt frontlys20Drivstoffpumpe21Elektriske vinduer bak22ABS23Variabel styremotstand24Elektriske vinduer foran25Strømuttak26ABS27Elektrisk håndbrems28Oppvarmet bakrute29Venstre elektriske sete30Høyre elektriske sete

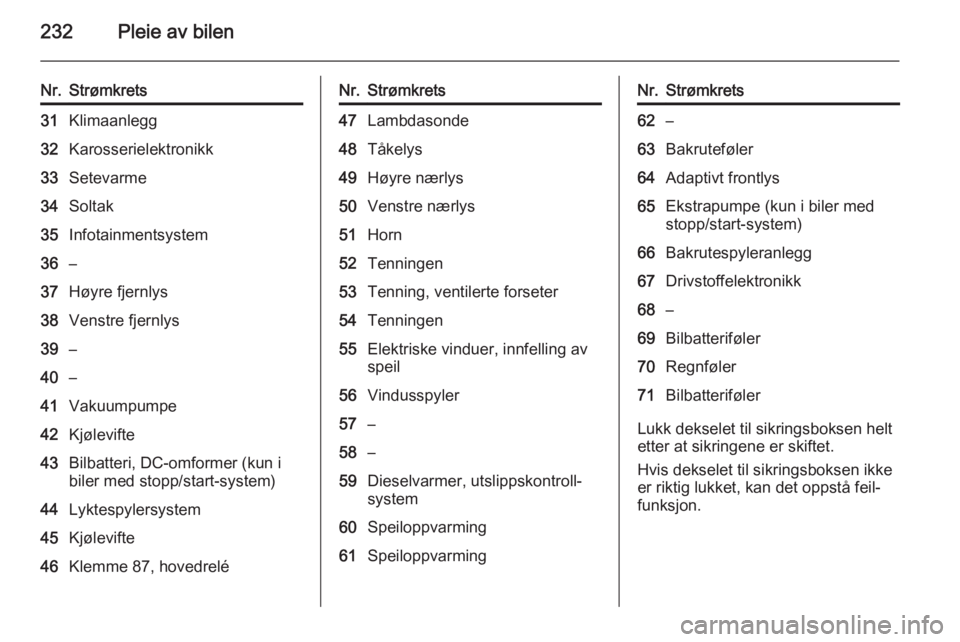

232Pleie av bilen
Nr.Strømkrets31Klimaanlegg32Karosserielektronikk33Setevarme34Soltak35Infotainmentsystem36–37Høyre fjernlys38Venstre fjernlys39–40–41Vakuumpumpe42Kjølevifte43Bilbatteri, DC-omformer (kun i
biler med stopp/start-system)44Lyktespylersystem45Kjølevifte46Klemme 87, hovedreléNr.Strømkrets47Lambdasonde48Tåkelys49Høyre nærlys50Venstre nærlys51Horn52Tenningen53Tenning, ventilerte forseter54Tenningen55Elektriske vinduer, innfelling av
speil56Vindusspyler57–58–59Dieselvarmer, utslippskontroll‐
system60Speiloppvarming61SpeiloppvarmingNr.Strømkrets62–63Bakruteføler64Adaptivt frontlys65Ekstrapumpe (kun i biler med stopp/start-system)66Bakrutespyleranlegg67Drivstoffelektronikk68–69Bilbatteriføler70Regnføler71Bilbatteriføler
Lukk dekselet til sikringsboksen helt
etter at sikringene er skiftet.
Hvis dekselet til sikringsboksen ikke
er riktig lukket, kan det oppstå feil‐ funksjon.

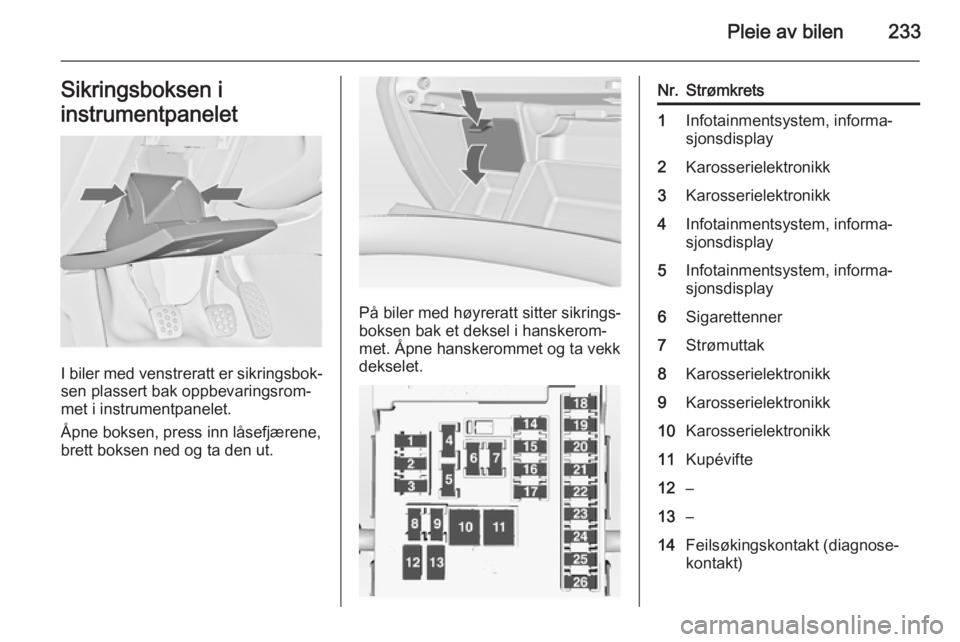

Pleie av bilen233Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne boksen, press inn låsefjærene,
brett boksen ned og ta den ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐ met. Åpne hanskerommet og ta vekk
dekselet.
Nr.Strømkrets1Infotainmentsystem, informa‐
sjonsdisplay2Karosserielektronikk3Karosserielektronikk4Infotainmentsystem, informa‐
sjonsdisplay5Infotainmentsystem, informa‐
sjonsdisplay6Sigarettenner7Strømuttak8Karosserielektronikk9Karosserielektronikk10Karosserielektronikk11Kupévifte12–13–14Feilsøkingskontakt (diagnose‐
kontakt)

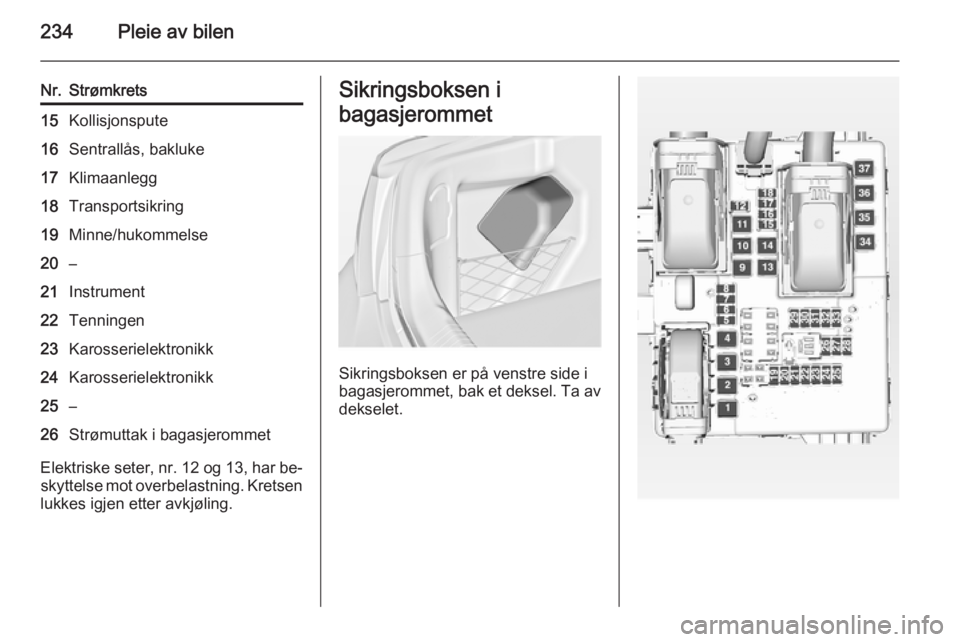

234Pleie av bilen
Nr.Strømkrets15Kollisjonspute16Sentrallås, bakluke17Klimaanlegg18Transportsikring19Minne/hukommelse20–21Instrument22Tenningen23Karosserielektronikk24Karosserielektronikk25–26Strømuttak i bagasjerommet
Elektriske seter, nr. 12 og 13, har be‐skyttelse mot overbelastning. Kretsen
lukkes igjen etter avkjøling.
Sikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel. Ta av
dekselet.

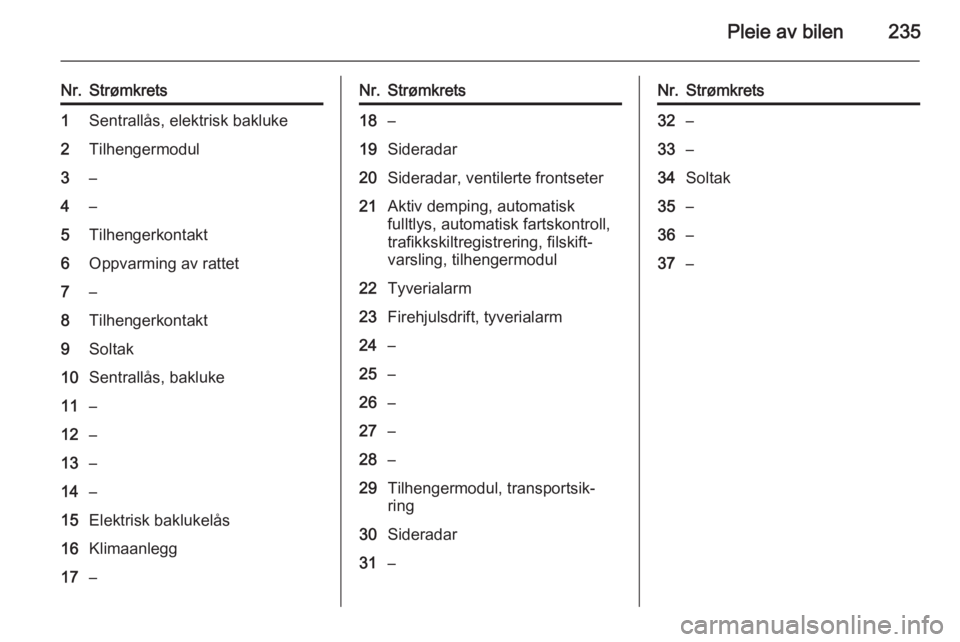

Pleie av bilen235
Nr.Strømkrets1Sentrallås, elektrisk bakluke2Tilhengermodul3–4–5Tilhengerkontakt6Oppvarming av rattet7–8Tilhengerkontakt9Soltak10Sentrallås, bakluke11–12–13–14–15Elektrisk baklukelås16Klimaanlegg17–Nr.Strømkrets18–19Sideradar20Sideradar, ventilerte frontseter21Aktiv demping, automatisk
fulltlys, automatisk fartskontroll,
trafikkskiltregistrering, filskift‐
varsling, tilhengermodul22Tyverialarm23Firehjulsdrift, tyverialarm24–25–26–27–28–29Tilhengermodul, transportsik‐
ring30Sideradar31–Nr.Strømkrets32–33–34Soltak35–36–37–

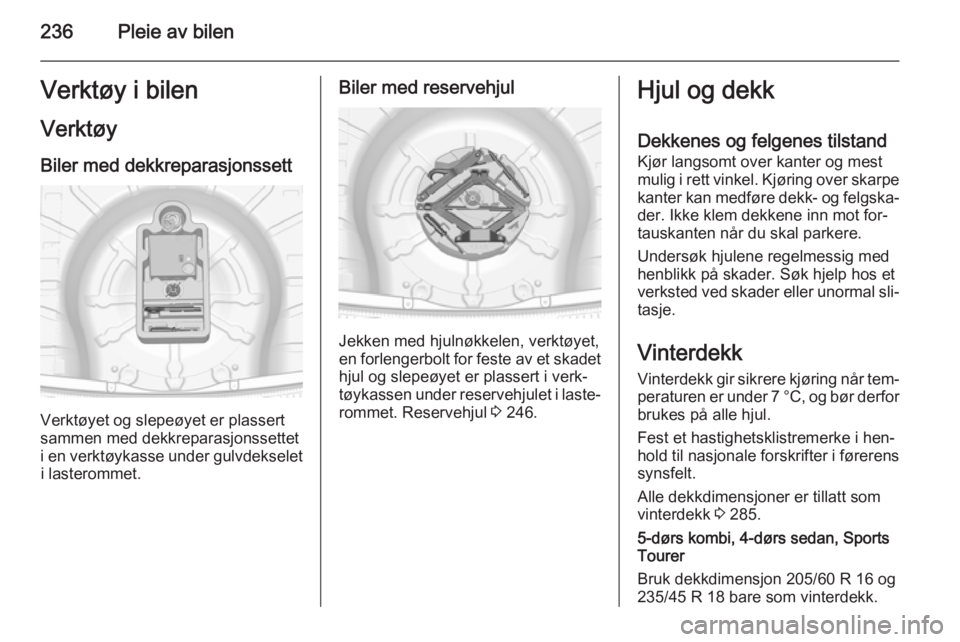

236Pleie av bilenVerktøy i bilenVerktøyBiler med dekkreparasjonssett
Verktøyet og slepeøyet er plassert
sammen med dekkreparasjonssettet
i en verktøykasse under gulvdekselet i lasterommet.
Biler med reservehjul
Jekken med hjulnøkkelen, verktøyet,
en forlengerbolt for feste av et skadet hjul og slepeøyet er plassert i verk‐
tøykassen under reservehjulet i laste‐ rommet. Reservehjul 3 246.
Hjul og dekk
Dekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot for‐
tauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal sli‐
tasje.
Vinterdekk Vinterdekk gir sikrere kjøring når tem‐ peraturen er under 7 °C, og bør derfor
brukes på alle hjul.
Fest et hastighetsklistremerke i hen‐
hold til nasjonale forskrifter i førerens
synsfelt.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 285.
5-dørs kombi, 4-dørs sedan, Sports
Tourer
Bruk dekkdimensjon 205/60 R 16 og
235/45 R 18 bare som vinterdekk.

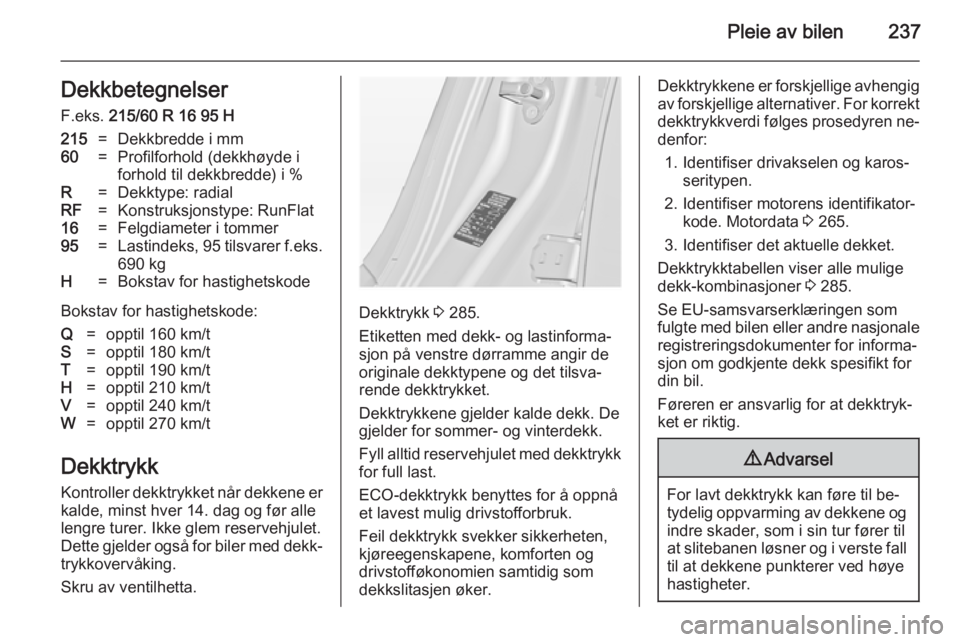

Pleie av bilen237Dekkbetegnelser
F.eks. 215/60 R 16 95 H215=Dekkbredde i mm60=Profilforhold (dekkhøyde i
forhold til dekkbredde) i %R=Dekktype: radialRF=Konstruksjonstype: RunFlat16=Felgdiameter i tommer95=Lastindeks, 95 tilsvarer f.eks. 690 kgH=Bokstav for hastighetskode
Bokstav for hastighetskode:
Q=opptil 160 km/tS=opptil 180 km/tT=opptil 190 km/tH=opptil 210 km/tV=opptil 240 km/tW=opptil 270 km/t
Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Skru av ventilhetta.
Dekktrykk 3 285.
Etiketten med dekk- og lastinforma‐ sjon på venstre dørramme angir de
originale dekktypene og det tilsva‐
rende dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig
av forskjellige alternativer. For korrekt dekktrykkverdi følges prosedyren ne‐
denfor:
1. Identifiser drivakselen og karos‐ seritypen.
2. Identifiser motorens identifikator‐ kode. Motordata 3 265.
3. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige
dekk-kombinasjoner 3 285.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til be‐
tydelig oppvarming av dekkene og indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.

238Pleie av bilen
Hvis dekktrykket skal minskes eller
økes på en bil med dekktrykkovervå‐
king, slå av tenningen. Slå på ten‐
ningen etter justering av dekktrykket,
og velg den tilsvarende innstilingen
på siden Dekktrykk i førerinformasjo‐
nen 3 107.
Dekktrykkovervåking
Dekktrykkovervåkingen kontrollerer
trykket på alle de fire hjulene en gang
i minuttet når bilens hastighet kom‐
mer over en viss grense.Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det fo‐
reskrevene dekktrykket.
Velg Dekktrykkovervåking -siden un‐
der menyen Informasjon i førerinfor‐
masjonssenteret 3 107
Systemets status og advarsler om
trykk vises med en melding der det
aktuelle dekket blinker i førerinforma‐ sjonen.
Kontrollampen w 3 104 viser at lavt
dekktrykk er registrert.
Hvis w tennes, skal du stoppe snarest
mulig og fylle dekket i henhold til an‐
befalingene 3 285.
Etter påfylling av luft kan det være
nødvendig å kjøre bilen for å oppda‐
tere dekktrykkverdiene i førerinforma‐
sjonen. I løpet av denne tiden kan w
tennes.
Hvis w lyser ved lavere temperaturer
og slukker etter en viss kjøretid, kan
det være et tegn på at trykket begyn‐ ner å bli lavt. Kontroller dekktrykket.
Meldinger om bilen 3 115.
Slå av tenningen hvis dekktrykket må reduseres eller økes.
Monter bare hjul med trykkfølere, el‐
lers vil ikke dekktrykket vises, og w vil
lyse kontinuerlig.
Et reservehjul eller et midlertidig hjul
har ikke trykkfølere. Dekktrykkover‐
våkingen fungerer ikke for slike hjul.
Kontrollampa w tennes. På de andre
tre hjulene virker systemet som før.
Bruk av vanlige reparasjonssett medflytende tettemidler kan virke negativt
inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan bru‐
kes.
Eksterne radioanlegg med høy effekt
kan forstyrre dekktrykkovervåkingen.
