OPEL INSIGNIA 2014 Instruksjonsbok

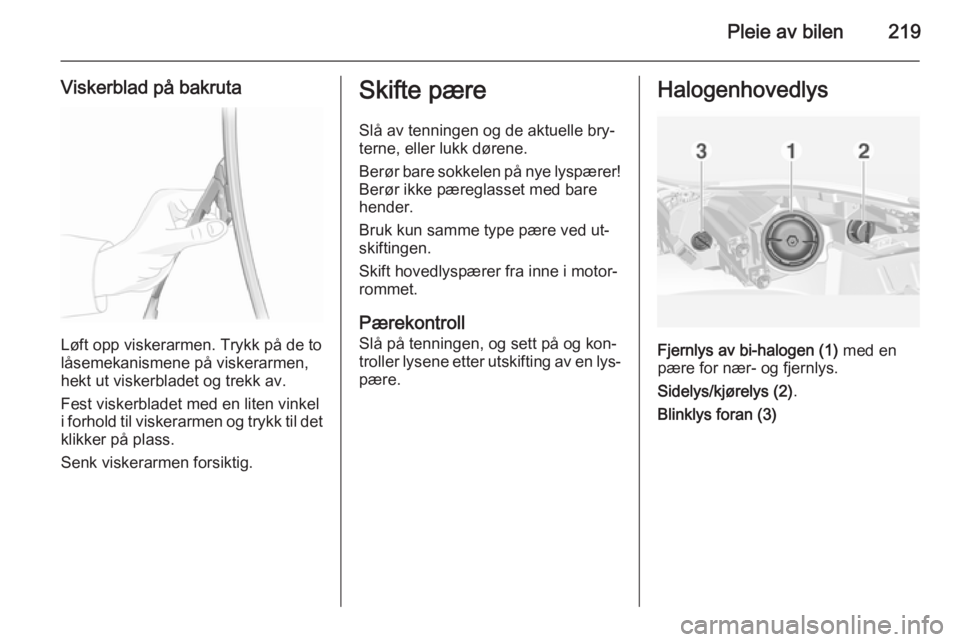

Pleie av bilen219
Viskerblad på bakruta
Løft opp viskerarmen. Trykk på de to
låsemekanismene på viskerarmen,
hekt ut viskerbladet og trekk av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Slå av tenningen og de aktuelle bry‐
terne, eller lukk dørene.
Berør bare sokkelen på nye lyspærer! Berør ikke pæreglasset med barehender.
Bruk kun samme type pære ved ut‐
skiftingen.
Skift hovedlyspærer fra inne i motor‐ rommet.
Pærekontroll
Slå på tenningen, og sett på og kon‐
troller lysene etter utskifting av en lys‐
pære.Halogenhovedlys
Fjernlys av bi-halogen (1) med en
pære for nær- og fjernlys.
Sidelys/kjørelys (2) .
Blinklys foran (3)

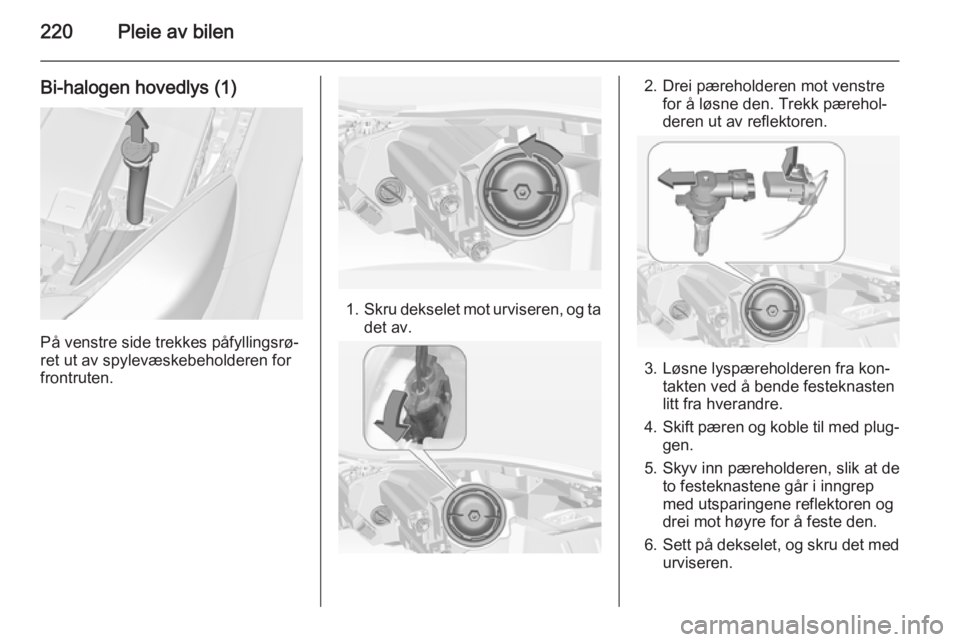

220Pleie av bilen
Bi-halogen hovedlys (1)
På venstre side trekkes påfyllingsrø‐
ret ut av spylevæskebeholderen for
frontruten.
1. Skru dekselet mot urviseren, og ta
det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å bende festeknasten
litt fra hverandre.
4. Skift pæren og koble til med plug‐
gen.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.

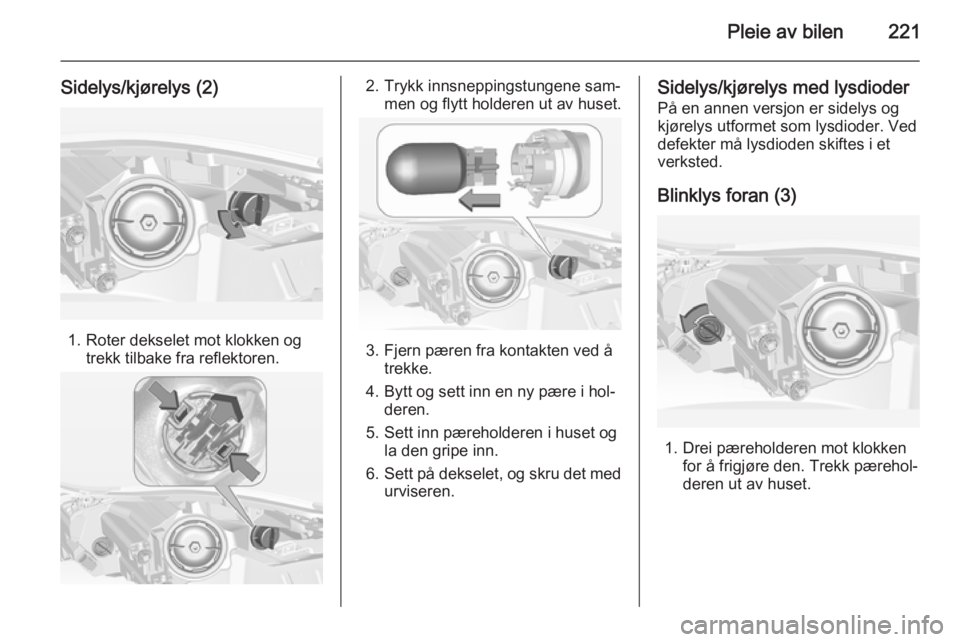

Pleie av bilen221
Sidelys/kjørelys (2)
1. Roter dekselet mot klokken ogtrekk tilbake fra reflektoren.
2. Trykk innsneppingstungene sam‐men og flytt holderen ut av huset.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i hol‐ deren.
5. Sett inn pæreholderen i huset og la den gripe inn.
6. Sett på dekselet, og skru det med
urviseren.
Sidelys/kjørelys med lysdioder
På en annen versjon er sidelys og
kjørelys utformet som lysdioder. Ved
defekter må lysdioden skiftes i et
verksted.
Blinklys foran (3)
1. Drei pæreholderen mot klokken for å frigjøre den. Trekk pærehol‐
deren ut av huset.

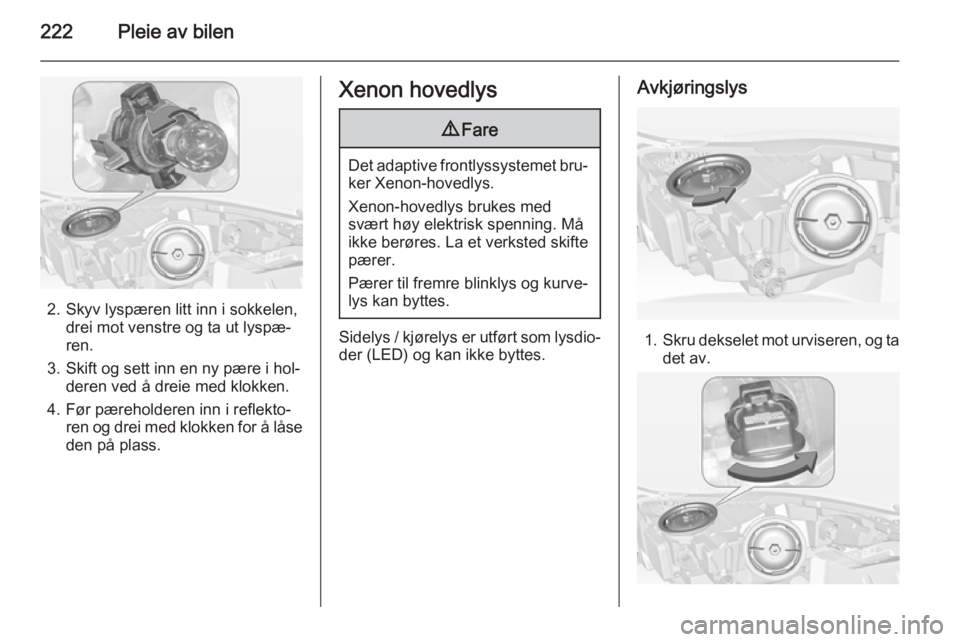

222Pleie av bilen
2. Skyv lyspæren litt inn i sokkelen,drei mot venstre og ta ut lyspæ‐
ren.
3. Skift og sett inn en ny pære i hol‐ deren ved å dreie med klokken.
4. Før pæreholderen inn i reflekto‐ ren og drei med klokken for å låse
den på plass.
Xenon hovedlys9 Fare
Det adaptive frontlyssystemet bru‐
ker Xenon-hovedlys.
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Pærer til fremre blinklys og kurve‐
lys kan byttes.
Sidelys / kjørelys er utført som lysdio‐
der (LED) og kan ikke byttes.
Avkjøringslys
1. Skru dekselet mot urviseren, og ta
det av.

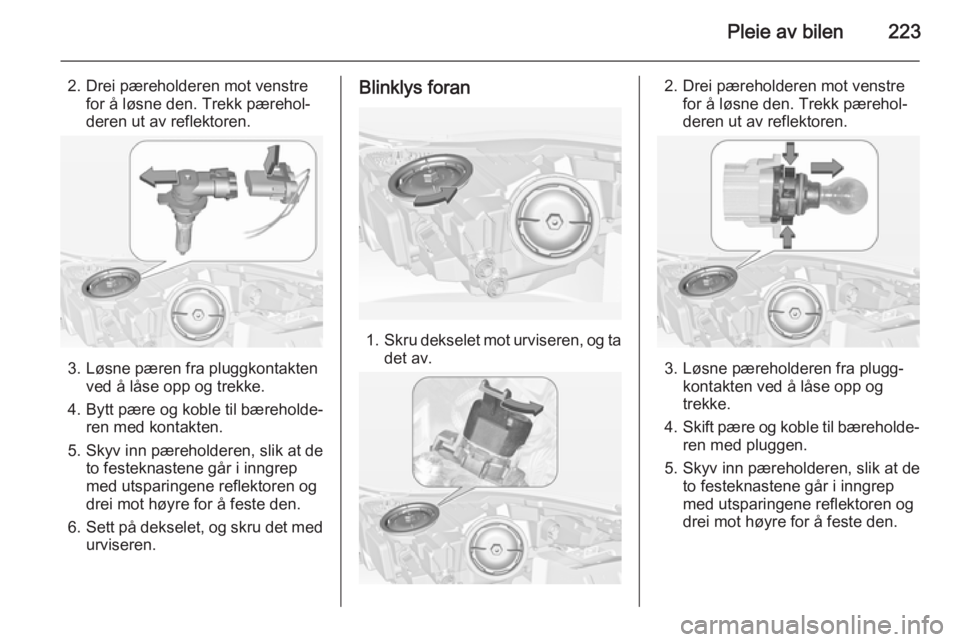

Pleie av bilen223
2. Drei pæreholderen mot venstrefor å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæren fra pluggkontakten ved å låse opp og trekke.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran
1. Skru dekselet mot urviseren, og ta
det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæreholderen fra plugg‐ kontakten ved å låse opp og
trekke.
4. Skift pære og koble til bæreholde‐
ren med pluggen.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.

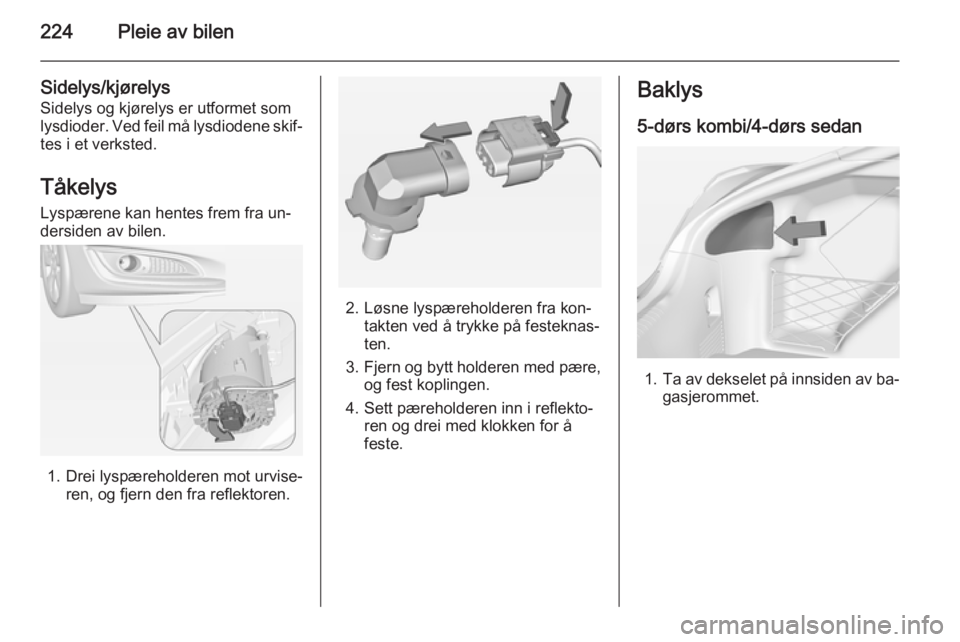

224Pleie av bilen
Sidelys/kjørelys
Sidelys og kjørelys er utformet som
lysdioder. Ved feil må lysdiodene skif‐
tes i et verksted.
Tåkelys
Lyspærene kan hentes frem fra un‐
dersiden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Løsne lyspæreholderen fra kon‐takten ved å trykke på festeknas‐
ten.
3. Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett pæreholderen inn i reflekto‐ ren og drei med klokken for å
feste.
Baklys
5-dørs kombi/4-dørs sedan
1. Ta av dekselet på innsiden av ba‐
gasjerommet.

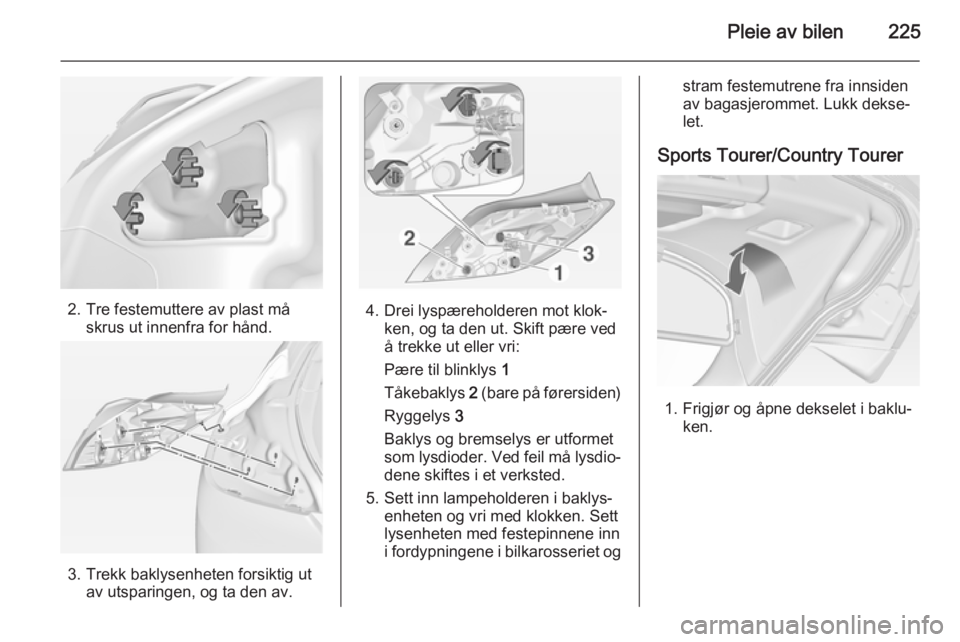

Pleie av bilen225
2. Tre festemuttere av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Drei lyspæreholderen mot klok‐ken, og ta den ut. Skift pære ved
å trekke ut eller vri:
Pære til blinklys 1
Tåkebaklys 2 (bare på førersiden)
Ryggelys 3
Baklys og bremselys er utformet
som lysdioder. Ved feil må lysdio‐
dene skiftes i et verksted.
5. Sett inn lampeholderen i baklys‐ enheten og vri med klokken. Sett
lysenheten med festepinnene inn
i fordypningene i bilkarosseriet og
stram festemutrene fra innsiden
av bagasjerommet. Lukk dekse‐
let.
Sports Tourer/Country Tourer
1. Frigjør og åpne dekselet i baklu‐ ken.

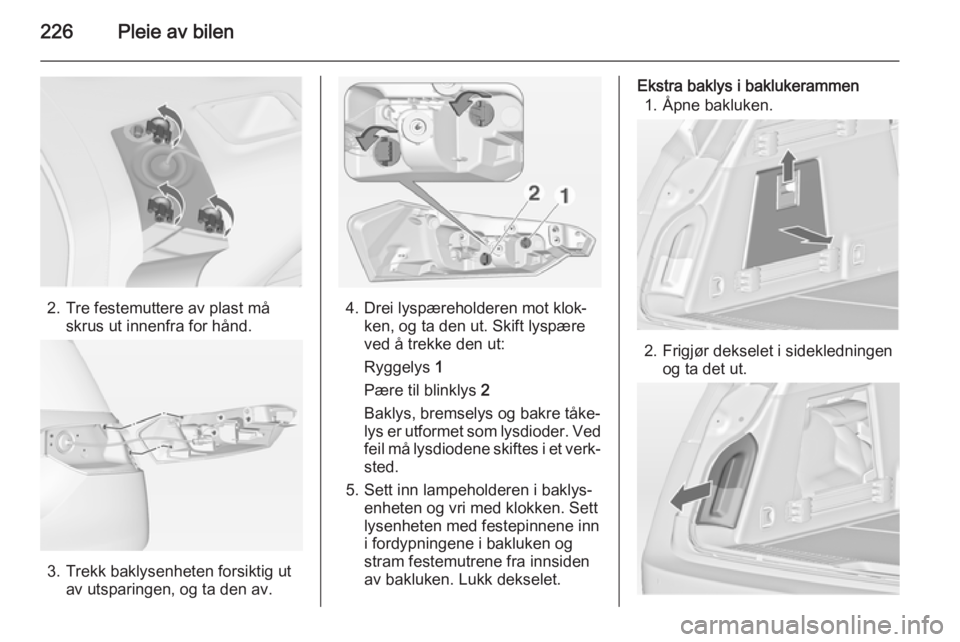

226Pleie av bilen
2. Tre festemuttere av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Drei lyspæreholderen mot klok‐ken, og ta den ut. Skift lyspære
ved å trekke den ut:
Ryggelys 1
Pære til blinklys 2
Baklys, bremselys og bakre tåke‐
lys er utformet som lysdioder. Ved
feil må lysdiodene skiftes i et verk‐ sted.
5. Sett inn lampeholderen i baklys‐ enheten og vri med klokken. Sett
lysenheten med festepinnene inn
i fordypningene i bakluken og
stram festemutrene fra innsiden
av bakluken. Lukk dekselet.
Ekstra baklys i baklukerammen
1. Åpne bakluken.
2. Frigjør dekselet i sidekledningen og ta det ut.

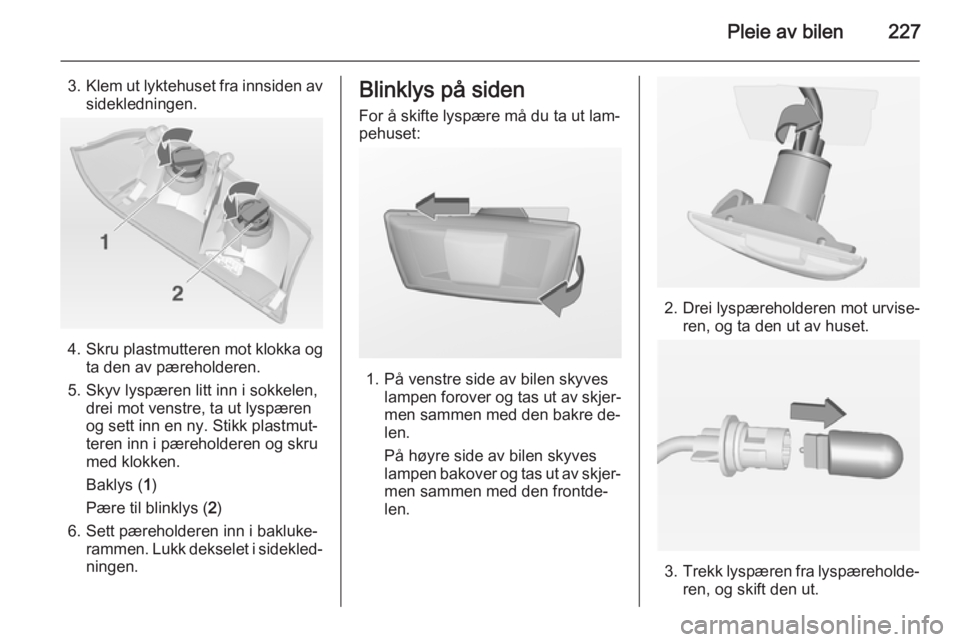

Pleie av bilen227
3.Klem ut lyktehuset fra innsiden av
sidekledningen.
4. Skru plastmutteren mot klokka og
ta den av pæreholderen.
5. Skyv lyspæren litt inn i sokkelen, drei mot venstre, ta ut lyspæren
og sett inn en ny. Stikk plastmut‐ teren inn i pæreholderen og skru
med klokken.
Baklys ( 1)
Pære til blinklys ( 2)
6. Sett pæreholderen inn i bakluke‐ rammen. Lukk dekselet i sidekled‐
ningen.
Blinklys på siden
For å skifte lyspære må du ta ut lam‐
pehuset:
1. På venstre side av bilen skyves lampen forover og tas ut av skjer‐men sammen med den bakre de‐
len.
På høyre side av bilen skyves
lampen bakover og tas ut av skjer‐
men sammen med den frontde‐
len.
2. Drei lyspæreholderen mot urvise‐ ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

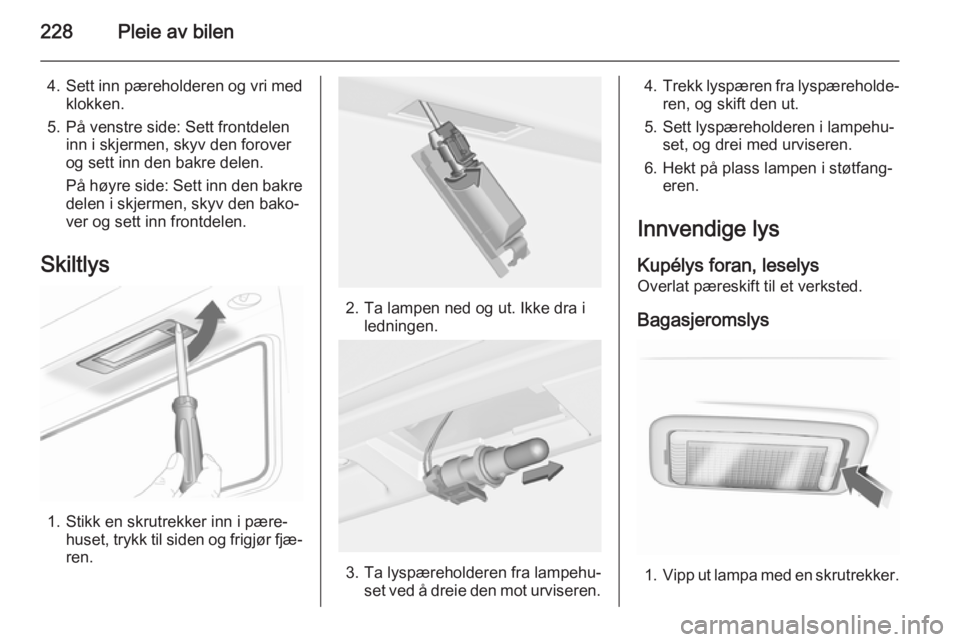

228Pleie av bilen
4.Sett inn pæreholderen og vri med
klokken.
5. På venstre side: Sett frontdelen inn i skjermen, skyv den forover
og sett inn den bakre delen.
På høyre side: Sett inn den bakre delen i skjermen, skyv den bako‐
ver og sett inn frontdelen.
Skiltlys
1. Stikk en skrutrekker inn i pære‐ huset, trykk til siden og frigjør fjæ‐
ren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
1. Vipp ut lampa med en skrutrekker.
