Cuidado del vehículo249

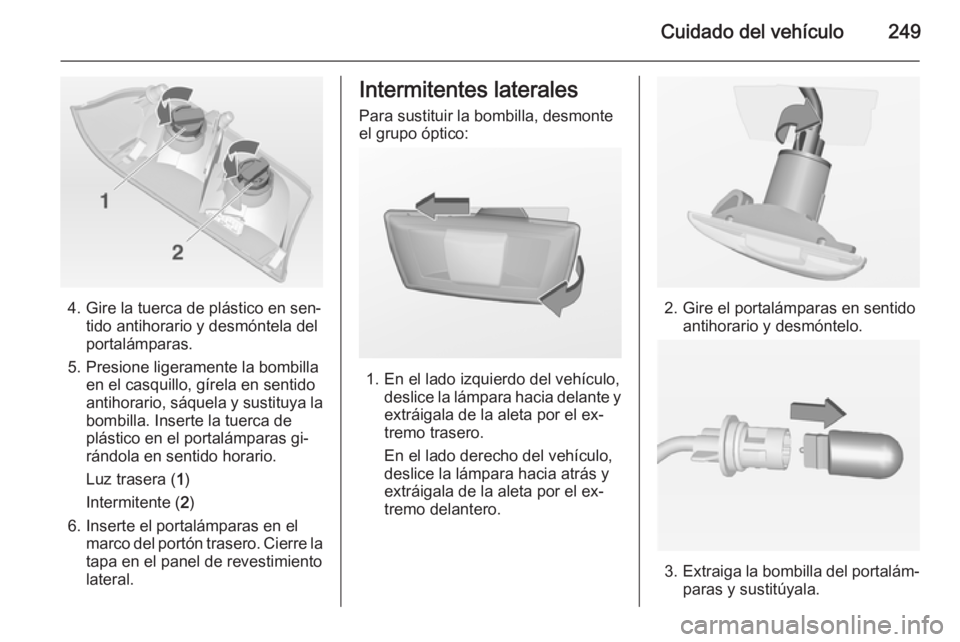

4. Gire la tuerca de plástico en sen‐tido antihorario y desmóntela del
portalámparas.
5. Presione ligeramente la bombilla en el casquillo, gírela en sentido
antihorario, sáquela y sustituya la
bombilla. Inserte la tuerca de
plástico en el portalámparas gi‐
rándola en sentido horario.
Luz trasera ( 1)
Intermitente ( 2)
6. Inserte el portalámparas en el marco del portón trasero. Cierre latapa en el panel de revestimientolateral.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. En el lado izquierdo del vehículo, deslice la lámpara hacia delante y
extráigala de la aleta por el ex‐
tremo trasero.
En el lado derecho del vehículo,
deslice la lámpara hacia atrás y
extráigala de la aleta por el ex‐
tremo delantero.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.

250Cuidado del vehículo
4. Inserte el portalámparas y gíreloen sentido horario.
5. En el lado izquierdo: inserte el ex‐
tremo delantero en la aleta, deslí‐
celo hacia delante y luego inserte
el extremo trasero.
En el lado derecho: inserte el ex‐
tremo trasero en la aleta, deslí‐
celo hacia atrás y luego inserte el extremo delantero.

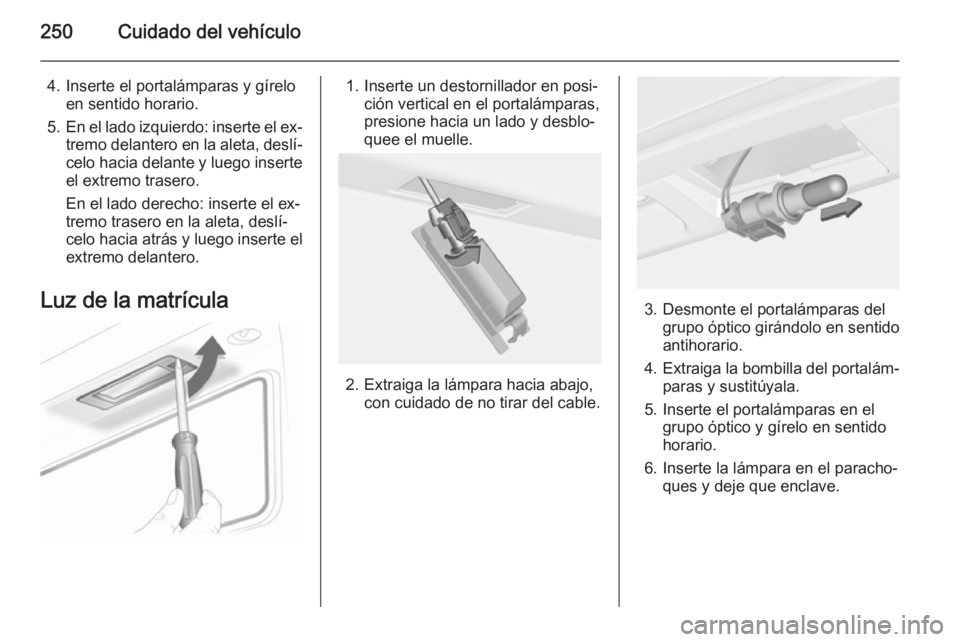

Luz de la matrícula1. Inserte un destornillador en posi‐ ción vertical en el portalámparas,
presione hacia un lado y desblo‐
quee el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.

Cuidado del vehículo251Iluminación interiorLuz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐
ller.
Luz del compartimento de carga
1. Extraiga la lámpara haciendo pa‐ lanca con un destornillador.
2. Presione ligeramente la bombillahacia el clip elástico y sáquela.
3. Inserte la bombilla nueva.
4. Monte la lámpara.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.
Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor,
■ en los vehículos con volante a la iz‐
quierda, en el interior, detrás del
compartimento portaobjetos; en los
vehículos con volante a la derecha, detrás de la guantera,
■ detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.

252Cuidado del vehículo

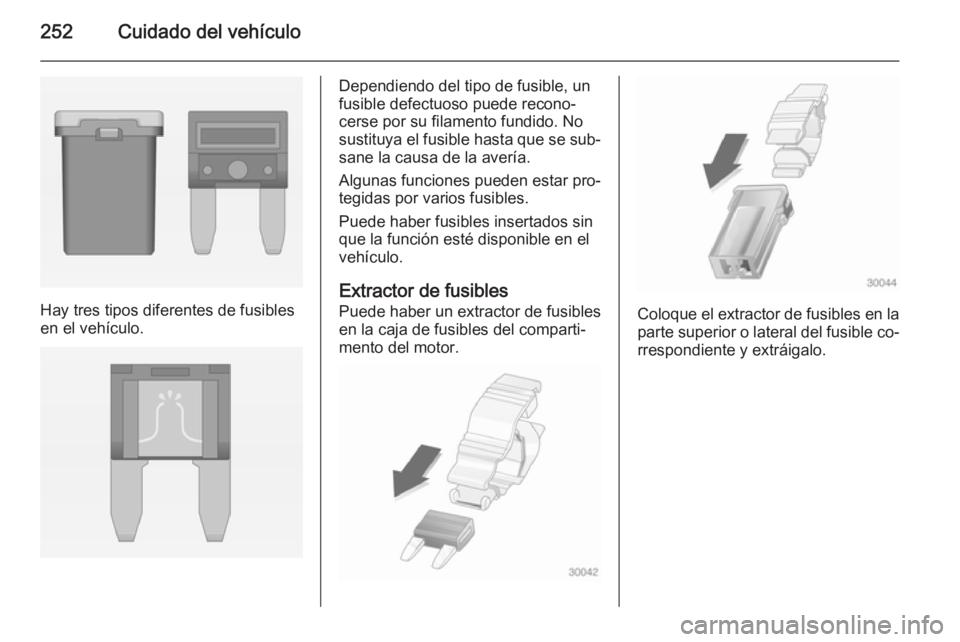

Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.

Cuidado del vehículo253Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa, levántela y retí‐
rela.
N.ºCircuito1Módulo de control del cambio2Módulo de control del motor3–4–5Encendido, módulo de control
del cambio, módulo de control
del motor6Limpiaparabrisas7–8Inyección de combustible,
sistema de encendido9Inyección de combustible,
sistema de encendido10Módulo de control del motor11Sonda lambda12Motor de arranque13Sensor de gases de combustión14Iluminación

254Cuidado del vehículo
N.ºCircuito15Limpialuneta trasero16Bomba de vacío, caudalímetro
de aire, sensor de agua en el
combustible, transformador de
CC17–18Sistema de faros adaptativos19Sistema de faros adaptativos20Bomba de combustible21Elevalunas eléctricos traseros22ABS23Dirección de esfuerzo variable24Elevalunas eléctricos delan‐
teros25Tomas de corriente26ABS27Freno de estacionamiento eléc‐
trico28Luneta térmica traseraN.ºCircuito29Asiento eléctrico izquierdo30Asiento eléctrico derecho31Sistema de aire acondicionado32Módulo de control de la carro‐
cería33Asientos delanteros calefac‐ tados34Techo solar35Sistema de infoentretenimiento36–37Luz de carretera derecha38Luz de carretera izquierda39–40–41Bomba de vacío42Ventilador del radiadorN.ºCircuito43Batería del vehículo, transfor‐
mador de CC (sólo en vehículos con sistema stop-start)44Lavafaros45Ventilador del radiador46Terminal 87, relé principal47Sonda lambda48Luces antiniebla49Luz de cruce derecha50Luz de cruce izquierda51Bocina52El encendido53Encendido, asientos delanteros
ventilados54El encendido55Elevalunas eléctricos, plegado
de los retrovisores56Lavaparabrisas

Cuidado del vehículo255
N.ºCircuito57–58–59Calefacción de combustible
diésel, sistema de control de
emisiones60Retrovisores térmicos61Retrovisores térmicos62–63Sensor de luneta trasera64Sistema de faros adaptativos65Bomba auxiliar (sólo en vehí‐
culos con sistema stop-start)66Sistema lavaluneta67Módulo de control del sistema
de combustible68–69Sensor de la batería del vehículoN.ºCircuito70Sensor de lluvia71Sensor de la batería del vehículo
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del compartimento portaobjetos en el tablero de instrumentos.
Abra el compartimento, comprima las lengüetas de bloqueo, abata el com‐
partimento y desmóntelo.
En los vehículos con volante a la de‐
recha, la caja de fusibles está situada detrás de una tapa en la guantera.
Abra la guantera y desmonte la tapa.

256Cuidado del vehículo

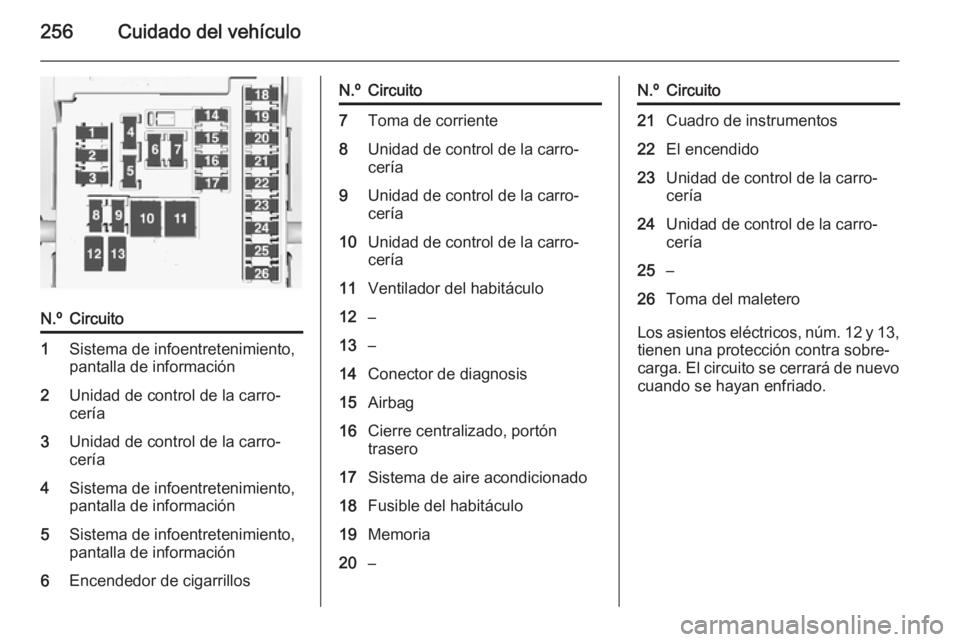

N.ºCircuito1Sistema de infoentretenimiento,
pantalla de información2Unidad de control de la carro‐
cería3Unidad de control de la carro‐
cería4Sistema de infoentretenimiento,
pantalla de información5Sistema de infoentretenimiento,
pantalla de información6Encendedor de cigarrillosN.ºCircuito7Toma de corriente8Unidad de control de la carro‐
cería9Unidad de control de la carro‐
cería10Unidad de control de la carro‐
cería11Ventilador del habitáculo12–13–14Conector de diagnosis15Airbag16Cierre centralizado, portón
trasero17Sistema de aire acondicionado18Fusible del habitáculo19Memoria20–N.ºCircuito21Cuadro de instrumentos22El encendido23Unidad de control de la carro‐
cería24Unidad de control de la carro‐
cería25–26Toma del maletero
Los asientos eléctricos, núm. 12 y 13,
tienen una protección contra sobre‐
carga. El circuito se cerrará de nuevo cuando se hayan enfriado.

Cuidado del vehículo257Caja de fusibles del
compartimento de carga
La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa. Desmonte la
tapa.
N.ºCircuito1Cierre centralizado, portón

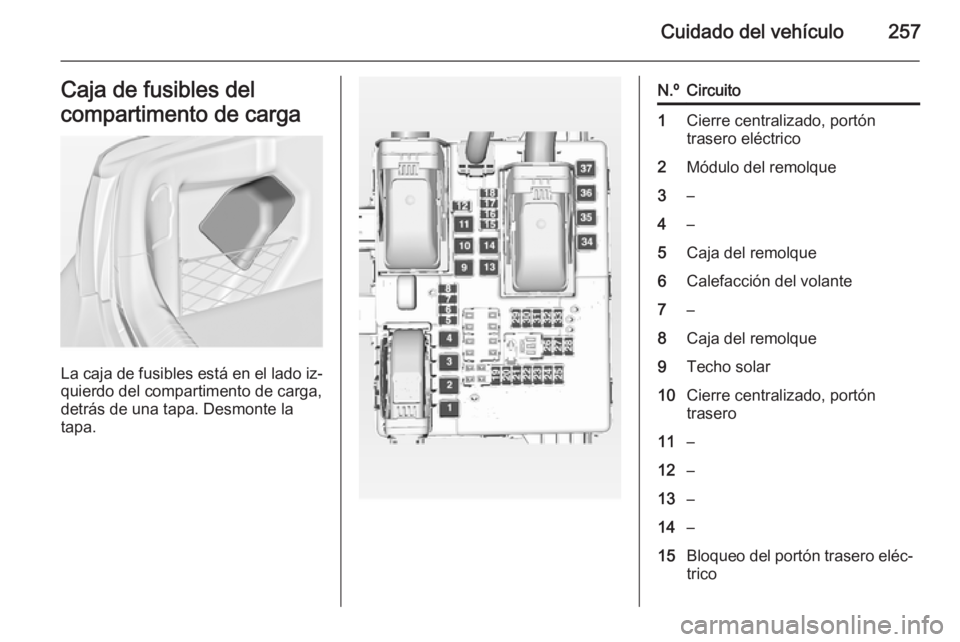

trasero eléctrico2Módulo del remolque3–4–5Caja del remolque6Calefacción del volante7–8Caja del remolque9Techo solar10Cierre centralizado, portón
trasero11–12–13–14–15Bloqueo del portón trasero eléc‐
trico

258Cuidado del vehículo

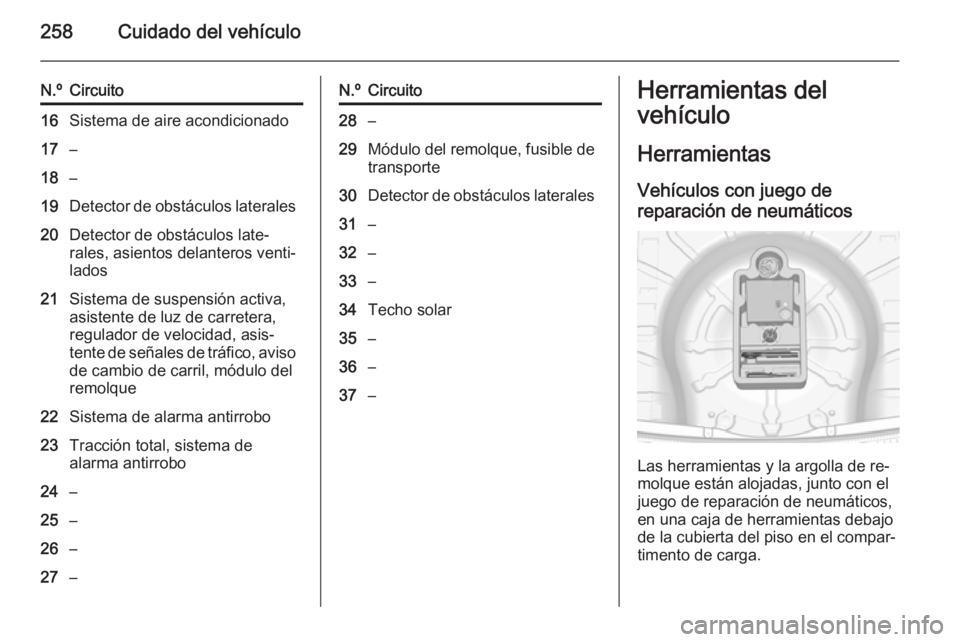

N.ºCircuito16Sistema de aire acondicionado17–18–19Detector de obstáculos laterales20Detector de obstáculos late‐
rales, asientos delanteros venti‐
lados21Sistema de suspensión activa,
asistente de luz de carretera,
regulador de velocidad, asis‐
tente de señales de tráfico, aviso
de cambio de carril, módulo del
remolque22Sistema de alarma antirrobo23Tracción total, sistema de
alarma antirrobo24–25–26–27–N.ºCircuito28–29Módulo del remolque, fusible de
transporte30Detector de obstáculos laterales31–32–33–34Techo solar35–36–37–Herramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Las herramientas y la argolla de re‐
molque están alojadas, junto con el
juego de reparación de neumáticos,
en una caja de herramientas debajo
de la cubierta del piso en el compar‐
timento de carga.
