OPEL INSIGNIA 2014 Manual de Instrucciones (in Spanish)

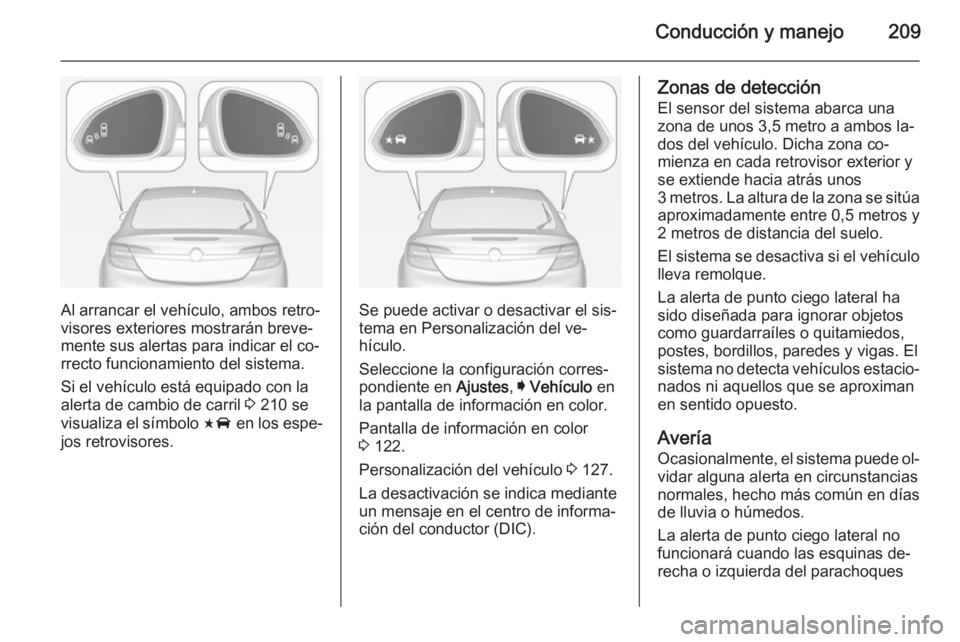

Conducción y manejo209
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
Si el vehículo está equipado con la
alerta de cambio de carril 3 210 se
visualiza el símbolo F en los espe‐
jos retrovisores.Se puede activar o desactivar el sis‐
tema en Personalización del ve‐
hículo.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 122.
Personalización del vehículo 3 127.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor (DIC).
Zonas de detección
El sensor del sistema abarca una
zona de unos 3,5 metro a ambos la‐
dos del vehículo. Dicha zona co‐
mienza en cada retrovisor exterior y se extiende hacia atrás unos
3 metros. La altura de la zona se sitúa
aproximadamente entre 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo
lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El
sistema no detecta vehículos estacio‐ nados ni aquellos que se aproximanen sentido opuesto.
Avería
Ocasionalmente, el sistema puede ol‐
vidar alguna alerta en circunstancias
normales, hecho más común en días de lluvia o húmedos.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐
recha o izquierda del parachoques

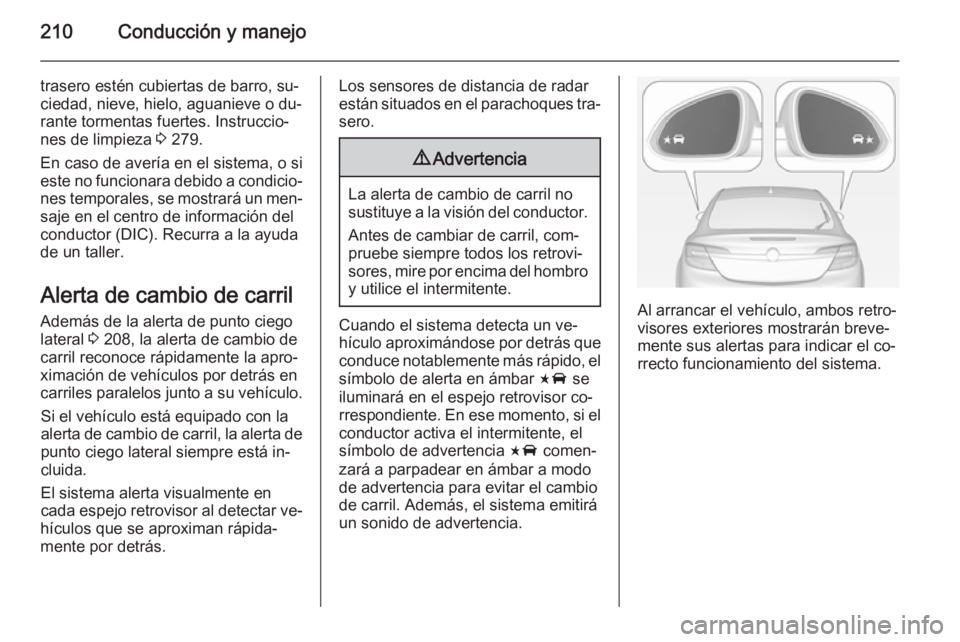

210Conducción y manejo
trasero estén cubiertas de barro, su‐
ciedad, nieve, hielo, aguanieve o du‐
rante tormentas fuertes. Instruccio‐
nes de limpieza 3 279.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un men‐
saje en el centro de información del
conductor (DIC). Recurra a la ayuda
de un taller.
Alerta de cambio de carril
Además de la alerta de punto ciego
lateral 3 208, la alerta de cambio de
carril reconoce rápidamente la apro‐
ximación de vehículos por detrás en
carriles paralelos junto a su vehículo.
Si el vehículo está equipado con la
alerta de cambio de carril, la alerta de
punto ciego lateral siempre está in‐
cluida.
El sistema alerta visualmente en
cada espejo retrovisor al detectar ve‐
hículos que se aproximan rápida‐
mente por detrás.Los sensores de distancia de radar
están situados en el parachoques tra‐ sero.9 Advertencia
La alerta de cambio de carril no
sustituye a la visión del conductor.
Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta un ve‐
hículo aproximándose por detrás que
conduce notablemente más rápido, el símbolo de alerta en ámbar F se
iluminará en el espejo retrovisor co‐ rrespondiente. En ese momento, si el
conductor activa el intermitente, el
símbolo de advertencia F comen‐
zará a parpadear en ámbar a modo de advertencia para evitar el cambio
de carril. Además, el sistema emitirá
un sonido de advertencia.Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.

Conducción y manejo211
Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente
3,5 metros paralelos a ambos lados
del vehículo y aproximadamente 3
metros hacia atrás en la alerta del
punto ciego lateral (A) y aproximada‐
mente 70 metros hacia atrás en la alerta de cambio de carril (B) en ca‐
rriles paralelos. Las zonas comienzan
en cada espejo retrovisor. La altura
de la zona se sitúa aproximadamente
entre 0,5 metros y 2 metros de dis‐
tancia del suelo.
Desactivación
La activación o desactivación de
alerta de cambio de carril se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de in‐ formación en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 122.
Personalización del vehículo 3 127.
El sistema se desactiva si el vehículo
lleva remolque.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor (DIC).
Nota
Después de su uso, es necesario
calibrar el sistema. Para una rendi‐
miento óptimo, conduzca lo antes
posible por una carretera recta con
objetos a los lados por ejemplo, qui‐
tamiedos y barreras durante algún
rato.Avería
Ocasionalmente, el sistema puede ol‐
vidar alguna alerta en circunstancias
normales, y se incrementará en con‐
diciones de humedad o en curvas pe‐ ligrosas. De otro modo el sistema
puede encenderse con los quitamie‐
dos, señales, árboles, arbustos u
otros objetos inmóviles. Este es el
funcionamiento normal y el sistema no necesita mantenimiento.
La alerta de cambio de carril no fun‐
cionará cuando las esquinas derecha o izquierda del parachoques trasero
estén cubiertas de barro, suciedad,
nieve, hielo, aguanieve o durante tor‐
mentas fuertes. Instrucciones de lim‐
pieza 3 279.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐
nes temporales, se mostrará un men‐ saje en el centro de información del
conductor (DIC). Recurra a la ayuda
de un taller.

212Conducción y manejoCámara retrovisora
La cámara retrovisora ayuda al con‐
ductor durante la marcha atrás, mos‐
trando una vista de la zona que hay
detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, como el parachoches olos bajos del vehículo, no se
muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe el en‐
torno detrás y alrededor del ve‐
hículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada entre las lu‐ ces de la matrícula y ofrece un ángulo
de visión de 130°.
Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es li‐ mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
1 metro, proyectadas sobre la imagen para definir la distancia a los objetos
mostrados.

Conducción y manejo213
La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
La función se puede desactivar en el
menú de personalización del vehículo en la pantalla de información en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 122.
Personalización del vehículo 3 127.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos
detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con la advertencia para comprobar lo que
rodea al vehículo.
Desactivación
La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se se‐
lecciona durante unos 10 segundos.
La activación o desactivación de cá‐
mara de visión trasera se puede ajus‐
tar en el menú de personalización del vehículo en la pantalla de información en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 122.Personalización del vehículo 3 127.
Avería Los mensajes de avería se muestran
con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no fun‐ cionar correctamente si:
■ el entorno es oscuro,
■ el sol o el haz de los faros brilla di‐ rectamente sobre la lente de la cá‐
mara,
■ el hielo, la nieve, el barro u otros elementos cubren la lente de la cá‐mara. Limpie la lente, enjuáguela
con agua y séquela con un paño
suave,
■ el portón trasero no está correcta‐ mente cerrado,
■ el vehículo lleve remolque,
■ el vehículo ha sufrido un accidente trasero,
■ existen cambios bruscos de tem‐ peratura.

214Conducción y manejoAlerta de tráfico por detrás
Además de la cámara de visión tra‐
sera 3 212, la alerta del tráfico por
detrás advierte del tráfico cruzado de izquierda a derecha cuando se con‐
duce marcha atrás. Cuando se reco‐
noce el tráfico por detrás y la cámara
de visión trasera está activada, en la pantalla de información en color apa‐ rece un triángulo de advertencia con
una flecha de dirección, indicando la
dirección del tráfico. Además, sona‐
rán tres pitidos por el altavoz de cada lado.Los sensores de distancia de radar
están situados en los laterales del pa‐
rachoques trasero.9 Advertencia
La alerta de tráfico por detrás no
sustituye a la visión del conductor. Observe que los objetos que es‐
tán fuera de los sensores, por
ejemplo, debajo del parachoques
o en los bajos del vehículo, no se
visualizan.
No detectan peatones, niños o
animales.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe el en‐
torno detrás y alrededor del ve‐
hículo antes de proceder.
Activación
La alerta de tráfico por detrás se ac‐
tiva automáticamente junto con la cá‐ mara de visión trasera cuando se en‐grana la marcha atrás.
Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente 20metros
hacia la izquierda o derecha por de‐
trás del vehículo.
Desactivación La alerta de tráfico por detrás se des‐
activa junto con la cámara de visión
trasera cuando se supera determi‐
nada velocidad hacia adelante o si se quita la marcha atrás durante aproxi‐
madamente 10 segundos.

Conducción y manejo215
La activación o desactivación de
alerta de tráfico por detrás se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de in‐ formación en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 122.
Personalización del vehículo 3 127.
Avería Es posible que el sistema no funcione
correctamente cuando:
■ el hielo, la nieve, el barro u otros elementos cubren los sensores.
■ el vehículo lleve remolque,
■ el vehículo ha sufrido un accidente trasero,
■ existen cambios bruscos de tem‐ peratura.Asistente de señales de
tráfico
Funcionamiento El sistema del asistente de señales
de tráfico detecta determinadas se‐
ñales de tráfico mediante una cámara
frontal y las muestra en el centro de
información del conductor.
Las señales de tráfico que se detec‐
tan son:
Señales de límite de velocidad y de prohibido adelantar ■ límite de velocidad
■ prohibido adelantar
■ fin de limitación de velocidad
■ fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
■ autopistas
■ autovías o carreteras nacionales
■ calles residencialesSeñales adicionales ■ indicaciones adicionales de las se‐ ñales de tráfico
■ limitación del uso del remolque
■ advertencia de firme deslizante por
lluvia
■ advertencia de firme deslizante por
hielo
■ flechas de dirección
Las señales de limitación de veloci‐
dad se muestran en el centro de in‐
formación del conductor hasta que se detecte la siguiente señal de limita‐
ción de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.

216Conducción y manejo
En la pantalla pueden aparecer com‐
binaciones de varias señales.
Un signo de exclamación en un re‐
cuadro indica que se han detectado señales adicionales que el sistemano reconoce.
El sistema está activo hasta que se
llega a una velocidad de 200 km/h
dependiendo de las condiciones de
iluminación. De noche, el sistema
está activo hasta una velocidad de
160 km/h.
En cuanto la velocidad baja de
55 km/h, la pantalla se reinicia y el
contenido de la página de señales de
tráfico se borra, por ejemplo, al entrar
en el centro de la ciudad. Se mostrará la siguiente indicación de velocidad
que se detecte.
Indicación en pantalla
Las señales de tráfico se visualizan
en la página Detección de señales de
tráfico en el centro de información del
conductor.
En la pantalla de nivel básico, selec‐
cione Configuración X con el bo‐
tón Menú y seleccione la entrada
de Detección de señales de tráfico
mediante la rueda de ajuste en la pa‐
lanca del intermitente 3 115.
En la pantalla de nivel intermedio y de
nivel superior seleccione el menú
Información y pulse P para seleccio‐
nar Detección de señales de tráfico
3 115.
Si se ha seleccionado otra función en
el menú del centro de información del conductor y luego se vuelve a selec‐
cionar la página Detección de
señales de tráfico , se mostrará la úl‐
tima señal de tráfico detectada.
Después de que el sistema borra la
página de señales de tráfico, aparece
el siguiente símbolo:

Conducción y manejo217
El contenido de la página de señales
de tráfico también se restaura du‐ rante la marcha pulsando el botón
SET/CLR o el botón 9 durante más
tiempo.
Función de mensajes
emergentes
Las señales de limitación de veloci‐
dad y de prohibido adelantar se
muestran como indicación emer‐
gente en cada página del centro de
información del conductor.
La función de mensajes emergentes
puede desactivarse en la página de
señales de tráfico pulsando el botón
SET/CLR de la palanca de intermi‐
tentes o el botón 9 en el volante.
La imagen muestra el DIC de nivel
básico.

218Conducción y manejo
La imagen muestra el DIC de nivel in‐
termedio o nivel superior.
Cuando la página de ajustes se vi‐
sualice, seleccione Desconectado o
ajustar alertas I para desactivar la
función de avisos emergentes. Active de nuevo seleccionando Encendido o
alertas J.
Cuando se conecta el encendido, la
función de mensajes emergentes
está desactivada.
El mensaje emergente se muestra
durante unos 8 segundos en el centro
de información del conductor.
Avería
El sistema asistente de señales de
tráfico puede funcionar incorrecta‐ mente si:
■ está sucia la zona del parabrisas donde está situada la cámara fron‐tal
■ las señales de tráfico están total o parcialmente cubiertas, o son difí‐
ciles de discernir■ hay condiciones ambientales ad‐ versas, como fuerte lluvia, nieve,
radiación solar directa o sombras.
En este caso aparece Ninguna
deteccn. señals. d. tráfico: tiempo
reinante en la pantalla
■ las señales de tráfico están daña‐ das o montadas incorrectamente
■ las señales de tráfico no cumplen las normas de la Convención de
Viena sobre la señalización vialAtención
El sistema está diseñado para
ayudar al conductor a distinguir
ciertas señales de tráfico dentro de un determinado intervalo de
velocidad. Nunca debe ignorar las señales de tráfico que no muestra
el sistema.
El sistema no distingue otras se‐ ñales de tráfico, distintas de las
convencionales, que pudieran es‐
tablecer o finalizar una limitación
de velocidad.
No deje que esta característica es‐
pecial le incite a conducir arries‐
gadamente.
Adapte siempre la velocidad a las
condiciones de la calzada.
Los sistemas de ayuda a la con‐
ducción no eximen al conductor
de su plena responsabilidad en el
manejo del vehículo.
Aviso de cambio de carril
El sistema de aviso de cambio de ca‐ rril observa las marcas del carril entrelas que circula el vehículo, mediante
una cámara frontal. El sistema de‐
tecta los cambios de carril y avisa al
conductor en caso de un cambio in‐
voluntario de carril mediante señales
acústicas y visuales.
Los criterios para detectar un cambio involuntario de carril son:
■ no se han accionado los intermiten‐
tes
■ no se ha accionado el pedal del freno
