Conducción y manejo219
■no hay un accionamiento activo del
acelerador
■ no hay un accionamiento del vo‐ lante
Si el conductor reacciona activa‐
mente, no se producirá el aviso.

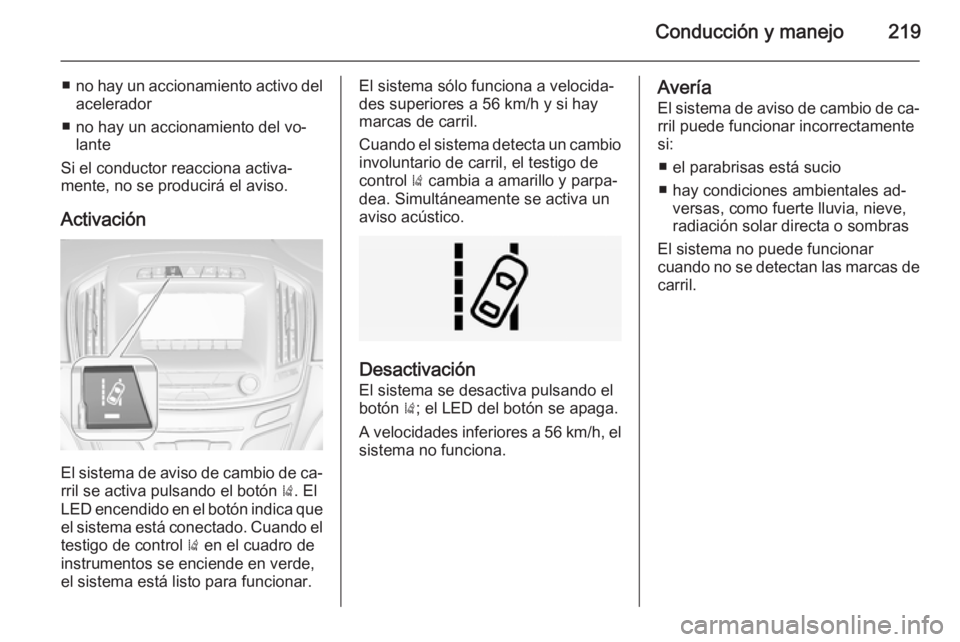

Activación
El sistema de aviso de cambio de ca‐ rril se activa pulsando el botón ). El
LED encendido en el botón indica que
el sistema está conectado. Cuando el
testigo de control ) en el cuadro de
instrumentos se enciende en verde,
el sistema está listo para funcionar.
El sistema sólo funciona a velocida‐
des superiores a 56 km/h y si hay
marcas de carril.
Cuando el sistema detecta un cambio
involuntario de carril, el testigo de
control ) cambia a amarillo y parpa‐
dea. Simultáneamente se activa un
aviso acústico.
Desactivación
El sistema se desactiva pulsando el
botón ); el LED del botón se apaga.
A velocidades inferiores a 56 km/h, el
sistema no funciona.
Avería
El sistema de aviso de cambio de ca‐
rril puede funcionar incorrectamente
si:
■ el parabrisas está sucio
■ hay condiciones ambientales ad‐ versas, como fuerte lluvia, nieve,
radiación solar directa o sombras
El sistema no puede funcionar
cuando no se detectan las marcas de carril.

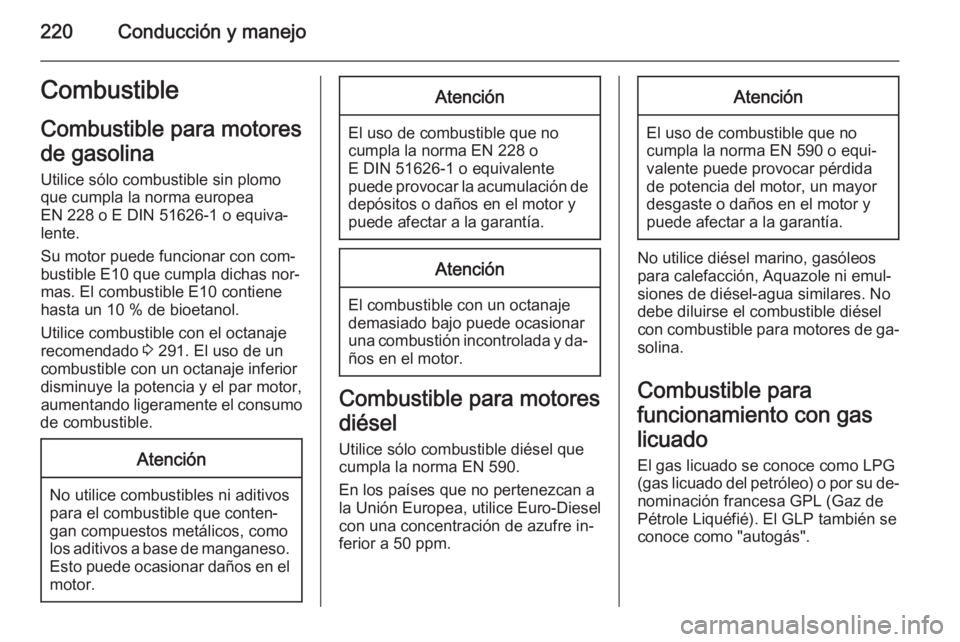

220Conducción y manejoCombustibleCombustible para motores
de gasolina
Utilice sólo combustible sin plomo
que cumpla la norma europea
EN 228 o E DIN 51626-1 o equiva‐
lente.
Su motor puede funcionar con com‐
bustible E10 que cumpla dichas nor‐
mas. El combustible E10 contiene
hasta un 10 % de bioetanol.
Utilice combustible con el octanaje
recomendado 3 291. El uso de un
combustible con un octanaje inferior
disminuye la potencia y el par motor,
aumentando ligeramente el consumo
de combustible.Atención
No utilice combustibles ni aditivos
para el combustible que conten‐
gan compuestos metálicos, como
los aditivos a base de manganeso. Esto puede ocasionar daños en el
motor.
Atención
El uso de combustible que no
cumpla la norma EN 228 o
E DIN 51626-1 o equivalente
puede provocar la acumulación de depósitos o daños en el motor y
puede afectar a la garantía.
Atención
El combustible con un octanaje
demasiado bajo puede ocasionar
una combustión incontrolada y da‐
ños en el motor.
Combustible para motores
diésel
Utilice sólo combustible diésel que
cumpla la norma EN 590.
En los países que no pertenezcan a
la Unión Europea, utilice Euro-Diesel
con una concentración de azufre in‐
ferior a 50 ppm.
Atención
El uso de combustible que no
cumpla la norma EN 590 o equi‐
valente puede provocar pérdida
de potencia del motor, un mayor
desgaste o daños en el motor y
puede afectar a la garantía.
No utilice diésel marino, gasóleos para calefacción, Aquazole ni emul‐
siones de diésel-agua similares. No
debe diluirse el combustible diésel
con combustible para motores de ga‐ solina.
Combustible para
funcionamiento con gas
licuado
El gas licuado se conoce como LPG
(gas licuado del petróleo) o por su de‐
nominación francesa GPL (Gaz de
Pétrole Liquéfié). El GLP también se
conoce como "autogás".

Conducción y manejo221
El GLP se compone principalmente
de propano y butano. El octanaje se
sitúa entre 105 y 115, dependiendo
de la proporción de butano. El GLP se almacena en forma líquida a una pre‐
sión de 5 - 10 bar.
Su punto de ebullición depende de la
presión y la relación de la mezcla. A
presión atmosférica, oscila entre
-42 °C (propano puro) y -0,5 °C (bu‐
tano puro).Atención
El sistema funciona con una tem‐
peratura ambiente de -8 °C a
100 °C aproximadamente.
El correcto funcionamiento del sis‐
tema GLP sólo se puede garantizar si el gas licuado cumple los requisitos
mínimos de la norma DIN EN 589.
Selector de combustible
Pulse el botón LPG para cambiar en‐
tre el funcionamiento con gasolina y
con gas licuado en cuanto se hayan
alcanzado los parámetros requeridos
(temperatura del refrigerante, tempe‐ ratura del gas y régimen mínimo del
motor). Los requisitos se suelen cum‐
plir después de unos 60 segundos
(dependiendo de la temperatura ex‐
terior) y de pisar con fuerza el acele‐
rador. El LED de estado muestra el
modo de funcionamiento actual.
1 desco‐
nectar=funcionamiento
con gasolina1 se
enciende=funcionamiento
con gas licuado1 parpadea=el cambio no es
posible, un tipo de
combustible está
agotado
En cuanto se vacía el depósito de gas licuado, se cambia automáticamente
al funcionamiento con gasolina hasta
que se desconecte el encendido.
Cada seis meses debe agotar el de‐
pósito de gasolina, hasta que se ilu‐
mine el testigo de control i o Y, y
luego repostar. Esto ayuda a mante‐
ner la calidad del combustible y la
operatividad del sistema para el fun‐
cionamiento con gasolina.
El depósito del vehículo se debe lle‐
nar de combustible a intervalos regu‐ lares para evitar su corrosión.

222Conducción y manejo

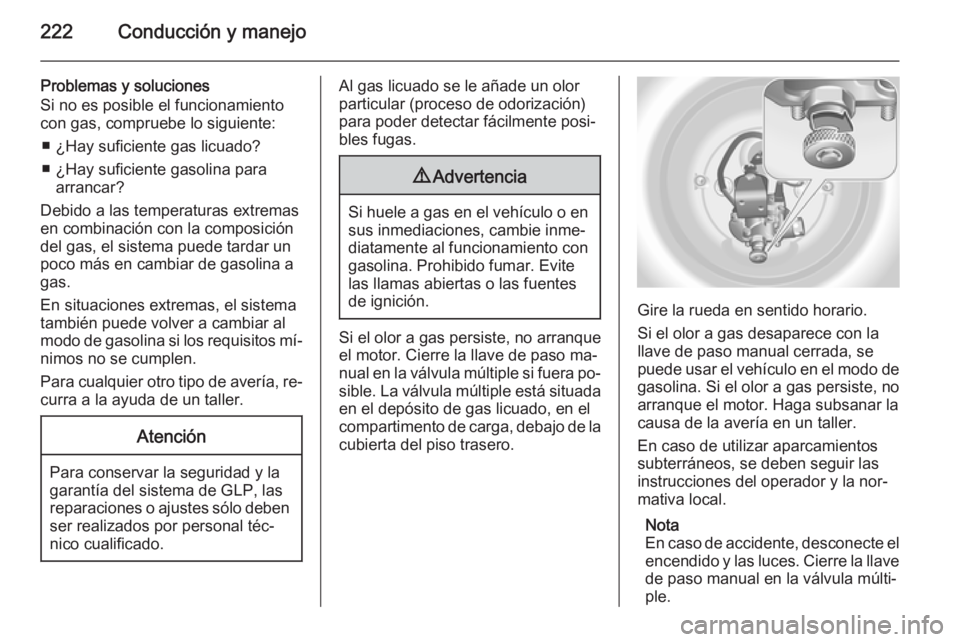

Problemas y soluciones
Si no es posible el funcionamiento
con gas, compruebe lo siguiente:
■ ¿Hay suficiente gas licuado?
■ ¿Hay suficiente gasolina para arrancar?
Debido a las temperaturas extremas
en combinación con la composición
del gas, el sistema puede tardar un
poco más en cambiar de gasolina a
gas.
En situaciones extremas, el sistema
también puede volver a cambiar al
modo de gasolina si los requisitos mí‐
nimos no se cumplen.
Para cualquier otro tipo de avería, re‐ curra a la ayuda de un taller.Atención
Para conservar la seguridad y la
garantía del sistema de GLP, las
reparaciones o ajustes sólo deben ser realizados por personal téc‐
nico cualificado.
Al gas licuado se le añade un olor
particular (proceso de odorización) para poder detectar fácilmente posi‐
bles fugas.9 Advertencia
Si huele a gas en el vehículo o en
sus inmediaciones, cambie inme‐
diatamente al funcionamiento con
gasolina. Prohibido fumar. Evite las llamas abiertas o las fuentes
de ignición.
Si el olor a gas persiste, no arranque
el motor. Cierre la llave de paso ma‐
nual en la válvula múltiple si fuera po‐
sible. La válvula múltiple está situada en el depósito de gas licuado, en el
compartimento de carga, debajo de la
cubierta del piso trasero.
Gire la rueda en sentido horario.
Si el olor a gas desaparece con la
llave de paso manual cerrada, se
puede usar el vehículo en el modo de
gasolina. Si el olor a gas persiste, no
arranque el motor. Haga subsanar la
causa de la avería en un taller.
En caso de utilizar aparcamientos
subterráneos, se deben seguir las
instrucciones del operador y la nor‐
mativa local.
Nota
En caso de accidente, desconecte el encendido y las luces. Cierre la llave
de paso manual en la válvula múlti‐
ple.

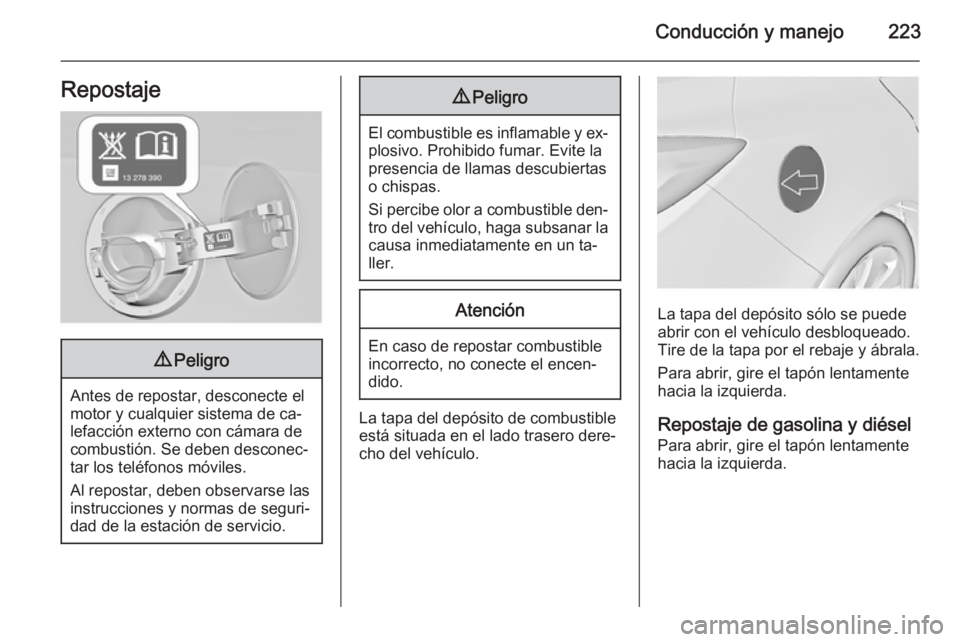

Conducción y manejo223Repostaje9Peligro
Antes de repostar, desconecte el
motor y cualquier sistema de ca‐
lefacción externo con cámara de
combustión. Se deben desconec‐
tar los teléfonos móviles.
Al repostar, deben observarse las
instrucciones y normas de seguri‐
dad de la estación de servicio.
9 Peligro
El combustible es inflamable y ex‐
plosivo. Prohibido fumar. Evite la
presencia de llamas descubiertas
o chispas.
Si percibe olor a combustible den‐
tro del vehículo, haga subsanar la causa inmediatamente en un ta‐
ller.
Atención
En caso de repostar combustible
incorrecto, no conecte el encen‐
dido.
La tapa del depósito de combustible
está situada en el lado trasero dere‐
cho del vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
Tire de la tapa por el rebaje y ábrala.
Para abrir, gire el tapón lentamente
hacia la izquierda.
Repostaje de gasolina y diésel Para abrir, gire el tapón lentamente
hacia la izquierda.

224Conducción y manejo

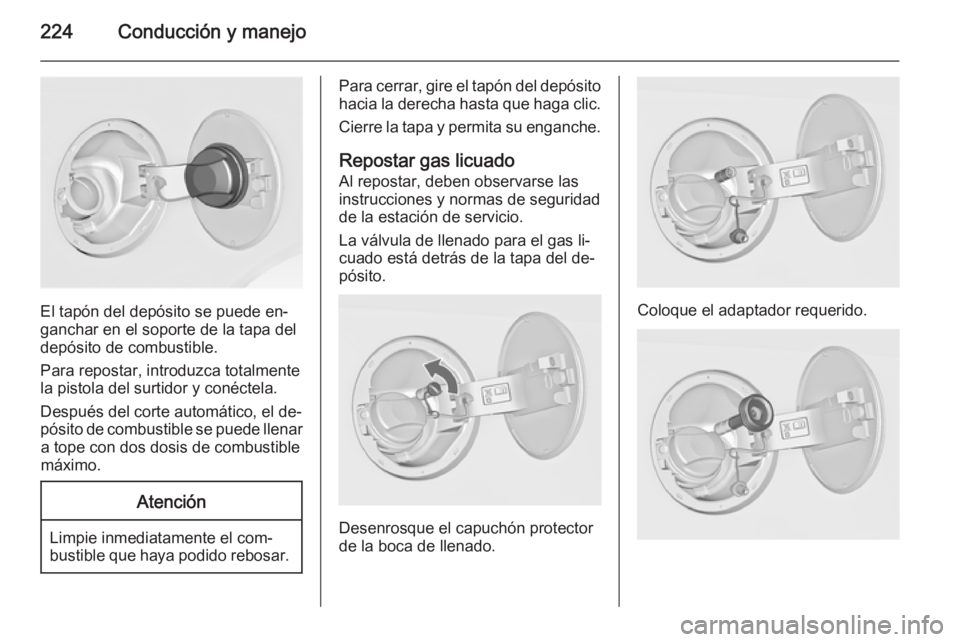

El tapón del depósito se puede en‐
ganchar en el soporte de la tapa del
depósito de combustible.
Para repostar, introduzca totalmente
la pistola del surtidor y conéctela.
Después del corte automático, el de‐
pósito de combustible se puede llenar a tope con dos dosis de combustible
máximo.
Atención
Limpie inmediatamente el com‐
bustible que haya podido rebosar.
Para cerrar, gire el tapón del depósito
hacia la derecha hasta que haga clic.
Cierre la tapa y permita su enganche.
Repostar gas licuado
Al repostar, deben observarse las instrucciones y normas de seguridad
de la estación de servicio.
La válvula de llenado para el gas li‐
cuado está detrás de la tapa del de‐
pósito.
Desenrosque el capuchón protector
de la boca de llenado.
Coloque el adaptador requerido.

Conducción y manejo225

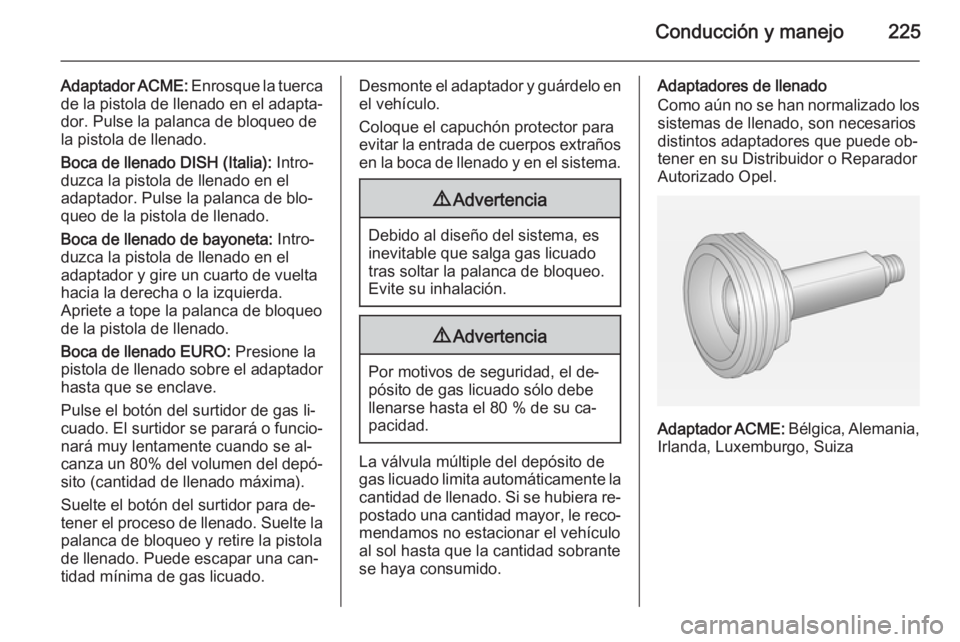

Adaptador ACME: Enrosque la tuerca
de la pistola de llenado en el adapta‐
dor. Pulse la palanca de bloqueo de
la pistola de llenado.
Boca de llenado DISH (Italia): Intro‐
duzca la pistola de llenado en el
adaptador. Pulse la palanca de blo‐
queo de la pistola de llenado.
Boca de llenado de bayoneta: Intro‐
duzca la pistola de llenado en el
adaptador y gire un cuarto de vuelta
hacia la derecha o la izquierda.
Apriete a tope la palanca de bloqueo
de la pistola de llenado.
Boca de llenado EURO: Presione la
pistola de llenado sobre el adaptador
hasta que se enclave.
Pulse el botón del surtidor de gas li‐
cuado. El surtidor se parará o funcio‐ nará muy lentamente cuando se al‐
canza un 80% del volumen del depó‐
sito (cantidad de llenado máxima).
Suelte el botón del surtidor para de‐
tener el proceso de llenado. Suelte la
palanca de bloqueo y retire la pistola
de llenado. Puede escapar una can‐ tidad mínima de gas licuado.Desmonte el adaptador y guárdelo en
el vehículo.
Coloque el capuchón protector para
evitar la entrada de cuerpos extraños en la boca de llenado y en el sistema.9 Advertencia
Debido al diseño del sistema, es
inevitable que salga gas licuado tras soltar la palanca de bloqueo.
Evite su inhalación.
9 Advertencia
Por motivos de seguridad, el de‐
pósito de gas licuado sólo debe
llenarse hasta el 80 % de su ca‐
pacidad.
La válvula múltiple del depósito de
gas licuado limita automáticamente la
cantidad de llenado. Si se hubiera re‐ postado una cantidad mayor, le reco‐
mendamos no estacionar el vehículo
al sol hasta que la cantidad sobrante
se haya consumido.
Adaptadores de llenado
Como aún no se han normalizado los
sistemas de llenado, son necesarios
distintos adaptadores que puede ob‐
tener en su Distribuidor o Reparador
Autorizado Opel.
Adaptador ACME: Bélgica, Alemania,
Irlanda, Luxemburgo, Suiza

226Conducción y manejo

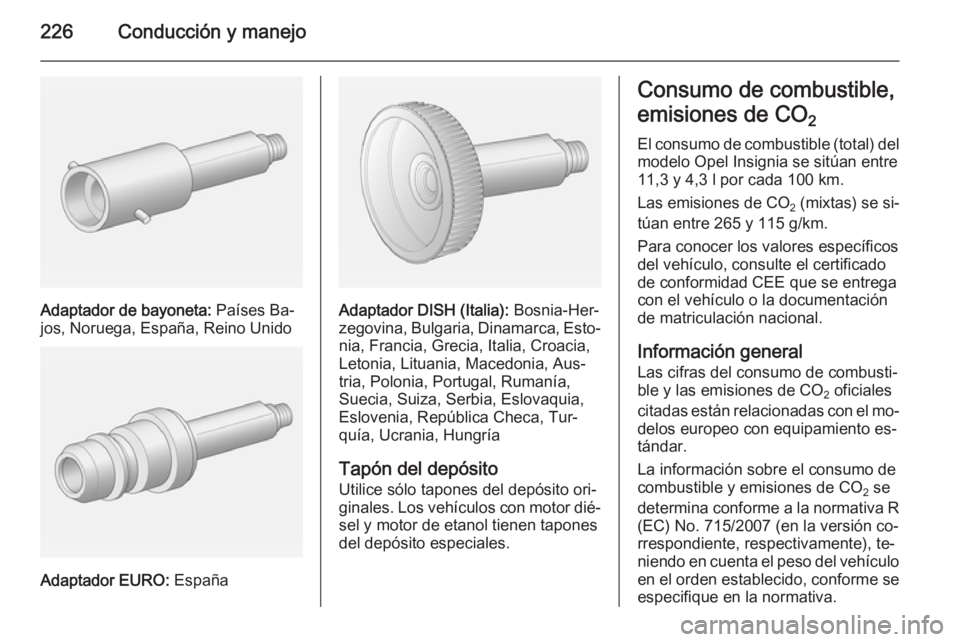

Adaptador de bayoneta: Países Ba‐
jos, Noruega, España, Reino Unido
Adaptador EURO: España
Adaptador DISH (Italia): Bosnia-Her‐
zegovina, Bulgaria, Dinamarca, Esto‐ nia, Francia, Grecia, Italia, Croacia,
Letonia, Lituania, Macedonia, Aus‐
tria, Polonia, Portugal, Rumanía,
Suecia, Suiza, Serbia, Eslovaquia,
Eslovenia, República Checa, Tur‐
quía, Ucrania, Hungría
Tapón del depósito Utilice sólo tapones del depósito ori‐
ginales. Los vehículos con motor dié‐
sel y motor de etanol tienen tapones
del depósito especiales.
Consumo de combustible,
emisiones de CO 2
El consumo de combustible (total) del modelo Opel Insignia se sitúan entre
11,3 y 4,3 l por cada 100 km.
Las emisiones de CO 2 (mixtas) se si‐
túan entre 265 y 115 g/km.
Para conocer los valores específicos
del vehículo, consulte el certificado
de conformidad CEE que se entrega
con el vehículo o la documentación
de matriculación nacional.
Información general
Las cifras del consumo de combusti‐
ble y las emisiones de CO 2 oficiales
citadas están relacionadas con el mo‐
delos europeo con equipamiento es‐
tándar.
La información sobre el consumo de
combustible y emisiones de CO 2 se
determina conforme a la normativa R (EC) No. 715/2007 (en la versión co‐
rrespondiente, respectivamente), te‐
niendo en cuenta el peso del vehículo
en el orden establecido, conforme se
especifique en la normativa.

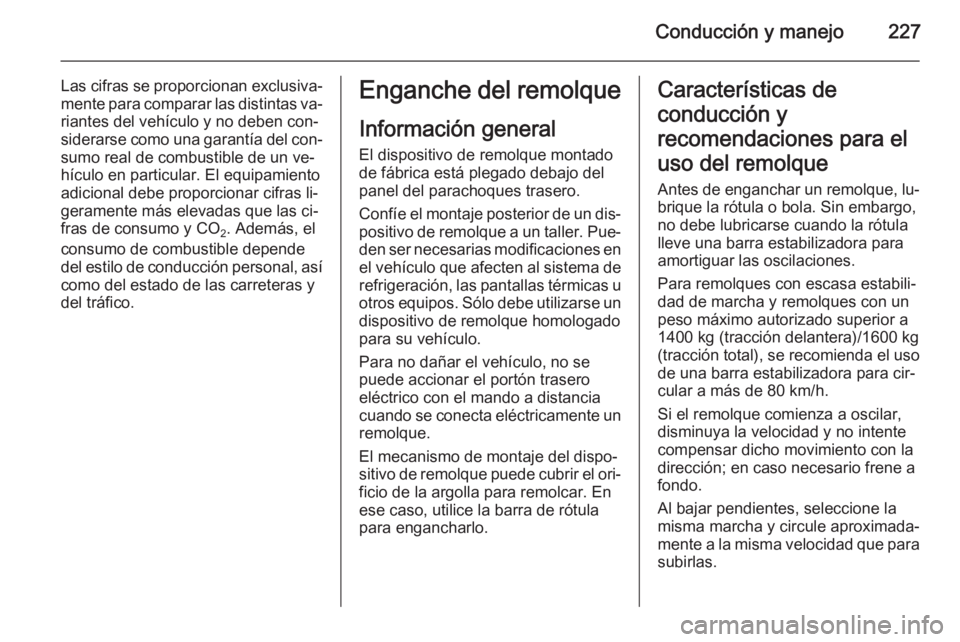

Conducción y manejo227
Las cifras se proporcionan exclusiva‐
mente para comparar las distintas va‐ riantes del vehículo y no deben con‐
siderarse como una garantía del con‐
sumo real de combustible de un ve‐
hículo en particular. El equipamiento
adicional debe proporcionar cifras li‐
geramente más elevadas que las ci‐
fras de consumo y CO 2. Además, el
consumo de combustible depende del estilo de conducción personal, así como del estado de las carreteras y
del tráfico.Enganche del remolque
Información general
El dispositivo de remolque montado
de fábrica está plegado debajo del
panel del parachoques trasero.
Confíe el montaje posterior de un dis‐ positivo de remolque a un taller. Pue‐
den ser necesarias modificaciones en el vehículo que afecten al sistema derefrigeración, las pantallas térmicas u
otros equipos. Sólo debe utilizarse un
dispositivo de remolque homologado
para su vehículo.
Para no dañar el vehículo, no se
puede accionar el portón trasero
eléctrico con el mando a distancia
cuando se conecta eléctricamente un
remolque.
El mecanismo de montaje del dispo‐
sitivo de remolque puede cubrir el ori‐ ficio de la argolla para remolcar. En
ese caso, utilice la barra de rótula
para engancharlo.Características de
conducción y
recomendaciones para el
uso del remolque Antes de enganchar un remolque, lu‐
brique la rótula o bola. Sin embargo,
no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Para remolques con escasa estabili‐
dad de marcha y remolques con un
peso máximo autorizado superior a
1400 kg (tracción delantera)/1600 kg
(tracción total), se recomienda el uso de una barra estabilizadora para cir‐
cular a más de 80 km/h.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para
subirlas.

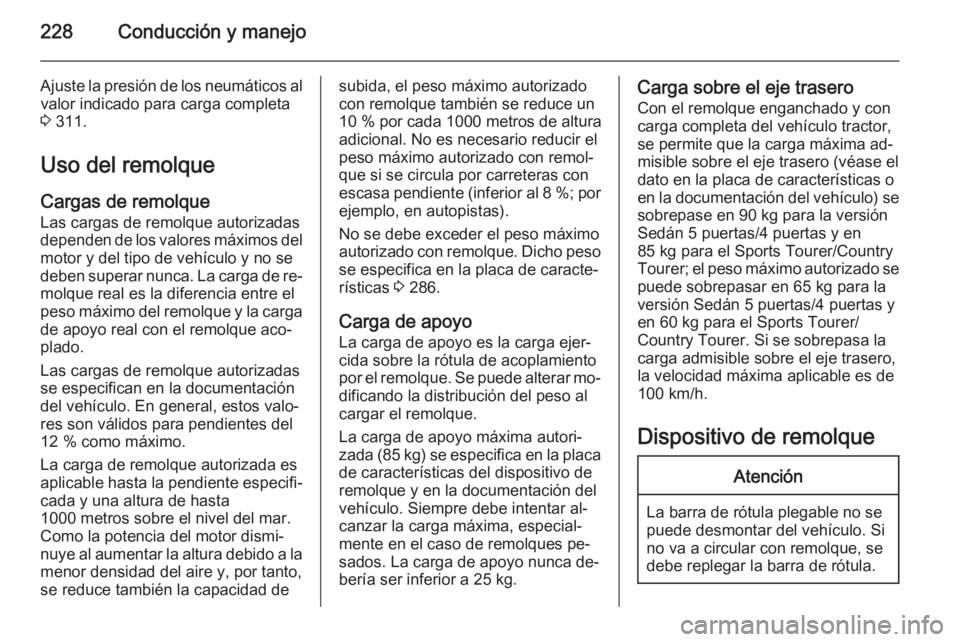

228Conducción y manejo
Ajuste la presión de los neumáticos alvalor indicado para carga completa
3 311.
Uso del remolque
Cargas de remolque
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no sedeben superar nunca. La carga de re‐
molque real es la diferencia entre el
peso máximo del remolque y la carga
de apoyo real con el remolque aco‐
plado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12 % como máximo.
La carga de remolque autorizada es aplicable hasta la pendiente especifi‐ cada y una altura de hasta
1000 metros sobre el nivel del mar. Como la potencia del motor dismi‐
nuye al aumentar la altura debido a la menor densidad del aire y, por tanto,se reduce también la capacidad desubida, el peso máximo autorizado
con remolque también se reduce un
10 % por cada 1000 metros de altura
adicional. No es necesario reducir el
peso máximo autorizado con remol‐
que si se circula por carreteras con
escasa pendiente (inferior al 8 %; por
ejemplo, en autopistas).
No se debe exceder el peso máximo autorizado con remolque. Dicho peso se especifica en la placa de caracte‐
rísticas 3 286.
Carga de apoyo La carga de apoyo es la carga ejer‐
cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar mo‐
dificando la distribución del peso al
cargar el remolque.
La carga de apoyo máxima autori‐
zada (85 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo. Siempre debe intentar al‐
canzar la carga máxima, especial‐
mente en el caso de remolques pe‐
sados. La carga de apoyo nunca de‐
bería ser inferior a 25 kg.Carga sobre el eje trasero
Con el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima ad‐
misible sobre el eje trasero (véase el
dato en la placa de características o
en la documentación del vehículo) se sobrepase en 90 kg para la versión
Sedán 5 puertas/4 puertas y en
85 kg para el Sports Tourer/Country
Tourer; el peso máximo autorizado se
puede sobrepasar en 65 kg para la
versión Sedán 5 puertas/4 puertas y
en 60 kg para el Sports Tourer/
Country Tourer. Si se sobrepasa la
carga admisible sobre el eje trasero,
la velocidad máxima aplicable es de
100 km/h.
Dispositivo de remolqueAtención
La barra de rótula plegable no se
puede desmontar del vehículo. Si
no va a circular con remolque, se
debe replegar la barra de rótula.
