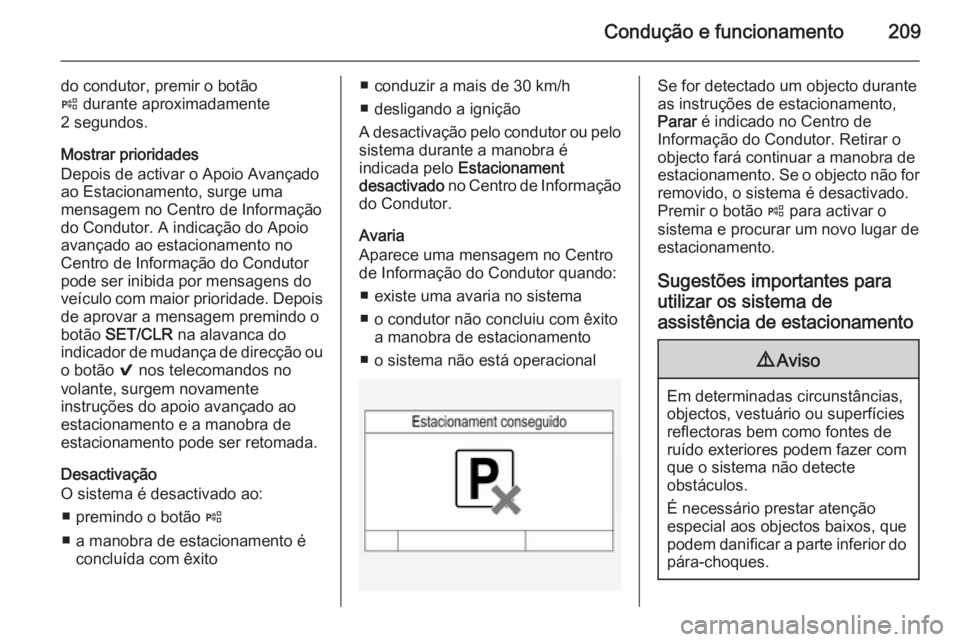

Condução e funcionamento209
do condutor, premir o botão
( durante aproximadamente
2 segundos.
Mostrar prioridades
Depois de activar o Apoio Avançado
ao Estacionamento, surge uma
mensagem no Centro de Informação
do Condutor. A indicação do Apoio
avançado ao estacionamento no
Centro de Informação do Condutor
pode ser inibida por mensagens do
veículo com maior prioridade. Depois
de aprovar a mensagem premindo o
botão SET/CLR na alavanca do
indicador de mudança de direcção ou o botão 9 nos telecomandos no
volante, surgem novamente
instruções do apoio avançado ao
estacionamento e a manobra de
estacionamento pode ser retomada.
Desactivação
O sistema é desactivado ao:
■ premindo o botão (
■ a manobra de estacionamento é concluída com êxito■ conduzir a mais de 30 km/h
■ desligando a ignição
A desactivação pelo condutor ou pelo sistema durante a manobra é
indicada pelo Estacionament
desactivado no Centro de Informação
do Condutor.
Avaria
Aparece uma mensagem no Centro
de Informação do Condutor quando:
■ existe uma avaria no sistema
■ o condutor não concluiu com êxito a manobra de estacionamento
■ o sistema não está operacionalSe for detectado um objecto durante
as instruções de estacionamento,
Parar é indicado no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de estacionamento. Se o objecto não for
removido, o sistema é desactivado.
Premir o botão ( para activar o
sistema e procurar um novo lugar de
estacionamento.
Sugestões importantes para
utilizar os sistema de assistência de estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do
pára-choques.

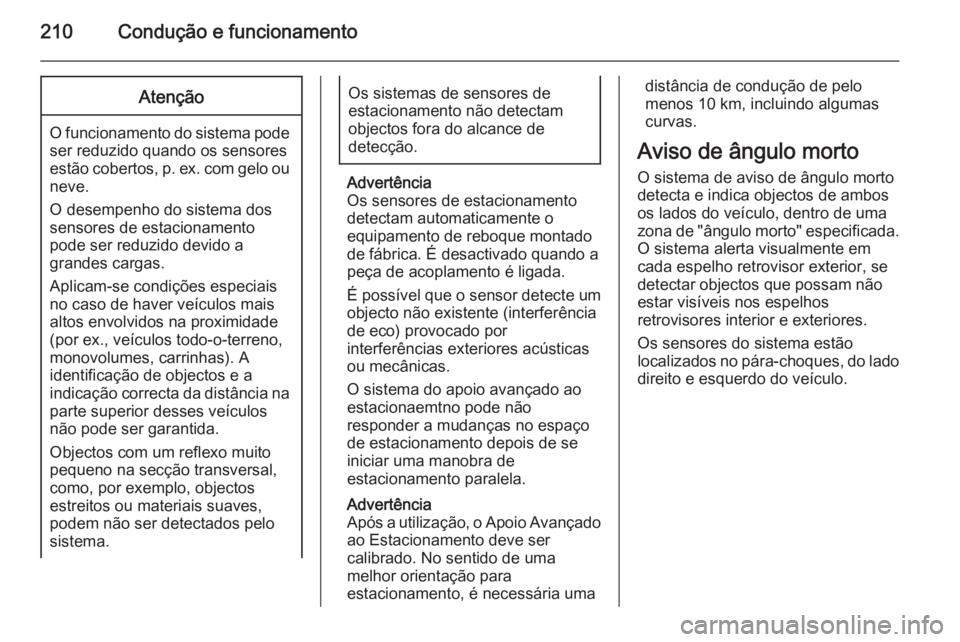

210Condução e funcionamentoAtenção
O funcionamento do sistema podeser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas
ou mecânicas.
O sistema do apoio avançado ao
estacionaemtno pode não
responder a mudanças no espaço
de estacionamento depois de se
iniciar uma manobra de
estacionamento paralela.
Advertência
Após a utilização, o Apoio Avançado ao Estacionamento deve ser
calibrado. No sentido de uma
melhor orientação para
estacionamento, é necessária uma
distância de condução de pelo
menos 10 km, incluindo algumas
curvas.
Aviso de ângulo morto
O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.

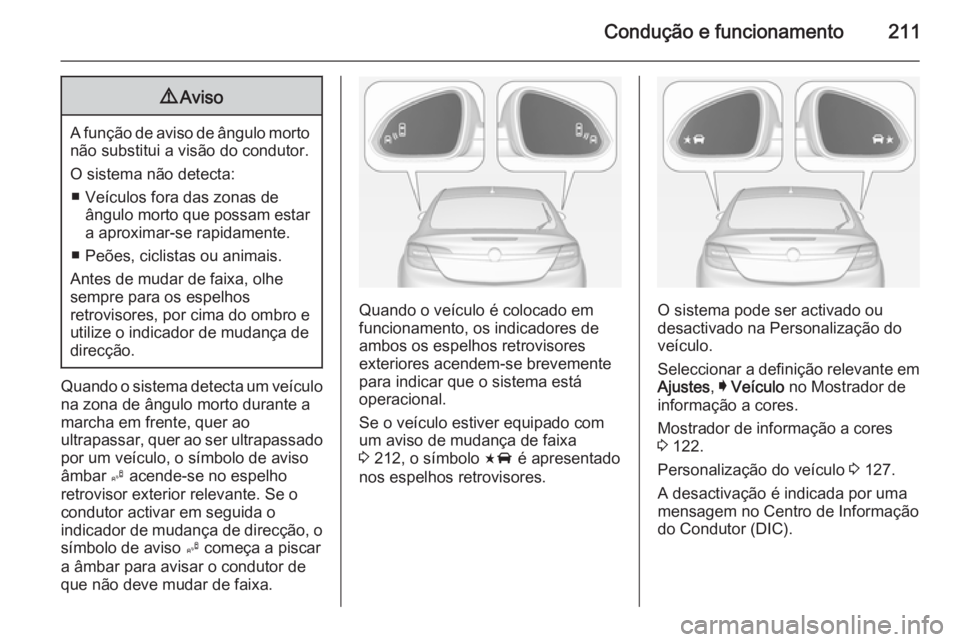

Condução e funcionamento2119Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta: ■ Veículos fora das zonas de ângulo morto que possam estar
a aproximar-se rapidamente.
■ Peões, ciclistas ou animais.
Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema detecta um veículo
na zona de ângulo morto durante a
marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, o símbolo de aviso
âmbar B acende-se no espelho
retrovisor exterior relevante. Se o
condutor activar em seguida o
indicador de mudança de direcção, o símbolo de aviso B começa a piscar
a âmbar para avisar o condutor de que não deve mudar de faixa.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
Se o veículo estiver equipado com
um aviso de mudança de faixa
3 212, o símbolo F é apresentado
nos espelhos retrovisores.O sistema pode ser activado ou
desactivado na Personalização do
veículo.
Seleccionar a definição relevante em
Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 122.
Personalização do veículo 3 127.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor (DIC).

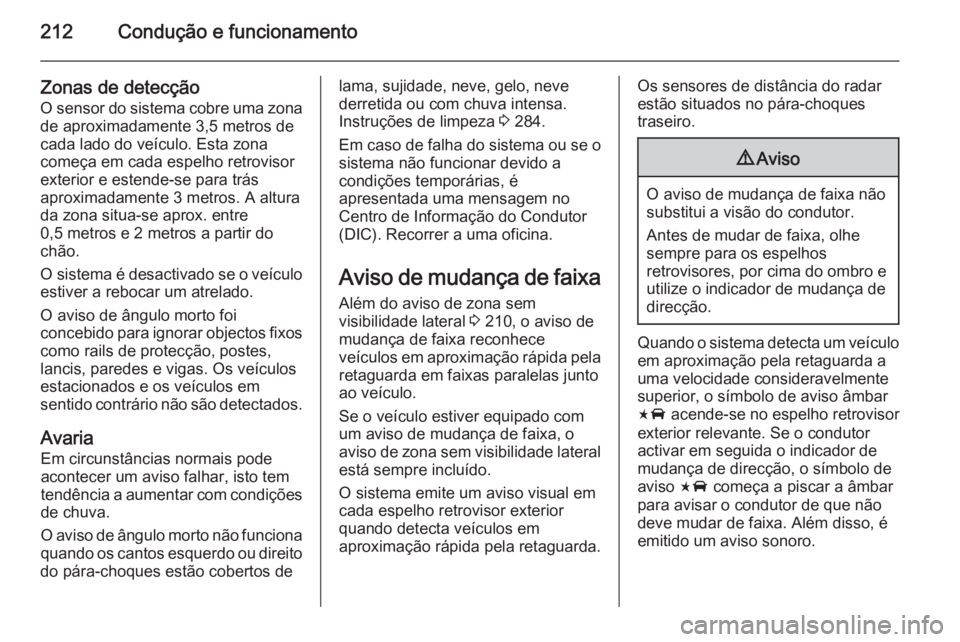

212Condução e funcionamento
Zonas de detecção
O sensor do sistema cobre uma zona
de aproximadamente 3,5 metros de
cada lado do veículo. Esta zona
começa em cada espelho retrovisor
exterior e estende-se para trás
aproximadamente 3 metros. A altura
da zona situa-se aprox. entre
0,5 metros e 2 metros a partir do
chão.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
O aviso de ângulo morto foi
concebido para ignorar objectos fixos como rails de protecção, postes,
lancis, paredes e vigas. Os veículos estacionados e os veículos em
sentido contrário não são detectados.
Avaria Em circunstâncias normais pode
acontecer um aviso falhar, isto tem
tendência a aumentar com condições
de chuva.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques estão cobertos delama, sujidade, neve, gelo, neve
derretida ou com chuva intensa. Instruções de limpeza 3 284.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor
(DIC). Recorrer a uma oficina.
Aviso de mudança de faixa Além do aviso de zona sem
visibilidade lateral 3 210, o aviso de
mudança de faixa reconhece
veículos em aproximação rápida pela retaguarda em faixas paralelas junto
ao veículo.
Se o veículo estiver equipado com
um aviso de mudança de faixa, o
aviso de zona sem visibilidade lateral está sempre incluído.
O sistema emite um aviso visual em
cada espelho retrovisor exterior
quando detecta veículos em
aproximação rápida pela retaguarda.Os sensores de distância do radar
estão situados no pára-choques traseiro.9 Aviso
O aviso de mudança de faixa não
substitui a visão do condutor.
Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema detecta um veículo
em aproximação pela retaguarda a
uma velocidade consideravelmente
superior, o símbolo de aviso âmbar
F acende-se no espelho retrovisor
exterior relevante. Se o condutor
activar em seguida o indicador de mudança de direcção, o símbolo de
aviso F começa a piscar a âmbar
para avisar o condutor de que não
deve mudar de faixa. Além disso, é
emitido um aviso sonoro.

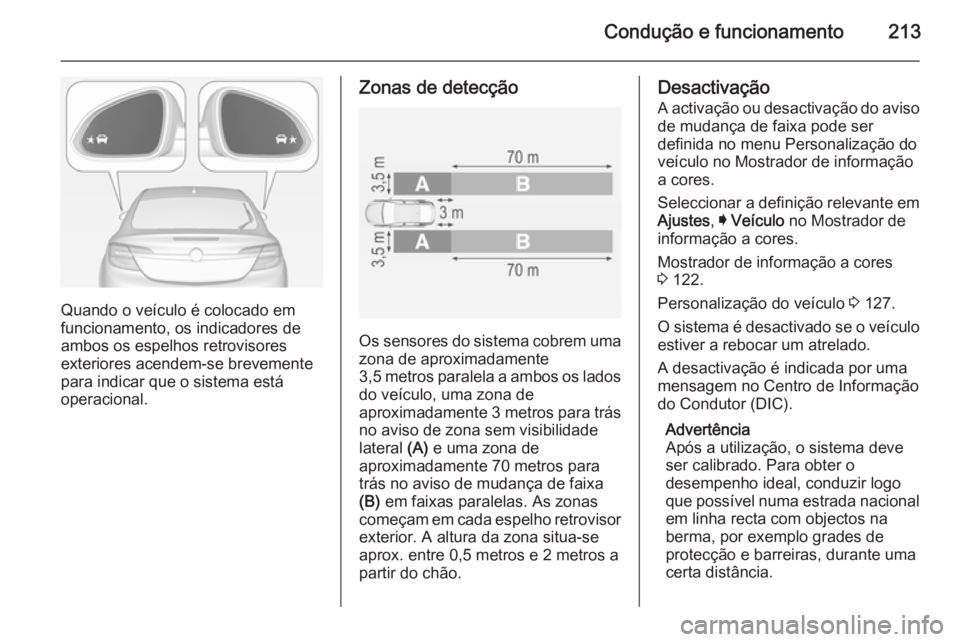

Condução e funcionamento213
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
Zonas de detecção
Os sensores do sistema cobrem uma
zona de aproximadamente
3,5 metros paralela a ambos os lados do veículo, uma zona de
aproximadamente 3 metros para trás no aviso de zona sem visibilidade
lateral (A) e uma zona de
aproximadamente 70 metros para
trás no aviso de mudança de faixa (B) em faixas paralelas. As zonas
começam em cada espelho retrovisor
exterior. A altura da zona situa-se
aprox. entre 0,5 metros e 2 metros a
partir do chão.
Desactivação
A activação ou desactivação do aviso de mudança de faixa pode ser
definida no menu Personalização do
veículo no Mostrador de informação
a cores.
Seleccionar a definição relevante em
Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores 3 122.
Personalização do veículo 3 127.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor (DIC).
Advertência
Após a utilização, o sistema deve
ser calibrado. Para obter o
desempenho ideal, conduzir logo
que possível numa estrada nacional em linha recta com objectos na
berma, por exemplo grades de
protecção e barreiras, durante uma
certa distância.

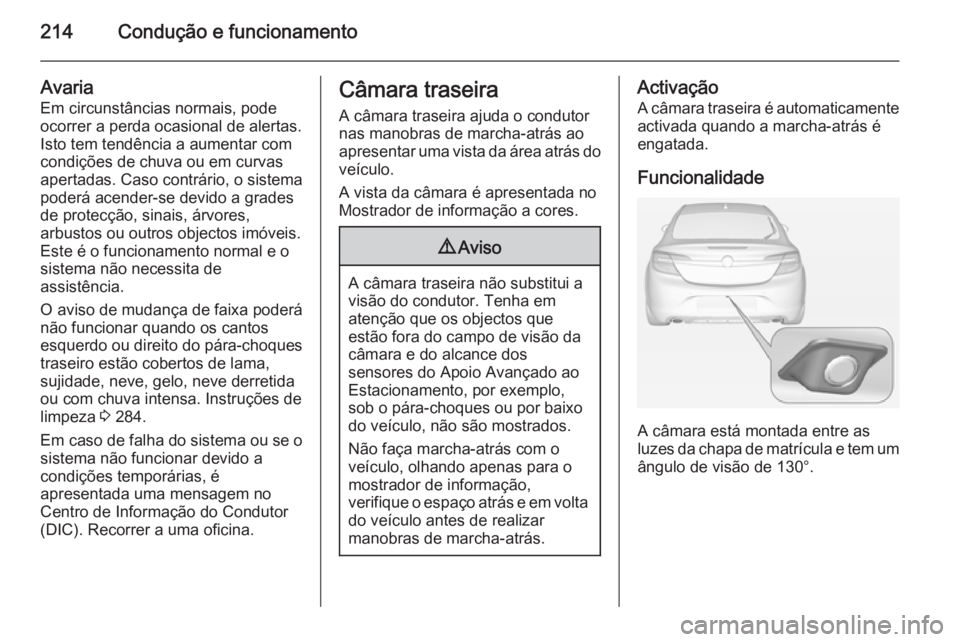

214Condução e funcionamento
Avaria
Em circunstâncias normais, pode
ocorrer a perda ocasional de alertas.
Isto tem tendência a aumentar com
condições de chuva ou em curvas
apertadas. Caso contrário, o sistema
poderá acender-se devido a grades
de protecção, sinais, árvores,
arbustos ou outros objectos imóveis.
Este é o funcionamento normal e o sistema não necessita de
assistência.
O aviso de mudança de faixa poderá
não funcionar quando os cantos
esquerdo ou direito do pára-choques
traseiro estão cobertos de lama,
sujidade, neve, gelo, neve derretida
ou com chuva intensa. Instruções de
limpeza 3 284.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor
(DIC). Recorrer a uma oficina.Câmara traseira
A câmara traseira ajuda o condutor
nas manobras de marcha-atrás ao
apresentar uma vista da área atrás do
veículo.
A vista da câmara é apresentada no
Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Tenha em
atenção que os objectos que
estão fora do campo de visão da
câmara e do alcance dos
sensores do Apoio Avançado ao
Estacionamento, por exemplo,
sob o pára-choques ou por baixo
do veículo, não são mostrados.
Não faça marcha-atrás com o
veículo, olhando apenas para o
mostrador de informação,
verifique o espaço atrás e em volta do veículo antes de realizar
manobras de marcha-atrás.
Activação
A câmara traseira é automaticamente
activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada entre as
luzes da chapa de matrícula e tem um
ângulo de visão de 130°.

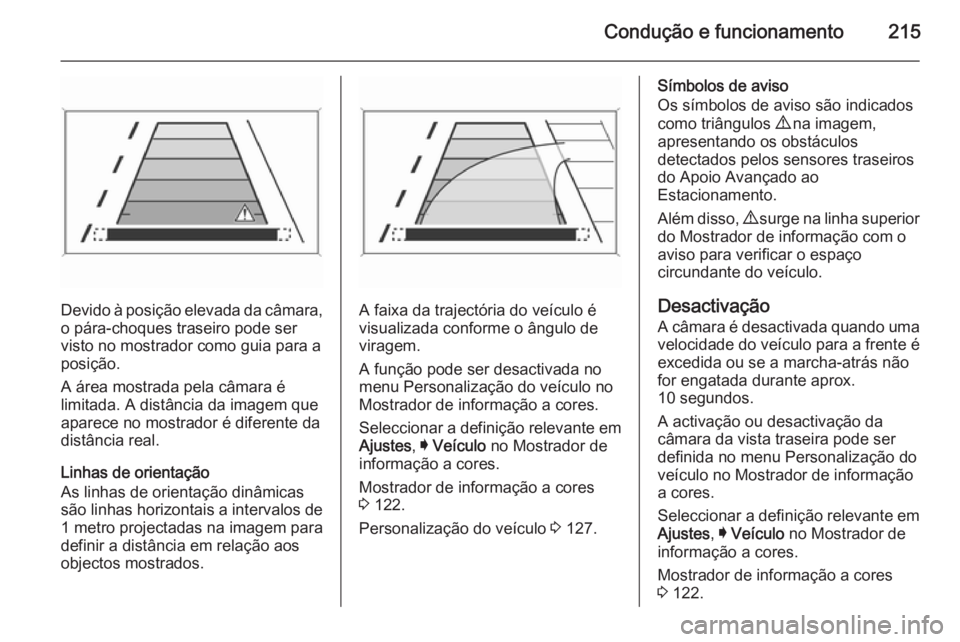

Condução e funcionamento215
Devido à posição elevada da câmara,o pára-choques traseiro pode servisto no mostrador como guia para a
posição.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas
são linhas horizontais a intervalos de 1 metro projectadas na imagem para
definir a distância em relação aos
objectos mostrados.A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
A função pode ser desactivada no
menu Personalização do veículo no
Mostrador de informação a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 122.
Personalização do veículo 3 127.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
apresentando os obstáculos
detectados pelos sensores traseiros
do Apoio Avançado ao
Estacionamento.
Além disso, 9 surge na linha superior
do Mostrador de informação com o
aviso para verificar o espaço
circundante do veículo.
Desactivação
A câmara é desactivada quando uma
velocidade do veículo para a frente é excedida ou se a marcha-atrás não
for engatada durante aprox.
10 segundos.
A activação ou desactivação da
câmara da vista traseira pode ser
definida no menu Personalização do
veículo no Mostrador de informação
a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 122.

216Condução e funcionamento
Personalização do veículo 3 127.
Avaria As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
A câmara traseira poderá não
funcionar correctamente quando:
■ estiver escuro,
■ o sol ou os feixes dos faróis incidirem directamente na objectiva
da câmara,
■ a objectiva da câmara estiver tapada por gelo, neve, lama ou
qualquer outra coisa. Limpar a
objectiva, enxagúa-la com água e
secar com um pano macio,
■ a porta da bagageira não está bem
fechada,
■ o veículo está a rebocar um atrelado,
■ o veículo sofreu uma colisão traseira,

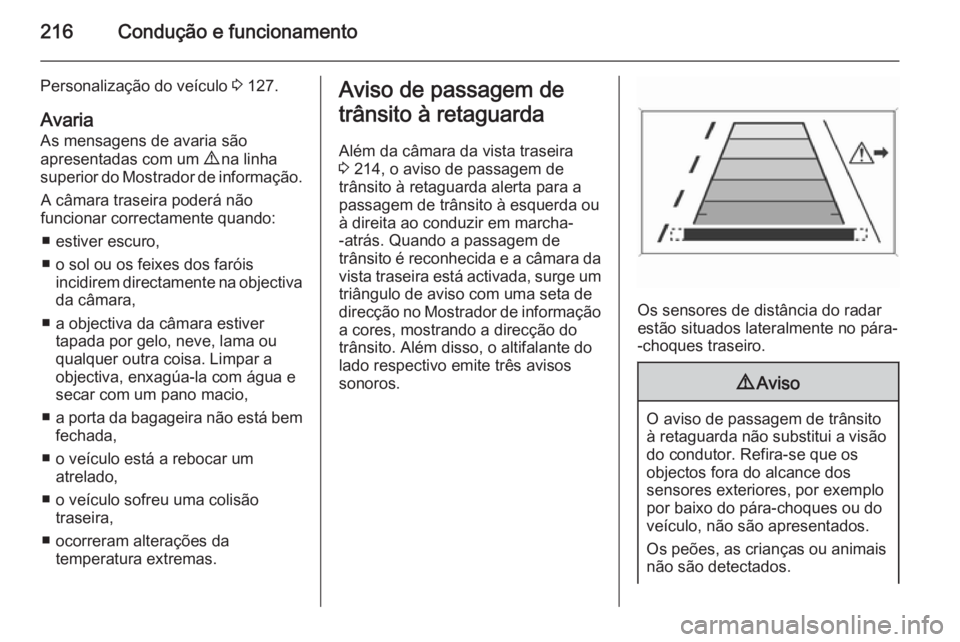

■ ocorreram alterações da temperatura extremas.Aviso de passagem de
trânsito à retaguarda
Além da câmara da vista traseira
3 214, o aviso de passagem de
trânsito à retaguarda alerta para a
passagem de trânsito à esquerda ou
à direita ao conduzir em marcha-
-atrás. Quando a passagem de
trânsito é reconhecida e a câmara da vista traseira está activada, surge um
triângulo de aviso com uma seta de
direcção no Mostrador de informação
a cores, mostrando a direcção do
trânsito. Além disso, o altifalante do
lado respectivo emite três avisos
sonoros.
Os sensores de distância do radar
estão situados lateralmente no pára- -choques traseiro.
9 Aviso
O aviso de passagem de trânsito
à retaguarda não substitui a visão do condutor. Refira-se que os
objectos fora do alcance dos
sensores exteriores, por exemplo
por baixo do pára-choques ou do
veículo, não são apresentados.
Os peões, as crianças ou animais
não são detectados.

Condução e funcionamento217Não faça marcha-atrás com o
veículo, olhando apenas para o
mostrador de informação,
verifique o espaço atrás e em volta do veículo antes de realizar
manobras de marcha-atrás.
Activação
O aviso de passagem de trânsito à
retaguarda é activado
automaticamente em conjunto com a
câmara da da vista traseira quando a marcha-atrás está engatada.

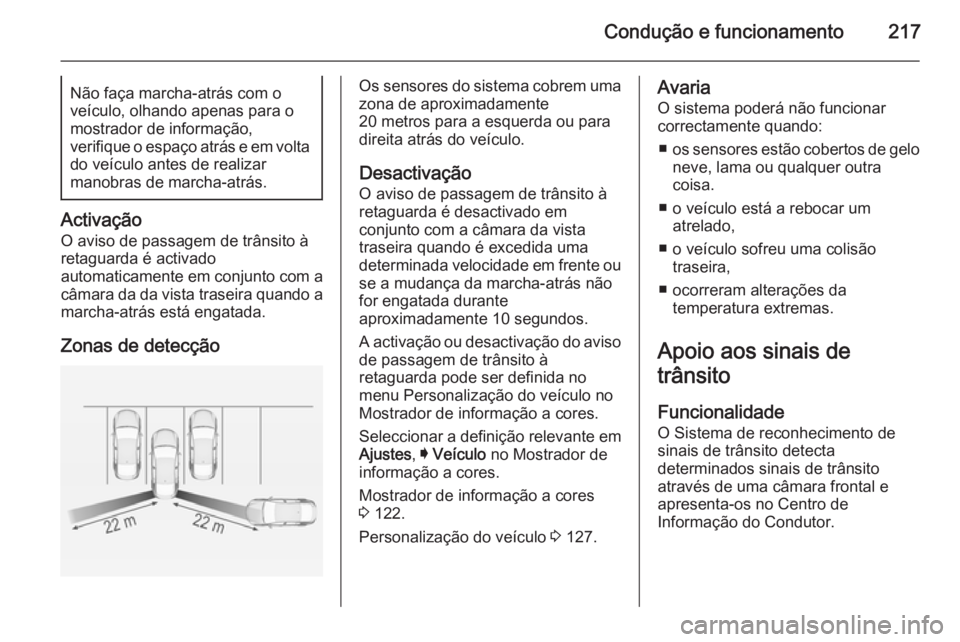

Zonas de detecção
Os sensores do sistema cobrem uma
zona de aproximadamente
20 metros para a esquerda ou para
direita atrás do veículo.
Desactivação O aviso de passagem de trânsito à
retaguarda é desactivado em
conjunto com a câmara da vista
traseira quando é excedida uma
determinada velocidade em frente ou
se a mudança da marcha-atrás não
for engatada durante
aproximadamente 10 segundos.
A activação ou desactivação do aviso de passagem de trânsito à
retaguarda pode ser definida no
menu Personalização do veículo no
Mostrador de informação a cores.
Seleccionar a definição relevante em
Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores 3 122.
Personalização do veículo 3 127.Avaria
O sistema poderá não funcionarcorrectamente quando:
■ os sensores estão cobertos de gelo
neve, lama ou qualquer outra
coisa.
■ o veículo está a rebocar um atrelado,
■ o veículo sofreu uma colisão traseira,
■ ocorreram alterações da temperatura extremas.
Apoio aos sinais de
trânsito
FuncionalidadeO Sistema de reconhecimento de
sinais de trânsito detecta
determinados sinais de trânsito
através de uma câmara frontal e
apresenta-os no Centro de
Informação do Condutor.

218Condução e funcionamento

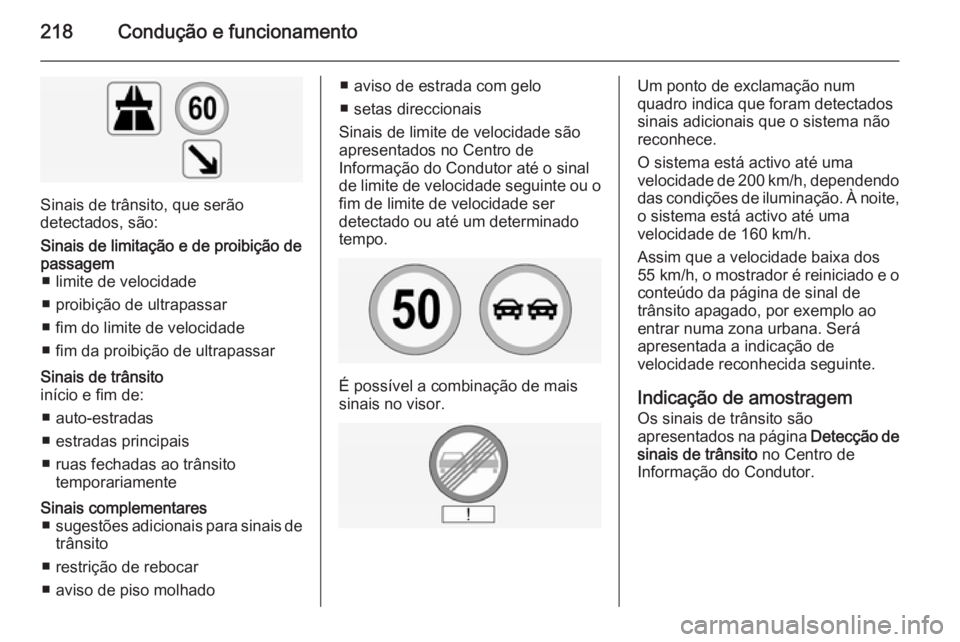

Sinais de trânsito, que serão
detectados, são:
Sinais de limitação e de proibição de
passagem ■ limite de velocidade
■ proibição de ultrapassar
■ fim do limite de velocidade
■ fim da proibição de ultrapassarSinais de trânsito
início e fim de:
■ auto-estradas
■ estradas principais
■ ruas fechadas ao trânsito temporariamenteSinais complementares■ sugestões adicionais para sinais de
trânsito
■ restrição de rebocar
■ aviso de piso molhado■ aviso de estrada com gelo
■ setas direccionais
Sinais de limite de velocidade são
apresentados no Centro de
Informação do Condutor até o sinal
de limite de velocidade seguinte ou o fim de limite de velocidade ser
detectado ou até um determinado
tempo.
É possível a combinação de mais
sinais no visor.
Um ponto de exclamação num
quadro indica que foram detectados
sinais adicionais que o sistema não
reconhece.
O sistema está activo até uma
velocidade de 200 km/h, dependendo das condições de iluminação. À noite,
o sistema está activo até uma
velocidade de 160 km/h.
Assim que a velocidade baixa dos
55 km/h , o mostrador é reiniciado e o
conteúdo da página de sinal de
trânsito apagado, por exemplo ao
entrar numa zona urbana. Será
apresentada a indicação de
velocidade reconhecida seguinte.
Indicação de amostragem Os sinais de trânsito são
apresentados na página Detecção de
sinais de trânsito no Centro de
Informação do Condutor.
