OPEL INSIGNIA 2014 Manual de Instruções (in Portugues)

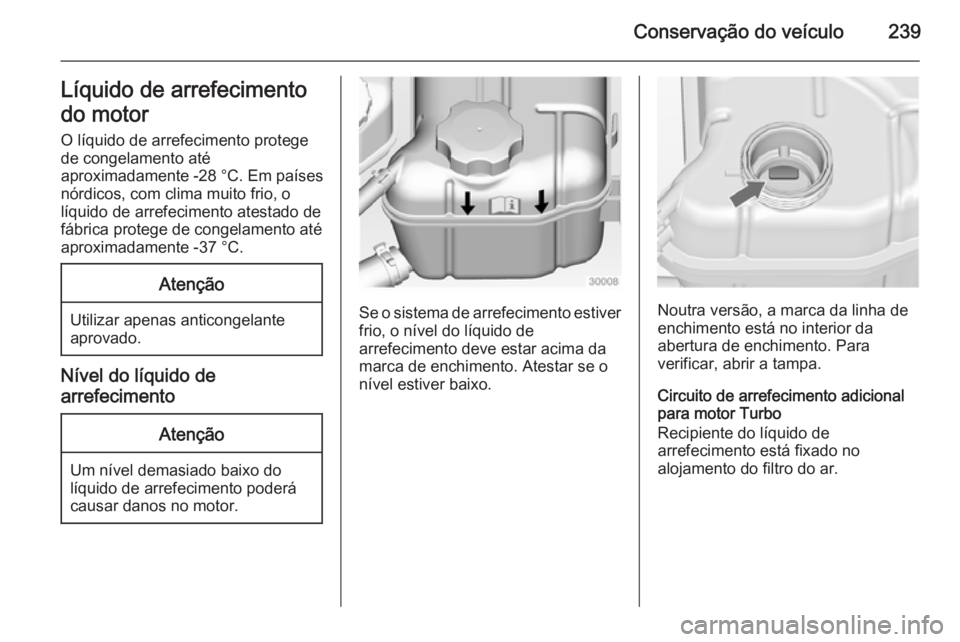

Conservação do veículo239Líquido de arrefecimento
do motor O líquido de arrefecimento protege
de congelamento até
aproximadamente -28 °C. Em países
nórdicos, com clima muito frio, o
líquido de arrefecimento atestado de
fábrica protege de congelamento até
aproximadamente -37 °C.Atenção
Utilizar apenas anticongelante
aprovado.
Nível do líquido de
arrefecimento
Atenção
Um nível demasiado baixo do
líquido de arrefecimento poderá
causar danos no motor.
Se o sistema de arrefecimento estiver
frio, o nível do líquido de
arrefecimento deve estar acima da
marca de enchimento. Atestar se o
nível estiver baixo.Noutra versão, a marca da linha de
enchimento está no interior da
abertura de enchimento. Para
verificar, abrir a tampa.
Circuito de arrefecimento adicional
para motor Turbo
Recipiente do líquido de
arrefecimento está fixado no
alojamento do filtro do ar.

240Conservação do veículo
Se o sistema de arrefecimento estiver
frio, o nível do líquido de
arrefecimento deve estar acima da
marca de enchimento. Atestar se o
nível estiver baixo.
Geral
9 Aviso
Deixar o motor arrefecer antes de
abrir a tampa. Abrir a tampa com cuidado e deixar a pressão sair
devagar.
Para atestar, utilizar uma mistura 1:1
de concentrado de líquido de
arrefecimento libertado misturado
com água da torneira limpa. Caso
não tenha líquido de arrefecimento
disponível, utilizar água da torneira
limpa. Colocar o tampão e apertar.
Mandar verificar numa oficina a
concentração de líquido de
arrefecimento e a causa da perda de
líquido de arrefecimento.
Líquido limpa-vidrosEncher com água limpa misturada
com uma quantidade adequada de
líquido de lava-pára-brisas que
contenha anti-congelante. Para a
proporção correcta, consultar o
recipiente do líquido limpa-vidros.Atenção
Apenas líquido lava-vidros com
uma concentração de
anticongelante suficiente dá
protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
Travões
No caso de os calços dos travões
estarem já com espessura mínima,
pode ser ouvido um som agudo
durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos, não
travar a fundo desnecessariamente
nas primeiras viagens.

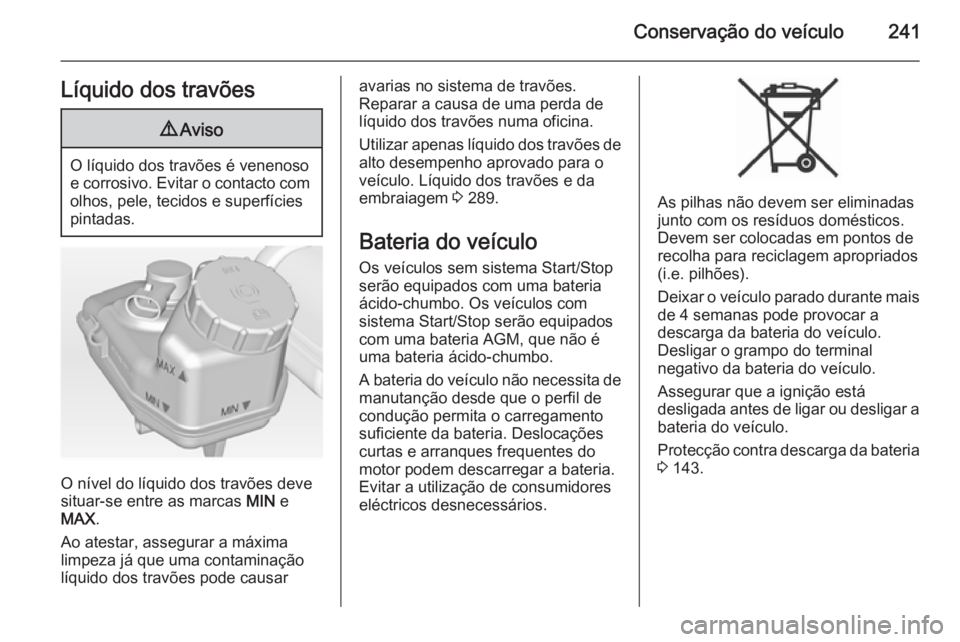

Conservação do veículo241Líquido dos travões9Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do líquido dos travões deve
situar-se entre as marcas MIN e
MAX .
Ao atestar, assegurar a máxima
limpeza já que uma contaminação
líquido dos travões pode causar
avarias no sistema de travões.
Reparar a causa de uma perda de líquido dos travões numa oficina.
Utilizar apenas líquido dos travões de alto desempenho aprovado para o
veículo. Líquido dos travões e da
embraiagem 3 289.
Bateria do veículo
Os veículos sem sistema Start/Stop
serão equipados com uma bateria
ácido-chumbo. Os veículos com
sistema Start/Stop serão equipados
com uma bateria AGM, que não é
uma bateria ácido-chumbo.
A bateria do veículo não necessita de manutanção desde que o perfil de
condução permita o carregamento
suficiente da bateria. Deslocações curtas e arranques frequentes domotor podem descarregar a bateria.
Evitar a utilização de consumidores
eléctricos desnecessários.
As pilhas não devem ser eliminadas
junto com os resíduos domésticos.
Devem ser colocadas em pontos de recolha para reciclagem apropriados
(i.e. pilhões).
Deixar o veículo parado durante mais
de 4 semanas pode provocar a
descarga da bateria do veículo.
Desligar o grampo do terminal
negativo da bateria do veículo.
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.
Protecção contra descarga da bateria 3 143.

242Conservação do veículo

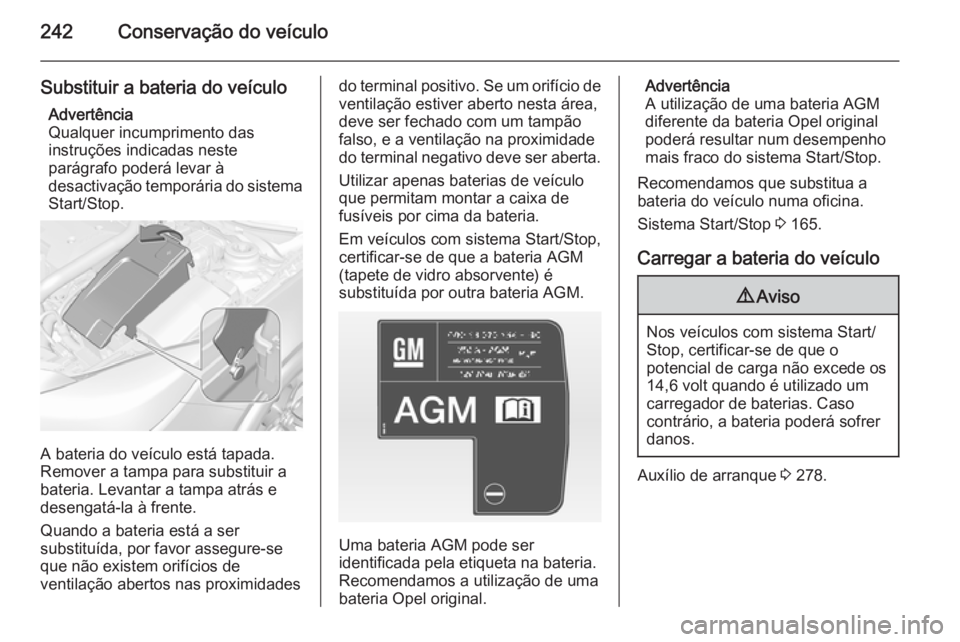

Substituir a bateria do veículoAdvertência
Qualquer incumprimento das
instruções indicadas neste
parágrafo poderá levar à
desactivação temporária do sistema Start/Stop.
A bateria do veículo está tapada.
Remover a tampa para substituir a
bateria. Levantar a tampa atrás e
desengatá-la à frente.
Quando a bateria está a ser
substituída, por favor assegure-se
que não existem orifícios de
ventilação abertos nas proximidades
do terminal positivo. Se um orifício de
ventilação estiver aberto nesta área,
deve ser fechado com um tampão
falso, e a ventilação na proximidade
do terminal negativo deve ser aberta.
Utilizar apenas baterias de veículo
que permitam montar a caixa de
fusíveis por cima da bateria.
Em veículos com sistema Start/Stop,
certificar-se de que a bateria AGM
(tapete de vidro absorvente) é
substituída por outra bateria AGM.
Uma bateria AGM pode ser
identificada pela etiqueta na bateria. Recomendamos a utilização de umabateria Opel original.
Advertência
A utilização de uma bateria AGM
diferente da bateria Opel original
poderá resultar num desempenho
mais fraco do sistema Start/Stop.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 165.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volt quando é utilizado um carregador de baterias. Caso
contrário, a bateria poderá sofrer
danos.
Auxílio de arranque 3 278.

Conservação do veículo243

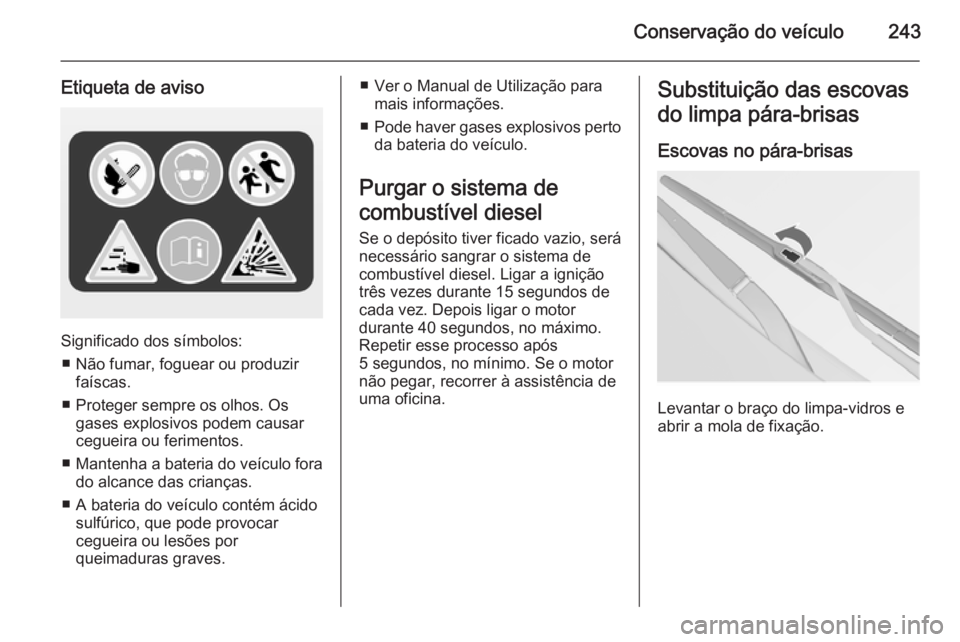

Etiqueta de aviso
Significado dos símbolos:■ Não fumar, foguear ou produzir faíscas.
■ Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
■ Mantenha a bateria do veículo fora
do alcance das crianças.
■ A bateria do veículo contém ácido sulfúrico, que pode provocar
cegueira ou lesões por
queimaduras graves.
■ Ver o Manual de Utilização para mais informações.
■ Pode haver gases explosivos perto
da bateria do veículo.
Purgar o sistema de
combustível diesel
Se o depósito tiver ficado vazio, será
necessário sangrar o sistema de
combustível diesel. Ligar a ignição
três vezes durante 15 segundos de
cada vez. Depois ligar o motor
durante 40 segundos, no máximo.
Repetir esse processo após
5 segundos, no mínimo. Se o motor
não pegar, recorrer à assistência de
uma oficina.Substituição das escovas
do limpa pára-brisas
Escovas no pára-brisas
Levantar o braço do limpa-vidros e
abrir a mola de fixação.

244Conservação do veículo
Desengatar a escova do limpa-vidros
e retirá-la.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Escova do limpa-vidros no óculo
traseiro
Levantar o braço do limpa-vidros.
Pressionar os dois trincos no braço,
desengatar a escova do limpa-vidros
e retirar.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar uma lâmpada nova apenas
pela base! Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.

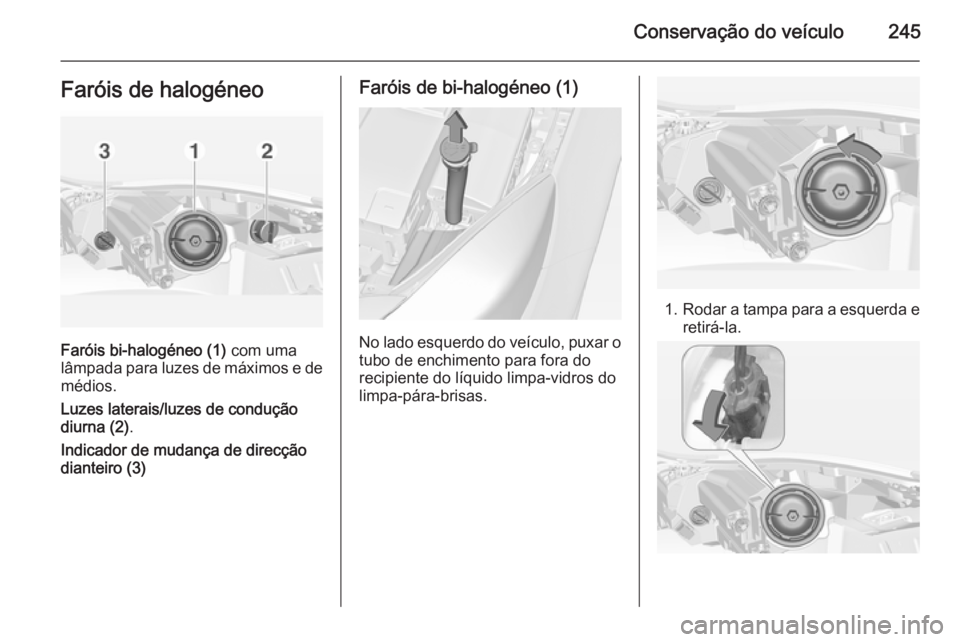

Conservação do veículo245Faróis de halogéneo
Faróis bi-halogéneo (1) com uma
lâmpada para luzes de máximos e de
médios.
Luzes laterais/luzes de condução
diurna (2) .
Indicador de mudança de direcção
dianteiro (3)
Faróis de bi-halogéneo (1)
No lado esquerdo do veículo, puxar o
tubo de enchimento para fora do
recipiente do líquido limpa-vidros do
limpa-pára-brisas.
1. Rodar a tampa para a esquerda e
retirá-la.

246Conservação do veículo

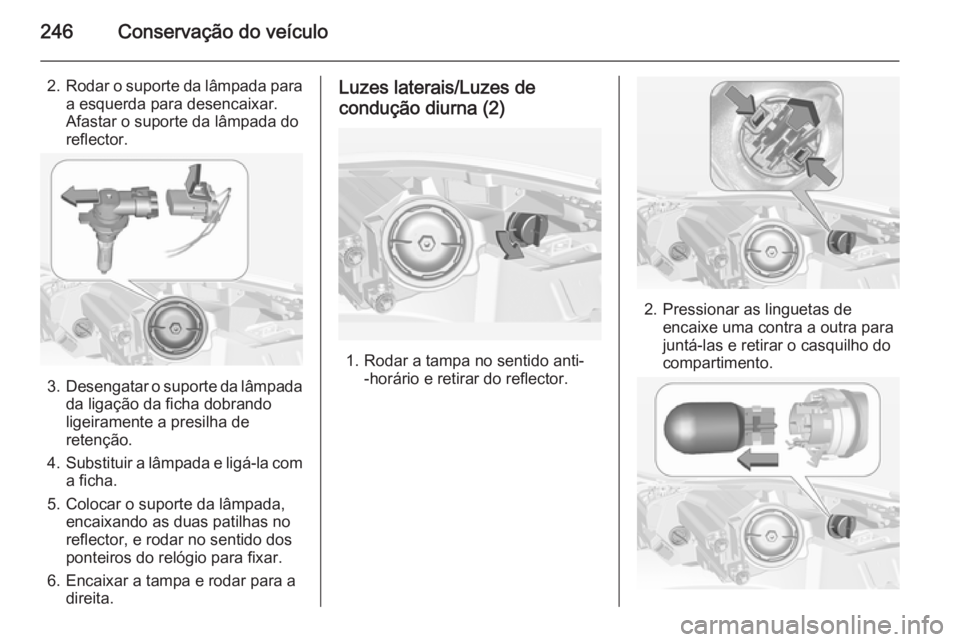

2.Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do
reflector.
3. Desengatar o suporte da lâmpada
da ligação da ficha dobrando
ligeiramente a presilha de
retenção.
4. Substituir a lâmpada e ligá-la com
a ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de
condução diurna (2)
1. Rodar a tampa no sentido anti- -horário e retirar do reflector.
2. Pressionar as linguetas deencaixe uma contra a outra para
juntá-las e retirar o casquilho do
compartimento.

Conservação do veículo247

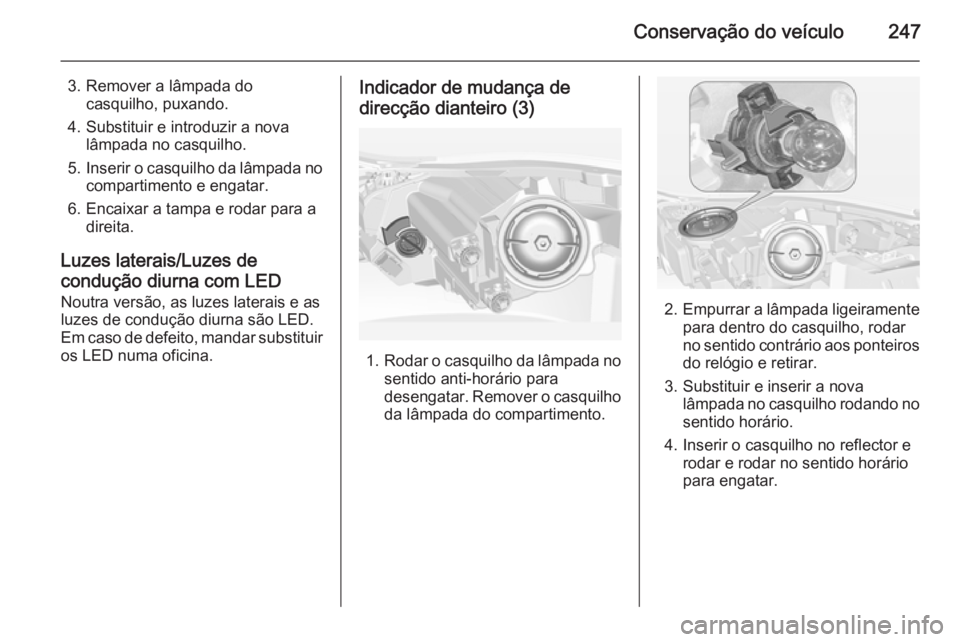

3. Remover a lâmpada docasquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
compartimento e engatar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de
condução diurna com LED
Noutra versão, as luzes laterais e as
luzes de condução diurna são LED. Em caso de defeito, mandar substituir
os LED numa oficina.Indicador de mudança de
direcção dianteiro (3)
1. Rodar o casquilho da lâmpada no
sentido anti-horário para
desengatar. Remover o casquilho
da lâmpada do compartimento.
2. Empurrar a lâmpada ligeiramente
para dentro do casquilho, rodar
no sentido contrário aos ponteiros
do relógio e retirar.
3. Substituir e inserir a nova lâmpada no casquilho rodando nosentido horário.
4. Inserir o casquilho no reflector e rodar e rodar no sentido horário
para engatar.

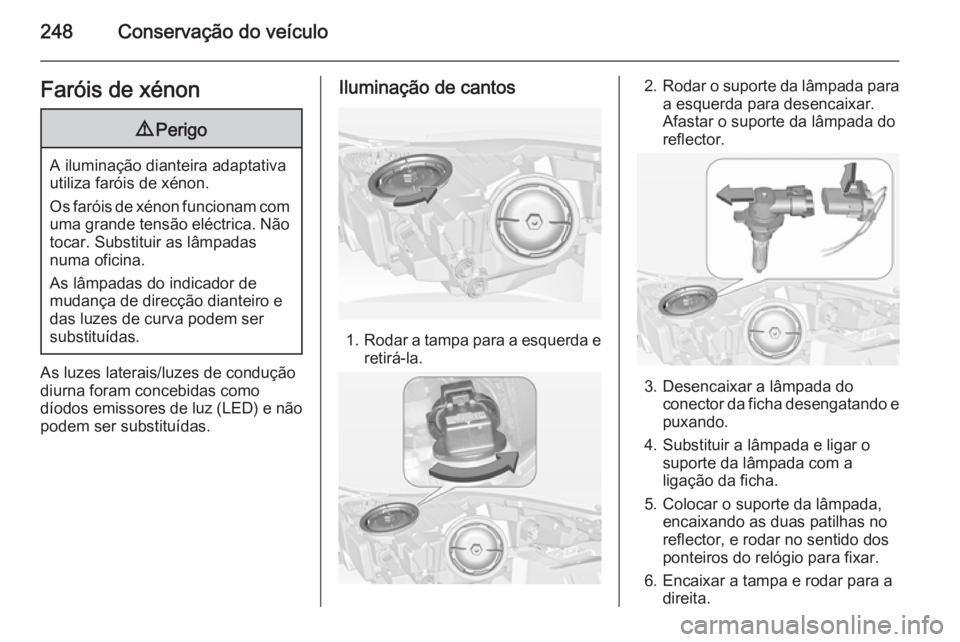

248Conservação do veículoFaróis de xénon9Perigo
A iluminação dianteira adaptativa
utiliza faróis de xénon.
Os faróis de xénon funcionam com uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As lâmpadas do indicador de
mudança de direcção dianteiro e
das luzes de curva podem ser
substituídas.
As luzes laterais/luzes de condução
diurna foram concebidas como
díodos emissores de luz (LED) e não
podem ser substituídas.
Iluminação de cantos
1. Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do reflector.
3. Desencaixar a lâmpada do conector da ficha desengatando epuxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
