Starostlivosť o vozidlo249
Č.Obvod56Ostrekovač čelného okna57–58–59Ohrev motorovej nafty, systém
riadenia emisií60Ohrievanie zrkadiel61Ohrievanie zrkadiel62–63Snímač zadného okna64Adaptívne predné osvetlenie65Pomocné čerpadlo (len vo vozi‐
dlách so systémom stop-štart)66Systém ostrekovača zadného
okna67Riadiaci modul palivového
systému68–69Snímač akumulátora vozidlaČ.Obvod70Dažďový senzor71Snímač akumulátora vozidla
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchy.

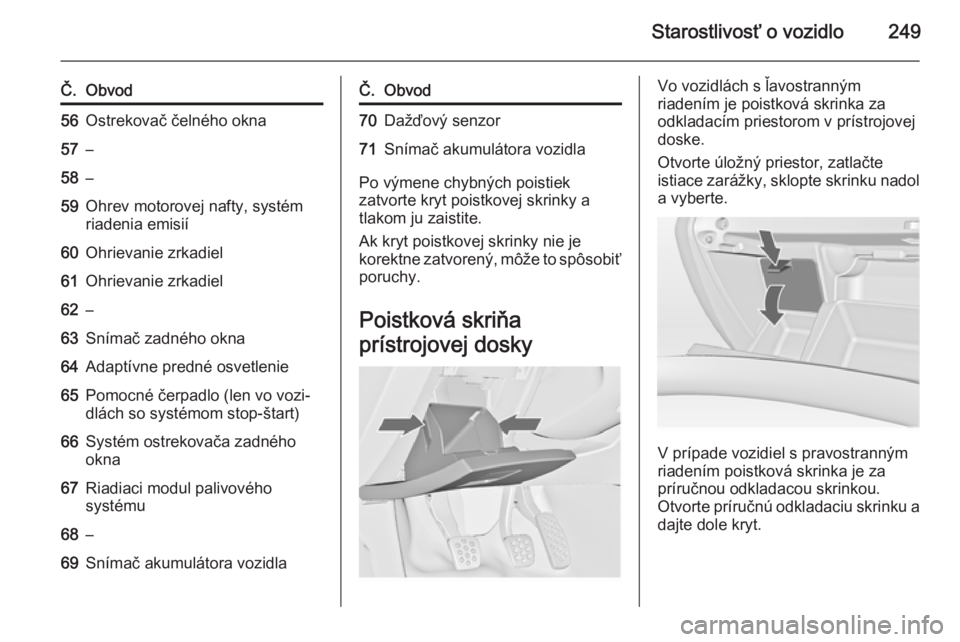

Poistková skriňa
prístrojovej dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte úložný priestor, zatlačte
istiace zarážky, sklopte skrinku nadol a vyberte.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú odkladaciu skrinku a dajte dole kryt.

250Starostlivosť o vozidlo
Č.Obvod1Informačný systém, informačný
displej2Riadiaca jednotka karosérie3Riadiaca jednotka karosérie4Informačný systém, informačný
displej5Informačný systém, informačný
displej6Zapaľovač cigariet7Napájacia zásuvkaČ.Obvod8Riadiaca jednotka karosérie9Riadiaca jednotka karosérie10Riadiaca jednotka karosérie11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Centrálne zamykanie, zadné
dvere17Klimatizácia18Poistka transportu19Pamäť20–21Prístroj22Zapaľovanie23Riadiaca jednotka karosérieČ.Obvod24Riadiaca jednotka karosérie25–26Napájacia zásuvka v batoži‐
novom priestore
Elektricky ovládané sedadlá, č. 12 a
13, majú ochranu proti preťaženiu.
Obvod sa znova uzavrie po
ochladení.
Poistková skriňa v
úložnom priestore

Starostlivosť o vozidlo251
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.Č.Obvod1Centrálne zamykanie, elektricky
ovládané dvere batožinového
priestoru2Modul prívesu3–4–5Konektor prívesu6Vyhrievanie volantu7–8Konektor prívesu9Strešné okno10Centrálne zamykanie, zadné
dvere11–12–13–14–15Elektrické zámky zadných dveríČ.Obvod16Klimatizácia17–18–19Detektor bočných prekážok20Detektor bočných prekážok,
vetrané predné sedadlá21Aktívny systém tlmenia, asistent
diaľkových svetiel, tempomat,
asistent dopravných značiek,
upozornenie na opustenie jazd‐
ného pruhu, modul prívesu22Alarm23Pohon všetkých štyroch kolies,
poplašný systém proti odcu‐
dzeniu24–25–26–27–

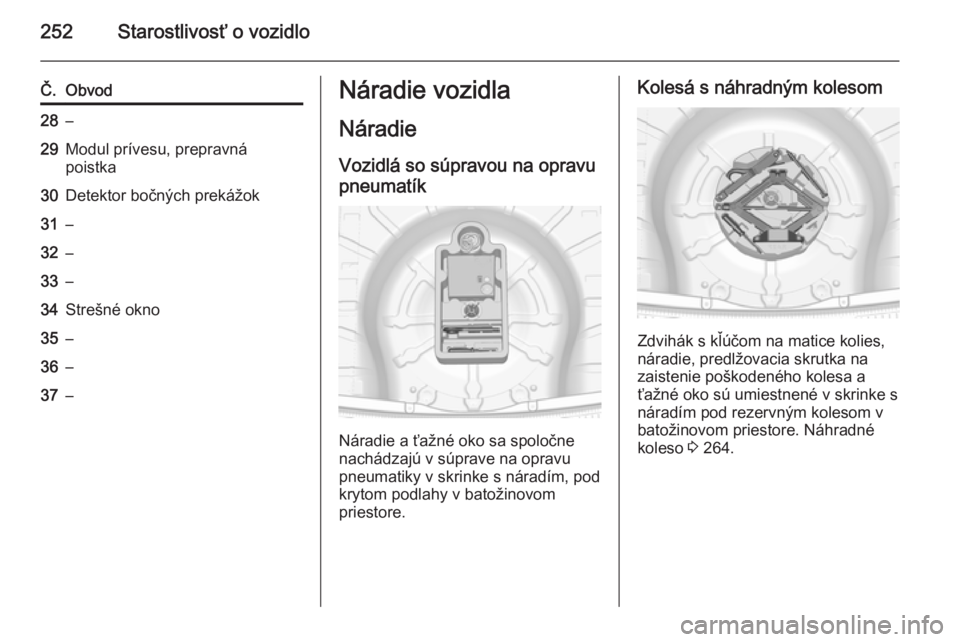

252Starostlivosť o vozidlo
Č.Obvod28–29Modul prívesu, prepravná
poistka30Detektor bočných prekážok31–32–33–34Strešné okno35–36–37–Náradie vozidla
Náradie
Vozidlá so súpravou na opravu
pneumatík
Náradie a ťažné oko sa spoločne
nachádzajú v súprave na opravu
pneumatiky v skrinke s náradím, pod
krytom podlahy v batožinovom
priestore.
Kolesá s náhradným kolesom
Zdvihák s kľúčom na matice kolies,
náradie, predlžovacia skrutka na
zaistenie poškodeného kolesa a ťažné oko sú umiestnené v skrinke s
náradím pod rezervným kolesom v
batožinovom priestore. Náhradné
koleso 3 264.

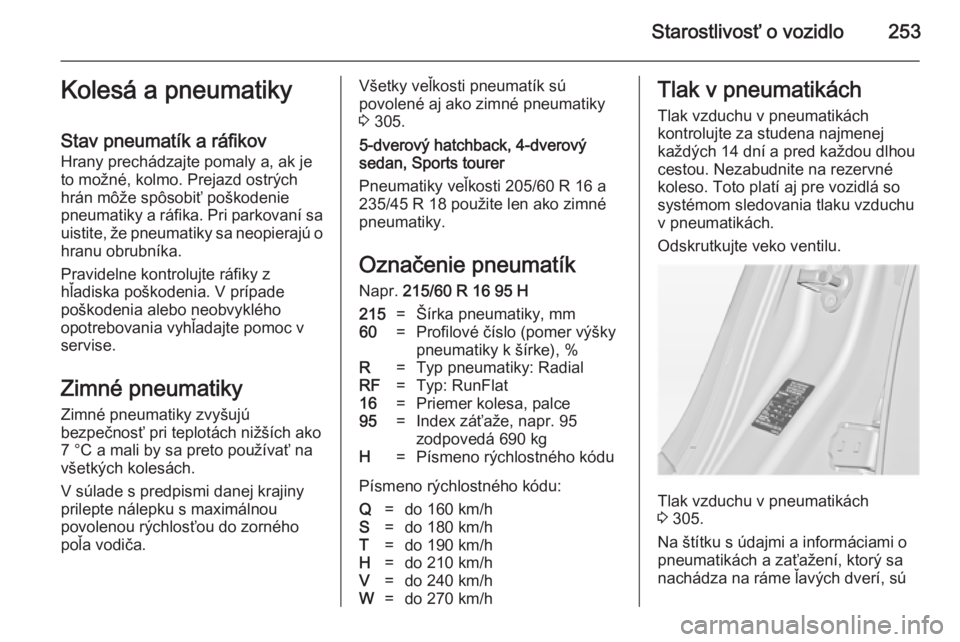

Starostlivosť o vozidlo253Kolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly a, ak je
to možné, kolmo. Prejazd ostrých
hrán môže spôsobiť poškodenie
pneumatiky a ráfika. Pri parkovaní sa uistite, že pneumatiky sa neopierajú o
hranu obrubníka.
Pravidelne kontrolujte ráfiky z
hľadiska poškodenia. V prípade
poškodenia alebo neobvyklého
opotrebovania vyhľadajte pomoc v
servise.
Zimné pneumatiky Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako 7 °C a mali by sa preto používať na
všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 305.
5-dverový hatchback, 4-dverový
sedan, Sports tourer
Pneumatiky veľkosti 205/60 R 16 a
235/45 R 18 použite len ako zimné
pneumatiky.
Označenie pneumatík Napr. 215/60 R 16 95 H215=Šírka pneumatiky, mm60=Profilové číslo (pomer výšky
pneumatiky k šírke), %R=Typ pneumatiky: RadialRF=Typ: RunFlat16=Priemer kolesa, palce95=Index záťaže, napr. 95
zodpovedá 690 kgH=Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hTlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite na rezervné
koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Odskrutkujte veko ventilu.
Tlak vzduchu v pneumatikách
3 305.
Na štítku s údajmi a informáciami o
pneumatikách a zaťažení, ktorý sa
nachádza na ráme ľavých dverí, sú

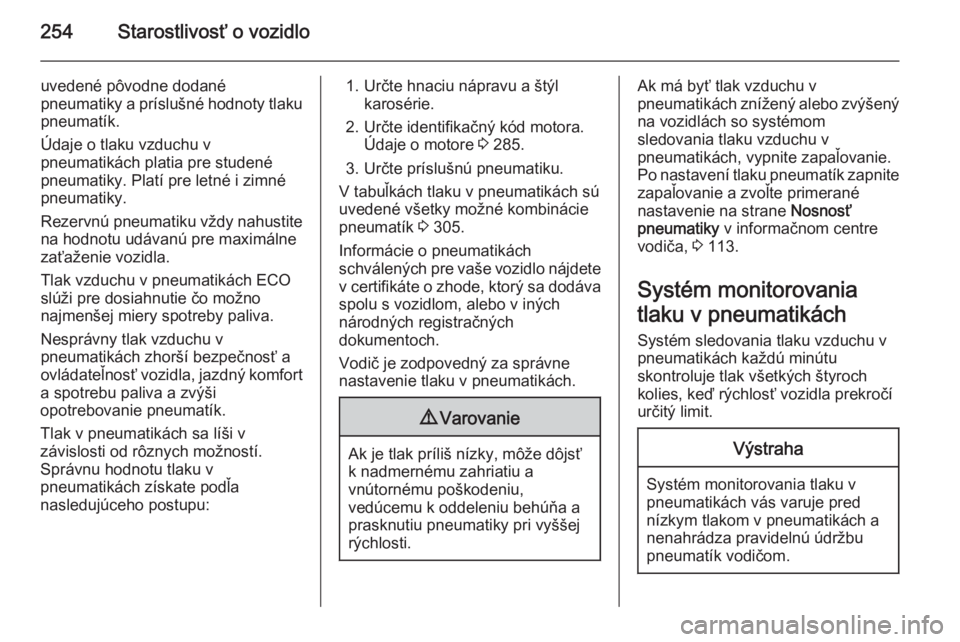

254Starostlivosť o vozidlo
uvedené pôvodne dodané
pneumatiky a príslušné hodnoty tlaku pneumatík.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort
a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:1. Určte hnaciu nápravu a štýl karosérie.
2. Určte identifikačný kód motora. Údaje o motore 3 285.
3. Určte príslušnú pneumatiku.
V tabuľkách tlaku v pneumatikách sú
uvedené všetky možné kombinácie
pneumatík 3 305.
Informácie o pneumatikách
schválených pre vaše vozidlo nájdete v certifikáte o zhode, ktorý sa dodávaspolu s vozidlom, alebo v iných
národných registračných
dokumentoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
Ak má byť tlak vzduchu v
pneumatikách znížený alebo zvýšený
na vozidlách so systémom
sledovania tlaku vzduchu v
pneumatikách, vypnite zapaľovanie.
Po nastavení tlaku pneumatík zapnite
zapaľovanie a zvoľte primerané
nastavenie na strane Nosnosť
pneumatiky v informačnom centre
vodiča, 3 113.
Systém monitorovania
tlaku v pneumatikách Systém sledovania tlaku vzduchu v
pneumatikách každú minútu
skontroluje tlak všetkých štyroch kolies, keď rýchlosť vozidla prekročí
určitý limit.Výstraha
Systém monitorovania tlaku v
pneumatikách vás varuje pred
nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.

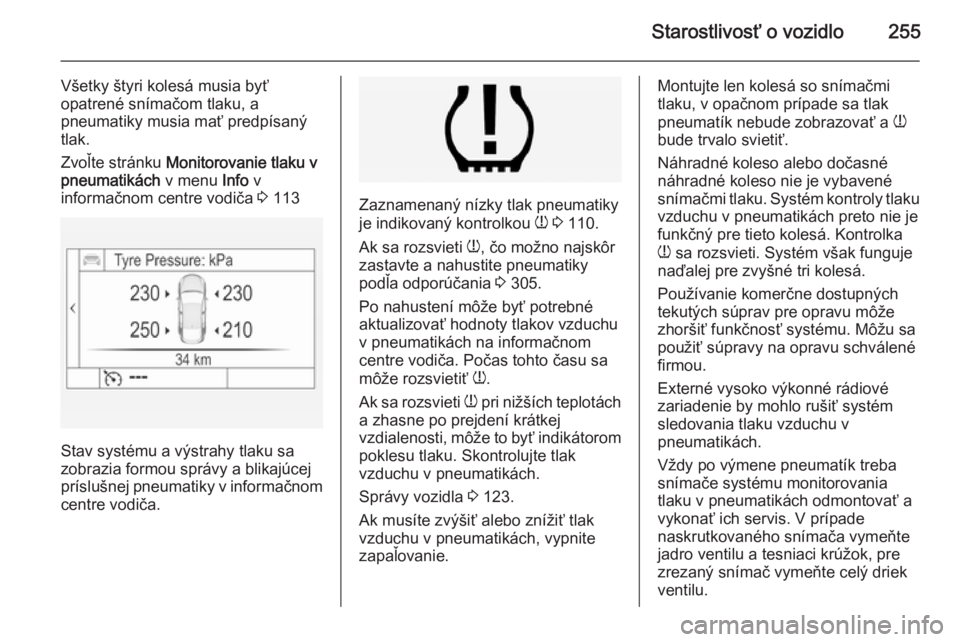

Starostlivosť o vozidlo255
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Zvoľte stránku Monitorovanie tlaku v
pneumatikách v menu Info v
informačnom centre vodiča 3 113
Stav systému a výstrahy tlaku sa
zobrazia formou správy a blikajúcej
príslušnej pneumatiky v informačnom centre vodiča.
Zaznamenaný nízky tlak pneumatiky
je indikovaný kontrolkou w 3 110.
Ak sa rozsvieti w, čo možno najskôr
zastavte a nahustite pneumatiky
podľa odporúčania 3 305.
Po nahustení môže byť potrebné
aktualizovať hodnoty tlakov vzduchu
v pneumatikách na informačnom
centre vodiča. Počas tohto času sa
môže rozsvietiť w.
Ak sa rozsvieti w pri nižších teplotách
a zhasne po prejdení krátkej
vzdialenosti, môže to byť indikátorom
poklesu tlaku. Skontrolujte tlak
vzduchu v pneumatikách.
Správy vozidla 3 123.
Ak musíte zvýšiť alebo znížiť tlak vzduchu v pneumatikách, vypnitezapaľovanie.
Montujte len kolesá so snímačmi
tlaku, v opačnom prípade sa tlak
pneumatík nebude zobrazovať a w
bude trvalo svietiť.
Náhradné koleso alebo dočasné
náhradné koleso nie je vybavené
snímačmi tlaku. Systém kontroly tlaku vzduchu v pneumatikách preto nie je
funkčný pre tieto kolesá. Kontrolka
w sa rozsvieti. Systém však funguje
naďalej pre zvyšné tri kolesá.
Používanie komerčne dostupných
tekutých súprav pre opravu môže
zhoršiť funkčnosť systému. Môžu sa
použiť súpravy na opravu schválené
firmou.
Externé vysoko výkonné rádiové
zariadenie by mohlo rušiť systém
sledovania tlaku vzduchu v
pneumatikách.
Vždy po výmene pneumatík treba
snímače systému monitorovania tlaku v pneumatikách odmontovať a
vykonať ich servis. V prípade
naskrutkovaného snímača vymeňte jadro ventilu a tesniaci krúžok, pre
zrezaný snímač vymeňte celý driek
ventilu.

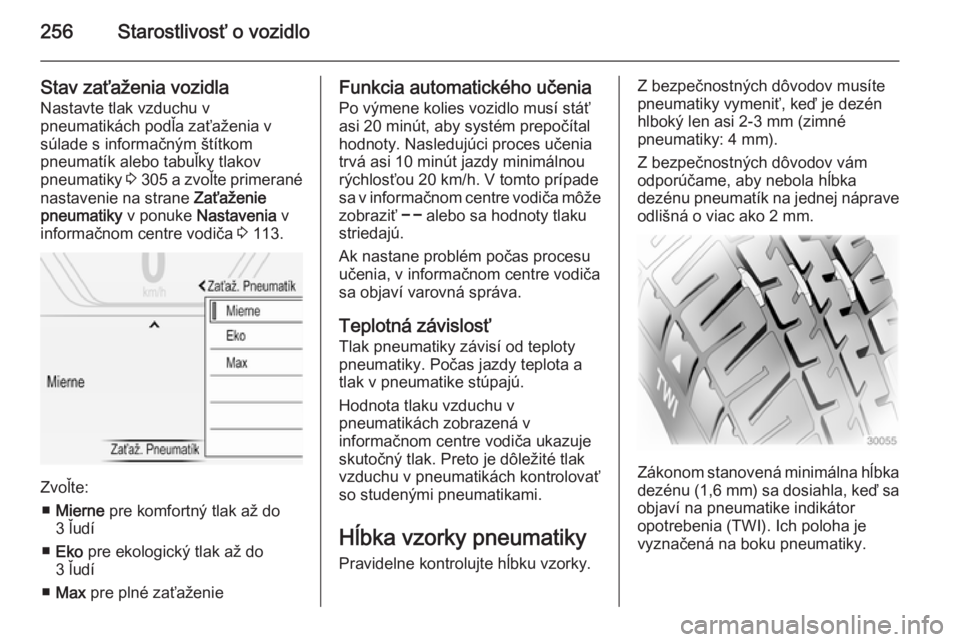

256Starostlivosť o vozidlo
Stav zaťaženia vozidlaNastavte tlak vzduchu v
pneumatikách podľa zaťaženia v
súlade s informačným štítkom
pneumatík alebo tabuľky tlakov
pneumatiky 3 305 a zvoľte primerané
nastavenie na strane Zaťaženie
pneumatiky v ponuke Nastavenia v
informačnom centre vodiča 3 113.
Zvoľte:
■ Mierne pre komfortný tlak až do
3 ľudí
■ Eko pre ekologický tlak až do
3 ľudí
■ Max pre plné zaťaženie
Funkcia automatického učenia
Po výmene kolies vozidlo musí stáť
asi 20 minút, aby systém prepočítal
hodnoty. Nasledujúci proces učenia
trvá asi 10 minút jazdy minimálnou
rýchlosťou 20 km/h. V tomto prípade sa v informačnom centre vodiča môže
zobraziť $ alebo sa hodnoty tlaku
striedajú.
Ak nastane problém počas procesu
učenia, v informačnom centre vodiča
sa objaví varovná správa.
Teplotná závislosť Tlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú.
Hodnota tlaku vzduchu v
pneumatikách zobrazená v
informačnom centre vodiča ukazuje
skutočný tlak. Preto je dôležité tlak
vzduchu v pneumatikách kontrolovať
so studenými pneumatikami.
Hĺbka vzorky pneumatikyPravidelne kontrolujte hĺbku vzorky.Z bezpečnostných dôvodov musíte
pneumatiky vymeniť, keď je dezén
hlboký len asi 2-3 mm (zimné
pneumatiky: 4 mm).
Z bezpečnostných dôvodov vám
odporúčame, aby nebola hĺbka
dezénu pneumatík na jednej náprave odlišná o viac ako 2 mm.
Zákonom stanovená minimálna hĺbka dezénu (1,6 mm ) sa dosiahla, keď sa
objaví na pneumatike indikátor
opotrebenia (TWI). Ich poloha je
vyznačená na boku pneumatiky.

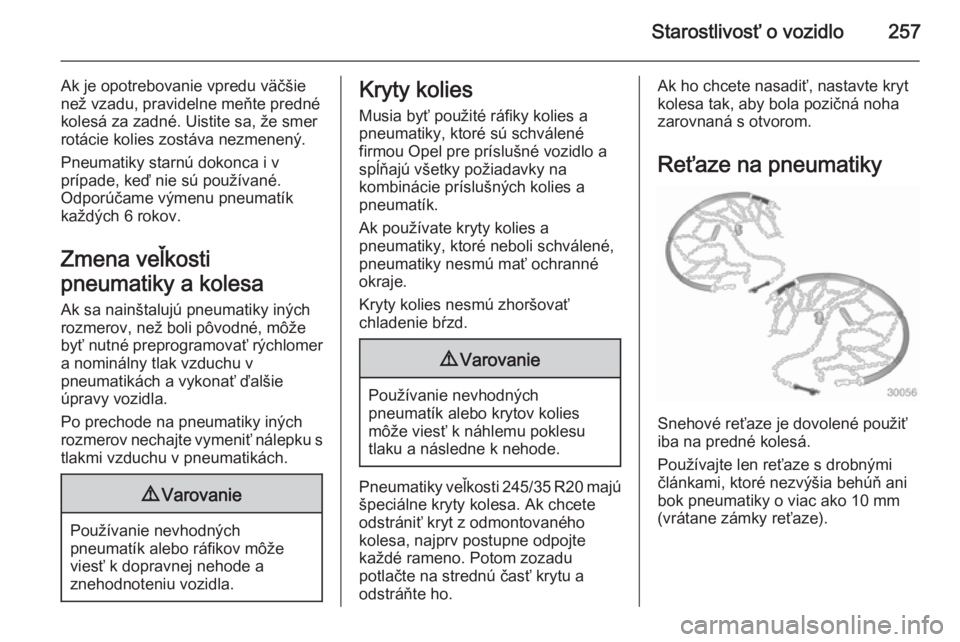

Starostlivosť o vozidlo257
Ak je opotrebovanie vpredu väčšie
než vzadu, pravidelne meňte predné
kolesá za zadné. Uistite sa, že smer
rotácie kolies zostáva nezmenený.
Pneumatiky starnú dokonca i v
prípade, keď nie sú používané.
Odporúčame výmenu pneumatík
každých 6 rokov.
Zmena veľkosti
pneumatiky a kolesa
Ak sa nainštalujú pneumatiky iných
rozmerov, než boli pôvodné, môže
byť nutné preprogramovať rýchlomer a nominálny tlak vzduchu v
pneumatikách a vykonať ďalšie
úpravy vozidla.
Po prechode na pneumatiky iných
rozmerov nechajte vymeniť nálepku s tlakmi vzduchu v pneumatikách.9 Varovanie
Používanie nevhodných
pneumatík alebo ráfikov môže
viesť k dopravnej nehode a
znehodnoteniu vozidla.
Kryty kolies
Musia byť použité ráfiky kolies a
pneumatiky, ktoré sú schválené
firmou Opel pre príslušné vozidlo a
spĺňajú všetky požiadavky na
kombinácie príslušných kolies a
pneumatík.
Ak používate kryty kolies a
pneumatiky, ktoré neboli schválené,
pneumatiky nesmú mať ochranné
okraje.
Kryty kolies nesmú zhoršovať
chladenie bŕzd.9 Varovanie
Používanie nevhodných
pneumatík alebo krytov kolies
môže viesť k náhlemu poklesu
tlaku a následne k nehode.
Pneumatiky veľkosti 245/35 R20 majú
špeciálne kryty kolesa. Ak chcete
odstrániť kryt z odmontovaného
kolesa, najprv postupne odpojte
každé rameno. Potom zozadu
potlačte na strednú časť krytu a
odstráňte ho.
Ak ho chcete nasadiť, nastavte kryt
kolesa tak, aby bola pozičná noha
zarovnaná s otvorom.
Reťaze na pneumatiky
Snehové reťaze je dovolené použiť
iba na predné kolesá.
Používajte len reťaze s drobnými
článkami, ktoré nezvýšia behúň ani
bok pneumatiky o viac ako 10 mm
(vrátane zámky reťaze).

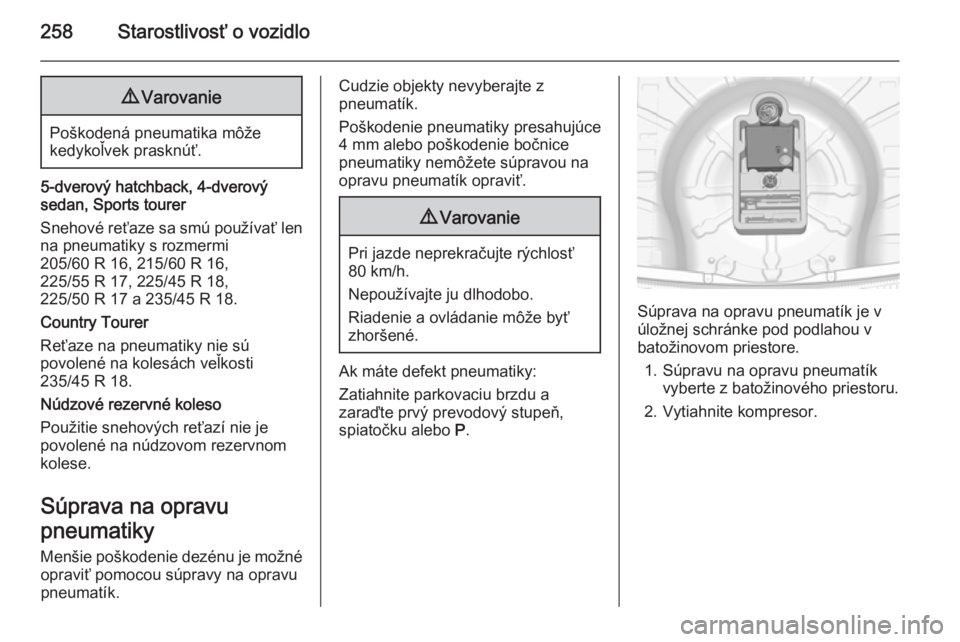

258Starostlivosť o vozidlo9Varovanie
Poškodená pneumatika môže
kedykoľvek prasknúť.
5-dverový hatchback, 4-dverový
sedan, Sports tourer
Snehové reťaze sa smú používať len
na pneumatiky s rozmermi
205/60 R 16, 215/60 R 16,
225/55 R 17, 225/45 R 18,
225/50 R 17 a 235/45 R 18.
Country Tourer
Reťaze na pneumatiky nie sú
povolené na kolesách veľkosti
235/45 R 18.
Núdzové rezervné koleso
Použitie snehových reťazí nie je
povolené na núdzovom rezervnom
kolese.
Súprava na opravu
pneumatiky Menšie poškodenie dezénu je možnéopraviť pomocou súpravy na opravu
pneumatík.
Cudzie objekty nevyberajte z
pneumatík.
Poškodenie pneumatiky presahujúce
4 mm alebo poškodenie bočnice
pneumatiky nemôžete súpravou na
opravu pneumatík opraviť.9 Varovanie
Pri jazde neprekračujte rýchlosť
80 km/h.
Nepoužívajte ju dlhodobo.
Riadenie a ovládanie môže byť
zhoršené.
Ak máte defekt pneumatiky:
Zatiahnite parkovaciu brzdu a
zaraďte prvý prevodový stupeň,
spiatočku alebo P.
Súprava na opravu pneumatík je v
úložnej schránke pod podlahou v
batožinovom priestore.
1. Súpravu na opravu pneumatík vyberte z batožinového priestoru.
2. Vytiahnite kompresor.
