OPEL INSIGNIA 2014 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2014, Model line: INSIGNIA, Model: OPEL INSIGNIA 2014Pages: 339, veľkosť PDF: 8.92 MB
Page 261 of 339

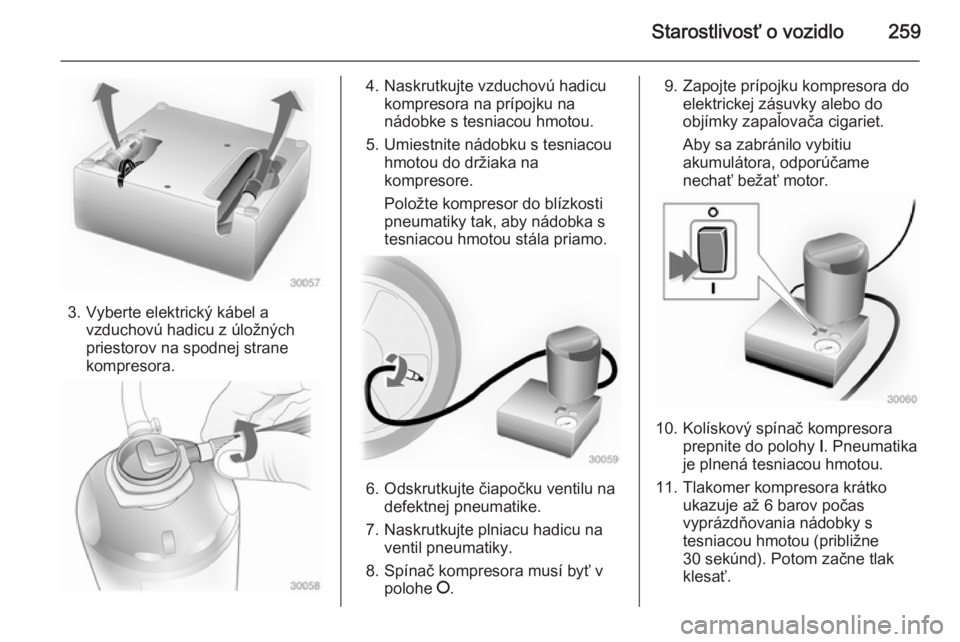

Starostlivosť o vozidlo259
3. Vyberte elektrický kábel avzduchovú hadicu z úložných
priestorov na spodnej strane
kompresora.
4. Naskrutkujte vzduchovú hadicu kompresora na prípojku na
nádobke s tesniacou hmotou.
5. Umiestnite nádobku s tesniacou hmotou do držiaka na
kompresore.
Položte kompresor do blízkosti
pneumatiky tak, aby nádobka s
tesniacou hmotou stála priamo.
6. Odskrutkujte čiapočku ventilu na defektnej pneumatike.
7. Naskrutkujte plniacu hadicu na ventil pneumatiky.
8. Spínač kompresora musí byť v polohe J.
9. Zapojte prípojku kompresora do
elektrickej zásuvky alebo do
objímky zapaľovača cigariet.
Aby sa zabránilo vybitiu
akumulátora, odporúčame
nechať bežať motor.
10. Kolískový spínač kompresora prepnite do polohy I. Pneumatika
je plnená tesniacou hmotou.
11. Tlakomer kompresora krátko ukazuje až 6 barov počas
vyprázdňovania nádobky s
tesniacou hmotou (približne
30 sekúnd). Potom začne tlak
klesať.
Page 262 of 339

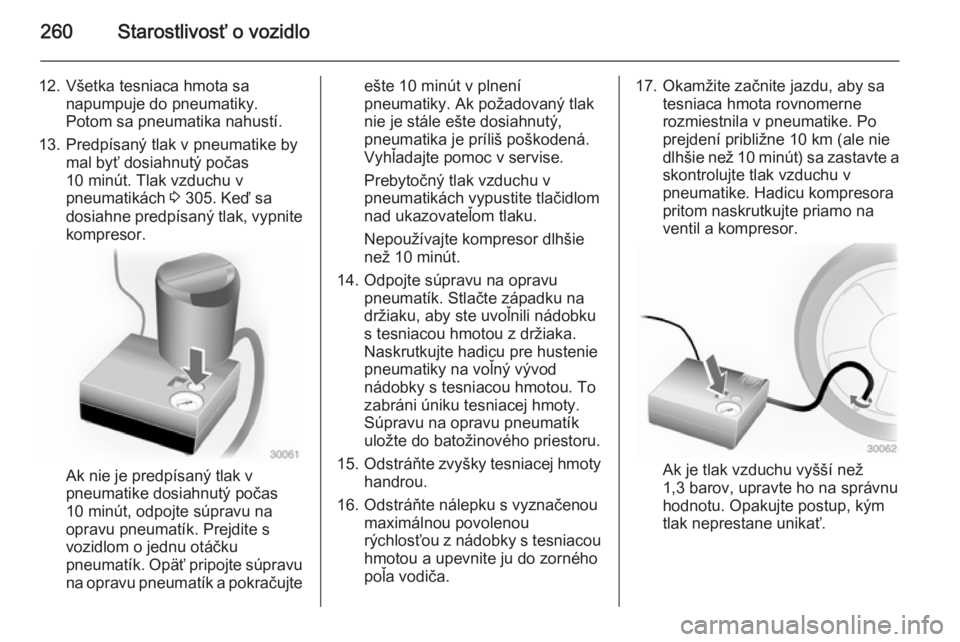

260Starostlivosť o vozidlo
12. Všetka tesniaca hmota sanapumpuje do pneumatiky.
Potom sa pneumatika nahustí.
13. Predpísaný tlak v pneumatike by mal byť dosiahnutý počas
10 minút. Tlak vzduchu v
pneumatikách 3 305. Keď sa
dosiahne predpísaný tlak, vypnite kompresor.
Ak nie je predpísaný tlak v
pneumatike dosiahnutý počas
10 minút, odpojte súpravu na
opravu pneumatík. Prejdite s
vozidlom o jednu otáčku
pneumatík. Opäť pripojte súpravu na opravu pneumatík a pokračujte
ešte 10 minút v plnení
pneumatiky. Ak požadovaný tlak
nie je stále ešte dosiahnutý,
pneumatika je príliš poškodená.
Vyhľadajte pomoc v servise.
Prebytočný tlak vzduchu v
pneumatikách vypustite tlačidlom
nad ukazovateľom tlaku.
Nepoužívajte kompresor dlhšie
než 10 minút.
14. Odpojte súpravu na opravu pneumatík. Stlačte západku na
držiaku, aby ste uvoľnili nádobku
s tesniacou hmotou z držiaka.
Naskrutkujte hadicu pre hustenie
pneumatiky na voľný vývod
nádobky s tesniacou hmotou. To
zabráni úniku tesniacej hmoty. Súpravu na opravu pneumatík
uložte do batožinového priestoru.
15. Odstráňte zvyšky tesniacej hmoty
handrou.
16. Odstráňte nálepku s vyznačenou maximálnou povolenou
rýchlosťou z nádobky s tesniacou
hmotou a upevnite ju do zorného
poľa vodiča.17. Okamžite začnite jazdu, aby sa tesniaca hmota rovnomerne
rozmiestnila v pneumatike. Po
prejdení približne 10 km (ale nie
dlhšie než 10 minút) sa zastavte a
skontrolujte tlak vzduchu v
pneumatike. Hadicu kompresora
pritom naskrutkujte priamo na
ventil a kompresor.
Ak je tlak vzduchu vyšší než
1,3 barov, upravte ho na správnu
hodnotu. Opakujte postup, kým
tlak neprestane unikať.
Page 263 of 339

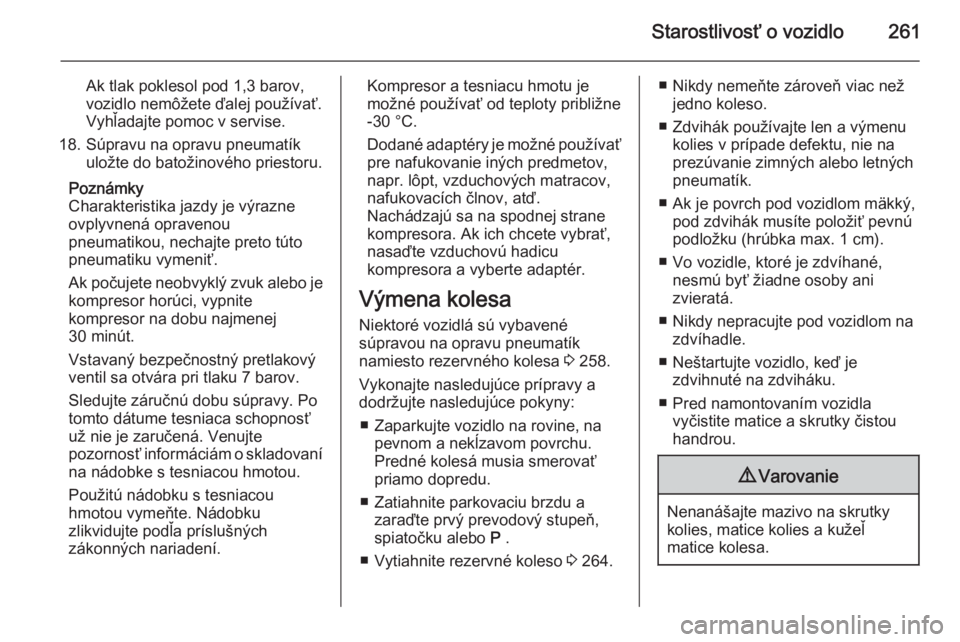

Starostlivosť o vozidlo261
Ak tlak poklesol pod 1,3 barov,
vozidlo nemôžete ďalej používať.
Vyhľadajte pomoc v servise.
18. Súpravu na opravu pneumatík uložte do batožinového priestoru.
Poznámky
Charakteristika jazdy je výrazne
ovplyvnená opravenou
pneumatikou, nechajte preto túto
pneumatiku vymeniť.
Ak počujete neobvyklý zvuk alebo je
kompresor horúci, vypnite
kompresor na dobu najmenej
30 minút.
Vstavaný bezpečnostný pretlakový
ventil sa otvára pri tlaku 7 barov.
Sledujte záručnú dobu súpravy. Po
tomto dátume tesniaca schopnosť
už nie je zaručená. Venujte
pozornosť informáciám o skladovaní na nádobke s tesniacou hmotou.
Použitú nádobku s tesniacou
hmotou vymeňte. Nádobku
zlikvidujte podľa príslušných
zákonných nariadení.Kompresor a tesniacu hmotu je
možné používať od teploty približne
-30 °C.
Dodané adaptéry je možné používať pre nafukovanie iných predmetov,
napr. lôpt, vzduchových matracov, nafukovacích člnov, atď.
Nachádzajú sa na spodnej strane
kompresora. Ak ich chcete vybrať,
nasaďte vzduchovú hadicu
kompresora a vyberte adaptér.
Výmena kolesa
Niektoré vozidlá sú vybavené
súpravou na opravu pneumatík
namiesto rezervného kolesa 3 258.
Vykonajte nasledujúce prípravy a dodržujte nasledujúce pokyny:
■ Zaparkujte vozidlo na rovine, na pevnom a nekĺzavom povrchu.Predné kolesá musia smerovaťpriamo dopredu.
■ Zatiahnite parkovaciu brzdu a zaraďte prvý prevodový stupeň,
spiatočku alebo P .
■ Vytiahnite rezervné koleso 3 264.■ Nikdy nemeňte zároveň viac než
jedno koleso.
■ Zdvihák používajte len a výmenu kolies v prípade defektu, nie na
prezúvanie zimných alebo letných
pneumatík.
■ Ak je povrch pod vozidlom mäkký, pod zdvihák musíte položiť pevnú
podložku (hrúbka max. 1 cm).
■ Vo vozidle, ktoré je zdvíhané, nesmú byť žiadne osoby ani
zvieratá.
■ Nikdy nepracujte pod vozidlom na zdvíhadle.
■ Neštartujte vozidlo, keď je zdvihnuté na zdviháku.
■ Pred namontovaním vozidla vyčistite matice a skrutky čistou
handrou.9 Varovanie
Nenanášajte mazivo na skrutky
kolies, matice kolies a kužeľ
matice kolesa.
Page 264 of 339

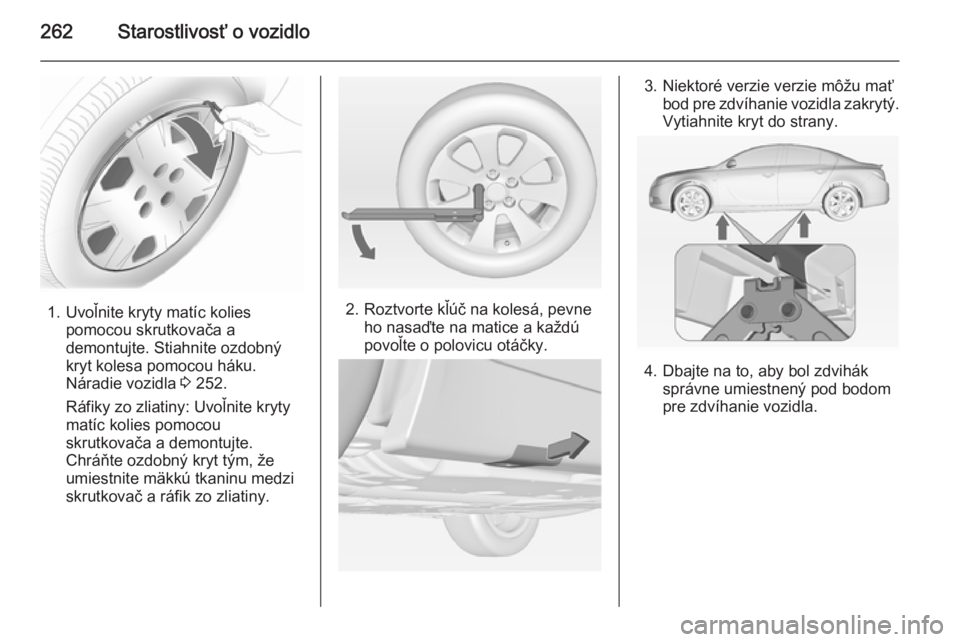

262Starostlivosť o vozidlo
1. Uvoľnite kryty matíc koliespomocou skrutkovača a
demontujte. Stiahnite ozdobný
kryt kolesa pomocou háku.
Náradie vozidla 3 252.
Ráfiky zo zliatiny: Uvoľnite kryty
matíc kolies pomocou
skrutkovača a demontujte.
Chráňte ozdobný kryt tým, že
umiestnite mäkkú tkaninu medzi
skrutkovač a ráfik zo zliatiny.2. Roztvorte kľúč na kolesá, pevne ho nasaďte na matice a každú
povoľte o polovicu otáčky.
3. Niektoré verzie verzie môžu mať bod pre zdvíhanie vozidla zakrytý.
Vytiahnite kryt do strany.
4. Dbajte na to, aby bol zdvihák správne umiestnený pod bodom
pre zdvíhanie vozidla.
Page 265 of 339

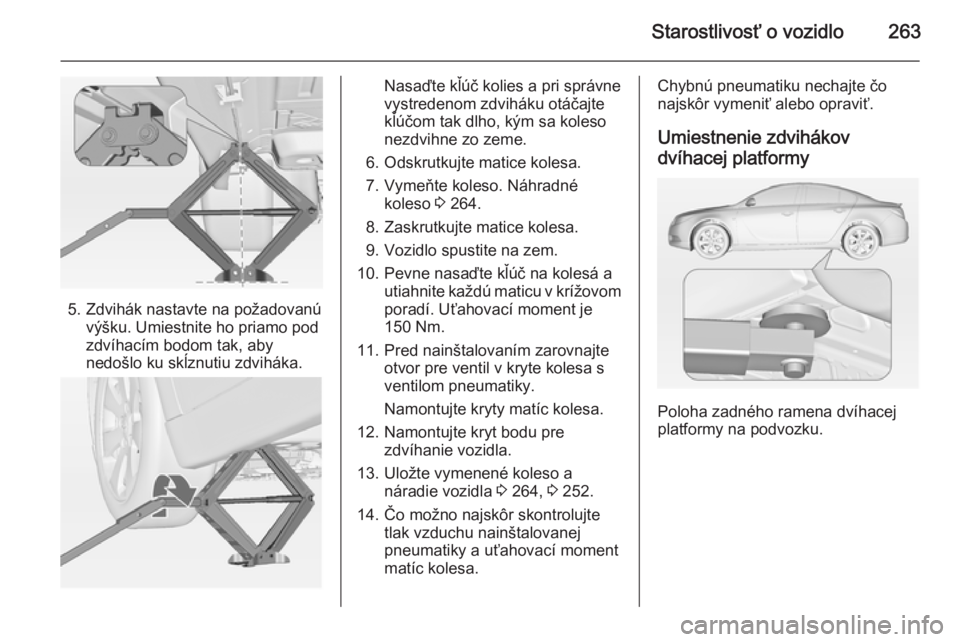

Starostlivosť o vozidlo263
5. Zdvihák nastavte na požadovanúvýšku. Umiestnite ho priamo pod
zdvíhacím bodom tak, aby
nedošlo ku skĺznutiu zdviháka.
Nasaďte kľúč kolies a pri správne
vystredenom zdviháku otáčajte
kľúčom tak dlho, kým sa koleso
nezdvihne zo zeme.
6. Odskrutkujte matice kolesa.
7. Vymeňte koleso. Náhradné koleso 3 264.
8. Zaskrutkujte matice kolesa.
9. Vozidlo spustite na zem.
10. Pevne nasaďte kľúč na kolesá a utiahnite každú maticu v krížovomporadí. Uťahovací moment je
150 Nm.
11. Pred nainštalovaním zarovnajte otvor pre ventil v kryte kolesa s
ventilom pneumatiky.
Namontujte kryty matíc kolesa.
12. Namontujte kryt bodu pre zdvíhanie vozidla.
13. Uložte vymenené koleso a náradie vozidla 3 264, 3 252.
14. Čo možno najskôr skontrolujte tlak vzduchu nainštalovanej
pneumatiky a uťahovací moment
matíc kolesa.Chybnú pneumatiku nechajte čo
najskôr vymeniť alebo opraviť.
Umiestnenie zdvihákov
dvíhacej platformy
Poloha zadného ramena dvíhacej
platformy na podvozku.
Page 266 of 339

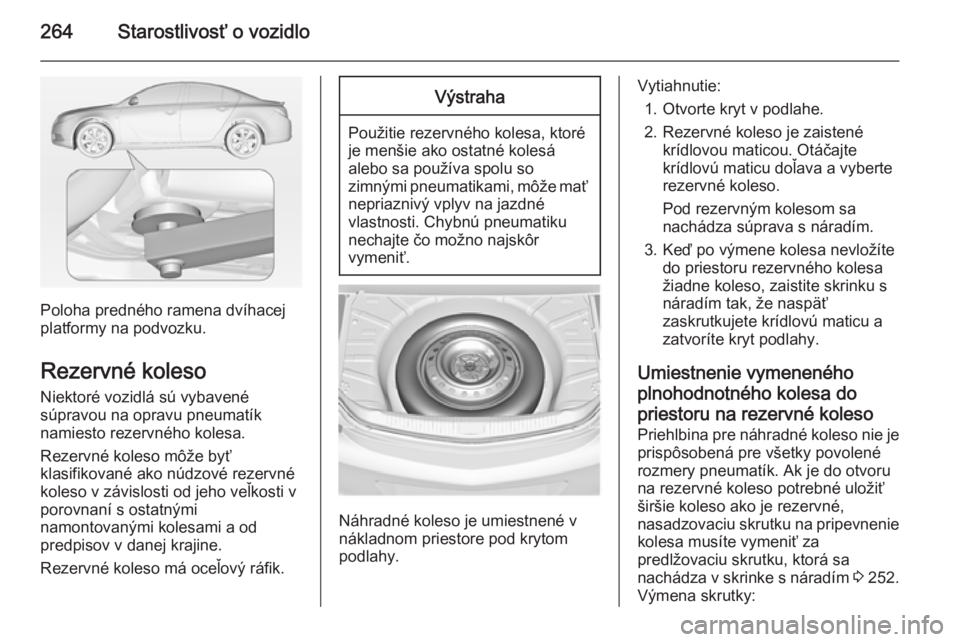

264Starostlivosť o vozidlo
Poloha predného ramena dvíhacej
platformy na podvozku.
Rezervné koleso
Niektoré vozidlá sú vybavené
súpravou na opravu pneumatík
namiesto rezervného kolesa.
Rezervné koleso môže byť
klasifikované ako núdzové rezervné
koleso v závislosti od jeho veľkosti v
porovnaní s ostatnými
namontovanými kolesami a od
predpisov v danej krajine.
Rezervné koleso má oceľový ráfik.
Výstraha
Použitie rezervného kolesa, ktoré
je menšie ako ostatné kolesá
alebo sa používa spolu so
zimnými pneumatikami, môže mať
nepriaznivý vplyv na jazdné
vlastnosti. Chybnú pneumatiku
nechajte čo možno najskôr
vymeniť.
Náhradné koleso je umiestnené v
nákladnom priestore pod krytom
podlahy.
Vytiahnutie:
1. Otvorte kryt v podlahe.
2. Rezervné koleso je zaistené krídlovou maticou. Otáčajte
krídlovú maticu doľava a vyberte
rezervné koleso.
Pod rezervným kolesom sa
nachádza súprava s náradím.
3. Keď po výmene kolesa nevložíte do priestoru rezervného kolesa
žiadne koleso, zaistite skrinku s
náradím tak, že naspäť
zaskrutkujete krídlovú maticu a
zatvoríte kryt podlahy.
Umiestnenie vymeneného
plnohodnotného kolesa do
priestoru na rezervné koleso
Priehlbina pre náhradné koleso nie je
prispôsobená pre všetky povolené
rozmery pneumatík. Ak je do otvoru
na rezervné koleso potrebné uložiť
širšie koleso ako je rezervné,
nasadzovaciu skrutku na pripevnenie kolesa musíte vymeniť za
predlžovaciu skrutku, ktorá sa
nachádza v skrinke s náradím 3 252.
Výmena skrutky:
Page 267 of 339

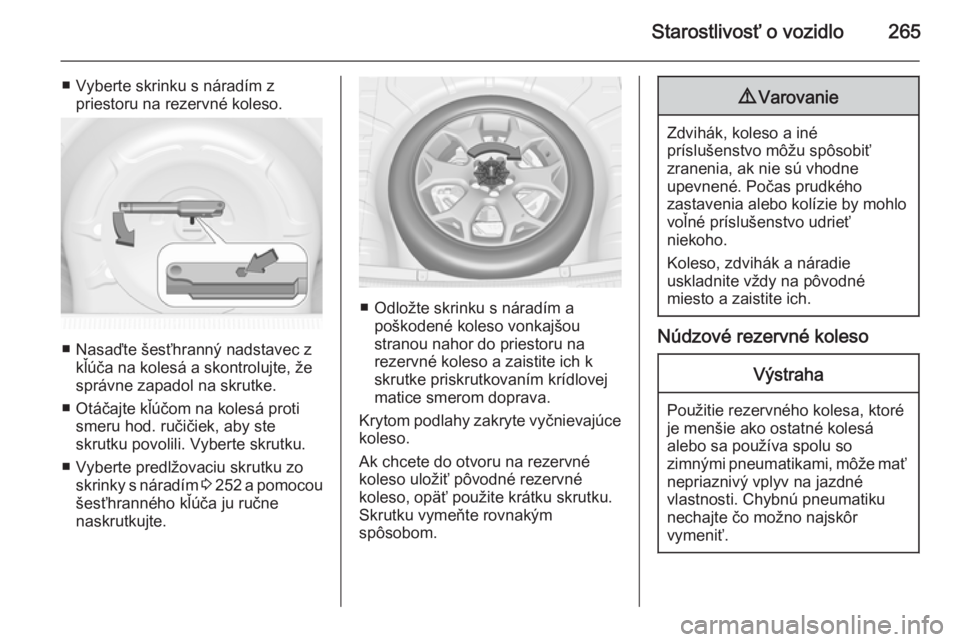

Starostlivosť o vozidlo265
■ Vyberte skrinku s náradím zpriestoru na rezervné koleso.
■ Nasaďte šesťhranný nadstavec z kľúča na kolesá a skontrolujte, že
správne zapadol na skrutke.
■ Otáčajte kľúčom na kolesá proti smeru hod. ručičiek, aby ste
skrutku povolili. Vyberte skrutku.
■ Vyberte predlžovaciu skrutku zo skrinky s náradím 3 252 a pomocou
šesťhranného kľúča ju ručne
naskrutkujte.
■ Odložte skrinku s náradím a poškodené koleso vonkajšou
stranou nahor do priestoru na
rezervné koleso a zaistite ich k
skrutke priskrutkovaním krídlovej matice smerom doprava.
Krytom podlahy zakryte vyčnievajúce koleso.
Ak chcete do otvoru na rezervné
koleso uložiť pôvodné rezervné
koleso, opäť použite krátku skrutku.
Skrutku vymeňte rovnakým
spôsobom.
9 Varovanie
Zdvihák, koleso a iné
príslušenstvo môžu spôsobiť
zranenia, ak nie sú vhodne
upevnené. Počas prudkého
zastavenia alebo kolízie by mohlo voľné príslušenstvo udrieť
niekoho.
Koleso, zdvihák a náradie
uskladnite vždy na pôvodné
miesto a zaistite ich.
Núdzové rezervné koleso
Výstraha
Použitie rezervného kolesa, ktoré
je menšie ako ostatné kolesá
alebo sa používa spolu so
zimnými pneumatikami, môže mať
nepriaznivý vplyv na jazdné
vlastnosti. Chybnú pneumatiku
nechajte čo možno najskôr
vymeniť.
Page 268 of 339

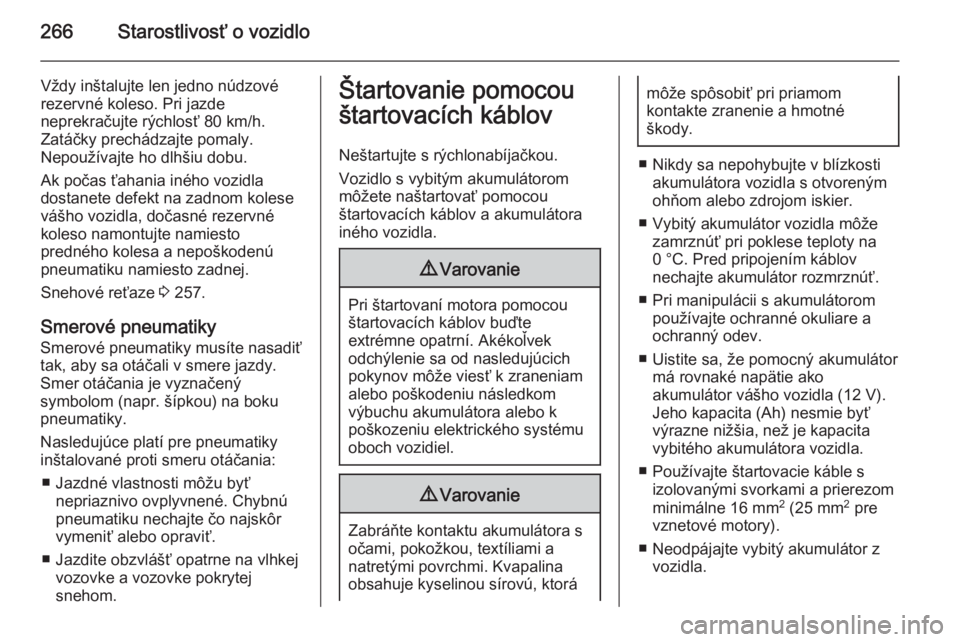

266Starostlivosť o vozidlo
Vždy inštalujte len jedno núdzové
rezervné koleso. Pri jazde
neprekračujte rýchlosť 80 km/h.
Zatáčky prechádzajte pomaly.
Nepoužívajte ho dlhšiu dobu.
Ak počas ťahania iného vozidla
dostanete defekt na zadnom kolese
vášho vozidla, dočasné rezervné
koleso namontujte namiesto
predného kolesa a nepoškodenú
pneumatiku namiesto zadnej.
Snehové reťaze 3 257.
Smerové pneumatiky
Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Nasledujúce platí pre pneumatiky
inštalované proti smeru otáčania:
■ Jazdné vlastnosti môžu byť nepriaznivo ovplyvnené. Chybnú
pneumatiku nechajte čo najskôr
vymeniť alebo opraviť.
■ Jazdite obzvlášť opatrne na vlhkej vozovke a vozovke pokrytej
snehom.Štartovanie pomocou
štartovacích káblov
Neštartujte s rýchlonabíjačkou.
Vozidlo s vybitým akumulátorom
môžete naštartovať pomocou
štartovacích káblov a akumulátora iného vozidla.9 Varovanie
Pri štartovaní motora pomocou
štartovacích káblov buďte
extrémne opatrní. Akékoľvek
odchýlenie sa od nasledujúcich
pokynov môže viesť k zraneniam
alebo poškodeniu následkom
výbuchu akumulátora alebo k
poškozeniu elektrického systému
oboch vozidiel.
9 Varovanie
Zabráňte kontaktu akumulátora s
očami, pokožkou, textíliami a
natretými povrchmi. Kvapalina
obsahuje kyselinou sírovú, ktorá
môže spôsobiť pri priamom
kontakte zranenie a hmotné
škody.
■ Nikdy sa nepohybujte v blízkosti akumulátora vozidla s otvoreným
ohňom alebo zdrojom iskier.
■ Vybitý akumulátor vozidla môže zamrznúť pri poklese teploty na
0 °C. Pred pripojením káblov
nechajte akumulátor rozmrznúť.
■ Pri manipulácii s akumulátorom používajte ochranné okuliare a
ochranný odev.
■ Uistite sa, že pomocný akumulátor má rovnaké napätie ako
akumulátor vášho vozidla (12 V).
Jeho kapacita (Ah) nesmie byť
výrazne nižšia, než je kapacita
vybitého akumulátora vozidla.
■ Používajte štartovacie káble s izolovanými svorkami a prierezom
minimálne 16 mm 2
(25 mm 2
pre
vznetové motory).
■ Neodpájajte vybitý akumulátor z vozidla.
Page 269 of 339

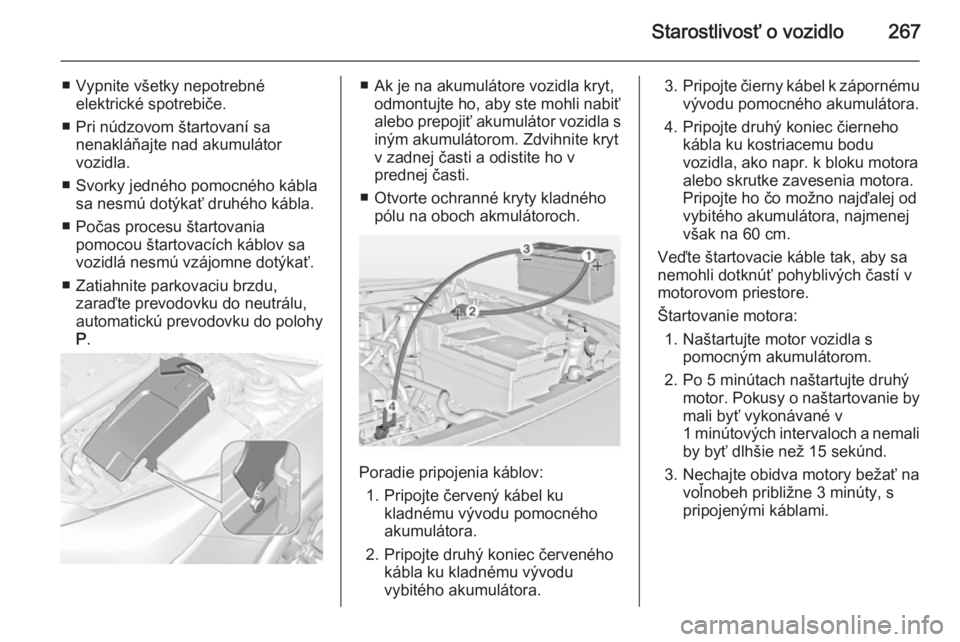

Starostlivosť o vozidlo267
■ Vypnite všetky nepotrebnéelektrické spotrebiče.
■ Pri núdzovom štartovaní sa nenakláňajte nad akumulátor
vozidla.
■ Svorky jedného pomocného kábla sa nesmú dotýkať druhého kábla.
■ Počas procesu štartovania pomocou štartovacích káblov sa
vozidlá nesmú vzájomne dotýkať.
■ Zatiahnite parkovaciu brzdu, zaraďte prevodovku do neutrálu,
automatickú prevodovku do polohy
P .■ Ak je na akumulátore vozidla kryt,
odmontujte ho, aby ste mohli nabiť
alebo prepojiť akumulátor vozidla s
iným akumulátorom. Zdvihnite kryt
v zadnej časti a odistite ho v
prednej časti.
■ Otvorte ochranné kryty kladného pólu na oboch akmulátoroch.
Poradie pripojenia káblov:
1. Pripojte červený kábel ku kladnému vývodu pomocného
akumulátora.
2. Pripojte druhý koniec červeného kábla ku kladnému vývodu
vybitého akumulátora.
3. Pripojte čierny kábel k zápornému
vývodu pomocného akumulátora.
4. Pripojte druhý koniec čierneho kábla ku kostriacemu bodu
vozidla, ako napr. k bloku motora alebo skrutke zavesenia motora.
Pripojte ho čo možno najďalej od
vybitého akumulátora, najmenej
však na 60 cm.
Veďte štartovacie káble tak, aby sa
nemohli dotknúť pohyblivých častí v
motorovom priestore.
Štartovanie motora: 1. Naštartujte motor vozidla s pomocným akumulátorom.
2. Po 5 minútach naštartujte druhý motor. Pokusy o naštartovanie by
mali byť vykonávané v
1 minútových intervaloch a nemali by byť dlhšie než 15 sekúnd.
3. Nechajte obidva motory bežať na voľnobeh približne 3 minúty, s
pripojenými káblami.
Page 270 of 339

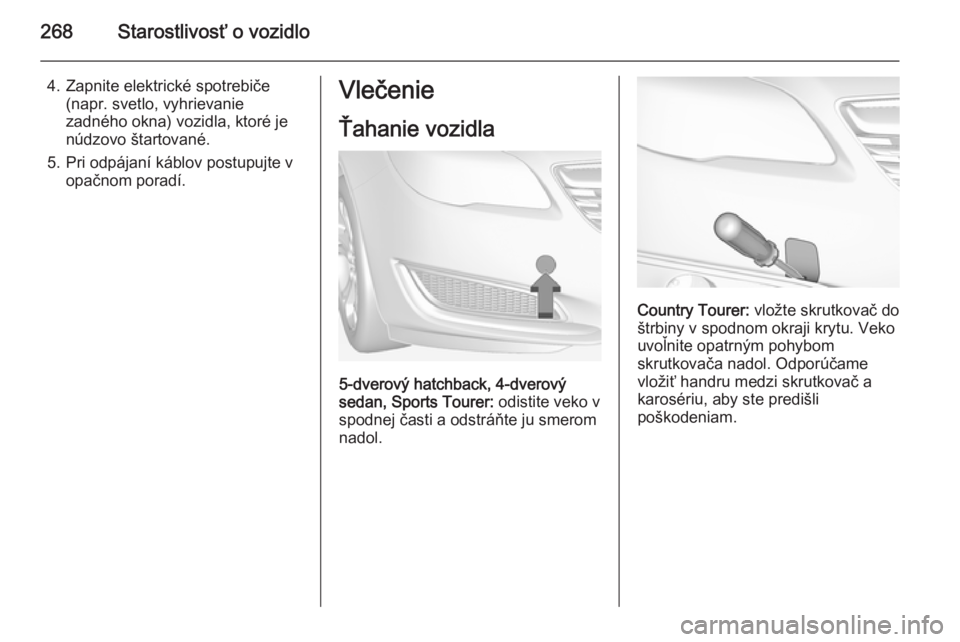

268Starostlivosť o vozidlo
4. Zapnite elektrické spotrebiče(napr. svetlo, vyhrievanie
zadného okna) vozidla, ktoré je
núdzovo štartované.
5. Pri odpájaní káblov postupujte v opačnom poradí.Vlečenie
Ťahanie vozidla
5-dverový hatchback, 4-dverový
sedan, Sports Tourer: odistite veko v
spodnej časti a odstráňte ju smerom
nadol.
Country Tourer: vložte skrutkovač do
štrbiny v spodnom okraji krytu. Veko
uvoľnite opatrným pohybom
skrutkovača nadol. Odporúčame
vložiť handru medzi skrutkovač a karosériu, aby ste predišli
poškodeniam.
