OPEL INSIGNIA 2014 Sürücü El Kitabı (in Turkish)

Göstergeler ve kumanda birimleri99
Uplevel (üst seviye) göstergeler, Sport sürüş modu

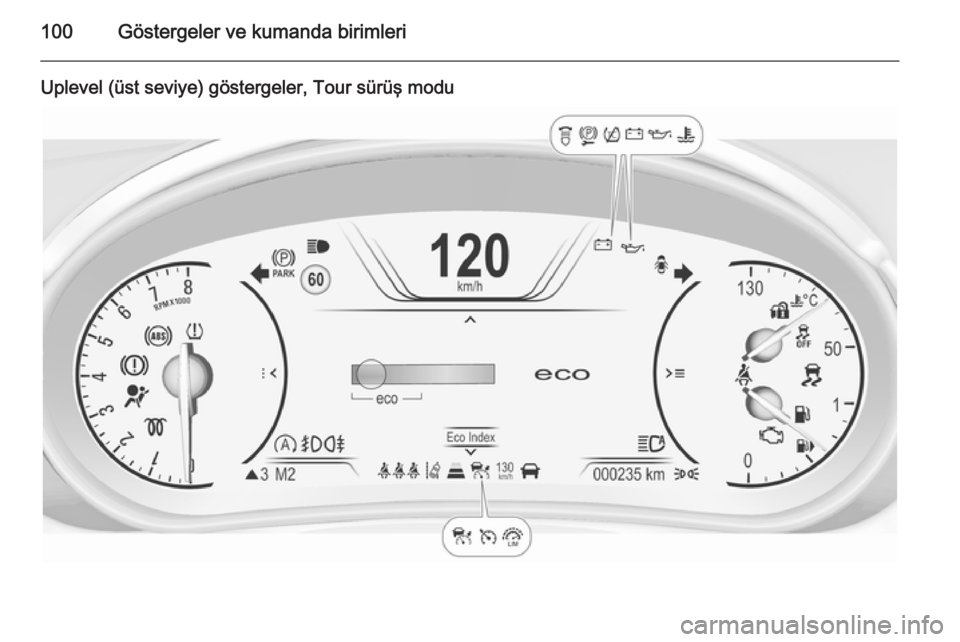

100Göstergeler ve kumanda birimleri
Uplevel (üst seviye) göstergeler, Tour sürüş modu

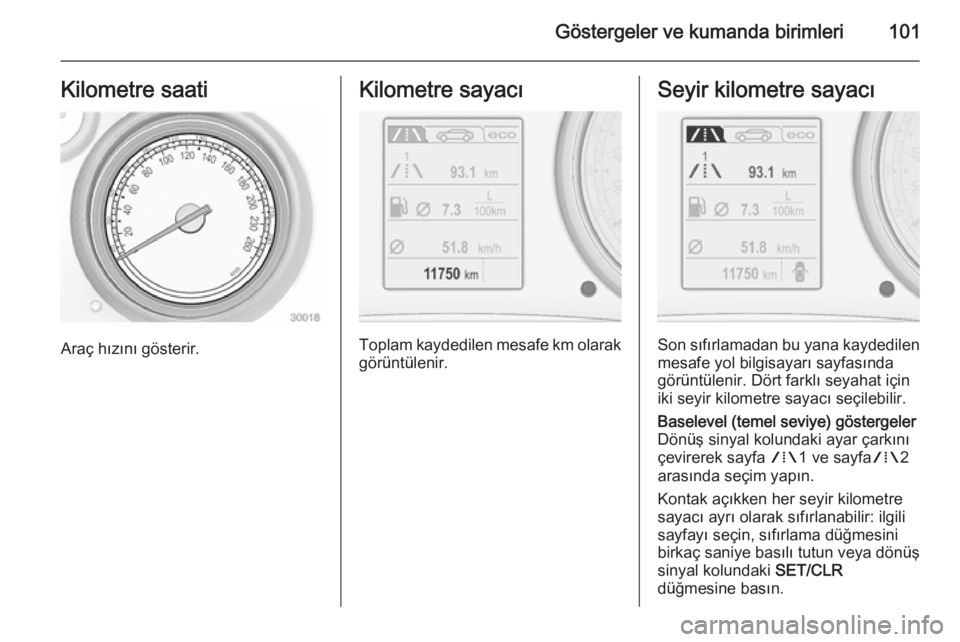

Göstergeler ve kumanda birimleri101Kilometre saati
Araç hızını gösterir.
Kilometre sayacı
Toplam kaydedilen mesafe km olarak
görüntülenir.
Seyir kilometre sayacı
Son sıfırlamadan bu yana kaydedilen
mesafe yol bilgisayarı sayfasında
görüntülenir. Dört farklı seyahat için iki seyir kilometre sayacı seçilebilir.
Baselevel (temel seviye) göstergelerDönüş sinyal kolundaki ayar çarkını
çevirerek sayfa W1 ve sayfa W2
arasında seçim yapın.
Kontak açıkken her seyir kilometre
sayacı ayrı olarak sıfırlanabilir: ilgili
sayfayı seçin, sıfırlama düğmesini
birkaç saniye basılı tutun veya dönüş sinyal kolundaki SET/CLR
düğmesine basın.

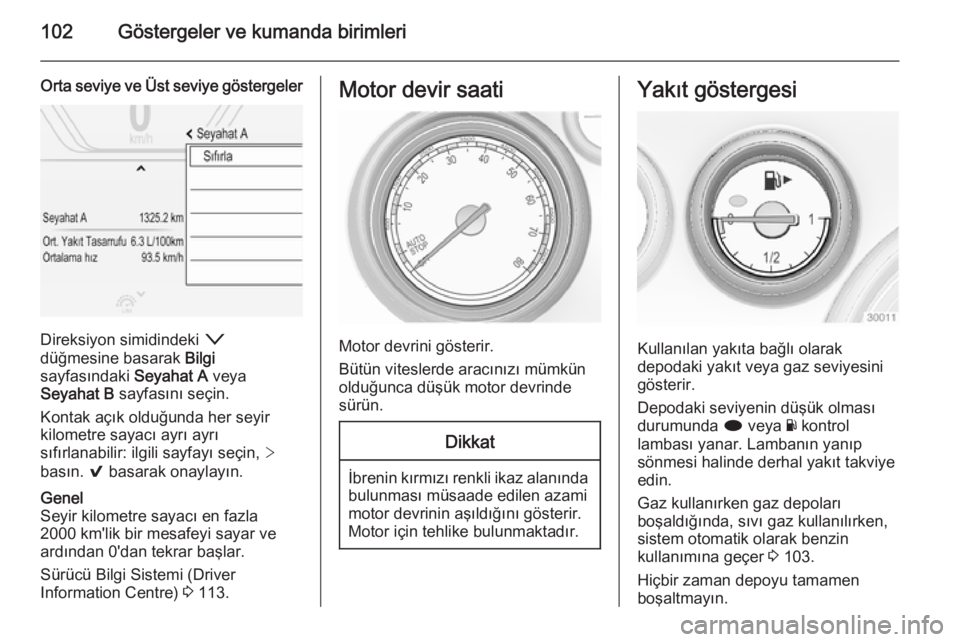

102Göstergeler ve kumanda birimleri
Orta seviye ve Üst seviye göstergeler
Direksiyon simidindeki o
düğmesine basarak Bilgi
sayfasındaki Seyahat A veya
Seyahat B sayfasını seçin.
Kontak açık olduğunda her seyir
kilometre sayacı ayrı ayrı
sıfırlanabilir: ilgili sayfayı seçin, >
basın. 9 basarak onaylayın.
Genel
Seyir kilometre sayacı en fazla
2000 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Sürücü Bilgi Sistemi (Driver
Information Centre) 3 113.Motor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Kullanılan yakıta bağlı olarak
depodaki yakıt veya gaz seviyesini
gösterir.
Depodaki seviyenin düşük olması
durumunda i veya Y kontrol
lambası yanar. Lambanın yanıp
sönmesi halinde derhal yakıt takviye
edin.
Gaz kullanırken gaz depoları
boşaldığında, sıvı gaz kullanılırken,
sistem otomatik olarak benzin
kullanımına geçer 3 103.
Hiçbir zaman depoyu tamamen
boşaltmayın.

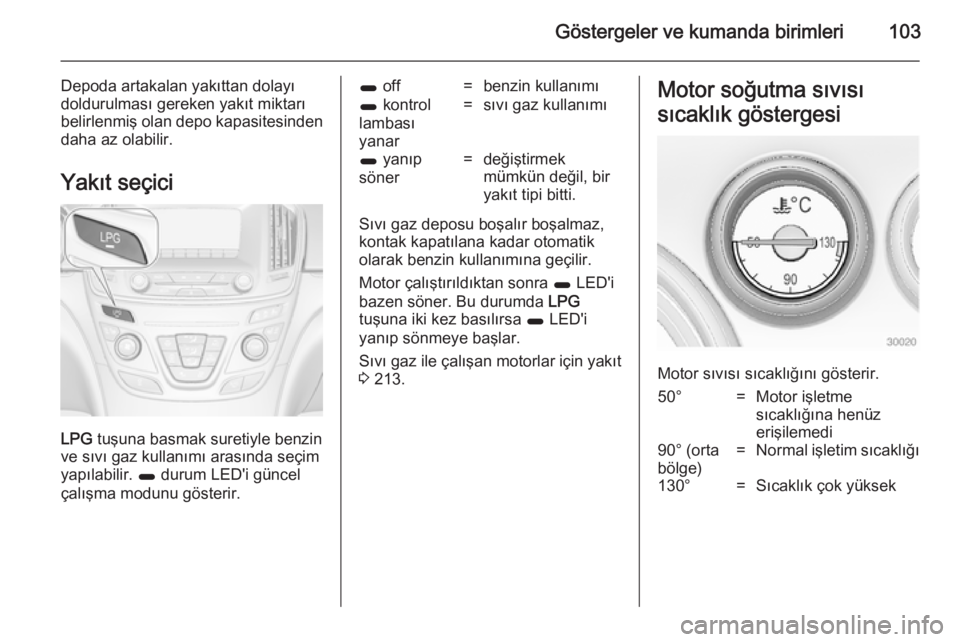

Göstergeler ve kumanda birimleri103
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Yakıt seçici
LPG tuşuna basmak suretiyle benzin
ve sıvı gaz kullanımı arasında seçim
yapılabilir. 1 durum LED'i güncel
çalışma modunu gösterir.
1 off=benzin kullanımı1 kontrol
lambası
yanar=sıvı gaz kullanımı1 yanıp
söner=değiştirmek
mümkün değil, bir
yakıt tipi bitti.
Sıvı gaz deposu boşalır boşalmaz, kontak kapatılana kadar otomatik
olarak benzin kullanımına geçilir.
Motor çalıştırıldıktan sonra 1 LED'i
bazen söner. Bu durumda LPG
tuşuna iki kez basılırsa 1 LED'i
yanıp sönmeye başlar.
Sıvı gaz ile çalışan motorlar için yakıt 3 213.
Motor soğutma sıvısı
sıcaklık göstergesi
Motor sıvısı sıcaklığını gösterir.
50°=Motor işletme
sıcaklığına henüz
erişilemedi90° (orta
bölge)=Normal işletim sıcaklığı130°=Sıcaklık çok yüksek

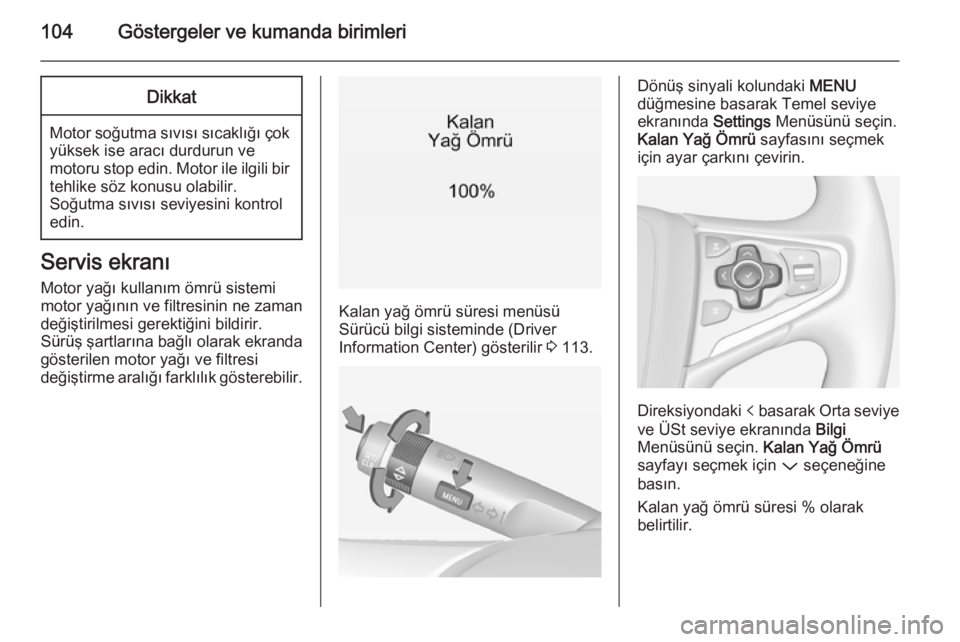

104Göstergeler ve kumanda birimleriDikkat
Motor soğutma sıvısı sıcaklığı çokyüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan yağ ömrü süresi menüsü
Sürücü bilgi sisteminde (Driver
Information Center) gösterilir 3 113.
Dönüş sinyali kolundaki MENU
düğmesine basarak Temel seviye
ekranında Settings Menüsünü seçin.
Kalan Yağ Ömrü sayfasını seçmek
için ayar çarkını çevirin.
Direksiyondaki p basarak Orta seviye
ve ÜSt seviye ekranında Bilgi
Menüsünü seçin. Kalan Yağ Ömrü
sayfayı seçmek için P seçeneğine
basın.
Kalan yağ ömrü süresi % olarak
belirtilir.

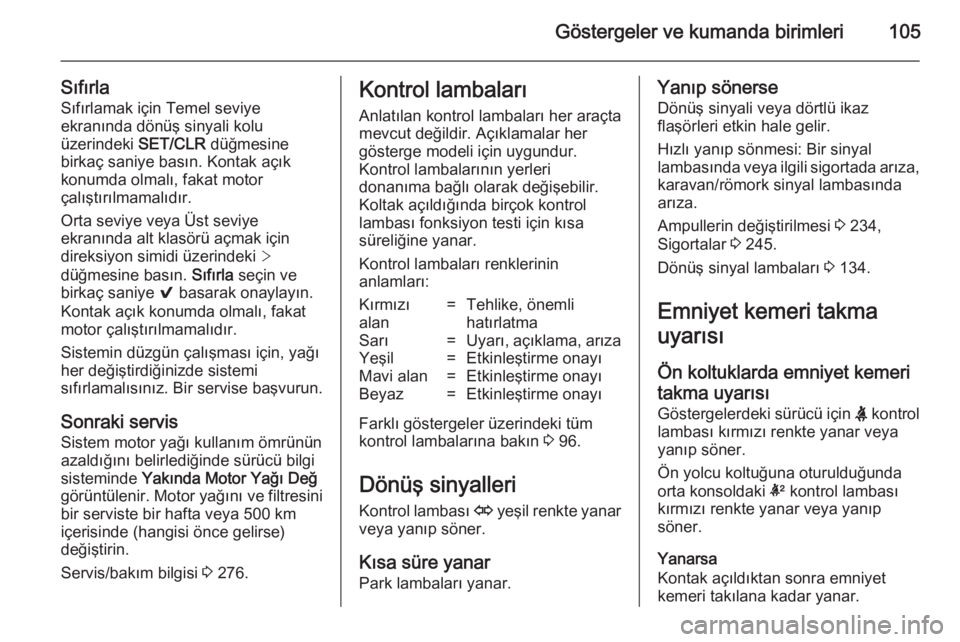

Göstergeler ve kumanda birimleri105
SıfırlaSıfırlamak için Temel seviye
ekranında dönüş sinyali kolu
üzerindeki SET/CLR düğmesine
birkaç saniye basın. Kontak açık
konumda olmalı, fakat motor
çalıştırılmamalıdır.
Orta seviye veya Üst seviye
ekranında alt klasörü açmak için
direksiyon simidi üzerindeki >
düğmesine basın. Sıfırla seçin ve
birkaç saniye 9 basarak onaylayın.
Kontak açık konumda olmalı, fakat
motor çalıştırılmamalıdır.
Sistemin düzgün çalışması için, yağı
her değiştirdiğinizde sistemi
sıfırlamalısınız. Bir servise başvurun.
Sonraki servis
Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde sürücü bilgi
sisteminde Yakında Motor Yağı Değ
görüntülenir. Motor yağını ve filtresini bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Servis/bakım bilgisi 3 276.Kontrol lambaları
Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Koltak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:Kırmızı
alan=Tehlike, önemli
hatırlatmaSarı=Uyarı, açıklama, arızaYeşil=Etkinleştirme onayıMavi alan=Etkinleştirme onayıBeyaz=Etkinleştirme onayı
Farklı göstergeler üzerindeki tüm
kontrol lambalarına bakın 3 96.
Dönüş sinyalleri Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanar Park lambaları yanar.
Yanıp sönerse
Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 234,
Sigortalar 3 245.
Dönüş sinyal lambaları 3 134.
Emniyet kemeri takma
uyarısı
Ön koltuklarda emniyet kemeri takma uyarısı
Göstergelerdeki sürücü için X kontrol
lambası kırmızı renkte yanar veya
yanıp söner.
Ön yolcu koltuğuna oturulduğunda
orta konsoldaki k kontrol lambası
kırmızı renkte yanar veya yanıp
söner.
Yanarsa
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.

106Göstergeler ve kumanda birimleri
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Arka koltuklardaki emniyet kemerinin durumu, temel seviye
gösterge
Sürücü Bilgi Sistemindeki X yanıp
söner veya yanar.
Yanarsa
Kontak açıldıktan sonra emniyet kemeri takılı olmadığında.
Yanıp sönerse
Araç hareket ettikten sonra emniyet kemeri söküldüğünde söner.
Emniyet kemerinin takılması 3 59.
Arka koltuklardaki emniyet
kemerinin durumu, orta seviye
ve üst seviye gösterge Kontak açıldıktan sonra,
göstergelerde X kırmızı ya da yeşil ya
da gri yanar.Kırmızı renkte yanarsa
Koltuk dolu ve emniyet kemeri
çözülmüş.
Yeşil renkte yanarsa
Koltuk dolu ve emniyet kemeri
takılmış.
Gri renkte yanarsa
Koltuk dolu değil.
Emniyet kemerinin takılması 3 59.
Hava yastığı sistemi ve
kemer gerdiriciler Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Kontrol
lambası yanmıyor veya 4 saniye
sonunda sönmüyor veya sürüş
esnasında yanıyorsa, hava yastığı
sisteminde bir arıza var demektir. Bir
servise başvurun. Bu durumda, bir
kaza anında hava yastıkları ve kemer
gerdiriciler fonksiyonlarını yerine
getiremeyebilirler.Kemer gerdiricilerin bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Kemer gerdiriciler, hava yastığı sistemi 3 58, 3 61.
Hava yastığının devre dışı
bırakılması

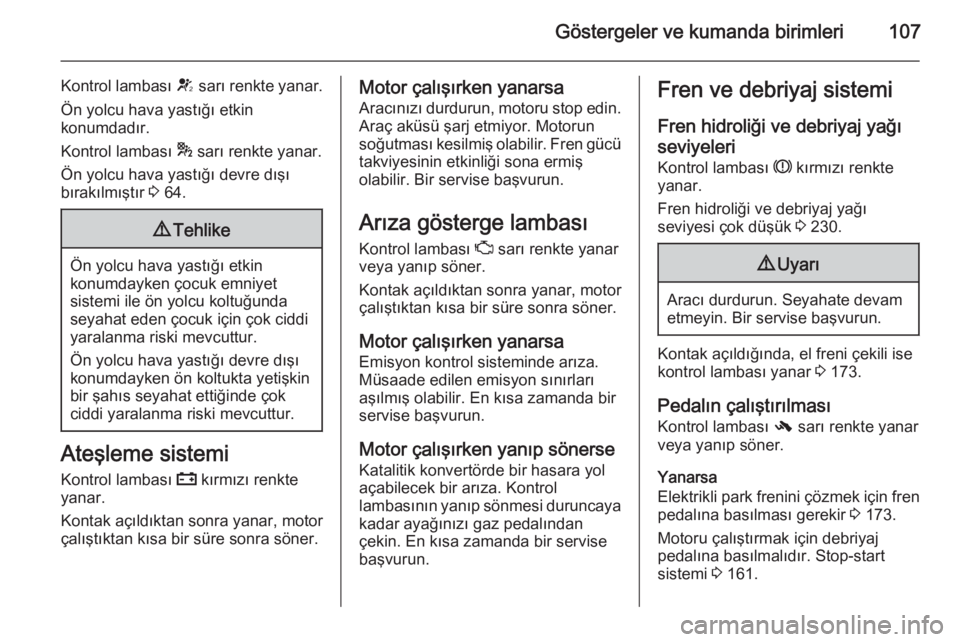

Göstergeler ve kumanda birimleri107
Kontrol lambası V sarı renkte yanar.
Ön yolcu hava yastığı etkin
konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 64.9 Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası
Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.
Motor çalışırken yanıp sönerse Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun.Fren ve debriyaj sistemi
Fren hidroliği ve debriyaj yağı
seviyeleri Kontrol lambası R kırmızı renkte
yanar.
Fren hidroliği ve debriyaj yağı
seviyesi çok düşük 3 230.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, el freni çekili ise
kontrol lambası yanar 3 173.
Pedalın çalıştırılması
Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanarsa
Elektrikli park frenini çözmek için fren pedalına basılması gerekir 3 173.
Motoru çalıştırmak için debriyaj
pedalına basılmalıdır. Stop-start
sistemi 3 161.

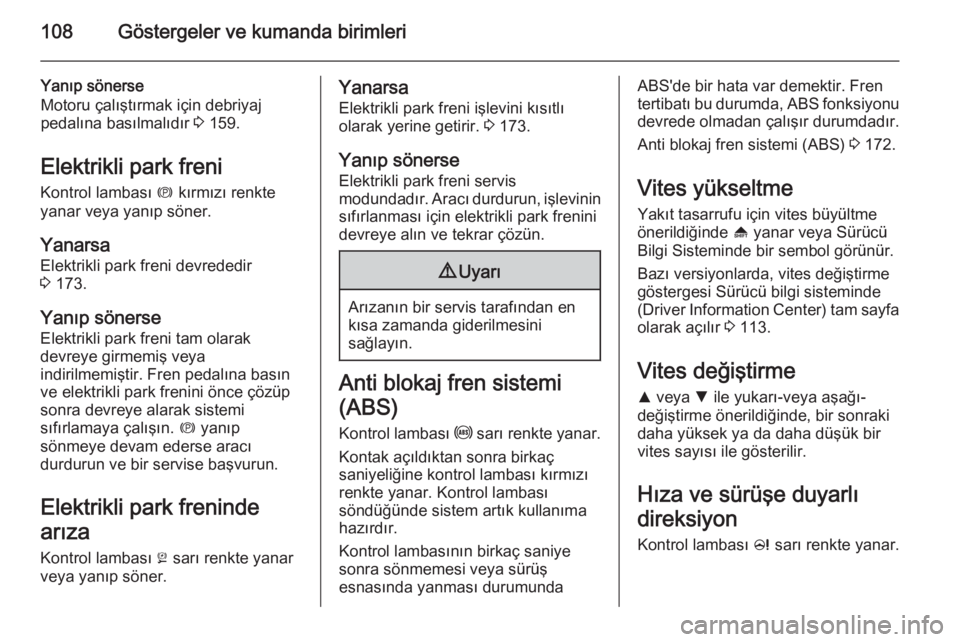

108Göstergeler ve kumanda birimleri
Yanıp sönerse
Motoru çalıştırmak için debriyaj
pedalına basılmalıdır 3 159.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanarsa
Elektrikli park freni devrededir
3 173.
Yanıp sönerse Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Fren pedalına basın
ve elektrikli park frenini önce çözüp
sonra devreye alarak sistemi
sıfırlamaya çalışın. m yanıp
sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde
arıza
Kontrol lambası j sarı renkte yanar
veya yanıp söner.Yanarsa
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 173.
Yanıp sönerse Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS) Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 172.
Vites yükseltme
Yakıt tasarrufu için vites büyültme
önerildiğinde [ yanar veya Sürücü
Bilgi Sisteminde bir sembol görünür.
Bazı versiyonlarda, vites değiştirme
göstergesi Sürücü bilgi sisteminde
(Driver Information Center) tam sayfa olarak açılır 3 113.
Vites değiştirme
R veya S ile yukarı-veya aşağı-
değiştirme önerildiğinde, bir sonraki
daha yüksek ya da daha düşük bir
vites sayısı ile gösterilir.
Hıza ve sürüşe duyarlı
direksiyon
Kontrol lambası c sarı renkte yanar.
