Page 81 of 337
Eşya saklama ve bagaj bölümleri79
Tutamak plakasını açın, adaptörü
kızağın üstteki ve alttaki yuvasına
yerleştirin, istenilen pozisyonda
ayarlayın. Tutamak plakasını
adaptörü sabitlemek için yukarı doğru
çevirin. Adaptörü çıkarmak için
tutamak plakasını aşağı doğru çevirin ve raydan çıkartın.
Değişken ayırıcı ağ
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Ağ çubuklarını
yapıştırın.
Montaj işlemi için çubukları biraz
birbirine bastırın ve adaptörün ilgili
yuvalarına yerleştirin.
Sökmek için çubukları biraz birbirine
bastırın ve adaptörden çıkarın.
File şeklinde muhafaza cebi
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Adaptörlere
muhafaza cebi asılabilir.
Kızaklara kancaların takılması
Kancayı istenilen pozisyonda
kızaklara yerleştirin, bunun için
kancayı önce raydaki üst ve sonra da
alt yive bastırın. Çıkarmak için önce
üstteki yuvadan çekiniz.
Page 82 of 337
80Eşya saklama ve bagaj bölümleri
Eşya kutusu
Üst kızağa iki kanca takın. Çantanın
üst köşelerini yukardan kancalara
yerleştirin.
Alternatif olarak her iki kancayı alt
kızağa takabilirsiniz. Çantanın alt
köşelerini yukardan alttaki kancalara
yerleştirin.
Kayış takımı
Kayış takımı adaptörünü raya
yerleştirin. Kemerin bükülmediğinden
emin olun.
Kayış takımında kayışı açmak için iki
kilit mevcuttur.
Kemer gerdirilebilir.
Emniyet ağı Ön veya arka koltukların arkalarına iki farklı emniyet ağı takılabilir.
Emniyet ağının arkasında yolcu
taşınmamalıdır.
Page 83 of 337
Eşya saklama ve bagaj bölümleri81
Ön koltukların arkasındaki
emniyet ağı Arka koltukların baş desteklerini
aşağıya doğru bastırın ve arka koltuk
sırtlıklarını yatırın 3 73.
Tavandaki ön montaj yuvaları: Ağ
çubuğunu bir tarafa oturtun, çubuğu
kenarlarından içe doğru bastırın ve
diğer tarafa oturmasını sağlayın.
Küçük kemerlerin kancalarını,
yatırılmış arka koltuk sırtlıklarının
arka taraflarındaki Top-Tether
sabitleme halkalarına takın.
Daha büyük kemerlerin kancalarını
arka koltuk sırtlıklarının kilit
mekanizmalarına sabitletin.
Arka koltukların arkasındaki
emniyet ağı makarası
Ağı makarasından çıkarın ve ağın
çubuğunu bir tarafından tavandaki
montaj yuvalarına tutturun. Çubuğu
kenarlarından içe doğru bastırın ve
diğer taraftan tutturun.
Makaranın sökülmesi
Emniyet ağını toplanmış konuma
getirin.
Bagaj bölümü örtüsünü çıkarın 3 75.
Page 84 of 337
82Eşya saklama ve bagaj bölümleri
Kilitsiz konuma getirmek için
makarayı hafifçe geriye doğru
döndürün ve yan girintilerden yukarı
doğru çıkarın.
Makaranın takılması
Bagaj bölümü örtüsünü çıkarın.Makarayı sağ ve sol taraftaki yan
girintilere yerleştirin. Takma
işleminde makaradaki L (sol taraf) ve
R (sağ taraf) işaretlerine dikkat edin.
Kilitli konuma getirmek için makarayı
ileri yönde döndürün.
Emniyet ağlarının ve bagaj
bölümü örtüsünün muhafaza edilmesi Arka emniyet ağı mekanizması, bagaj
bölümü örtüsü ve otomatik sarmalı
emniyet ağı ile birlikte taban
muhafazasının altındaki eşya
saklama gözünde muhafaza
edilebilir.Bagaj bölümü örtüsünü tutamağı
çekerek açın. Tabanı katlayın ve arka koltukların arkasına yerleştirin.
Page 85 of 337
Eşya saklama ve bagaj bölümleri83
Bagaj bölümü örtüsünü, üst kısmı
aşağı yöne bakacak şekilde ve ön sağ köşedeki açma kolunu kullanarak
boşluk kısma yerleştirin.
Üçgen ikaz reflektörü
5 kapılı Hatchback/4 kapılı binek arabası
Üçgen ikaz reflektörünü bagaj
bölümünün sağ tarafında tutucu
bandın arkasındaki boşlukta
muhafaza edin.
Sports Tourer, Country Tourer
Üçgen ikaz reflektörünü bagaj
kapağının iç kısmında tutucu bandın arkasındaki boşlukta muhafaza edin.
İlk yardım çantası
5 kapılı Hatchback/4 kapılı binek
arabası
İlk yardım çantasını bagaj bölümünün sol tarafındaki ağın içinde muhafaza
edin.
Page 86 of 337
84Eşya saklama ve bagaj bölümleri
Sports Tourer, Country Tourer
İlk yardım çantasını bagaj kapağının
iç kısmında tutucu bandın
arkasındaki boşlukta muhafaza edin.
Tavan üstü bagaj
taşıyıcısı
Tavan bagajıEmniyet açısından ve aracın tavanına
zarar vermemek için, Opel tarafından
kullanımı onaylanmış olan tavan üstü bagaj taşıyıcı sistemlerini kullanın.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun. Tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.Tavan üstü bagaj taşıyıcısının
monte edilmesi
5 kapılı Hatchback/4 kapılı binek
arabası
Tüm kapıları açın.
Aracın tüm kapılarının çerçevesinde
montaj noktaları bulunmaktadır.
İlgili montaj noktalarının kapaklarını çıkarın ve tavan üstü bagaj
taşıyıcısını cıvatalarla sabitleyin.
Page 87 of 337
Eşya saklama ve bagaj bölümleri85
Tavan raylı Sports Tourer/Country
Tourer
Tavan üstü bagaj taşıyıcısının
sabitlenmesi için montaj pimlerini
resimde gösterilen deliklere sokun.
Aracı yükleme talimatı
■ Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru yerleştirin.
Koltuk sırtlıklarının tam olarak
yerlerine oturduklarından emin
olun, yani açma kolunun
yakınındaki bulunan her iki taraftaki kırmızı işaretler görülmemelidir.Üst üste konulan eşyalarda en ağır
olanı en alta yerleştirin.
■ Ağır eşyaları sabitleme kayışlarıyla
sabitleme halkalarına bağlayın
3 78.
■ Bagaj bölümündeki gevşek
eşyaları kaymaya karşı emniyete
alın.
■ Bagaj bölümünde yük taşırken arka
koltuk sırtlıklarının açısı öne doğru
ayarlı olmamalıdır.
■ Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
■ Bagaj bölümü örtüsü ve gösterge paneli üzerine herhangi bir eşya
koymayın, gösterge paneli
üzerindeki sensörlerin üzerinin kapatılmaması gerekir.
■ Yapılacak yüklemeler pedalların, el
freninin ve vites kolunun
kullanılmasını engellememelidir ve
sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
■ Bagaj kapağı açık konumda seyahat etmeyin.

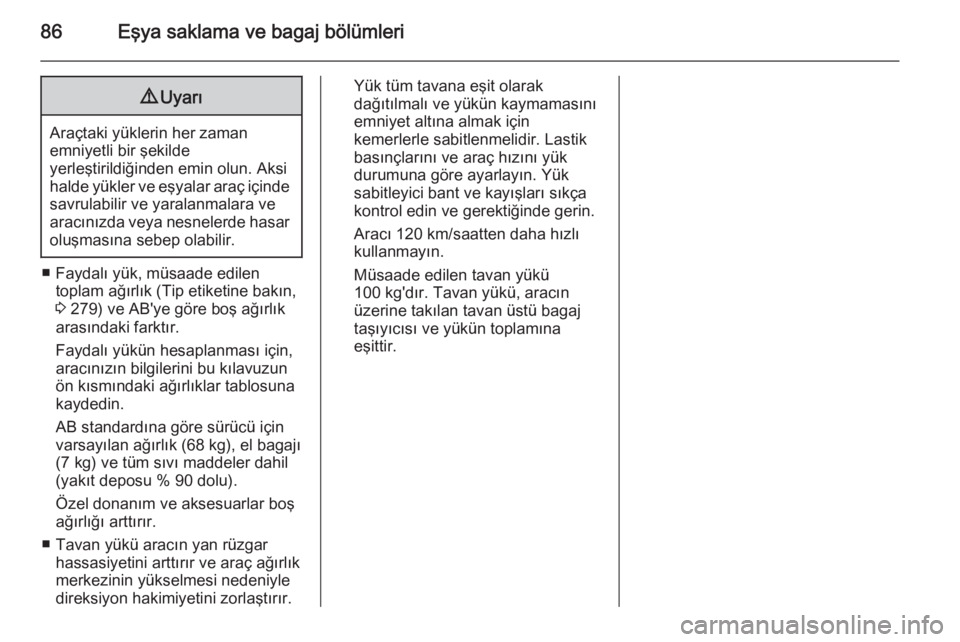

Page 88 of 337
86Eşya saklama ve bagaj bölümleri9Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
aracınızda veya nesnelerde hasar oluşmasına sebep olabilir.
■ Faydalı yük, müsaade edilen toplam ağırlık (Tip etiketine bakın,
3 279) ve AB'ye göre boş ağırlık
arasındaki farktır.
Faydalı yükün hesaplanması için,
aracınızın bilgilerini bu kılavuzun
ön kısmındaki ağırlıklar tablosuna
kaydedin.
AB standardına göre sürücü için varsayılan ağırlık (68 kg), el bagajı
(7 kg) ve tüm sıvı maddeler dahil
(yakıt deposu % 90 dolu).
Özel donanım ve aksesuarlar boş
ağırlığı arttırır.
■ Tavan yükü aracın yan rüzgar hassasiyetini arttırır ve araç ağırlık
merkezinin yükselmesi nedeniyle
direksiyon hakimiyetini zorlaştırır.
Yük tüm tavana eşit olarak
dağıtılmalı ve yükün kaymamasını
emniyet altına almak için
kemerlerle sabitlenmelidir. Lastik
basınçlarını ve araç hızını yük
durumuna göre ayarlayın. Yük
sabitleyici bant ve kayışları sıkça
kontrol edin ve gerektiğinde gerin.
Aracı 120 km/saatten daha hızlı
kullanmayın.
Müsaade edilen tavan yükü
100 kg'dır. Tavan yükü, aracın
üzerine takılan tavan üstü bagaj
taşıyıcısı ve yükün toplamına
eşittir.

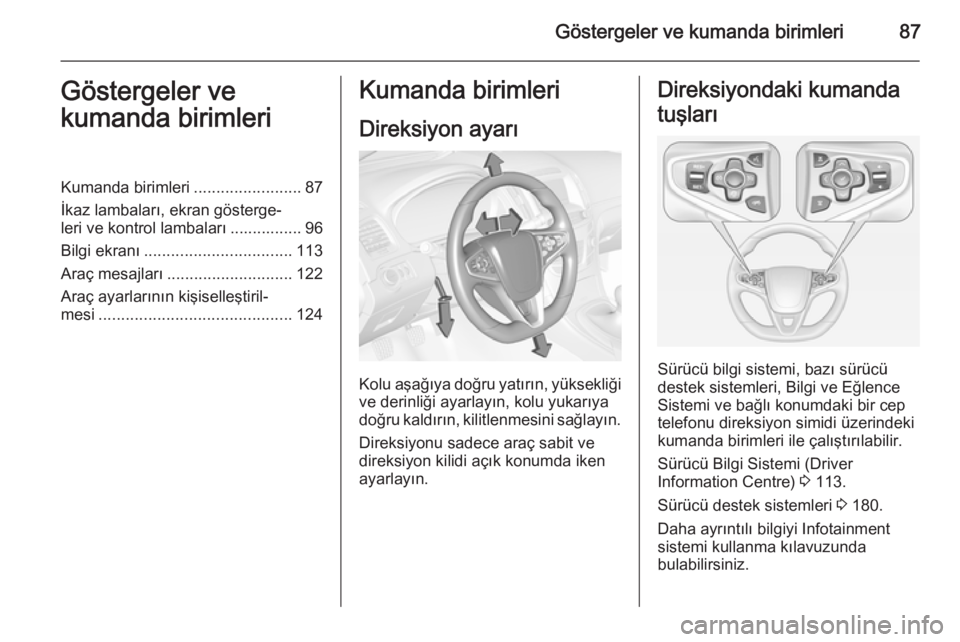

Page 89 of 337
Göstergeler ve kumanda birimleri87Göstergeler ve
kumanda birimleriKumanda birimleri ........................87
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ................ 96
Bilgi ekranı ................................. 113
Araç mesajları ............................ 122
Araç ayarlarının kişiselleştiril‐
mesi ........................................... 124Kumanda birimleri
Direksiyon ayarı
Kolu aşağıya doğru yatırın, yüksekliği ve derinliği ayarlayın, kolu yukarıya
doğru kaldırın, kilitlenmesini sağlayın.
Direksiyonu sadece araç sabit ve
direksiyon kilidi açık konumda iken
ayarlayın.
Direksiyondaki kumanda
tuşları
Sürücü bilgi sistemi, bazı sürücü
destek sistemleri, Bilgi ve Eğlence Sistemi ve bağlı konumdaki bir cep
telefonu direksiyon simidi üzerindeki
kumanda birimleri ile çalıştırılabilir.
Sürücü Bilgi Sistemi (Driver
Information Centre) 3 113.
Sürücü destek sistemleri 3 180.
Daha ayrıntılı bilgiyi Infotainment
sistemi kullanma kılavuzunda
bulabilirsiniz.

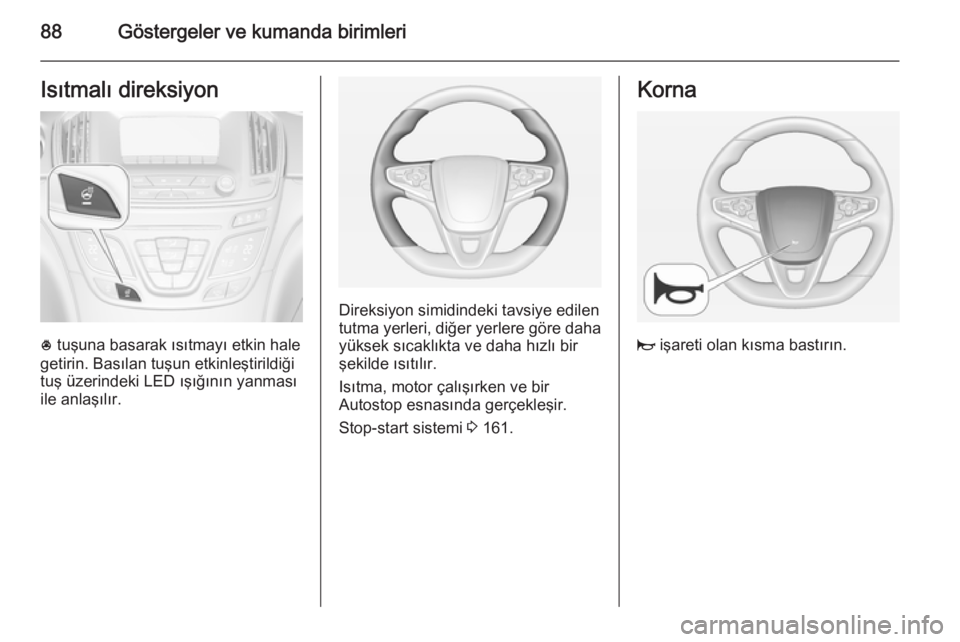

Page 90 of 337
88Göstergeler ve kumanda birimleriIsıtmalı direksiyon
* tuşuna basarak ısıtmayı etkin hale
getirin. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır.
Direksiyon simidindeki tavsiye edilen
tutma yerleri, diğer yerlere göre daha
yüksek sıcaklıkta ve daha hızlı bir
şekilde ısıtılır.
Isıtma, motor çalışırken ve bir
Autostop esnasında gerçekleşir.
Stop-start sistemi 3 161.
Korna
j işareti olan kısma bastırın.
