Koltuklar, Güvenlik Sistemleri69

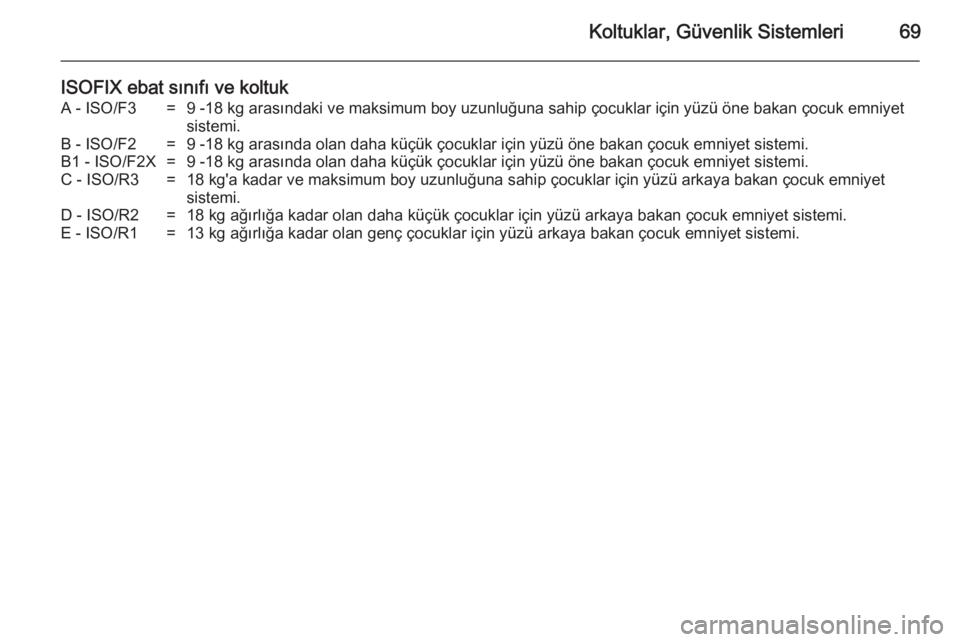

ISOFIX ebat sınıfı ve koltukA - ISO/F3=9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyetsistemi.B - ISO/F2=9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.B1 - ISO/F2X=9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.C - ISO/R3=18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemi.D - ISO/R2=18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.E - ISO/R1=13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.

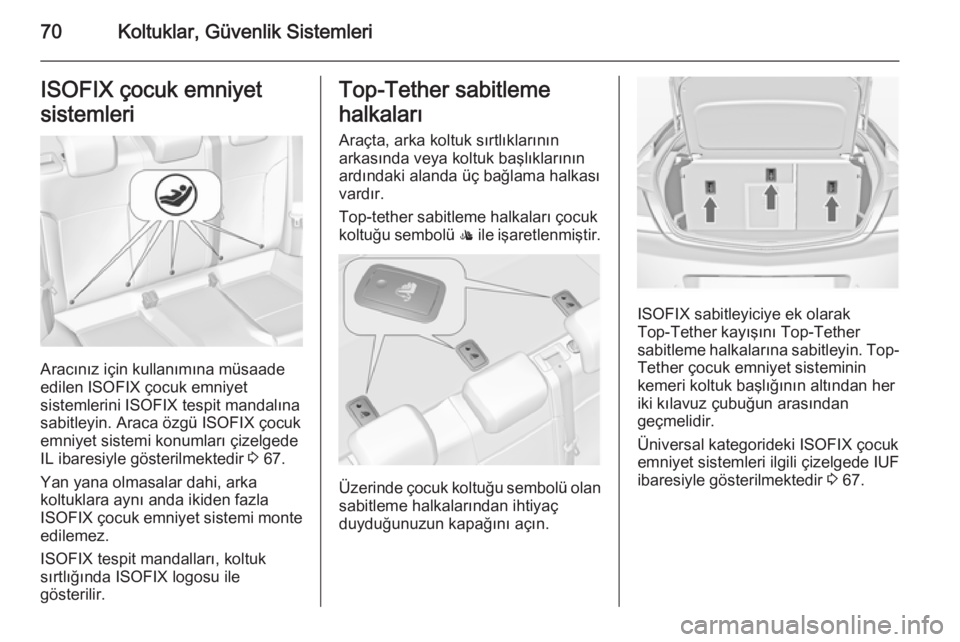

70Koltuklar, Güvenlik SistemleriISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Araca özgü ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir 3 67.
Yan yana olmasalar dahi, arka
koltuklara aynı anda ikiden fazla ISOFIX çocuk emniyet sistemi monte
edilemez.
ISOFIX tespit mandalları, koltuk
sırtlığında ISOFIX logosu ile
gösterilir.
Top-Tether sabitleme
halkaları
Araçta, arka koltuk sırtlıklarının
arkasında veya koltuk başlıklarının
ardındaki alanda üç bağlama halkası
vardır.
Top-tether sabitleme halkaları çocuk
koltuğu sembolü : ile işaretlenmiştir.
Üzerinde çocuk koltuğu sembolü olan
sabitleme halkalarından ihtiyaç
duyduğunuzun kapağını açın.
ISOFIX sabitleyiciye ek olarak
Top-Tether kayışını Top-Tether
sabitleme halkalarına sabitleyin. Top-
Tether çocuk emniyet sisteminin
kemeri koltuk başlığının altından her
iki kılavuz çubuğun arasından
geçmelidir.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF ibaresiyle gösterilmektedir 3 67.

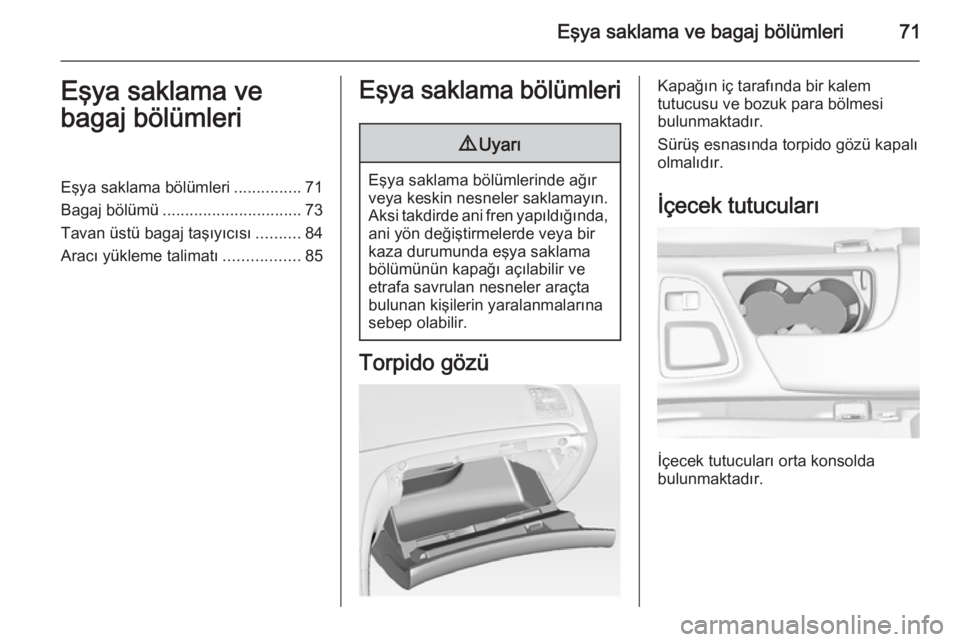

Eşya saklama ve bagaj bölümleri71Eşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............71
Bagaj bölümü ............................... 73
Tavan üstü bagaj taşıyıcısı ..........84
Aracı yükleme talimatı .................85Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Kapağın iç tarafında bir kalem
tutucusu ve bozuk para bölmesi
bulunmaktadır.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
İçecek tutucuları orta konsolda
bulunmaktadır.

72Eşya saklama ve bagaj bölümleri

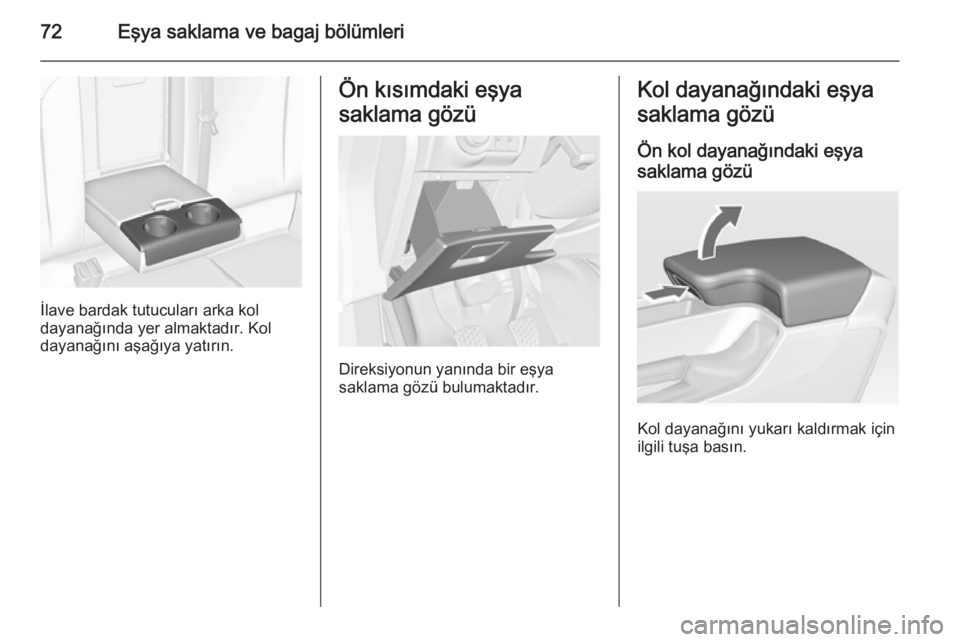

İlave bardak tutucuları arka kol
dayanağında yer almaktadır. Kol
dayanağını aşağıya yatırın.
Ön kısımdaki eşya
saklama gözü
Direksiyonun yanında bir eşya
saklama gözü bulumaktadır.
Kol dayanağındaki eşya
saklama gözü
Ön kol dayanağındaki eşya
saklama gözü
Kol dayanağını yukarı kaldırmak için
ilgili tuşa basın.

Eşya saklama ve bagaj bölümleri73

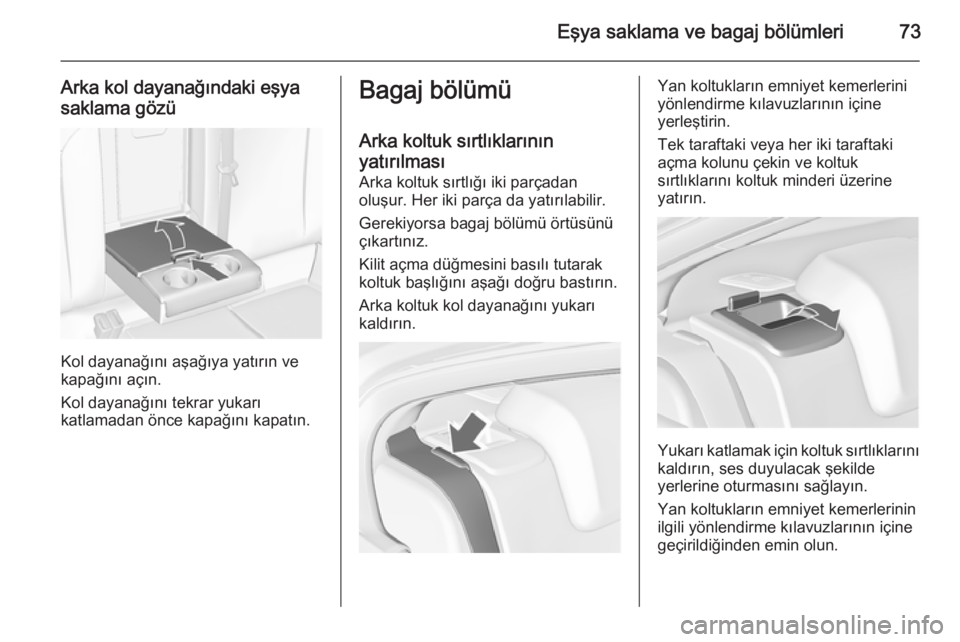

Arka kol dayanağındaki eşya
saklama gözü
Kol dayanağını aşağıya yatırın ve
kapağını açın.
Kol dayanağını tekrar yukarı
katlamadan önce kapağını kapatın.
Bagaj bölümü
Arka koltuk sırtlıklarının
yatırılması
Arka koltuk sırtlığı iki parçadan
oluşur. Her iki parça da yatırılabilir.
Gerekiyorsa bagaj bölümü örtüsünü
çıkartınız.
Kilit açma düğmesini basılı tutarak
koltuk başlığını aşağı doğru bastırın.
Arka koltuk kol dayanağını yukarı
kaldırın.Yan koltukların emniyet kemerlerini
yönlendirme kılavuzlarının içine
yerleştirin.
Tek taraftaki veya her iki taraftaki
açma kolunu çekin ve koltuk
sırtlıklarını koltuk minderi üzerine yatırın.
Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses duyulacak şekilde
yerlerine oturmasını sağlayın.
Yan koltukların emniyet kemerlerinin
ilgili yönlendirme kılavuzlarının içine
geçirildiğinden emin olun.

74Eşya saklama ve bagaj bölümleri

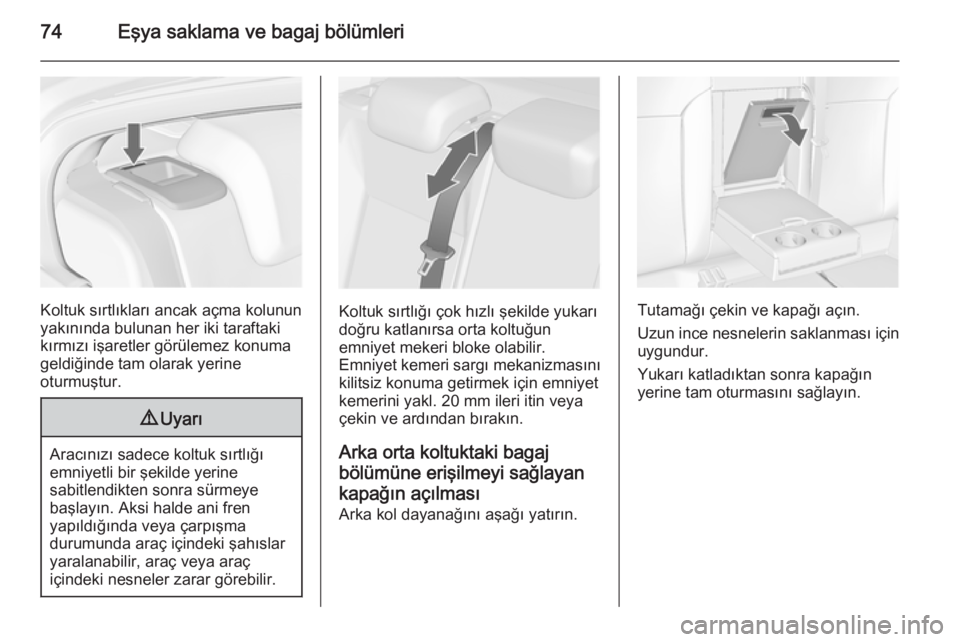

Koltuk sırtlıkları ancak açma kolunun
yakınında bulunan her iki taraftaki
kırmızı işaretler görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.
9 Uyarı
Aracınızı sadece koltuk sırtlığı
emniyetli bir şekilde yerine
sabitlendikten sonra sürmeye
başlayın. Aksi halde ani fren
yapıldığında veya çarpışma
durumunda araç içindeki şahıslar
yaralanabilir, araç veya araç
içindeki nesneler zarar görebilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet mekeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
kilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.
Arka orta koltuktaki bagaj
bölümüne erişilmeyi sağlayan kapağın açılması
Arka kol dayanağını aşağı yatırın.Tutamağı çekin ve kapağı açın.
Uzun ince nesnelerin saklanması için uygundur.
Yukarı katladıktan sonra kapağın
yerine tam oturmasını sağlayın.

Eşya saklama ve bagaj bölümleri75

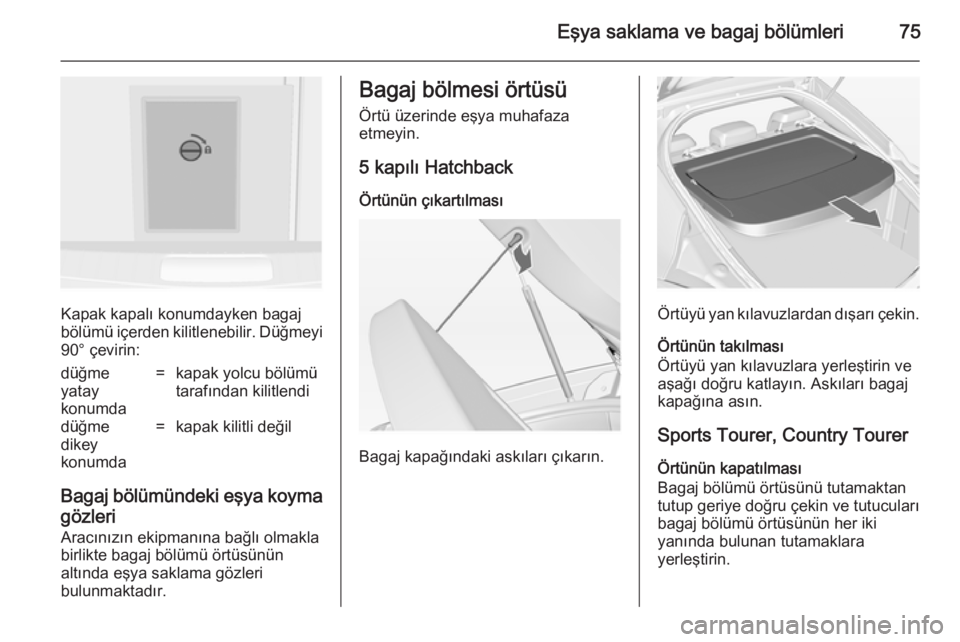

Kapak kapalı konumdayken bagaj
bölümü içerden kilitlenebilir. Düğmeyi
90° çevirin:
düğme
yatay
konumda=kapak yolcu bölümü
tarafından kilitlendidüğme
dikey
konumda=kapak kilitli değil
Bagaj bölümündeki eşya koyma
gözleri
Aracınızın ekipmanına bağlı olmakla birlikte bagaj bölümü örtüsünün
altında eşya saklama gözleri
bulunmaktadır.
Bagaj bölmesi örtüsü
Örtü üzerinde eşya muhafaza
etmeyin.
5 kapılı Hatchback
Örtünün çıkartılması
Bagaj kapağındaki askıları çıkarın.
Örtüyü yan kılavuzlardan dışarı çekin.
Örtünün takılması
Örtüyü yan kılavuzlara yerleştirin ve
aşağı doğru katlayın. Askıları bagaj
kapağına asın.
Sports Tourer, Country Tourer Örtünün kapatılması
Bagaj bölümü örtüsünü tutamaktan
tutup geriye doğru çekin ve tutucuları bagaj bölümü örtüsünün her iki
yanında bulunan tutamaklara
yerleştirin.

76Eşya saklama ve bagaj bölümleri

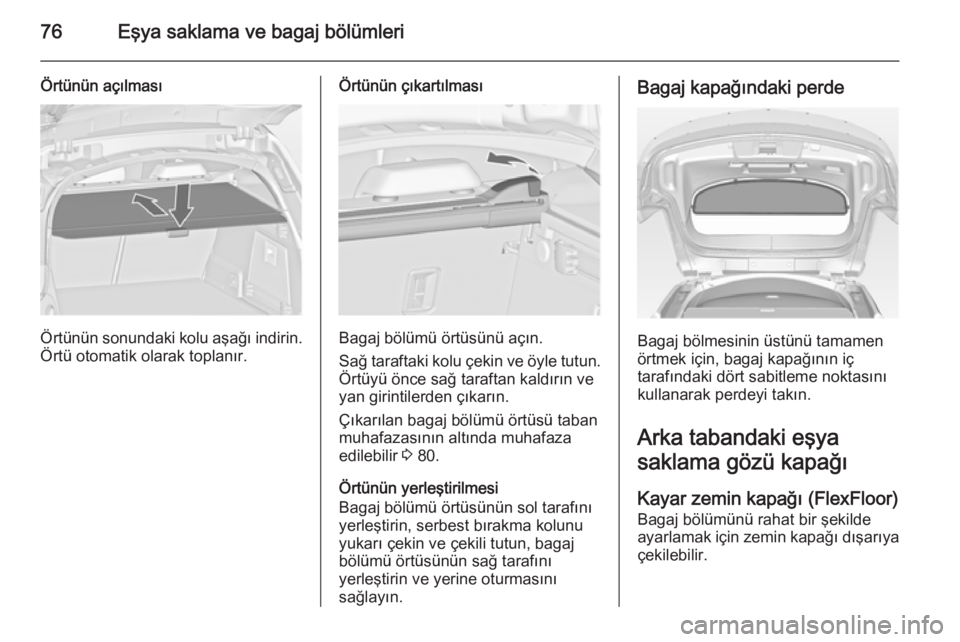

Örtünün açılması
Örtünün sonundaki kolu aşağı indirin.
Örtü otomatik olarak toplanır.
Örtünün çıkartılması
Bagaj bölümü örtüsünü açın.
Sağ taraftaki kolu çekin ve öyle tutun.
Örtüyü önce sağ taraftan kaldırın ve
yan girintilerden çıkarın.
Çıkarılan bagaj bölümü örtüsü taban
muhafazasının altında muhafaza
edilebilir 3 80.
Örtünün yerleştirilmesi
Bagaj bölümü örtüsünün sol tarafını
yerleştirin, serbest bırakma kolunu
yukarı çekin ve çekili tutun, bagaj
bölümü örtüsünün sağ tarafını
yerleştirin ve yerine oturmasını
sağlayın.
Bagaj kapağındaki perde
Bagaj bölmesinin üstünü tamamen
örtmek için, bagaj kapağının iç
tarafındaki dört sabitleme noktasını
kullanarak perdeyi takın.
Arka tabandaki eşya
saklama gözü kapağı
Kayar zemin kapağı (FlexFloor)
Bagaj bölümünü rahat bir şekilde
ayarlamak için zemin kapağı dışarıya
çekilebilir.

Eşya saklama ve bagaj bölümleri77

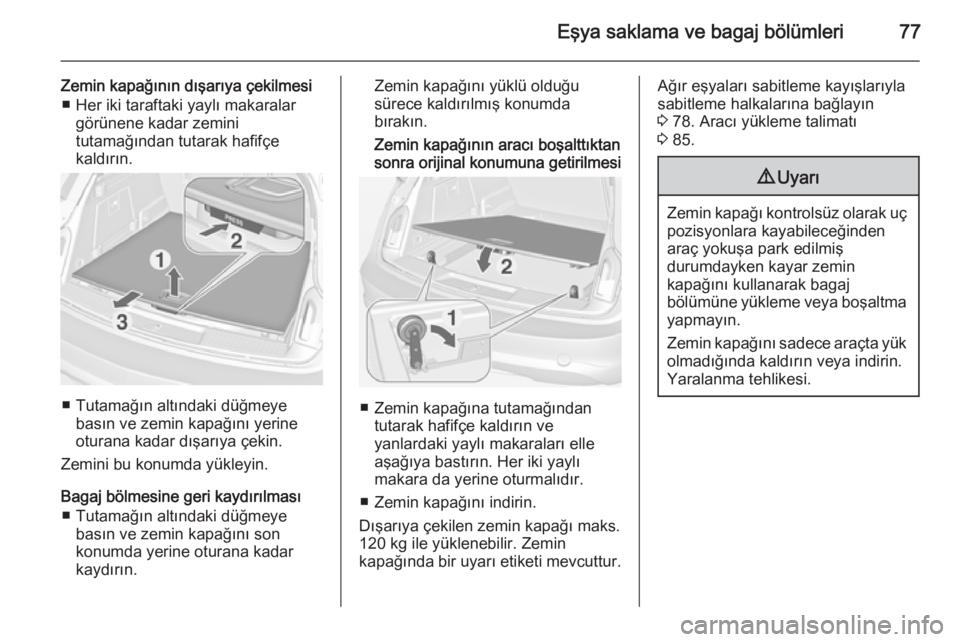

Zemin kapağının dışarıya çekilmesi■ Her iki taraftaki yaylı makaralar görünene kadar zemini
tutamağından tutarak hafifçe
kaldırın.
■ Tutamağın altındaki düğmeye
basın ve zemin kapağını yerine
oturana kadar dışarıya çekin.
Zemini bu konumda yükleyin.
Bagaj bölmesine geri kaydırılması ■ Tutamağın altındaki düğmeye basın ve zemin kapağını son
konumda yerine oturana kadar
kaydırın.
Zemin kapağını yüklü olduğu
sürece kaldırılmış konumda
bırakın.
Zemin kapağının aracı boşalttıktan
sonra orijinal konumuna getirilmesi
■ Zemin kapağına tutamağından tutarak hafifçe kaldırın ve
yanlardaki yaylı makaraları elle
aşağıya bastırın. Her iki yaylı
makara da yerine oturmalıdır.
■ Zemin kapağını indirin.
Dışarıya çekilen zemin kapağı maks.
120 kg ile yüklenebilir. Zemin
kapağında bir uyarı etiketi mevcuttur.
Ağır eşyaları sabitleme kayışlarıyla
sabitleme halkalarına bağlayın
3 78. Aracı yükleme talimatı
3 85.9 Uyarı
Zemin kapağı kontrolsüz olarak uç
pozisyonlara kayabileceğinden
araç yokuşa park edilmiş
durumdayken kayar zemin
kapağını kullanarak bagaj
bölümüne yükleme veya boşaltma
yapmayın.
Zemin kapağını sadece araçta yük
olmadığında kaldırın veya indirin. Yaralanma tehlikesi.

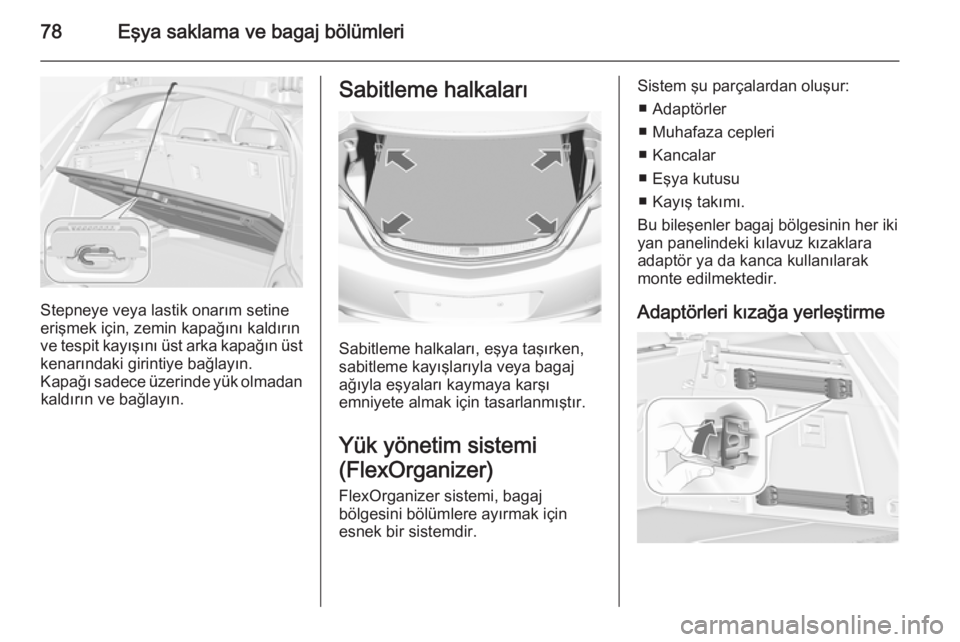

78Eşya saklama ve bagaj bölümleri
Stepneye veya lastik onarım setine
erişmek için, zemin kapağını kaldırın ve tespit kayışını üst arka kapağın üst
kenarındaki girintiye bağlayın.
Kapağı sadece üzerinde yük olmadan kaldırın ve bağlayın.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Yük yönetim sistemi
(FlexOrganizer)
FlexOrganizer sistemi, bagaj
bölgesini bölümlere ayırmak için
esnek bir sistemdir.
Sistem şu parçalardan oluşur:
■ Adaptörler
■ Muhafaza cepleri
■ Kancalar
■ Eşya kutusu
■ Kayış takımı.
Bu bileşenler bagaj bölgesinin her iki
yan panelindeki kılavuz kızaklara
adaptör ya da kanca kullanılarak
monte edilmektedir.
Adaptörleri kızağa yerleştirme
