Догляд за автомобілем269
№Контур7Розетка8Система керування кузовом9Система керування кузовом10Система керування кузовом11Вентилятор салона12–13–14Діагностичний з'єднувач15Подушка безпеки16Центральний замок, багажник17Система кондиціонера18Транспортний запобіжник19Пам'ять20–21Прилад22Система запалення23Система керування кузовом24Система керування кузовом№Контур25–26Розетка у багажному відділенні
Сидіння з електроприводом, № 12 і13, оснащені системою захисту від
перевантаження. Після
охолодження контур буде закрито
знову.

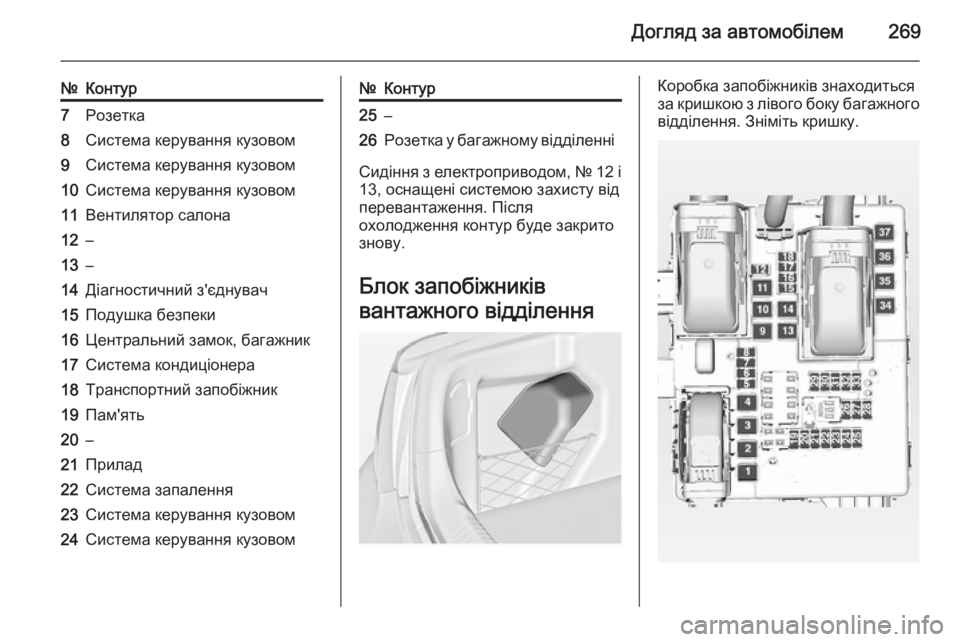

Блок запобіжників
вантажного відділення
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення. Зніміть кришку.

270Догляд за автомобілем

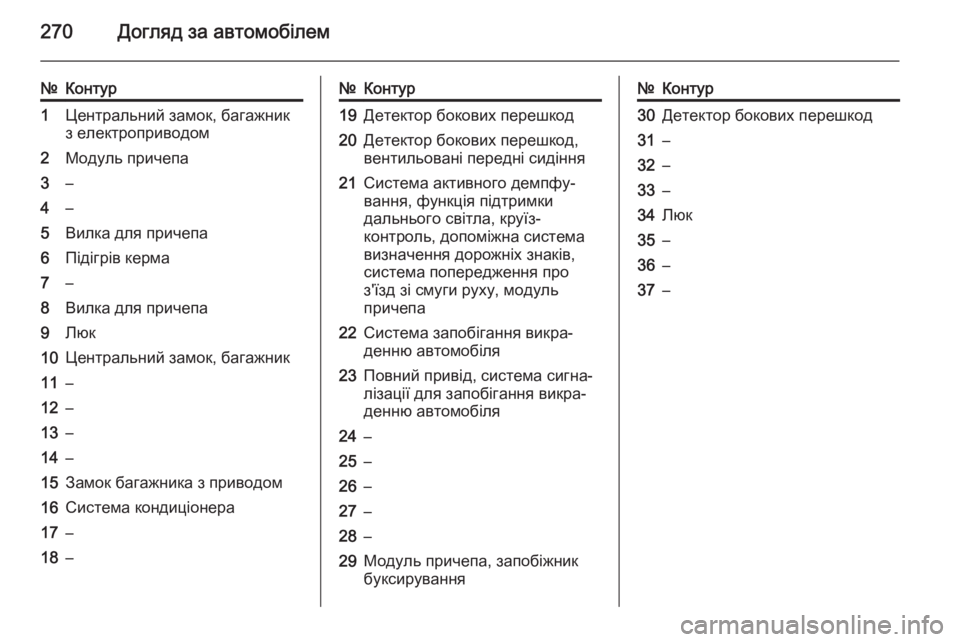

№Контур1Центральний замок, багажник
з електроприводом2Модуль причепа3–4–5Вилка для причепа6Підігрів керма7–8Вилка для причепа9Люк10Центральний замок, багажник11–12–13–14–15Замок багажника з приводом16Система кондиціонера17–18–№Контур19Детектор бокових перешкод20Детектор бокових перешкод,
вентильовані передні сидіння21Система активного демпфу‐
вання, функція підтримки
дальнього світла, круїз-
контроль, допоміжна система
визначення дорожніх знаків,
система попередження про
з'їзд зі смуги руху, модуль
причепа22Система запобігання викра‐
денню автомобіля23Повний привід, система сигна‐ лізації для запобігання викра‐
денню автомобіля24–25–26–27–28–29Модуль причепа, запобіжник
буксирування№Контур30Детектор бокових перешкод31–32–33–34Люк35–36–37–

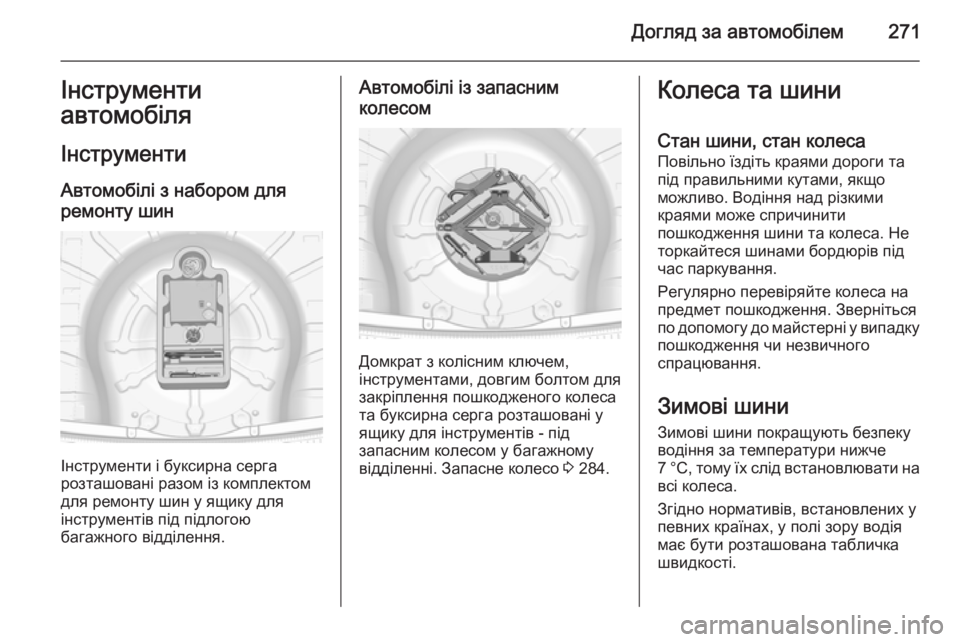

Догляд за автомобілем271Інструменти
автомобіля
Інструменти
Автомобілі з набором для
ремонту шин
Інструменти і буксирна серга
розташовані разом із комплектом для ремонту шин у ящику для
інструментів під підлогою
багажного відділення.
Автомобілі із запасним
колесом
Домкрат з колісним ключем,
інструментами, довгим болтом для
закріплення пошкодженого колеса
та буксирна серга розташовані у ящику для інструментів - під
запасним колесом у багажному
відділенні. Запасне колесо 3 284.
Колеса та шини
Стан шини, стан колеса Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шини Зимові шини покращують безпеку
водіння за температури нижче
7 °С, тому їх слід встановлювати на
всі колеса.
Згідно нормативів, встановлених у певних країнах, у полі зору водія
має бути розташована табличка
швидкості.

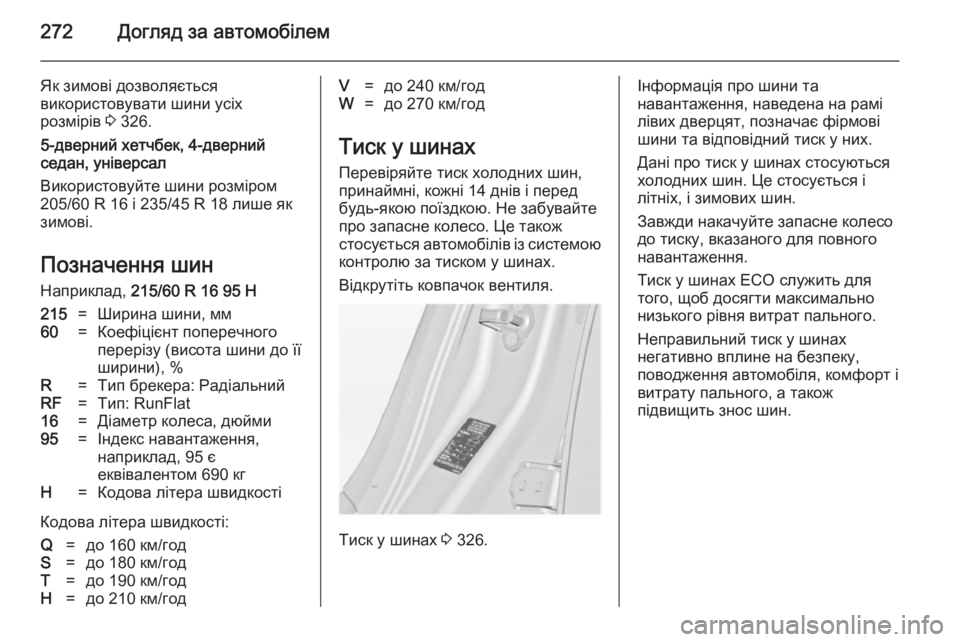

272Догляд за автомобілем
Як зимові дозволяється
використовувати шини усіх
розмірів 3 326.
5-дверний хетчбек, 4-дверний
седан, універсал
Використовуйте шини розміром
205/60 R 16 і 235/45 R 18 лише як
зимові.
Позначення шин Наприклад, 215/60 R 16 95 H215=Ширина шини, мм60=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat16=Діаметр колеса, дюйми95=Індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH=Кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 326.
Інформація про шини та
навантаження, наведена на рамі
лівих дверцят, позначає фірмові
шини та відповідний тиск у них.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного
навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить знос шин.

Догляд за автомобілем273

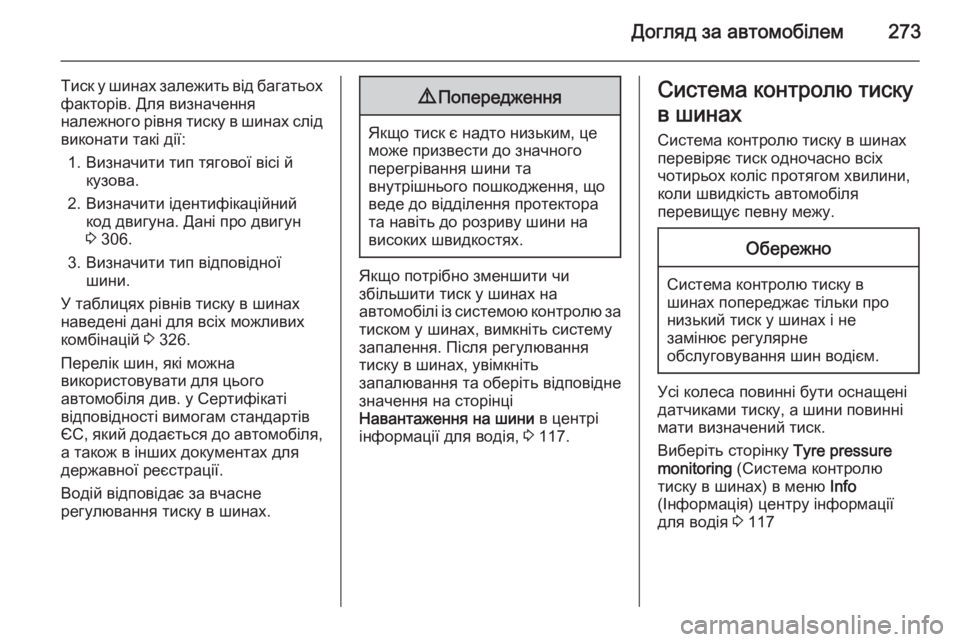

Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити тип тягової вісі й кузова.
2. Визначити ідентифікаційний код двигуна. Дані про двигун
3 306.
3. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 326.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах на
автомобілі із системою контролю за
тиском у шинах, вимкніть систему
запалення. Після регулювання
тиску в шинах, увімкніть
запалювання та оберіть відповідне
значення на сторінці
Навантаження на шини в центрі
інформації для водія, 3 117.
Система контролю тиску
в шинах Система контролю тиску в шинах
перевіряє тиск одночасно всіх
чотирьох коліс протягом хвилини,
коли швидкість автомобіля
перевищує певну межу.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не
замінює регулярне
обслуговування шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Виберіть сторінку Tyre pressure
monitoring (Система контролю
тиску в шинах) в меню Info
(Інформація) центру інформації для водія 3 117

274Догляд за автомобілем

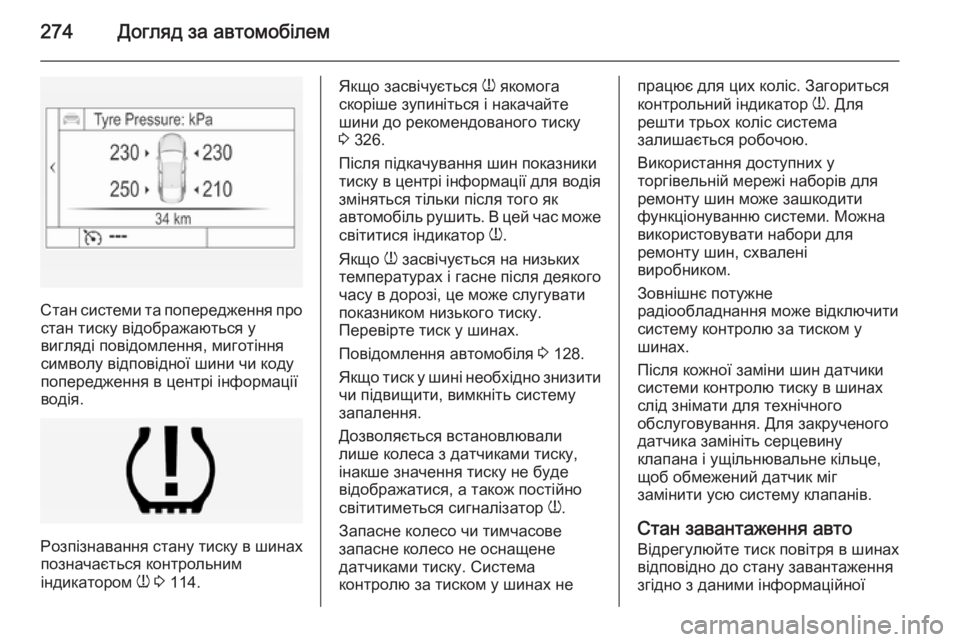

Стан системи та попередження простан тиску відображаються у
вигляді повідомлення, миготіння
символу відповідної шини чи коду
попередження в центрі інформації
водія.
Розпізнавання стану тиску в шинах позначається контрольним
індикатором w 3 114.
Якщо засвічується
w якомога
скоріше зупиніться і накачайте
шини до рекомендованого тиску
3 326.
Після підкачування шин показники
тиску в центрі інформації для водія зміняться тільки після того як
автомобіль рушить. В цей час може
світитися індикатор w.
Якщо w засвічується на низьких
температурах і гасне після деякого
часу в дорозі, це може слугувати
показником низького тиску.
Перевірте тиск у шинах.
Повідомлення автомобіля 3 128.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалення.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах непрацює для цих коліс. Загориться
контрольний індикатор w. Для
решти трьох коліс система
залишається робочою.
Використання доступних у
торгівельній мережі наборів для ремонту шин може зашкодити
функціонуванню системи. Можна
використовувати набори для
ремонту шин, схвалені
виробником.
Зовнішнє потужне
радіообладнання може відключити
систему контролю за тиском у
шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. Для закрученого
датчика замініть серцевину
клапана і ущільнювальне кільце,
щоб обмежений датчик міг
замінити усю систему клапанів.
Стан завантаження авто
Відрегулюйте тиск повітря в шинах
відповідно до стану завантаження
згідно з даними інформаційної

Догляд за автомобілем275
таблички або таблицею рівнів тиску
в шинах 3 326 і оберіть відповідне
значення на сторінці
Навантаження на шини меню
Налаштування в центрі інформації
для водія, 3 117.
Виберіть:
■ Light (Світло) - комфортний
режим тиску (завантаження - до
3 осіб)
■ Eco (Есо) - економічний режим
тиску (завантаження - до 3 осіб)
■ Max (Макс.) для повного
завантаження
Функція автоматичного
розпізнавання
Після заміни коліс автомобіль
повинен перебувати у нерухомому
стані приблизно 20 хвилин для того, щоб система перейшла в
режим повторного обчислення.
Наведений процес розпізнавання
займає до 10 хвилин руху з
мінімальною швидкістю 20 км/год.
У цьому випадку в центрі
інформації водія може
відображатися $ або замінене
значення тиску.
Якщо під час повторного
розпізнавання виникне проблема, у центрі інформації для водія
з'явиться попередження.
Залежність від температури Тиск повітря в шинах залежить від
температури шини. Під час водіння
температура шин і тиск у них
зростають.
Значення тиску в шині,
відображене в центрі інформації
водія, показує фактичний тиск ушині. Тому важливо перевіряти
тиск у шинах, коли вони є
холодними.
Глибина малюнка
протектора Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.

276Догляд за автомобілем

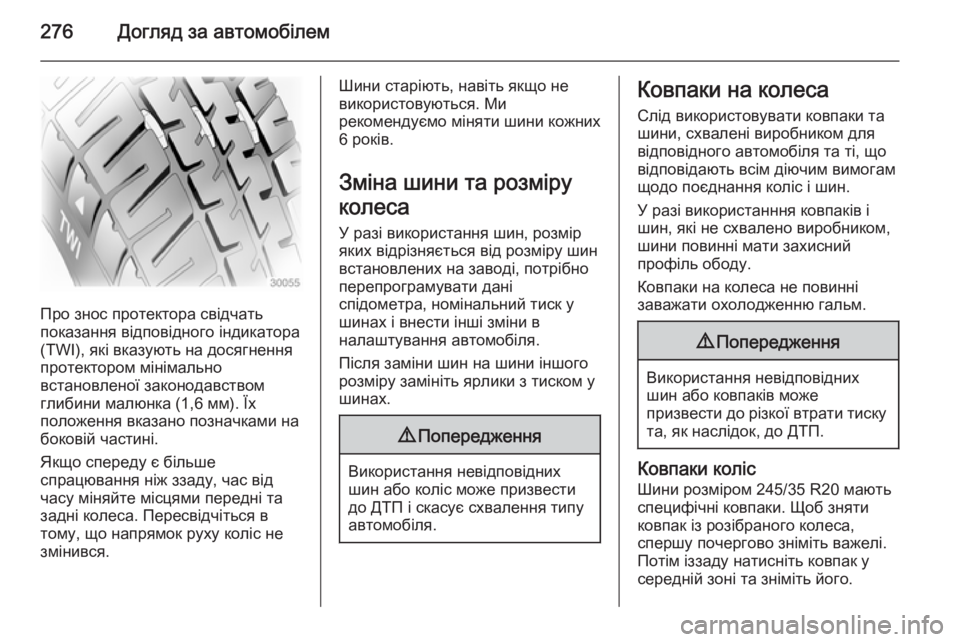

Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм). Їх
положення вказано позначками на
боковій частині.
Якщо спереду є більше
спрацювання ніж ззаду, час від
часу міняйте місцями передні та
задні колеса. Пересвідчіться в
тому, що напрямок руху коліс не
змінився.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожних
6 років.
Зміна шини та розміру
колеса У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після заміни шин на шини іншого
розміру замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Ковпаки на колеса
Слід використовувати ковпаки та шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Ковпаки коліс
Шини розміром 245/35 R20 мають
специфічні ковпаки. Щоб зняти
ковпак із розібраного колеса,
спершу почергово зніміть важелі.
Потім іззаду натисніть ковпак у
середній зоні та зніміть його.

Догляд за автомобілем277
Щоб зібрати, спочатку
відрегулюйте ковпак колеса таким
чином, щоб ніжка ввійшла в
заглиблення.

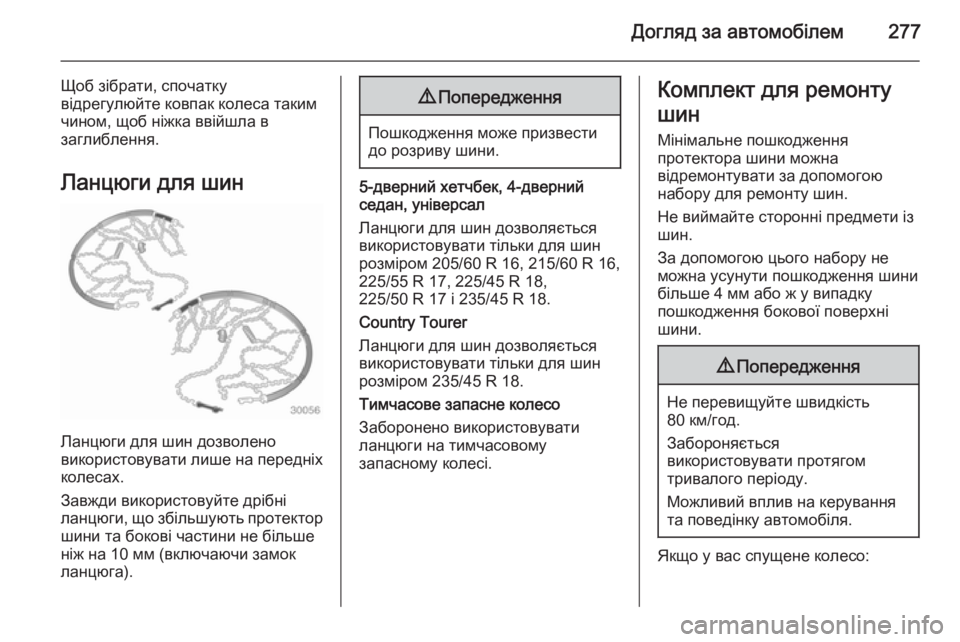

Ланцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що збільшують протектор
шини та бокові частини не більше
ніж на 10 мм (включаючи замок
ланцюга).
9 Попередження
Пошкодження може призвести
до розриву шини.
5-дверний хетчбек, 4-дверний
седан, універсал
Ланцюги для шин дозволяється
використовувати тільки для шин
розміром 205/60 R 16, 215/60 R 16,
225/55 R 17, 225/45 R 18,
225/50 R 17 і 235/45 R 18.
Country Tourer
Ланцюги для шин дозволяється
використовувати тільки для шин
розміром 235/45 R 18.
Тимчасове запасне колесо
Заборонено використовувати
ланцюги на тимчасовому
запасному колесі.

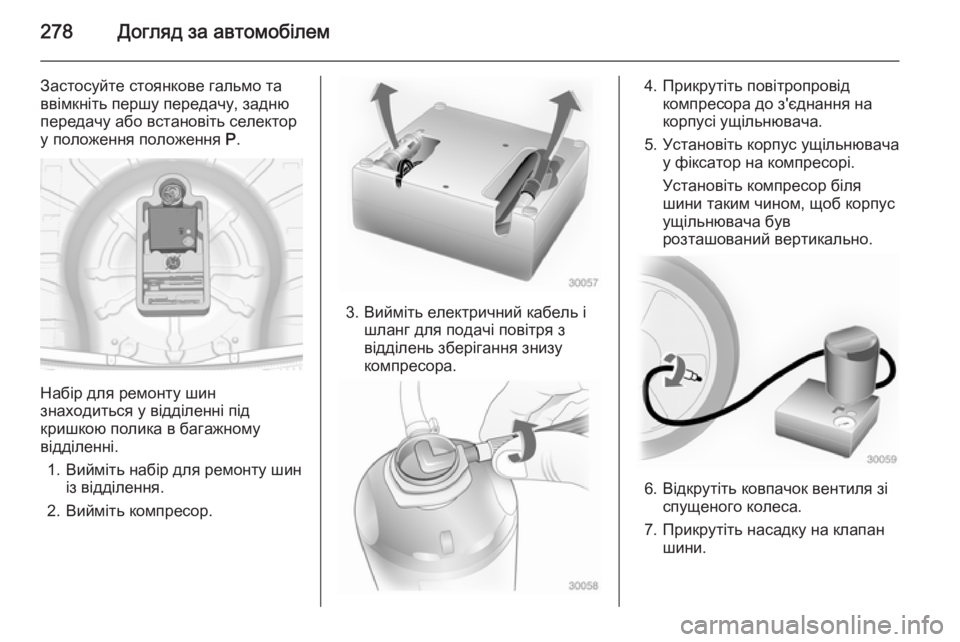

Комплект для ремонту
шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шини
більше 4 мм або ж у випадку
пошкодження бокової поверхні
шини.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поведінку автомобіля.
Якщо у вас спущене колесо:

278Догляд за автомобілем
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.
Набір для ремонту шин
знаходиться у відділенні під
кришкою полика в багажному
відділенні.
1. Вийміть набір для ремонту шин із відділення.
2. Вийміть компресор.
3. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу
компресора.
4. Прикрутіть повітропровід компресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
