OPEL INSIGNIA 2014 Посібник з експлуатації (in Ukrainian)

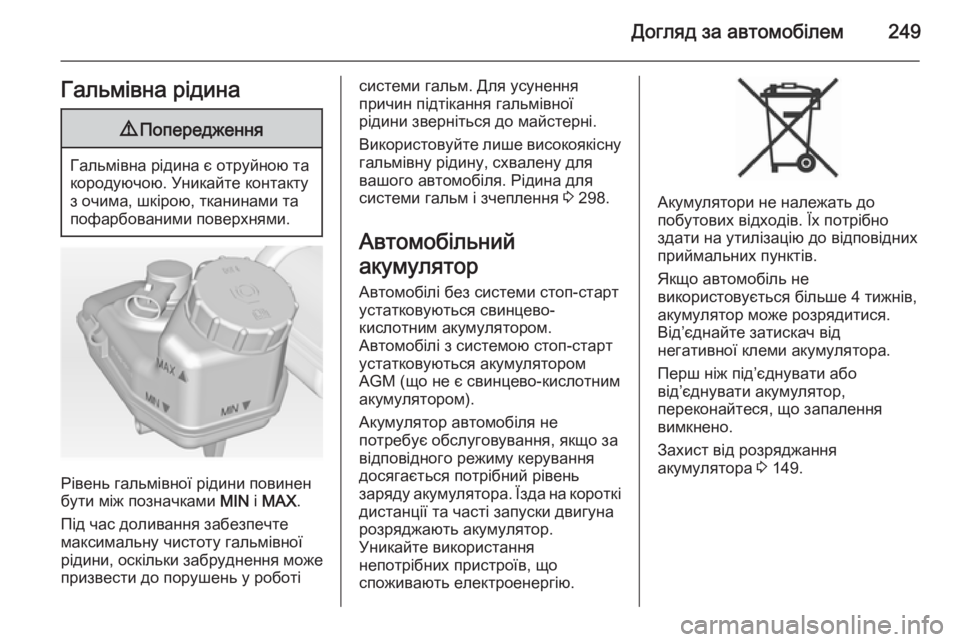

Догляд за автомобілем249Гальмівна рідина9Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини повинен
бути між позначками MIN і MAX .
Під час доливання забезпечте
максимальну чистоту гальмівної
рідини, оскільки забруднення може
призвести до порушень у роботі
системи гальм. Для усунення
причин підтікання гальмівної
рідини зверніться до майстерні.
Використовуйте лише високоякісну
гальмівну рідину, схвалену для
вашого автомобіля. Рідина для
системи гальм і зчеплення 3 298.
Автомобільний
акумулятор Автомобілі без системи стоп-старт
устатковуються свинцево-
кислотним акумулятором.
Автомобілі з системою стоп-старт
устатковуються акумулятором
AGM (що не є свинцево-кислотним
акумулятором).
Акумулятор автомобіля не потребує обслуговування, якщо за
відповідного режиму керування досягається потрібний рівень
заряду акумулятора. Їзда на короткі
дистанції та часті запуски двигуна
розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх потрібно
здати на утилізацію до відповідних
приймальних пунктів.
Якщо автомобіль не
використовується більше 4 тижнів,
акумулятор може розрядитися.
Від’єднайте затискач від
негативної клеми акумулятора.
Перш ніж під’єднувати або
від’єднувати акумулятор,
переконайтеся, що запалення
вимкнено.
Захист від розряджання
акумулятора 3 149.

250Догляд за автомобілем

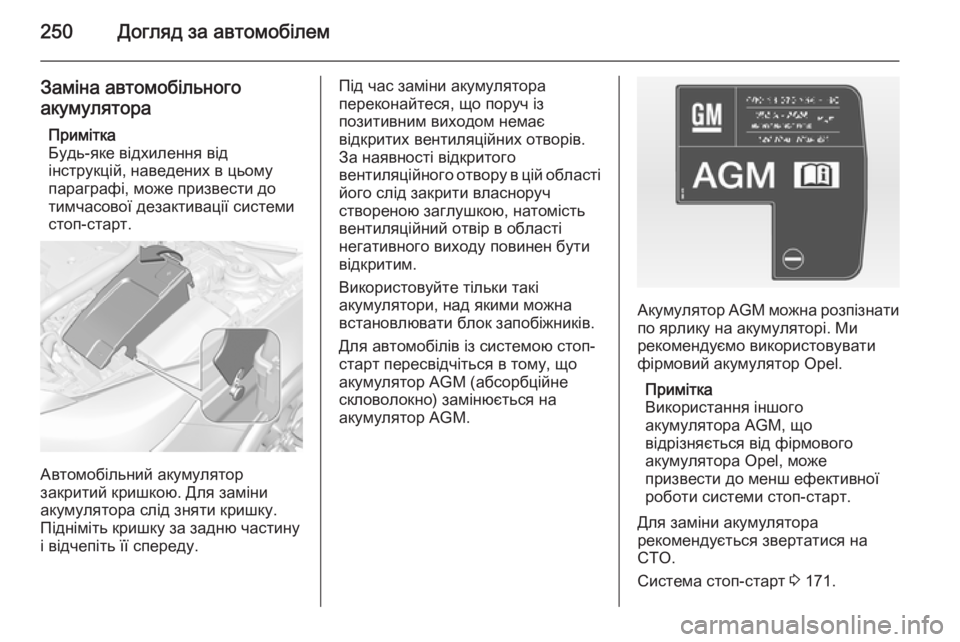

Заміна автомобільного
акумулятора
Примітка
Будь-яке відхилення від
інструкцій, наведених в цьому параграфі, може призвести дотимчасової дезактивації системи
стоп-старт.
Автомобільний акумулятор
закритий кришкою. Для заміни
акумулятора слід зняти кришку.
Підніміть кришку за задню частинуі відчепіть її спереду.
Під час заміни акумулятора
переконайтеся, що поруч із
позитивним виходом немає
відкритих вентиляційних отворів.
За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути
відкритим.
Використовуйте тільки такі
акумулятори, над якими можна
встановлювати блок запобіжників.
Для автомобілів із системою стоп-
старт пересвідчіться в тому, що
акумулятор AGM (абсорбційне
скловолокно) замінюється на
акумулятор AGM.
Акумулятор AGM можна розпізнати
по ярлику на акумуляторі. Ми
рекомендуємо використовувати
фірмовий акумулятор Opel.
Примітка
Використання іншого
акумулятора AGM, що
відрізняється від фірмового
акумулятора Opel, може
призвести до менш ефективної
роботи системи стоп-старт.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система стоп-старт 3 171.

Догляд за автомобілем251

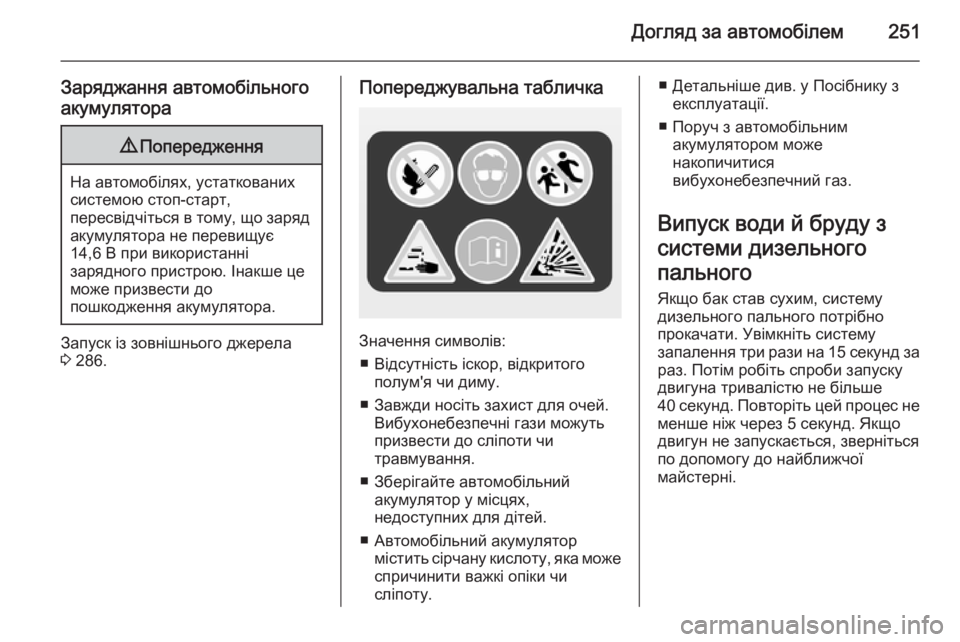

Заряджання автомобільного
акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 286.
Попереджувальна табличка
Значення символів:
■ Відсутність іскор, відкритого полум'я чи диму.
■ Завжди носіть захист для очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
■ Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
■ Автомобільний акумулятор містить сірчану кислоту, яка може
спричинити важкі опіки чи
сліпоту.
■ Детальніше див. у Посібнику з експлуатації.
■ Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з
системи дизельного
пального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази на 15 секунд за раз. Потім робіть спроби запускудвигуна тривалістю не більше
40 секунд. Повторіть цей процес не менше ніж через 5 секунд. Якщо
двигун не запускається, зверніться
по допомогу до найближчої
майстерні.

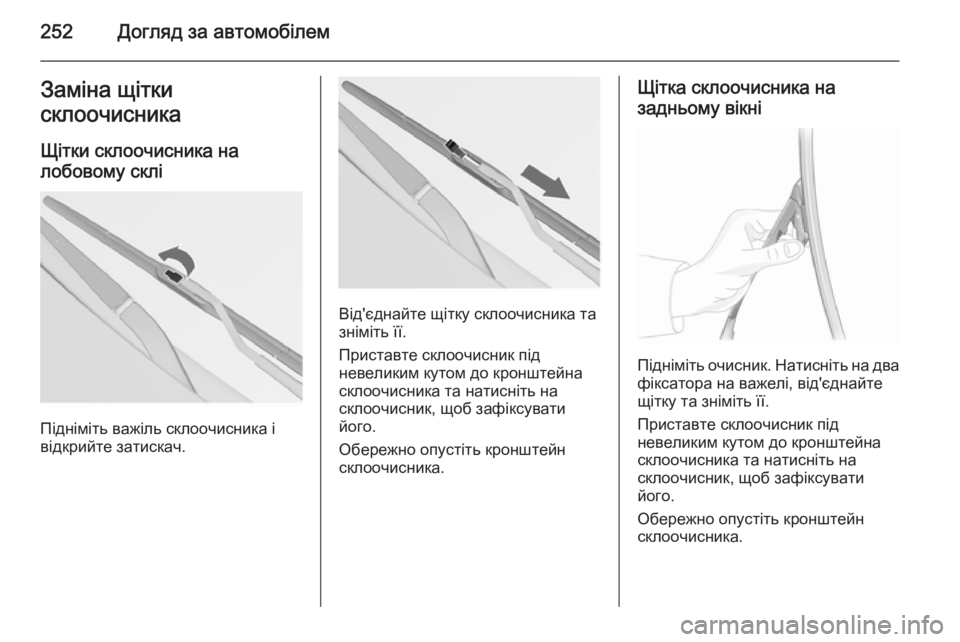

252Догляд за автомобілемЗаміна щітки
склоочисника
Щітки склоочисника на
лобовому склі
Підніміть важіль склоочисника і
відкрийте затискач.
Від'єднайте щітку склоочисника та
зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на
задньому вікні
Підніміть очисник. Натисніть на два
фіксатора на важелі, від'єднайте
щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

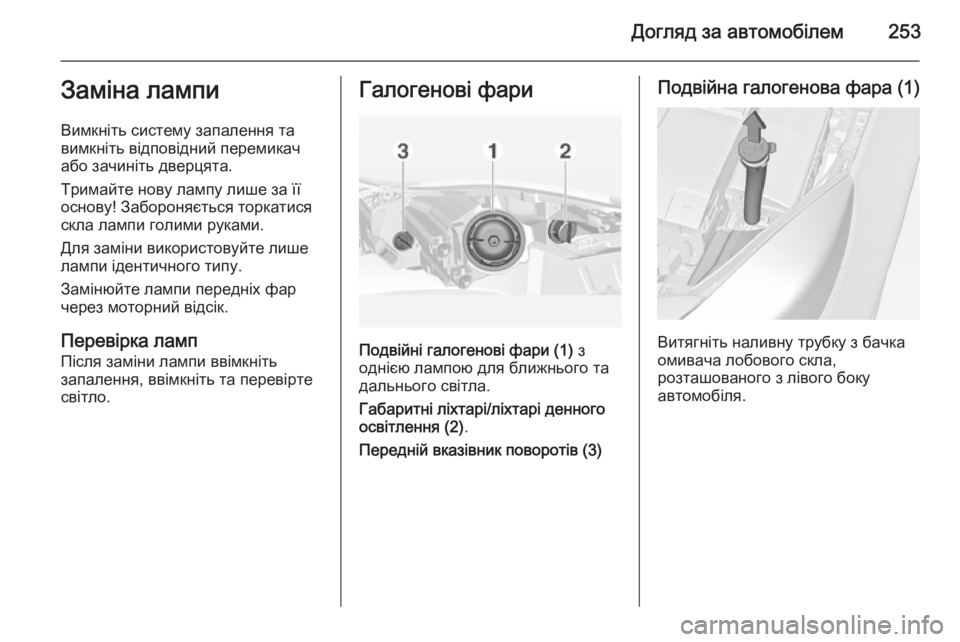

Догляд за автомобілем253Заміна лампи
Вимкніть систему запалення та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу! Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторний відсік.
Перевірка ламп Після заміни лампи ввімкніть
запалення, ввімкніть та перевірте
світло.Галогенові фари
Подвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Габаритні ліхтарі/ліхтарі денного
освітлення (2) .
Передній вказівник поворотів (3)
Подвійна галогенова фара (1)
Витягніть наливну трубку з бачка
омивача лобового скла,
розташованого з лівого боку
автомобіля.

254Догляд за автомобілем

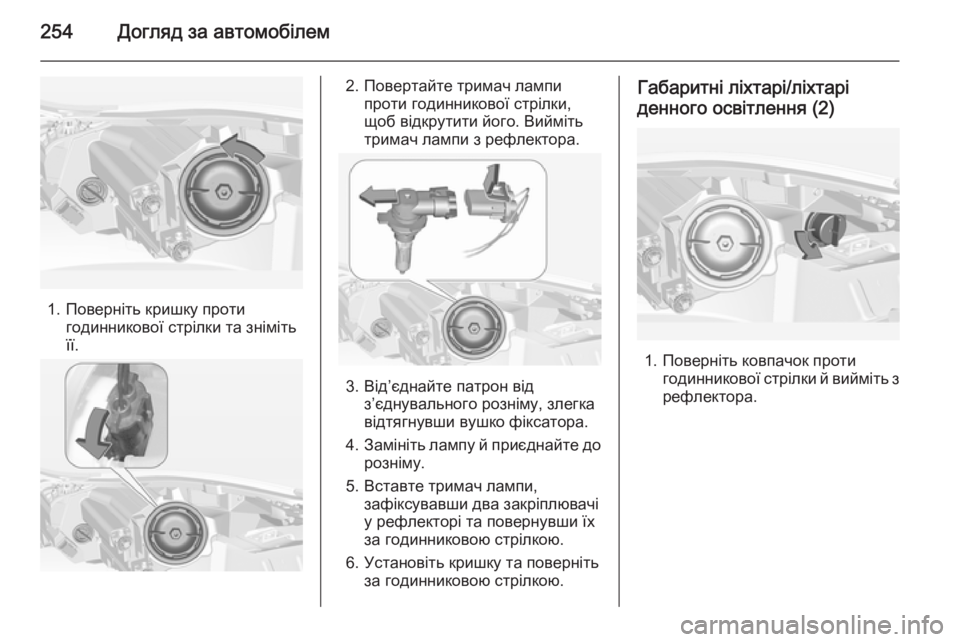

1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте патрон від з’єднувального розніму, злегка
відтягнувши вушко фіксатора.
4. Замініть лампу й приєднайте до
розніму.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/ліхтарі
денного освітлення (2)
1. Поверніть ковпачок проти годинникової стрілки й вийміть з
рефлектора.

Догляд за автомобілем255

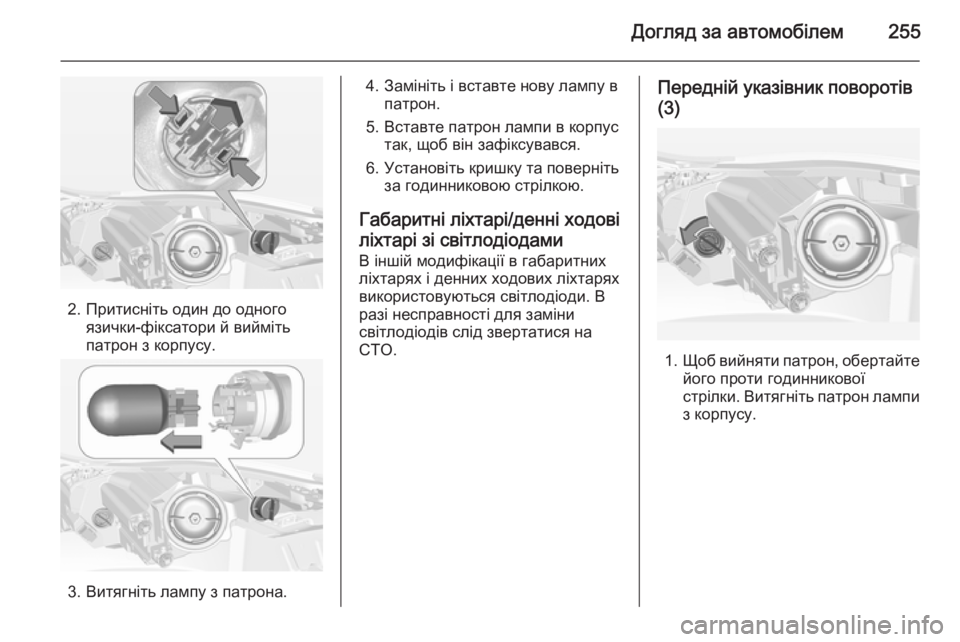

2. Притисніть один до одногоязички-фіксатори й вийміть
патрон з корпусу.
3. Витягніть лампу з патрона.
4. Замініть і вставте нову лампу в патрон.
5. Вставте патрон лампи в корпус так, щоб він зафіксувався.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/денні ходові
ліхтарі зі світлодіодами
В іншій модифікації в габаритних
ліхтарях і денних ходових ліхтарях
використовуються світлодіоди. В
разі несправності для заміни
світлодіодів слід звертатися на
СТО.Передній указівник поворотів
(3)
1. Щоб вийняти патрон, обертайте
його проти годинникової
стрілки. Витягніть патрон лампи з корпусу.

256Догляд за автомобілем

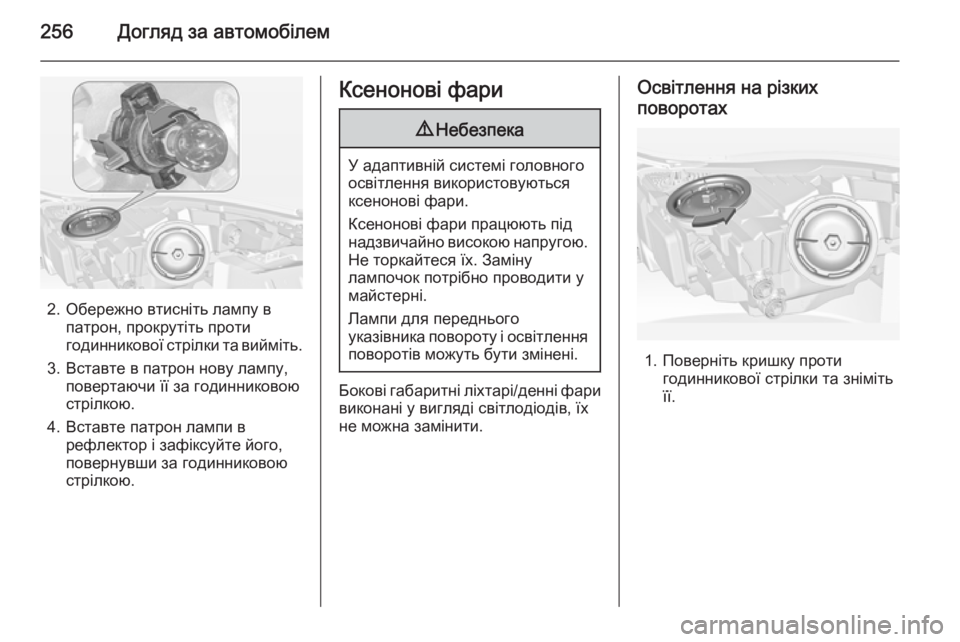

2. Обережно втисніть лампу впатрон, прокрутіть проти
годинникової стрілки та вийміть.
3. Вставте в патрон нову лампу, повертаючи її за годинниковою
стрілкою.
4. Вставте патрон лампи в рефлектор і зафіксуйте його,
повернувши за годинниковою
стрілкою.
Ксенонові фари9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміну
лампочок потрібно проводити у
майстерні.
Лампи для переднього
указівника повороту і освітлення поворотів можуть бути змінені.
Бокові габаритні ліхтарі/денні фаривиконані у вигляді світлодіодів, їх
не можна замінити.
Освітлення на різких
поворотах
1. Поверніть кришку проти годинникової стрілки та зніміть
її.

Догляд за автомобілем257

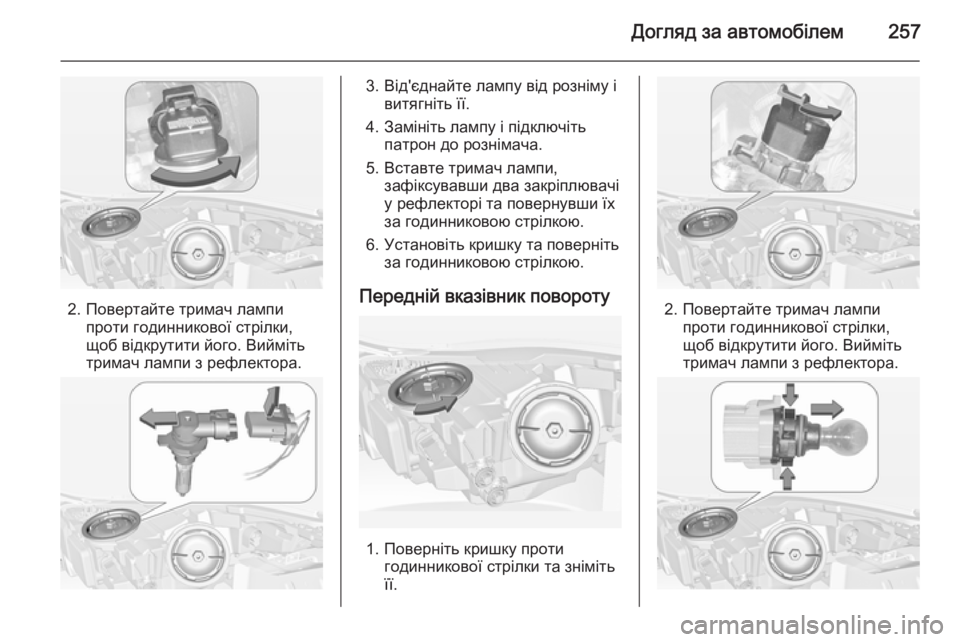

2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від'єднайте лампу від розніму і витягніть її.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник повороту
1. Поверніть кришку проти годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.

258Догляд за автомобілем
3. Від'єднайте патрон лампи відрозніму і витягніть лампу.
4. Замініть лампу й приєднайте патрон до розніму.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
Бокові ліхтарі/освітлення при
денному світлі В габаритних ліхтарях і денних
ходових ліхтарях
використовуються світлодіоди. В
разі несправності для заміни
світлодіодів слід звертатися на
СТО.
Протитуманні фари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
2. Від’єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у рефлектор і поверніть його за
годинниковою стрілкою, щоб
закріпити.
Задні ліхтарі
Люк, 5-дверний хетчбек/4-
дверний седан
