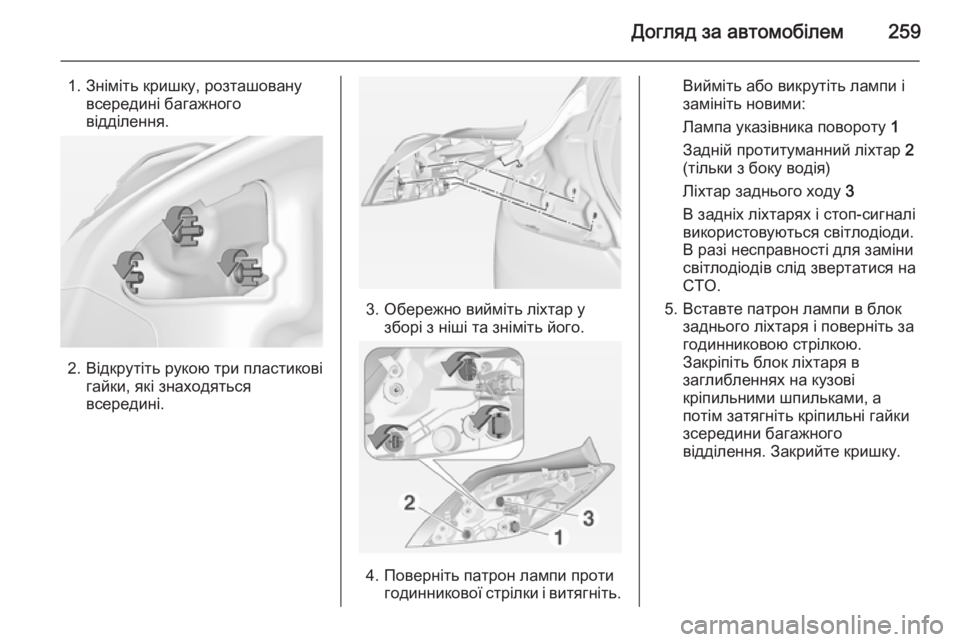

Догляд за автомобілем259
1. Зніміть кришку, розташованувсередині багажного
відділення.
2. Відкрутіть рукою три пластикові гайки, які знаходяться
всередині.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Поверніть патрон лампи протигодинникової стрілки і витягніть.
Вийміть або викрутіть лампи і
замініть новими:
Лампа указівника повороту 1
Задній протитуманний ліхтар 2
(тільки з боку водія)
Ліхтар заднього ходу 3
В задніх ліхтарях і стоп-сигналі
використовуються світлодіоди.
В разі несправності для заміни
світлодіодів слід звертатися на
СТО.
5. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.
Закріпіть блок ліхтаря в
заглибленнях на кузові
кріпильними шпильками, а
потім затягніть кріпильні гайки
зсередини багажного
відділення. Закрийте кришку.

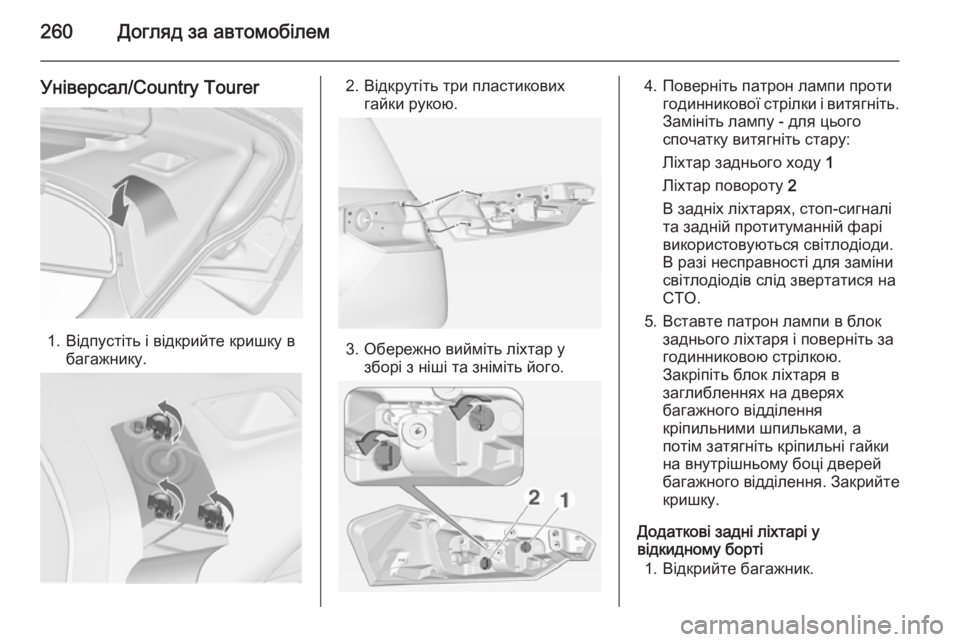

260Догляд за автомобілем
Універсал/Country Tourer
1. Відпустіть і відкрийте кришку вбагажнику.
2. Відкрутіть три пластиковихгайки рукою.
3. Обережно вийміть ліхтар узборі з ніші та зніміть його.
4. Поверніть патрон лампи протигодинникової стрілки і витягніть.Замініть лампу - для цього
спочатку витягніть стару:
Ліхтар заднього ходу 1
Ліхтар повороту 2
В задніх ліхтарях, стоп-сигналі
та задній протитуманній фарі
використовуються світлодіоди.
В разі несправності для заміни
світлодіодів слід звертатися на
СТО.
5. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.
Закріпіть блок ліхтаря в
заглибленнях на дверях
багажного відділення
кріпильними шпильками, а
потім затягніть кріпильні гайки
на внутрішньому боці дверей
багажного відділення. Закрийте
кришку.
Додаткові задні ліхтарі у
відкидному борті
1. Відкрийте багажник.

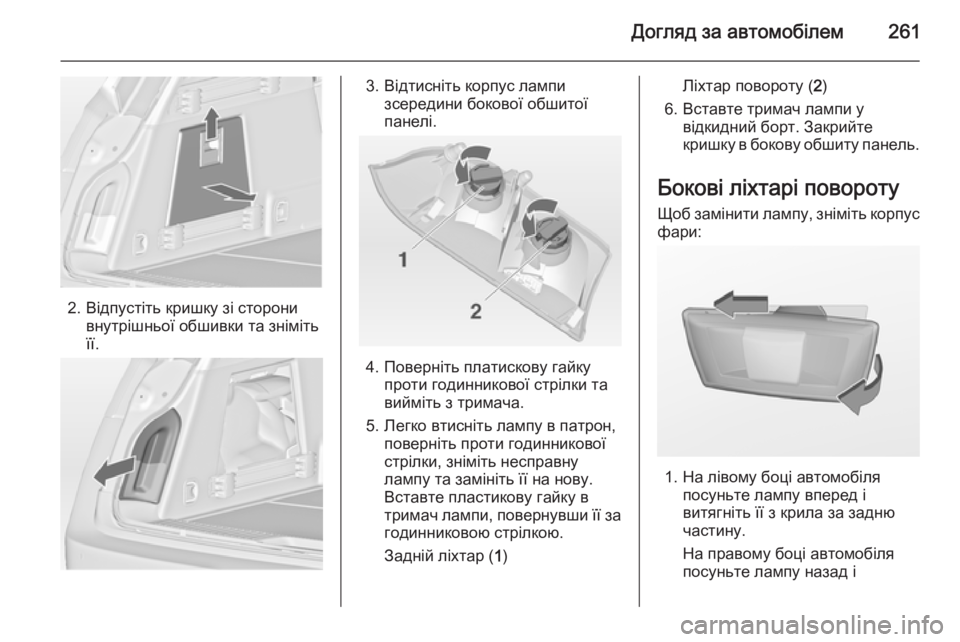

Догляд за автомобілем261
2. Відпустіть кришку зі сторонивнутрішньої обшивки та зніміть
її.
3. Відтисніть корпус лампи зсередини бокової обшитої
панелі.
4. Поверніть платискову гайку проти годинникової стрілки та
вийміть з тримача.
5. Легко втисніть лампу в патрон, поверніть проти годинниковоїстрілки, зніміть несправну
лампу та замініть її на нову.
Вставте пластикову гайку в
тримач лампи, повернувши її за
годинниковою стрілкою.
Задній ліхтар ( 1)
Ліхтар повороту ( 2)
6. Вставте тримач лампи у відкидний борт. Закрийте
кришку в бокову обшиту панель.
Бокові ліхтарі повороту Щоб замінити лампу, зніміть корпус
фари:
1. На лівому боці автомобіля посуньте лампу вперед і
витягніть її з крила за задню
частину.
На правому боці автомобіля
посуньте лампу назад і

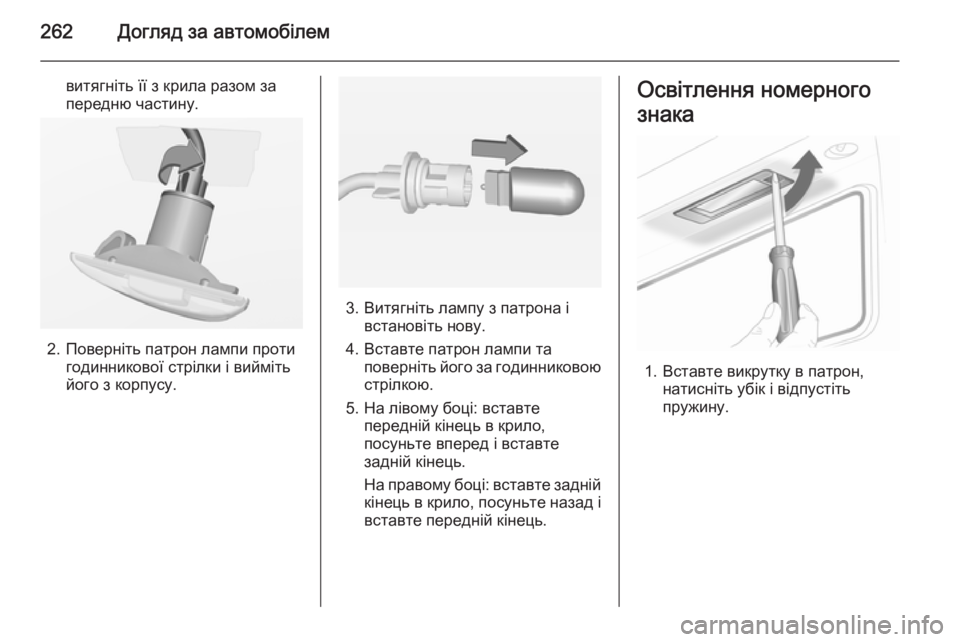

262Догляд за автомобілем
витягніть її з крила разом за
передню частину.
2. Поверніть патрон лампи проти годинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. На лівому боці: вставте передній кінець в крило,
посуньте вперед і вставте
задній кінець.
На правому боці: вставте задній
кінець в крило, посуньте назад і
вставте передній кінець.
Освітлення номерного
знака
1. Вставте викрутку в патрон, натисніть убік і відпустіть
пружину.

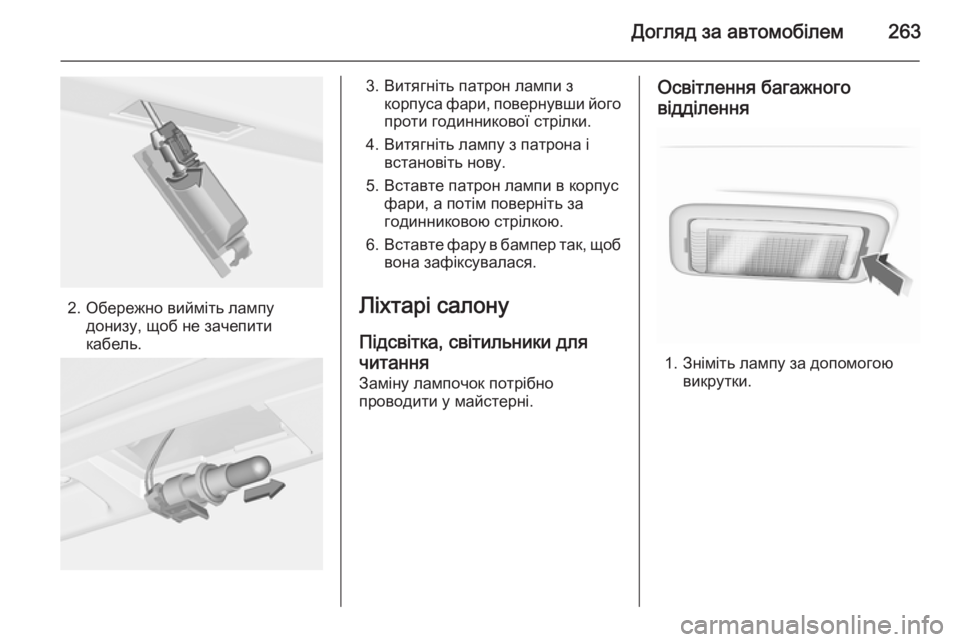

Догляд за автомобілем263
2. Обережно вийміть лампудонизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Ліхтарі салону
Підсвітка, світильники для
читання Заміну лампочок потрібно
проводити у майстерні.Освітлення багажного
відділення
1. Зніміть лампу за допомогою викрутки.

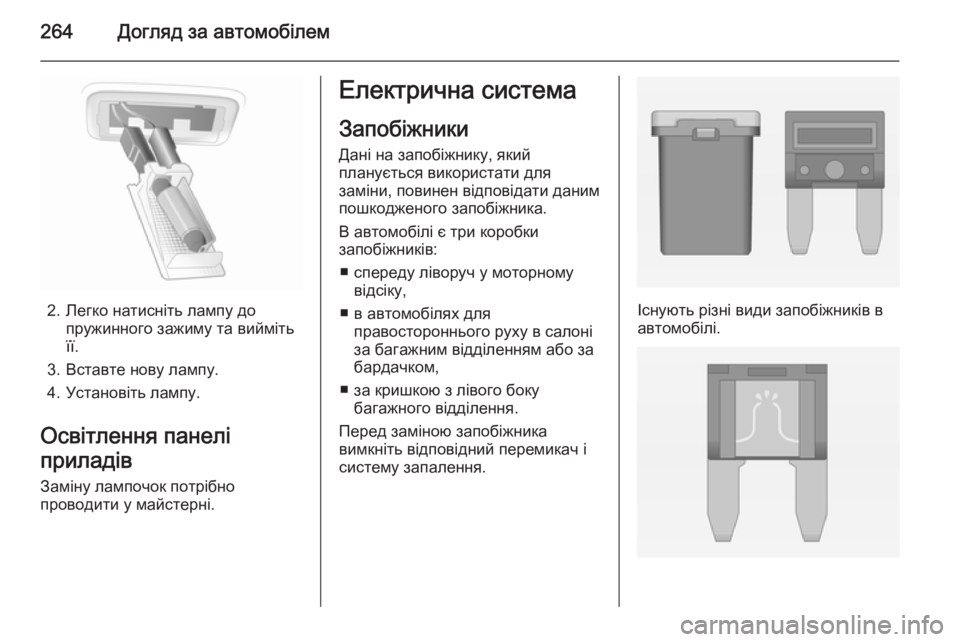

264Догляд за автомобілем
2. Легко натисніть лампу допружинного зажиму та вийміть
її.
3. Вставте нову лампу.
4. Установіть лампу.
Освітлення панелі
приладів
Заміну лампочок потрібно
проводити у майстерні.
Електрична система
Запобіжники Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є три коробки
запобіжників:
■ спереду ліворуч у моторному відсіку,
■ в автомобілях для правостороннього руху в салоні
за багажним відділенням або за
бардачком,
■ за кришкою з лівого боку багажного відділення.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Існують різні види запобіжників в
автомобілі.

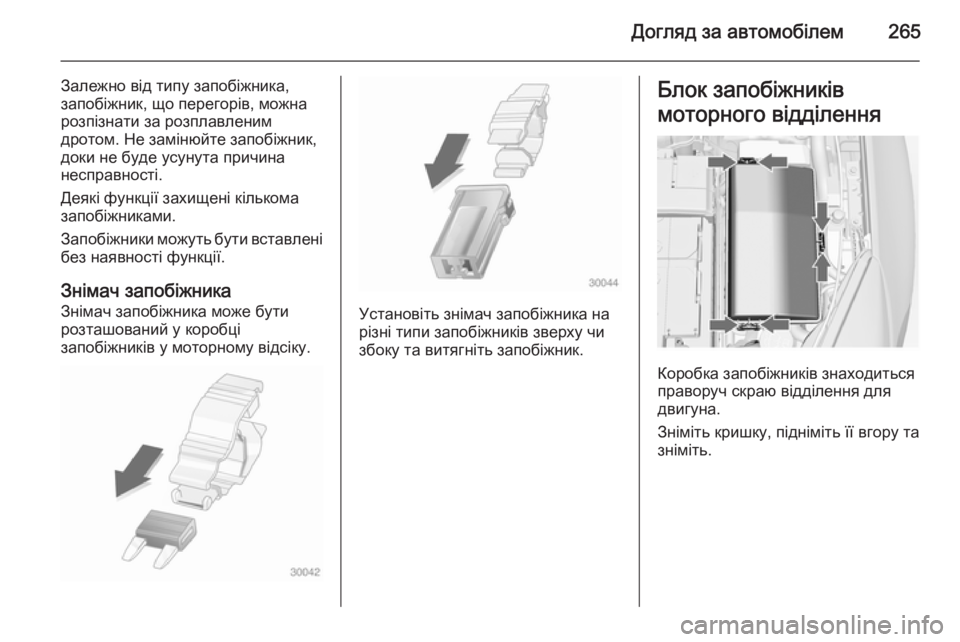

Догляд за автомобілем265
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не замінюйте запобіжник,
доки не буде усунута причина
несправності.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному відсіку.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

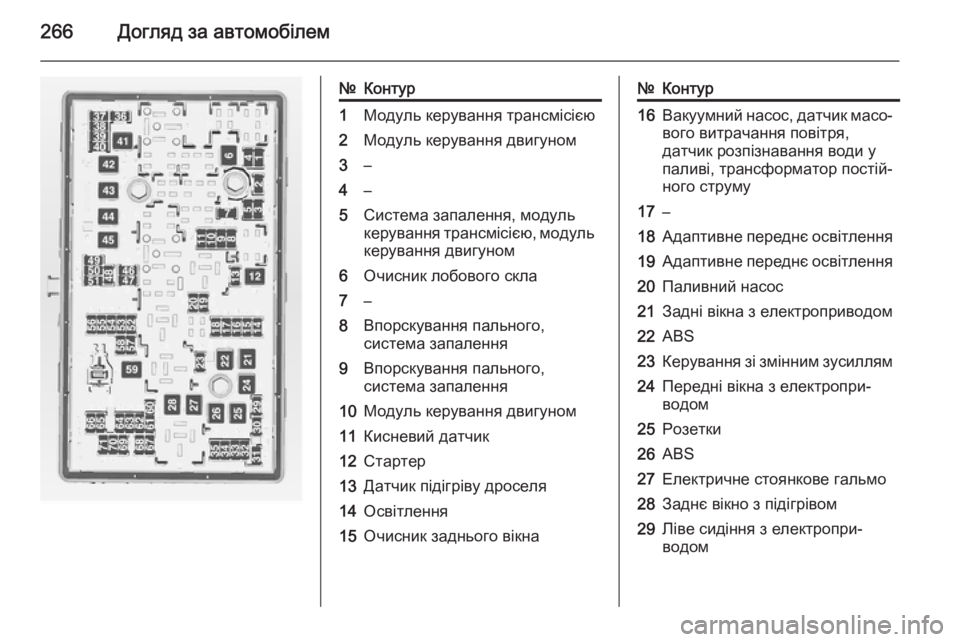

Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
праворуч скраю відділення для
двигуна.
Зніміть кришку, підніміть її вгору та
зніміть.

266Догляд за автомобілем
№Контур1Модуль керування трансмісією2Модуль керування двигуном3–4–5Система запалення, модуль
керування трансмісією, модуль керування двигуном6Очисник лобового скла7–8Впорскування пального,
система запалення9Впорскування пального,
система запалення10Модуль керування двигуном11Кисневий датчик12Стартер13Датчик підігріву дроселя14Освітлення15Очисник заднього вікна№Контур16Вакуумний насос, датчик масо‐ вого витрачання повітря,
датчик розпізнавання води у
паливі, трансформатор постій‐
ного струму17–18Адаптивне переднє освітлення19Адаптивне переднє освітлення20Паливний насос21Задні вікна з електроприводом22ABS23Керування зі змінним зусиллям24Передні вікна з електропри‐
водом25Розетки26ABS27Електричне стоянкове гальмо28Заднє вікно з підігрівом29Ліве сидіння з електропри‐
водом

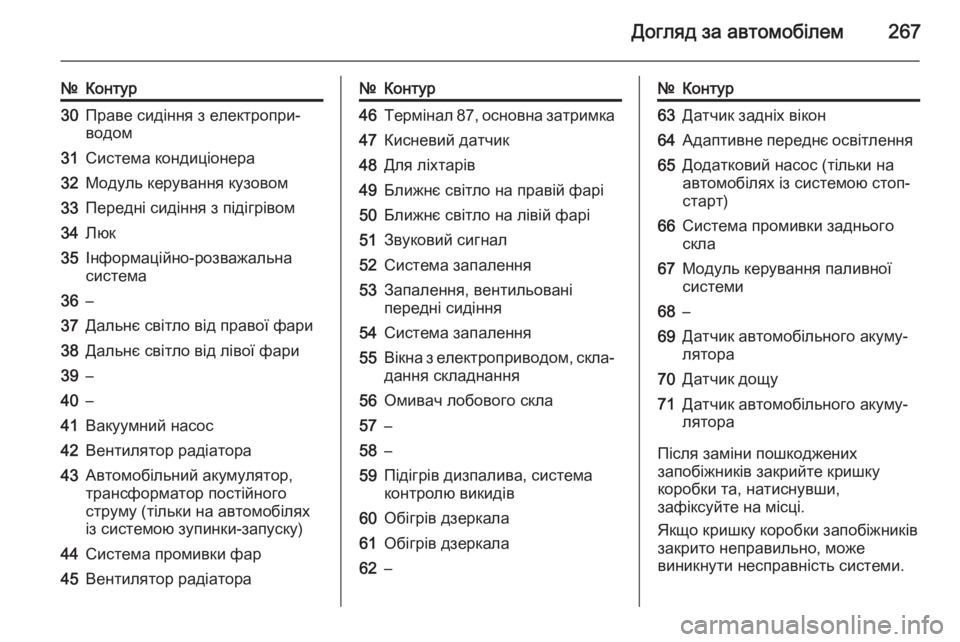

Догляд за автомобілем267
№Контур30Праве сидіння з електропри‐
водом31Система кондиціонера32Модуль керування кузовом33Передні сидіння з підігрівом34Люк35Інформаційно-розважальна
система36–37Дальнє світло від правої фари38Дальнє світло від лівої фари39–40–41Вакуумний насос42Вентилятор радіатора43Автомобільний акумулятор,
трансформатор постійного
струму (тільки на автомобілях
із системою зупинки-запуску)44Система промивки фар45Вентилятор радіатора№Контур46Термінал 87, основна затримка47Кисневий датчик48Для ліхтарів49Ближнє світло на правій фарі50Ближнє світло на лівій фарі51Звуковий сигнал52Система запалення53Запалення, вентильовані
передні сидіння54Система запалення55Вікна з електроприводом, скла‐ дання складнання56Омивач лобового скла57–58–59Підігрів дизпалива, система
контролю викидів60Обігрів дзеркала61Обігрів дзеркала62–№Контур63Датчик задніх вікон64Адаптивне переднє освітлення65Додатковий насос (тільки на
автомобілях із системою стоп-
старт)66Система промивки заднього
скла67Модуль керування паливної
системи68–69Датчик автомобільного акуму‐
лятора70Датчик дощу71Датчик автомобільного акуму‐
лятора
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та, натиснувши,
зафіксуйте на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.

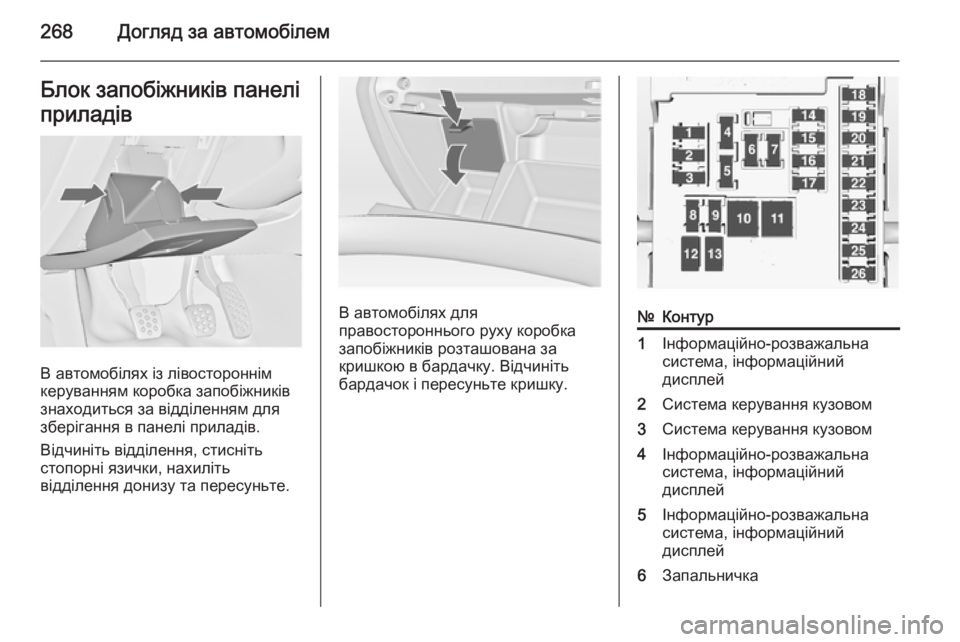

268Догляд за автомобілемБлок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення, стисніть
стопорні язички, нахиліть
відділення донизу та пересуньте.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відчиніть
бардачок і пересуньте кришку.
№Контур1Інформаційно-розважальна
система, інформаційний
дисплей2Система керування кузовом3Система керування кузовом4Інформаційно-розважальна
система, інформаційний
дисплей5Інформаційно-розважальна
система, інформаційний
дисплей6Запальничка
