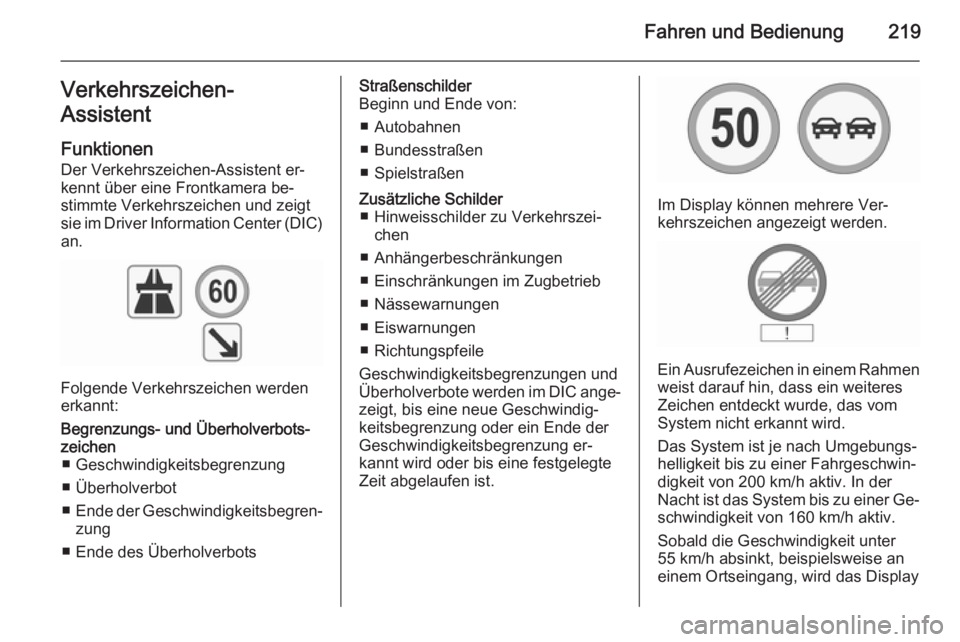

Fahren und Bedienung219Verkehrszeichen-
Assistent
Funktionen Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center (DIC)
an.
Folgende Verkehrszeichen werden
erkannt:
Begrenzungs- und Überholverbots‐
zeichen ■ Geschwindigkeitsbegrenzung
■ Überholverbot
■ Ende der Geschwindigkeitsbegren‐
zung
■ Ende des ÜberholverbotsStraßenschilder
Beginn und Ende von:
■ Autobahnen
■ Bundesstraßen
■ SpielstraßenZusätzliche Schilder ■ Hinweisschilder zu Verkehrszei‐ chen
■ Anhängerbeschränkungen
■ Einschränkungen im Zugbetrieb ■ Nässewarnungen
■ Eiswarnungen
■ Richtungspfeile
Geschwindigkeitsbegrenzungen und Überholverbote werden im DIC ange‐ zeigt, bis eine neue Geschwindig‐keitsbegrenzung oder ein Ende der
Geschwindigkeitsbegrenzung er‐
kannt wird oder bis eine festgelegte Zeit abgelaufen ist.
Im Display können mehrere Ver‐
kehrszeichen angezeigt werden.
Ein Ausrufezeichen in einem Rahmen weist darauf hin, dass ein weiteres
Zeichen entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐
digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐
schwindigkeit von 160 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, beispielsweise an
einem Ortseingang, wird das Display

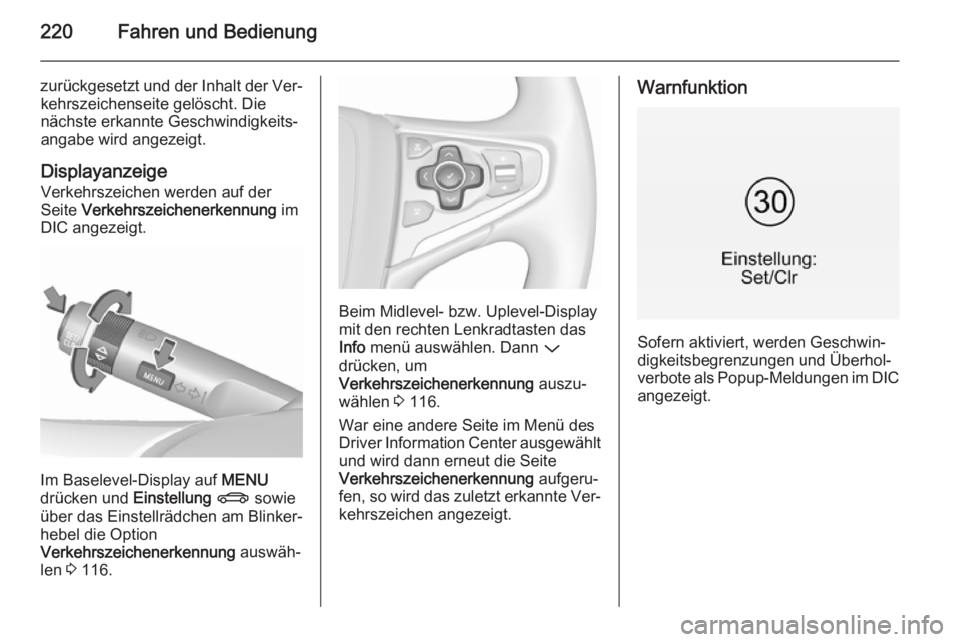

220Fahren und Bedienung
zurückgesetzt und der Inhalt der Ver‐kehrszeichenseite gelöscht. Die
nächste erkannte Geschwindigkeits‐
angabe wird angezeigt.
Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
DIC angezeigt.
Im Baselevel-Display auf MENU
drücken und Einstellung X sowie
über das Einstellrädchen am Blinker‐
hebel die Option
Verkehrszeichenerkennung auswäh‐
len 3 116.
Beim Midlevel- bzw. Uplevel-Display
mit den rechten Lenkradtasten das
Info menü auswählen. Dann P
drücken, um
Verkehrszeichenerkennung auszu‐
wählen 3 116.
War eine andere Seite im Menü des Driver Information Center ausgewählt
und wird dann erneut die Seite
Verkehrszeichenerkennung aufgeru‐
fen, so wird das zuletzt erkannte Ver‐ kehrszeichen angezeigt.
Warnfunktion
Sofern aktiviert, werden Geschwin‐
digkeitsbegrenzungen und Überhol‐
verbote als Popup-Meldungen im DIC
angezeigt.

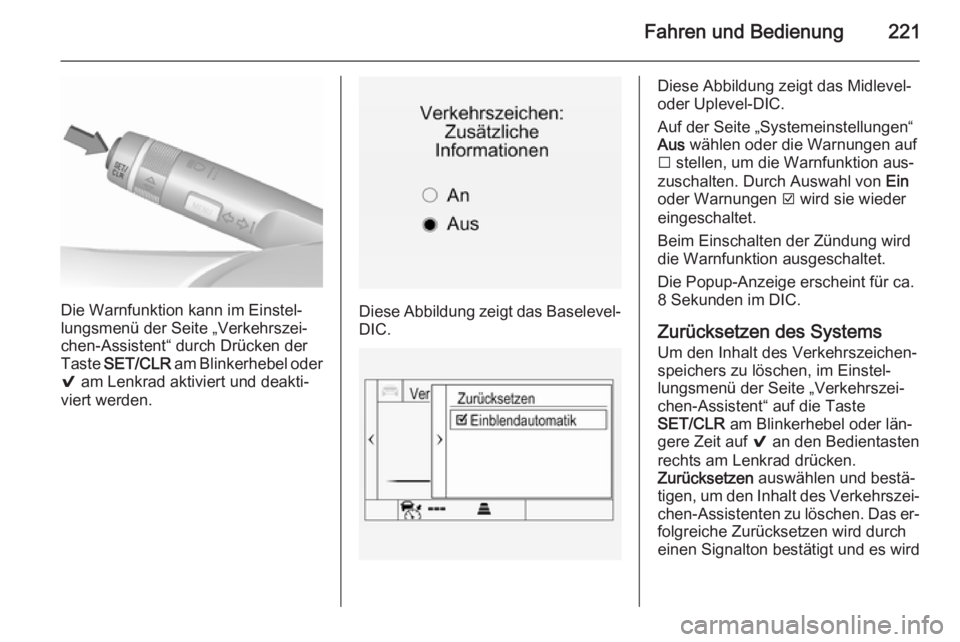

Fahren und Bedienung221
Die Warnfunktion kann im Einstel‐
lungsmenü der Seite „Verkehrszei‐
chen-Assistent“ durch Drücken der Taste SET/CLR am Blinkerhebel oder
9 am Lenkrad aktiviert und deakti‐
viert werden.Diese Abbildung zeigt das Baselevel-
DIC.
Diese Abbildung zeigt das Midlevel-
oder Uplevel-DIC.
Auf der Seite „Systemeinstellungen“
Aus wählen oder die Warnungen auf
I stellen, um die Warnfunktion aus‐
zuschalten. Durch Auswahl von Ein
oder Warnungen J wird sie wieder
eingeschaltet.
Beim Einschalten der Zündung wird
die Warnfunktion ausgeschaltet.
Die Popup-Anzeige erscheint für ca.
8 Sekunden im DIC.
Zurücksetzen des Systems Um den Inhalt des Verkehrszeichen‐
speichers zu löschen, im Einstel‐
lungsmenü der Seite „Verkehrszei‐
chen-Assistent“ auf die Taste
SET/CLR am Blinkerhebel oder län‐
gere Zeit auf 9 an den Bedientasten
rechts am Lenkrad drücken.
Zurücksetzen auswählen und bestä‐
tigen, um den Inhalt des Verkehrszei‐
chen-Assistenten zu löschen. Das er‐ folgreiche Zurücksetzen wird durch
einen Signalton bestätigt und es wird

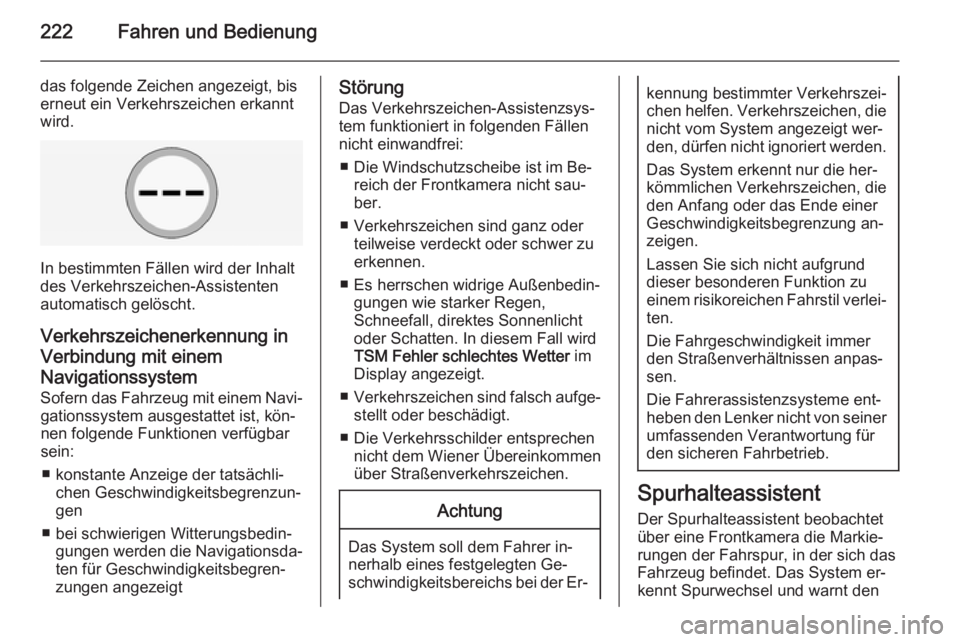

222Fahren und Bedienung
das folgende Zeichen angezeigt, bis
erneut ein Verkehrszeichen erkannt
wird.
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Verkehrszeichenerkennung in
Verbindung mit einem
Navigationssystem
Sofern das Fahrzeug mit einem Navi‐ gationssystem ausgestattet ist, kön‐
nen folgende Funktionen verfügbar
sein:
■ konstante Anzeige der tatsächli‐ chen Geschwindigkeitsbegrenzun‐
gen
■ bei schwierigen Witterungsbedin‐ gungen werden die Navigationsda‐ten für Geschwindigkeitsbegren‐
zungen angezeigt
Störung
Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
nicht einwandfrei:
■ Die Windschutzscheibe ist im Be‐ reich der Frontkamera nicht sau‐
ber.
■ Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer zu
erkennen.
■ Es herrschen widrige Außenbedin‐ gungen wie starker Regen,
Schneefall, direktes Sonnenlicht oder Schatten. In diesem Fall wird
TSM Fehler schlechtes Wetter im
Display angezeigt.
■ Verkehrszeichen sind falsch aufge‐
stellt oder beschädigt.
■ Die Verkehrsschilder entsprechen nicht dem Wiener Übereinkommen
über Straßenverkehrszeichen.Achtung
Das System soll dem Fahrer in‐
nerhalb eines festgelegten Ge‐ schwindigkeitsbereichs bei der Er‐
kennung bestimmter Verkehrszei‐
chen helfen. Verkehrszeichen, die nicht vom System angezeigt wer‐
den, dürfen nicht ignoriert werden.
Das System erkennt nur die her‐ kömmlichen Verkehrszeichen, die
den Anfang oder das Ende einer
Geschwindigkeitsbegrenzung an‐
zeigen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐
sen.
Die Fahrerassistenzsysteme ent‐
heben den Lenker nicht von seiner
umfassenden Verantwortung für
den sicheren Fahrbetrieb.
Spurhalteassistent
Der Spurhalteassistent beobachtet
über eine Frontkamera die Markie‐
rungen der Fahrspur, in der sich das
Fahrzeug befindet. Das System er‐
kennt Spurwechsel und warnt den

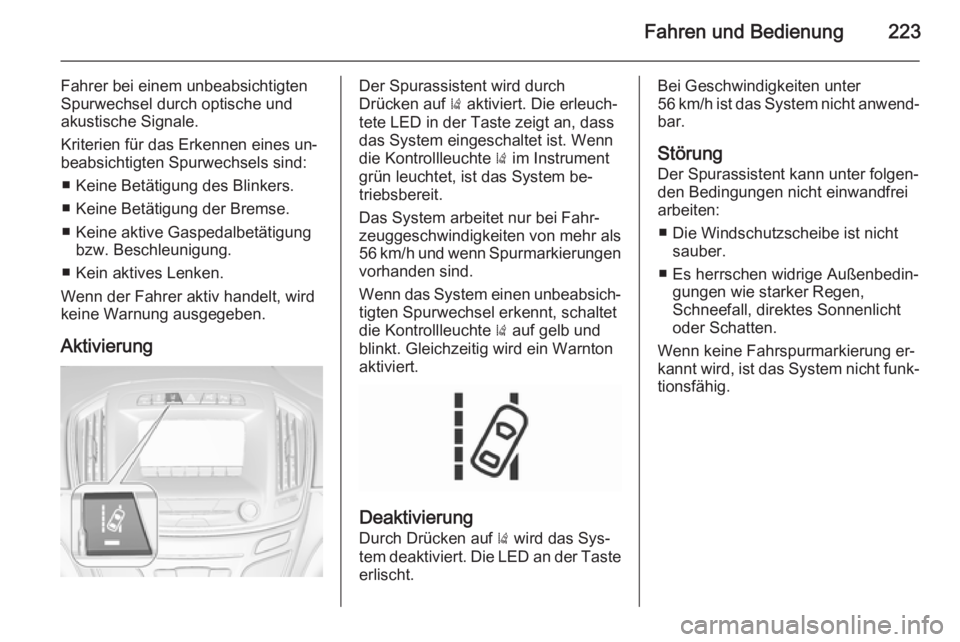

Fahren und Bedienung223
Fahrer bei einem unbeabsichtigten
Spurwechsel durch optische und
akustische Signale.
Kriterien für das Erkennen eines un‐
beabsichtigten Spurwechsels sind:
■ Keine Betätigung des Blinkers.
■ Keine Betätigung der Bremse.
■ Keine aktive Gaspedalbetätigung bzw. Beschleunigung.
■ Kein aktives Lenken.
Wenn der Fahrer aktiv handelt, wird
keine Warnung ausgegeben.
AktivierungDer Spurassistent wird durch
Drücken auf ) aktiviert. Die erleuch‐
tete LED in der Taste zeigt an, dass
das System eingeschaltet ist. Wenn
die Kontrollleuchte ) im Instrument
grün leuchtet, ist das System be‐
triebsbereit.
Das System arbeitet nur bei Fahr‐
zeuggeschwindigkeiten von mehr als
56 km/h und wenn Spurmarkierungen
vorhanden sind.
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton
aktiviert.
Deaktivierung
Durch Drücken auf ) wird das Sys‐
tem deaktiviert. Die LED an der Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System nicht anwend‐ bar.
Störung
Der Spurassistent kann unter folgen‐
den Bedingungen nicht einwandfrei
arbeiten:
■ Die Windschutzscheibe ist nicht sauber.
■ Es herrschen widrige Außenbedin‐ gungen wie starker Regen,
Schneefall, direktes Sonnenlicht oder Schatten.
Wenn keine Fahrspurmarkierung er‐
kannt wird, ist das System nicht funk‐ tionsfähig.

224Fahren und BedienungKraftstoffe
Kraftstoffe für Otto- Motoren
Nur bleifreien Kraftstoff verwenden, der Europanorm EN 228 oder E DIN 51626-1 oder einer gleichwer‐
tigen Bestimmung entspricht.
Der Motor kann mit E10-Kraftstoff be‐ trieben werden, der diese Normen er‐
füllt. E10-Kraftstoff enthält bis zu
10 % Bioethanol.
Kraftstoffe mit der empfohlenen Ok‐
tanzahl verwenden 3 296. Wird
Kraftstoff mit einer zu kleinen Oktan‐
zahl verwendet, kann dies die Motor‐
leistung und das Drehmoment beein‐ trächtigen, und der Kraftstoffver‐
brauch erhöht sich geringfügig.Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐
stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden füh‐
ren.Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228, E DIN 51626-1
oder gleichartigen Spezifikationen entspricht, kann zu Ablagerungen
oder Schäden am Motor führen
und Ihre Garantieansprüche ein‐
schränken.
Achtung
Kraftstoff mit zu kleiner Oktanzahl
kann zu unkontrollierter Verbren‐
nung und zu Schäden am Motor
führen.
Kraftstoffe für Diesel-
Motoren
Nur Dieselkraftstoff nach EN 590 ver‐
wenden.
In Ländern außerhalb der Europä‐
ischen Union nur Euro-Dieselkraft‐
stoff mit einer Schwefelkonzentration
unter 50 ppm verwenden.Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des Mo‐
tors, erhöhtem Verschleiß oder
Schäden am Motor führen und
Ihre Garantieansprüche ein‐
schränken.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht zu‐
lässig, Dieselkraftstoffe zur Verdün‐
nung mit Kraftstoffen für Otto-Moto‐
ren zu vermischen.

Fahren und Bedienung225Kraftstoffe für
Flüssiggasbetrieb Flüssiggas ist als LPG (Liquefied Pet‐
roleum Gas) oder unter der französi‐
schen Bezeichnung GPL (Gaz de
Pétrole Liquéfié) bekannt. LPG ist
auch als Autogas bekannt.
LPG besteht hauptsächlich aus Pro‐
pan und Butan. Die Oktanzahl liegt je nach Butan-Anteil zwischen 105 und
115. LPG wird flüssig bei einem
Druck von etwa 5 - 10 bar gelagert.
Der Siedepunkt hängt vom Druck und vom Mischungsverhältnis ab. Bei
Umgebungsdruck liegt er zwischen
-42 °C (reines Propan) und -0,5 °C
(reines Butan).Achtung
Das System funktioniert bei Um‐
gebungstemperaturen von etwa
-8 °C bis 100 °C.
Die volle Funktionsfähigkeit des LPG- Systems kann nur mit Flüssiggas ge‐
währleistet werden, das mindestens
den Anforderungen gemäß
DIN EN 589 entspricht.
Kraftstoffwahltaste
Auf LPG drücken, um zwischen Ben‐
zin- und Flüssiggasbetrieb umzu‐
schalten, sobald die erforderlichen
Parameter (Kühlmitteltemperatur,
Gastemperatur und Mindestdrehzahl des Motors) erreicht sind. Die Anfor‐
derungen sind normalerweise nach
etwa 60 Sekunden (je nach Außen‐
temperatur) und der ersten festen Be‐
tätigung des Gaspedals erreicht. Der
LED-Status zeigt den aktuellen Be‐
triebsmodus.1 aus=Benzinbetrieb1 leuchten=Flüssiggasbetrieb1 blinkt=Umschalten nicht
möglich, eine Kraft‐
stoffart ist aufge‐
braucht
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Den Benzintank alle 6 Monate bis
zum Aufleuchten der Kontrollleuchte
i oder Y leerfahren und dann neu
betanken. Dies hilft, die Kraftstoffqua‐ lität und die Funktionsfähigkeit des
Systems für den Benzinbetrieb auf‐
recht zu halten.
Fahrzeug in regelmäßigen Abstän‐
den volltanken, um Korrosion im Tank zu vermeiden.

226Fahren und Bedienung
Störungen und Maßnahmen
Wenn Gasbetrieb nicht möglich ist, Folgendes prüfen:
■ Ist genügend Flüssiggas vorhan‐ den?
■ Ist genügend Benzin für den Start‐ vorgang vorhanden?
Bei extremen Temperaturen kann es
in Kombination mit der Zusammen‐
setzung des Gases etwas länger dau‐ ern, bevor das System von Benzin‐
betrieb auf Gasbetrieb umschaltet.
Bei extremen Bedingungen kann das
System auch in den Benzinmodus zu‐ rückschalten, falls die Mindestanfor‐
derungen nicht erfüllt werden.
Bei allen anderen Störungen Hilfe
einer Werkstatt in Anspruch nehmen.Achtung
Reparaturen und Einstellungen
dürfen nur von geschulten Fach‐
kräften durchgeführt werden, um
Sicherheit und Garantie des LPG-
Systems zu gewährleisten.
Flüssiggas wird mit einem bestimm‐
ten Geruch versehen (odoriert), so
dass Lecks leicht entdeckt werden
können.9 Warnung
Wenn Sie im Fahrzeug oder in der
unmittelbaren Umgebung Gasge‐
ruch wahrnehmen, sofort in den
Benzinmodus schalten. Das Rau‐
chen beim Tanken ist daher un‐
tersagt. Keine offenen Flammen
oder Zündquellen.
Wenn der Gasgeruch weiter besteht,
den Motor nicht starten. Wenn mög‐ lich das manuelle Sperrventil auf dem Multifunktionsventil schließen. Das
Multifunktionsventil befindet sich am
Flüssiggastank im Laderaum, unter‐
halb der hinteren Bodenabdeckung.
Das Daumenrad im Uhrzeigersinn
drehen.
Wenn bei geschlossenem Sperrventil
kein Gasgeruch mehr wahrnehmbar
ist, kann das Fahrzeug im Benzinbe‐ trieb verwendet werden. Wenn der
Gasgeruch weiter besteht, den Motor
nicht starten. Störungsursache um‐
gehend von einer Werkstatt beheben lassen.
Bei Benutzung unterirdischer Parkga‐ ragen die Anweisungen des Betrei‐
bers und die örtlichen gesetzlichen
Bestimmungen einhalten.

Fahren und Bedienung227
Hinweis
Bei einem Unfall Zündung und Be‐ leuchtung ausschalten. Das manu‐
elle Absperrventil am Multifunktions‐
ventil schließen.
Tanken9 Gefahr
Vor dem Tanken Motor abstellen
und etwaige externe Heizungen
mit Brennkammern ausschalten.
Mobiltelefon abschalten.
Beim Tanken die Bedienungs- und Sicherheitsvorschriften der Tank‐
stelle beachten.9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der Um‐
gang mit offenem Feuer und Fun‐
ken ist untersagt.
Wenn Sie Kraftstoffgeruch in Ih‐
rem Fahrzeug feststellen, lassen
Sie die Ursache unverzüglich in
einer Werkstatt beheben.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.
Die Tankklappe lässt sich nur bei ent‐ riegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe lö‐
sen.
Tanken von Benzin und Diesel Zum Öffnen die Kappe langsam ge‐
gen den Uhrzeigersinn drehen.

228Fahren und Bedienung
Der Tankdeckel kann in die Halterungauf der Tankklappe eingehängt wer‐den.
Zum Tanken die Zapfpistole so weit
wie möglich in die Tanköffnung ein‐ führen und dann betätigen.
Nach dem automatischen Abschalten
können noch maximal zwei Portionen
Kraftstoff hinzugefügt werden.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Zum Schließen den Tankdeckel im
Uhrzeigersinn drehen, bis er hörbar
einrastet.
Klappe schließen und einrasten las‐
sen.
Fahrzeuge mit
Fehlbetankungsschutz9 Warnung
Bei Fahrzeugen mit Fehlbetan‐
kungsschutz nicht versuchen, die Klappe des Kraftstoffeinfüllstut‐
zens per Hand zu öffnen.
Ein Nichtbeachten dieser Anwei‐
sung kann zum Einklemmen von
Fingern führen.
Fahrzeuge mit einem selektiven ka‐
talytischen Reduktionssystem sind
mit einem Fehlbetankungsschutz
ausgestattet.
Der Fehlbetankungsschutz garan‐
tiert, dass die Klappe des Einfüllstut‐
zens nur mit einer Tankdüse für Die‐
selkraftstoff oder einem Trichter für
eine Notfallbetankung geöffnet wer‐
den kann.
Den Tankverschluss langsam nach
links drehen.
Der Tankdeckel kann in die Halterung auf der Tankklappe eingehängt wer‐den.
Die Tankdüse gerade am Einfüllstut‐ zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
