Fahrzeugwartung259
Nr.Stromkreis1Getriebesteuergerät2Motorsteuergerät3–4–5Zündung / Getriebesteuergerät /Motorsteuergerät6Scheibenwischer7–8Kraftstoffeinspritzung / Zündan‐
lage9Kraftstoffeinspritzung / Zündan‐
lage10Motorsteuergerät11Lambdasonde12Anlasser13Sensor Drosselklappenheizung14Beleuchtung15HeckscheibenwischerNr.Stromkreis16Unterdruckpumpe / Luftmassen‐
messer / Sensor Wasser im
Kraftstoff / Gleichstromwandler17–18Adaptives Fahrlicht19Adaptives Fahrlicht20Kraftstoffpumpe21Elektrische Fensterbetätigung
hinten22ABS23Variable Lenkunterstützung24Elektrische Fensterbetätigung
vorn25Zubehörsteckdosen26ABS27Elektrische Parkbremse28Heckscheibenheizung29Linker elektrisch verstellbarer
SitzNr.Stromkreis30Rechter elektrisch verstellbarer
Sitz31Klimaanlage32Kontrolleinheit Karosserie33Vordersitzheizung34Schiebedach35Infotainment System36–37Fernlicht rechts38Fernlicht links39–40–41Unterdruckpumpe42Kühlergebläse43Fahrzeugbatterie / Gleichstrom‐
wandler (nur bei Fahrzeugen mit Stopp-Start-System)44Scheinwerferwaschanlage

260Fahrzeugwartung

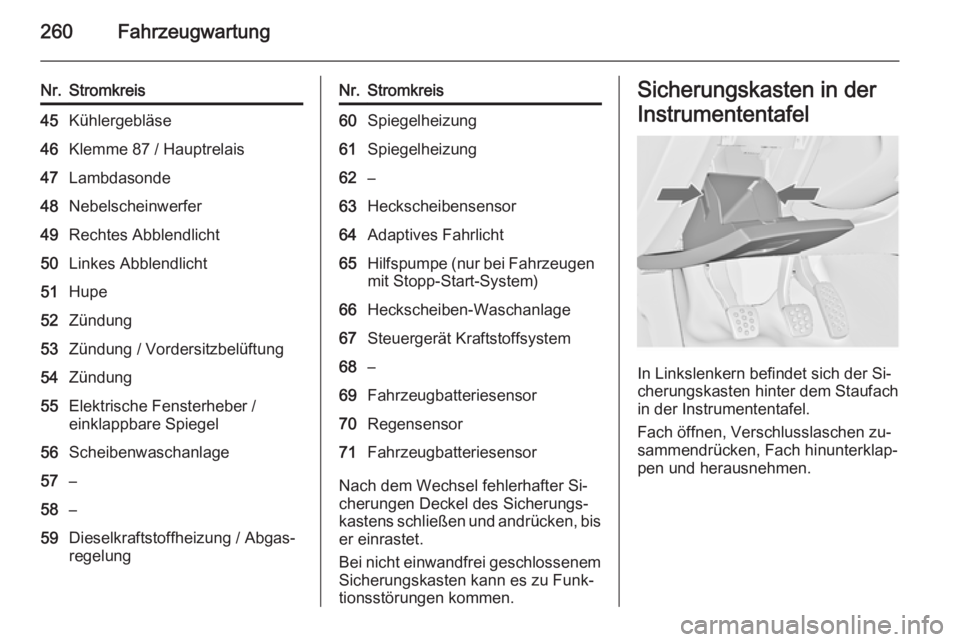

Nr.Stromkreis45Kühlergebläse46Klemme 87 / Hauptrelais47Lambdasonde48Nebelscheinwerfer49Rechtes Abblendlicht50Linkes Abblendlicht51Hupe52Zündung53Zündung / Vordersitzbelüftung54Zündung55Elektrische Fensterheber /
einklappbare Spiegel56Scheibenwaschanlage57–58–59Dieselkraftstoffheizung / Abgas‐
regelungNr.Stromkreis60Spiegelheizung61Spiegelheizung62–63Heckscheibensensor64Adaptives Fahrlicht65Hilfspumpe (nur bei Fahrzeugen
mit Stopp-Start-System)66Heckscheiben-Waschanlage67Steuergerät Kraftstoffsystem68–69Fahrzeugbatteriesensor70Regensensor71Fahrzeugbatteriesensor
Nach dem Wechsel fehlerhafter Si‐
cherungen Deckel des Sicherungs‐
kastens schließen und andrücken, bis
er einrastet.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Fach öffnen, Verschlusslaschen zu‐
sammendrücken, Fach hinunterklap‐
pen und herausnehmen.

Fahrzeugwartung261

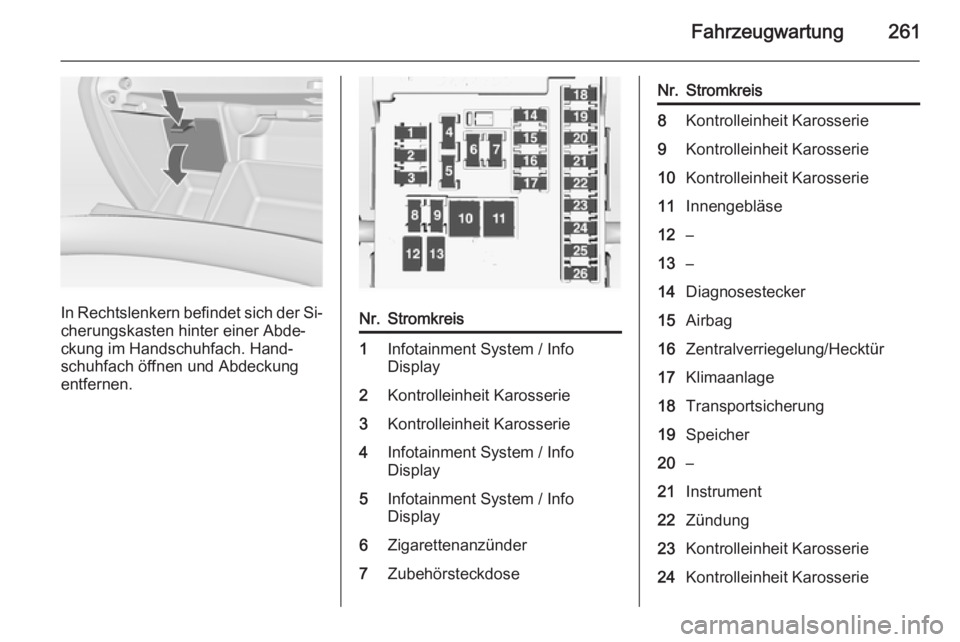

In Rechtslenkern befindet sich der Si‐cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Hand‐
schuhfach öffnen und Abdeckung
entfernen.
Nr.Stromkreis1Infotainment System / Info
Display2Kontrolleinheit Karosserie3Kontrolleinheit Karosserie4Infotainment System / Info
Display5Infotainment System / Info
Display6Zigarettenanzünder7ZubehörsteckdoseNr.Stromkreis8Kontrolleinheit Karosserie9Kontrolleinheit Karosserie10Kontrolleinheit Karosserie11Innengebläse12–13–14Diagnosestecker15Airbag16Zentralverriegelung/Hecktür17Klimaanlage18Transportsicherung19Speicher20–21Instrument22Zündung23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie

262Fahrzeugwartung
Nr.Stromkreis25–26Zubehörsteckdose Laderaum
Die elektrisch verstellbaren Sitze,
Nr. 12 und 13, haben einen Überlas‐
tungsschutz. Der Stromkreis wird
nach dem Abkühlen wieder geschlos‐ sen.
Sicherungskasten im
Laderaum

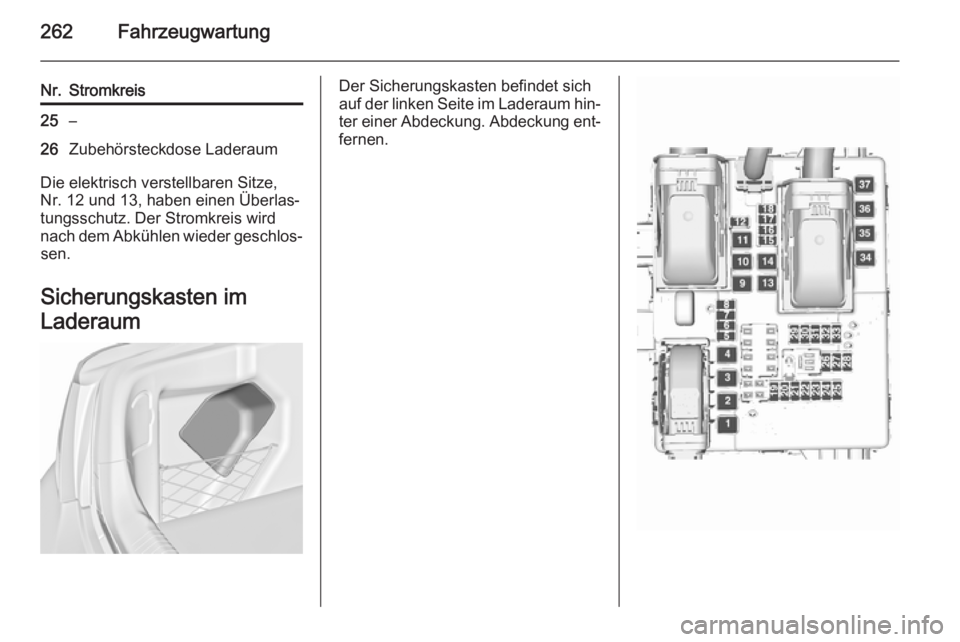

Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung. Abdeckung ent‐ fernen.

Fahrzeugwartung263

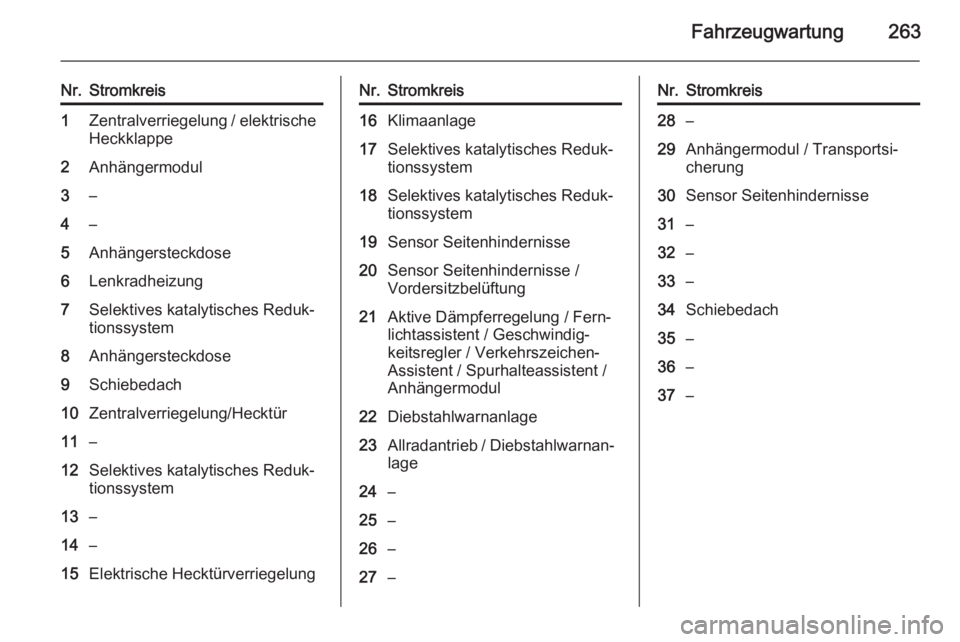

Nr.Stromkreis1Zentralverriegelung / elektrischeHeckklappe2Anhängermodul3–4–5Anhängersteckdose6Lenkradheizung7Selektives katalytisches Reduk‐
tionssystem8Anhängersteckdose9Schiebedach10Zentralverriegelung/Hecktür11–12Selektives katalytisches Reduk‐
tionssystem13–14–15Elektrische HecktürverriegelungNr.Stromkreis16Klimaanlage17Selektives katalytisches Reduk‐
tionssystem18Selektives katalytisches Reduk‐
tionssystem19Sensor Seitenhindernisse20Sensor Seitenhindernisse /
Vordersitzbelüftung21Aktive Dämpferregelung / Fern‐
lichtassistent / Geschwindig‐
keitsregler / Verkehrszeichen-
Assistent / Spurhalteassistent /
Anhängermodul22Diebstahlwarnanlage23Allradantrieb / Diebstahlwarnan‐
lage24–25–26–27–Nr.Stromkreis28–29Anhängermodul / Transportsi‐
cherung30Sensor Seitenhindernisse31–32–33–34Schiebedach35–36–37–

264FahrzeugwartungWagenwerkzeugFahrzeuge mit
Reifenreparaturset

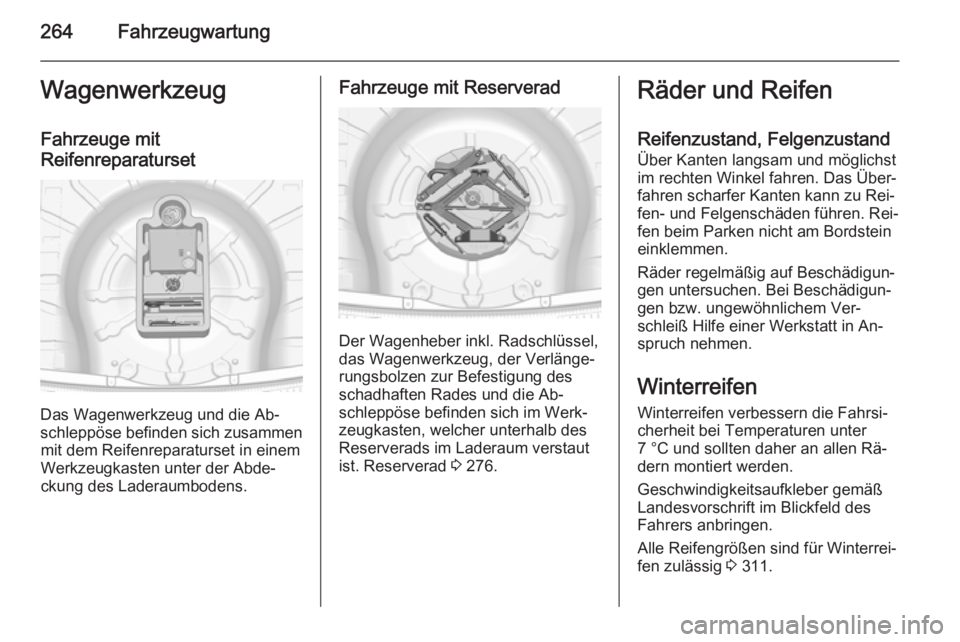

Das Wagenwerkzeug und die Ab‐
schleppöse befinden sich zusammen mit dem Reifenreparaturset in einem
Werkzeugkasten unter der Abde‐
ckung des Laderaumbodens.
Fahrzeuge mit Reserverad
Der Wagenheber inkl. Radschlüssel,
das Wagenwerkzeug, der Verlänge‐ rungsbolzen zur Befestigung des
schadhaften Rades und die Ab‐
schleppöse befinden sich im Werk‐
zeugkasten, welcher unterhalb des
Reserverads im Laderaum verstaut
ist. Reserverad 3 276.
Räder und Reifen
Reifenzustand, FelgenzustandÜber Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐ gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐ cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 311.

Fahrzeugwartung265
Schrägheck (5-türig), Limousine (4-
türig), Sports Tourer
Die Reifengrößen 205/60 R 16 und 235/45 R 18 sind zur für Winterreifen
geeignet.

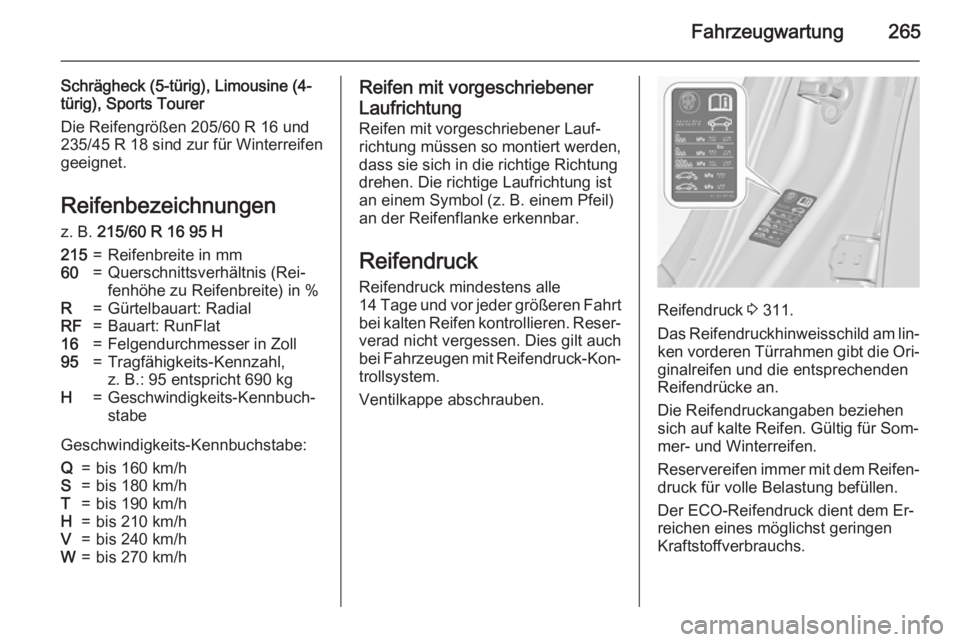

Reifenbezeichnungen z. B. 215/60 R 16 95 H215=Reifenbreite in mm60=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlat16=Felgendurchmesser in Zoll95=Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH=Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/hV=bis 240 km/hW=bis 270 km/hReifen mit vorgeschriebener
Laufrichtung Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden,
dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil) an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-Kon‐
trollsystem.
Ventilkappe abschrauben.
Reifendruck 3 311.
Das Reifendruckhinweisschild am lin‐
ken vorderen Türrahmen gibt die Ori‐ ginalreifen und die entsprechenden
Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.

266Fahrzeugwartung
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert an‐
hand der folgenden Schritte:
1. Antriebsachse und Karosserieart ermitteln.
2. Motoridentifikationsnummer er‐ mitteln. Motordaten 3 296.
3. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die mög‐ lichen Reifenkombinationen 3 311.
Die für Ihr Fahrzeug zugelassenen Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden soll, Zündung ausschalten. Nach dem
Anpassen des Reifendrucks die Zün‐
dung einschalten und im Driver Infor‐
mation Center auf der Seite
Reifenbelastung die passende Ein‐
stellung auswählen 3 116.

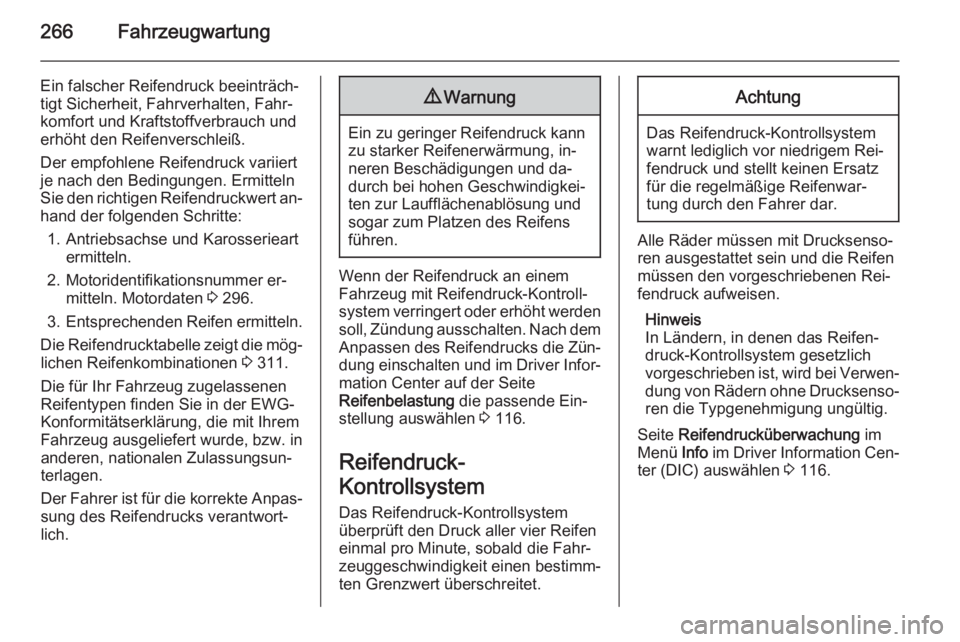

Reifendruck-
Kontrollsystem Das Reifendruck-Kontrollsystemüberprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.
Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐ fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Typgenehmigung ungültig.
Seite Reifendrucküberwachung im
Menü Info im Driver Information Cen‐
ter (DIC) auswählen 3 116.

Fahrzeugwartung267

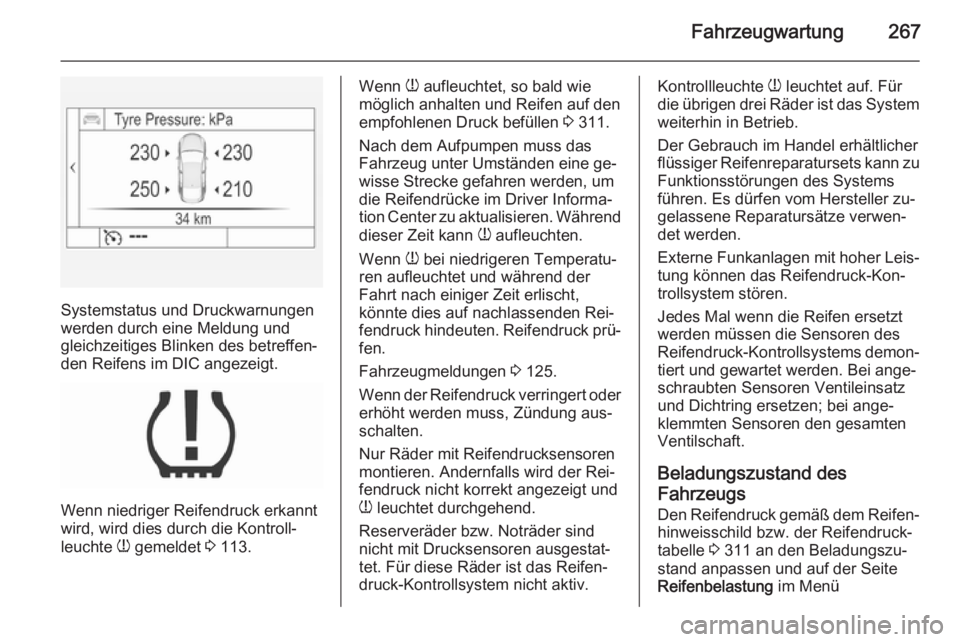

Systemstatus und Druckwarnungen
werden durch eine Meldung und
gleichzeitiges Blinken des betreffen‐ den Reifens im DIC angezeigt.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 113.
Wenn
w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 311.
Nach dem Aufpumpen muss das
Fahrzeug unter Umständen eine ge‐
wisse Strecke gefahren werden, um
die Reifendrücke im Driver Informa‐ tion Center zu aktualisieren. Während
dieser Zeit kann w aufleuchten.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt,
könnte dies auf nachlassenden Rei‐
fendruck hindeuten. Reifendruck prü‐
fen.
Fahrzeugmeldungen 3 125.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Räder ist das Reifen‐
druck-Kontrollsystem nicht aktiv.Kontrollleuchte w leuchtet auf. Für
die übrigen drei Räder ist das System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.
Externe Funkanlagen mit hoher Leis‐
tung können das Reifendruck-Kon‐
trollsystem stören.
Jedes Mal wenn die Reifen ersetzt
werden müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Bei ange‐
schraubten Sensoren Ventileinsatz
und Dichtring ersetzen; bei ange‐ klemmten Sensoren den gesamten
Ventilschaft.
Beladungszustand des Fahrzeugs Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 311 an den Beladungszu‐
stand anpassen und auf der Seite
Reifenbelastung im Menü

268Fahrzeugwartung
Systemeinstellungen im DIC 3 116
die entsprechende Einstellung aus‐
wählen.

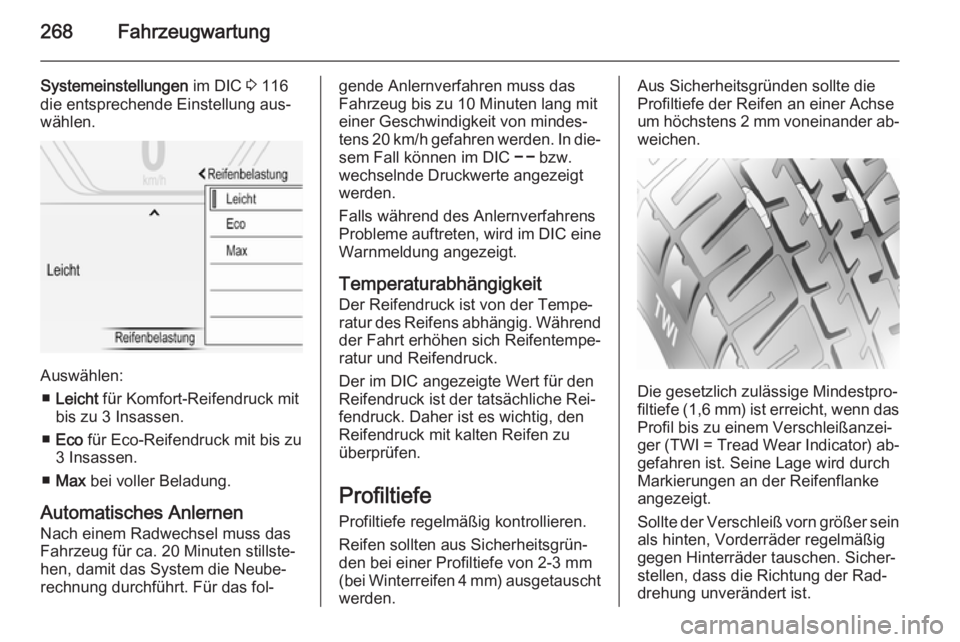

Auswählen:
■ Leicht für Komfort-Reifendruck mit
bis zu 3 Insassen.
■ Eco für Eco-Reifendruck mit bis zu
3 Insassen.
■ Max bei voller Beladung.
Automatisches Anlernen Nach einem Radwechsel muss das
Fahrzeug für ca. 20 Minuten stillste‐ hen, damit das System die Neube‐
rechnung durchführt. Für das fol‐
gende Anlernverfahren muss das
Fahrzeug bis zu 10 Minuten lang mit
einer Geschwindigkeit von mindes‐
tens 20 km/h gefahren werden. In die‐
sem Fall können im DIC $ bzw.
wechselnde Druckwerte angezeigt werden.
Falls während des Anlernverfahrens
Probleme auftreten, wird im DIC eine Warnmeldung angezeigt.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck.
Der im DIC angezeigte Wert für den Reifendruck ist der tatsächliche Rei‐
fendruck. Daher ist es wichtig, den
Reifendruck mit kalten Reifen zu
überprüfen.
Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm (bei Winterreifen 4 mm) ausgetauscht
werden.Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander ab‐ weichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator) ab‐
gefahren ist. Seine Lage wird durch Markierungen an der Reifenflanke
angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der Rad‐
drehung unverändert ist.
