OPEL INSIGNIA 2015.5 Betriebsanleitung (in German)

Fahren und Bedienung199

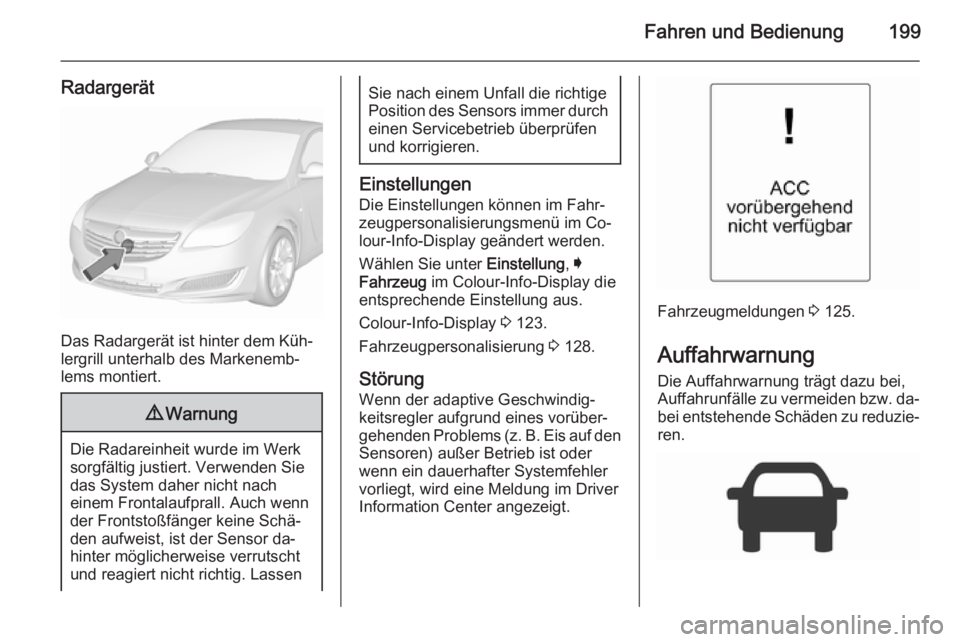

Radargerät
Das Radargerät ist hinter dem Küh‐
lergrill unterhalb des Markenemb‐
lems montiert.
9 Warnung
Die Radareinheit wurde im Werk
sorgfältig justiert. Verwenden Sie
das System daher nicht nach
einem Frontalaufprall. Auch wenn
der Frontstoßfänger keine Schä‐
den aufweist, ist der Sensor da‐
hinter möglicherweise verrutscht
und reagiert nicht richtig. Lassen
Sie nach einem Unfall die richtige
Position des Sensors immer durch einen Servicebetrieb überprüfen
und korrigieren.
Einstellungen
Die Einstellungen können im Fahr‐
zeugpersonalisierungsmenü im Co‐
lour-Info-Display geändert werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 128.
Störung
Wenn der adaptive Geschwindig‐
keitsregler aufgrund eines vorüber‐
gehenden Problems (z. B. Eis auf den
Sensoren) außer Betrieb ist oder
wenn ein dauerhafter Systemfehler
vorliegt, wird eine Meldung im Driver
Information Center angezeigt.
Fahrzeugmeldungen 3 125.
Auffahrwarnung Die Auffahrwarnung trägt dazu bei,
Auffahrunfälle zu vermeiden bzw. da‐ bei entstehende Schäden zu reduzie‐ ren.

200Fahren und Bedienung

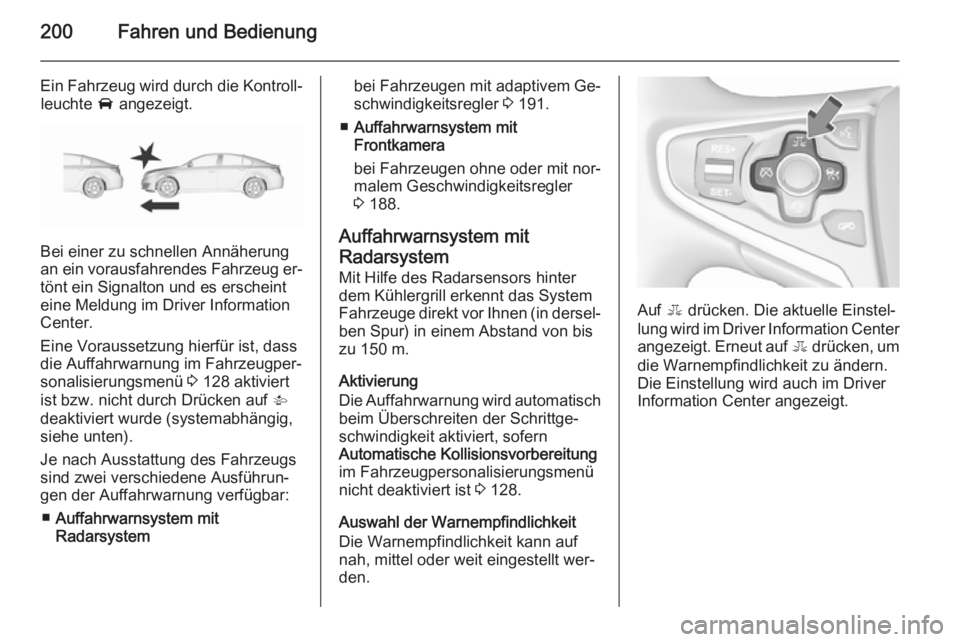

Ein Fahrzeug wird durch die Kontroll‐leuchte A angezeigt.
Bei einer zu schnellen Annäherung
an ein vorausfahrendes Fahrzeug er‐
tönt ein Signalton und es erscheint
eine Meldung im Driver Information
Center.
Eine Voraussetzung hierfür ist, dass
die Auffahrwarnung im Fahrzeugper‐
sonalisierungsmenü 3 128 aktiviert
ist bzw. nicht durch Drücken auf V
deaktiviert wurde (systemabhängig,
siehe unten).
Je nach Ausstattung des Fahrzeugs
sind zwei verschiedene Ausführun‐
gen der Auffahrwarnung verfügbar:
■ Auffahrwarnsystem mit
Radarsystem
bei Fahrzeugen mit adaptivem Ge‐
schwindigkeitsregler 3 191.
■ Auffahrwarnsystem mit
Frontkamera
bei Fahrzeugen ohne oder mit nor‐
malem Geschwindigkeitsregler
3 188.
Auffahrwarnsystem mit
Radarsystem Mit Hilfe des Radarsensors hinter
dem Kühlergrill erkennt das System
Fahrzeuge direkt vor Ihnen (in dersel‐ ben Spur) in einem Abstand von bis
zu 150 m.
Aktivierung
Die Auffahrwarnung wird automatisch
beim Überschreiten der Schrittge‐
schwindigkeit aktiviert, sofern
Automatische Kollisionsvorbereitung
im Fahrzeugpersonalisierungsmenü
nicht deaktiviert ist 3 128.
Auswahl der Warnempfindlichkeit
Die Warnempfindlichkeit kann auf
nah, mittel oder weit eingestellt wer‐
den.
Auf E drücken. Die aktuelle Einstel‐
lung wird im Driver Information Center angezeigt. Erneut auf E drücken, um
die Warnempfindlichkeit zu ändern.
Die Einstellung wird auch im Driver
Information Center angezeigt.

Fahren und Bedienung201

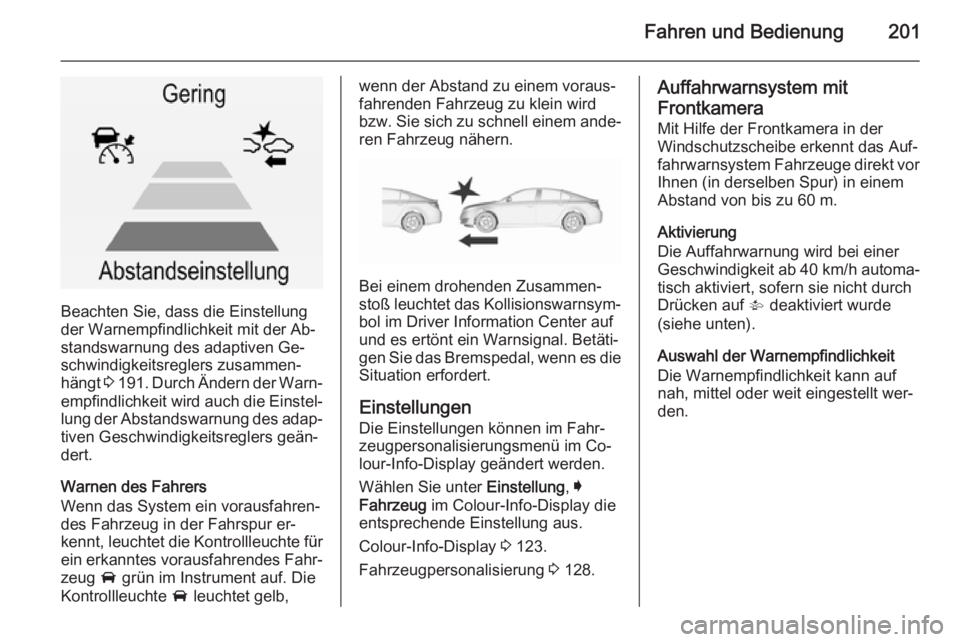

Beachten Sie, dass die Einstellung
der Warnempfindlichkeit mit der Ab‐
standswarnung des adaptiven Ge‐ schwindigkeitsreglers zusammen‐
hängt 3 191 . Durch Ändern der Warn‐
empfindlichkeit wird auch die Einstel‐ lung der Abstandswarnung des adap‐tiven Geschwindigkeitsreglers geän‐
dert.
Warnen des Fahrers
Wenn das System ein vorausfahren‐
des Fahrzeug in der Fahrspur er‐
kennt, leuchtet die Kontrollleuchte für
ein erkanntes vorausfahrendes Fahr‐
zeug A grün im Instrument auf. Die
Kontrollleuchte A leuchtet gelb,
wenn der Abstand zu einem voraus‐
fahrenden Fahrzeug zu klein wird
bzw. Sie sich zu schnell einem ande‐
ren Fahrzeug nähern.
Bei einem drohenden Zusammen‐
stoß leuchtet das Kollisionswarnsym‐
bol im Driver Information Center auf
und es ertönt ein Warnsignal. Betäti‐
gen Sie das Bremspedal, wenn es die
Situation erfordert.
Einstellungen Die Einstellungen können im Fahr‐
zeugpersonalisierungsmenü im Co‐
lour-Info-Display geändert werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 128.
Auffahrwarnsystem mit
Frontkamera Mit Hilfe der Frontkamera in der
Windschutzscheibe erkennt das Auf‐ fahrwarnsystem Fahrzeuge direkt vor
Ihnen (in derselben Spur) in einem
Abstand von bis zu 60 m.
Aktivierung
Die Auffahrwarnung wird bei einer
Geschwindigkeit ab 40 km/h automa‐
tisch aktiviert, sofern sie nicht durch
Drücken auf V deaktiviert wurde
(siehe unten).
Auswahl der Warnempfindlichkeit
Die Warnempfindlichkeit kann auf nah, mittel oder weit eingestellt wer‐
den.

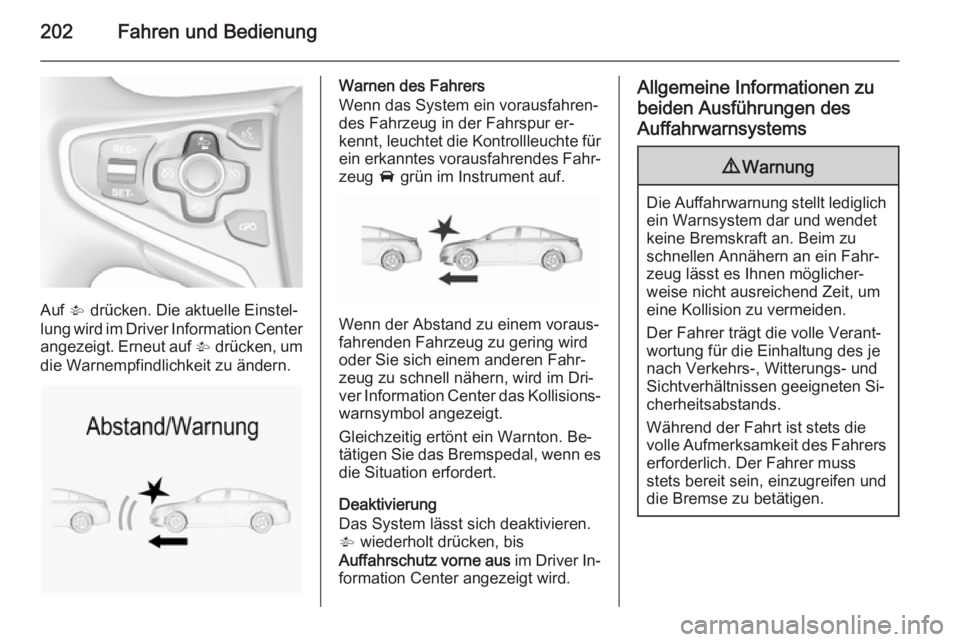

202Fahren und Bedienung
Auf V drücken. Die aktuelle Einstel‐
lung wird im Driver Information Center angezeigt. Erneut auf V drücken, um
die Warnempfindlichkeit zu ändern.
Warnen des Fahrers
Wenn das System ein vorausfahren‐
des Fahrzeug in der Fahrspur er‐ kennt, leuchtet die Kontrollleuchte für ein erkanntes vorausfahrendes Fahr‐
zeug A grün im Instrument auf.
Wenn der Abstand zu einem voraus‐
fahrenden Fahrzeug zu gering wird oder Sie sich einem anderen Fahr‐
zeug zu schnell nähern, wird im Dri‐
ver Information Center das Kollisions‐ warnsymbol angezeigt.
Gleichzeitig ertönt ein Warnton. Be‐
tätigen Sie das Bremspedal, wenn es die Situation erfordert.
Deaktivierung
Das System lässt sich deaktivieren.
V wiederholt drücken, bis
Auffahrschutz vorne aus im Driver In‐
formation Center angezeigt wird.
Allgemeine Informationen zu
beiden Ausführungen des
Auffahrwarnsystems9 Warnung
Die Auffahrwarnung stellt lediglich
ein Warnsystem dar und wendet
keine Bremskraft an. Beim zu
schnellen Annähern an ein Fahr‐
zeug lässt es Ihnen möglicher‐
weise nicht ausreichend Zeit, um
eine Kollision zu vermeiden.
Der Fahrer trägt die volle Verant‐
wortung für die Einhaltung des je
nach Verkehrs-, Witterungs- und
Sichtverhältnissen geeigneten Si‐
cherheitsabstands.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, einzugreifen und
die Bremse zu betätigen.

Fahren und Bedienung203

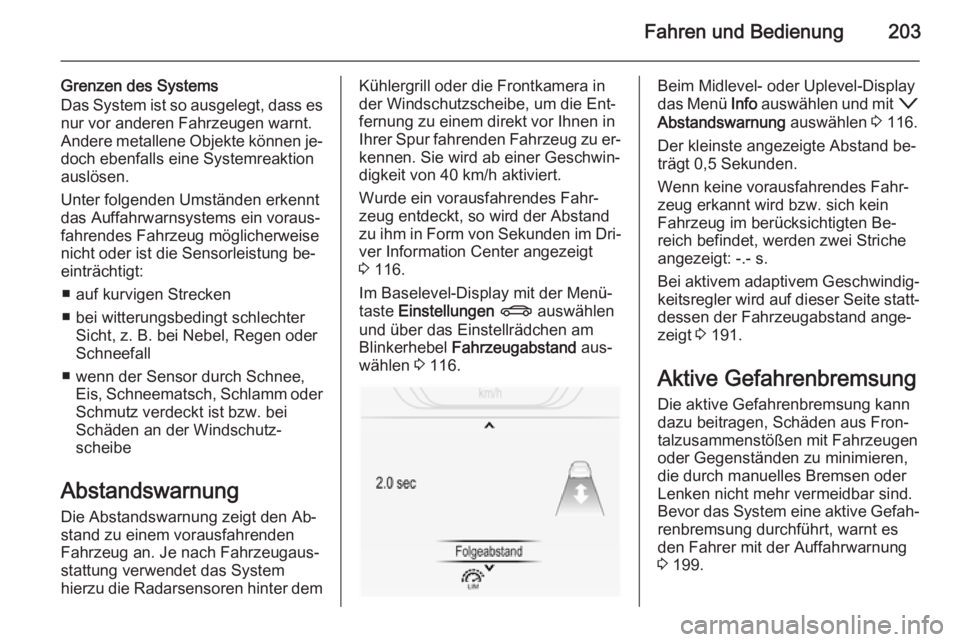

Grenzen des Systems
Das System ist so ausgelegt, dass es nur vor anderen Fahrzeugen warnt.
Andere metallene Objekte können je‐
doch ebenfalls eine Systemreaktion
auslösen.
Unter folgenden Umständen erkennt
das Auffahrwarnsystems ein voraus‐
fahrendes Fahrzeug möglicherweise
nicht oder ist die Sensorleistung be‐
einträchtigt:
■ auf kurvigen Strecken
■ bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen oder
Schneefall
■ wenn der Sensor durch Schnee, Eis, Schneematsch, Schlamm oderSchmutz verdeckt ist bzw. bei
Schäden an der Windschutz‐
scheibe
Abstandswarnung
Die Abstandswarnung zeigt den Ab‐
stand zu einem vorausfahrenden
Fahrzeug an. Je nach Fahrzeugaus‐
stattung verwendet das System
hierzu die Radarsensoren hinter demKühlergrill oder die Frontkamera in der Windschutzscheibe, um die Ent‐
fernung zu einem direkt vor Ihnen in
Ihrer Spur fahrenden Fahrzeug zu er‐ kennen. Sie wird ab einer Geschwin‐
digkeit von 40 km/h aktiviert.
Wurde ein vorausfahrendes Fahr‐
zeug entdeckt, so wird der Abstand
zu ihm in Form von Sekunden im Dri‐
ver Information Center angezeigt
3 116.
Im Baselevel-Display mit der Menü‐
taste Einstellungen X auswählen
und über das Einstellrädchen am Blinkerhebel Fahrzeugabstand aus‐
wählen 3 116.Beim Midlevel- oder Uplevel-Display
das Menü Info auswählen und mit o
Abstandswarnung auswählen 3 116.
Der kleinste angezeigte Abstand be‐
trägt 0,5 Sekunden.
Wenn keine vorausfahrendes Fahr‐ zeug erkannt wird bzw. sich kein
Fahrzeug im berücksichtigten Be‐
reich befindet, werden zwei Striche
angezeigt: -.- s.
Bei aktivem adaptivem Geschwindig‐
keitsregler wird auf dieser Seite statt‐
dessen der Fahrzeugabstand ange‐
zeigt 3 191.
Aktive Gefahrenbremsung
Die aktive Gefahrenbremsung kann
dazu beitragen, Schäden aus Fron‐
talzusammenstößen mit Fahrzeugen
oder Gegenständen zu minimieren,
die durch manuelles Bremsen oder
Lenken nicht mehr vermeidbar sind.
Bevor das System eine aktive Gefah‐ renbremsung durchführt, warnt es
den Fahrer mit der Auffahrwarnung
3 199.

204Fahren und Bedienung

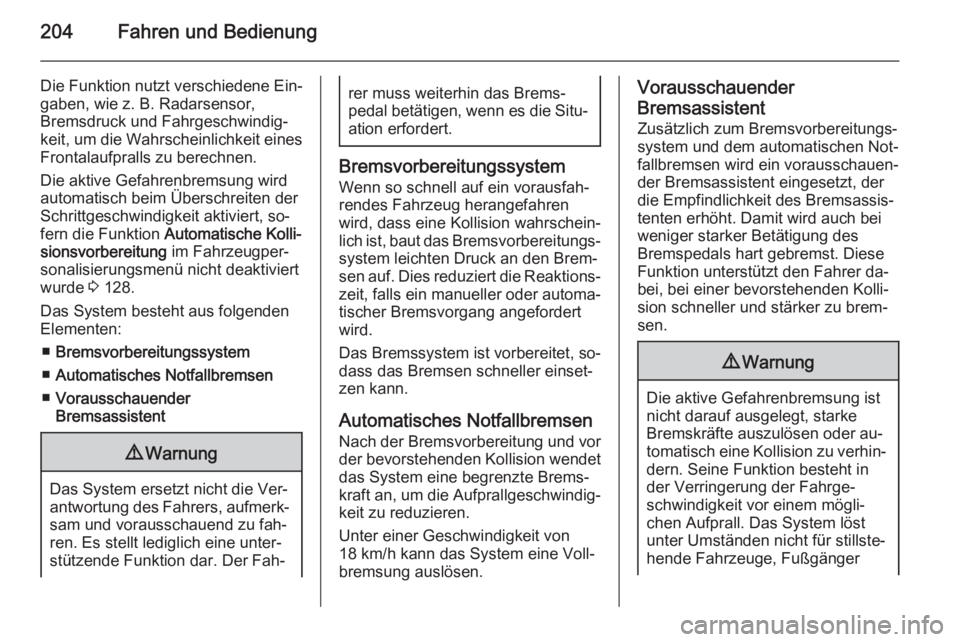

Die Funktion nutzt verschiedene Ein‐
gaben, wie z. B. Radarsensor,
Bremsdruck und Fahrgeschwindig‐
keit, um die Wahrscheinlichkeit eines
Frontalaufpralls zu berechnen.
Die aktive Gefahrenbremsung wird
automatisch beim Überschreiten der
Schrittgeschwindigkeit aktiviert, so‐
fern die Funktion Automatische Kolli‐
sionsvorbereitung im Fahrzeugper‐
sonalisierungsmenü nicht deaktiviert
wurde 3 128.
Das System besteht aus folgenden Elementen:
■ Bremsvorbereitungssystem
■ Automatisches Notfallbremsen
■ Vorausschauender
Bremsassistent9 Warnung
Das System ersetzt nicht die Ver‐
antwortung des Fahrers, aufmerk‐ sam und vorausschauend zu fah‐
ren. Es stellt lediglich eine unter‐
stützende Funktion dar. Der Fah‐
rer muss weiterhin das Brems‐
pedal betätigen, wenn es die Situ‐ ation erfordert.
Bremsvorbereitungssystem
Wenn so schnell auf ein vorausfah‐
rendes Fahrzeug herangefahren
wird, dass eine Kollision wahrschein‐
lich ist, baut das Bremsvorbereitungs‐ system leichten Druck an den Brem‐
sen auf. Dies reduziert die Reaktions‐ zeit, falls ein manueller oder automa‐
tischer Bremsvorgang angefordert
wird.
Das Bremssystem ist vorbereitet, so‐ dass das Bremsen schneller einset‐
zen kann.
Automatisches Notfallbremsen
Nach der Bremsvorbereitung und vor
der bevorstehenden Kollision wendet das System eine begrenzte Brems‐
kraft an, um die Aufprallgeschwindig‐
keit zu reduzieren.
Unter einer Geschwindigkeit von
18 km/h kann das System eine Voll‐
bremsung auslösen.
Vorausschauender
Bremsassistent
Zusätzlich zum Bremsvorbereitungs‐
system und dem automatischen Not‐
fallbremsen wird ein vorausschauen‐
der Bremsassistent eingesetzt, der
die Empfindlichkeit des Bremsassis‐
tenten erhöht. Damit wird auch bei
weniger starker Betätigung des
Bremspedals hart gebremst. Diese Funktion unterstützt den Fahrer da‐
bei, bei einer bevorstehenden Kolli‐
sion schneller und stärker zu brem‐
sen.9 Warnung
Die aktive Gefahrenbremsung ist
nicht darauf ausgelegt, starke
Bremskräfte auszulösen oder au‐
tomatisch eine Kollision zu verhin‐
dern. Seine Funktion besteht in
der Verringerung der Fahrge‐
schwindigkeit vor einem mögli‐
chen Aufprall. Das System löst
unter Umständen nicht für stillste‐
hende Fahrzeuge, Fußgänger

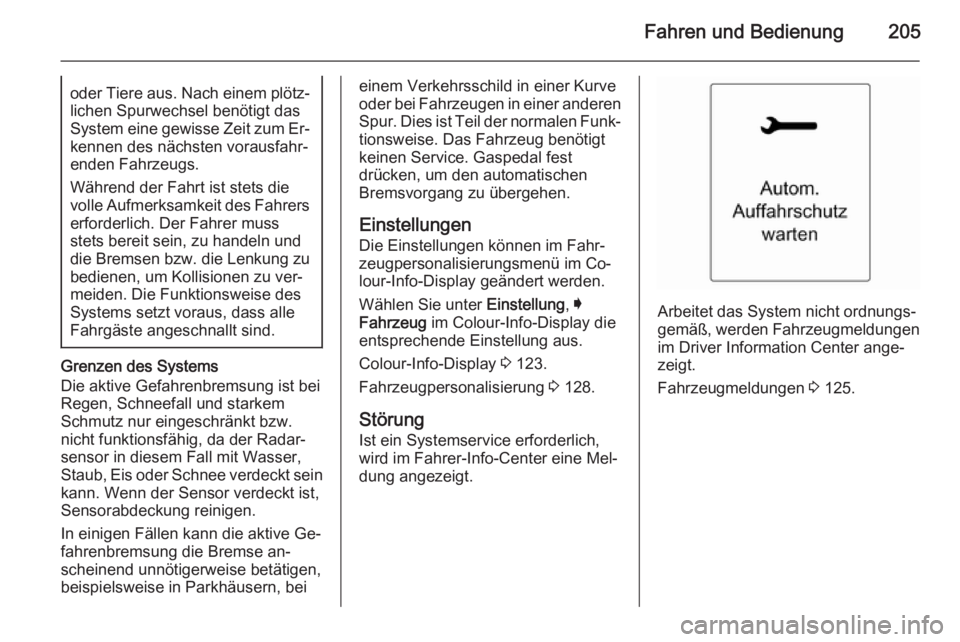

Fahren und Bedienung205oder Tiere aus. Nach einem plötz‐lichen Spurwechsel benötigt das
System eine gewisse Zeit zum Er‐ kennen des nächsten vorausfahr‐
enden Fahrzeugs.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, zu handeln und
die Bremsen bzw. die Lenkung zu
bedienen, um Kollisionen zu ver‐
meiden. Die Funktionsweise des
Systems setzt voraus, dass alle
Fahrgäste angeschnallt sind.
Grenzen des Systems
Die aktive Gefahrenbremsung ist bei
Regen, Schneefall und starkem
Schmutz nur eingeschränkt bzw.
nicht funktionsfähig, da der Radar‐
sensor in diesem Fall mit Wasser,
Staub, Eis oder Schnee verdeckt sein
kann. Wenn der Sensor verdeckt ist,
Sensorabdeckung reinigen.
In einigen Fällen kann die aktive Ge‐
fahrenbremsung die Bremse an‐
scheinend unnötigerweise betätigen,
beispielsweise in Parkhäusern, bei
einem Verkehrsschild in einer Kurve
oder bei Fahrzeugen in einer anderen Spur. Dies ist Teil der normalen Funk‐ tionsweise. Das Fahrzeug benötigt
keinen Service. Gaspedal fest
drücken, um den automatischen
Bremsvorgang zu übergehen.
Einstellungen
Die Einstellungen können im Fahr‐
zeugpersonalisierungsmenü im Co‐
lour-Info-Display geändert werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 128.
Störung
Ist ein Systemservice erforderlich,
wird im Fahrer-Info-Center eine Mel‐
dung angezeigt.
Arbeitet das System nicht ordnungs‐
gemäß, werden Fahrzeugmeldungen im Driver Information Center ange‐
zeigt.
Fahrzeugmeldungen 3 125.

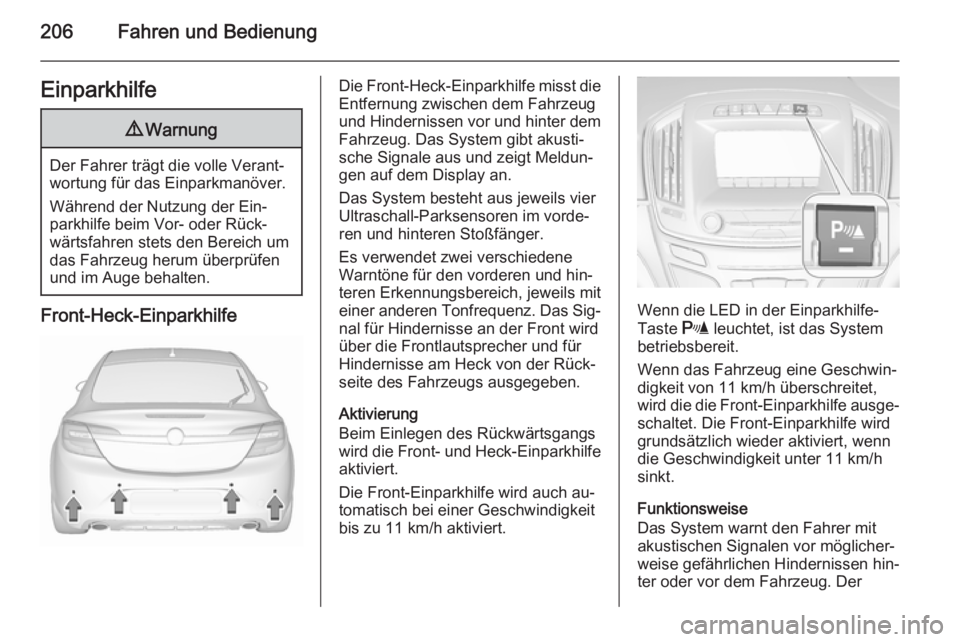

206Fahren und BedienungEinparkhilfe9Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Front-Heck-Einparkhilfe
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.
Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das Sig‐ nal für Hindernisse an der Front wird
über die Frontlautsprecher und für
Hindernisse am Heck von der Rück‐
seite des Fahrzeugs ausgegeben.
Aktivierung
Beim Einlegen des Rückwärtsgangs wird die Front- und Heck-Einparkhilfe
aktiviert.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
bis zu 11 km/h aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Wenn das Fahrzeug eine Geschwin‐
digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐
schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter oder vor dem Fahrzeug. Der

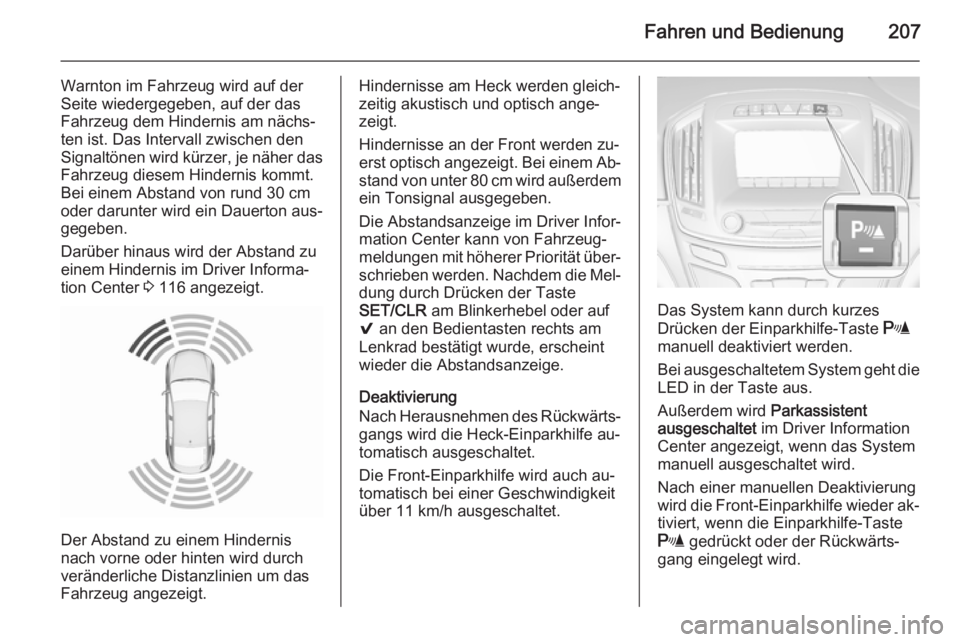

Fahren und Bedienung207
Warnton im Fahrzeug wird auf der
Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.
Darüber hinaus wird der Abstand zu
einem Hindernis im Driver Informa‐
tion Center 3 116 angezeigt.
Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.
Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden zu‐
erst optisch angezeigt. Bei einem Ab‐ stand von unter 80 cm wird außerdem
ein Tonsignal ausgegeben.
Die Abstandsanzeige im Driver Infor‐ mation Center kann von Fahrzeug‐
meldungen mit höherer Priorität über‐
schrieben werden. Nachdem die Mel‐ dung durch Drücken der Taste
SET/CLR am Blinkerhebel oder auf
9 an den Bedientasten rechts am
Lenkrad bestätigt wurde, erscheint
wieder die Abstandsanzeige.
Deaktivierung
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe au‐
tomatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
über 11 km/h ausgeschaltet.
Das System kann durch kurzes
Drücken der Einparkhilfe-Taste r
manuell deaktiviert werden.
Bei ausgeschaltetem System geht die
LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im Driver Information
Center angezeigt, wenn das System
manuell ausgeschaltet wird.
Nach einer manuellen Deaktivierung
wird die Front-Einparkhilfe wieder ak‐ tiviert, wenn die Einparkhilfe-Taste
r gedrückt oder der Rückwärts‐
gang eingelegt wird.

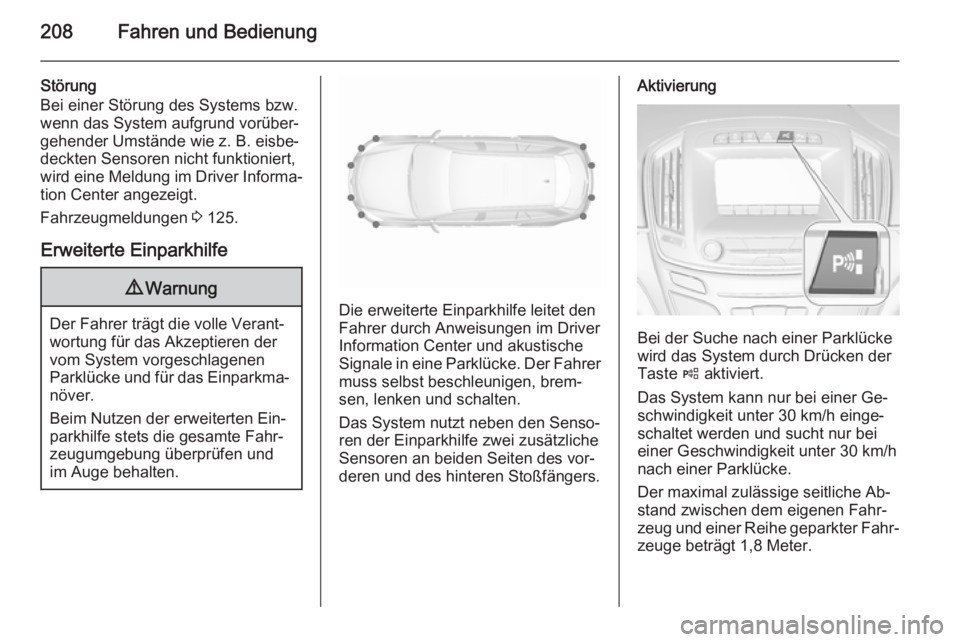

208Fahren und Bedienung
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände wie z. B. eisbe‐
deckten Sensoren nicht funktioniert,
wird eine Meldung im Driver Informa‐
tion Center angezeigt.
Fahrzeugmeldungen 3 125.
Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.Die erweiterte Einparkhilfe leitet den
Fahrer durch Anweisungen im Driver
Information Center und akustische
Signale in eine Parklücke. Der Fahrer muss selbst beschleunigen, brem‐sen, lenken und schalten.
Das System nutzt neben den Senso‐ ren der Einparkhilfe zwei zusätzliche
Sensoren an beiden Seiten des vor‐
deren und des hinteren Stoßfängers.
Aktivierung
Bei der Suche nach einer Parklücke
wird das System durch Drücken der
Taste ( aktiviert.
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige seitliche Ab‐
stand zwischen dem eigenen Fahr‐
zeug und einer Reihe geparkter Fahr‐
zeuge beträgt 1,8 Meter.
