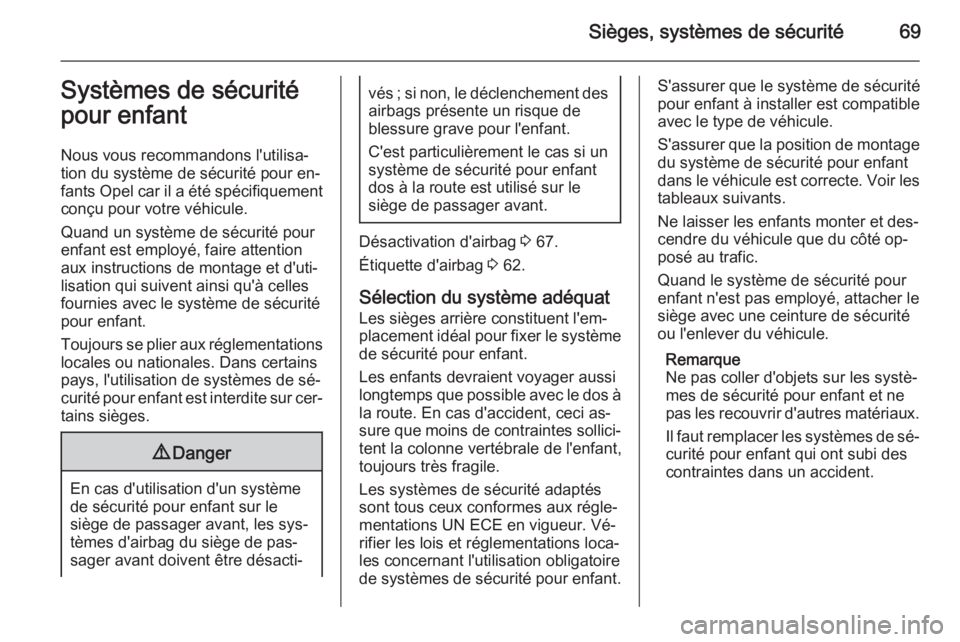

Sièges, systèmes de sécurité69Systèmes de sécuritépour enfant
Nous vous recommandons l'utilisa‐
tion du système de sécurité pour en‐
fants Opel car il a été spécifiquement
conçu pour votre véhicule.
Quand un système de sécurité pour
enfant est employé, faire attention aux instructions de montage et d'uti‐
lisation qui suivent ainsi qu'à celles
fournies avec le système de sécurité pour enfant.
Toujours se plier aux réglementations locales ou nationales. Dans certainspays, l'utilisation de systèmes de sé‐
curité pour enfant est interdite sur cer‐
tains sièges.9 Danger
En cas d'utilisation d'un système
de sécurité pour enfant sur le
siège de passager avant, les sys‐
tèmes d'airbag du siège de pas‐
sager avant doivent être désacti‐
vés ; si non, le déclenchement des airbags présente un risque de
blessure grave pour l'enfant.
C'est particulièrement le cas si un
système de sécurité pour enfant dos à la route est utilisé sur le
siège de passager avant.
Désactivation d'airbag 3 67.
Étiquette d'airbag 3 62.
Sélection du système adéquat Les sièges arrière constituent l'em‐
placement idéal pour fixer le système
de sécurité pour enfant.
Les enfants devraient voyager aussi
longtemps que possible avec le dos à la route. En cas d'accident, ceci as‐
sure que moins de contraintes sollici‐
tent la colonne vertébrale de l'enfant,
toujours très fragile.
Les systèmes de sécurité adaptés
sont tous ceux conformes aux régle‐
mentations UN ECE en vigueur. Vé‐
rifier les lois et réglementations loca‐
les concernant l'utilisation obligatoire
de systèmes de sécurité pour enfant.
S'assurer que le système de sécurité
pour enfant à installer est compatible
avec le type de véhicule.
S'assurer que la position de montage
du système de sécurité pour enfant
dans le véhicule est correcte. Voir les tableaux suivants.
Ne laisser les enfants monter et des‐
cendre du véhicule que du côté op‐
posé au trafic.
Quand le système de sécurité pour
enfant n'est pas employé, attacher le
siège avec une ceinture de sécurité
ou l'enlever du véhicule.
Remarque
Ne pas coller d'objets sur les systè‐ mes de sécurité pour enfant et ne
pas les recouvrir d'autres matériaux.
Il faut remplacer les systèmes de sé‐ curité pour enfant qui ont subi des
contraintes dans un accident.

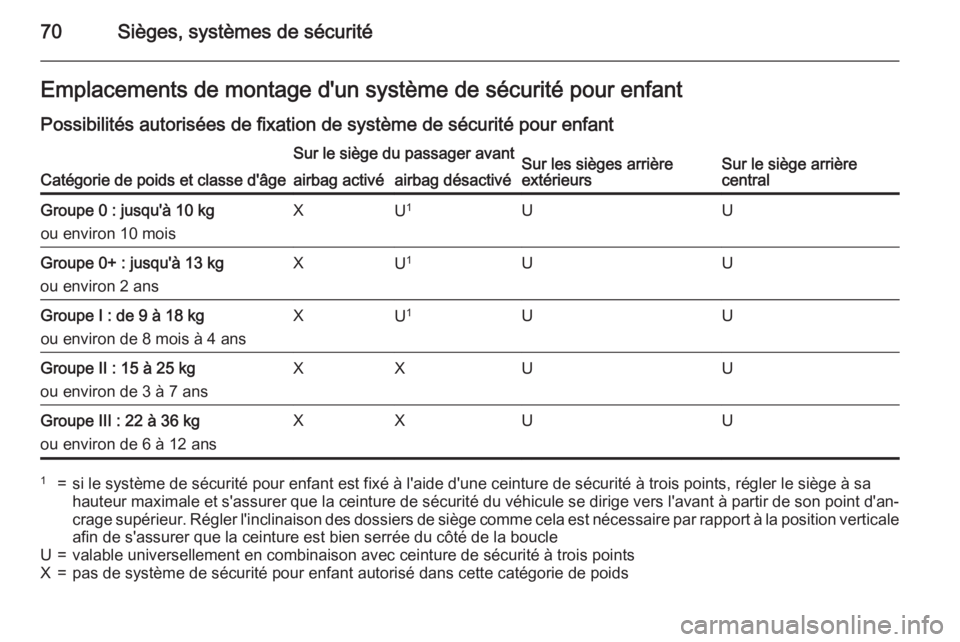

70Sièges, systèmes de sécuritéEmplacements de montage d'un système de sécurité pour enfant
Possibilités autorisées de fixation de système de sécurité pour enfant
Catégorie de poids et classe d'âge
Sur le siège du passager avantSur les sièges arrière
extérieursSur le siège arrière
centralairbag activéairbag désactivéGroupe 0 : jusqu'à 10 kg
ou environ 10 moisXU 1UUGroupe 0+ : jusqu'à 13 kg
ou environ 2 ansXU 1UUGroupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansXU 1UUGroupe II : 15 à 25 kg
ou environ de 3 à 7 ansXXUUGroupe III : 22 à 36 kg
ou environ de 6 à 12 ansXXUU1=si le système de sécurité pour enfant est fixé à l'aide d'une ceinture de sécurité à trois points, régler le siège à sa
hauteur maximale et s'assurer que la ceinture de sécurité du véhicule se dirige vers l'avant à partir de son point d'an‐ crage supérieur. Régler l'inclinaison des dossiers de siège comme cela est nécessaire par rapport à la position verticale afin de s'assurer que la ceinture est bien serrée du côté de la boucleU=valable universellement en combinaison avec ceinture de sécurité à trois pointsX=pas de système de sécurité pour enfant autorisé dans cette catégorie de poids

Sièges, systèmes de sécurité71

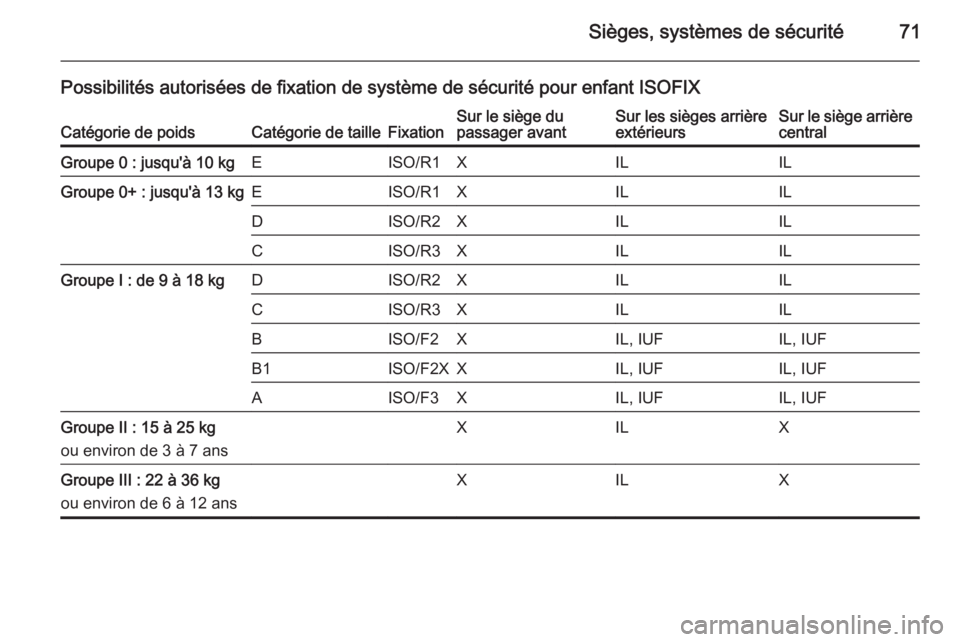

Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIXCatégorie de poidsCatégorie de tailleFixationSur le siège du
passager avantSur les sièges arrière
extérieursSur le siège arrière centralGroupe 0 : jusqu'à 10 kgEISO/R1XILILGroupe 0+ : jusqu'à 13 kgEISO/R1XILILDISO/R2XILILCISO/R3XILILGroupe I : de 9 à 18 kgDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFGroupe II : 15 à 25 kg
ou environ de 3 à 7 ansXILXGroupe III : 22 à 36 kg
ou environ de 6 à 12 ansXILX

72Sièges, systèmes de sécurité

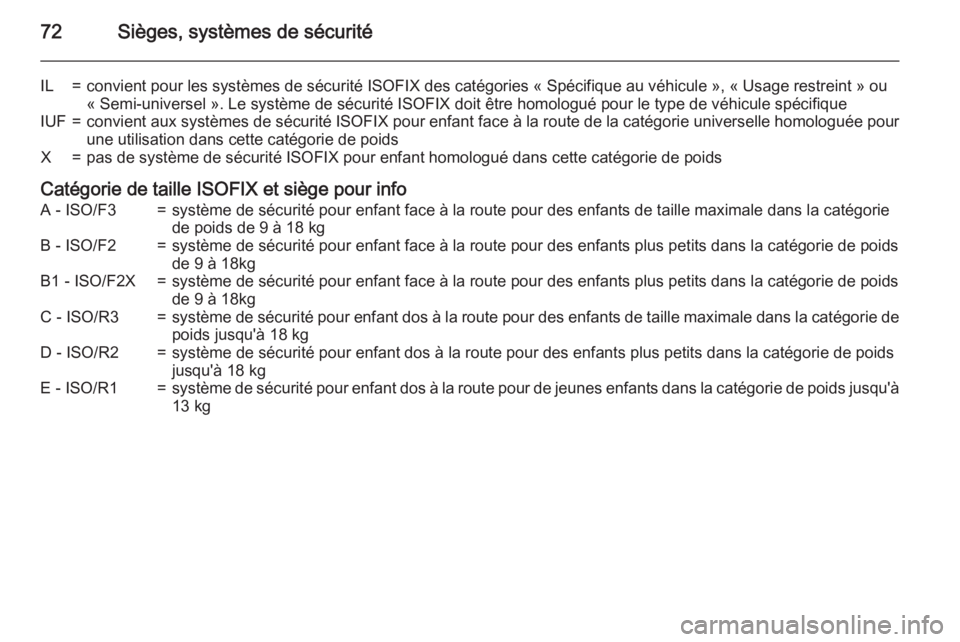

IL=convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifiqueIUF=convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour
une utilisation dans cette catégorie de poidsX=pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids
Catégorie de taille ISOFIX et siège pour info
A - ISO/F3=système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kgB - ISO/F2=système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgB1 - ISO/F2X=système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgC - ISO/R3=système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie de
poids jusqu'à 18 kgD - ISO/R2=système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids
jusqu'à 18 kgE - ISO/R1=système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à 13 kg

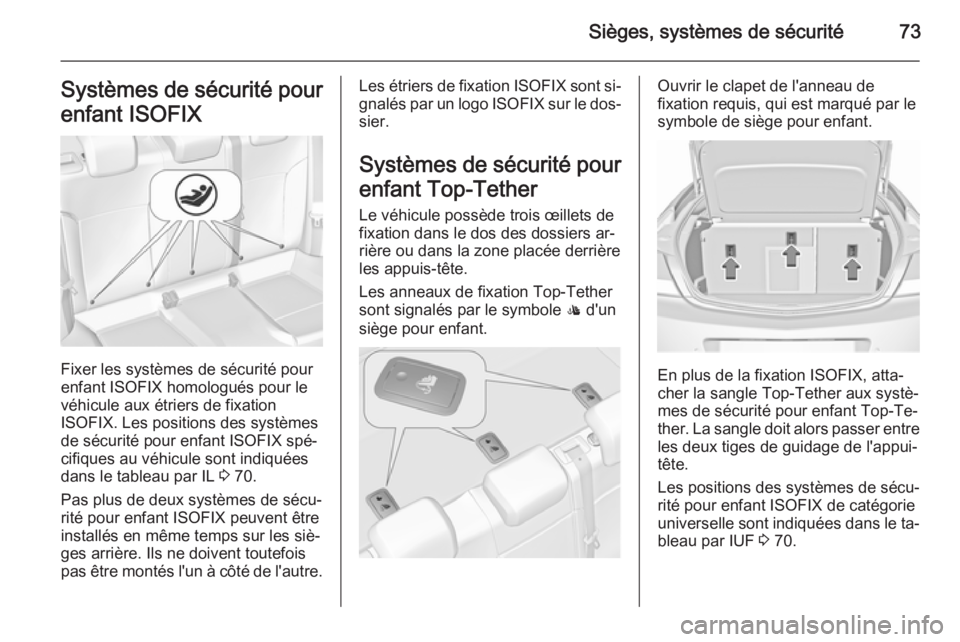

Sièges, systèmes de sécurité73Systèmes de sécurité pour
enfant ISOFIX
Fixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux étriers de fixation
ISOFIX. Les positions des systèmes
de sécurité pour enfant ISOFIX spé‐ cifiques au véhicule sont indiquées
dans le tableau par IL 3 70.
Pas plus de deux systèmes de sécu‐
rité pour enfant ISOFIX peuvent être
installés en même temps sur les siè‐
ges arrière. Ils ne doivent toutefois
pas être montés l'un à côté de l'autre.
Les étriers de fixation ISOFIX sont si‐
gnalés par un logo ISOFIX sur le dos‐
sier.
Systèmes de sécurité pour
enfant Top-Tether Le véhicule possède trois œillets de
fixation dans le dos des dossiers ar‐ rière ou dans la zone placée derrière
les appuis-tête.
Les anneaux de fixation Top-Tether
sont signalés par le symbole : d'un
siège pour enfant.Ouvrir le clapet de l'anneau de
fixation requis, qui est marqué par le
symbole de siège pour enfant.
En plus de la fixation ISOFIX, atta‐
cher la sangle Top-Tether aux systè‐
mes de sécurité pour enfant Top-Te‐ ther. La sangle doit alors passer entre les deux tiges de guidage de l'appui-
tête.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées dans le ta‐
bleau par IUF 3 70.

74RangementRangementEspaces de rangement................74
Coffre ........................................... 76
Galerie de toit .............................. 87
Informations sur le chargement ...88Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Boîte à gants
La boîte à gants contient un porte-
crayon, un range-monnaie et un
adaptateur pour les écrous de blo‐ cage de roue.
En roulant, la boîte à gants doit rester fermée.

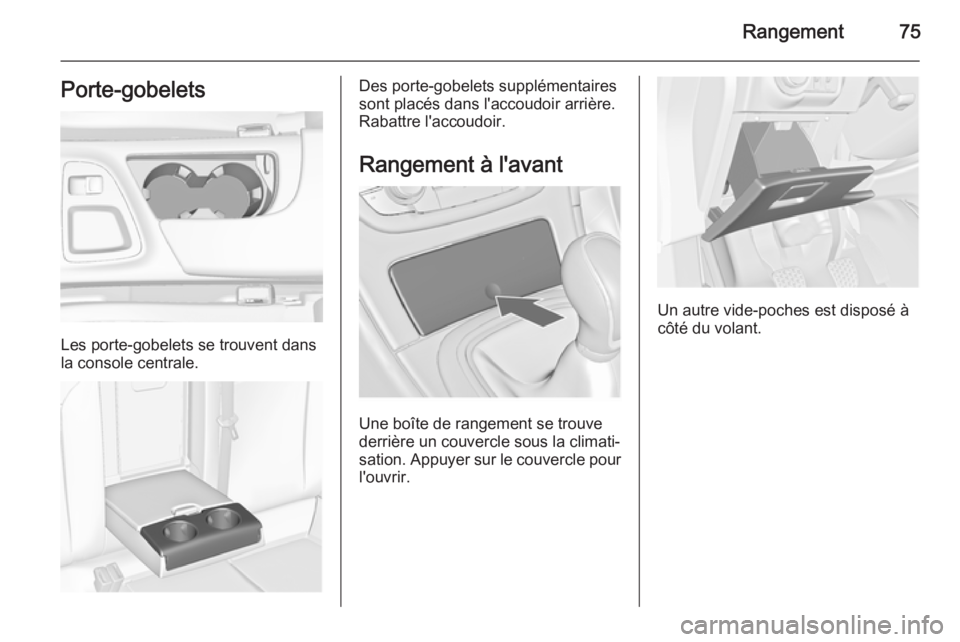

Rangement75Porte-gobelets
Les porte-gobelets se trouvent dans
la console centrale.
Des porte-gobelets supplémentaires
sont placés dans l'accoudoir arrière.
Rabattre l'accoudoir.
Rangement à l'avant
Une boîte de rangement se trouve
derrière un couvercle sous la climati‐
sation. Appuyer sur le couvercle pour l'ouvrir.
Un autre vide-poches est disposé à
côté du volant.

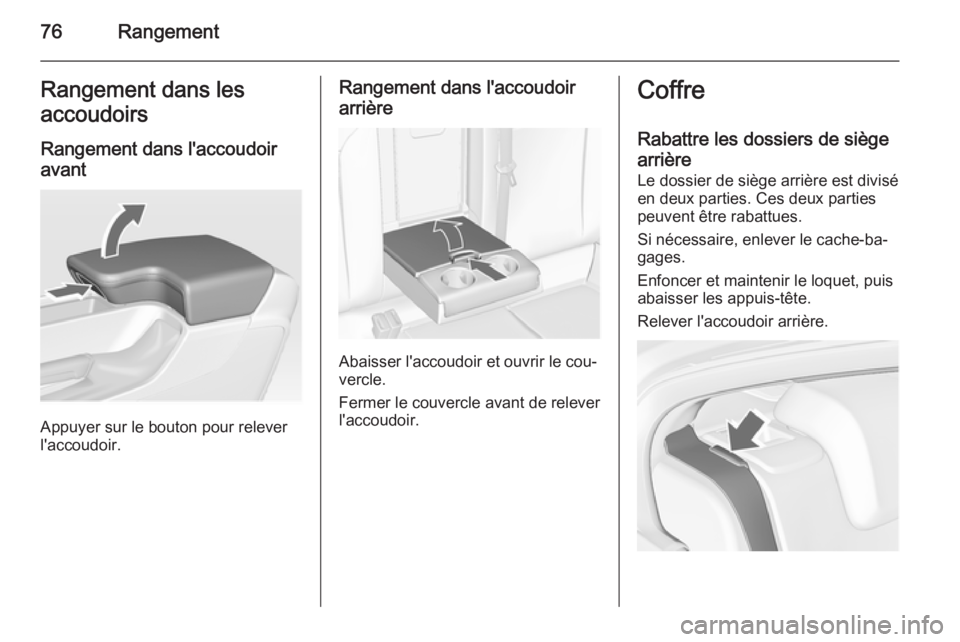

76RangementRangement dans les
accoudoirs
Rangement dans l'accoudoir avant
Appuyer sur le bouton pour relever
l'accoudoir.
Rangement dans l'accoudoir
arrière
Abaisser l'accoudoir et ouvrir le cou‐
vercle.
Fermer le couvercle avant de relever
l'accoudoir.
Coffre
Rabattre les dossiers de siège
arrière Le dossier de siège arrière est divisé
en deux parties. Ces deux parties
peuvent être rabattues.
Si nécessaire, enlever le cache-ba‐
gages.
Enfoncer et maintenir le loquet, puis
abaisser les appuis-tête.
Relever l'accoudoir arrière.

Rangement77
Placer les ceintures de sécurité des
sièges extérieurs dans les guides de
ceinture.
Tirer la manette de déverrouillage
d'un côté, ou des deux, et rabattre les dossiers sur l'assise.
Pour relever les dossiers, les soule‐
ver et les guider jusqu'en position ver‐
ticale jusqu'à ce qu'ils se verrouillent
de manière audible.
S'assurer que les ceintures de sécu‐
rité des sièges extérieurs sont pla‐
cées dans les guides de ceinture cor‐
respondants.
Les dossiers arrière ne sont verrouil‐
lés que si les deux repères rouges si‐
tués sur le côté près de la poignée de déverrouillage ne sont pas visibles.
9 Attention
Ne jamais conduire la voiture si les
dossiers ne sont pas correctement verrouillés en position, Car cela
accroît le risque de blessure ou de
dégât au chargement ou au
véhicule, en cas de freinage ap‐
puyé ou de collision.
La ceinture de sécurité du siège cen‐
tral peut être bloquée quand le dos‐
sier est relevé trop rapidement. Pour débloquer l'enrouleur, rentrer la cein‐
ture de sécurité ou la sortir d'environ
20 mm et relâcher.
Ouverture du passage dans ledossier arrière central
Abaisser l'accoudoir arrière.

78Rangement
Tirer la poignée et ouvrir la trappe.
Idéal pour le chargement d'objets
longs et étroits.
S'assurer de l'encliquetage de la
trappe après l'avoir relevée.La trappe fermée peut être fixée de‐
puis l'intérieur du coffre. Tourner le
bouton rotatif de 90° :
bouton rotatif
horizontal=trappe fixée de‐
puis l'habitaclebouton rotatif
vertical=trappe non
verrouillée
Espaces de rangement dans le
coffre
Selon l'équipement, des comparti‐
ments de rangement sont disposés
sous le recouvrement de coffre.
Cache-bagages
Ne pas poser d'objets sur le cache-
bagages.
Berline 5 portesDépose
Décrocher les sangles de retenue du
hayon.
