OPEL INSIGNIA 2015.5 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2015.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2015.5Pages: 345, veľkosť PDF: 9.18 MB
Page 251 of 345

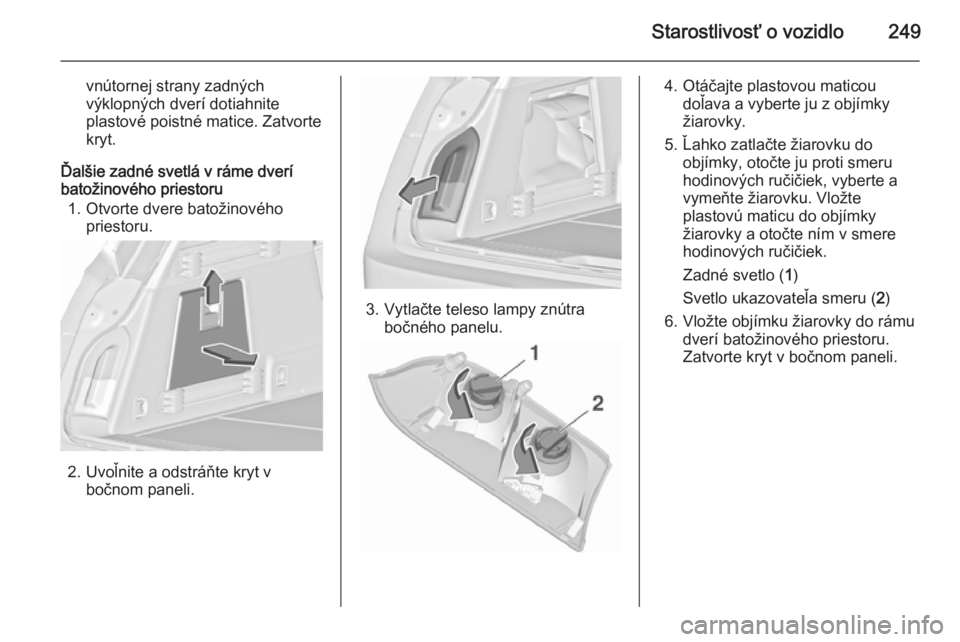

Starostlivosť o vozidlo249
vnútornej strany zadných
výklopných dverí dotiahnite
plastové poistné matice. Zatvorte
kryt.
Ďalšie zadné svetlá v ráme dverí batožinového priestoru
1. Otvorte dvere batožinového priestoru.
2. Uvoľnite a odstráňte kryt vbočnom paneli.
3. Vytlačte teleso lampy znútra bočného panelu.
4. Otáčajte plastovou maticoudoľava a vyberte ju z objímky
žiarovky.
5. Ľahko zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku. Vložte
plastovú maticu do objímky
žiarovky a otočte ním v smere
hodinových ručičiek.
Zadné svetlo ( 1)
Svetlo ukazovateľa smeru ( 2)
6. Vložte objímku žiarovky do rámu dverí batožinového priestoru.
Zatvorte kryt v bočnom paneli.
Page 252 of 345

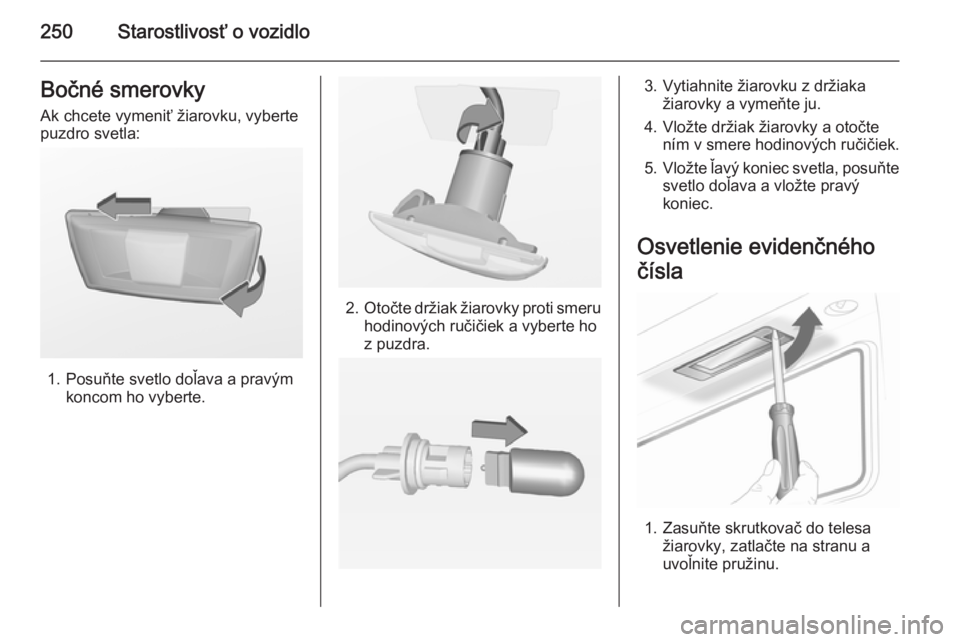

250Starostlivosť o vozidloBočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do telesa žiarovky, zatlačte na stranu a
uvoľnite pružinu.

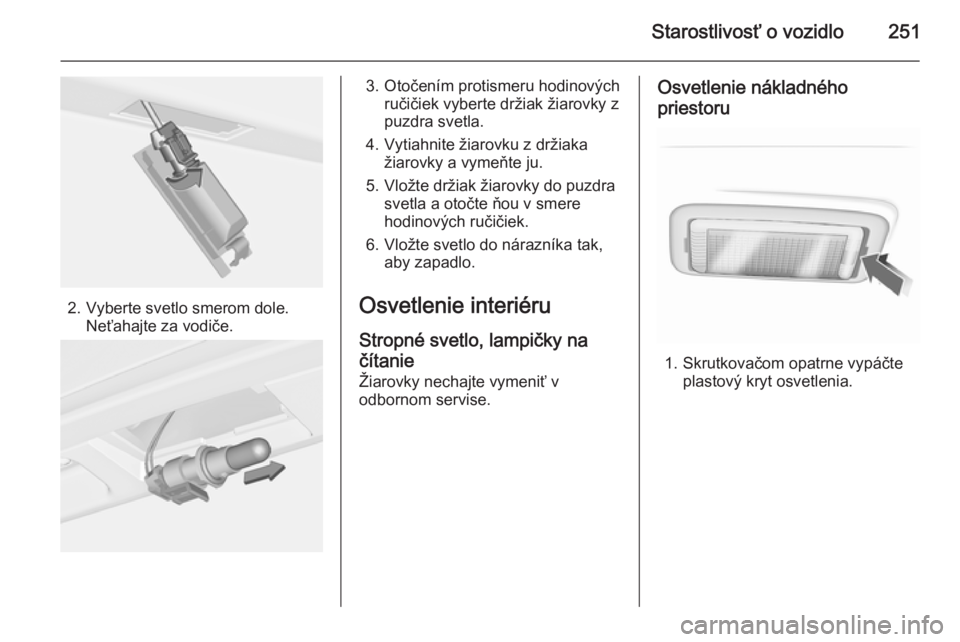

Page 253 of 345
Starostlivosť o vozidlo251
2. Vyberte svetlo smerom dole.Neťahajte za vodiče.
3. Otočením protismeru hodinovýchručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.Osvetlenie nákladného
priestoru
1. Skrutkovačom opatrne vypáčte plastový kryt osvetlenia.
Page 254 of 345

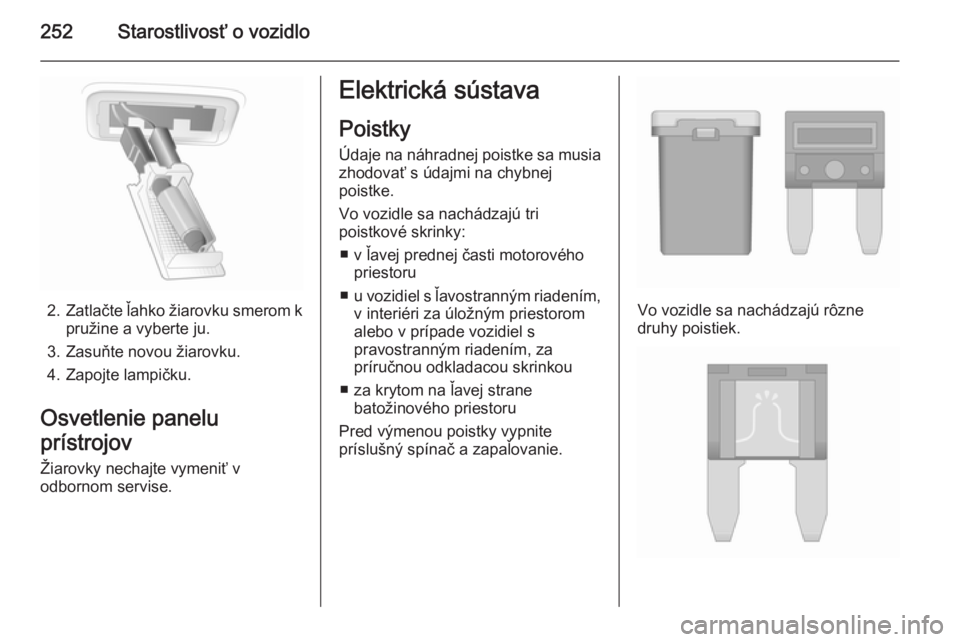

252Starostlivosť o vozidlo
2.Zatlačte ľahko žiarovku smerom k
pružine a vyberte ju.
3. Zasuňte novou žiarovku.
4. Zapojte lampičku.
Osvetlenie panelu
prístrojov Žiarovky nechajte vymeniť v
odbornom servise.
Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru
■ u vozidiel s ľavostranným riadením,
v interiéri za úložným priestorom
alebo v prípade vozidiel s
pravostranným riadením, za
príručnou odkladacou skrinkou
■ za krytom na ľavej strane batožinového priestoru
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
Page 255 of 345

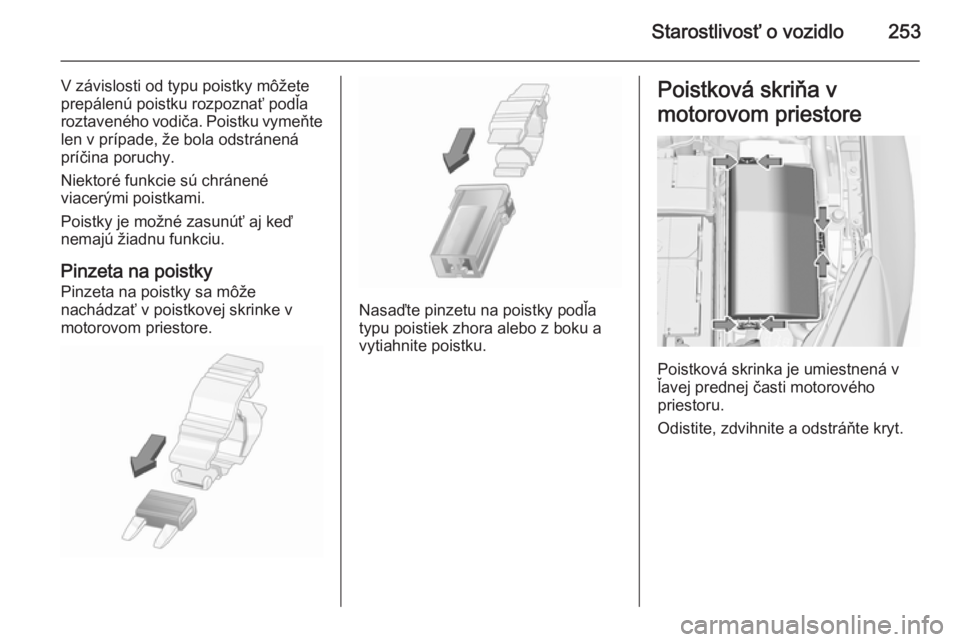

Starostlivosť o vozidlo253
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odistite, zdvihnite a odstráňte kryt.
Page 256 of 345

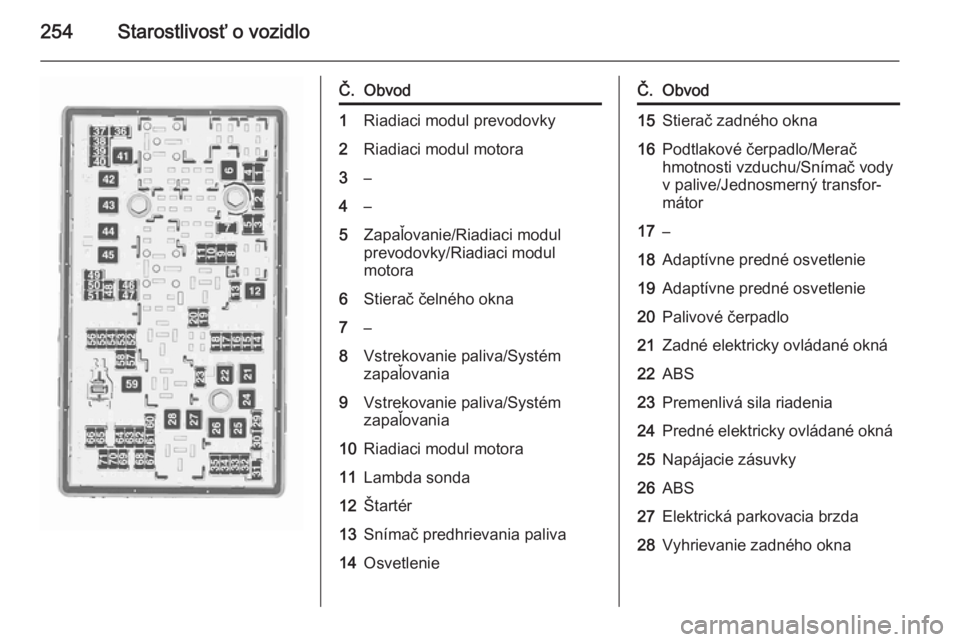

254Starostlivosť o vozidlo
Č.Obvod1Riadiaci modul prevodovky2Riadiaci modul motora3–4–5Zapaľovanie/Riadiaci modul
prevodovky/Riadiaci modul
motora6Stierač čelného okna7–8Vstrekovanie paliva/Systém
zapaľovania9Vstrekovanie paliva/Systém
zapaľovania10Riadiaci modul motora11Lambda sonda12Štartér13Snímač predhrievania paliva14OsvetlenieČ.Obvod15Stierač zadného okna16Podtlakové čerpadlo/Merač
hmotnosti vzduchu/Snímač vody
v palive/Jednosmerný transfor‐
mátor17–18Adaptívne predné osvetlenie19Adaptívne predné osvetlenie20Palivové čerpadlo21Zadné elektricky ovládané okná22ABS23Premenlivá sila riadenia24Predné elektricky ovládané okná25Napájacie zásuvky26ABS27Elektrická parkovacia brzda28Vyhrievanie zadného okna
Page 257 of 345

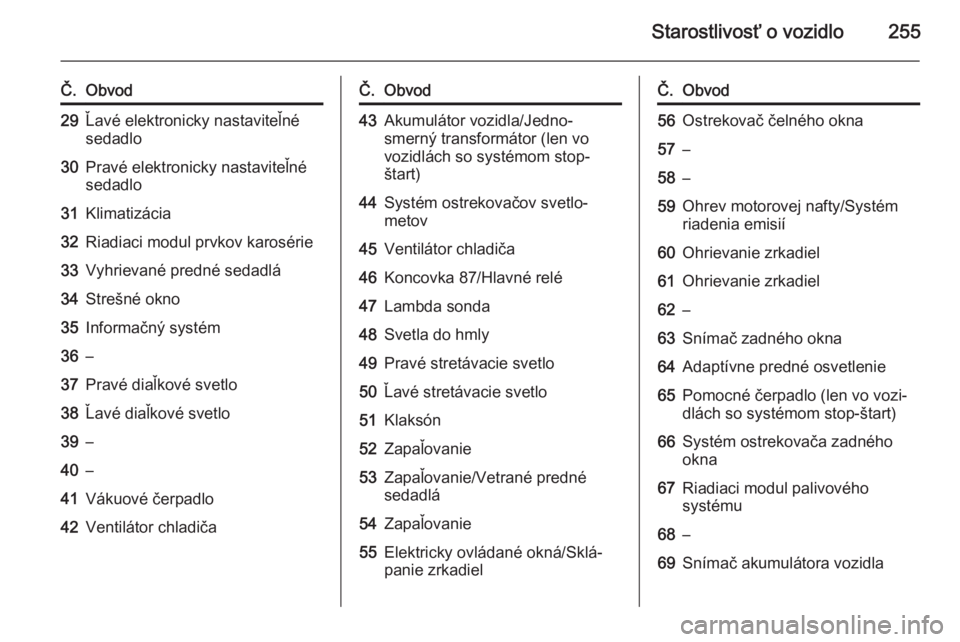

Starostlivosť o vozidlo255
Č.Obvod29Ľavé elektronicky nastaviteľné
sedadlo30Pravé elektronicky nastaviteľné
sedadlo31Klimatizácia32Riadiaci modul prvkov karosérie33Vyhrievané predné sedadlá34Strešné okno35Informačný systém36–37Pravé diaľkové svetlo38Ľavé diaľkové svetlo39–40–41Vákuové čerpadlo42Ventilátor chladičaČ.Obvod43Akumulátor vozidla/Jedno‐
smerný transformátor (len vo
vozidlách so systémom stop-
štart)44Systém ostrekovačov svetlo‐
metov45Ventilátor chladiča46Koncovka 87/Hlavné relé47Lambda sonda48Svetla do hmly49Pravé stretávacie svetlo50Ľavé stretávacie svetlo51Klaksón52Zapaľovanie53Zapaľovanie/Vetrané predné
sedadlá54Zapaľovanie55Elektricky ovládané okná/Sklá‐
panie zrkadielČ.Obvod56Ostrekovač čelného okna57–58–59Ohrev motorovej nafty/Systém
riadenia emisií60Ohrievanie zrkadiel61Ohrievanie zrkadiel62–63Snímač zadného okna64Adaptívne predné osvetlenie65Pomocné čerpadlo (len vo vozi‐
dlách so systémom stop-štart)66Systém ostrekovača zadného
okna67Riadiaci modul palivového
systému68–69Snímač akumulátora vozidla
Page 258 of 345

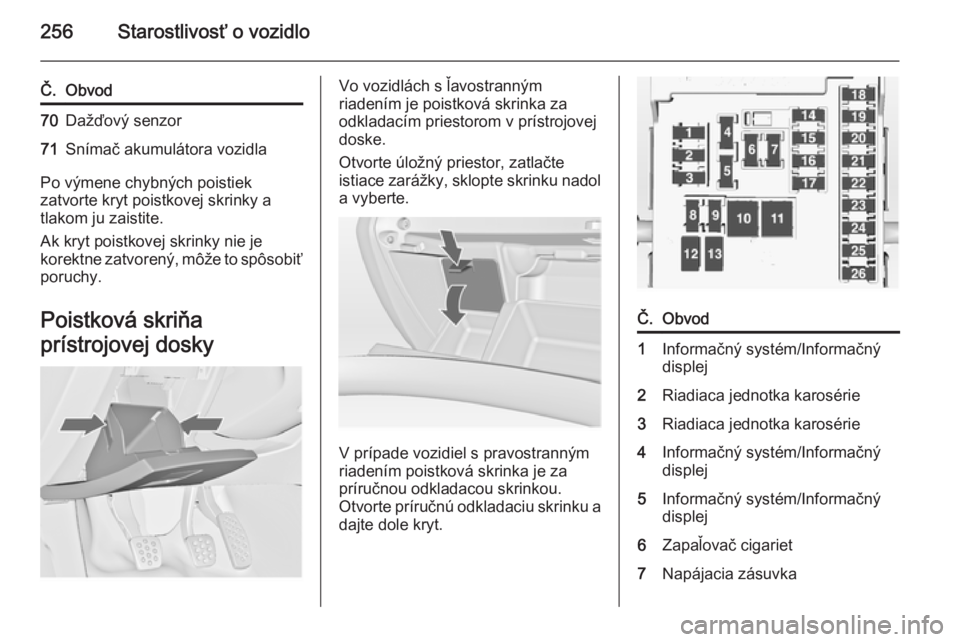

256Starostlivosť o vozidlo
Č.Obvod70Dažďový senzor71Snímač akumulátora vozidla
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchy.
Poistková skriňa
prístrojovej dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte úložný priestor, zatlačte
istiace zarážky, sklopte skrinku nadol a vyberte.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú odkladaciu skrinku a dajte dole kryt.
Č.Obvod1Informačný systém/Informačný
displej2Riadiaca jednotka karosérie3Riadiaca jednotka karosérie4Informačný systém/Informačný
displej5Informačný systém/Informačný
displej6Zapaľovač cigariet7Napájacia zásuvka
Page 259 of 345

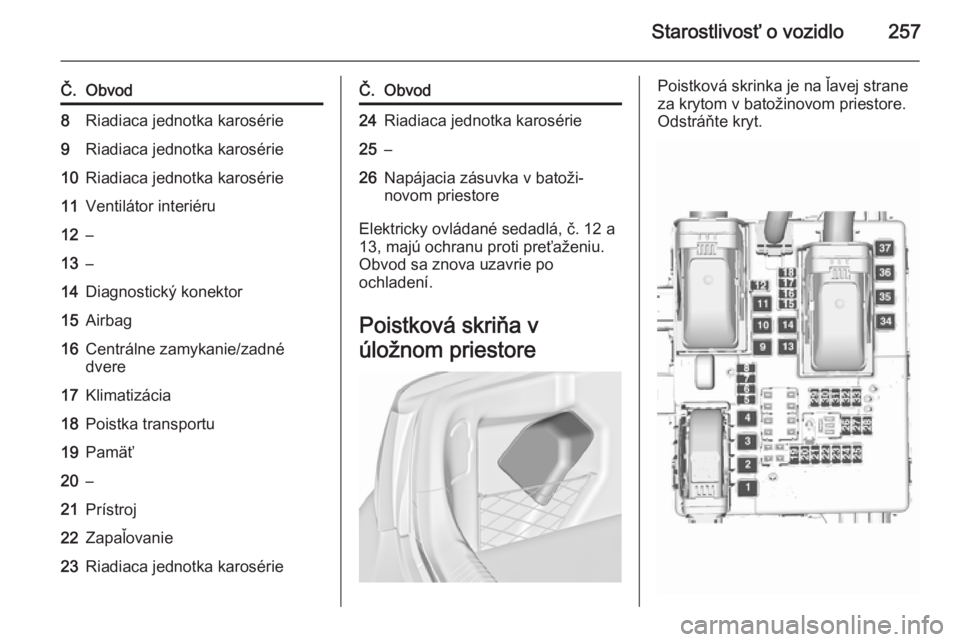

Starostlivosť o vozidlo257
Č.Obvod8Riadiaca jednotka karosérie9Riadiaca jednotka karosérie10Riadiaca jednotka karosérie11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Centrálne zamykanie/zadné
dvere17Klimatizácia18Poistka transportu19Pamäť20–21Prístroj22Zapaľovanie23Riadiaca jednotka karosérieČ.Obvod24Riadiaca jednotka karosérie25–26Napájacia zásuvka v batoži‐
novom priestore
Elektricky ovládané sedadlá, č. 12 a
13, majú ochranu proti preťaženiu.
Obvod sa znova uzavrie po
ochladení.
Poistková skriňa v
úložnom priestore
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.

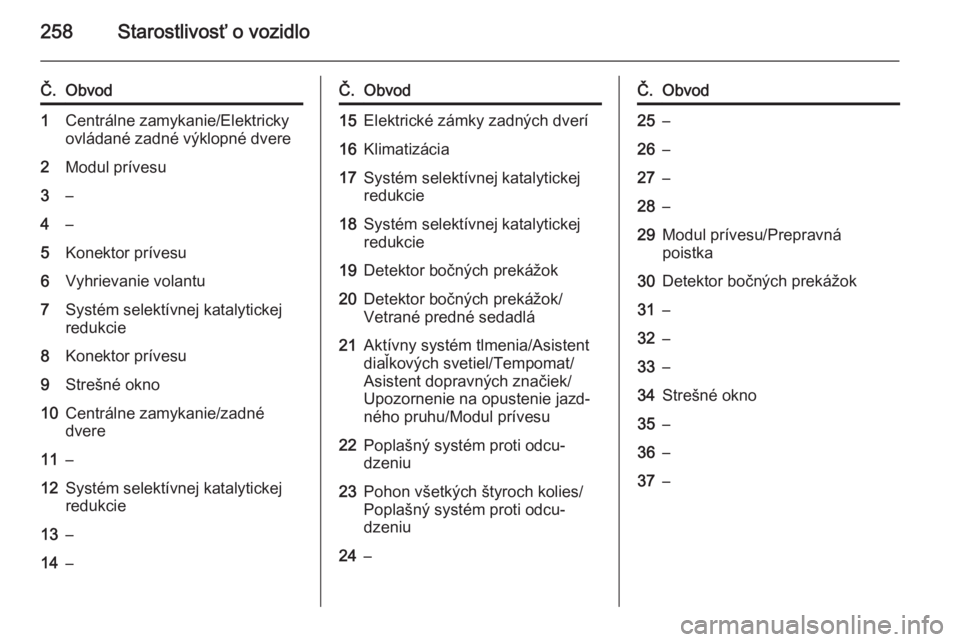

Page 260 of 345
258Starostlivosť o vozidlo
Č.Obvod1Centrálne zamykanie/Elektricky
ovládané zadné výklopné dvere2Modul prívesu3–4–5Konektor prívesu6Vyhrievanie volantu7Systém selektívnej katalytickej
redukcie8Konektor prívesu9Strešné okno10Centrálne zamykanie/zadné
dvere11–12Systém selektívnej katalytickej
redukcie13–14–Č.Obvod15Elektrické zámky zadných dverí16Klimatizácia17Systém selektívnej katalytickej
redukcie18Systém selektívnej katalytickej
redukcie19Detektor bočných prekážok20Detektor bočných prekážok/
Vetrané predné sedadlá21Aktívny systém tlmenia/Asistent
diaľkových svetiel/Tempomat/
Asistent dopravných značiek/
Upozornenie na opustenie jazd‐
ného pruhu/Modul prívesu22Poplašný systém proti odcu‐
dzeniu23Pohon všetkých štyroch kolies/
Poplašný systém proti odcu‐
dzeniu24–Č.Obvod25–26–27–28–29Modul prívesu/Prepravná
