Page 241 of 345

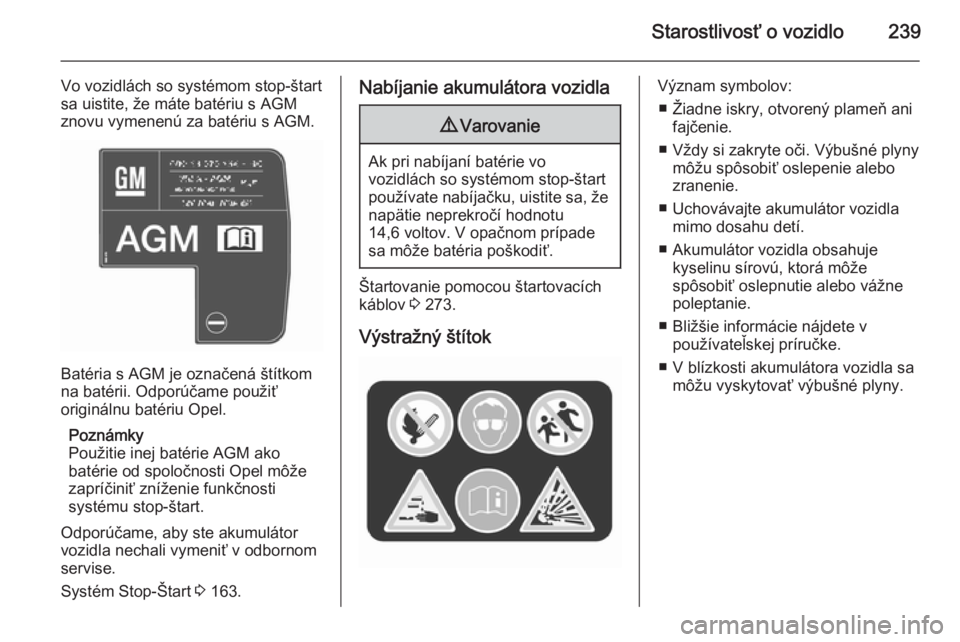

Starostlivosť o vozidlo239
Vo vozidlách so systémom stop-štart
sa uistite, že máte batériu s AGM
znovu vymenenú za batériu s AGM.
Batéria s AGM je označená štítkom
na batérii. Odporúčame použiť
originálnu batériu Opel.
Poznámky
Použitie inej batérie AGM ako
batérie od spoločnosti Opel môže
zapríčiniť zníženie funkčnosti
systému stop-štart.
Odporúčame, aby ste akumulátor
vozidla nechali vymeniť v odbornom
servise.
Systém Stop-Štart 3 163.
Nabíjanie akumulátora vozidla9 Varovanie
Ak pri nabíjaní batérie vo
vozidlách so systémom stop-štart
používate nabíjačku, uistite sa, že napätie neprekročí hodnotu
14,6 voltov. V opačnom prípade
sa môže batéria poškodiť.
Štartovanie pomocou štartovacích
káblov 3 273.
Výstražný štítok
Význam symbolov: ■ Žiadne iskry, otvorený plameň ani fajčenie.
■ Vždy si zakryte oči. Výbušné plyny môžu spôsobiť oslepenie alebo
zranenie.
■ Uchovávajte akumulátor vozidla mimo dosahu detí.
■ Akumulátor vozidla obsahuje kyselinu sírovú, ktorá môže
spôsobiť oslepnutie alebo vážne
poleptanie.
■ Bližšie informácie nájdete v používateľskej príručke.
■ V blízkosti akumulátora vozidla sa môžu vyskytovať výbušné plyny.
Page 242 of 345

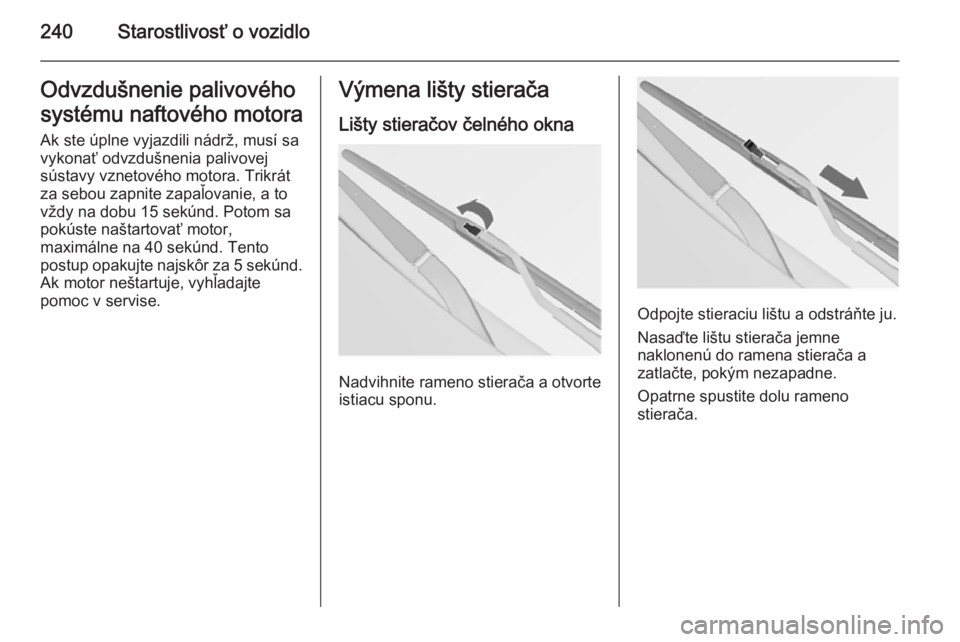

240Starostlivosť o vozidloOdvzdušnenie palivového
systému naftového motora
Ak ste úplne vyjazdili nádrž, musí sa
vykonať odvzdušnenia palivovej
sústavy vznetového motora. Trikrát
za sebou zapnite zapaľovanie, a to
vždy na dobu 15 sekúnd. Potom sa
pokúste naštartovať motor,
maximálne na 40 sekúnd. Tento
postup opakujte najskôr za 5 sekúnd .
Ak motor neštartuje, vyhľadajte
pomoc v servise.Výmena lišty stierača
Lišty stieračov čelného okna
Nadvihnite rameno stierača a otvorte
istiacu sponu.
Odpojte stieraciu lištu a odstráňte ju.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Page 243 of 345

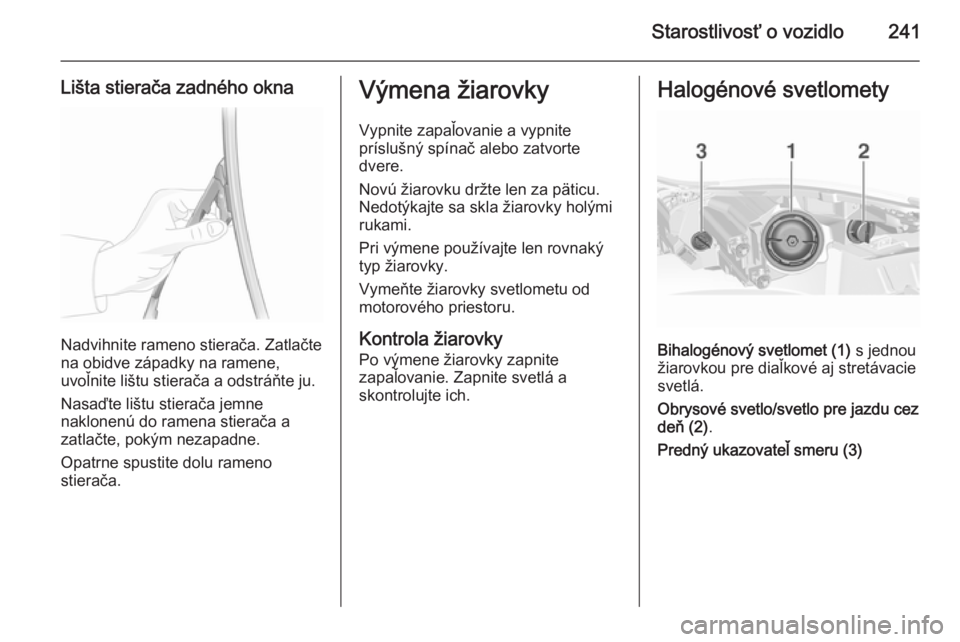

Starostlivosť o vozidlo241
Lišta stierača zadného okna
Nadvihnite rameno stierača. Zatlačte
na obidve západky na ramene,
uvoľnite lištu stierača a odstráňte ju.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používajte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Kontrola žiarovky Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.Halogénové svetlomety
Bihalogénový svetlomet (1) s jednou
žiarovkou pre diaľkové aj stretávacie
svetlá.
Obrysové svetlo/svetlo pre jazdu cez
deň (2) .
Predný ukazovateľ smeru (3)
Page 244 of 345

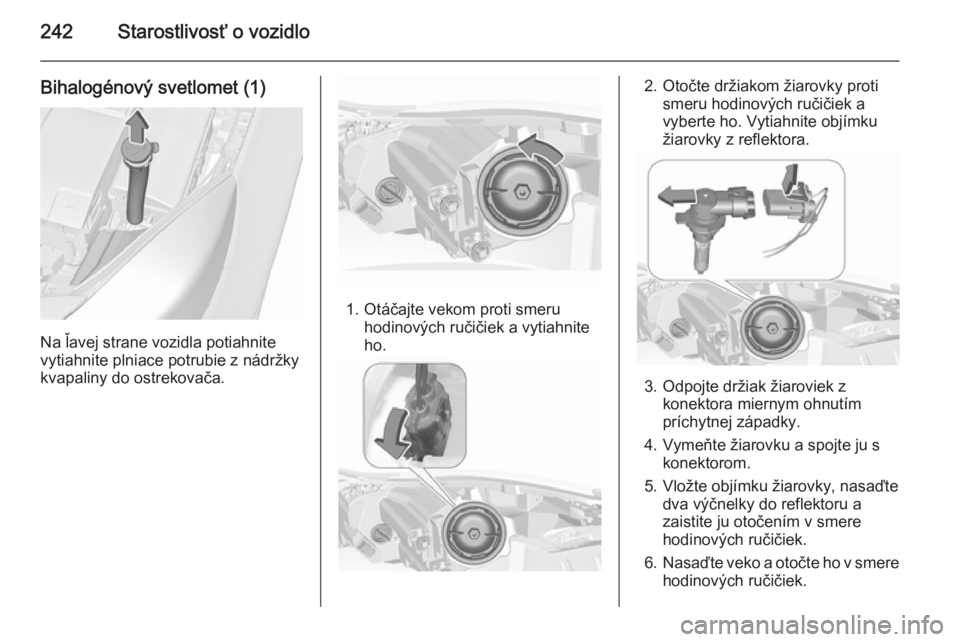

242Starostlivosť o vozidlo
Bihalogénový svetlomet (1)
Na ľavej strane vozidla potiahnite
vytiahnite plniace potrubie z nádržky
kvapaliny do ostrekovača.
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte držiak žiaroviek z konektora miernym ohnutím
príchytnej západky.
4. Vymeňte žiarovku a spojte ju s konektorom.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Page 245 of 345

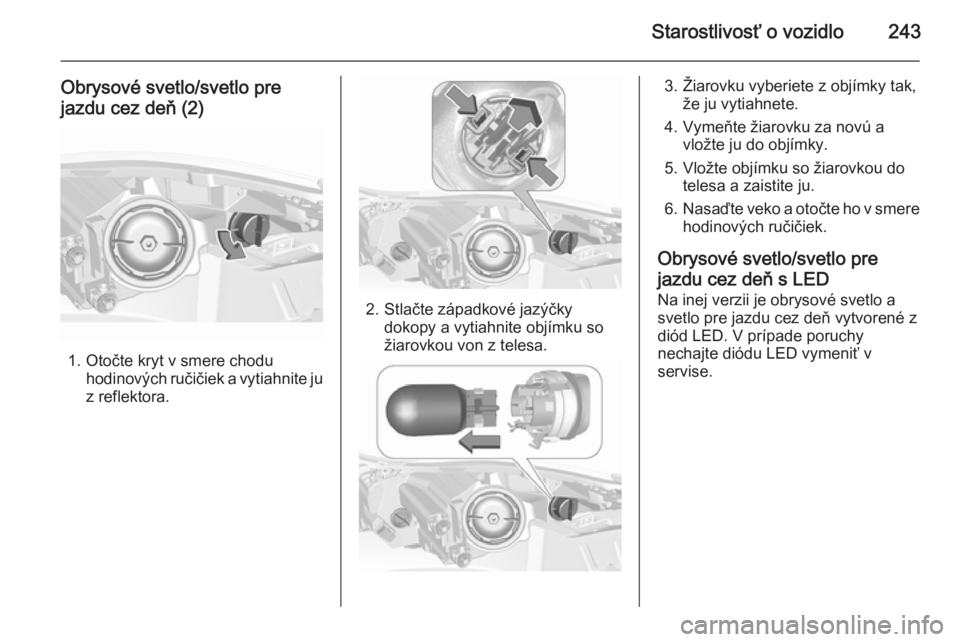

Starostlivosť o vozidlo243
Obrysové svetlo/svetlo pre
jazdu cez deň (2)
1. Otočte kryt v smere chodu hodinových ručičiek a vytiahnite ju
z reflektora.
2. Stlačte západkové jazýčky dokopy a vytiahnite objímku so
žiarovkou von z telesa.
3. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
4. Vymeňte žiarovku za novú a vložte ju do objímky.
5. Vložte objímku so žiarovkou do telesa a zaistite ju.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre
jazdu cez deň s LED
Na inej verzii je obrysové svetlo a svetlo pre jazdu cez deň vytvorené z
diód LED. V prípade poruchy
nechajte diódu LED vymeniť v
servise.
Page 246 of 345

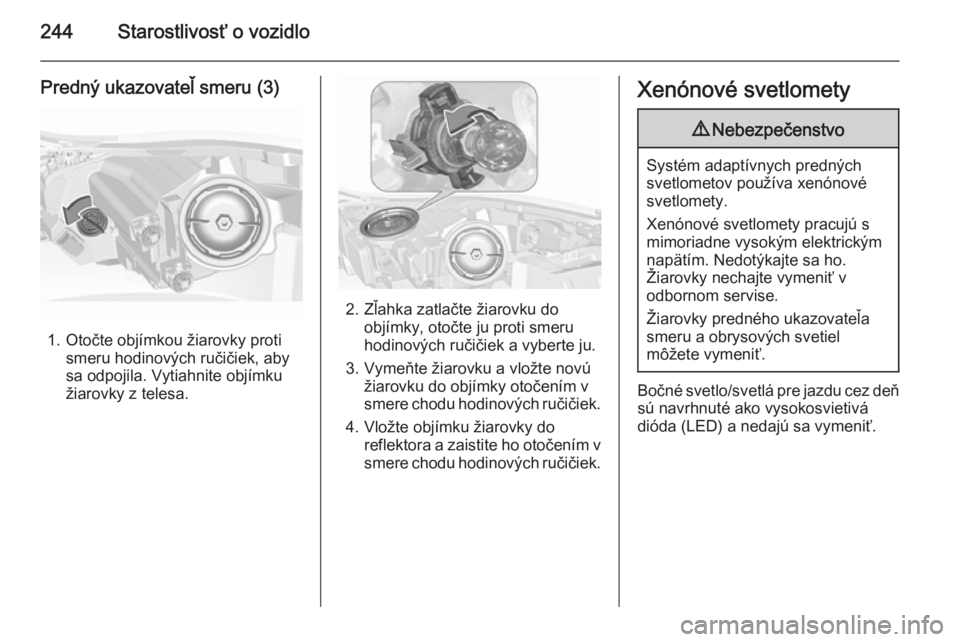

244Starostlivosť o vozidlo
Predný ukazovateľ smeru (3)
1. Otočte objímkou žiarovky protismeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z telesa.
2. Zľahka zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek a vyberte ju.
3. Vymeňte žiarovku a vložte novú žiarovku do objímky otočením v
smere chodu hodinových ručičiek.
4. Vložte objímku žiarovky do reflektora a zaistite ho otočením v
smere chodu hodinových ručičiek.
Xenónové svetlomety9 Nebezpečenstvo
Systém adaptívnych predných
svetlometov používa xenónové svetlomety.
Xenónové svetlomety pracujú s
mimoriadne vysokým elektrickým
napätím. Nedotýkajte sa ho.
Žiarovky nechajte vymeniť v
odbornom servise.
Žiarovky predného ukazovateľa
smeru a obrysových svetiel
môžete vymeniť.
Bočné svetlo/svetlá pre jazdu cez deň sú navrhnuté ako vysokosvietivá
dióda (LED) a nedajú sa vymeniť.
Page 247 of 345

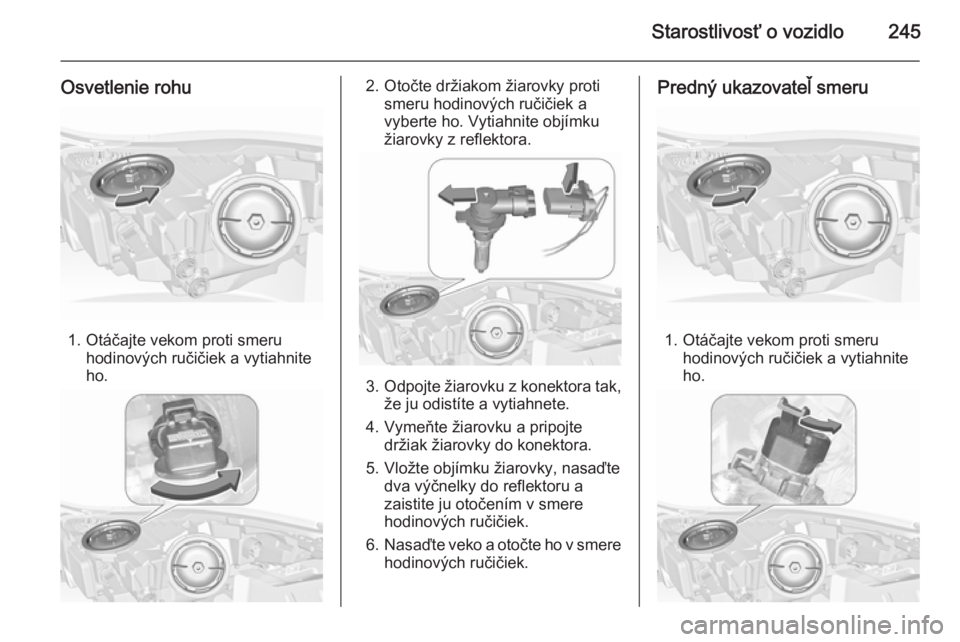

Starostlivosť o vozidlo245
Osvetlenie rohu
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku z konektora tak,
že ju odistíte a vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predný ukazovateľ smeru
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
Page 248 of 345

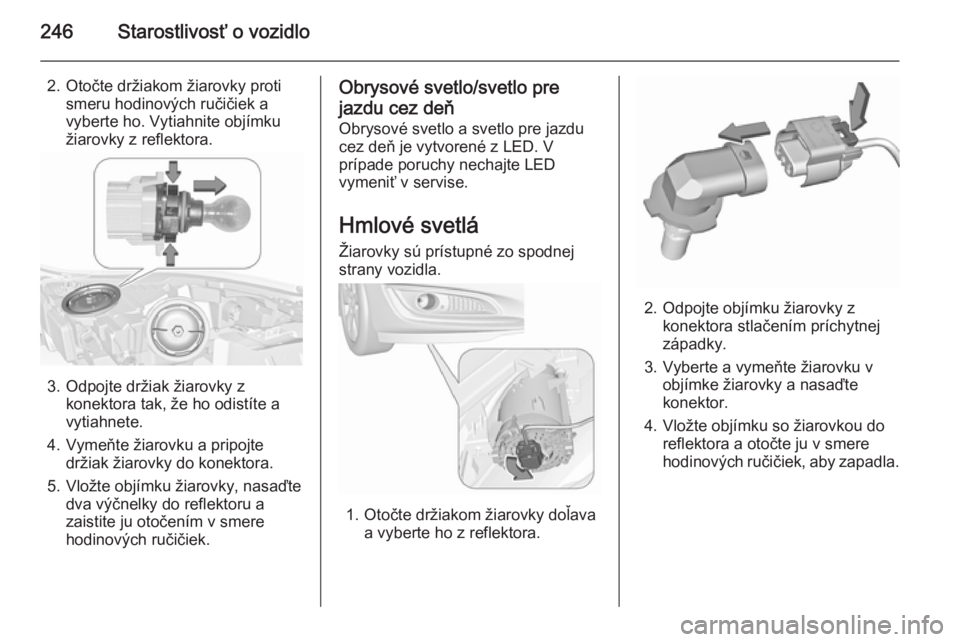

246Starostlivosť o vozidlo
2. Otočte držiakom žiarovky protismeru hodinových ručičiek a
vyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte držiak žiarovky z konektora tak, že ho odistíte a
vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
Obrysové svetlo/svetlo pre
jazdu cez deň Obrysové svetlo a svetlo pre jazdu
cez deň je vytvorené z LED. V
prípade poruchy nechajte LED
vymeniť v servise.
Hmlové svetlá
Žiarovky sú prístupné zo spodnej
strany vozidla.
1. Otočte držiakom žiarovky doľava a vyberte ho z reflektora.
2. Odpojte objímku žiarovky zkonektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do reflektora a otočte ju v smere
hodinových ručičiek, aby zapadla.
Page 249 of 345

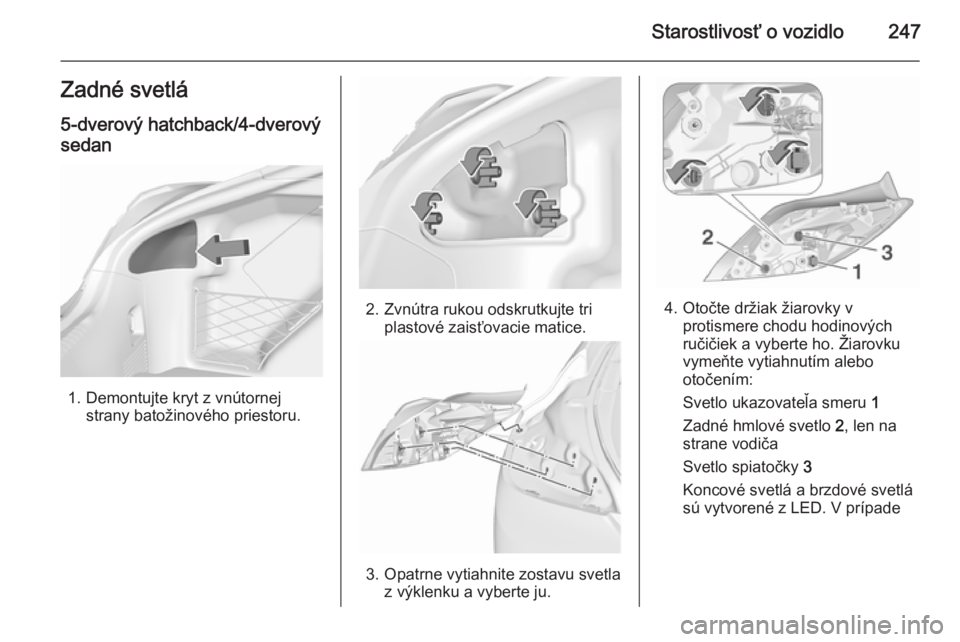

Starostlivosť o vozidlo247Zadné svetlá5-dverový hatchback/4-dverový
sedan
1. Demontujte kryt z vnútornej strany batožinového priestoru.
2. Zvnútra rukou odskrutkujte triplastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho. Žiarovku
vymeňte vytiahnutím alebo
otočením:
Svetlo ukazovateľa smeru 1
Zadné hmlové svetlo 2, len na
strane vodiča
Svetlo spiatočky 3
Koncové svetlá a brzdové svetlá sú vytvorené z LED. V prípade
Page 250 of 345

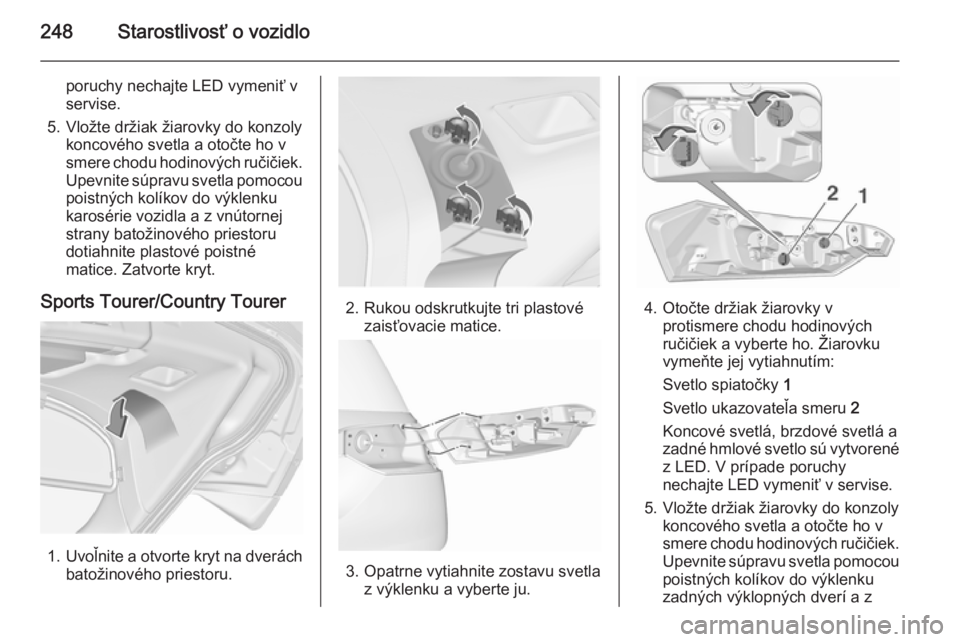

248Starostlivosť o vozidlo
poruchy nechajte LED vymeniť v
servise.
5. Vložte držiak žiarovky do konzoly koncového svetla a otočte ho v
smere chodu hodinových ručičiek. Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice. Zatvorte kryt.
Sports Tourer/Country Tourer
1. Uvoľnite a otvorte kryt na dverách
batožinového priestoru.
2. Rukou odskrutkujte tri plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Otočte držiak žiarovky v protismere chodu hodinových
ručičiek a vyberte ho. Žiarovku
vymeňte jej vytiahnutím:
Svetlo spiatočky 1
Svetlo ukazovateľa smeru 2
Koncové svetlá, brzdové svetlá a
zadné hmlové svetlo sú vytvorené
z LED. V prípade poruchy
nechajte LED vymeniť v servise.
5. Vložte držiak žiarovky do konzoly koncového svetla a otočte ho v
smere chodu hodinových ručičiek. Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
zadných výklopných dverí a z
