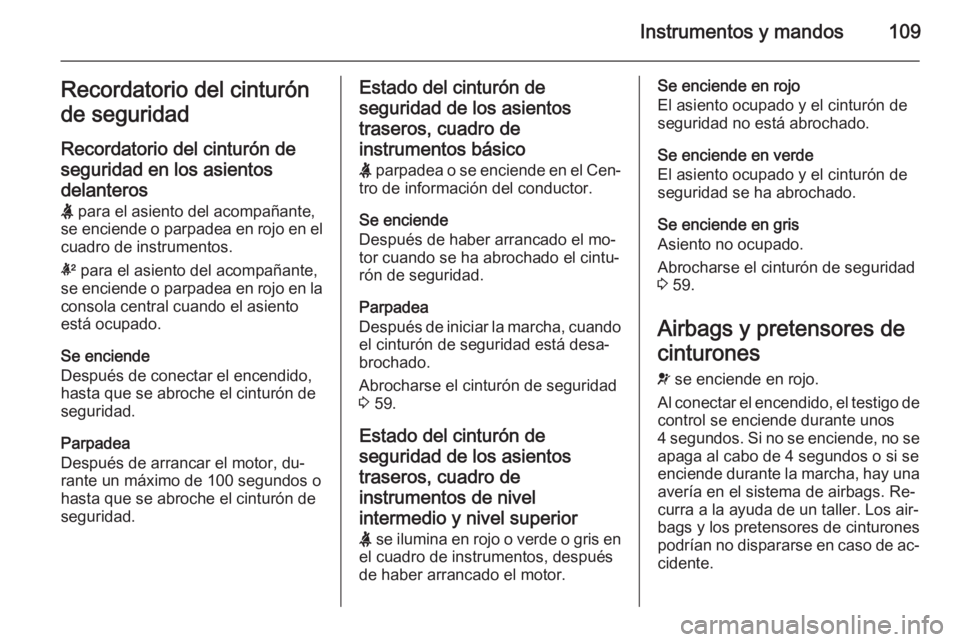

Instrumentos y mandos109Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos delanteros X para el asiento del acompañante,
se enciende o parpadea en rojo en el cuadro de instrumentos.
k para el asiento del acompañante,
se enciende o parpadea en rojo en la
consola central cuando el asiento
está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor, du‐
rante un máximo de 100 segundos o
hasta que se abroche el cinturón de
seguridad.Estado del cinturón de
seguridad de los asientos traseros, cuadro de
instrumentos básico
X parpadea o se enciende en el Cen‐
tro de información del conductor.
Se enciende
Después de haber arrancado el mo‐
tor cuando se ha abrochado el cintu‐
rón de seguridad.
Parpadea
Después de iniciar la marcha, cuando
el cinturón de seguridad está desa‐
brochado.
Abrocharse el cinturón de seguridad
3 59.
Estado del cinturón de
seguridad de los asientos traseros, cuadro de
instrumentos de nivel intermedio y nivel superior
X se ilumina en rojo o verde o gris en
el cuadro de instrumentos, después
de haber arrancado el motor.Se enciende en rojo
El asiento ocupado y el cinturón de
seguridad no está abrochado.
Se enciende en verde
El asiento ocupado y el cinturón de seguridad se ha abrochado.
Se enciende en gris
Asiento no ocupado.
Abrocharse el cinturón de seguridad
3 59.
Airbags y pretensores de
cinturones v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos. Si no se enciende, no se
apaga al cabo de 4 segundos o si se
enciende durante la marcha, hay una avería en el sistema de airbags. Re‐
curra a la ayuda de un taller. Los air‐
bags y los pretensores de cinturones
podrían no dispararse en caso de ac‐
cidente.
Page 112 of 345
110Instrumentos y mandos

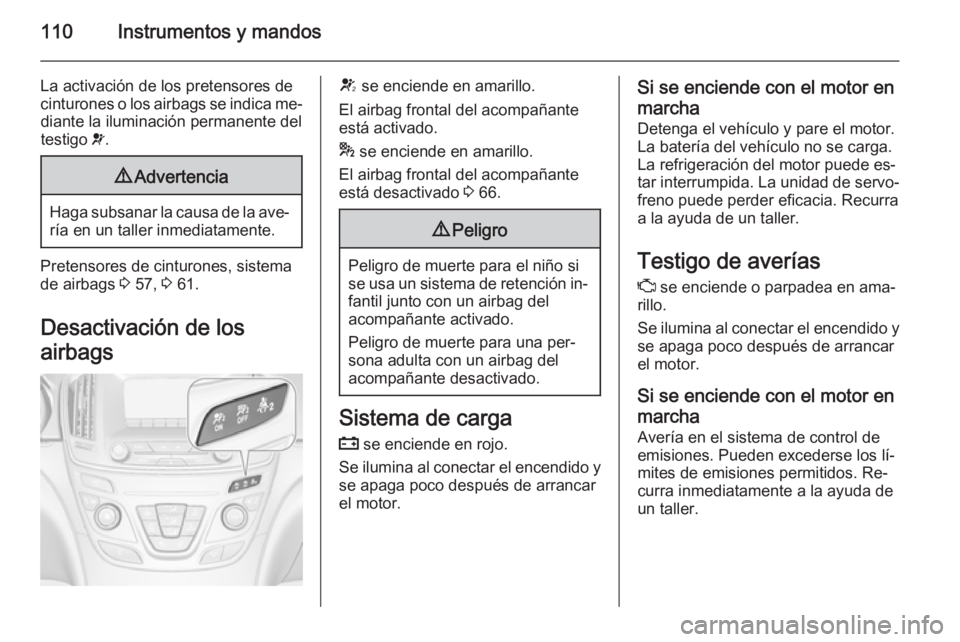

La activación de los pretensores de
cinturones o los airbags se indica me‐ diante la iluminación permanente del
testigo v.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Pretensores de cinturones, sistema de airbags 3 57, 3 61.
Desactivación de los
airbags
V se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* se enciende en amarillo.
El airbag frontal del acompañante
está desactivado 3 66.9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. La unidad de servo‐
freno puede perder eficacia. Recurra
a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.
Page 113 of 345
Instrumentos y mandos111
Si parpadea con el motor en
marcha Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Sistema de frenos y
embrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 240.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐ miento manual está accionado
3 180.
Accione el pedal
- se enciende o parpadea en ama‐
rillo.
Se enciende
Se debe pisar el pedal del freno para desbloquear el freno de estaciona‐
miento eléctrico 3 180.
Es necesario pisar el pedal de em‐
brague para arrancar el motor en modo de parada automática (Auto‐
stop). Sistema stop-start 3 168.
Parpadea
Es necesario pisar el pedal de em‐
brague para un arranque principal del
motor 3 18, 3 166.
En la pantalla de nivel intermedio y
nivel superior, el mensaje de accio‐ namiento del pedal se indica en la
pantalla de información del conductor 3 127.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.Se enciende
El freno de estacionamiento eléctrico
está accionado 3 180.
Parpadea
El freno de estacionamiento eléctrico
no está accionado o soltado por com‐ pleto. Pise el pedal del freno e intentereiniciar el sistema soltando primero
el freno de estacionamiento eléctrico
y luego aplicándolo. Si m sigue par‐
padeando, no conduzca y recurra a la
ayuda de un taller.
Avería del freno de
estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 180.
Page 114 of 345
112Instrumentos y mandos

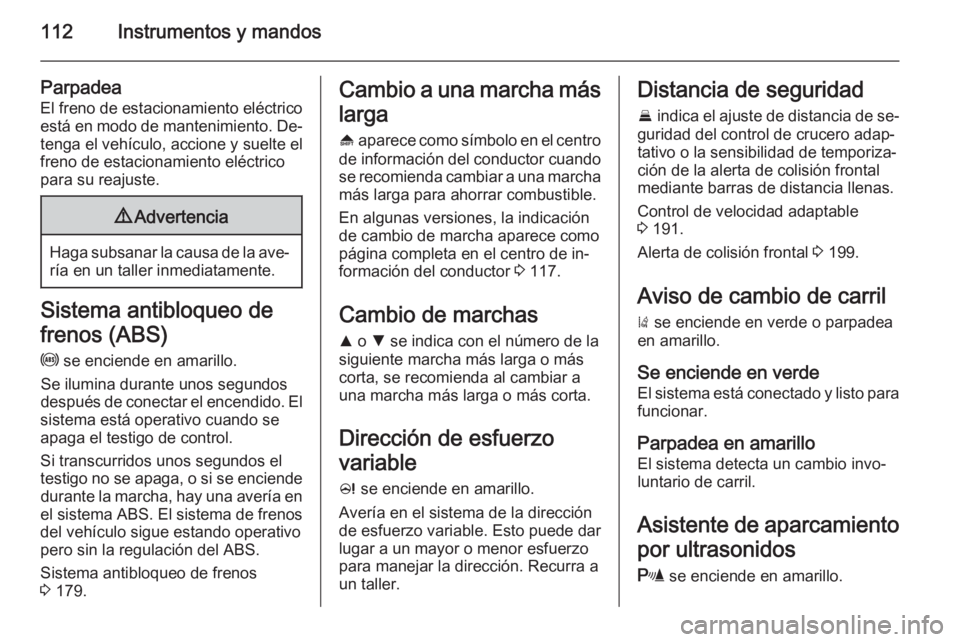

Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐ tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico para su reajuste.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 179.
Cambio a una marcha más
larga
[ aparece como símbolo en el centro
de información del conductor cuando
se recomienda cambiar a una marcha más larga para ahorrar combustible.
En algunas versiones, la indicación
de cambio de marcha aparece como
página completa en el centro de in‐
formación del conductor 3 117.
Cambio de marchas
R o S se indica con el número de la
siguiente marcha más larga o más
corta, se recomienda al cambiar a
una marcha más larga o más corta.
Dirección de esfuerzo
variable c se enciende en amarillo.
Avería en el sistema de la dirección
de esfuerzo variable. Esto puede dar
lugar a un mayor o menor esfuerzo
para manejar la dirección. Recurra a
un taller.Distancia de seguridad
E indica el ajuste de distancia de se‐
guridad del control de crucero adap‐
tativo o la sensibilidad de temporiza‐ ción de la alerta de colisión frontal
mediante barras de distancia llenas.
Control de velocidad adaptable
3 191.
Alerta de colisión frontal 3 199.
Aviso de cambio de carril
) se enciende en verde o parpadea
en amarillo.
Se enciende en verde
El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Asistente de aparcamiento por ultrasonidos
r se enciende en amarillo.
Page 115 of 345
Instrumentos y mandos113
Avería en el sistema
o
Avería porque los sensores están su‐ cios o cubiertos de nieve o hielo
o
Interferencias causadas por fuentes
externas de ultrasonidos. Una vez eli‐
minada la fuente de las interferen‐
cias, el sistema funcionará con nor‐
malidad.
Haga subsanar la causa de la avería del sistema en un taller.
Asistente de aparcamiento por ultra‐
sonidos 3 205.
Control electrónico de
estabilidad desactivado n se enciende en amarillo.
El sistema está desactivado.Control electrónico de
estabilidad y sistema de
control de tracción b se enciende o parpadea en amari‐
llo.
Se enciende Hay una avería en el sistema. Sepuede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del es‐
tado de la calzada.
Haga subsanar la causa de la avería
en un taller.
Parpadea Intervención activa del sistema.
Puede reducirse la potencia del mo‐ tor y el vehículo puede frenarse un
poco automáticamente.
Control electrónico de estabilidad
3 183 , Sistema de control de tracción
3 182.Sistema de control de
tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Precalentamiento ! se enciende en amarillo.
El precalentamiento está activado.
Se activa sólo si la temperatura exte‐
rior es baja.
Filtro de partículas diésel
% se enciende o parpadea en ama‐
rillo.
El filtro de partículas diésel debe lim‐
piarse.
Siga conduciendo hasta que % se
apague. Procure que el régimen del
motor no baje de las 2000 rpm.
Se enciende El filtro de partículas diésel está lleno.
Inicie el proceso de limpieza cuanto
antes.
Page 116 of 345
114Instrumentos y mandos
Parpadea
Se ha alcanzado la capacidad má‐
xima del filtro. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Filtro de partículas diésel 3 171, sis‐
tema de parada-arranque 3 168.
Sistema de control de
presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control per‐
manece encendido. Recurra a un ta‐
ller.Presión de aceite del
motor
I se enciende en rojo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante. Durante una parada au‐
tomática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el ve‐ hículo no se encuentre detenido.
De lo contrario, el bloqueo del vo‐
lante podría accionarse por sor‐presa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 236.
Nivel de combustible bajo
i o Y se enciende o parpadea en
amarillo.
Se enciende
El nivel del depósito de combustible
es demasiado bajo.
Page 117 of 345
Instrumentos y mandos115
ParpadeaCombustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el de‐
pósito.
Catalizador 3 172.
Purga del sistema de combustible
diésel 3 243.
Inmovilizador
d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Parada automática
D se ilumina cuando el motor está en
una parada automática.
Sistema stop-start 3 168.
Luces exteriores
8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 134.Luz de carretera
C se enciende en azul.
Se enciende cuando está conectada
la luz de carretera o cuando se accio‐ nan las ráfagas 3 135.
Asistente de luz de
carretera
l se enciende en verde.
Se activa el asistente de luz de carre‐ tera, véase el sistema de faros adap‐
tativos 3 138.
Sistema de faros
adaptativos
f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea El sistema ha cambiado a luz de
cruce simétrica.El testigo de control f parpadea du‐
rante aproximadamente 4 segundos
después de conectar el encendido
como un recordatorio de faros simé‐
tricos 3 137.
Luces antiniebla > se enciende en verde.
Los faros antiniebla están conecta‐ dos 3 141.
Piloto antiniebla r se enciende en amarillo.
El piloto antiniebla está encendido
3 141.
Regulador de velocidad m se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Page 118 of 345

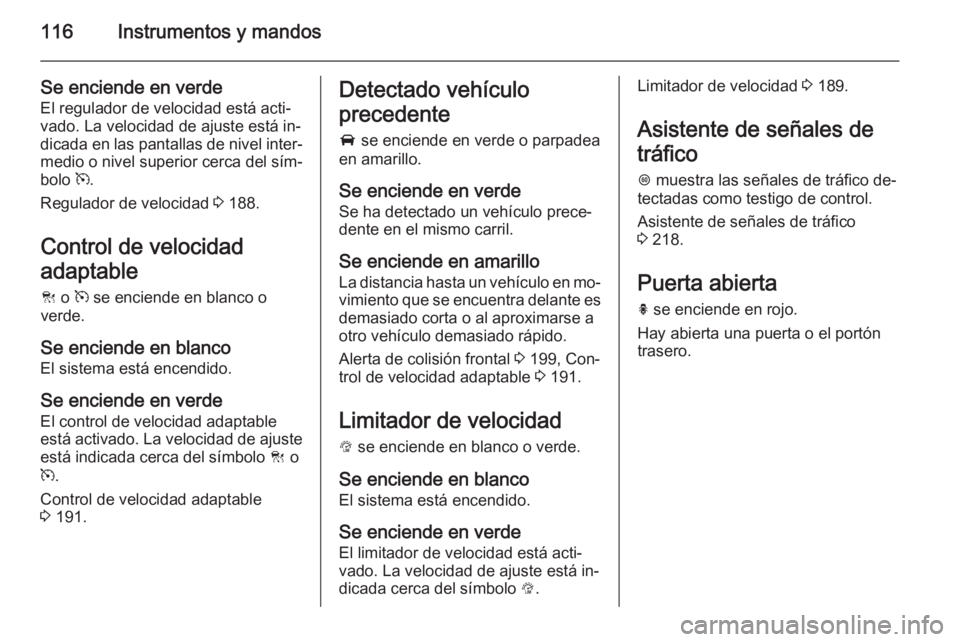

116Instrumentos y mandos
Se enciende en verdeEl regulador de velocidad está acti‐
vado. La velocidad de ajuste está in‐
dicada en las pantallas de nivel inter‐
medio o nivel superior cerca del sím‐
bolo m.
Regulador de velocidad 3 188.
Control de velocidad
adaptable C o m se enciende en blanco o
verde.
Se enciende en blanco
El sistema está encendido.
Se enciende en verde El control de velocidad adaptable
está activado. La velocidad de ajuste está indicada cerca del símbolo C o
m .
Control de velocidad adaptable
3 191.Detectado vehículo
precedente
A se enciende en verde o parpadea
en amarillo.
Se enciende en verde
Se ha detectado un vehículo prece‐
dente en el mismo carril.
Se enciende en amarillo
La distancia hasta un vehículo en mo‐ vimiento que se encuentra delante es
demasiado corta o al aproximarse a
otro vehículo demasiado rápido.
Alerta de colisión frontal 3 199, Con‐
trol de velocidad adaptable 3 191.
Limitador de velocidad L se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde El limitador de velocidad está acti‐vado. La velocidad de ajuste está in‐
dicada cerca del símbolo L.Limitador de velocidad 3 189.
Asistente de señales de
tráfico L muestra las señales de tráfico de‐
tectadas como testigo de control.
Asistente de señales de tráfico
3 218.
Puerta abierta
h se enciende en rojo.
Hay abierta una puerta o el portón
trasero.
Page 119 of 345

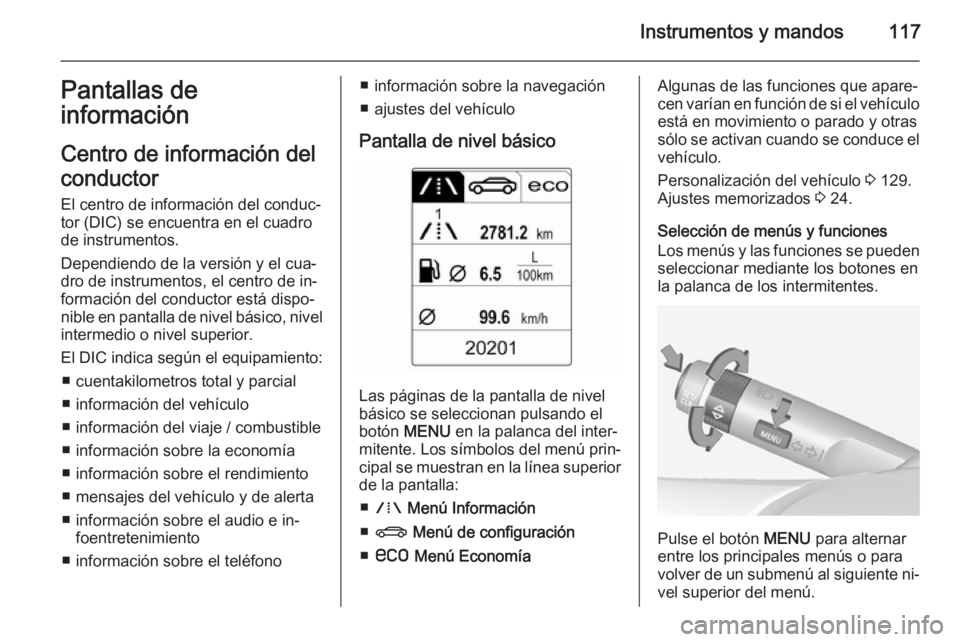

Instrumentos y mandos117Pantallas de
información
Centro de información del
conductor
El centro de información del conduc‐
tor (DIC) se encuentra en el cuadro
de instrumentos.
Dependiendo de la versión y el cua‐
dro de instrumentos, el centro de in‐
formación del conductor está dispo‐
nible en pantalla de nivel básico, nivel
intermedio o nivel superior.
El DIC indica según el equipamiento: ■ cuentakilometros total y parcial
■ información del vehículo
■ información del viaje / combustible
■ información sobre la economía
■ información sobre el rendimiento
■ mensajes del vehículo y de alerta
■ información sobre el audio e in‐ foentretenimiento
■ información sobre el teléfono■ información sobre la navegación
■ ajustes del vehículo
Pantalla de nivel básico
Las páginas de la pantalla de nivel
básico se seleccionan pulsando el
botón MENU en la palanca del inter‐
mitente. Los símbolos del menú prin‐ cipal se muestran en la línea superior
de la pantalla:
■ W Menú Información
■ X Menú de configuración
■ s Menú Economía
Algunas de las funciones que apare‐
cen varían en función de si el vehículo está en movimiento o parado y otras
sólo se activan cuando se conduce el
vehículo.
Personalización del vehículo 3 129.
Ajustes memorizados 3 24.
Selección de menús y funciones
Los menús y las funciones se pueden seleccionar mediante los botones en
la palanca de los intermitentes.
Pulse el botón MENU para alternar
entre los principales menús o para
volver de un submenú al siguiente ni‐ vel superior del menú.
Page 120 of 345

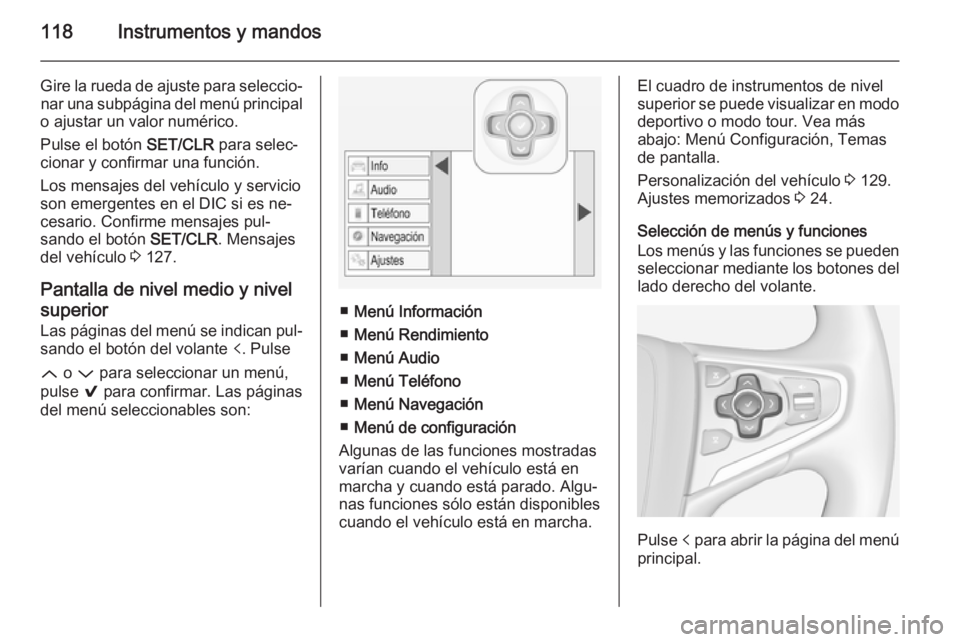

118Instrumentos y mandos
Gire la rueda de ajuste para seleccio‐nar una subpágina del menú principal
o ajustar un valor numérico.
Pulse el botón SET/CLR para selec‐
cionar y confirmar una función.
Los mensajes del vehículo y servicio
son emergentes en el DIC si es ne‐
cesario. Confirme mensajes pul‐
sando el botón SET/CLR. Mensajes
del vehículo 3 127.
Pantalla de nivel medio y nivel
superior
Las páginas del menú se indican pul‐ sando el botón del volante p. Pulse
Q o P para seleccionar un menú,
pulse 9 para confirmar. Las páginas
del menú seleccionables son:
■ Menú Información
■ Menú Rendimiento
■ Menú Audio
■ Menú Teléfono
■ Menú Navegación
■ Menú de configuración
Algunas de las funciones mostradas
varían cuando el vehículo está en
marcha y cuando está parado. Algu‐
nas funciones sólo están disponibles
cuando el vehículo está en marcha.
El cuadro de instrumentos de nivel
superior se puede visualizar en modo deportivo o modo tour. Vea másabajo: Menú Configuración, Temas
de pantalla.
Personalización del vehículo 3 129.
Ajustes memorizados 3 24.
Selección de menús y funciones
Los menús y las funciones se pueden seleccionar mediante los botones del lado derecho del volante.
Pulse p para abrir la página del menú
principal.
