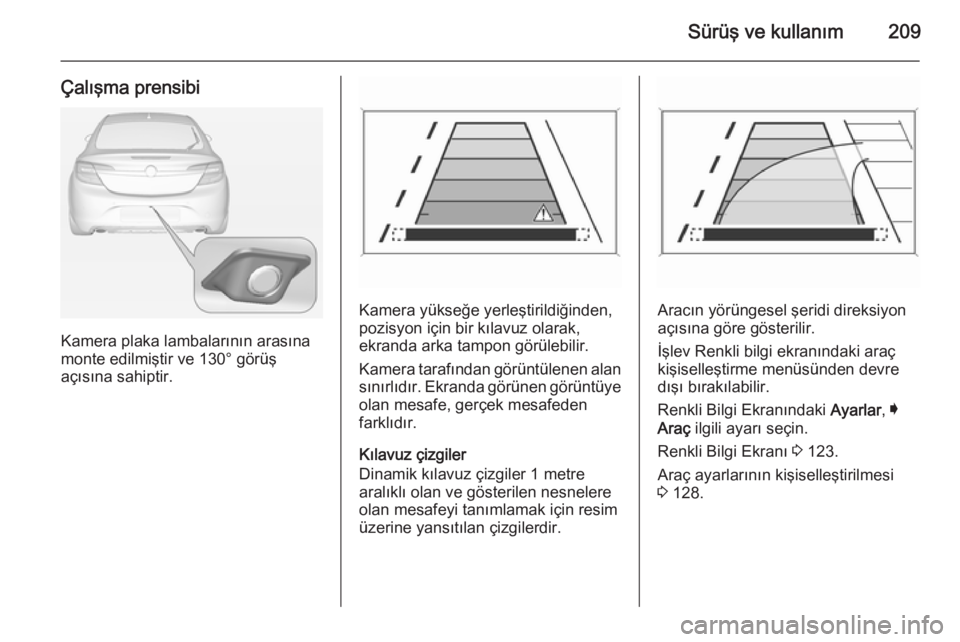

Sürüş ve kullanım209
Çalışma prensibi
Kamera plaka lambalarının arasına
monte edilmiştir ve 130° görüş
açısına sahiptir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
İşlev Renkli bilgi ekranındaki araç
kişiselleştirme menüsünden devre
dışı bırakılabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 128.

210Sürüş ve kullanım
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının
etkinleştirilmesi ya da devre dışı
bırakılması Renkli bilgi ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi 3 128.
Arıza
Hata mesajları Bilgi Ekranı'nın üst
satırında bir 9 ile gösterilir.Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
■ ortam karanlık ise,
■ güneş veya ön far huzmeleri doğrudan kameranın merceğine
geldiğinde,
■ kamera merceği buz, kar, çamur veya başka bir nesne tarafından
örtüldüğünde. Merceği temizleyin,
su ile durulayın ve yumuşak bir
bezle silin,
■ arka kapak tam olarak kapanmadığında,
■ araç bir römork çekerken,
■ araç arkadan kazaya uğradığında,
■ çok aşırı sıcaklık değişimlerinde.
Arka çapraz trafik uyarısı
Arka görüş kamerasına ek olarak 3 208, geriye doğru sürerken arka
çapraz trafik uyarısı sol veya sağ
taraftan çapraz trafik konusunda
uyarır. Çapraz trafik fark edildiğinde
ve arka görüş kamerası
etkinleştirildiğinde, yönlendirme oklu
K üçgen ikaz reflektörü Renkli bilgiekranında trafiğin yönünü gösteren
bir yön oku ile görüntülenir. Ayrıca
ilgili tarafındaki hoparlörden üç bip sesi duyulur.
Radar mesafe sensörleri arka
tamponun yan tarafında yer
almaktadır.
9 Uyarı
Arka çapraz trafik uyarısı sürücü
görüşünün yerini tutmaz.
Sensörler dışındaki, örneğin

Sürüş ve kullanım211tampon altında veya aracın altındakalan, bu nesnelerin
gösterilmediğine dikkat edin.
Yayalar, çocuklar veya hayvanlar
algılanmaz.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Geri vitese geçirildiğinde arka çapraz trafik uyarısı otomatik olarak arka
görüş kamerası ile birlikte devreye
girer.
Algılama bölgeleri
Sistem sensörleri aracın arkasındaki
sol veya sağ tarafta yaklaşık
20 metre bir bölgeyi kapsar.
Devre dışı bırakılması
Belli bir ileri hız aşıldığında veya geri
vites yaklaşık 10 saniye süreyle
kullanılmadığında arka çapraz trafik
uyarısı arka görüş kamerası ile birlikte
devre dışı bırakılır.
Arka çapraz trafik uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Renkli bilgi ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi 3 128.
Arıza
Sistem şu durumlarda düzgün şekilde çalışmayabilir:
■ sensörler buz, kar, çamur veya başka bir nesne tarafından
örtüldüğünde,
■ araç bir römork çekerken,
■ araç arkadan kazaya uğradığında,
■ çok aşırı sıcaklık değişimlerinde.
Trafik işareti desteği Çalışma prensibi
Trafik işareti asistanı sistemi ön
kısımdaki kamera vasıtasıyla mevcut trafik işaretlerini algılar ve sürücü bilgi sisteminde (Driver Information
Center) görüntüler.

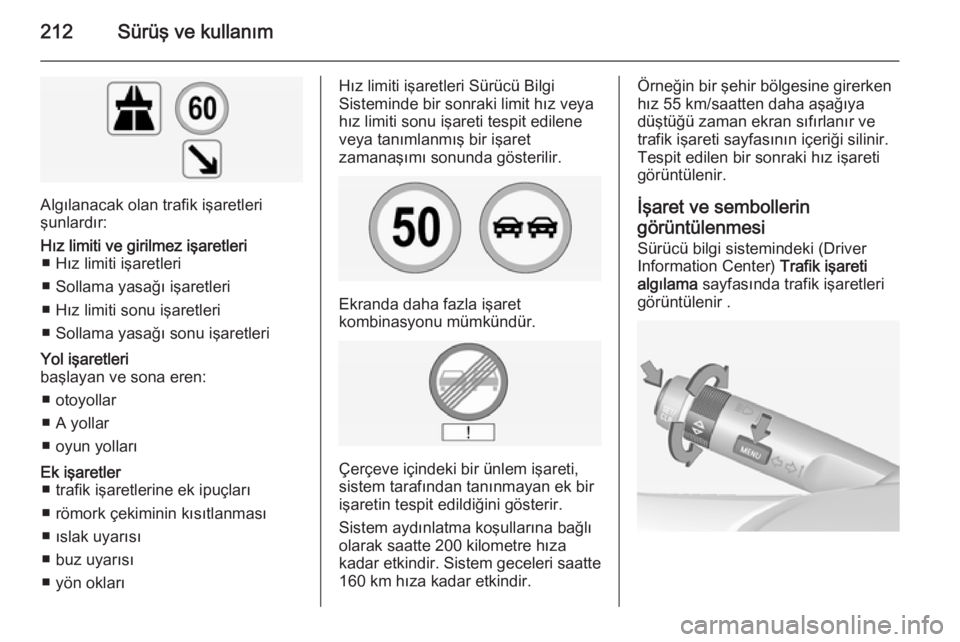

212Sürüş ve kullanım
Algılanacak olan trafik işaretleri
şunlardır:
Hız limiti ve girilmez işaretleri ■ Hız limiti işaretleri
■ Sollama yasağı işaretleri
■ Hız limiti sonu işaretleri
■ Sollama yasağı sonu işaretleriYol işaretleri
başlayan ve sona eren:
■ otoyollar
■ A yollar
■ oyun yollarıEk işaretler ■ trafik işaretlerine ek ipuçları
■ römork çekiminin kısıtlanması
■ ıslak uyarısı
■ buz uyarısı
■ yön oklarıHız limiti işaretleri Sürücü Bilgi
Sisteminde bir sonraki limit hız veya
hız limiti sonu işareti tespit edilene veya tanımlanmış bir işaret
zamanaşımı sonunda gösterilir.
Ekranda daha fazla işaret
kombinasyonu mümkündür.
Çerçeve içindeki bir ünlem işareti,
sistem tarafından tanınmayan ek bir
işaretin tespit edildiğini gösterir.
Sistem aydınlatma koşullarına bağlı
olarak saatte 200 kilometre hıza
kadar etkindir. Sistem geceleri saatte 160 km hıza kadar etkindir.
Örneğin bir şehir bölgesine girerken
hız 55 km/saatten daha aşağıya
düştüğü zaman ekran sıfırlanır ve
trafik işareti sayfasının içeriği silinir.
Tespit edilen bir sonraki hız işareti
görüntülenir.
İşaret ve sembollerin
görüntülenmesi
Sürücü bilgi sistemindeki (Driver
Information Center) Trafik işareti
algılama sayfasında trafik işaretleri
görüntülenir .

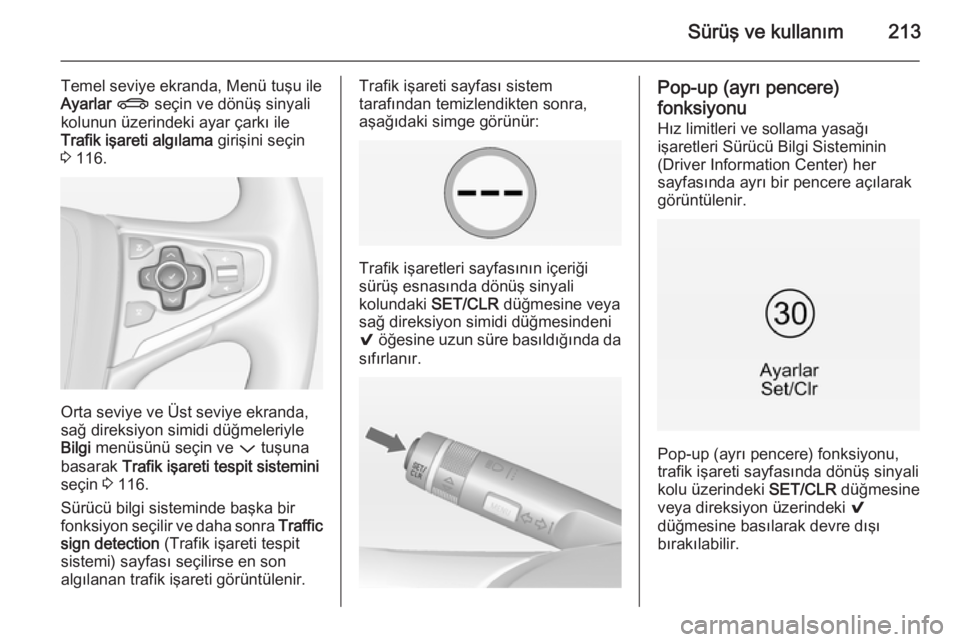

Sürüş ve kullanım213
Temel seviye ekranda, Menü tuşu ile
Ayarlar X seçin ve dönüş sinyali
kolunun üzerindeki ayar çarkı ile
Trafik işareti algılama girişini seçin
3 116.
Orta seviye ve Üst seviye ekranda,
sağ direksiyon simidi düğmeleriyle
Bilgi menüsünü seçin ve P tuşuna
basarak Trafik işareti tespit sistemini
seçin 3 116.
Sürücü bilgi sisteminde başka bir fonksiyon seçilir ve daha sonra Traffic
sign detection (Trafik işareti tespit
sistemi) sayfası seçilirse en son
algılanan trafik işareti görüntülenir.
Trafik işareti sayfası sistem
tarafından temizlendikten sonra,
aşağıdaki simge görünür:
Trafik işaretleri sayfasının içeriği
sürüş esnasında dönüş sinyali
kolundaki SET/CLR düğmesine veya
sağ direksiyon simidi düğmesindeni 9 öğesine uzun süre basıldığında da
sıfırlanır.
Pop-up (ayrı pencere)
fonksiyonu
Hız limitleri ve sollama yasağı işaretleri Sürücü Bilgi Sisteminin
(Driver Information Center) her
sayfasında ayrı bir pencere açılarak
görüntülenir.
Pop-up (ayrı pencere) fonksiyonu,
trafik işareti sayfasında dönüş sinyali
kolu üzerindeki SET/CLR düğmesine
veya direksiyon üzerindeki 9
düğmesine basılarak devre dışı
bırakılabilir.

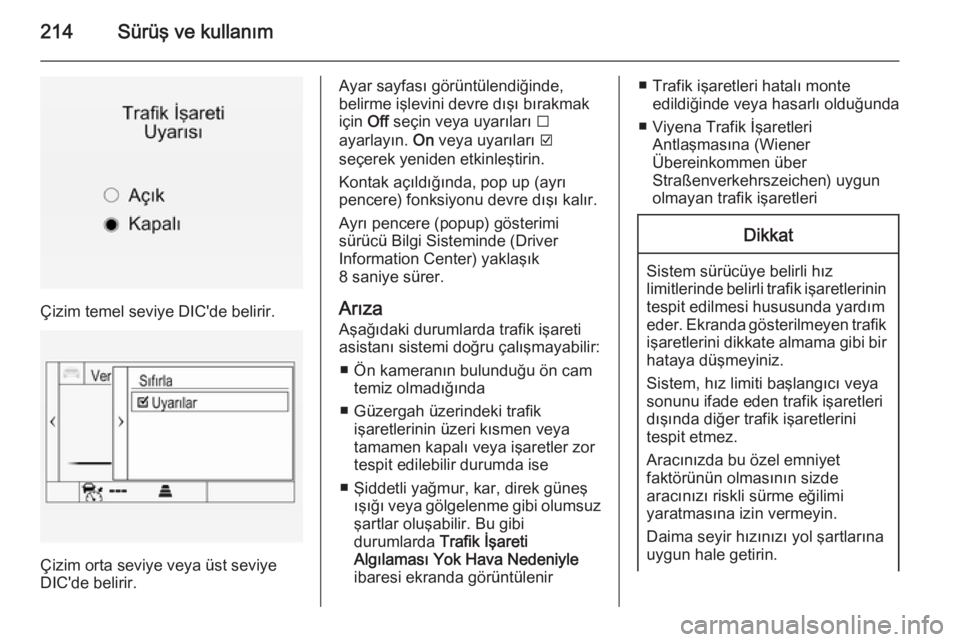

214Sürüş ve kullanım
Çizim temel seviye DIC'de belirir.
Çizim orta seviye veya üst seviye
DIC'de belirir.
Ayar sayfası görüntülendiğinde,
belirme işlevini devre dışı bırakmak için Off seçin veya uyarıları I
ayarlayın. On veya uyarıları J
seçerek yeniden etkinleştirin.
Kontak açıldığında, pop up (ayrı
pencere) fonksiyonu devre dışı kalır.
Ayrı pencere (popup) gösterimi
sürücü Bilgi Sisteminde (Driver
Information Center) yaklaşık
8 saniye sürer.
Arıza
Aşağıdaki durumlarda trafik işareti
asistanı sistemi doğru çalışmayabilir:
■ Ön kameranın bulunduğu ön cam temiz olmadığında
■ Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler zor
tespit edilebilir durumda ise
■ Şiddetli yağmur, kar, direk güneş ışığı veya gölgelenme gibi olumsuz
şartlar oluşabilir. Bu gibi
durumlarda Trafik İşareti
Algılaması Yok Hava Nedeniyle
ibaresi ekranda görüntülenir■ Trafik işaretleri hatalı monte edildiğinde veya hasarlı olduğunda
■ Viyena Trafik İşaretleri Antlaşmasına (Wiener
Übereinkommen über
Straßenverkehrszeichen) uygun
olmayan trafik işaretleriDikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.

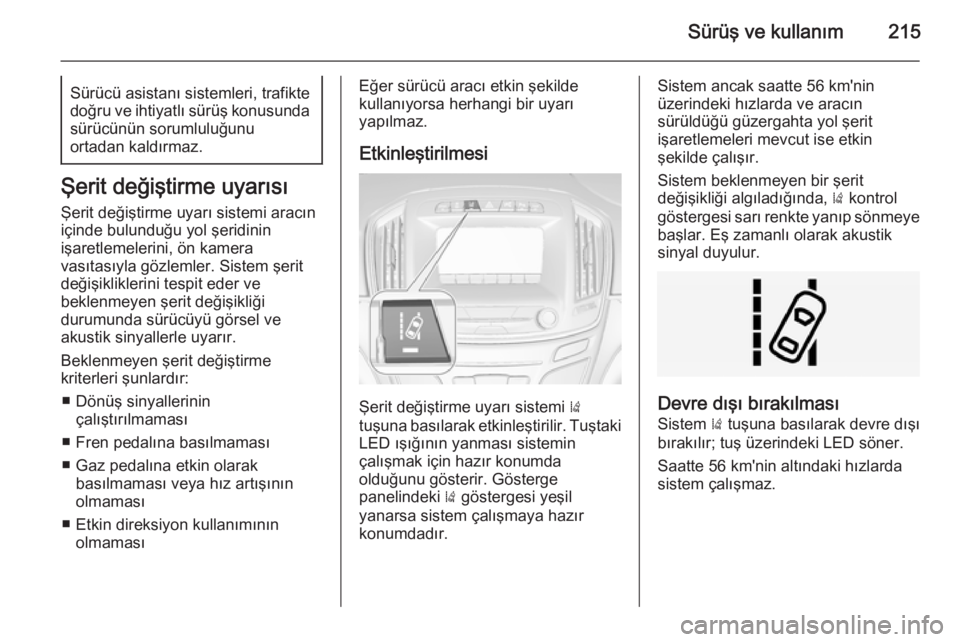

Sürüş ve kullanım215Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şerit değiştirme uyarısı
Şerit değiştirme uyarı sistemi aracın
içinde bulunduğu yol şeridinin
işaretlemelerini, ön kamera
vasıtasıyla gözlemler. Sistem şerit
değişikliklerini tespit eder ve
beklenmeyen şerit değişikliği
durumunda sürücüyü görsel ve
akustik sinyallerle uyarır.
Beklenmeyen şerit değiştirme
kriterleri şunlardır:
■ Dönüş sinyallerinin çalıştırılmaması
■ Fren pedalına basılmaması
■ Gaz pedalına etkin olarak basılmaması veya hız artışınınolmaması
■ Etkin direksiyon kullanımının olmaması
Eğer sürücü aracı etkin şekilde
kullanıyorsa herhangi bir uyarı
yapılmaz.
Etkinleştirilmesi
Şerit değiştirme uyarı sistemi )
tuşuna basılarak etkinleştirilir. Tuştaki LED ışığının yanması sistemin
çalışmak için hazır konumda
olduğunu gösterir. Gösterge
panelindeki ) göstergesi yeşil
yanarsa sistem çalışmaya hazır
konumdadır.
Sistem ancak saatte 56 km'nin
üzerindeki hızlarda ve aracın
sürüldüğü güzergahta yol şerit
işaretlemeleri mevcut ise etkin
şekilde çalışır.
Sistem beklenmeyen bir şerit
değişikliği algıladığında, ) kontrol
göstergesi sarı renkte yanıp sönmeye
başlar. Eş zamanlı olarak akustik
sinyal duyulur.
Devre dışı bırakılması
Sistem ) tuşuna basılarak devre dışı
bırakılır; tuş üzerindeki LED söner.
Saatte 56 km'nin altındaki hızlarda
sistem çalışmaz.

216Sürüş ve kullanım
Arıza
Aşağıdaki durumlarda şerit
değiştirme uyarı sistemi doğru
çalışmayabilir:
■ Ön cam temiz olmadığında
■ Şiddetli yağmur, kar, direk güneş ışığı veya gölgelenme gibi olumsuz
şartlar oluşabilir
Şerit işaretleri tespit edilemezse, sistem çalışmaz.Yakıt
Benzinli motorlar için yakıt
Sadece Avrupa standardı EN 228
veya E DIN 51626-1 veya benzerine
uygun kurşunsuz benzin
kullanılmalıdır.
Motorunuz bu standartlara uygun
olan E10 yakıt ile çalışabilir. E10 yakıt % 10'a kadar biyo-etanol
içermektedir.
Tavsiye edilen oktan sayısına sahip
yakıtları kullanın 3 287. Çok düşük
oktanlı yakıt avans vuruntusuna
neden olabilir, motor gücünü ve
torkunu düşürür ve yakıt tüketimini
arttırır.Dikkat
Manganez bazlı katkı maddeleri
gibi metalik bileşikler içeren yakıt veya yakıt katkıları kullanmayın.
Bunlar motorda hasara yol
açabilir.
Dikkat
EN 228 veya E DIN 51626-1 veya eşdeğerine uymayan yakıt
kullanılması tortu bırakır veya
motorda hasara sebep olur ve
garanti hakkınızı etkileyebilir.
Dikkat
Çok düşük oktanlı yakıt
kullanılması, yakıtın kontrolsüz
yakılmasına ve motorun hasar
görmesine sebep olabilir.
Dizel motorlar için yakıt
Sadece EN 590 normuna uygun dizel yakıt kullanın.
Avrupa Birliği dışındaki ülkelerde
sülfür konsantrasyonu 50 ppm'nin
altında olan Euro Dizel yakıt
kullanılmalıdır.

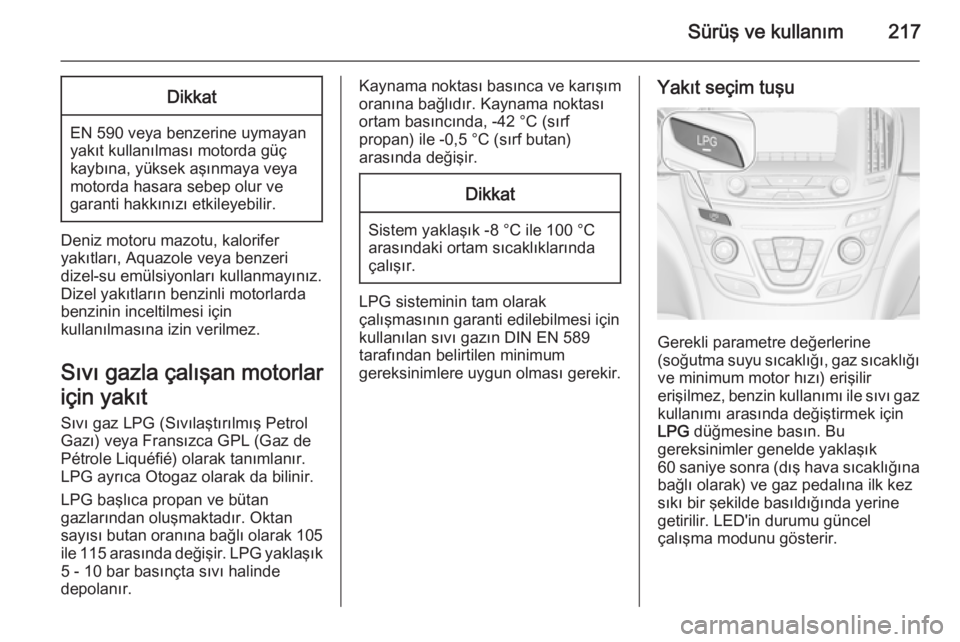

Sürüş ve kullanım217Dikkat
EN 590 veya benzerine uymayan
yakıt kullanılması motorda güç
kaybına, yüksek aşınmaya veya motorda hasara sebep olur ve
garanti hakkınızı etkileyebilir.
Deniz motoru mazotu, kalorifer
yakıtları, Aquazole veya benzeri
dizel-su emülsiyonları kullanmayınız.
Dizel yakıtların benzinli motorlarda
benzinin inceltilmesi için
kullanılmasına izin verilmez.
Sıvı gazla çalışan motorlar
için yakıt
Sıvı gaz LPG (Sıvılaştırılmış Petrol
Gazı) veya Fransızca GPL (Gaz de
Pétrole Liquéfié) olarak tanımlanır.
LPG ayrıca Otogaz olarak da bilinir.
LPG başlıca propan ve bütan
gazlarından oluşmaktadır. Oktan
sayısı butan oranına bağlı olarak 105 ile 115 arasında değişir. LPG yaklaşık5 - 10 bar basınçta sıvı halinde
depolanır.
Kaynama noktası basınca ve karışım
oranına bağlıdır. Kaynama noktası
ortam basıncında, -42 °C (sırf
propan) ile -0,5 °C (sırf butan)
arasında değişir.Dikkat
Sistem yaklaşık -8 °C ile 100 °C
arasındaki ortam sıcaklıklarında
çalışır.
LPG sisteminin tam olarak
çalışmasının garanti edilebilmesi için
kullanılan sıvı gazın DIN EN 589
tarafından belirtilen minimum
gereksinimlere uygun olması gerekir.
Yakıt seçim tuşu
Gerekli parametre değerlerine
(soğutma suyu sıcaklığı, gaz sıcaklığı
ve minimum motor hızı) erişilir
erişilmez, benzin kullanımı ile sıvı gaz kullanımı arasında değiştirmek için
LPG düğmesine basın. Bu
gereksinimler genelde yaklaşık
60 saniye sonra (dış hava sıcaklığına
bağlı olarak) ve gaz pedalına ilk kez
sıkı bir şekilde basıldığında yerine
getirilir. LED'in durumu güncel
çalışma modunu gösterir.

218Sürüş ve kullanım
1 off=benzin kullanımı1 kontrol
lambası
yanar=sıvı gaz kullanımı1 yanıp
söner=değiştirmek
mümkün değil, bir
yakıt tipi bitti
Sıvı gaz deposu boşalır boşalmaz,
kontak kapatılana kadar otomatik
olarak benzin kullanımına geçilir.
Altı ayda bir i veya Y kontrol
lambası yanana kadar, depo tam
olarak boşalacak şekilde aracınızı
sürün, sonra da yakıt doldurun. Bu
sayede benzin kullanımı için sistemin
çalışması ve yakıt kalitesinin
değişmemesi sağlanır.
Deponun içinde korozyon meydana
gelmemesi için depoyu düzenli
aralıklarla tamamen doldurun.
Arızalar ve giderilmeleri
Gaz modunu kullanmak mümkün
değilse, aşağıdaki noktaları kontrol
edin:
■ Depoda yeterli miktarda sıvı gaz var mı?
■ Marş etmek için yeterli miktarda benzin var mı?
Gazın bileşimi ile birlikte aşırı
sıcaklıklara bağlı olarak, sistemin
benzinden gaz moduna geçmesi
biraz daha uzun sürebilir.
Aşırı durumlarda, minimum
gereksinimler yerine getirilmezse,
sistem yeniden benzin moduna
geçebilir.
Eğer başka arızalar ortaya çıkarsa,
yardım için servise başvurun.Dikkat
LPG sisteminin güvenliğini ve
garantisini koruyabilmek için,
onarımlar ve ayarlar sadece
eğitilmiş uzman ustalar tarafından
yapılmalıdır.
Olası sızıntıların kolayca tespit
edilebilmesi için sıvı gaza belirli bir koku verici madde katılmıştır (koku
verilmiştir).9 Uyarı
Araç içinde veya aracın hemen
yakınında gaz kokusu alırsanız, derhal benzinle çalıştırmaya
geçin. Sigara içmeyin. Açıkta alev
veya tutuşma kaynakları
olmamalıdır.
Gaz kokusu devam ediyorsa, motoru çalıştırmayın. Eğer mümkünse, çoklu valf üzerindeki manuel kapatma
valfını kapatın. Çoklu valf bagaj
bölümündeki sıvı gaz deposunda,
arka zemin kapağının altında bulunur.
