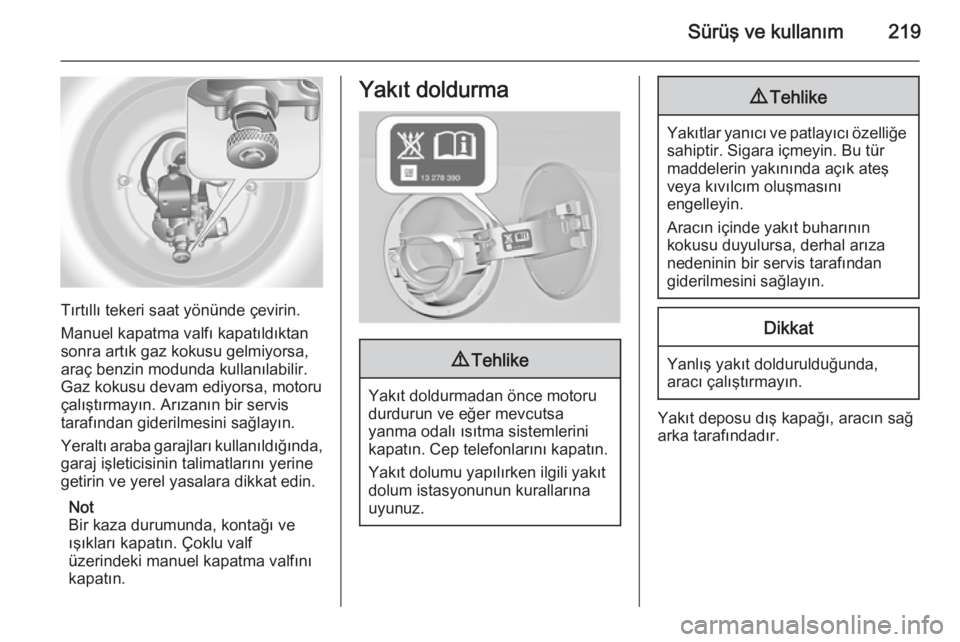

Sürüş ve kullanım219
Tırtıllı tekeri saat yönünde çevirin.
Manuel kapatma valfı kapatıldıktan
sonra artık gaz kokusu gelmiyorsa, araç benzin modunda kullanılabilir.
Gaz kokusu devam ediyorsa, motoru
çalıştırmayın. Arızanın bir servis
tarafından giderilmesini sağlayın.
Yeraltı araba garajları kullanıldığında,
garaj işleticisinin talimatlarını yerine
getirin ve yerel yasalara dikkat edin.
Not
Bir kaza durumunda, kontağı ve
ışıkları kapatın. Çoklu valf
üzerindeki manuel kapatma valfını
kapatın.
Yakıt doldurma9 Tehlike
Yakıt doldurmadan önce motoru
durdurun ve eğer mevcutsa
yanma odalı ısıtma sistemlerini
kapatın. Cep telefonlarını kapatın.
Yakıt dolumu yapılırken ilgili yakıt
dolum istasyonunun kurallarına
uyunuz.
9 Tehlike
Yakıtlar yanıcı ve patlayıcı özelliğe
sahiptir. Sigara içmeyin. Bu tür
maddelerin yakınında açık ateş
veya kıvılcım oluşmasını
engelleyin.
Aracın içinde yakıt buharının
kokusu duyulursa, derhal arıza
nedeninin bir servis tarafından
giderilmesini sağlayın.
Dikkat
Yanlış yakıt doldurulduğunda,
aracı çalıştırmayın.
Yakıt deposu dış kapağı, aracın sağ
arka tarafındadır.

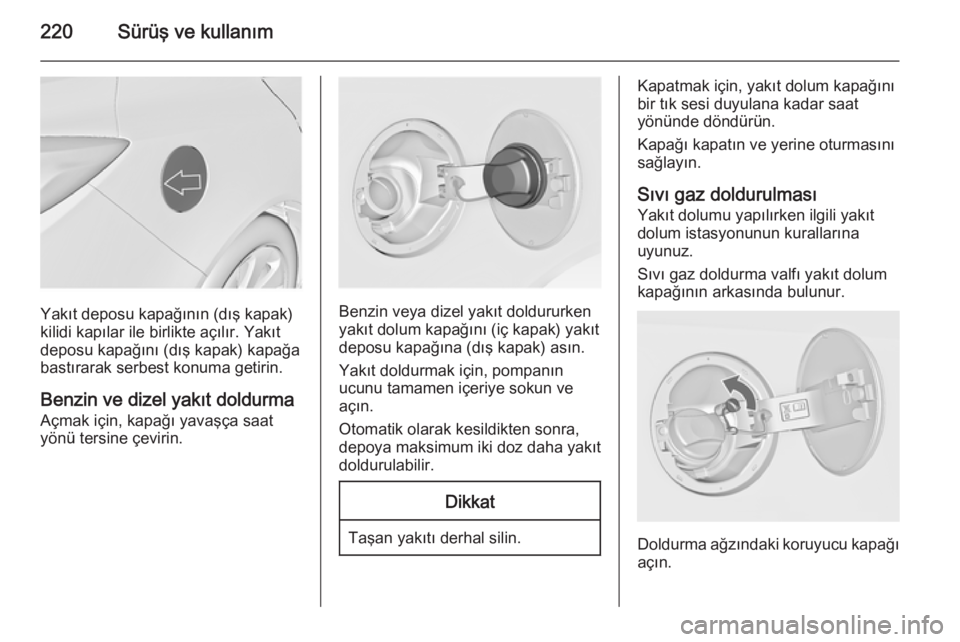

220Sürüş ve kullanım
Yakıt deposu kapağının (dış kapak)
kilidi kapılar ile birlikte açılır. Yakıt
deposu kapağını (dış kapak) kapağa
bastırarak serbest konuma getirin.
Benzin ve dizel yakıt doldurma
Açmak için, kapağı yavaşça saat
yönü tersine çevirin.Benzin veya dizel yakıt doldururken
yakıt dolum kapağını (iç kapak) yakıt
deposu kapağına (dış kapak) asın.
Yakıt doldurmak için, pompanın
ucunu tamamen içeriye sokun ve
açın.
Otomatik olarak kesildikten sonra,
depoya maksimum iki doz daha yakıt doldurulabilir.
Dikkat
Taşan yakıtı derhal silin.
Kapatmak için, yakıt dolum kapağını
bir tık sesi duyulana kadar saat
yönünde döndürün.
Kapağı kapatın ve yerine oturmasını
sağlayın.
Sıvı gaz doldurulması
Yakıt dolumu yapılırken ilgili yakıt
dolum istasyonunun kurallarına
uyunuz.
Sıvı gaz doldurma valfı yakıt dolum
kapağının arkasında bulunur.
Doldurma ağzındaki koruyucu kapağı
açın.

Sürüş ve kullanım221

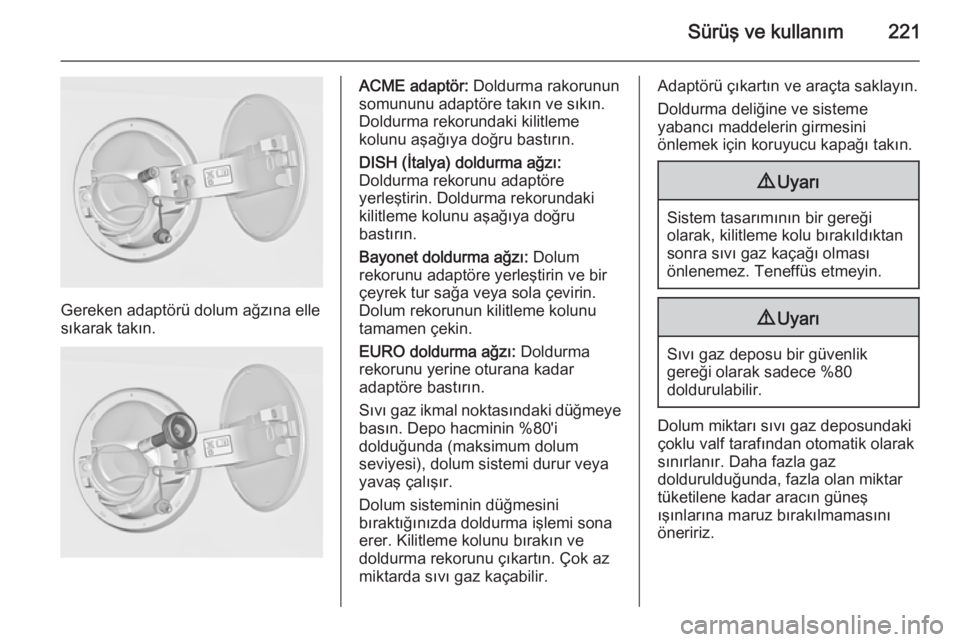

Gereken adaptörü dolum ağzına elle
sıkarak takın.
ACME adaptör: Doldurma rakorunun
somununu adaptöre takın ve sıkın. Doldurma rekorundaki kilitleme
kolunu aşağıya doğru bastırın.
DISH (İtalya) doldurma ağzı:
Doldurma rekorunu adaptöre
yerleştirin. Doldurma rekorundaki
kilitleme kolunu aşağıya doğru
bastırın.
Bayonet doldurma ağzı: Dolum
rekorunu adaptöre yerleştirin ve bir
çeyrek tur sağa veya sola çevirin.
Dolum rekorunun kilitleme kolunu
tamamen çekin.
EURO doldurma ağzı: Doldurma
rekorunu yerine oturana kadar
adaptöre bastırın.
Sıvı gaz ikmal noktasındaki düğmeye
basın. Depo hacminin %80'i
dolduğunda (maksimum dolum
seviyesi), dolum sistemi durur veya
yavaş çalışır.
Dolum sisteminin düğmesini
bıraktığınızda doldurma işlemi sona
erer. Kilitleme kolunu bırakın ve
doldurma rekorunu çıkartın. Çok az
miktarda sıvı gaz kaçabilir.Adaptörü çıkartın ve araçta saklayın.
Doldurma deliğine ve sisteme
yabancı maddelerin girmesini
önlemek için koruyucu kapağı takın.9 Uyarı
Sistem tasarımının bir gereği
olarak, kilitleme kolu bırakıldıktan
sonra sıvı gaz kaçağı olması
önlenemez. Teneffüs etmeyin.
9 Uyarı
Sıvı gaz deposu bir güvenlik
gereği olarak sadece %80
doldurulabilir.
Dolum miktarı sıvı gaz deposundaki
çoklu valf tarafından otomatik olarak
sınırlanır. Daha fazla gaz
doldurulduğunda, fazla olan miktar
tüketilene kadar aracın güneş
ışınlarına maruz bırakılmamasını
öneririz.

222Sürüş ve kullanım

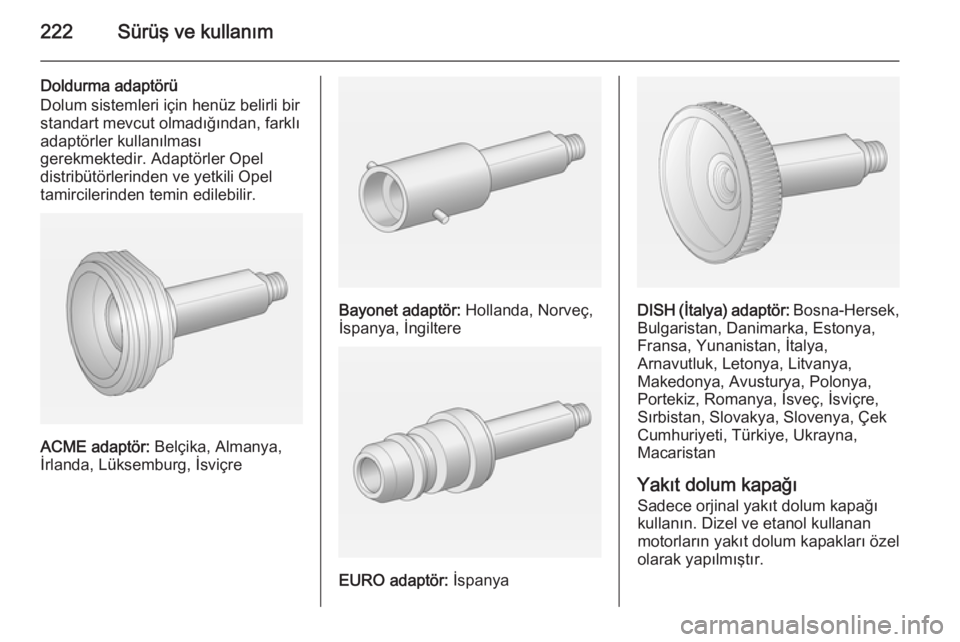

Doldurma adaptörü
Dolum sistemleri için henüz belirli bir
standart mevcut olmadığından, farklı
adaptörler kullanılması
gerekmektedir. Adaptörler Opel
distribütörlerinden ve yetkili Opel
tamircilerinden temin edilebilir.
ACME adaptör: Belçika, Almanya,
İrlanda, Lüksemburg, İsviçre
Bayonet adaptör: Hollanda, Norveç,
İspanya, İngiltere
EURO adaptör: İspanya
DISH (İtalya) adaptör: Bosna-Hersek,
Bulgaristan, Danimarka, Estonya,
Fransa, Yunanistan, İtalya,
Arnavutluk, Letonya, Litvanya,
Makedonya, Avusturya, Polonya,
Portekiz, Romanya, İsveç, İsviçre,
Sırbistan, Slovakya, Slovenya, Çek
Cumhuriyeti, Türkiye, Ukrayna,
Macaristan
Yakıt dolum kapağı
Sadece orjinal yakıt dolum kapağı
kullanın. Dizel ve etanol kullanan
motorların yakıt dolum kapakları özel
olarak yapılmıştır.

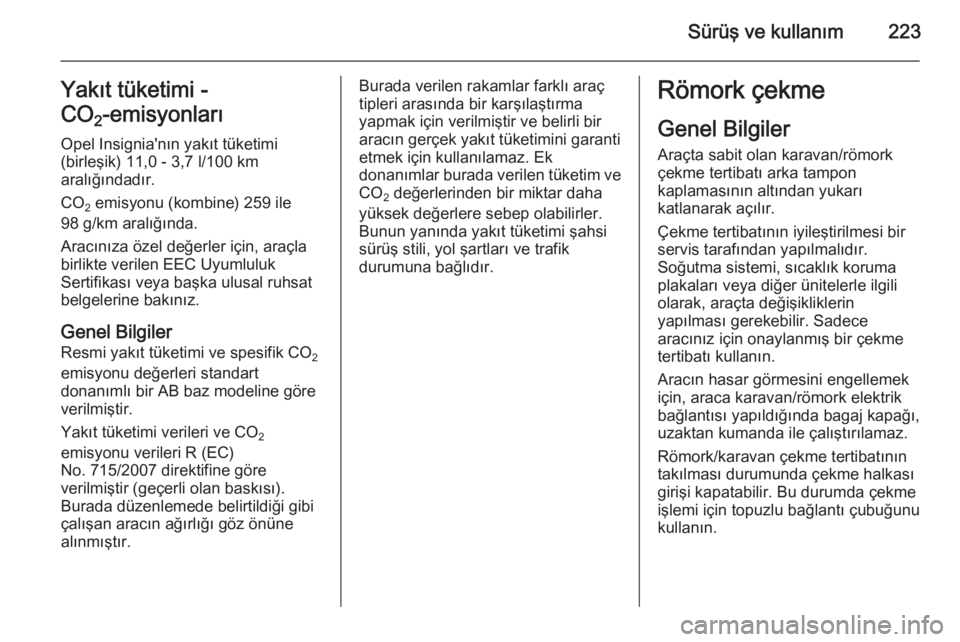

Sürüş ve kullanım223Yakıt tüketimi -
CO 2-emisyonları
Opel Insignia'nın yakıt tüketimi
(birleşik) 11,0 - 3,7 l/100 km
aralığındadır.
CO 2 emisyonu (kombine) 259 ile
98 g/km aralığında.
Aracınıza özel değerler için, araçla
birlikte verilen EEC Uyumluluk
Sertifikası veya başka ulusal ruhsat
belgelerine bakınız.
Genel Bilgiler
Resmi yakıt tüketimi ve spesifik CO 2
emisyonu değerleri standart
donanımlı bir AB baz modeline göre
verilmiştir.
Yakıt tüketimi verileri ve CO 2
emisyonu verileri R (EC)
No. 715/2007 direktifine göre
verilmiştir (geçerli olan baskısı).
Burada düzenlemede belirtildiği gibi
çalışan aracın ağırlığı göz önüne
alınmıştır.Burada verilen rakamlar farklı araç
tipleri arasında bir karşılaştırma
yapmak için verilmiştir ve belirli bir
aracın gerçek yakıt tüketimini garanti
etmek için kullanılamaz. Ek
donanımlar burada verilen tüketim ve
CO 2 değerlerinden bir miktar daha
yüksek değerlere sebep olabilirler.
Bunun yanında yakıt tüketimi şahsi
sürüş stili, yol şartları ve trafik
durumuna bağlıdır.Römork çekme
Genel Bilgiler Araçta sabit olan karavan/römorkçekme tertibatı arka tampon
kaplamasının altından yukarı
katlanarak açılır.
Çekme tertibatının iyileştirilmesi bir
servis tarafından yapılmalıdır.
Soğutma sistemi, sıcaklık koruma
plakaları veya diğer ünitelerle ilgili
olarak, araçta değişikliklerin
yapılması gerekebilir. Sadece
aracınız için onaylanmış bir çekme
tertibatı kullanın.
Aracın hasar görmesini engellemek
için, araca karavan/römork elektrik
bağlantısı yapıldığında bagaj kapağı,
uzaktan kumanda ile çalıştırılamaz.
Römork/karavan çekme tertibatının
takılması durumunda çekme halkası
girişi kapatabilir. Bu durumda çekme
işlemi için topuzlu bağlantı çubuğunu
kullanın.

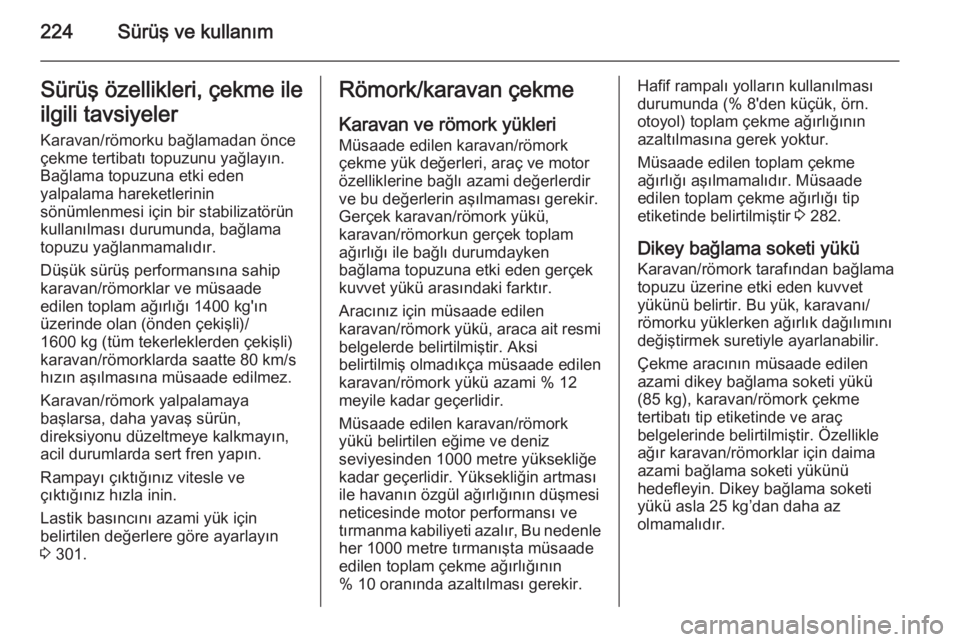

224Sürüş ve kullanımSürüş özellikleri, çekme ile
ilgili tavsiyeler
Karavan/römorku bağlamadan önce
çekme tertibatı topuzunu yağlayın.
Bağlama topuzuna etki eden
yalpalama hareketlerinin
sönümlenmesi için bir stabilizatörün
kullanılması durumunda, bağlama
topuzu yağlanmamalıdır.
Düşük sürüş performansına sahip
karavan/römorklar ve müsaade
edilen toplam ağırlığı 1400 kg'ın
üzerinde olan (önden çekişli)/
1600 kg (tüm tekerleklerden çekişli)
karavan/römorklarda saatte 80 km/s
hızın aşılmasına müsaade edilmez.
Karavan/römork yalpalamaya
başlarsa, daha yavaş sürün,
direksiyonu düzeltmeye kalkmayın,
acil durumlarda sert fren yapın.
Rampayı çıktığınız vitesle ve
çıktığınız hızla inin.
Lastik basıncını azami yük için
belirtilen değerlere göre ayarlayın
3 301.Römork/karavan çekme
Karavan ve römork yükleri Müsaade edilen karavan/römork
çekme yük değerleri, araç ve motor
özelliklerine bağlı azami değerlerdir
ve bu değerlerin aşılmaması gerekir.
Gerçek karavan/römork yükü,
karavan/römorkun gerçek toplam
ağırlığı ile bağlı durumdayken
bağlama topuzuna etki eden gerçek kuvvet yükü arasındaki farktır.
Aracınız için müsaade edilen
karavan/römork yükü, araca ait resmi
belgelerde belirtilmiştir. Aksi
belirtilmiş olmadıkça müsaade edilen
karavan/römork yükü azami % 12
meyile kadar geçerlidir.
Müsaade edilen karavan/römork
yükü belirtilen eğime ve deniz
seviyesinden 1000 metre yüksekliğe
kadar geçerlidir. Yüksekliğin artması
ile havanın özgül ağırlığının düşmesi neticesinde motor performansı ve
tırmanma kabiliyeti azalır, Bu nedenle
her 1000 metre tırmanışta müsaadeedilen toplam çekme ağırlığının
% 10 oranında azaltılması gerekir.Hafif rampalı yolların kullanılması
durumunda (% 8'den küçük, örn.
otoyol) toplam çekme ağırlığının
azaltılmasına gerek yoktur.
Müsaade edilen toplam çekme
ağırlığı aşılmamalıdır. Müsaade
edilen toplam çekme ağırlığı tip
etiketinde belirtilmiştir 3 282.
Dikey bağlama soketi yükü Karavan/römork tarafından bağlama
topuzu üzerine etki eden kuvvet
yükünü belirtir. Bu yük, karavanı/
römorku yüklerken ağırlık dağılımını
değiştirmek suretiyle ayarlanabilir.
Çekme aracının müsaade edilen
azami dikey bağlama soketi yükü
(85 kg), karavan/römork çekme
tertibatı tip etiketinde ve araç
belgelerinde belirtilmiştir. Özellikle
ağır karavan/römorklar için daima
azami bağlama soketi yükünü
hedefleyin. Dikey bağlama soketi
yükü asla 25 kg’dan daha az
olmamalıdır.

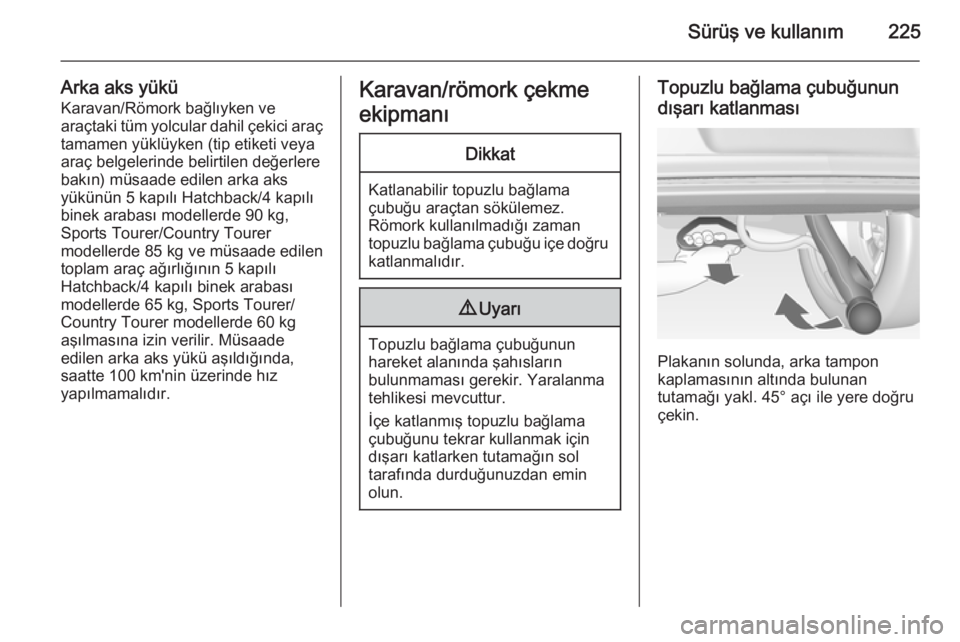

Sürüş ve kullanım225
Arka aks yüküKaravan/Römork bağlıyken ve
araçtaki tüm yolcular dahil çekici araç
tamamen yüklüyken (tip etiketi veya
araç belgelerinde belirtilen değerlere bakın) müsaade edilen arka aks
yükünün 5 kapılı Hatchback/4 kapılı
binek arabası modellerde 90 kg,
Sports Tourer/Country Tourer
modellerde 85 kg ve müsaade edilen
toplam araç ağırlığının 5 kapılı
Hatchback/4 kapılı binek arabası
modellerde 65 kg, Sports Tourer/
Country Tourer modellerde 60 kg
aşılmasına izin verilir. Müsaade
edilen arka aks yükü aşıldığında,
saatte 100 km'nin üzerinde hız
yapılmamalıdır.Karavan/römork çekme
ekipmanıDikkat
Katlanabilir topuzlu bağlama çubuğu araçtan sökülemez.
Römork kullanılmadığı zaman
topuzlu bağlama çubuğu içe doğru katlanmalıdır.
9 Uyarı
Topuzlu bağlama çubuğunun
hareket alanında şahısların
bulunmaması gerekir. Yaralanma
tehlikesi mevcuttur.
İçe katlanmış topuzlu bağlama
çubuğunu tekrar kullanmak için
dışarı katlarken tutamağın sol
tarafında durduğunuzdan emin
olun.
Topuzlu bağlama çubuğunun
dışarı katlanması
Plakanın solunda, arka tampon
kaplamasının altında bulunan
tutamağı yakl. 45° açı ile yere doğru çekin.

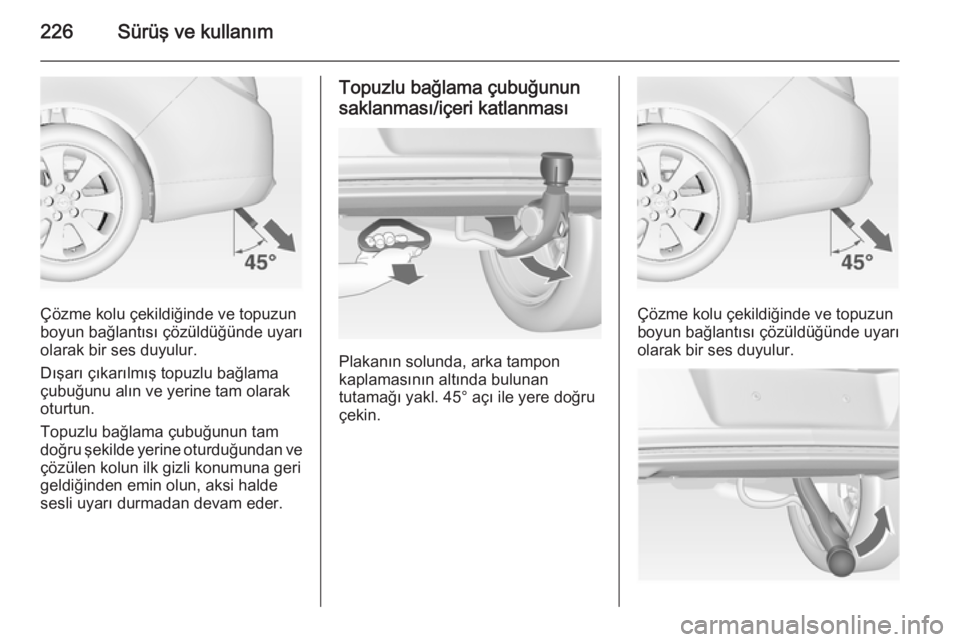

226Sürüş ve kullanım
Çözme kolu çekildiğinde ve topuzun
boyun bağlantısı çözüldüğünde uyarı olarak bir ses duyulur.
Dışarı çıkarılmış topuzlu bağlama çubuğunu alın ve yerine tam olarak
oturtun.
Topuzlu bağlama çubuğunun tam
doğru şekilde yerine oturduğundan ve çözülen kolun ilk gizli konumuna geri
geldiğinden emin olun, aksi halde
sesli uyarı durmadan devam eder.
Topuzlu bağlama çubuğunun
saklanması/içeri katlanması
Plakanın solunda, arka tampon
kaplamasının altında bulunan
tutamağı yakl. 45° açı ile yere doğru
çekin.
Çözme kolu çekildiğinde ve topuzun boyun bağlantısı çözüldüğünde uyarıolarak bir ses duyulur.

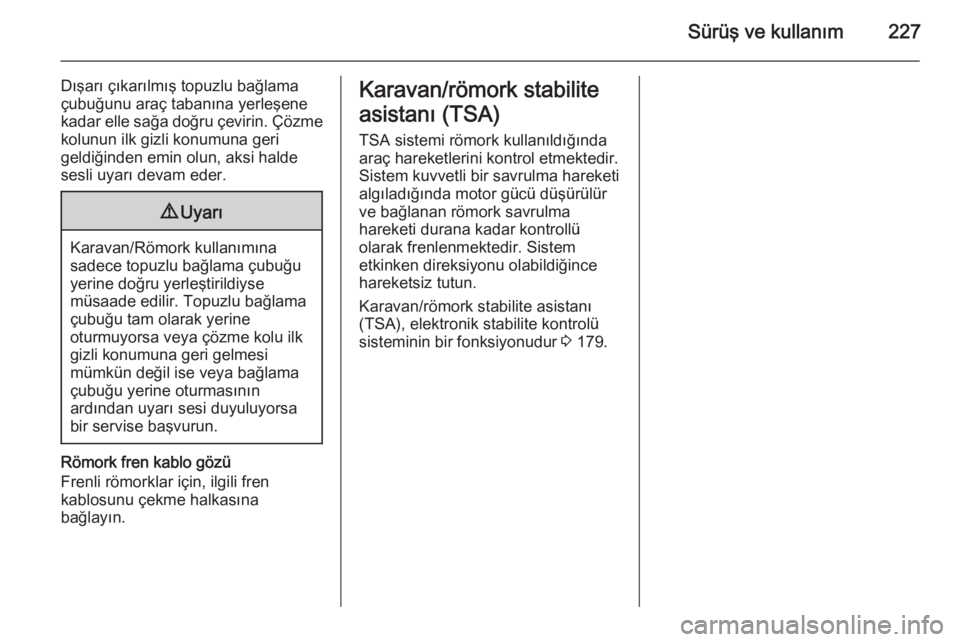

Sürüş ve kullanım227
Dışarı çıkarılmış topuzlu bağlama
çubuğunu araç tabanına yerleşene
kadar elle sağa doğru çevirin. Çözme
kolunun ilk gizli konumuna geri
geldiğinden emin olun, aksi halde
sesli uyarı devam eder.9 Uyarı
Karavan/Römork kullanımına
sadece topuzlu bağlama çubuğu
yerine doğru yerleştirildiyse
müsaade edilir. Topuzlu bağlama
çubuğu tam olarak yerine
oturmuyorsa veya çözme kolu ilk
gizli konumuna geri gelmesi
mümkün değil ise veya bağlama
çubuğu yerine oturmasının
ardından uyarı sesi duyuluyorsa
bir servise başvurun.
Römork fren kablo gözü
Frenli römorklar için, ilgili fren
kablosunu çekme halkasına
bağlayın.
Karavan/römork stabilite
asistanı (TSA) TSA sistemi römork kullanıldığında
araç hareketlerini kontrol etmektedir.
Sistem kuvvetli bir savrulma hareketi
algıladığında motor gücü düşürülür
ve bağlanan römork savrulma
hareketi durana kadar kontrollü
olarak frenlenmektedir. Sistem
etkinken direksiyonu olabildiğince
hareketsiz tutun.
Karavan/römork stabilite asistanı
(TSA), elektronik stabilite kontrolü
sisteminin bir fonksiyonudur 3 179.

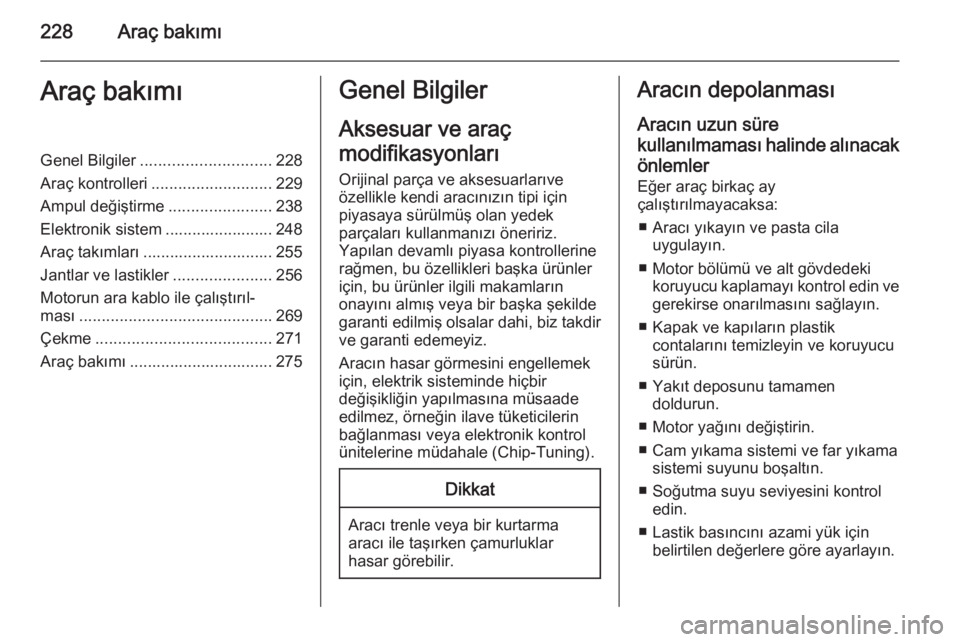

228Araç bakımıAraç bakımıGenel Bilgiler............................. 228
Araç kontrolleri ........................... 229
Ampul değiştirme .......................238
Elektronik sistem ........................ 248
Araç takımları ............................. 255
Jantlar ve lastikler ......................256
Motorun ara kablo ile çalıştırıl‐ ması ........................................... 269
Çekme ....................................... 271
Araç bakımı ................................ 275Genel Bilgiler
Aksesuar ve araç
modifikasyonları Orijinal parça ve aksesuarlarıve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir ve garanti edemeyiz.
Aracın hasar görmesini engellemek için, elektrik sisteminde hiçbir
değişikliğin yapılmasına müsaade
edilmez, örneğin ilave tüketicilerin
bağlanması veya elektronik kontrol
ünitelerine müdahale (Chip-Tuning).Dikkat
Aracı trenle veya bir kurtarma
aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre
kullanılmaması halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
■ Aracı yıkayın ve pasta cila uygulayın.
■ Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin ve
gerekirse onarılmasını sağlayın.
■ Kapak ve kapıların plastik contalarını temizleyin ve koruyucu
sürün.
■ Yakıt deposunu tamamen doldurun.
■ Motor yağını değiştirin.
■ Cam yıkama sistemi ve far yıkama sistemi suyunu boşaltın.
■ Soğutma suyu seviyesini kontrol edin.
■ Lastik basıncını azami yük için belirtilen değerlere göre ayarlayın.
